Группы колодцев
Колодцы канализация можно разделить на несколько групп. Они определяют их конструкцию и особенности.
Все можно без проблем изготовить своими руками. Здесь должны делать выбор вы самостоятельно
При строительстве частного дома приходится сталкиваться с массой тонкостей и нюансов. Одним важным моментом является сооружение канализационного колодца.
Для того чтобы иметь представление об этой системе, есть небольшое пояснение. Правильно проведенная канализация будет работать долго и не доставлять хлопот, если ее чистить своевременно.
Существует несколько видов.
Накопительный колодец
Эта конструкция выступает самой большой в данном ряду:

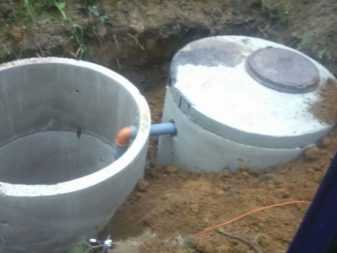

Схема установки накопительного колодца
- Весь шлак из дома по трубам поступает в эту часть канализационной системы.
- Размеры рассчитываются исходя из количества людей, проживающих в доме, а также объемами расходуемой воды. Предназначается он для разделения на более жидкую и плотную фракции всего содержимого. При этом жидкая часть проходит в фильтрующий отдел, а плотная оседает на дно колодца.
Безусловно, можно использовать аналог — пластмассовый септик, который достаточно просто монтируется, обладает более легким весом и может устанавливаться без особых навыков. Для избежания неприятного запаха от утечек необходимо соблюдать герметичность, а это значит, что щели и зазоры должны быть ликвидированы.
Фильтрующий отдел
Предназначен для удаления воды, которая поступает в грунт, из жидкой массы:
- Объем этого отдела меньше, чем накопительный. Оба колодца не требуют частой очистки, так как фильтрация стоков через дно (естественная фильтрация) утилизирует жидкую часть.
Соответственно, это экономически выгодно, так как затраты на использование канализации уменьшаются; - Кольца (см. Кольца для колодца: виды и функциональные особенности) фильтрующего отдела обычно также изготавливаются из железобетона. Однако, отличие от накопительного заключается в меньшем диаметре колец и отсутствии дна.
Фильтрующую функцию выполняют крупнозернистый песок или щебень.
Смотровой колодец
Само название говорит о назначении.С помощью его можно определить необходимость в чистке:
- Установка обычно производится с интервалом 15 метров;
- Особенность заключается в расположении первого сооружения. Он должен быть установлен вблизи дома, но не менее 3 и не более 12 метров от него;
- Также в первую емкость устанавливается обратный клапан, препятствующий в случае засора обратной подачи стоков. Если отходов накопилось много, то через эти колодцы производится очистка;
- Следить за состоянием канализационной системы нужно регулярно, чтобы избежать засора, который ликвидировать будет сложнее.
Аналогичные смотровые кольца могут быть из железобетона и пластика. Что касается последнего, то они нашли применение при помощи монтирования их в грунт и соединяя таким образом другие части канализационного трубопровода.
Иногда трубы большего диаметра, приспособленные умельцами, отлично выполняют возложенные функции.
Поворотный колодец
Устанавливается при отсутствии прямолинейного канализационного трубопровода в местах ответвлений.
Установка поворотного колодца
Итак:
- Он может использоваться для чистки участка трубы, но прямое назначение все же заключается в проведении ответвления до накопительного септика. Материалом изготовления колец также может быть пластик, железобетон или применение готового варианта;
- Установка делается в местах изменения направления ведения трассы;
- Основное назначение – это размыв осадков. Они образуются в результате при малом движении сточных вод. Это довольно актуально в частном секторе;
- Форма для изготовления может применяться как и круглая, так и прямоугольная. В последнее время все большей популярностью пользуются изготовленные из полимеров.
Перепадный колодец
При невозможности прямолинейного канализационного трубопровода с необходимым углом наклона используется перепадное сооружение:
Схема перепадного колодца
- Оно предназначается при неровном рельефе и суть его заключается в том, что входная труба размещается значительно выше выходной;
- Главный элемент — опуск — служит соединением верхней части (входной трубы) и нижнему отводу, который располагается под углом 45 градусов к вертикальному опуску;
- К колодезной стенке крепление происходит путем присоединения хомутами. Он может служить поворотным и смотровым аналогом и его можно почистить.
Это обусловлено временно закрывающимся тройником, который крепится к входному патрубку.
Основные санитарные требования обустройства перепадных канализационных колодцев
В соответствии с санитарными требованиями (СНиП 2.04.03-85 п.4.25-примечание) при обустройстве канализационной системы с использованием трубопровода, диаметр которого до 600 мм и высота перепадов до 0,5 м, не обязательно обустраивать перепадный колодец.
При обустройстве канализационной системы, где высота перепадов до 3 м и диаметр трубопровода 600 мм устанавливают трубчатые перепады.
В качестве промывного колодца можно установить смотровой обычный колодец или же специальные конструкции, которые имеют подвод воды и обустроены запорными устройствами.
Камеры или колодцы на самотечных канализационных и напорных трубопроводах рекомендуют строить по типовым проектам.
Для этого нужно знать, что все конструктивные элементы имеют соответствующую маркировку, на них должно быть написано: колодцы канализационные серия. Пренебрегать маркировкой специалисты не советуют.
Как правило, используют сборные железобетонные конструкции и элементы, которые изготавливают в соответствии с ГОСТ 8020-56. Элементы железобетонные для колодцев круглой формы имеют диаметры: 700, 1000, 1250 и 1500 мм. Люки для таких колодцев изготавливают в соответствии с ГОСТ 3634-91.
В частном домострое допустимо сооружать такие колодцы из кирпича
При этом важно учесть, что глубина лотка в канализационном колодце должна иметь размер, который равен диаметру самой большой трубы канализационной системы
Особенности конструкций различных типов
Требования к железобетонным сборным конструкциям изложены в нормативных документах ГОСТ 2080-90, где подробно расписаны технические требования к изделиям, даны их характеристики, маркировка и указаны ссылки на смежные статьи ГОСТ.
Преимущества сборных сооружений перед монолитными заключаются в возможностях монтажа. Железобетонные детали имеют большой вес, поэтому транспортировать и устанавливать их приходится с помощью спецтехники. Гораздо удобнее обеспечить доставку отдельных деталей, чем всего сооружения в готовом виде.
При установке иногда требуются дополнительные меры – например, устройство водоупорного замка. Собирая конструкцию по частям, выполнять специфические земляные работы намного легче.

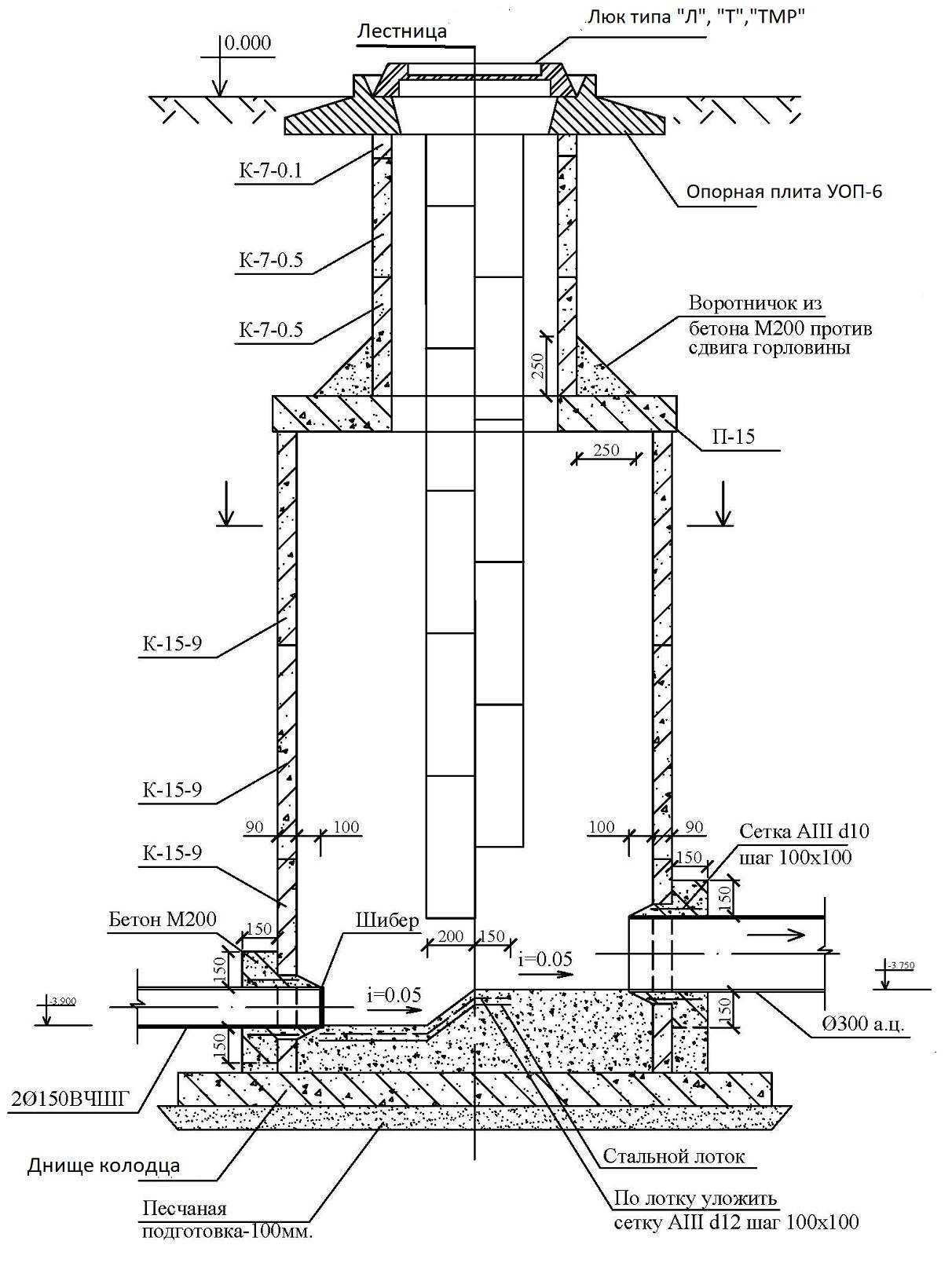

Схема устройства смотрового колодца линейного типа, который оборудуют в качестве ревизионной или дренажной точки на прямых участках канализационного трубопровода
Итак, нижняя часть сооружения – это прочная бетонная плита, которую кладут на заранее подготовленное основание. Чтобы придать конструкции стабильность и одновременно обеспечить отток грунтовых вод, перед установкой в котлован засыпают щебень. Плиту днища укладывают на щебеночное основание строго горизонтально.
Нижняя часть называется лотковой, она оснащена отверстиями или патрубками для монтажа трубопровода. Место расположения входных отверстий зависит от назначения колодца. Предположим, в линейных конструкциях они находятся на противоположных сторонах, в поворотных – в зависимости от угла поворота.
Основная рабочая камера по размерам больше остальных – именно в нее следует спускаться, чтобы произвести проверку запорной арматуры, герметичности соединений или изношенности частей. Для удобства спуска одна стена оборудована лестницей из металлических скоб.
Сверху рабочую камеру закрывает плита перекрытия, к которой крепится еще один элемент – горловина. По диаметру она уже основной части.
Горловина прикрывается люком, который выполняет две функции – предохраняет колодец от проникновения нежелательных гостей и защищает от уличного мусора и осадков. Чтобы усложнить попадание в камеру, люк изготавливают из тяжелого материала – чугуна.
Устанавливая смотровые камеры на загородном участке, не обязательно использовать чугунные детали. Сейчас производят множество видов полимерных крышек, более удобных и эстетически привлекательных.
Люки имеют круглую форму и стандартные размеры (600 мм, 690 мм, 700 мм). Их следует подбирать, исходя из габаритов смотрового колодца

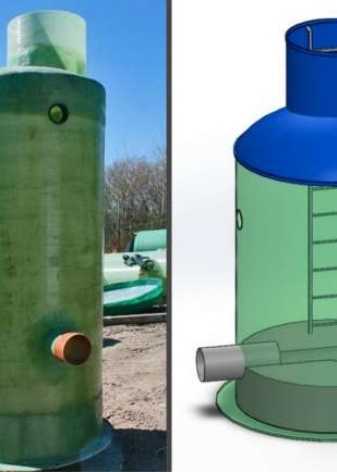

Требования к конструкциям полимерных изделий изложены в ГОСТ-Р №0260760. Один из распространенных материалов изготовления – полиэтилен. Надежность конструкции обеспечивает технология производства – метод экструзионной сварки.
Изделия не поддаются воздействию химических веществ, присутствующих в грунте, отличаются износостойкостью, экологичностью и герметичностью.
Внешне они напоминают большие капсулы с отверстием в горловине. В отличие от бетонных аналогов, пластиковые камеры приобретают и устанавливают в готовом виде.
Изделия приспособлены к быстрому монтажу и подключению труб. Благодаря легкой установке многие владельцы загородного жилья предпочитают именно пластиковые камеры.
С чего правильно будет начать?
Прежде всего нужно определиться с типом проходящей неподалеку от дома канализации. В зависимости от этого различают два возможных типа подключения:
- Раздельное. Используется в случае подключения ливневой и бытовой канализации частного дома. Осуществляется раздельно в две системы.
- Смешанное. Может быть использовано при наличии трубопровода смешанного типа. В таком случае подводится одна общая труба, которая и врезается в систему.
Нужно понимать, что канализационный ввод, который соединит внутридомовую систему с централизованной, финансируется застройщиком. Это может вылиться в приличную сумму. Желающие сэкономить могут попытаться осуществить задуманное мероприятие в ходе плановой модернизации централизованной ветки. Для этого стоит перед началом работ обратиться в водоканал, где предложить свое финансовое участие в проведении такой модернизации. При положительном решении организация возьмет на себя часть работ, включая проектирование и подключение, что даст существенную экономию. Еще один способ заплатить меньше – коллективная врезка с соседями. В этом случае расходы так же удастся уменьшить.
Самостоятельная врезка в центральную канализацию – хлопотное мероприятие. Тем, кто не любит бегать по инстанциям можно порекомендовать обратиться в компанию, оказывающую такие услуги. В этом случае застройщик будет избавлен от необходимости сбора пакета разрешительных документов и решения ряда организационных вопросов. Кроме того существенно упрощается процедура ввода в эксплуатацию новой ветки. Однако такие услуги стоят недешево и желающие сэкономить от них, скорее всего, откажутся.
Тем, кто решил заняться решением вопроса самостоятельно, понадобится собрать следующие документы:
- План участка и дома, на который должна быть нанесена схема прокладки канализационного трубопровода. Выполняется компанией, специализирующейся на проведении геодезических экспертиз.
- Технические условия нового подключения. Разрабатываются организацией, которая занимается обслуживанием канализационных коммуникаций.
- Проект подключения ветки к централизованной системе канализации. Документ готовится специалистом-проектировщиком. Основанием для него становятся полученные ранее ситуационный план и технические условия.
- Согласование подготовленного проекта в водоканале и Архитектурном управлении. Параллельно утверждается компания, которая впоследствии будет заниматься подключением новой ветки.
Еще один важный нюанс. Стоит заручиться согласием жильцов соседних домов на осуществление строительных работ в непосредственной близости от их участков. Следует подготовить документ и собрать подписи соседей. Если трубопровод будет проходить по участкам, на которых расположены сети других организаций, например, электрические или тепловые, а также предполагается проведение его под проезжей частью, потребуются дополнительные разрешения. Если все эти процедуры кажутся слишком хлопотными и появляется желание провести самовольную врезку без сбора документов, надо знать, что за такие действия предусмотрен внушительный штраф и принудительный демонтаж трубопровода за счет застройщика.
Для обустройства наружной ветки канализации, которая будет протянута до центральной магистрали, следует использовать специальную трубу
Виды
Существует несколько разновидностей колодцев, которые различаются по своему назначению и функциям.
Смотровой
Второе название такого колодца – ревизионный, контрольный. Он создается для доступа к коммуникационным линиям, которые находятся под землей. Трубы с коллекторами водоотводящей системы заменяются обычными лотками. Подобный вид конструкции оптимален для мест, где присутствует смена направления, уклона или диаметра, а также в месте соединения на удлиненных и прямых участках. Колодец позволяет проверить необходимость очистки канализации.
Поворотный
Если на магистрали присутствует угол или поворот, превышающий значение в 45 градусов, потребуется оборудование поворотного колодца. Также он необходим в местах соединений и разветвления сетки. Единовременно такая конструкция может использоваться, как смотровое сооружение.
Перепадной
Используется при объединениях трубопровода, глубина которых может различаться. С помощью перепадных конструкций можно подключить канализационные трубы выше лотка.
Колодец предназначен для следующих целей:
- объединение канализационного выпуска с коллекторами глубокой закладки;
- для обхода мест, в которых подземные сооружения пересекаются;
- для исключения высоких скоростей сточных вод, которые возникают из-за высокого уклона на участке.
Распределительный
Распределительные колодцы применяются в ливневых очистных системах для контроля потоков ливневого и талого характера. Помимо этого сооружения, система состоит из пескоотделителя, сорбционного фильтра, маслобензоотделителя и колодца для сбора проб.
Распределительное сооружение представляет собой емкость в форме цилиндра с армированным стеклопластиком, на котором присутствует входная горловина. Горловина должна плотно закрываться крышкой.
В корпусе присутствует несколько отверстий:
- для приемки воды;
- отверстия для отведения жидкости.
Все отверстия располагаются на разных уровнях.
Сооружение работает по принципу простой пропускной способности поверхностной воды с последующим очищением и утилизацией при функционале в штатном режиме. На колодец возложена задача, которая заключена в возможности осуществлять деятельность в экстремальном режиме.
Устройство способно бесперебойно функционировать при массовых поступлениях лишней воды из ливневки, направляя жидкость в отводной патрубок. По нему вода уходит в резервные отстойники или пруды для водоотведения.
Переливной
Переливные колодцы называют еще переливными септиками. Они представляют собой несколько накопителей, которые соединяются с помощью труб перепускного типа на верхнем уровне. Сооружение создается для сбора канализационных стоков. Примеси нерастворимого характера скапливаются на дне первого накопителя. Очищенная жидкость стекает по наклонным трубам в следующий резервуар.
В системе осуществляется разделение твердых и жидких фаз канализационных стоков.
Накопительный
Накопительные конструкции – это современная и экологически безопасная версия выгребной ямы.
Сооружение обладает значительным перечнем преимуществ:
- объем резервуара может достигать 2-50 тысяч литров, поэтому можно подобрать изделие для любых целей;
- такие колодцы не способствуют загрязнению участка;
- рядом с канализацией не наблюдается неприятный аромат.
Часто пользователи отдают предпочтение подземным колодцам, которые повышают эстетические качества территории.
Технология монтажа смотрового колодца
В принципе, смотровые колодцы устанавливаются в процессе сборки всей дренажной системы. А для этого надо выкопать траншеи, в которые будут уложены дренажные трубы, определиться с местами установки колодцев: смотровых и накопительных.
После чего начинают монтаж труб. Обычно начинают от фундамента дома, двигаясь к накопительному колодцу, который устанавливают в самом низком месте загородного участка. Трубы доводят до мест установки смотровых устройств, где последние и монтируют. Понятно, что в таких местах делают расширения для удобного проведения требуемых работ.
Стараются монтаж дренажной системы проводить в период нижнего расположения уровня грунтовых вод. Но даже в этот период в траншеях и котлованах может появиться вода. Тем более, котлован под смотровой колодец обычно выкапывают ниже траншей под трубы на глубину 30-40 см.
Дно котлована засыпают песком толщиною 10 см, который утрамбовывают. И уже после этого устанавливают сам колодец. Его соединяют с дренажными трубами, стык соединения обязательно герметизируют.
Монтаж дренажной системы с установкой смотрового колодцаИсточник slmhm.provoloka.ru.net
С бетонными изделиями больше сложностей. Во-первых, под них надо создать прочное основание. Поэтому дно котлована выравнивают слоем песка, который утрамбовывают. Далее собирают армирующий каркас из стальной арматуры в виде решетки. Его укладывают на кирпичи или камни, которые предварительно устанавливают на песчаное дно. После чего заливают бетонный раствор. Сегодня многие производители ЖБИ предлагают готовые днища. Их просто опускают на дно выкопанного котлована, которое предварительно выравнивают. Здесь задача мастеров – провести хорошую герметизацию стыка днища и устанавливаемого колодца.
Бетонные колодцы должны быть закрыты герметично, поэтому на них устанавливают крышки из того же бетонного раствора, в которых есть входной люк. В этом плане пластиковые изделия лучше и проще в использовании. Обычно это труба, в состав которой входят две крыши: нижняя и верхняя. Первая представляет собой емкость, на которую надевается трубная часть. Она своей плоскостью упирается в дно котлована. Вторая крышка закрывает колодец сверху. Сегодня производители предлагают пластиковые устройства с уже присоединенной нижней крышкой. То есть колодец – это цельная конструкция, с одной верхней крышкой в качестве отдельного элемента.
Пластиковые смотровые колодцы для дренажной системыИсточник strojdvor.ru
И еще один момент. Пластик – материал, который не гниет, не ржавеет, не взаимодействует со многими химически активными веществами. Бетон такими характеристиками похвастаться не может. Поэтому если вами был выбран бетонный колодец, то его мастера должны обязательно гидроизолировать, лучше с двух сторон. Обычно сегодня для этого используют битумную мастику, которую наносят в два слоя.
Итак, смотровой дренажный колодец установлен и подсоединен к трубам. Остается провести его засыпку. Если было установлено бетонное сооружение, то проблем нет никаких. Котлован просто засыпают грунтом. Если использовалось пластиковое устройство, то рекомендуется засыпку сделать песком, можно вперемежку с грунтом. Обычно проводят послойную трамбовку с учетом толщины слоя в пределах 20 см.
Очень важно правильно по высоте выставить люк горловину
- Если это проезжая часть, то люк монтируют вровень с ней.
- Если это газон или участок с зеленными насаждениями, то люк устанавливают на 5-7 см выше травы.
- Если дренаж сооружается еще в незастроенной зоне, то люк колодцев должен быть выше грунта, как минимум, на 20 см.
