Смесительный узел для теплого пола: правила монтажа распределительного коллектора

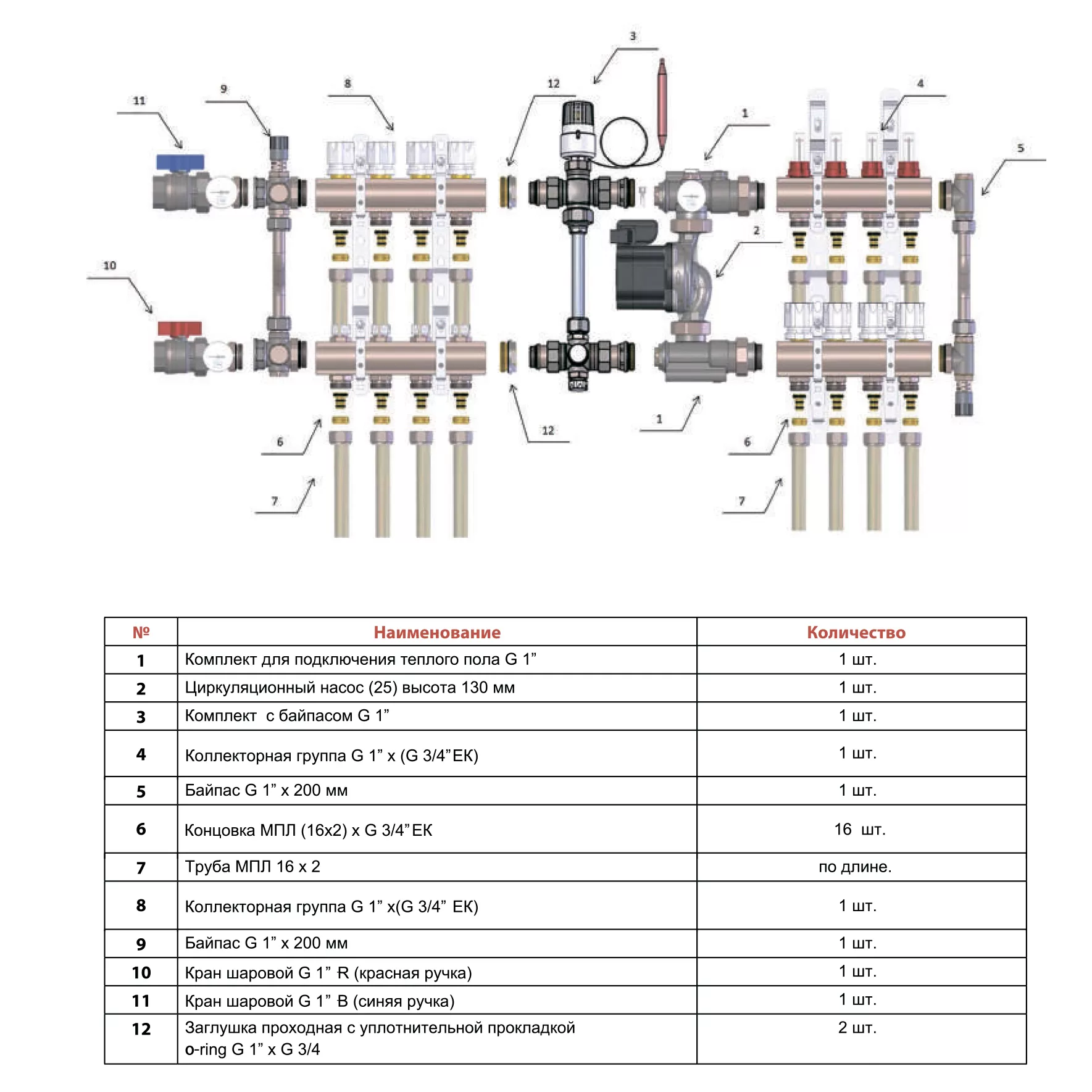

Приспособления для создания коллекторного узла

В обычный стандартный распределительный узел включают устройства для эффективной работы:

• Смесительный клапан для установления температуры теплой воды;
• Насос для поднятия давления в системе;
• Клапаны балансировки и запора ;
• Коллектор для входа и выхода;
• Терморегуляторное устройство с контрольным датчиком;
• Манометры для определения давления в сети;
• Приборы удаления пузырьков воздуха из системы отопления;
• Соединительные элементы для различных диаметров труб.

Особенности двухходового клапана

В отопительной системе термическое приспособление производит контроль поступающего теплоносителя в каждый конкретный контур по заданной программе. Если показатель не соответствует параметрам, клапан закрывается и прекращается подача теплой жидкости.

При остывании воды в системе через клапан подается большее количество теплой жидкости. Подача воды через обратный клапан производится в постоянном режиме, изменяется только подача на подающем входе.

Из-за низкой скорости клапана он подает воду плавно, без резких подъемов активности. Двухходовые клапаны наиболее распространены в отопительных система, но ограничением для их установки является площадь дома, которая не должна превышать 200 квадратных метров.

Проходные клапаны забиваются, их нужно снимать для чистки, поэтому рекомендуется не приваривать, а соединять их с системой при помощи разъемной муфты.

Действие трехходового клапана

Ход работы клапана отличается тем, что он смешивает воду от обратной и прямой подачи в байпасе внутри него самого. С помощью перпендикулярной перегородки, расположенной внутри клапана, регулируется подача теплой воды из двух труб, таким образом, изменяется температура воды до заданной по параметрам.

Такой клапан признан универсальным, его использование оправдано при установке в системы отопления со сложными схемами и наличием большого числа контуров, работа которых регулируется автоматически.

Работа клапана может привести к резкому изменению температуры, если в смесительную полость попадет теплая или холодная вода. Пропускная способность прибора является высокой, и даже небольшое прокручивание крана может привести к изменению температурного режима в системе.

Трехходовые клапаны часто совмещают в работе с сервоприводами, для соответствия температуре отопления наружным показателям воздуха.

Датчики погоды

Если на улице наступает резкое похолодание, то и вода в системе будет остывать быстрее. Метеорологические датчики, подключенные к системе теплого пола, подают сигнал о необходимости усиления нагрева и температура энергоносителя увеличивается.

Вручную тоже можно подкручивать вентиль, но это делать затруднительно, лучше довериться электронике, которая проверяет состояние соответствия каждую минуту и меняет положение вентиля в нужном диапазоне. Ставят также датчики, которые понижают подачу воды в систему, если жильцы отсутствуют дома.

Сделав коллектор своими руками, вы приобретете прибор, который полностью подходит для индивидуального отопления именно этого дома. Да и средств он сэкономит немало.

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Регулировка насосно-смесительного устройства:

• Снимаем терморегулятор, он может повлиять на регулировочный процесс.
• Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.

Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

Этот показатель выставляется на балансировочном клапане.

• Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
• Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.

Если тёплый пол имеет несколько контуров,  необходимо производить регулировку таким образом каждой петли.

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

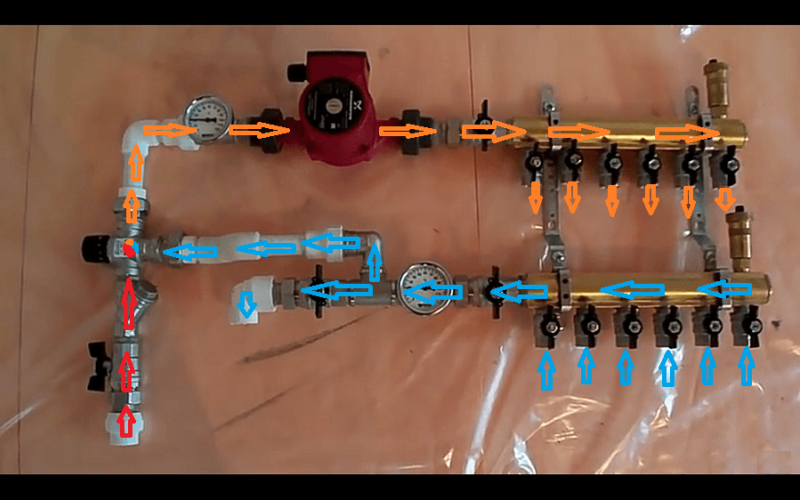

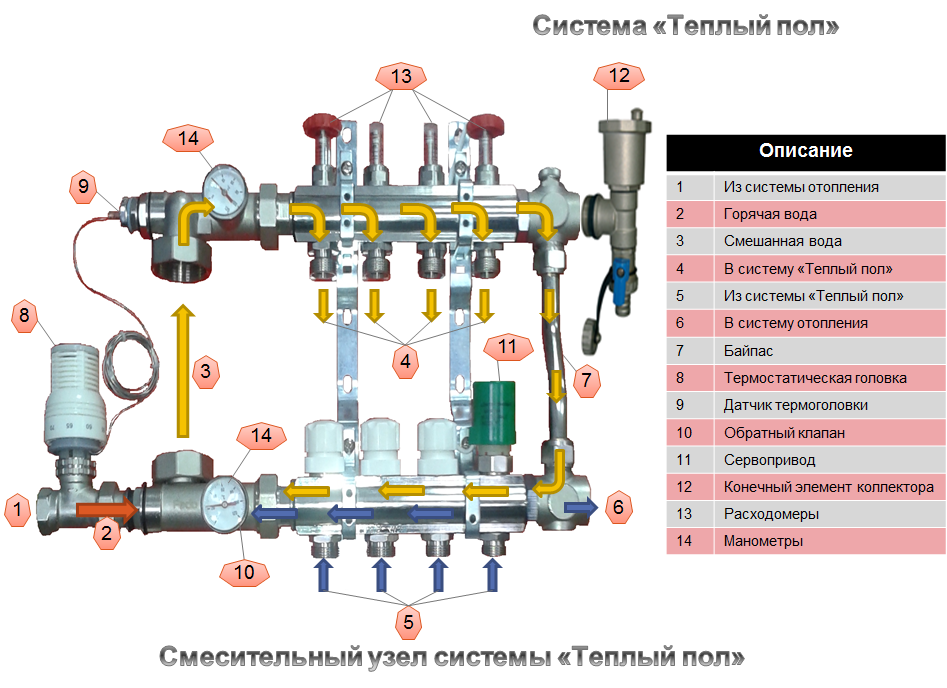

Устройство смесительного узла для теплого пола

Основные компоненты смесительного узла:

• Насос – обеспечивает циркуляцию теплоносителя по системе теплого пола;
• Клапан смешения – регулирует пропуск горячей и холодной воды;
• Термометр – показывает текущую температуру теплоносителя;
• Манометр – измеряет давление в системе;
• Фильтр – очищает теплоноситель от примесей и загрязнений;
• Краны – используются для регулирования и обслуживания системы;
• Датчики – контролируют температуру и давление в системе.

Смесительный узел может быть выполнен в виде компактного блока или представлен отдельно установленными компонентами, соединенными трубопроводами и арматурой.

Функционирование смесительного узла основано на принципе автоматического регулирования температуры теплоносителя. Когда температура на выходе из системы теплого пола понижается, клапан смешения автоматически увеличивает пропуск горячей воды, чтобы поддерживать заданную температуру. Если температура повышается, клапан смешения уменьшает пропуск горячей воды.

Устройство и принцип работы коллектора

Коллектор или как его еще называют, гребенка, входит в комплект смесительного узла. Без этого устройства трудно представить нормально функционирующий теплый пол. Без этого устройства теряется весь смысл отопления посредством подогрева полов. Являясь важнейшим элементом смесительного узла, коллектор обеспечивает смешение разных по температуре водяных поток и их последующее распределение по отопительным трубам водяного контура. По сути, прибор состоит из двух схожих частей, одна часть является подающей, тогда как другая является собирающей. Отсюда и название, которое бытует среди специалистов, распределительная гребенка.

Конструктивно и внешне обе части практически ничем не отличаются. В основе устройства лежит трубка большого диаметра, оснащенная боковыми ответвлениями (отверстиями) с резьбой. Число отверстий соответствует количеству водяных контуров, подключаемых к оборудованию. Говоря простым языком гребенка – это тройники с одинаковыми параметрами, скрученные между собой. Поэтому, для тех, кто имеет хоть какое-то представление о сантехнике, сделать самодельный коллектор не составит труба.

Имея представление о том, что такое коллектор и каковые его главные задачи, можно заняться планирование собственной системы отопления. Для того, что бы делать распределитель, вам нужно заранее знать, какой площади будет отапливаемое помещение, и каковы ваши потребности в обогреве. Поэтому решите для себя следующие вопросы:

• сколько будет у вас отопительных контуров;
• какого типа будет основной источник нагрева воды (речь идет или о системе ЦО и ГВС, либо об автономном котле);
• какими дополнительными приборами и устройствами будет оснащаться система отопления (насос, термодатчики, манометры).

Существует масса технологических нюансов, на которые вам следует обратить внимание, прежде чем начнете сборку своего прибора. К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху. При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки

При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки.

В случаях, когда вы используете в качестве нагревательного прибора бойлер косвенного нагрева, твердотопливные котлы, коллектор можно подключать только с торца.

Если вы хотите использовать для работы теплых полов воду из центральной системы отопления, подключаться ваш коллектор должен сверху или снизу. На рисунке-схеме показан вариант подключения коллектора к стояку систему ЦО.

Если вам не трудно, перенесите схему конструкции и положение распределительных гребенок на бумагу. Заодно можно указать размерные параметры, на которые можно опираться уже в процессе работы. Здесь уместно сказать, что расстояние между отдельными патрубками подачи и обратки должно быть не менее 10 см и не более 20 см. Использовать эти же размеры можно и при расстоянии между отдельными узлами, гребенкой сбора и распределителем.

После составления эскиза станет ясно, сколько и чего вам потребуется для дальнейшей работы по изготовлению самодельного распределительного устройства.

Коллекторный шкаф: назначение, разновидности и преимущества

Коллекторный шкаф

Коллекторный шкаф – защитная конструкция, оберегающая смесительный узел от постороннего вмешательства. По сути, это короб, установленный в горизонтальном положении, оснащенный крепежными механизмами и дверцей.

Использование такого шкафчика дает возможность расположить коллекторный узел в удобном месте без ущерба для интерьера и технического наполнения. Таким образом, коллекторно-смесительный узел можно разместить в любой комнате, не опасаясь, что содержимым заинтересуются дети и домашние питомцы.

Различают два типа коллекторных шкафов:

Наружные монтируются на поверхность стены с помощью специальных крепежей и ножек (при необходимости корректировки по высоте). Выводные щели прикрываются съёмными металлическими накладками. Сам шкаф покрыт порошковой краской или антикоррозийным составом по бокам, дверца может быть в белом, бежевом или другом цвете по вкусу потребителя.

Наружный коллекторный шкаф

Встраиваемые устанавливают в нишу либо закрывают вагонкой или гипсокартоном. Боковые части, как правило, не окрашены, так как в них расположены крепежные и выводные пролеты. Фасад окрашивается в белый цвет, но также возможны варианты.

Встраиваемый коллекторный шкаф

Оба вида конструкций обязательно имеют крепкий замок, защиту от возможных термических ожогов. Шкафы располагают не ниже уровня пола, но и не поднимают слишком высоко. После установки короба, процесс сборки коллектора водяного пола проходит согласно задуманной схеме. При этом, все отводы остаются легко доступны для укладки контуров.

Внутрь шкафа можно поместить также и счетчик водоснабжения, совместив все контуры в одной точке. На стене вся конструкция будет выглядеть в разы эстетичнее, нежели связка труб водяного контура отопительной системы с многочисленными датчиками, вентилями и кранами.

Как выбрать?

Каждый производитель предлагает потребителю широкий выбор систем регулирования и смешивания для полноценной функциональности теплого пола.

Но, несмотря, на все разнообразие, принцип действия основывается на двух устройствах:

• Универсальным вариантом принято считать устройство, имеющее трехходовой клапан. В основном используется либо для больших помещений, либо для отопления нескольких смежных.

  Как вариант – монтаж сервопривода и погодозависимых автоматических приборов. Клапан самостоятельно контролирует и регулирует давление в системе, температуру циркулирующей воды и степень ее подачи.

• Двухходовая обвязка, при которой осуществляется постоянный подогрев теплоносителя, клапаном регулируется лишь количество подаваемой воды. В этом случае смесительный узел функционирует как обычный механизм.

  Но при этом исключается нежелательный перегрев в системе и обеспечивается полноценный прогрев помещения. Однако есть и свои минусы. Приборы такого порядка подходят для квартир и домов площадью менее двухсот квадратов. Обязательным к установке элементом является термостатический регулировочный узел, возможно, потребуется и расходомер.

Также при выборе устройства следует обратить внимание на его габариты. Размеры коллектора во многом зависят от числа контуров, которые планируется непосредственно подключить к системе теплый пол

Предлагаем посмотреть видео:

Смесительные клапаны

Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.

Как работает двухходовой клапан:

1. Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
2. Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
3. Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.

Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.

Работа трёхходового клапана:

1. Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
2. Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;
3. Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.

Такой клапан идеально подойдёт для больших отопительных систем, например, где используется сразу несколько отопительных контуров. Также они рекомендуются в том случае, если коллекторная группа для теплого пола способна автоматически регулировать температуру воды. Чтобы система работала автоматически, на клапан устанавливаются сервоприводы, управляющиеся погодными и температурными датчиками.

Трёхходовой клапан имеет два недостатка:

Установка устройства

Коллектор для теплого водяного пола монтируется по следующей схеме:

• Необходимо установить рамку под прибор. Она монтируется прямо на стену в горизонтальном положении или в специально подготовленную нишу. При выборе места для установки следует ориентироваться на наличие свободного доступа к устройству для подсоединения необходимого количества трубопроводов. Также часто для монтажа прибора применяется специальный шкаф. В таком виде устройство сможет вписаться в любое помещение.

• Подключение к котлу отопления. Подача теплоносителя в систему происходит снизу, а обратка размещается сверху. Также перед рамкой нужно установить шаровые отсекающие. За кранами осуществляется монтаж циркуляционного насоса.
• Происходит установка пропускного клапана. Он должен оснащаться ограничителем температуры. За этим узлом происходит установка распределительной гребенки.

• Осуществляется разводка трубопроводов к теплому полу. Элементы, по которым теплоноситель будет поступать в систему, размещают сверху. Трубопроводы от напольного отопления монтируют уже снизу.

• Если предполагается установка устройства своими руками, необходимо присоединить к распределительной гребенке запорные краны, которые оснащены терморегулятором. Когда монтируется готовый комплект, делать этого не нужно.
• Подключение коллектора к системе отопления осуществляется при помощи компрессионных фитингов. Данный элемент состоит из зажимного кольца, опорной втулки и промежуточной гайки.
• Опрессовка коллектора. После монтажа всех конструктивных элементов необходимо проверить, насколько полученная система герметична. Для этого агрегат подключают к циркуляционному насосу. С его помощью происходит нагнетания давления в системе. В таком виде водяной контур оставляют на сутки. По истечении этого времени проверяют давление. Если оно не изменилось, значит, установка произошла успешно.

Отдельные узлы

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.

к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии. Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча

Примеры правильного размещения датчика предоставлены ниже:

Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии. Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде

В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности. Во втором случае при выборе оборудования нужно учесть несколько важных моментов

Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

• медь;
• сталь;
• латунь;
• полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

• количество отопительных контуров, их протяженность и пропускающая способность;
• максимальное давление;
• возможность добавления веток;
• наличие элементов, осуществляющих автоматический контроль работы устройства;
• количество потребляемой электроэнергии;
• внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

Коллектор будет работать максимально эффективно, если подключить к нему равные по длине отопительные контуры. Для этого, возможно, придется разделить слишком длинные ветки на несколько коротких

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности. Для правильного определения длины контура и шага укладки труб потребуются такие данные:

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

• вид финишного напольного покрытия;
• площадь комнаты с планом расстановки крупной мебели и бытовой техники;
• диаметр и материал труб;
• мощность отопительного котла;
• тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

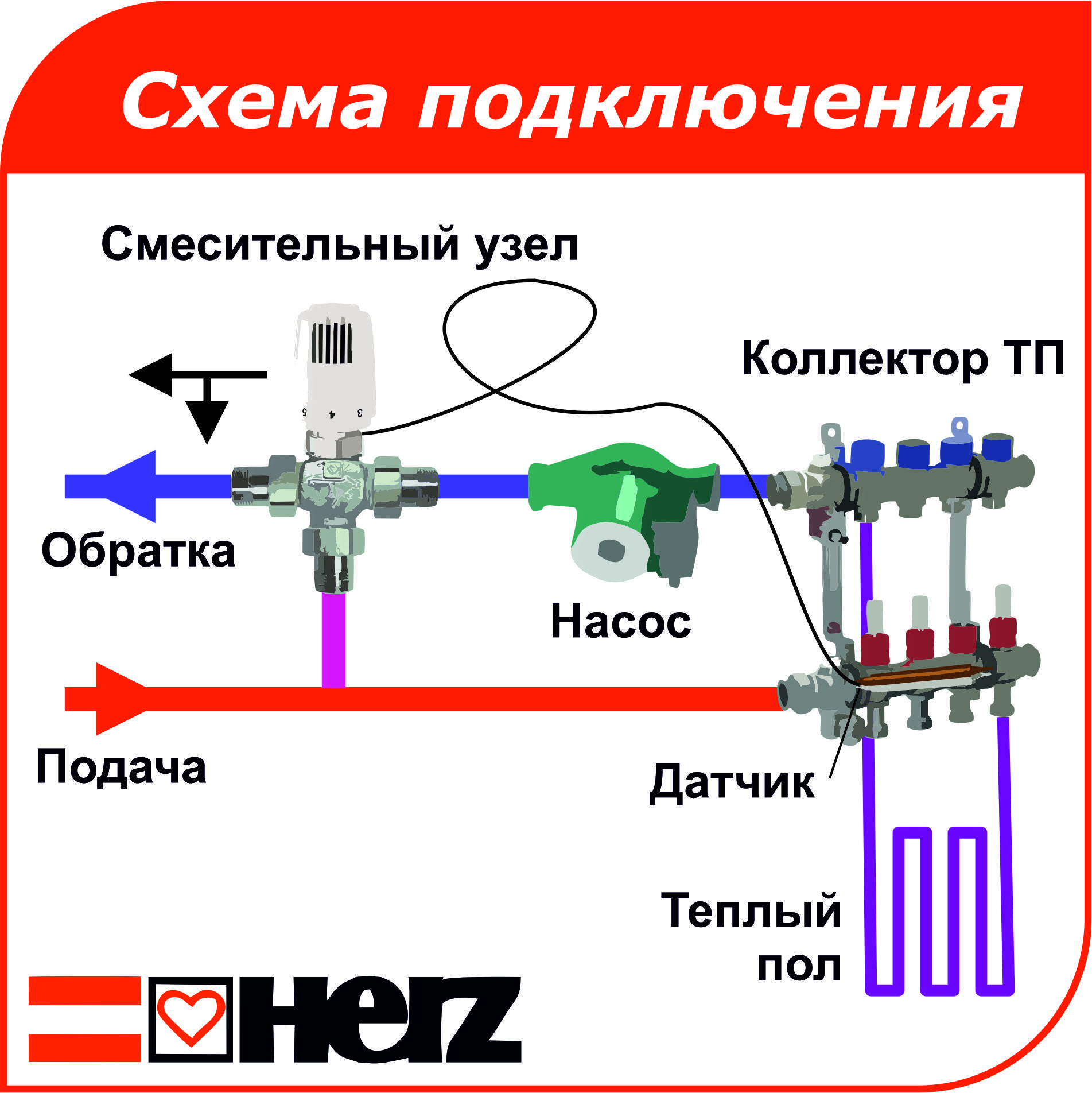

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане. Схема смесительной группы для теплого водяного пола на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты

То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах)

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Как можно уложить водяные полы?

Теплые водяные полы могут быть уложены разными способами — настильным и с помощью бетонирования. Давайте посмотрим на каждый из них поподробнее.

• Бетонирование.Трубы, по которым циркулирует теплоноситель, укладываются нужным образом на подготовленное основание и заливаются бетонной стяжкой. Основные недостатки: трудоемкие «мокрые» работы, большой вес системы и сложность ее демонтажа.
• Настильный способ.Предполагает укладку труб в специально собранный настил.

Он может состоять из пластиковых модулей или деревянных брусков с подготовленными в них пазами для монтажа труб. В продаже можно найти и деревянные монтажные модули. Главный недостаток – система прогревается дольше, чем бетонная.

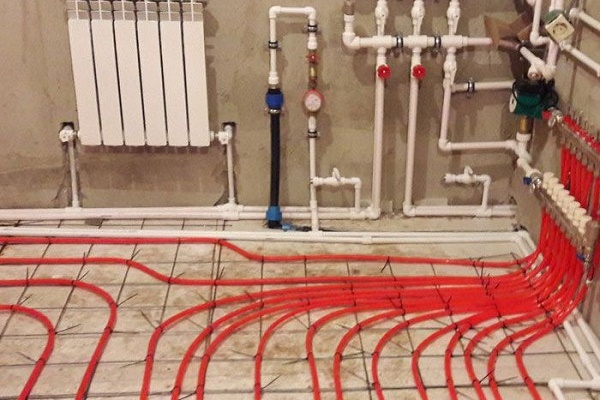

Коллектор для системы теплый пол

Технология укладки пола

Способы укладки водяного пола

Монтаж теплого водяного пола можно осуществить при помощи нескольких методов:

• При помощи полистирольной системы,
• При помощи бетонной системы,
• При помощи модульного или реечного типа соответствующей деревянной системы.

При укладке плитки наиболее оптимальным способом установки водяного теплого пола считается бетонный вариант, в то время как алюминиевые пластины или полистирольные плиты рекомендуется применять только в жилых помещениях или в тех, где присутствуют ограничения по высоте пола.

Составные части теплого водяного пола

Схема укладки водяного пола

Двумя наиболее распространенными схемами укладки теплого водяного пола являются спираль (улитка) и змейка (зигзаг). Основное преимущество «змейки» заключается в быстрых сроках и простоте монтажа системы, а «спираль» позволяет обеспечить наиболее качественный прогрев помещения. Последний вариант схемы идеально подойдет в тех случаях, когда необходим интенсивный прогрев сильно промерзающих зон (к примеру, расположенных рядом с окнами).

Схемы укладки водяного пола

Этапы укладки

При использовании бетонного способа укладки теплого водяного пола в первую очередь необходимо уложить теплоизоляцию. После этого по периметру помещения укладывают демпферную ленту и расстилают полиэтиленовую пленку. Затем требуется укладка арматурной сетки, которая необходима для надежного крепления труб и дальнейший их монтаж.

Уложенная арматурная сетка поверх пенопласта

Трубы крепятся к арматурной сетке при помощи пластиковых хомутиков. Компенсационные швы необходимо дополнительно защитить, используя гофрированную трубу (которая требуется для надежной защиты от повреждений и теплоизоляции). Для придания дополнительной прочности можно использовать дополнительный слой арматурной сетки, расположенной поверх труб.

Трубопровод закреплен на арматурной сетке пластиковыми хомутами

Основная схема укладки теплого пола водяного – укладка в виде змейки или спирали, при которых на 1 кв.м. потребуется порядка 5 метров трубы. Если требуется прогрев помещения с большой площадью, необходимо использовать несколько петель.

Благодаря своевременно проведенной проверке можно заблаговременно выявить различные повреждения труб или недоработки по их установке, если таковые имеются. Гидравлические испытания проводятся, как правило, в течение 24 часов (как минимум) под давлением в 3-4 бар.

Опрессовка — гидравлические испытания системы теплого водяного пола

После этого смонтированную поверхность пола необходимо залить бетонной стяжкой, благодаря которой тепло будет равномерно распределяться по всей площади помещения. Стяжка должна располагаться выше труб не выше, чем на 15см, но и не ниже, чем на 3см.

Следующий шаг укладки водяного теплого пола заключается в том, что необходимо постепенно повышать его температуру. Как правило, уже на третьи сутки теплый пол приобретает наиболее комфортный для проживания  температурный режим.

Выбор напольного покрытия для укладки на теплый пол

Схема укладки теплого водяного пола подразумевает использование по окончанию монтажных работ финишного напольного покрытия, качество и фактура которого в значительной степени определяют комфортность пребывания в помещении. Одним из наиболее подходящих покрытий в таких случаях является керамическая плитка, которая обладает высокими показателями устойчивости к истиранию, хорошей теплопроводностью, а также устойчивостью к деформации, возникающей в результате резких температурных перепадов.

Укладка водяного теплого пола, видео о котором содержит более подробную информацию об основных этапах работы, позволяет в качестве напольного покрытия использовать не только керамическую плитку, но и другие покрытия. В этом случае лучше всего отдать предпочтение ламинату, который намного удобнее в использовании, чем другие материалы

Единственное, что стоит принять во внимание при выборе этого материала – это то, что для теплых полов следует использовать специальные марки ламината, которые обладают хорошей устойчивостью к воздействию температурных перепадов

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

На заметку

Коллекторный ящик рекомендуют устанавливать на стене по возможности ближе к середине и чаще всего у самого пола.

В него в дальнейшем будут заводить две трубы:

• подающую, которая выходит из котла и подает в систему горячий теплоноситель;
• возвратную, которая выполняет абсолютно противоположную роль: она служит для сбора уже отработавшей и успевшей остыть воды. Ее возвращают обратно в котел, и процесс вновь повторяется.

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран. После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

На заметку

Чтобы обеспечить герметичность соединения трубы подрезают строго под прямым углом.

Основные схемы

Устройство коллекторного шкафа

Выводы

Решение, изготавливать коллектор для тёплого пола своими руками либо приобрести готовый, следует принимать, руководствуясь уровнем своих монтажных навыков, запросами к конфигурации гребенки, а также финансовыми возможностями. Немаловажным будет учесть, что:

• если необходимо подключить 3-5 контуров, а расположить распределительный узел планируется в коллекторном шкафу, то оптимально использовать компактные металлические фитинги либо готовые моноблоки;
• для системы теплого пола на 5-7 контуров и более, экономически оправдано применение гребенок из полипропилена. Однако в этом случае их лучше устанавливать в специализированном помещении;
• для отопительных систем, которые планируется управлять автоматикой, целесообразно покупать коллектор на теплый пол в полной заводской комплектации.
