Решая вопрос дачного водоснабжения, необходимо позаботиться и о наличии в доме горячей воды. Принять душ или помыть руки в теплой воде гораздо приятнее, чем в ледяной жидкости, только что поднятой из глубины. Горячая вода делается довольно просто – обычно устанавливаются либо проточные, либо накопительные нагреватели воды на даче. В качестве альтернативы электрической энергии можно воспользоваться дармовой солнечной – в нынешнее время солнечные водонагреватели производятся массово и приобретают большую популярность у жителей частного сектора. Кстати, они замечательно работают даже зимой.
Нагреватели воды для дачи
Назначение
Серия агрегатов Водолей БЦПЭ применяется для поднятия воды из колодцев, скважин, емкостей и водоемов с целью полива огородов, водоснабжения и автоматизированной подачи воды.Жидкость для перекачивания должна быть чистой без твердых частиц и волокон. Температура транспортируемой среды не должна превышать 35 градусов по Цельсию. Аппараты этой серии создают мощный напор.
Модификации погружных насосов Водолей серии БЦПЭ
Конструктивные особенности и принцип работы
Электронасос состоит из следующих основных узлов:
- многоступенчатая помповая часть(лопасти и рабочее колесо);
- электрический мотор, состоящий из подшипников, шарикового типа, ротора и статора;
- конденсаторная коробка, размещенная на шнуре питания;
- в верхней части размещена крышка с проушинами для удобного подвешивания;
- тепловое реле, встроенное в корпус.
Принцип работы заключается в следующем:
- помпа перекачивает жидкость с помощью центробежной силы;
- вал с лопатками перемещается благодаря электромотору. При включении прибора, колесо начинает вращаться. Жидкость, попадая на лопатки, используя центробежную силу, поступает на периферию емкости, после чего поступает к выходному патрубку.
- надежность агрегата достигается автоматическим реле, немецкого производства.
У некоторых моделей имеется пульт управления для упрощения управления аппаратом.
Расшифровка маркировки моделей:
Наименование каждой модели содержит в себе показатели технических характеристик.
Ниже рассмотрим условные обозначения наименования агрегатов:
- БЦПЭ — бытовой, центробежный, погружной, электронасос;
- первая цифра-показатель производительности в литрах на секунду;
- вторая цифра-напор номинальный;
- третья-производительность в литрах на минуту;
максимально создаваемый напор, в метрах.

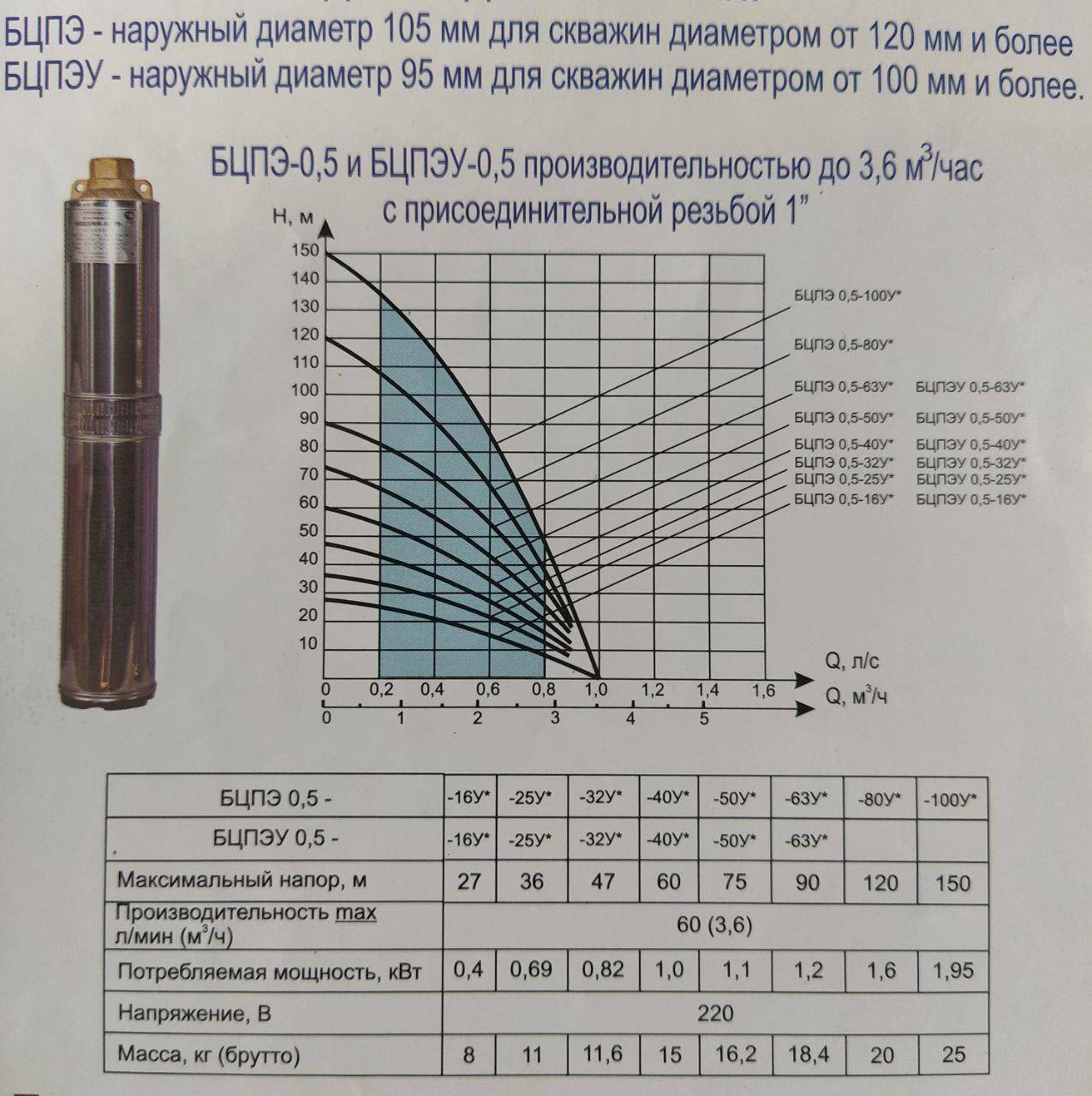

График высоты и скорости подачи воды разными модификациями насосов Водолей БЦПЭ
Для примера рассмотрим модель прибора Водолей БЦПЭ 0,5 16у 60/27:
- торговая марка Водолей;
- БЦПЭ: бытовой, центробежный, погружной электронасос;
- 0,5-производительность в литрах на секунду;
- номинальный напор 16 в метрах;
- 60-производительность в литрах на минуту;
- 27-максимально создаваемый напор в метрах.
Модельный ряд
Для подбора модели, соответствующей условиям эксплуатации компания предлагает широкий ассортиментный ряд:
График высоты и скорости подачи воды разными модификациями насосов Водолей БЦПЭ

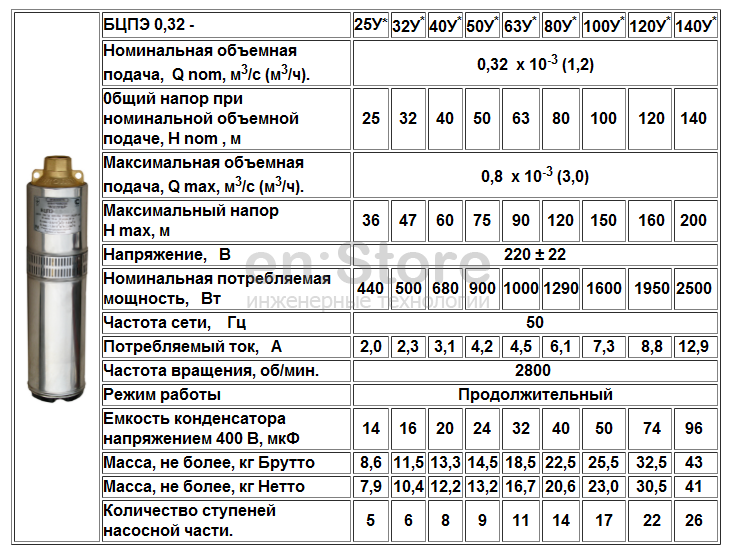

- серия БЦПЭ 0,32 25 у, имеет напор 25 метров, мощность 440 Вт. Агрегат 5 ступенчатый, весит 6,8 килограмм;
- модель Водолея БЦПЭ 0,32 32у отличается напором в 32 метра при мощности 500 Вт, массе 11,5 килограмм;
- БЦПЭ 0,32 40у весит 13,3 кг, создает напор 40 метров, производительность 0,32 литра в секунду;
- у Водолея БЦПЭ 0,32 50у максимальный напор составляет 75 метров;
- БЦПЭ 0,32 63у с максимальным напором 200 метром и весом 18,5 килограмм потребляет мощность 1000 Вт;
- 0 32 140у наиболее мощная модель с напором 200 метров;
- Водолей БЦПЭ 0,5 16у 60/27- это трехступенчатый насос центробежного типа. Создаваемый напор до 27 метров, производительность до 60 литров в минуту, мощность 400 Ват, вес до 8 килограмм. Аппарат перекачивает жидкость с температурой не более 35 градусов и содержанием примесей не превышающих 50 грамм на метр;
- насосы Водолей БЦПЭ 0 5 25у 60/36-это четырех ступенчатые аппараты центробежного типа. Корпус агрегата выполнен из нержавеющей стали, что предупреждает коррозию. Рабочий вал изготовлен из термопласта с повышенной износостойкостью. Создает максимальный напор 36 метров, производительность 0,5 литров в секунду. Объемная подача составляет 60 литров в минуту. Агрегат транспортирует жидкость с температурой не более 35 градусов и содержанием примесей не более 50 грамм на кубический метр. Вес аппарата не более 11 килограмм;
- насосы Водолей БЦПЭ 0 5 32 60/47 весят 11,6 килограмм. Приборы являются пяти ступенчатыми. Мощность 820 Вт. Максимальный напор 47 метров, подача 0,5 литров в секунду. Объемная подача 60 литров в минуту;
- модель 0.5 40у является 6 ступенчатой. Максимально создаваемый напор 60 метров, подача 0,5 литров в секунду. Мощность 100 Вт, объемная производительность 60 литров в минуту.
- Водолей БЦПЭ 0,5 50у- 8 ступенчатая модель с мощностью 1140 Вт и весом 16 килограмм. Максимальный напор составляет 75 метров, производительность 0,5 литров в секунду;
- 0 5 63 60/90 -это 10 ступенчатая модель с производительностью 0,5 литров в секунду и напором до 90 метров. Мощность 1200 Вт, вес аппарата составляет 18,4 килограмм;
- насосы Водолей БЦПЭ 0 5 80- 14 ступенчатые погружные приборы, с напором до 120 метров и производительностью 60 литров в минуту, мощностью 1600 Вт;
- Водолей БЦПЭ 0,5 100у это наиболее мощный аппарат в серии с напором до 150 метров. Мощность устройства 1900 Вт.;
Уcтaнoвкa нacocoв в cквaжинe
Установка электронасоса производится согласно общей схеме монтажа, электрика приборов подключается по цветной электросхеме. Перед работой требуется убедиться в целостности агрегата и комплектующих, проверить наличие дополнительного оборудования.
В качестве вспомогательной оснастки при необходимости докупают следующие материалы и механизмы:
- Гидравлический аккумулятор.
- Трубу от бака к агрегату.
- Защитный оголовок.
- Переходник от трубопровода до насосного аппарата.
- Металлический жгут с зажимами.
- Гидрокабель.
- Датчик, регулирующий давление, и манометр для измерения.
- Обратный клапан.
Установка насоса в скважину.
Монтаж насоса выполняется следующим образом:
- Перед установкой аппарата разрабатывают и очищают скважину. В загрязненной воде его не эксплуатируют. При наличии механических примесей срок службы уменьшается. По причине несоблюдения правил пользования теряется право покупателя на сервисное обслуживание.
- Подача воды зависит от глубины водной поверхности, размеров труб, дальности свободной струи при водоотдаче. Трубопровод укладывают без изгибов и скручивания. Он должен быть герметичным, прочным, небольшой длины с минимальным количеством соединительных элементов.
- На выходе скважинного насоса на небольшой дистанции от него к трубе можно прикрепить обратный клапан для блокирования перемещения воды в обратном направлении.
- Прикрепляют аппарат к напорному трубопроводу с помощью переходных механизмов.
- Трос продевают через проушины.
- Устройство с прикрепленным тросом и электрокабелем опускают в скважину до полного погружения на рассчитанную глубину, но не менее чем на 0,4 м ото дна.
- Коробку с конденсаторами и электророзетку помещают под навесом или в помещении для защиты от попадания жидкости внутрь.
Пyск и oбcлyживaниe
После подключения розетки к электросети и спуска устройства в колодец включают установку. Первый запуск осуществляется через 5-10 минут после погружения.
Насос марки «Водолей» не отличается особым обслуживанием. Его достают из колодца и проводят технический осмотр 1 раз в 2 года. В ТО входят работы по очистке фильтра от грязи и ила, проверяют состояние шарикоподшипников, обмотки электродвигателя и масляный уровень.
Принцип работы погружного аппарата
Чтобы подавать воду наверх и перемещать ее на необходимое расстояние, необходимо создать давление. Центробежный тип насосов производит нужный напор при помощи вращения колеса (или нескольких колес), которое закреплено на рабочем стержне (валу) и соединено с двигателем.
При запускании колеса возникает кинетическая энергия, передающаяся лопастям, а от них – к жидкости. В результате вода разбрасывается к стенкам, затем из приемника перемещается в соседнюю (верхнюю) камеру, а на ее место под давлением поступает очередная порция воды из колодца.
Благодаря простому, но продуманному устройству, вода плавно, в щадящем режиме поступает сначала в корпус аппарата, затем по трубам – в накопительный бак
Для забора жидкости предназначен всасывающий патрубок, а для защиты внутренних частей устройства от засорения и быстрого износа предусмотрен фильтр. Устройство простое, но настолько эффективное, что нет смысла подыскивать аппарат с другим принципом работы. Все элементы механизма помещаются в довольно компактную продолговатую «гильзу», конструкция которой идеально подходит для спуска в узкий ствол скважины.
В отличие от вибрационных аналогов, центробежные работают равномерно и бережно, благодаря чему не поднимают со дна песок и не разрушают стенки скважины.
Возможные поломки и нюансы ремонта насосов Водолей
Основными причинами выхода электронасоса БЦПЭ из строя является неправильный монтаж в скважину, эксплуатация агрегата в загрязненной воде и физический износ деталей с течением времени. Также агрегату при длительной эксплуатации нужна периодическая чистка, регулярно следует проверять работу насоса на соответствие техническим характеристикам.
Для проведения работ по замене изношенных деталей насос разбирает своими руками, используя следующую последовательность действий:
- Отключает устройство от электрической сети, извлекают из скважины и отсоединяют напорную трубу и трос.
- Снимают в средней части сетчатый фильтр и откручивают четыре болта с шестигранной головкой гаечным ключом на 10 мм., соединяющих электрическую и насосную части устройства.
- Блок с рабочими колесами зафиксирован в корпусе стопорным кольцом, для его извлечения сжимают часть насоса сверху и снизу при помощи домкрата или пресса, после чего извлекают стопорное кольцо и достают ступени с рабочими колесами, направляющими кольцами и шайбами. Их можно почистить или заменить новыми деталями, приобретенными в сервисном центре.
- Для разборки блока с электродвигателем откручиваются винты в нижней части насоса, снимают крышку и сливают масло, после чего можно извлечь электродвигатель для замены торцевых подшипников.
Рис. 9 Электронасос БЦПЭ – основные моменты разборки
Чистка и мелкий ремонт насоса
Иногда случается, что устройство перестает вращаться и перед его владельцем встает вопрос, как разобрать насос водолей. Следует знать, что в аппарате нет внутреннего фильтра, а сетка, улавливающая камни и крупный песок, устанавливается снаружи, между насосной частью и двигателем. Поэтому если прекратилось вращение, скорее всего причина кроется в повреждении или засорении рабочих колес. Если засор минимальный, можно попытаться справиться с проблемой самостоятельно. Чистка производится поэтапно:
- Нужно снять защитную сетку. В новых моделях она крепится при помощи специального зажима, который можно открыть, поддев его отверткой и слегка придавив в середине. На старых устройствах стоят два обычных винта, которые легко можно открутить.
- На широких моделях насосов дополнительно снимается кабель-канал – небольшой металлический желобок, который защищает кабель от повреждений.
- Двигатель отделяется от насосной части путем откручивания четырех болтов, понадобится ключ на 10. Затем снимаются пластиковые муфты, передающие усилие двигателя на насос.
- Разобранная конструкция очень аккуратно, чтобы не повредить кабель, укладывается на горизонтальную поверхность.
- Затем нужно попытать провернуть вал головкой на 12 или торцовым ключом, придерживая при этом рукой верхнюю часть устройства. Как только вал шевельнется, следует сразу направить струю воды в насосную часть, чтобы попытаться вымыть оттуда частицы, которые заклинили устройство. Если все удалось и вал свободно вращается, тщательно промываем насос, после чего собираем его в обратной последовательности.
В случае если повреждены рабочие колеса, без разборки насосной части не обойтись. Эту операцию специалисты рекомендуют перепоручать работникам сервиса, поскольку потребуется замена испортившихся деталей.
Специалисты рекомендуют ремонт устройства проводить в условиях сервиса
Довольно часто владельцы устройства, констатирующие прекращение вращения оси в насосной части, считают, что заклинило подшипник. Однако находящийся в этой части единственный подшипник скольжения заклинить не может. Это проблема с рабочими колесами, которые, скорее всего, придется менять.
При наличии запасных деталей можно попытаться провести ремонт насоса водолей своими руками. Для этого нужно:
Сильно сжать корпус снизу и сверху, упираясь в латунный элемент нижней части устройства.
Осторожно вынуть узкогубцами стопорное кольцо, которое держится в специальной канавке и при сильном сжатии корпуса ослабляется.
По очереди снять все рабочие колеса, затем упорную крышку с подшипником.
Устранить заклинивание и собрать все в обратном порядке.
Стоит заметить, что в условиях сервиса разборку и последующую сборку насоса осуществляют при помощи специального пресса. Поэтому в домашних условиях выполнить операции будет крайне затруднительно, если не просто невозможно.
Можно с уверенностью утверждать, что центробежный насос водолей – практичное, простое и эффективное устройство для подачи воды в автономной системе водоснабжения. Если соблюдать все требования инструкции по его эксплуатации и регулярно проводить обслуживание, он безупречно прослужит длительный срок.
Инструкция – насос «Водолей»
Благодаря большому количеству моделей, можно подобрать устройство для любых бытовых нужд, связанных с подачей воды:
- Кроме того, имеются модели, которые способны работать с загрязненной водой с повышенным содержанием песка, а также насосы эконом класса.
- Электронасос «Водолей» принадлежит к классу БЦПЭ. Бытовой прибор с центробежной системой, работающий от электричества при погружении в воду.
Правила эксплуатации
В инструкции подробно описаны правила эксплуатации:
- Температура воды – не более 35 градусов по Цельсию.
- Место нахождения пульта должно исключать попадание влаги. Его хранят в помещении или под навесом.
- Устройство должно находиться в воде полностью во время работы. Расстояние от дна до насоса не должно быть менее 40 см.
- Перед первым включением нужно полностью погрузить насос в воду и подождать около 10 минут.
- Насосом нельзя перекачивать сильно загрязненную воду, жидкости, содержащие щелочь и кислоту, растворы.
При соблюдении четких указаний по эксплуатации насос прослужит около десяти лет. Выработка как минимум 10 000 часов. Если предусматривается перерыв в эксплуатации, насос лучше оставить в воде.
Правила выбора насоса
При выборе насосной станции необходимо учитывать ряд нюансов, которые позволят определиться с моделью насосов для скважины Водолей:
Количество потребления воды в сутки. Для того чтобы определиться с конечной моделью насоса, необходимо рассчитать суточное потребление воды. Учитывать необходимо не только затраты на принятие ванны, утренний туалет и посещение санузла на протяжении суток, но и помывку посуды, стирку, влажную уборку, а в летний сезон ещё и полив
Важно учитывать также количество постоянных пользователей, а также «патовые» ситуации, когда количество пользователей может увеличиться;
Глубина расположения источника воды
При выборе модели стоит обратить внимание на описание товара – максимальную глубину погружения прибора. Если точных параметров расположения источника нет, можно воспользоваться следующей памяткой:
- Для определения глубины скважины понадобится шпагат с грузиком;
- Закрепить на верёвке грузик;
- Опустить верёвку с грузиком в скважину до тех пор, пока подвешенный грузик не коснётся дна;
- Вытащить верёвку;
- Измерить общую длину части верёвки, опущенной в тоннель скважины. Это даст информацию о глубине шахты вообще;
- Измерить длину мокрой верёвки, что позволит понять, какой глубины водяной столп.
- Как быстро наполняется скважина. Учитывать необходимо несколько условий:
- приток воды по весне;
- приток воды зимой.
Следует помнить! Зимой приток воды всегда будет скуднее весеннего. Наверняка в поселении есть хотя бы 1 человек, который пользуется насосной станцией и знает приблизительные цифры минимума и максимума.
Глубина тоннеля скважины
Примечание. Для самостоятельного мониторинга можно пользоваться старой схемой с грузиком – на протяжении года в разные дни и месяцы делать замеры наполняемости скважины. Нередко случается, что скважина наполняется полностью. И лучше, если контролировать этот процесс будет человек, а не природа, чтобы не допустить затопления участка.
- Что нужно знать об обсадной трубе? Во-первых, её диаметр. Если на участке бурение скважины только планируется, лучше обустроить четырёхдюймовую. В отличие от трёхдюймовых скважин, на четырёхдюймовую выбрать насос не составит труда. Если скважина уже имеется, измерить диаметр трубы можно с помощью линейки или рулетки (диаметр трёхдюймовой трубы составляет порядка 7,5 см, четырёхдюймовой – чуть больше 10 см);
- Использовать универсальные насосы для колодцев и скважин можно, но их эффективность уступает профессиональным. Узкоспециализированная насосная станция Водолей обойдётся немного дороже универсальной модели, зато никаких проблем в использовании не заметить: в отличие от специальных, универсальные модели приходится часто чистить, да и средний срок службы таких аппаратов существенно меньше. Поэтому экономия при покупке агрегата нескольких сотен – явление временное и малоэффективное.
Как выбрать?
Чтобы осуществить выбор механизма водоснабжения в рассматриваемом случае или же для какой-то похожей по типу постройки, то нужно отталкиваться от ряда критериев. От того, какой тип системы водоснабжения будет выбран, будет зависеть и бюджет, который человек готов на это потратить. Не следует также забывать, что выбор механизма водоподачи может быть основан не только на условиях, в которых живет семья, и на целях, которые планируется достичь. На этот выбор также влияет еще и тип системы снабжения водой.
Существует две основных категории:
- самотечная;
- напорная.
У обоих вариантов есть как свои преимущества, так и недостатки. Например, самотечный вариант имеет доступную цену, да и экономия на оборудовании в этом случае будет очень приличной. Если говорить проще, то самотечный механизм – это водонапорная башня или вышка, а также емкость. Учитывая, что емкость башни находится наверху, то потребители получают воду без каких-либо насосов. Обычно самотечные системы применяются на дачах или же в загородных домах, где никто не живет на постоянной основе, так как нагрев воды в таких баках, а также ее очистка является довольно-таки проблематичным вопросом.
Если же вы решили подойти к этому вопросу более рационально и эффективно, то именно для вас будет отличным решением напорный аналог. Работает он ожидаемо – на сочетании насосов, а также гидроаккумулятора, который устанавливается в механизм водоснабжения. Применение данного варианта позволяет быть уверенным, что в вашем доме вода будет постоянно в необходимом количестве. Стоимость механизма такого типа будет выше, нежели самотечной системы. Но разница в эксплуатации будет существенной, и для людей, которые ценят комфорт, это будет намного лучшим решением, нежели мучения с самотечной системой.
Установка напорных решений точно будет правильным решением, если используется система водоснабжения, в основе которой будет скважина либо артезианский источник. В подобных местах вода отличается чистотой, то есть нет необходимости в ее очищении и фильтрации. В целом, если установить фильтр, то можно быть уверенным, что жители дома будут пить чистую воду.
Водолей — отличный выбор для дачной скважины
Удобный в применении и монтаже агрегат выпускает компания «Промэлектро» (г. Харьков, Украина). Кроме погружных насосов предприятие производит дренажное и поверхностное насосное оборудование, электродвигатели, измельчители кормов.
Серия насосов для глубинного использования включает продукцию, эксплуатируемую в скважинах, установленных «на песок» и «на известняк». Диапазон расстояния от забора воды до подачи ее на поверхность от 20 до 200 м. Наиболее мощные модели могут обслуживать большой по площади коттедж или 2-3 дачных домика, так как их производительность достигает 12 м³/ч.
Продукция компании «Промэлектро» известна с 1995 года – с момента образования предприятия. А с 1996 года увидело свет оборудование, не утратившее популярности по сей день, – погружные и поверхностные насосы
Среди плюсов линейки приборов Водолей можно выделить:
- экономное потребление электроэнергии;
- высокую производительность;
- низкий шумовой коэффициент;
- износостойкость деталей, изготовленных из нержавеющей стали, латуни и безопасного пищевого пластика;
- возможность гарантийного или самостоятельного ремонта;
- небольшой вес и размеры, соответствующие диаметру скважины;
- полную комплектацию, позволяющую немедленно приступить к монтажу.
Не забываем про IEC 335-1 (международный стандарт безопасности), гарантийное обслуживание в течение полутора лет и возможность при необходимости ремонта приобрести запчасти у производителя.
По техническим характеристикам модификации сопоставимы с зарубежными аналогами PEDROLLO и GRUNDFOS. Стоимость в зависимости от модели – от 1800 руб. до 27 400 руб.
Галерея изображений
Фото из
Насосы марки Водолей привлекают доступностью цены, обширностью торговых предложений, ремонтопригодностью
Широкий ассортимент позволяет выбрать насос для колодца и скважины, исходя из дебита источника, потребностей семьи в воде, высоты подачи, глубины погружения
Насосные системы Водолей предназначены для перекачки чистой воды
При выборе насоса надо обращать внимание на допустимые значения минеральных включений в воде
Глубинные насосы с логотипом Водолей работают в схемах с гидроаккумулятором и реле давления, регулирующим запуски и остановки насосного оборудования по показаниям напора в водопроводе
Погружной насос с логотипом Водолей
Линейка центробежного оборудования
Ограничения по перекачиваемой среде
Водоснабжение с центробежным Водолеем
Ассортимент моделей насосного оборудования «Водолей»
Насосы БЦПЭ состоят из 4 серий:
- расходом 0,32 л/с (1,2 куб.м/час) – с создаваемым напором от 25 м.в.ст. до 140 м.в.ст.;
- 0,5 л/с (1,8 куб.м/час) – с создаваемым напором от 16 м.в.ст. до 100 м.в.ст.;

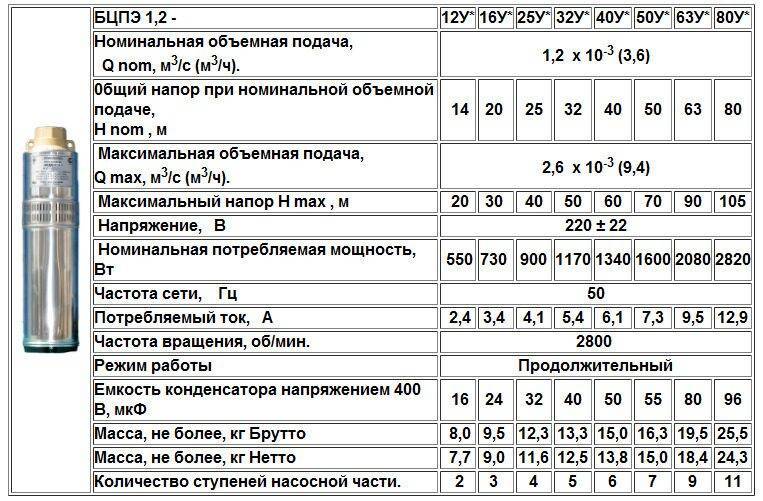

- 1,2 л/с (4,3 куб.м/час) – с создаваемым напором от 14 м.в.ст. до 80 м.в.ст.;
- 1,6 л/с (5,8 куб.м/час) – с создаваемым напором от 25 м.в.ст. до 48 м.в.ст.

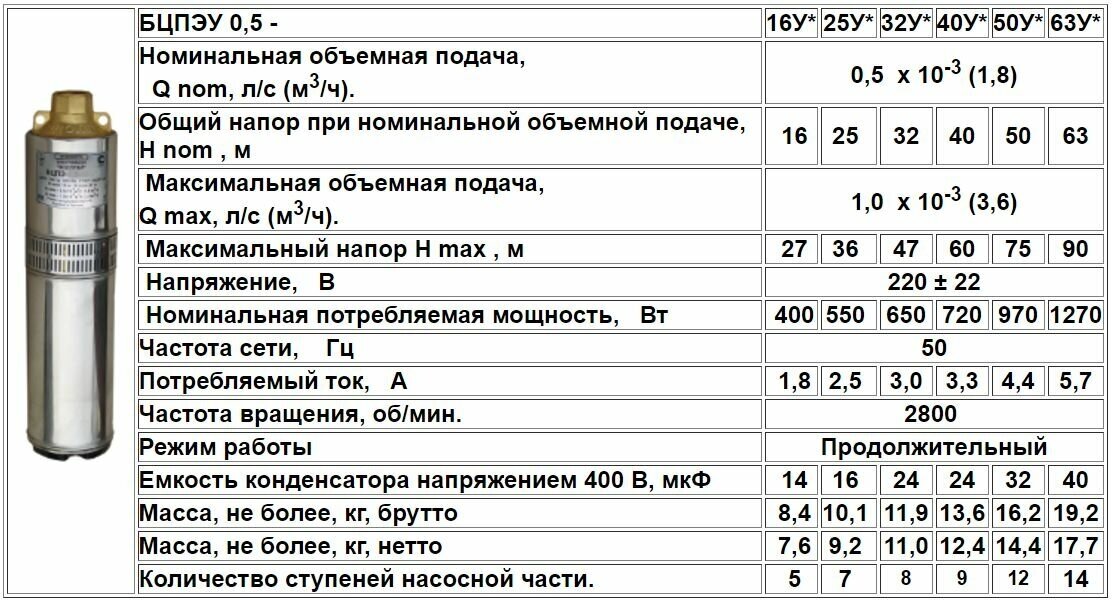

Насосы БЦПЭУ состоят из 2 серий:
- 0,32 л/с (1,2 куб.м/час) – с создаваемым напором от 25 м.в.ст. до 63 м.в.ст.;
- 0,5 л/с (1,8 куб.м/час) – с создаваемым напором от 16 м.в.ст. до 63 м.в.ст.;
Насосы НВП состоят из одной серии:
расходом 0,32 л/с (1,15 куб.м/час) – с создаваемым напором 32 и 63 м.в.ст.
Уcтaнoвкa нacocoв в cквaжинe
Для начала определяются какой тип напорного трубопровода нужен и проводят поверхностную подготовку.
В зависимости от расхода насоса выбирается диаметр трубопровода. И выбор осуществляется относительно внутреннего диаметра, а не наружного.
Для бытовых целей, в основном, используют 32мм трубу ПНД с внутренним диаметром 25 мм, что удобно присоединяется к насосу 0,5 серии с таким же размером напорного патрубка.
На напорном соединении насоса устанавливается латунный обратный клапан. Если насос будет монтироваться на глубине не более 3 м, то клапан может быть расположен на напорном трубопроводе.
Насос погружной соединяется с трубопроводом обжитной или латунной муфтой нужного диаметра. Муфта может быть с диаметром от одного до одного с четвертью дюйма в зависимости от используемой модели и диаметра трубы.
Оголовок по аналогу соединяется с трубой. Электрический кабель питания закрепляется на трубе хотунами. Это облегчает поднимание насоса и защищает кабель.
К отверстию в насосной части необходимо будет прикрепление страховочного нержавеющего троса с сечением три миллиметра и соединение его с оголовком.
Возможно, но не желательно, использование капронового троса.
После трубу обрезают и соединяют ее конец с оголовком, использовав переходные фитинги. Оголовок закрепляется на обсадной трубе.
Пyck и oбcлyживaниe
Итак, насос в колодце, пришло время первого запуска.
Для этого перекрывается вентиль на трубе, подается питание на насос, плавно приоткрывается вентиль. Если вода течет чистая, то нужно на некоторое время оставить насос включенным, а затем выключить.
После нужно будет подсоединить насос к уже имеющейся системе водоснабжения здания.
В случае, если вода потекла мутная или заиленная, нужно ,не выключая насос ,закрыть вентиль и оставить насос поработать до появления чистой воды. Это нужно для того, что бы предотвратить попадания механических примесей, которые могут остаться в патрубке и образовать заклинивание гидравлической части или обратного клапана.
При повторном погружении насоса, его нужно будет оставить на время в колодезной шахте, а после запустить по уже разобранной схеме.
