Что такое «Ленинградка» и особенности монтажа
Одна из популярных схем, которая появилась еще в СССР, для отопления частного дома – «Ленинграка». Своими руками смонтировать такой способ обогрева несложно. Разберем основные моменты и особенности конструкции однотрубной принудительной системы.
«Ленинградка» в виде схемы
Популярной она остается до сих пор, так как имеет ряд преимуществ:
- малые затраты на оборудование;
- легкость монтажа;
- можно прокладывать трубы где захочется;
- красивый внешний вид;
- можно подключить несколько отопительных котлов.
Можно проложить трубу отопления вдоль внешних стен. Однако, есть и минус системы, пока носитель тепла идет по кругу, происходит потеря мощности, поэтому приходится увеличивать секции радиаторов.
Особенности работы системы обогрева
Для корректной работы системы отопления «Ленинградка» необходимо подключать все элементы последовательно. Температура носителя тепла на выходе будет значительно ниже, чем на входе. За счет этой разницы происходит кругооборот теплоносителя.
Такая разводка отопления от котла в частном доме образует замкнутое кольцо, которое расположено по периметру вей площади. Вблизикотласледует сделать врезку вертикальной трубы, чтобы обеспечить разницу температуры для движения тепла. Сверху врезки подключаете расширительный бачок, который будет поддерживать температуру носителя тепла на одном уровне.
Самый легкий вариант
Батареи врезаете в общую магистраль в зависимости от прокладки основных труб. При этом несмотря на простоту монтажа, можно дополнительно смонтировать термостат, балансирующие вентили или краны любого типа действия.
Чтобы полностью понять принцип монтажа «Ленинградки», предлагаем посмотреть видео материал.
Схема отопления частного дома с принудительной циркуляцией
Главное отличие такой системы заключается в наличии насоса, который при работе образует давление, которого вполне хватает для свободного движения теплоносителя.
Конструктивными элементами такой системы являются:
- непосредственно сам отопительный прибор;
- расширительный бачок мембранного типа;
- циркуляционный насос, модель нужно покупать исходя из требуемой мощности;
- радиаторы;
- трубы;
- фитинги, предназначены для соединения труб;
- шаровые и пробковые краны;
- обратные клапаны;
- воздухоотводы;
- фильтры, отвечающие за бесперебойное функционирование котла и насоса;
- крепежные детали.
Выбирая оборудование, обязательно принимайте во внимание мощность радиаторов и котла, параметры вашего трубопровода, а также скорость, с которой жидкость движется по контурам
Плюсы гравитационной системы
Основное преимущество парового обогрева без насоса заключается в простоте монтажа. Система не требует дополнительного оборудования. Необходимо правильно рассчитать площадь труб, собрать магистраль, включая радиаторы, все швы сделать надёжными, чтобы они не деформировались под воздействием пара.
Рекомендуем: Как сделать паровое отопление на даче?
Ещё одним плюсом является автономность конструкции. Если работа котла не зависит от электричества, то обогрев помещения будет равномерным, независимо от непогоды, отключения газа или электроэнергии. Для загородных домов это является безусловным преимуществом. Кроме обогрева домочадцы будут иметь в помещении горячее водоснабжение.
При однотрубной схеме гравитационного отопления котёл и оборудование, которое составляет магистраль, могут находиться на одном уровне. Пар под давлением равномерно поступает во все радиаторы. Наклон требуется только для трубы, по которой идёт конденсат.
Температура пара достигает 170 0С. Прогрев системы происходит за короткие сроки. Гравитационный отток конденсата может осуществляться уже при температуре 50 0С. Нет необходимости выжидать долгое время, пока отопление начнёт действовать с максимальной эффективностью. Устанавливать паровое отопление может только специалист, несмотря на простоту монтажа.
YouTube responded with an error: The request cannot be completed because you have exceeded your quota.
Разновидности закрытой системы
Так как рассмотрение особенностей различных схем напрямую не относится к теме статьи, отметим лишь некоторые их основные отличия.
Однотрубная
Как видно из рисунка, все радиаторы включаются в схему последовательно (так называемая «ленинградка»). Недостаток в том, что последняя в цепочке батарея будет значительно холоднее первых. Поэтому такие контуры монтируются в сравнительно небольших постройках. Очевидный плюс – меньший расход материалов (в первую очередь, труб).
Двухтрубная
Такая схема позволяет производить более равномерный прогрев всех без исключения помещений. Но и затраты на ее монтаж несколько выше. Однако именно такое устройство отопительного контура считается наиболее приемлемым для частного дома, тем более, если в нем довольно много комнат и 2 – 3 этажа.
Есть и ряд других особенностей систем закрытого типа – по разводке труб (вертикальная, горизонтальная), установке мембранного бачка (читайте подробнее о гидроаккумуляторе) и так далее. Но это уже отдельные темы, и кого интересует конкретный вариант, сможет ознакомиться самостоятельно на нашем сайте. Мы же подведем некоторый итог всему сказанному.
Как планировать систему с принудительной циркуляцией
Для начала нужно определиться с мощностью котла. Сделать это можно снова-таки по усредненным номам: на 10м 2 площади берут 1Квт мощности котла. Если потолки выше 2,5м, требуется ввести увеличивающий коэффициент 1,2. Увеличить мощность нужно и при расположении в северных регионах. Эти нормы – для средней полосы России. Если дом расположен севернее – добавьте еще 30-50%. Также требуется запас в том случае, если дом плохо утеплен, ведь необходимо восполнять потери тепла, которые уходят через стены/пол/потолок. Так что и в этом случае нужно брать более мощное оборудование.
Определиться нужно также с типом подготовки воды для бытовых нужд. Если греть ее будет котел, на это также следует увеличить мощность котла – добавить 30-50% к рассчитанной мощности котла. Подробно о том, как определить мощность котла для отопления читайте тут.
При расчете системы отопления дома нужно определиться с мощность. котла
Затем приступаем к расчету количества радиаторов: как минимум по одному под каждое окно, плюс один радиатор в ванную/туалет. В северных регионах для сохранения тепла неплохо себя показали радиаторы, установленные в коридоре/тамбуре, которые срабатывают как тепловые завесы.
При расчете количества радиаторов исходят из правила: под каждое окно — один радиатор
После того как определились с количеством радиаторов, нужно рассчитать количество секций в каждом. В общем случае считают исходя из площади помещения: есть нормы. Зная площадь помещения, делите его на норму и получаете количество секций. Но это – снова-таки усредненный подход. Тут нужно учитывать также тип разводки и место расположения радиатора в отопительном контуре. Например, однотрубная разводка. Она характеризуется тем, что радиаторы, расположенные ближе к котлу, получают более горячий теплоноситель и нагреваются до более высоких температур. Чем дальше расположен радиатор, тем более холодный теплоноситель его омывает. Потому для компенсации и выравнивания положения в дальних радиаторах увеличивают количество секций или устанавливают их большей площади (высоты и мощности).
Аналогично поступают при двухтрубной разводке, хотя там разница не столь явная: на вход каждого радиатора подается теплоноситель с одинаковой температурой, просто у тех, которые расположены ближе к котлу интенсивность потока через радиатор выше, чем у дальних. Чтобы выровнять потоки на каждом радиаторе ставят термостатические клапана.
Для регулировки теплоотдачи радиатора и компенсации системы устанавливают термостатические клапана
Но в двухтрубной схеме отопления есть вариант с петлей «Тихельмана». Такая схема отопления является изначально скомпенсированной (если радиаторы установлены одинаковые). Но она требует большего количества труб даже по сравнению с обычной двухтрубкой.
Схема системы с принудительной циркуляцией. Дом двухэтажный. Система двухтрубная с нижней подачей, тупиковая схема движения теплоносителя
С количеством, составом радиаторов, типом разводки определились. Нужно определиться с типом и диаметрами труб и типом системы. Какие бывают трубы для отопления и особенности их использования описаны тут .
Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»
При самостоятельном монтаже системы, после того, как собраны радиаторы и подключены трубы, все систему нужно промыть. И только потом подключать насос и котел. В системах с твердотопливными котлами необходима группа безопасности, в которую входит манометр, клапан вывода воздуха и подрывной клапан, который выставлен на рабочее давление в системе и при его превышении срабатывает автоматически.
На входе в котел линии для подпитки необходимо установить фильтр для защиты контура и оборудования от попадания абразивных или загрязняющих частиц.
Подбор насоса и расширительного бачка неактуален, если планируется поставить настенный газовый котел. Большая часть моделей имеет встроенный расширительный бак и насос. Тогда все что остается – ориентироваться по объему системы, с которым может работать данная модификация. Исходя из этого, подбирать диаметры труб и площадь/мощность батарей.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

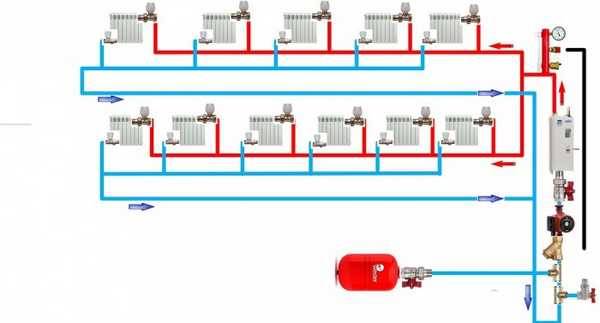

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

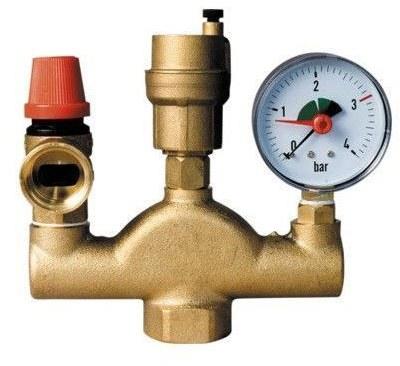

Группа безопасности
группа безопасности
- Предохранительный клапан. Это важный прибор, который настраивается на определённый уровень давления в системе. Когда этот показатель превышается, клапан срабатывает, спасая все части магистрали от перегрузки и поломки.
- Воздухоотводчик. Здесь название говорит само за себя. Это приспособление моментально реагирует на избыточное выделение воздуха в системе, что приводит к перегрузке всей магистрали и выходу из строя её деталей.
- Манометр. Его задача – измерять давление. Это очень важная функция, так как визуально пользователь не может контролировать уровень нагрузки системы. Ориентироваться можно на показатель максимального давления, указанного для котла.
Особенности монтажа
- Составные приборы группы безопасности можно устанавливать как отдельно, так и в совместном корпусе.
- Монтировать её следует на трубу, которая выходит из котла.
- Котёл должен находиться ниже предохранительного клапана.
- От котла ставится манометр, потом предохранительный клапан, и затем воздухоотводчик.
Варианты устройства двухтрубной системы
Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.
При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.
Вертикальная система с нижней разводкой
Устраивают ее следующим образом:
- От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
- Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
- От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.
При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.
Вертикальная система с верхней разводкой
В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.
Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.
Горизонтальная система отопления – три основных типа
Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:
- Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
- Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
- Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.
Вот так это выглядит:
При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.
Способы подключения
Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:
В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.
При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора
Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2
Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам
Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:
Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:
Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.
Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:
Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.
К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.
Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:
Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.
В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.
Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:
Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.
Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:
Схема подсоединения циркуляционного насоса к термостату
Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!
