Недостаток системы заземления TT
Система заземления TT имеет ряд преимуществ, о которых мы говорили выше. Также она может иметь и некоторые недостатки. На сегодняшний день естественным недостатком можно считать факт отказа УЗО и пробои фазы на заземленный корпус. В этом случае все проводники окажутся под напряжением сети.
Это может случиться из-за того, что выключатель не сработает при замыкании фазы на PE. Единой защитой, которая справится с этой проблемой, может служить система уравнивания потенциала. Выполнять монтаж системы заземления TT должны только специалисты. Они имеют необходимый опыт в этой сфере.
Общепринятым способом обеспечения безопасности при работе с электрооборудованием, является заземление. В ПУЭ, в перечне мер по защите людей от воздействия электрического тока, защитное заземление стоит на первом месте (пункт 1.7.51). Эта мера предусматривает соединение открытых токопроводящих частей электроустановки с заземляющим устройством. В зависимости от конструктивных особенностей электрических установок и сетей, заземляющий контур может быть организован несколькими способами. Система, в соответствии с которой осуществляется заземление, определяется на стадии проектирования или предписывается техническими условиями, которые выдает электросетевая организация. Предметом рассмотрения данной статьи служит система заземления ТТ, принцип работы и область применения которой будет подробно изложен далее.
Защитное заземление в электроустановках (назначение, принцип действия, устройство, нормирование)
Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.
Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение – защитить человека от поражения электрическим током, если он прикоснулся к корпусу элекроустановки или других ее частей, которые оказались под напряжением.
Защитное заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустаноувки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.
В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек – ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.
Есть два вида заземлителей– естественные и искусственные.
К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.
В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой.
В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами.
Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.
Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей.
Обозначения системы заземления
Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.
Первая буква в обозначении системы заземления определяет характер заземления источника питания:
T — непосредственное соединения нейтрали источника питания с землёй.
I — все токоведущие части изолированы от земли.
Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:
T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.
N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.
Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.
S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.
Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок.
Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе.
Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года.
Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами.
Сопротивление изоляции должно быть не меньше 0,5 Мом
Требования к устройству заземления
Устройство заземления – это система, которая предназначена для обеспечения надежной заземляющей связи между электроустановкой и землей. Принцип работы устройства заземления основан на том, что заземление создает низкое сопротивление петли заземления, что позволяет электрическому току безопасно разрядиться в землю.
Устройство заземления имеет свои достоинства и недостатки. К достоинствам можно отнести следующие:
- Обеспечение безопасности работников и пользователей электроустановки;
- Предотвращение повреждений оборудования и электроустановок;
- Улучшение качества электроснабжения и снижение помех;
- Снижение риска возникновения пожара.
Однако, устройство заземления также имеет некоторые недостатки, такие как:
- Необходимость в правильной установке и обслуживании;
- Возможность коррозии и ухудшения контакта с землей;
- Зависимость от состояния земли и климатических условий.
Устройство заземления применяется в различных сферах, включая промышленность, строительство, энергетику, транспорт и др. Для обеспечения надежности и безопасности работы устройства заземления, существуют определенные требования, которые следует учитывать при его устройстве:
- Сопротивление заземляющего устройства должно быть достаточно низким для обеспечения эффективного отвода тока в землю.
- Материалы, используемые для заземляющего устройства, должны быть устойчивыми к коррозии и обеспечивать надежный контакт с землей.
- Заземляющее устройство должно обеспечивать достаточную площадь контакта с землей для равномерного распределения тока.
- Устройство заземления должно соответствовать нормам и правилам безопасности, установленным для конкретной сферы применения.
Соблюдение указанных требований к устройству заземления позволяет обеспечить надежную и безопасную работу электроустановки.
Достоинства и недостатки
Заземление – это устройство, которое соединяет электрическую систему с землей. Его применение имеет как достоинства, так и недостатки.
Достоинства заземления:
- Безопасность: заземление позволяет предотвратить возникновение опасных напряжений на корпусе электрического оборудования, что снижает риск поражения электрическим током.
- Защита оборудования: заземление способствует защите электрического оборудования от перенапряжений и помогает продлить его срок службы.
- Стабильность работы: правильная схема заземления обеспечивает стабильность работы электрической системы и предотвращает возникновение помех и перерывов в электроснабжении.
- Пожарная безопасность: заземление помогает предотвратить возникновение пожаров, связанных с электрическими разрядами и короткими замыканиями.
Недостатки заземления:
- Сложность устройства: правильное заземление требует проведения определенных действий и установки специальных устройств, что может быть сложным и требовать дополнительных затрат.
- Ограничения в применении: не во всех сферах применения электрических систем необходимо использование заземления, поэтому его установка может быть излишней.
- Нарушение принципа заземления: неправильное выполнение схемы заземления может привести к нарушению принципа его работы и ухудшению электрической безопасности.
В целом, несмотря на некоторые недостатки, заземление является важным элементом электрической системы, который следует применять там, где это необходимо для обеспечения безопасности и стабильности работы оборудования.
Сфера применения
Схема системы заземления ТТ находит широкое применение в различных областях, где требуется обеспечить безопасность устройств и людей. Рассмотрим основные сферы применения данного устройства:
1. Электроэнергетика
Схема заземления ТТ активно используется в электроэнергетике для защиты от электрического удара и несанкционированного доступа к электроустановкам. Она позволяет эффективно снизить риск поражения электрическим током при проведении работ на электрооборудовании.
2. Промышленность
В промышленности схема заземления ТТ применяется для обеспечения безопасности работников и сохранения электрооборудования. Она позволяет предотвратить возникновение опасных статических разрядов, а также снизить риск возгорания и повреждения оборудования от перенапряжений.
3. Строительство
В строительстве схема заземления ТТ используется для обеспечения безопасности рабочих на строительных объектах. Она позволяет создать электробезопасные условия при проведении земляных работ и монтаже электрооборудования.
4. Транспорт
На транспорте схема заземления ТТ применяется для защиты от электростатических разрядов и предотвращения повреждения электронных систем автомобилей, поездов и других транспортных средств.
5. Бытовая сфера
В бытовой сфере схема заземления ТТ применяется в электроприборах и розетках для обеспечения безопасности пользователей. Она предотвращает возникновение поражения электрическим током при неисправности оборудования.
Достоинства и недостатки устройства
Схема заземления ТТ обладает рядом достоинств, которые делают ее популярным выбором для обеспечения электробезопасности:
- Эффективная защита от электрического удара;
- Предотвращение повреждения электрооборудования от перенапряжений;
- Снижение риска возникновения опасных статических разрядов;
- Простота монтажа и использования.
Однако у схемы заземления ТТ также есть некоторые недостатки:
- Требует постоянного контроля и обслуживания;
- Не всегда эффективна при низком уровне сопротивления заземления;
- Может быть неприменима в некоторых условиях, например, при высокой влажности почвы.
Необходимо учитывать все эти факторы при проектировании и эксплуатации системы заземления ТТ.
Как происходит подача электричества в наши дома?
Все потребители питаются от электростации, которая вырабатывает трёхфазный переменный ток низкого напряжения. Далее при помощи повышающих трансформаторов его повышают до нескольких сотен киловольт, чтобы снизить потери при передаче на большие расстояния через линии электропередачи.
Затем при помощи понижающих трансформаторов на подстанциях напряжение уменьшают до 380 вольт. Далее по низковольтным проводам электрический ток поступает в наши дома по трёхфазной или однофазной схеме.
Трёхфазное электропитание осуществляется через три фазных провода и один нулевой где напряжение между фазами составляет 380 вольт, напряжение 220 вольт создаётся между каждым фазным проводом и нулём.
При таком виде проводки нагрузка должна быть обеспечена равномерно на каждую из трёх фаз.
При однофазной схеме электричество подаётся в наш дом по двум проводам — одна фаза и рабочий ноль с напряжением между ними 220 вольт.

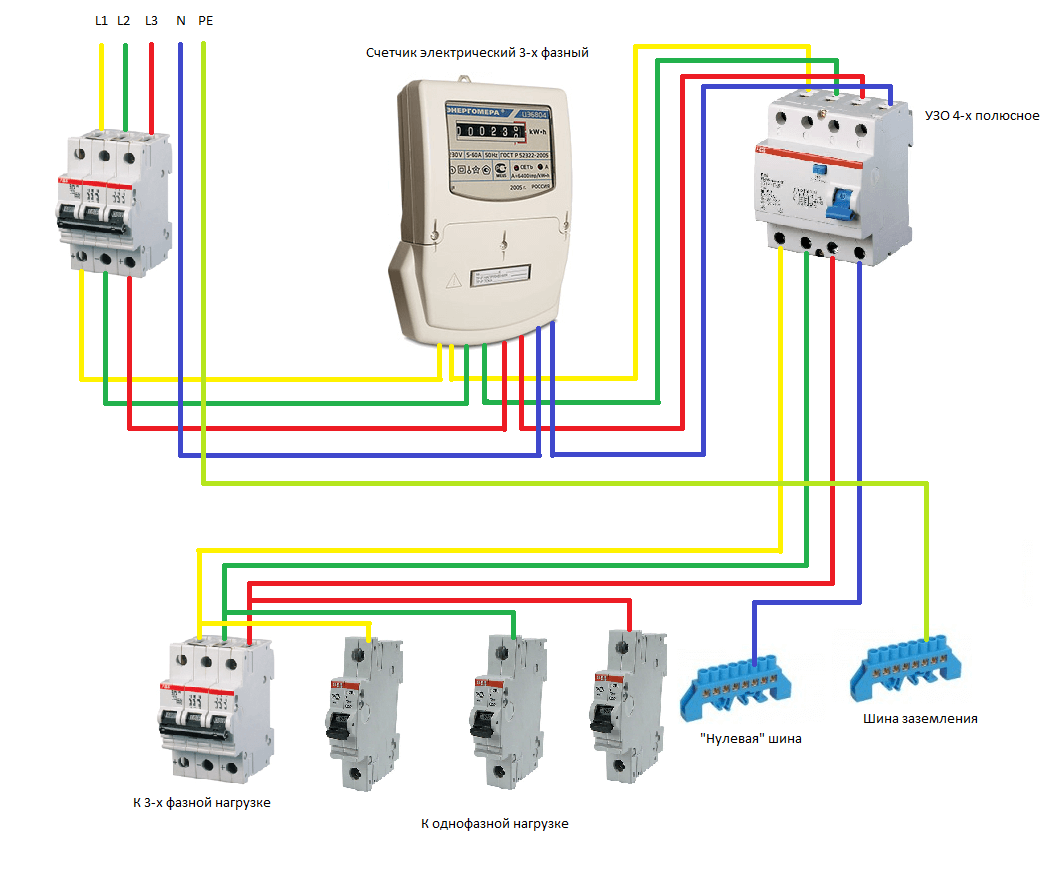

К трёхфазному потребителю подключены три фазных провода от автоматического выключателя. К однофазному потребителю подключён только один фазный провод.
Теперь рассмотрим как происходит заземление потребителей при различных системах заземления.
Выбор системы заземления для частного дома
Можно почитать форум , а также статью “”
Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).
Особенности системы заземления TN-C-S
Согласно п. 1.7.61 ПУЭ при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.
Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.
Недостаток системы TN-C-S
при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.
Описание системы TN-C-S – Описание системы TN-C-S только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.
Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.
Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).
Особенности системы заземления ТТ
Описание системы ТТ – Описание системы ТТ защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.
Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).
Замечание
СП 31-106-2002 “ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ” устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.
Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.
Правила монтажа системы ТТ:
- Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
- Установка УЗО с уставкой не более 30 мА (желательно 10 мА – на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
- Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
- Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
- Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
- при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) – не более 1666 Ом;
- при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) – не более 500 Ом.
Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).
Недостатки системы ТТ:
При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО – ПУЭ 1.7.59).
Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним “пожарным” или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).
Указанную 2-х каскадную схему с одним УЗО на 100 мА и 3-я УЗО на 30 мА (на каждую из фаз) я оборудовал и у себя. Эта схема себя оправдала, отключив электроэнергию именно с помощью УЗО, когда я второпях сунул щупы неверно подключенного мультиметра в розетку.
Системы искусственно выполненного заземления
Наиболее распространенным и эффективным видом электрозащиты является искусственное заземление. Для того чтобы рассказать о них, сначала дадим расшифровку их буквенной маркировки, являющейся первыми буквами французских слов:
- T – первая буква французского слова «заземление»;
- N – соединение с нейтралью;
- I – изоляция;
- C – объединение нулевых проводов (рабочего и защитного) в один;
- S – использование нулевых проводов отдельно друг от друга.
Справка: нейтраль – общая часть системы переменного тока, имеющей несколько фаз и соединенной звездой, которая находится под напряжением. Для однофазной системы переменного тока это ее средняя часть.
Виды электрических систем маркируются: TN, TN-C, TN-S, TN-C-S, TT, IT. Расположение букв на определенной позиции тоже имеет свое значение:
- на первой позиции буквенное значение говорит о том, как заземление реализовано на источнике электроэнергии;
- второе буквенное значение говорит о том, как заземление сделано на открытой поверхности электрической установки;
- третья и четвертая буквы обозначают подвиды первого обозначения.
А теперь рассмотрим каждую систему искусственного заземления.
TN схема
Эта система заземления является самой распространенной в загородных домах. Она подразумевает, что на стороне источника тока (на подстанции) точка соединения обмоток трансформатора (это глухозаземленная нейтраль) неразрывно соединена с заземляющим устройством. Неразрывное соединение получают за счет нескольких вертикально вбитых в землю на глубину два с половиной метра металлических прутов. Пруты соединяют между собой кабели и полоса для заземления. Вместе они составляют единый контур дома Глухозаземленная нейтраль соединяется с электроприборами дома через нулевые и защитные проводы. По способу их подключения различают три TN подсистемы.
Что это такое, глухозаземленная нейтраль легко увидеть на схеме ниже.
TN-S схема
В этой системе помимо нейтрали и фазных проводов присутствует отдельно выделенный защитный провод. Обычно к дому от трансформатора подходит кабель с пятью или тремя жилами. Для трехфазных систем – это три фазы, рабочий и защитный «нули», для однофазных – это то же, только вместо трех фаз — одна фаза. Эта система считается наиболее безопасной, ни и при этом наиболее дорогостоящей.
Справка — каким образом обозначаются нулевые рабочие нейтральные проводники и нулевые защитные:
- нулевой рабочий провод – провод, питающий электрические приборы в доме и соединенный с нейтралью подстанции обозначается PE;
- нулевой защитный провод соединяет открытые поверхности электрических приборов и нейтраль на подстанции обозначается N.
TN—C схема
Схема, когда рабочий и защитный «нули» соединены в один. Система устаревшая и не является надежной (особенно в случае порыва нулевой линии). При таком заземлении от подстанции идет кабель с четырьмя или двумя жилами (отличается от ТНС схемы отсутствием защитного провода).
TN—C—S схема
TN-C-S система заземления — промежуточная схема между двумя предыдущими системами. При этой схеме от трансформаторной подстанции до дома кабель проложен без защитного провода, а по дому рабочий нулевой провод разделяется на два – на рабочий и защитный нулевые проводы. Используется для этого шина-расщепитель. Система отличается от TN-C в более выгодную сторону, но всё равно не лишена недостатков. В случае перегорания нулевого провода между домом и трансформатором, электрические приборы ни чем не защищены от фазного тока.
TT схема
Схема, при которой подстанция и электроприборы в доме глухо заземляются отдельно. При такой системе в доме обязательно должны присутствовать УЗО и должно быть сделано уравнивание потенциалов.
Справка: уравнивание потенциалов и заземление — в чем разница? Заземление установлено на электрических приборах, а уравнивание потенциалов проводят между электрическими приборами и элементами инфраструктуры дома (трубами, металлическими решетками бетонного пола и т.п.). Достигается за счет соединения всех токопроводящих предметов в доме с общей шиной заземления.
IT схема
При этой схеме электроприборы в доме глухо заземлены, а нейтраль трансформатора изолирована. Что такое изолированная нейтраль? Примером сети с изолированной нейтралью могут служить трансформаторы на горных карьерах. Нейтраль таких трансформаторов заземлена через контрольно-измерительные приборы, которые следят за утечками тока и отключают электроприборы в случае появления утечки. Сети с изолированной нейтралью (изолированная система) практически не делают в частных домах. Одним из существенных недостатков системы, где реализована изолированная система, является сложное обнаружение неисправностей.
Виды систем заземления
Существует несколько видов систем заземления:
TN-S – система, в которой нулевой защитный провод и нулевые рабочие проводники разделены. Эта система обеспечивает высокий уровень безопасности, но требует большого количества кабелей и проводов. Например, для сетей с трехфазным напряжением потребуется 5 проводов, а для однофазной – 3.
TN-C – система, в которой нулевые защитный и рабочий провод объединены в один проводник от источника до потребителя. Эта система менее безопасна и требует меньше проводов.
TT – система, в которой нейтральный проводник и провод заземления разделены и подключены к разным заземляющим устройствам. Эта система используется в зданиях, где невозможно использовать систему TN-C.
IT – система, в которой нейтральный провод источника электропитания надежно изолирована от земли либо устройства заземления, а на стороне потребителя выполнено защитное заземление. Эта система используется в лабораториях и на предприятиях, где необходимо обеспечить высокую степень безопасности.

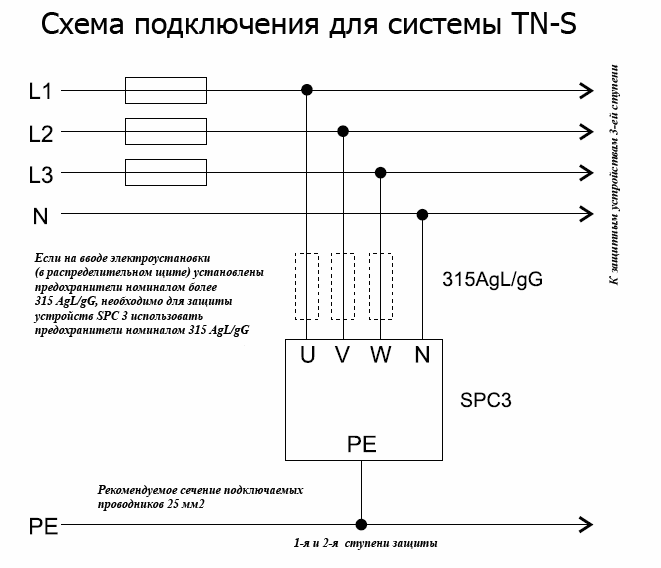

Принцип работы системы заземления TN-S
Электрическая схема питания электроприборов, подключённых к системе TN-S, а аналогична обычной схеме электроснабжения, которая использовалась со времён Теслы и Эдисона. Отличие заключается в наличии дополнительного провода, соединяющего корпус оборудования со средней точкой вторичной обмотки трансформатора. Разделение нейтрали N и заземления РЕ позволяет исключить попадание высокого напряжения на непредназначенные для этого части электроприборов.
В системе заземления TN-S нейтраль трансформатора соединяется с заземляющими устройствами напрямую, без автоматов или рубильников. Такая нейтраль называется «глухозаземлённой».
Согласно ГОСТ Р 50571.1-2009 п.312.2.1.1, заземлять проводник РЕ в дальнейшем нет необходимости. Однако при монтаже этой схемы следует учесть требования ПУЭ п.7.1.87, согласно которым в водном щитке этот провод присоединяется к системе уравнения потенциалов СУП.
Для этого соединяются следующие элементы:
- провод РЕ, приходящий из трансформаторной подстанции;
- стальные трубы коммуникаций, в том числе те, в которых проложены кабеля;
- металлические элементы конструкции и инженерных сооружений.
- корпус вводного электрощита и этажных щитков.
При пробое изоляции на корпус через заземление начинает идти ток, что вызывает отключение автоматического выключателя. Если же он недостаточен для срабатывания защиты то, благодаря заземлению, напряжение на корпусе будет отсутствовать. Это позволит избежать электротравмы, а появляющийся при этом ток утечки вызовет срабатывание УЗО.
Соединение большинства бытовых электроприборов с заземлением происходит в розетках с заземляющим контактом, во время монтажа к которому присоединяется провод РЕ.
Важно! В системах защитного заземления TN-S и TN-C-S розетки подключаются трёхжильным кабелем. К заземляющему контакту присоединяется провод с жёлтой или жёлто-зелёной изоляцией
Достоинства системы TN-S по сравнению с другими системами
На сегодняшний день система защитного заземления TN-S обеспечивает максимально возможную защиту людей от поражения электрическим током. Её надёжность можно ещё больше повысить, если дополнительно установить систему уравнивания потенциалов и подключить УЗО или дифавтомат.
Дополнительное достоинство этого вида защиты в отсутствии необходимости устанавливать контур заземления в каждом доме. Такие заземления, согласно ПТЭЭП п.2.7.9., требуют ежегодной проверки своего состояния. Естественно, в большинстве случаев она проводится формально или не производится совсем, что не делает проживание в доме более безопасным.
Ещё одно преимущество заключается в том, что вся электронная аппаратура, находящаяся в металлическом заземлённом корпусе, оказывается защищённой от высокочастотных помех. Такие помехи создают электробритвы, пылесосы, электросварка и другая аппаратура. Поэтому эту систему предпочитают работники, имеющие дело с компьютерными сетями, телевидением, звукозаписывающей и радиолокационной аппаратурой.
Единственный, но существенный, недостаток этой системы заключается в её более высокой цене, поэтому допускается использовать вместо схемы TN-S уже установленное заземление типа TN-C-S.
Заключение
Подводя итог статье можно увидеть, что система TN-S является лучшей из существующих видов заземления и должна применяться во всех новых электросетях. При невозможности заменить на эту схему существующие линии электропередач следует использовать схему TN-C-S.
Похожие материалы на сайте:
- 5 систем заземления согласно ПУЭ
- Система заземления TT для частного дома
Бесспорные преимущества TN-S
Повышенные материальные издержки и финансовые издержки монтажа и содержания подобных линий электропередач вполне оправдываются бесспорными преимуществами присущими этой системе заземления.
Во-первых, обеспечивает повышенную степень электропожаробезопасности. Данный вариант позволяет задействовать в оптимальном режиме устройства защитного отключения (УЗО). Вариант TN-C позволяет использовать УЗО, как средство защиты от токов утечки, однако срабатывать оно будет только при прикосновении к электроприбору с пониженным сопротивлением изоляции, что сопряжено с кратковременным протеканием электрического тока через организм человека. УЗО, подключенное в электрическую сеть со схемой заземления TN-S, отключает подачу электроэнергии к неисправному потребителю сразу же при появлении токов утечек.
Во-вторых, отпадают проблемы в создании и контроле технического состояния заземляющего контура объекта. Следует знать, что контур заземления требует постоянного контроля. Под воздействием времени и природных факторов устройство может выйти из строя, что повлечет за собой нарушение работы электрических систем, а самое главное, послужит угрозой жизни и здоровья людей.
В-третьих, нет необходимости в использовании перемычек, соединяющих металлические корпуса электроприборов с заземляющим контуром, которые могут создавать ряд неудобств и нарушать эстетическую привлекательность интерьера помещения.
В-четвертых, исключает наводки помех высокой частоты, оказывающих пагубное воздействие на работу электроники. Электроснабжение объектов, насыщенных чувствительной электронной аппаратурой, должно быть оборудовано раздельными нулевыми проводниками PE и PN.
Система заземления TN-C-S.
Схема
В системе TN-C- S во вводном устройстве электроустановки совмещенный нулевой защитный и рабочий проводник – РЕN разделен на нулевой защитный – РЕ и нулевой рабочий – N проводники.
У электроустановок с типом системы заземления TN-C-S нейтраль питающей линии является совмещенным нулевым защитным- PE и нулевым рабочим – N проводником (PEN). В системе TN-C-S все открытые проводящие части эктроустановки имеют непосредственную связь с точкой заземления трансформаторной подстанции.
В настоящее время в нашей стране активно ведется работа по повышению уровня электробезопасности в электроустановках жилых и общественных зданий.
Важнейшим аспектом этой работы является усовершенствование и упорядочивание требований нормативных документов, особенно в области стандартизации устройства электроустановок.
С целью расширения области применения электрооборудования класса защиты I по электробезопасности и с учетом решения «О развитии нормативной базы для безопасного применения электрооборудования класса защиты I по электробезопасности в электроустановках зданий», утвержденного Госстроем России,
Госстандартом России и Минтопэнерго России от 09.08.93, Департамент электроэнергетики и
Главгосэнергонадзор Минтопэнерго России приняли решение о внесении изменений в гл. 7.1 Правил устройства электроустановок (ПУЭ, 6-е изд., 1986 г.) «Электрооборудование жилых и общественных зданий».
В п. 2 этого решения указывалось:
«Ввести дополнительный абзац в п. 7.1.33:
В жилых и общественных зданиях линии групповой сети, прокладываемые от групповых щитков до штепсельных розеток, должны выполняться трехпроводными (фазный, нулевой рабочий и нулевой защитный проводники). Питание стационарных однофазных электроприемников следует выполнять трехпроводными линиями. При этом нулевой рабочий и нулевой защитный проводники не следует подключать на щитке под один
контактный зажим».
Таким образом, был сделан первый шаг по пути внедрения в России в электроустановках жилых и общественных зданий системы заземления TN-C-S.
Система заземления ТN-С-S, позволяет в комплексе с широким внедрением УЗО обеспечить высокий уровень электробезопасности в электроустановках без их коренной реконструкции
Обозначения для электроустановок напряжением до 1 кВ. |
| /1.7.3./ Для электроустановок напряжением до 1 кВ приняты следующие обозначения: система TN – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников; система TN-С – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении; система TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении; система TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания; система IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены; система ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника. Первая буква – состояние нейтрали источника питания относительно земли: Т – заземленная нейтраль; I – изолированная нейтраль. Вторая-буква – состояние открытых проводящих частей относительно земли: Т – открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети; N – открытые проводящие части присоединены к глухозаземленной нейтрали источника питания. Последующие (после N) буквы – совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников: S – нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены; С – функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике ( |
