Система отопления двухэтажного дома: типовые схемы и специфика проекта разводки

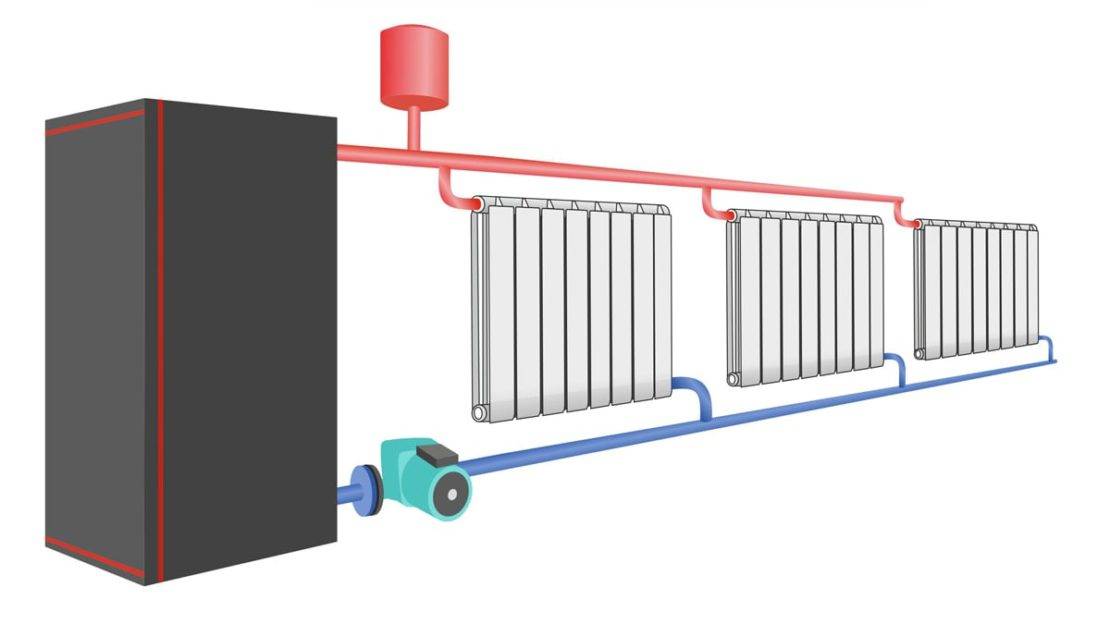

Однотрубный контур с циркуляционным насосом – просто сделать, но далек от совершенства

При однотрубной схеме разводки с включением в контур циркуляционного насоса (все обогреватели на этаже подключены к одной коммуникации) по ней подводится горячий теплоноситель и в нее же сбрасывается остывшая жидкость. Благодаря высокой скорости циркуляции при небольшой протяженности лежака температурная разница между первым от стояка радиатором и крайней батареей незначительная. Но при большой длине контура разница становится заметна.

Однотрубная разводка может функционировать как открытая система, так и с использованием мембранного расширительного бака. Если это усовершенствованная система, обычно оставляют атмосферный компенсационный резервуар. Когда же контур делают с нуля, устанавливают закрытый бак мембранного типа.

Однотрубная система отопления подойдет только для небольших помещений

Преимуществом такого контура является возможность его временной эксплуатации без участия циркуляционного насоса (при отключении электричества), хотя и с меньшей эффективностью. Для того чтобы отопление могло работать в двух режимах, насос устанавливают в байпас – специальную трубную обводную петлю с системой клапанов и запорных кранов. Циркуляционный насос ставится на более тонкую трубу, огибающую основную магистраль. Когда нагнетающее теплоноситель устройство работает, жидкость движется обходным путем, при этом кран на центральной трубе перекрыт. Если нет электричества, кран на байпасе перекрывают, но открывают на основной магистрали и теплоноситель начинает циркулировать естественно.

Однотрубная схема отопления 2-этажного частного дома эффективна только при небольшой площади этажей. В таких ситуациях есть смысл делать разводку одним трубопроводом – выходит экономнее по затратам материалов (труб, фитингов) и намного быстрее. Если же квадратура этажей значительная, придется потратиться на трубы и сделать самую эффективную разводку с помощью двух тепловых коммуникаций.

Основные узлы системы отопления

Котел, в котором происходит нагрев теплоносителя. Располагается ниже уровня радиатора и трубопроводов. После определения оптимального месторасположения котла необходимо наметить место установки радиаторов, прокладки трубопроводов и источника подачи воды в систему.

Трубопровод. Могут быть применяться стальные и пластиковые трубы. Металлические трубы характеризуются высокой теплопроводностью, высокой стойкостью к механическим воздействиям. К недостаткам относят подверженность коррозии.

Поливинилхлоридные трубопроводы имеют ряд преимуществ: малый вес, быстрый монтаж, длительный срок эксплуатации, устойчивость к коррозии. За счет низкой температуры уменьшаются тепловые потери в трубопроводах.

Важно! Антифриз нельзя использовать в качестве теплоносителя в трубах из металла.

Радиаторы – для осуществления теплоотдачи. Применяются из разных материалов:

• чугунные;
• алюминиевые;
• биметаллические.

Алюминиевые рассчитаны на давление до 18 атмосфер. Главным преимуществом является высокая теплоотдача. Не рекомендован слив теплоносителя из сети на долгое время из-за подверженности материала коррозии.

Элементы управления системой отопления

Биметаллические. Применяют при повышенных напорах до 40 атмосфер. Характеризуются высокой теплоотдачей и прочностью.

Стальные. Рассчитаны на работу при давлении до 8 атмосфер. Как и алюминиевые, подвержены коррозии.

Чугунные — классический тип радиаторов. Имеют высокий коэффициент теплоотдачи. Преимущества: медленное остывание, устойчивость к коррозии.

• Циркуляционный насос (в случае искусственной циркуляции) для принудительной подачи воды в систему.
• Расширительный бак – для отвода избыточного давления теплоносителя.
• Термостатический и предохранительный клапан.
• Запорная арматура.
• Приборы КИПиА.

Теплотехнический расчет системы отопления 2-х этажного частного дома

Теплотехнический расчет определяет рабочие параметры системы отопления — общую величину потерь тепла в здании, мощность оборудования, количество отопительных приборов и т.д.

Мощность теплогенератора рассчитывают по сумме теплопотерь дома, которая учитывает:

• площадь отапливаемых помещений;
• климатические условия местности;
• наличие и состояние, в котором находится термоизоляция помещений;
• материал и толщину наружных (несущих) стен, полов и перекрытий;
• конструкцию кровли, наличие технического этажа;
• герметичность и размер окон, уличных (балконных) дверей.

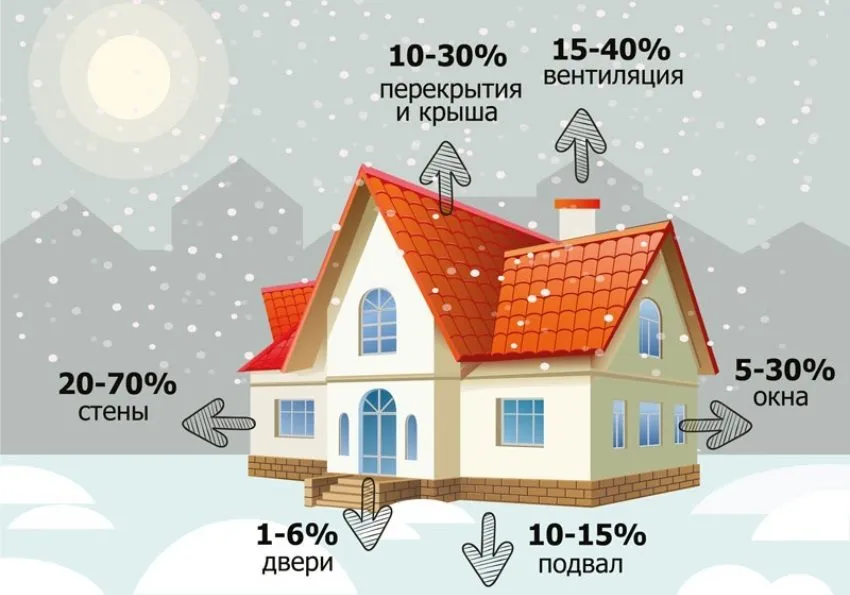

Теплопотери частного дома

Горизонтальная разводка

Горизонтальный тип разводки труб, в свою очередь, подразделяется на:

• лучевой (коллекторный);
• последовательный.

Для коллекторной схемы, которая, как самая популярная, будет подробнее описана далее, характерно наличие обособленной подводки для каждого радиатора.

Последовательный метод подразумевает существование отходящей от стояка единой отводки, пролегающей по периметру всех этажей и имеющей в составе подающую и обратную трубы.

Плюсы горизонтальной разводки:

• высокий показатель гидравлической устойчивости;
• возможность автоматически выставлять и поддерживать температуру в каждой отдельной комнате;
• при использовании схемы допускается установка отдельных теплосчетчиков, как двух, так и более;
• разводку такого типа можно размещать скрытно, не портя внешний вид комнат деталями трубопровода.

Минусы разводки:

• усложнённая схема запуска отопления: для обеспечения бесперебойной работы предварительно нежно выпускать из неё воздух;
• на всех радиаторах требуется устанавливать краны, чтобы спускать воздушные пробки;
• стоимость проекта, предусматривающего наличие коллектора, довольно высока, поскольку для обустройства необходимо закупить больше стройматериалов.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

• полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
• план одноэтажного дома;
• чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

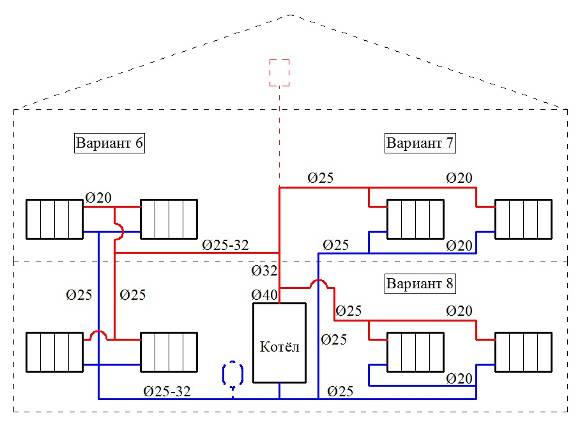

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

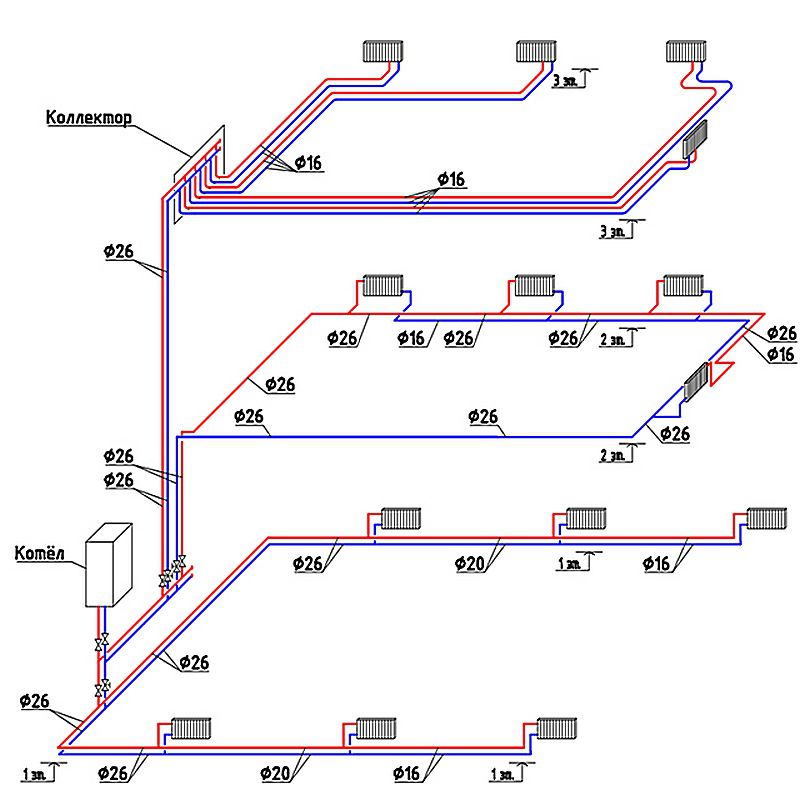

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

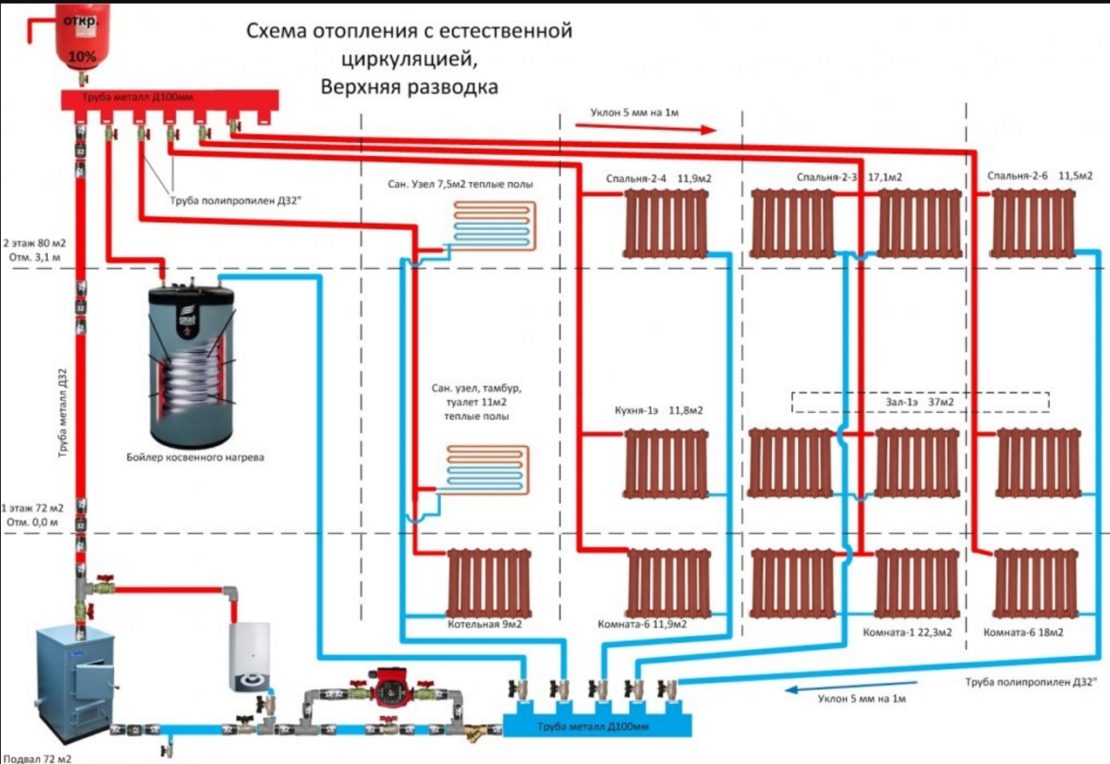

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

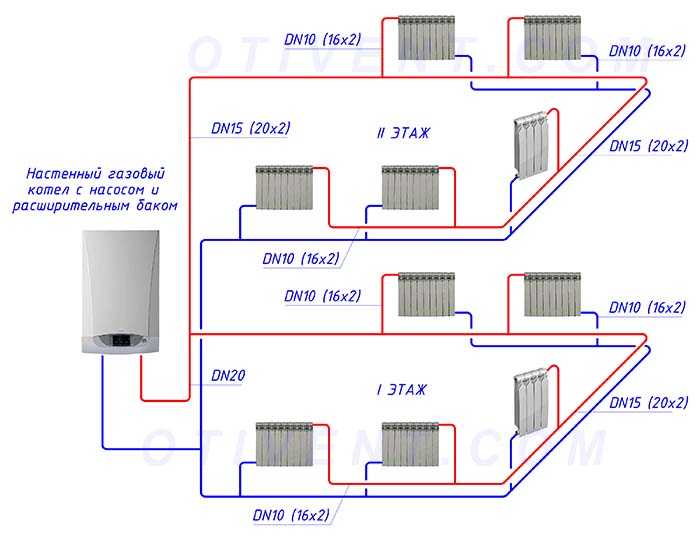

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Внедрение системы отопления в двухэтажный дом

Установка системы отопления в двухэтажный дом — это важный этап в создании комфортных условий для проживания. Правильно спланированная схема разводки системы позволит обеспечить равномерное и эффективное отопление по всему дому, сохраняя тепло даже в самых холодных зимних днях.

При внедрении системы отопления для двухэтажного дома, важно учесть особенности каждого этажа и правильно распределить тепловые ресурсы. Ведь на первом этаже, где обычно располагается гостиная и кухня, требуется больше тепла, чем на втором этаже, где находятся спальни

Для оптимального отопления двухэтажного дома рекомендуется использовать разводку теплого пола или радиаторную систему. Такая система обеспечит равномерное распределение тепла по всем помещениям, создавая комфортную температуру для вашей семьи.

При выборе системы отопления для двухэтажного дома также стоит учесть экономический аспект. Современные системы отопления позволяют существенно снизить расходы на энергию и сократить затраты на отопление дома

Это особенно важно в условиях повышения тарифов на электроэнергию и газ

Внедрение системы отопления в двухэтажный дом — это серьезный и ответственный процесс, требующий профессионального подхода. Наши специалисты имеют богатый опыт и готовы помочь вам с выбором и установкой оптимальной системы отопления, которая удовлетворит все ваши требования и позволит создать комфортные условия в вашем доме в любое время года.

Естественная и принудительная циркуляция

Самые подходящие схемы отопления двухэтажного дома бывают с естественным и с искусственным типом циркуляции. Модель с естественным типом циркуляции является независимой от электричества. Это является удобным в наши дни, так как не будут возникать различные проблемы, которые зависят от отключения электричества. При монтаже системы используются трубы с большим диаметром, а работы по разводке системы выполняются с уклоном.

В наличии должны быть: котел для отопления, расширительный бак, коллектор, трубопровод и отопительный агрегат. Вода в подобной системе циркулирует с помощью водяного насоса. Для прогрева котла применяется газ, керосин, дрова, уголь. Это также возможно при использовании электричества или других альтернативных источников обогрева.

Схема отопления с принудительной циркуляцией

Естественная циркуляция нагретой воды по трубам – еще актуальна, но отходит в прошлое

Сейчас в проектах отопления частного двухэтажного дома уже не встретишь чертежей отопительных контуров, работающих без включения в схему циркуляционных насосов. Но еще не так давно обогрев частных домовладений с индивидуальным водяным отоплением осуществлялся исключительно благодаря естественному движению воды по трубам. В некоторых домах, построенных и оборудованных всем необходимым раньше, системы отопления с самотечной циркуляцией теплоносителя функционируют по сей день.

Система отопления с естественной циркуляцией постепенно отходит в прошлое Рекомендуем

• Схема отопления одноэтажного дома с принудительной циркуляцией – какая лучше?
• Схема отопления частного дома с естественной циркуляцией – неэстетично, но практично
• Схема газового отопления частного дома – самостоятельное подключение настенного котла

За счет чего движется жидкость в таких трубных контурах? Циркуляцию здесь обеспечивает разница в плотности воды с различной температурой. Горячая жидкость легче (меньше плотность), поэтому стремится вверх, более холодная – вниз. Нагретый котлом теплоноситель уходит по стояку наверх, на его смену приходит остывшая вода из обратного трубопровода. Это называется конвекцией, которая обеспечивает половину энергии, необходимой для осуществления естественной циркуляции.

Вторую половину движущей силы придает жидкости гравитация. Чтобы сила притяжения действовала эффективнее, горизонтальные трубы контура (лежаки) устанавливают с уклоном в сторону движения теплоносителя. Подающий трубопровод наклонен к радиаторам отопления, обратный лежак – к котлу. Кроме уклона труб в самотечном контуре большое значение для успешного осуществления циркуляции имеют такие факторы:

• положение котла относительно обратной трубы (чем ниже установлен агрегат, тем лучше);
• диаметр трубных коммуникаций (чем шире просвет трубопровода, тем ниже сопротивление);
• сечение внутренних отверстий в батареях (та же закономерность, что и для труб).

Соблюдение этих правил позволяет сделать эффективный самотечный контур в доме своими руками. Однако условия, которые необходимо соблюдать при монтаже системы с естественным движением теплоносителя, являются причиной таких ее недостатков:

• громоздкие трубы (обычно стальные) нельзя проложить скрыто, они всегда на виду;
• для котла необходимо делать углубленную площадку, что делает неудобным его обслуживание;
• необходимо поддерживать разницу между горячим и остывшим теплоносителем не менее 25 градусов;
• оптимальными батареями отопления, имеющими наибольший внутренний просвет и меньшую подверженность коррозии (при естественной циркуляции в теплоносителе много воздуха), являются чугунные (выбор невелик);
• большой объем теплоносителя и необходимость монтировать громоздкий расширительный бак открытого типа;
• сложно провести правильные теплотехнические расчеты для равномерного обогрева комнат.

Кроме того, самотечный контур не способен полноценно обогреть габаритные постройки. Эффективная естественная циркуляция возможна при длине лежаков до 45 м и площади до 180 м2 (в двухэтажном доме). Эти минусы делают самотечные контуры минимально востребованными у домовладельцев. Но все же остаются приверженцы отопительных гравитационных систем, аргументирующие свои предпочтения такими преимуществами самотечных контуров:

• независимость от бесперебойной подачи электричества;
• бесшумность движения жидкости по трубам;
• эффективность отопительной системы при эксплуатации твердотопливных котлов (высокая инерционность частично нивелирует частые и значительные температурные перепады).

Жидкость по трубам в таких системах движется за счет разницы плотности горячей и холодной воды

При монтаже гравитационных контуров применяются две схемы трубной разводки – однотрубная, когда теплоноситель от батарей отводится по той же трубе, что и подается, и двухтрубная, когда подача жидкости и ее отведение обратно к котлу осуществляется двумя коммуникациями. Для отопления двухэтажного дома с естественной циркуляцией применяются те же схемы разводки. На второй этаж теплоноситель подается по стояку, отходящему от котла, остывшая жидкость сверху отводится по обратной вертикальной трубе. Лежаки на обоих этажах присоединяются к стоякам согласно примененной схемы разводки отопительных коммуникаций.

Виды сетей отопления для двухэтажных строений

Одноэтажный дом обогреть проще, не требуется особо сложных расчетов и материалов уходит меньше. Но и отопление двухэтажного дома бывает разным, классифицируется по многим показателям. В частности, различаются сети открытые и закрытые, по типу циркуляции воды есть принудительные и гравитационные.

Особенности открытой и закрытой системы

Вид определяется типом расширительного бака. Эта емкость устанавливается вне зависимости от типа системы и предназначается для сбора избытков объема теплоносителя. В процессе нагревания объем воды увеличивается, что повышает давление в магистрали. Чтобы не перегружать сеть, нужен расширительный бак – емкость соберет избыток объема воды. При остывании теплоносителя его объем снижается, давление падает – тут тоже пригодится расширительный бак, из него подается порция теплоносителя, давление нормализуется. В открытой сети устанавливается бак открытого типа, в закрытой – герметичного.

Вся схема состоит из следующих элементов:

• котел нагрева;
• трубопроводы подачи и обратной циркуляции теплоносителя;
• расширительный бак;
• батареи;
• циркуляционный насос;
• группа безопасности.

Особенности систем по типу классификации:

1. В открытую систему устанавливается открытый расширительный бак. Емкость может быть простым ведром с крышкой или без нее, устанавливают в самой высокой точке схемы. Врезается в трубопровод подачи, оснащается входным патрубком для подключения к магистрали. Мастера дополняют бак отводами для перелива и патрубками для доливания воды – эти детали нужны для компенсации избытка жидкости и дополнения при испарении.

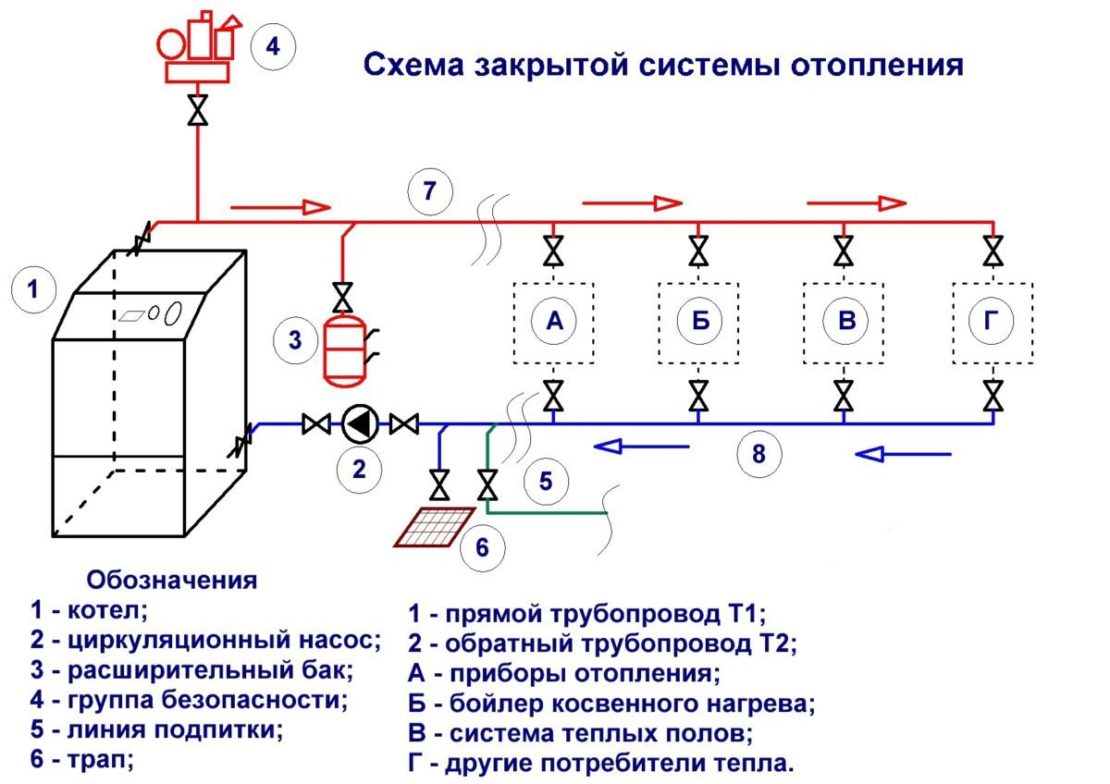

2. Закрытая сеть подразумевает установку герметичного расширительного бака мембранного типа. Производители предлагают котлы, уже оборудованные баками, но бывают нагреватели и без них. В последнем случае емкость ставят на обратный контур до насоса. Герметичный бак поделен мембраной на две половины – одна для воздуха, вторая для воды. При нагреве теплоносителя его объем увеличивается, мембрана смещается в сторону воздушной камеры. Как только вода остывает, давление падает, и мембрана давит на воду, корректируя уровень давления до нормального показателя.

Герметичный расширительный бак устанавливается в любой точке сети, но лучше сразу за котлом. Открытые системы чаще всего с гравитационной транспортировкой воды, но в двухэтажных домах удобнее интегрировать в сеть насос, чтобы обеспечить нормальную циркуляцию теплоносителя. Его монтируют с фильтром для очистки воды на контуре обратного тока жидкости.

В закрытые системы отопления интегрируется группа безопасности из предохранительного клапана, воздухоотводчика и манометра. Клапан срабатывает при возникновении перегрузки сети. Воздухоотводчик сбрасывает скопления кислорода в трубопроводах. Манометр совмещается с термометром – это поможет регулировать интенсивность нагрева воды и устанавливать нужный уровень температуры в доме.

Характеристики сетей с принудительной и естественной циркуляцией

Система отопления двухэтажного частного дома классифицируется по типу перемещения жидкости. Бывает гравитационной, принудительной.

Особенности:

Гравитационная или самотечная сеть отличается естественной транспортировкой жидкости по трубам и радиаторам. Циркуляция поддерживается за счет разной плотности нагретого и холодного теплоносителя. Плотность горячей воды выше, она быстрее продавливает трубы, уложенные с наклоном в сторону контура обратного тока. Котел устанавливается в нижней точке схемы, чтобы вода не встречала сильного гидравлического сопротивления. Уровень наклона до 10 мм на каждый метр трубы. На подающем контуре от котла ставится высокий разгонный стояк (размещение вертикальное).

Если котел для системы закрытого типа уже оснащен баком и насосом, дополнительно оборудование не докупается. При перебоях с подачей электричества насос устанавливается на байпас, чтобы сеть была универсальной и работала при отсутствии электропитания.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

В каких домах выгоден монтаж насосных однотрубных систем?

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

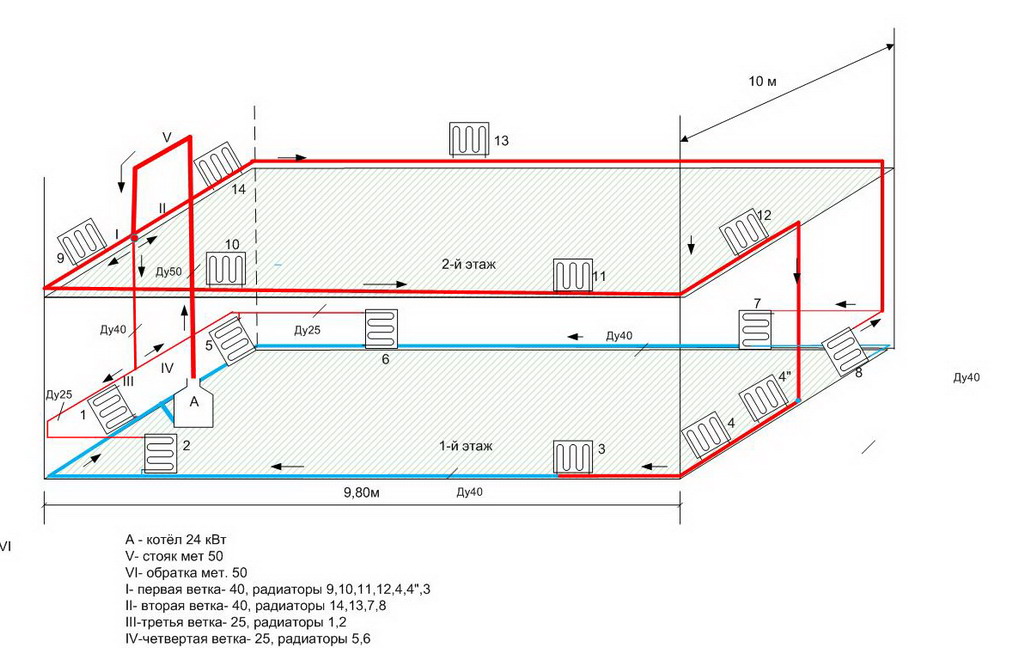

Однотрубная система смешанного (вертикально — горизонтального) типа.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу. Схематическое изображение правильного уклона в системе отопления

Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

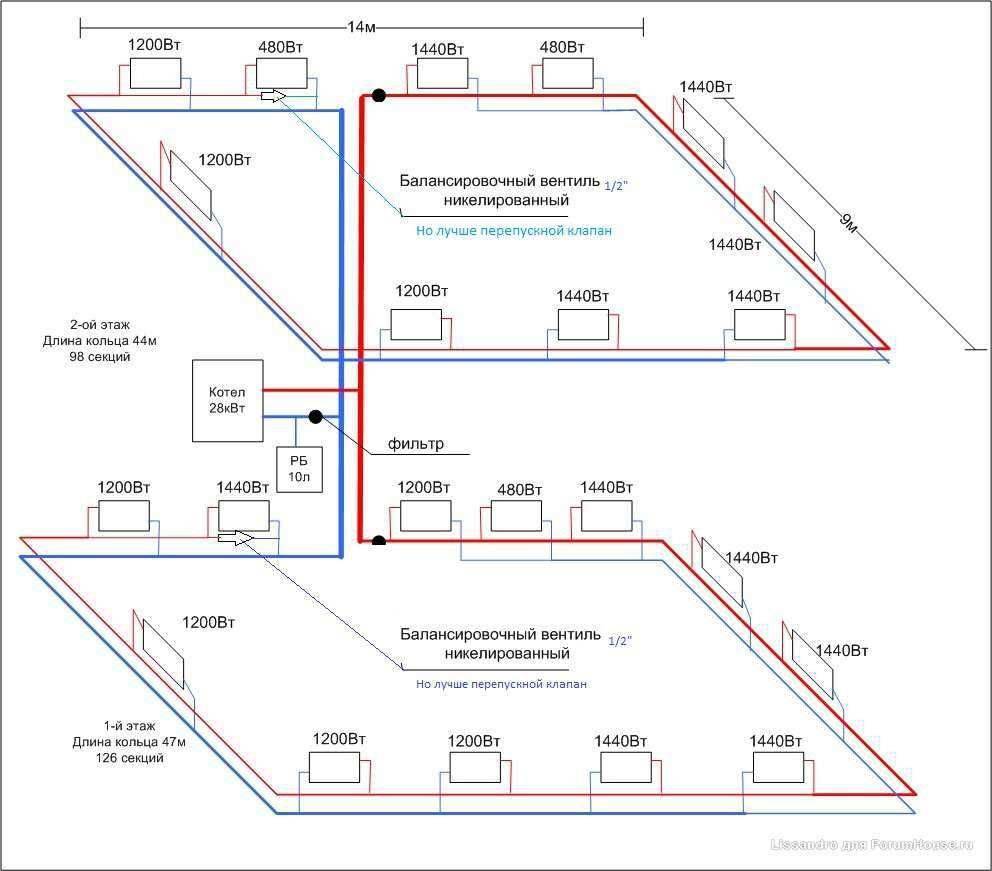

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Из чего состоит система отопления

Схема отопления двухэтажного дома с принудительной циркуляцией включает несколько основных элементов. Причем самостоятельно подобрать оборудование, которое потребуется для сборки и подготовки отопительной системы может быть затруднительно. Для этого требуется рассчитать потери тепла и ориентироваться во множестве нюансов монтажа.

Основным элементом системы является котел. Он может быть напольным или настенным и в процессе работы сжигать газ, твердое или жидкое топливо. Также, существуют и электрические котлы. Он фактически является сердцем системы, которое поддерживает заданные параметры на протяжении длительного времени.

Для обогрева обычно могут использовать несколько основных видов нагревательных элементов, которые могут комбинироваться между собой. К таковым относят:

1. Отопительные котлы.
2. Инфракрасные обогреватели.
3. Различные виды печей.
4. Камины.
5. Коллекторы солнечной энергии.

Обратите внимание! Причем активнее всего используют котлы с водяным контуром

Горизонтальные виды систем отопления

Горизонтальная двухтрубная распределительная система основана на коллекторном подключении радиаторов отопления. Гребенку располагают в специальном шкафу заводского изготовления. Элементы системы из полипропилена укомплектованы производителем.

Фирменная запорная арматура и фитинги ускоряют монтаж, улучшают качество сборки двухтрубной системы отопления с нижней разводкой из пропилена. Устройство индивидуальных врезок обеспечивает независимую работу элементов, повышает стабильность системы.

Коллекторный шкаф для системы отопления с теплым полом из полипропилена

Напольное отопление — тип водяного отопления, в котором греющие элементы, змеевики из полимерных труб, уложены в напольные конструкции. Каждое звено подключено к распределительной гребенке по независимой схеме отопления из пропиленовых труб. В частном доме, который оборудован теплыми полами, требуется балансировка независимых циркуляционных контуров.

Разобраться в устройстве системы отопления частного дома самостоятельно совсем несложно. Но для качественного обеспечения комфортного микроклимата в холодную пору лучше обратиться к специалистам.
