Свойства, маркировка и характеристики кабеля СИП

Марки

По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:

• Изоляция — из термопластичного светостабилизированного полиэтилена;
• Несущая жила — из алюминиевого сплава;
• СИП-1 — с неизолированной нулевой несущей жилой;
• СИП-2 — с изолированной нулевой несущей жилой;
• СИП-3 — с защитной изоляцией (6-35 кВ);
• СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
• СИПг — герметизированные СИП;
• СИПн — не распространяющие горение СИП.

Технические характеристики

Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)

СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.

• Температура эксплуатации: −60 ÷ +50°C;
• Монтаж при температуре: не ниже −20°C
• Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
• Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
• Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
• Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
• Срок службы для кабеля: не менее 45 лет.
• Гарантийный срок эксплуатации: 5 лет.

Следующие характеристики:

Расчетный наружный диаметр, масса проводов марки СИП-4:

Число жил × сечение, мм²	Наружный диаметр кабеля (геометрические размеры), мм	Расчетная масса кабеля, кг/км
без жилы освещения
2×16	15	131
2×25	18	195
2×35	20	256
2×50	23	355
2×70	27	491
2×95	31	649
2×120	34	813
3×16	16	197
3×25	19	292
3×35	22	383
3×50	25	533
3×70	29	737
3×95	34	973
3×120	36	1219
4×16	18	262
4×16	18	262
4×25	23	389
4×25	23	389
4×35	24	511
4×35	24	511
4×50	29	711
4×50	29	711
4×70	32	983
4×95	38	1298
4×95	39	1309
4×120	41	1626
4×150	45	1978
5×16	21.6	328
с жилами освещения
2×25+1×16	19	260
2×25+2×16	20.6	326
2×35+1×16	19.2	321
2×35+1×25	20	353
2×35+1×25	20	353
2×35+2×16	21.4	387
2×35+2×25	25	450
2×50+1×16	23	421
2×50+1×25	28	453
2×50+1×25
2×50+2×16	22.6	487
2×50+2×25	26	550
2×70+1×16	27	557
2×70+1×25	26.2	589
2×70+1×25
2×70+2×16	26.2	623
2×70+2×25	26.2	686
2×95+1×16	31	714
2×95+1×25	31	746
2×95+2×16	31	780
2×95+2×25	31	843
2×120+1×16	34	878
2×120+1×25	33.5	910
2×120+2×16	34	944
2×120+2×25	33.4	1007
3×25+1×16	22.3	358
3×25+2×16	26.4	423
3×35+1×16	22.4	449
3×35+1×25	26	481
3×35+1×25
3×35+2×16	26.4	515
3×35+2×25	28	578
3×50+1×16	26.4	599
3×50+1×25	29	631
3×50+1×25
3×50+2×16	30.2	664
3×50+2×25	31.4	728
3×70+1×16	30	803
3×70+1×25	31.1	835
3×70+1×25
3×70+2×16	33.4	868
3×70+2×25	35	932
3×95+1×16	35	1039
3×95+1×25	35	1071
3×95+2×16	39	1104
3×95+2×25	40	1168
3×120+1×16	36	1285
3×120+1×25	36.8	1317
3×120+2×16	41	1350
3×120+2×25	43	1414
4×25+1×16	24.8	455
4×25+2×16	27	520
4×35+1×16	26.4	577
4×35+1×25	28	609
4×35+1×25
4×35+2×16	29	642
4×35+2×25	29	706
4×50+1×16	29.8	777
4×50+1×25	31.4	808
4×50+1×25	31.4	808
4×50+2×16	31	842
4×50+2×25	31	906
4×70+1×16	34	1049
4×70+1×25	35	1080
4×70+1×25	35	1080
4×70+2×16	36	1114
4×70+2×25	36	1178
4×95+1×16	39	1363
4×95+1×25	40	1395
4×95+2×16	46	1429
4×95+2×25	42	1492
4×120+1×16	41	1691
4×120+1×25	42.2	1723
4×120+2×16	50.1	1757
4×120+2×25	44	1820

Допустимые токовые нагрузки проводов марки СИП-4:

Номинальное сечение токопроводящих жил, мм²	Допустимый ток нагрузки, А, не более	Допустимый ток односекундного короткого замыкания, кА, не более
10	76	0,87
35	160	3,20
50	195	4,60
70	240	6,50
95	300	8,80
120	340	10,90

Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:

Температура токопроводящей жилы, °C	Поправочные коэффициенты при температуре окружающей среды, °C
-5 и ниже	5	10	15	20	25	30	35	40	45	50
+90	1.21	1,18	1,14	1,11	1,07	1,04	1.00	0,96	0,92	0,88	0,83	0.78

Расчетные значения индуктивного сопротивления провода марки СИП-4:

Число и номинальное сечение токопроводящих жил, мм²	Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом
2×10	0,087
2×35	0,079
2×50	0,077
2×70	0,076
2×95	0,074
2×120	0,074
4×10	0,092
4×35	0,087
4×50	0,085
4×70	0,085
4×95	0,082
4×120	0,082

Марки провода

Конструкция изделия и материалы, применяемые для изготовления, разделяют самонесущий изолированный провод на такие основные виды:

• Маркировка СИП-1 указывает, что кабель имеет алюминиевые жилы, изолированные ПЭТ оболочкой. Изолирующее покрытие устойчиво к УФ лучам. Присутствующая нулевая жила бывает в двух исполнениях: с изоляцией и без нее. Марка СИП-1А идет с изолированной жилой, на что указывает маркировка буквой А;
• Марка СИП-2 имеет идентичную конструкцию, только отличается изоляционным материалом. Кабель, в частности фазные жилы, покрыты сшитым ПЭТ. Нулевая жила идет голой или изолированной, на что указывает маркировка буквой А, например, СИП-2А. Кабель этих марок применяют при монтаже ЛЭП до 1000 вольт. Причем его используют как для натяжки основных линий магистрали, так и для изготовления ответвлений к постройкам. Такие провода предназначены для регионов с холодным и умеренным климатом. Подойдет для дачи, если используется 380 вольт. По ГОСТ, каждый тип провода выдерживает определенную длительную температуру нагрева. Марка СИП-1(А) выдерживает до 70 о С, а собрат СИП-2(А) – 90 о С. Монтируя кабель, надо соблюдать минимально допустимый радиус изгиба. Правила гласят, что он равен не мене 10 наружным диаметрам кабеля.

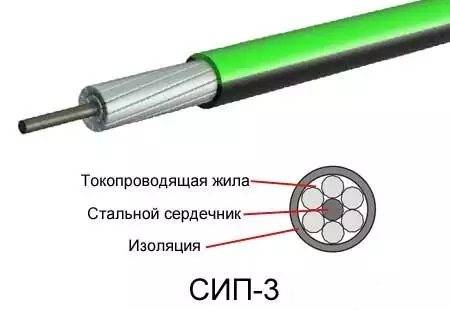

• Одножильный провод СИП 3 имеет особую конструкцию, состоящую из стальной сердцевины, оплетенной алюминиевой проволокой. Оплетка изготовлена не из чистого алюминия, а из сплава AlMgSi. Сверху провод изолирован сшитым ПЭТ, устойчивым к УФ излучению. Одножильный провод СИП 3 применяется при строительстве ЛЭП до 20 кВ. Использование рекомендовано для регионов с тропическим, холодным и умеренным климатом. По ГОСТ, рабочая температура составляет 70 о С, а длительно допустимая температура составляет от –20 до +90 о С.
• Кабель, маркированный как СИП-4, изготовлен из парных жил без нулевого провода. Нанесенная в конце маркировки буква Н говорит о том, что жилы изготовлены из сплава. Отсутствие буквы указывает на исполнение жил из чистого алюминия. Сверху жилы изолированы термопластичным ПВХ, устойчивым к УФ излучению.
• Марка СИП-5 аналогична по конструкции проводу СИП-4. Отличаются они только изолирующим материалом. Для этой марки изоляция изготовлена из сшитого ПЭТ, что позволяет увеличить длительность допустимой температуры на 30%. Изделия этих марок предназначены для строительства ЛЭП до 2,5 кВ. Их также используют для подвода к зданиям и обустройства освещения улиц. Рекомендован кабель для регионов с холодным и умеренным климатом. Кабеля можно использовать для дачи в качестве ответвления.

Краткие технические характеристики кабеля СИП разных марок представлены в таблице:

Положительные качества СИП-2

1. Можно использовать на общих опорах рядом с другими проводами;
2. Снижение затрат на использование;
3. В случае непредусмотренных контактов с фазными проводами под напряжением – безопасен;
4. Линия работает даже в случае схлестывания проводов;
5. При соприкосновении токонесущего провода и заземленных элементов КЗ исключено;
6. Простота конструкций, можно увеличить расстояние между опорами;
7. Сложность самовольного подключения;
8. Не нужно заменять изоляторы;
9. Можно производить ремонт, не отключая напряжение линии;
10. Индуктивное сопротивление ниже в 2,5-3 раза за счет изоляции, в отличии от провода АС.

Эксплуатационные характеристики, особенности монтажа

Рассматриваемые изделия применяются для передачи электроэнергии напряжением от 380 В до 1 кВ, а СИП-3 –до 35 кВ. Основными техническими характеристиками являются:

Параметры	СИП-1	СИП-2	СИП-3	СИП-4	СИП-5
Площадь сечения жил	От 16 до 120 мм²	От 16 до 120 мм²	От 35 до 240 мм²	От 16 до 120 мм²	От 16 до 120 мм²
Нулевой проводник	Да	Да	Нет	Нет	Нет
Напряжение линии, кВ	0,38 – 1,0	0,38 – 1,0	До 35	0,38 – 1,0	0,38 – 1,0
Материал изоляции	Термопласт. полиэтилен	Сшитый полиэтилен	Сшитый полиэтилен	Сшитый полиэтилен	Сшитый полиэтилен
Диапазон температур	От -60°C до +50°C	От -60°C до +50°C	От -60°C до +50°C	От -60°C до +50°C	От -60°C до +50°C
Допустимый R изгиба	min 10 D наружных	min 10 D наружных	min 10 D наружных	min 10 D наружных	min 10 D наружных
Рабочий ресурс	40 лет	40 лет	40 лет	40 лет	40 лет

Монтаж кабеля осуществляется при температуре окружающей среды не ниже -20°C, так как изоляционная оболочка становится ломкой и может повредиться при изгибании изделия. Иные показатели, характеризующие изделие, также сведены в таблицу:

Сечение фазной жилы, мм²	Количество проволок в проводнике, шт.	min—max размеры наружного D жилы, мм	Сопротивление проводника, Ом/км (не более)
16	7	4,6 – 5,1	1,91
25	//	5,7 – 6,1	1,2
35	//	6,7 – 7,1	0,87
50	//	7,85 – 8,35	0,64
70	//	9,45 – 9,95	0,44
95	//	11,1 – 11,7	0,32
120	19	12,5 – 13,1	0,25
150	//	14,0 – 14,5	0,21
185	//	15,45 – 16,15	0,17
240	//	17,75 – 18,45	0,13

Использование СИП позволяет заменить одним кабелем целую систему из четырех или более проводов, исключив при этом опасность перехлеста и последующего короткого замыкания.

Преимущества СИП при оборудовании воздушных ЛЭП

В отличие от традиционных оголенных алюминиевых проводов, используемых для передачи электроэнергии напряжением до 1 кВ, самонесущие изолированные провода обладают рядом преимуществ:

• высокая надежность, длительный рабочий ресурс;
• допустимость совместной прокладки с другими электрическими линиями;
• легкость и быстрота монтажа, безопасность для обслуживающего персонала и для возможных случайных контактов;
• отсутствие необходимости использования при установке изоляторов и сложных подвесных конструкций;
• наличие изоляции снижает воздействие внешних факторов (посторонних электромагнитных излучений) и понижает реактивное сопротивление линии;
• сопротивляемость полиэтилена налипанию снега и обледенению, снижает вероятность обрыва.

При монтаже СИП нет нужды в установке изоляторов и траверс

Некоторые модификации предусматривают помимо основных силовых жил в своей конструкции наличие дополнительных проводников меньшего сечения для использования в качестве осветительной линии, что делает изделие более функциональным.

Недостатки изолированных изделий

Основными слабыми местами описываемых кабелей по сравнению с неизолированными аналогами являются:

• менее эффективное охлаждение;
• меньшие значения допустимых токовых нагрузок при одинаковом сечении;
• более высокая стоимость.

Решение первых двух вопросов достигается путем применения изделий с большим сечением проводников. Это может показаться экономически невыгодным, однако перечисленные выше достоинства с лихвой покрывают указанные проблемы, а длительность эксплуатации вовсе сводит их на нет.

Все отличия СИП. Полный справочник

le class=”post-holder single-post”>


СИП – (Самонесущий изолированный провод) – скрученные в жгут изолированные жилы со светостабилизированным пластикатом, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. Выполняется по ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”

СИП подразделяется на 4 исполнения:
СИП-1Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”СИП-2Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской ФедерацииГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”СИП-3Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Прокладка производится в соответствии с  (7 издание, раздел 2 гл.2.5)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”Конструкция кабеля СИП-3:Данный самонесущий провод выполнен на основе жилы из алюминиевого сплава , вокруг которой наложена оболочка из сшитого светостабилизированного полиэтилена .

СИП-4Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется равномерно на все жилы), с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)

Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”

Классификация проводов СИП

На современном рынке, провод сип представлен следующими классификациями:

1. система с неизолированной несущей сталеалюминевой жилой (СИП-1);
2. системы с изолированной несущей жилой (СИП-2);
3. самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).

Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.

Провод СИП-1: основные характеристики и достоинства

Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.

Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.

Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.

СИП-2: основные достоинства, особенности и технические характеристики

Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)

У провода СИП 2 характеристики следующие:

• изоляция выполнена из сшитого полиэтилена (светостабилизированного);
• номинальной сечение жил от 16 до 120 мм²;
• максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
• максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
• номинальный ток составляет от 105 (1х16) до 340 А (3х120);
• срок службы данной марки составляет 25 лет.

СИП-3: особенности и описание

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.

Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.

Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.

СИП-4 и СИП-5: характеристики, описание и достоинства

Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.

Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.

Цветовое обозначение жил по ПУЭ

ПУЭ 7 (Правила устройства электроустановок) в плане цветовой и цифровой идентификации изолированных либо неизолированных жил проводников в пункте 1.1.29 опирается на ГОСТ Р 50462. Называется этот документ соответствующим образом: «Идентификация проводников посредством цветов и буквенно-цифровых обозначений».

Желтый цвет с зеленым должны использоваться только совместно в виде желто-зеленой расцветки. Выполнять идентификацию допускается также с помощью цветных меток. Делать это лучше по всей длине токопроводящей жилы. Маркировать цветом неизолированные проводники необходимо в местах соединений и на концах.

Принятая маркировка по цвету в цепях переменного тока

В однофазных цепях фазу предпочтительнее идентифицировать коричневой окраской. В трехфазных для обозначения фазных проводников рекомендуется использовать следующую расцветку:

• фаза 1 (Ф1 или L1, А) – коричневая;
• фаза 2 (Ф2 или L2, В) – черная;
• фаза 3 (Ф3 или L3, С) – серая.

В распределительных устройствах (РУ) разным фазам по ПУЭ соответствуют шины такой окраски:

• фаза 1 – желтая;
• фаза 2 – зеленая;
• фаза 3 – красная.

Кроме рекомендованных цветов, в качестве фазных токопроводящих жил используют проводники с другой окраской:

• розовый;
• красный;
• белый;
• бирюзовый;
• фиолетовый;
• оранжевый.

ГОСТ Р 50462 предписывает, чтобы любые 1,5 см изоляции по всей длине защитного проводника были окрашены одним из цветов не меньше, чем на 30 %, но не больше, чем на 70 %. А оставшуюся поверхность должен покрывать другой.

В качестве защитных проводников PEN-типа (объединяют в себе функции нейтрали и заземляющей жилы) могут использоваться проводки с изоляционным покрытием двух видов:

• желто-зеленым;
• синим.

В первом случае при монтаже токопроводящих проводков PEN-типа необходимо дополнительно маркировать (в местах соединений и по концам) синим, а во втором наоборот – желто-зеленым. Провода с синей изоляцией также могут в однофазных и трехфазных цепях выполнять функции заземленных фазных проводников.

Цепи постоянного тока

В сетях постоянного тока принято в качестве положительной полюсной жилы (+) использовать проводки с коричневой изоляцией, а для отрицательной (-) – с серой. Средний проводник (жила, соединенная со средней точкой в цепи постоянного тока) принято обозначать синим.

Для заземленных положительных и отрицательных полюсных проводников предпочтительным выступает также синий цвет. Чтобы не путать их со средним проводником, понадобится при монтаже использовать дополнительно буквенно-цифровые обозначения. Они наносятся по краям и в местах соединений.

В распределительных устройствах сети постоянного тока положительным проводникам соответствуют красные шины, а отрицательным – окрашенные синим. При наличии средней рабочей шины (М) ее окрашивают в голубой.

Арматура для СИП-2

1. Несущую нейтраль зажимают в анкерные клиновые зажимы (изоляция не снимается). При монтаже кабель располагается внутри зажима, сделанного из сплава алюминия, и фиксируется пластиковыми клиньями (рис. А). Типы зажимов: РА-1000, РА-1500, РА-2000.

2. Сборные поддерживающие зажимы PS-16/95 и комлект промежуточной подвески ES-1500, материалом для которых служит устойчивая к воздействиям атмосферы пластмасса, предназначены для подвешивания проводов на угловых и промежуточных опорах (рис. Б). Вместе со стальными оцинкованными кронштейнами они формируют поддерживающие узлы.

3. Соединительные зажимы марки MJPT и MJPT-N (для нейтрали).

Преимущества и недостатки

Перечислим основные достоинства проводов СИП:

1. Легкость установки и прокладки. Процесс отнимает меньше сил и времени по сравнению с монтажом других оголенных проводов. Нет необходимости крепить жилы на изоляторы.
2. Уменьшение вероятности несанкционированного подключения к линии. Коммутация требует определенных навыков и опыта работы, поэтому подобные действия могут выполнить далеко не все.
3. Изоляционные оболочки СИП производятся из качественного материала, отталкивающего мокрый снег и конденсат, что исключает серьезное обледенение линии. Если наледь и появляется, то в малых количествах.
4. Снижение вероятности удара током. Наличие изоляции проводников уменьшает риск поражения электрическим током в процессе проведения ремонтных работ и технического обслуживания ЛЭП. Многие операции могут быть выполнены без отключения напряжения.
5. Экономичность. За счет конструкции СИП провод в меньшей степени подвержен обрыву. На содержание уходят минимальные средства, провод может устанавливать на фасадах жилых зданий (за исключением некоторых категорий), благодаря чему уменьшается количество устанавливаемых опор.
6. Пониженная индуктивность. Благодаря низкому реактивному сопротивлению в проводе значительно меньше количество потерь по мощности и напряжению. Это исключает формирование токовых наводок и позволяет крепить СИП на опоры для низковольтных линий.

Из недостатков можно выделить:

1. Высокая стоимость в сравнении с простыми оголенными проводами. По вполне объективным причинам цена на СИП значительно выше стоимости на обычные неизолированные кабели.
2. При использовании СИП нужно обращаться к квалифицированным специалистам. Только они могут выполнить качественные монтаж и обслуживание ЛЭП с применением данных проводов. Связано это с тем, что подобные изделия появились сравнительно недавно, поэтому еще не получили столь широкого распространения. Добавьте ко всему этому то, что отечественные системы электрического снабжения не приспособлены для перехода на самонесущие изолированные проводники.

Технические характеристики СИП 1,2,3,4

Конструкция проводных марок СИП включает 4 жилы, скрученные с шагом 80-150 см, из которых проводят электроток от 1 до 4. Они имеют круглую форму и состоят из 7 (до 95 мм2) или 19 проволок. Материал жил — алюминий (токопроводники) и его сплавы (несущие, проводник в СИП-3). Изолятор жил выполнен из СПЭ.

В некоторых исполнениях СИП-проводов могут присутствовать вспомогательные проводники, которые используются либо для электроподключения осветительных приспособлений, либо как контрольные проводники, необходимые для работы разного рода измерительных или релейных электроустройств. Наиболее часто вспомогательные жилы имеются в конструкции СИП-проводов с сечением нуль-жилы от 50 мм2.

Марки СИП устойчивы к налипанию льда и снега, УФ-излучению, имеют низкий уровень реактивных потерь, не создают КЗ при перехлестном касании, их монтаж и обслуживание достаточно просты и финансово доступны.

Отличие проводов СИП 1,2,3,4 состоит в конструктивных особенностях, которые связаны с функциональным предназначением изделий. Поговорим о них немного подробнее.

Характеристики СИП 1

Марка СИП 1 оснащена несущей алюминиевой нуль/нейтраль-жилой со стальным сердечником, которая не имеет изоляционного слоя (кроме исполнения с индексом «Н»), в отличие от фазных и вспомогательных проводников (если они есть). Сфера применения провода — воздушные линии передачи электроэнергии, рассчитанные на электронапряжение до 1 кВ.

Характеристики СИП 2 и СИП 2А

Отличие СИП 2 от марки СИП 1 заключается в наличии изолятора нулевой несущей жилы, который изготавливают из сшитого полиэтилена. Сфера применения провода — ЛЭП до 1кВ, расположенные в климат-зонах с активными атмосферными воздействиями. Некоторые заводы производят марку СИП 2 без изоляции нуль-жилы, при этом в исполнении СИП 2А она оснащается изоляционным слоем из СПЭ.

Характеристики СИП 3

Марка СИП 3 выполнена в виде моножильного изделия с изолированным светостабилизированным сшитым полиэтиленом мультипроволочным проводником из сплава алюминия. Сфера применения провода — ВЛ, рассчитанные на электронапряжение 10-35 кВ.

Характеристики СИП 4

В отличие от СИП 2, марка СИП 4 не оснащена несущей нуль-жилой. Поэтому сфера применения провода ограничивается созданием ответвлений от опор ЛЭП к частным домам и прочим потребителям электротока напряжением до 1 кВ.

Характеристики СИП 5

Отличие проводов СИП классов 4 и 5 — в материале изолятора. В марке СИП 5 он выполнен из светостабилизованного сшитого, а в СИП 4 из термопластичного полиэтилена СПЭ. Остальные технические характеристики и сфера применения этих проводов идентичны.

Выбор сечения и проверка изделия

Отправляясь в магазин за покупкой самонесущего изолированного провода, обратите внимание на расчетный ток. Для подсчета требуемой величины формируют схему, в которой учитываются длина участков электросети и нагрузка на каждом из них. После того как подсчитаете ориентировочное значение тока, сопоставьте его с тем, который указан в таблице ниже, чтобы выбрать марку СИП и величину сечения

Таблица сечений СИП в зависимости от допустимых токов:

После того как подсчитаете ориентировочное значение тока, сопоставьте его с тем, который указан в таблице ниже, чтобы выбрать марку СИП и величину сечения. Таблица сечений СИП в зависимости от допустимых токов:

Сечение жил, кв. мм	Допустимый ток для изоляции из LPDE	Допустимый ток для изоляции из сшитого полиэтилена
16	70	100
25	95	130
35	115	160
50	140	195
70	180	240
95	220	290
120	250	340

Например, если расчетный ток составил 110 А, то нужно приобрести СИП-1 сечением 35 кв. мм или СИП-2 сечением 25 кв. мм. Последний вариант является предпочтительным, поскольку такой провод будет легче, крепче и более защищен от воздействия ветра и атмосферных осадков.

Совет! Выбирая СИП, старайтесь покупать провод с токоведущими жилами большего диаметра, чем требуется в соответствии с расчетом. Это позволит покрыть любые увеличения нагрузки, которые случатся в будущем.

Прежде чем выполнять монтаж провода, убедитесь в целостности всех жил. Для этого используется мультиметр:

1. Переключите тумблер на положение «Прозвонка» сектора сопротивлений, затем соедините друг с другом щупы красного и черного цветов. В случае исправности прибора вы услышите сигнал, указывающий на активированный режим прозвонки.
2. Двумя щупами коснитесь обоих концов СИП-провода. Если на проводнике нет повреждений, то вы услышите звуковой сигнал, указывающий на то, что заряд дошел из одного конца в другой.
3. Данные действия нужно будет повторить для каждой жилы.

Аналогичные проверки следует проводить для тумблера, установленного на секторе измерения сопротивления от 200 Ом до 200 кОм. Если на дисплее будет показан «0», то проводник целый, «1» – на линии есть обрыв.
