КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Система заземления TN-C
Это одна из самых первых схем заземления, наиболее экономичная и простая. Заземляющий и нулевой провода объединены в один на всем протяжении цепи. Это как раз тот случай, когда происходит зануление нетоковедущих частей приборов. Самый главный недостаток такой системы — при обрыве ноля возникает опасность возникновения фазового напряжения прямо на корпусе прибора. Проще говоря, если при таком обрыве произойдет прикосновение не изолированного фазового провода к корпусу, то нолем станет тот, кто первый прикоснется к прибору. Соответственно, через него пойдет ток.
Система заземления TN-C: 1 — заземление нейтрали; 2 — токопроводящие части
Объекты, требующие оснащения контуром
В обязательном порядке должны заземляться:
- помещения, где работают станки, приборы и источники освещения с металлическими корпусами и кожухами;
- комплектные трансформаторные подстанции, а также здания, в которых размещено электротехническое оборудование со стальными корпусами;
- вторичная обмотка измерительного трансформатора;
- металлические трубопроводы для кабелей, помещения, где одновременно расположены металлоконструкции и кабели, провода.
Не требуется заземлять устройства, которые установлены на уже заземленное оборудование, автоматы защиты в электрощитках, электроизмерительные устройства.

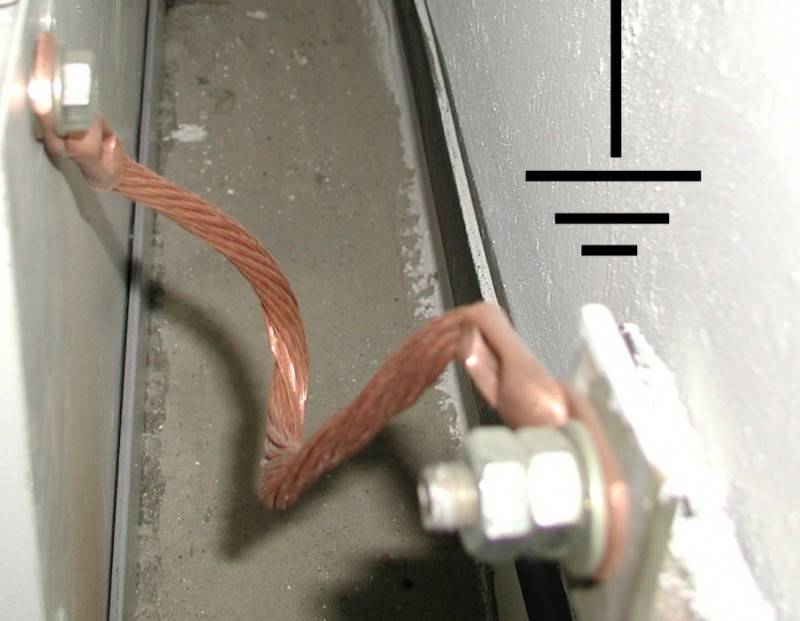

Видимый контур ‒ абсурд
Видимое заземление ПУЭ не регламентирует. И требовать сделать всю систему заземления видимой абсурдно. Существуют открыто проложенные проводники, которые маркируются согласно ряду стандартов. Кроме того, разборные части заземления должны быть видимы и доступны в местах соединения. А полноценная проверка заземляющей системы проводится испытанием с составлением акта.
Если же вы не уверены, как следует организовать заземление оборудования или хотите получить гарантию от опытных профессионалов, обращайтесь в «Алеф ЭМ». Мы проектируем и устанавливаем заземляющие системы с 2009 года.
3.2.1. Определения
Под заземлением понимают как соединение с грунтом Земли, так и соединение с некоторым «общим проводом» электрической системы, относительно которого измеряют электрический потенциал. Например, в космическом корабле или самолете «землей» считают металлический корпус. В приемнике с батарейным питанием – систему внутренних проводников, которые являются общим проводом для всей электронной схемы. В дальнейшем мы будем использовать именно такое понятие «земли», не беря в дальнейшем это слово в кавычки, поскольку оно давно стало физическим термином. Потенциал земли в электрической системе не всегда равен нулю относительно грунта Земли. Например, в летящем самолете за счет генерации электростатического заряда потенциал земли (корпуса) самолета может составлять сотни и тысячи вольт относительно поверхности Земли.
Уменьшенным вариантом земли космического корабля является «плавающая земля» – не соединенная с грунтом Земли система проводников, относительно которой отсчитывается потенциал в отдельной части электрической системы. Например, в модуле аналогового ввода с гальванической развязкой внутренняя аналоговая земля модуля может не соединяться с грунтом Земли, т.е. быть “плавающей”.
Под защитным заземлением понимают электрическое соединение проводящих частей оборудования с грунтом Земли через заземляющее устройство с целью защиты персонала от поражения электрическим током.
Заземляющим устройством называют совокупность заземлителя (т.е. проводника, соприкасающегося с землей) и заземляющих проводников [].
Общим проводом (проводником) называют проводник в системе автоматики, относительно которого отсчитываются потенциалы. Обычно он является общим для источника питания и подключенных к нему электронных устройств. Примером может быть провод, общий для всех 8 входов 8-канального модуля аналогового ввода с одиночными (не дифференциальными) входами. Общий провод во многих случаях является синонимом земли, но он может быть вообще не соединен с грунтом Земли.
Сигнальным заземлением называют соединение с землей общего провода цепей передачи сигнала.
Сигнальная земля делится на цифровую землю и аналоговую. Сигнальную аналоговую землю иногда делят на землю аналоговых входов и землю аналоговых выходов.
Силовой землей будем называть общий провод в системе, соединенный с защитной землей, по которому протекает большой ток (большой по сравнению с током для передачи сигнала).
В основе такого деления земель лежит различный уровень чувствительности к помехам аналоговых и цифровых цепей, а также сигнальных и мощных (силовых) цепей, и, как правило, гальваническая развязка между указанными землями в системах промышленной автоматизации.
Глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземлителю непосредственно или через малое сопротивление (например, через трансформатор тока).
Нулевым проводом называется провод сети, соединенный с глухозаземленной нейтралью.
Изолированной нейтралью называется нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству.
Занулением называют соединение оборудования с глухозаземленной нейтралью трансформатора или генератора в сетях трехфазного тока или с глухозаземленным выводом источника однофазного тока [].
Ниже мы будем также использовать термин “кондуктивный” – от слова “conductor” (проводник) – связанный с проводимостью материала, например, кондуктивная помеха наводится через проводник, соединяющий две цепи.
Конструкция
Очень важно знать, что по Правилам устройства электроустановок (ПУЭ), главная заземляющая шина может быть изготовлена из стали или меди. Самым основным материалом является медь, так как обладает хорошей проводимостью, медленно окисляется, находясь под напряжением (что делает процесс окисления более быстрым), не ржавеет. Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве
Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме
Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве. Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме.
Запрещено использовать для такого назначения алюминий. На сегодняшний день такие рейки не производятся, однако некоторые люди могут их изготовить самостоятельно, не зная определенных аспектов электротехники. Алюминий быстро подвергается коррозии, и имеет меньшее сопротивление. При постоянной работе контура может иметь низкий срок эксплуатации, а вследствие – низкий уровень безопасности. Главная заземляющая шина должна иметь несколько меньшее сечение, чем защитный проводник или же нулевого рабочего проводника силовой линии.
В заземляющей шине РЕ с электроустановками до 1000 вольт проводники должны иметь разное сечение. Сечение не должно быть меньше 10 мм2, если он сделан из меди, для алюминия – 16 мм2, а для стального проводника – 75 мм2.
Медная шина под заземление на 19 дюймов (19”) может иметь места для подключения 14 или 18 направляющих одновременно. Соответственно на полосе будет размещено 14 и 18 болтов для крепления. Обычно имеет 2 изолятора. Помещается 19 дюймовая рейка с 14 разъемами в специальный установленный шкаф №19 или 19 стойку, а затем подключается к общей системе заземляющего контура здания при помощи ПВЗ провода. 19 дюймовая шина (например, TLK-ERH-CU) предназначена для подсоединения контактов с сечением в 2,5 мм2. Панель на 19 дюймов может быть сделана из листовой стали и из меди.
Комплект заземления может быть сделан из омедненной стали 14,2 мм, что сделает деталь более дешевой. Достаточно часто приобретают заземляющий элемент ШЗ-U1 на 14 подключений или TLK компоненты. Обычно 14 разъемов достаточно для подключения более десятка квартир, распределив равномерно нагрузку.
Может быть приобретена конструкция со встроенными заземляющими шинами. Например, DIN рейка. DIN рейка представляет собой собранное оборудование в одном ящике, которая имеет разборную конструкцию. В комплекте с DIN рейкой идет размещение специального коммутирующего устройства на 220 вольт для питания аппаратуры.
Панель включается в себя DIN рейку, три нулевые шины на изоляторе. Максимальное количество одновременно подключенных автоматических выключателей – 22.
А панель DIN 4U можно установить дополнительно счетчик электрической энергии.
На сегодняшний день можно приобрести 3 вида реек: DIN U3 под автоматические выключатели, DIN U3 под «автоматы» и с заземляющими шинами, а также DIN U4 с таким же модельным рядом. DIN рейка имеет антикоррозийное покрытие в виде серого порошкового покрытия. Также распространена заземляющая шина TLK-ERH-CU. Это сертифицированная продукция торговой марки TLK. TLK-ERH-CU имеет достаточно низкую цену и хорошее качество. Такая шина от TLK состоит из меди в 19 дюймов.
Размещение данной конструкции должно быть таким, чтобы к ней был свободный доступ без серьезных препятствий. Если при необходимости нужно сделать отключение или подключение защитных контактов заземляющего контура, замену рейки, то у обслуживающего персонала здания не должно возникать трудностей. В зависимости от схем электрических цепей в многоэтажном жилом или промышленном здании, главная заземляющая шина обязательно должна иметь минимум 5 присоединений одновременно. Лучше всего на 14 и больше, например, шина для заземляющего контура от TLK на 19 дюймов.
Один из способов присоединения проводников к данной заземляющей конструкции – сварка. Использование сварочного аппарата для закрепления контактов позволяет сделать это надежно, не нарушив проводимости. Отделять их можно при помощи специального набора инструментов и оборудования.
Тестирование
По завершении монтажных работ необходимо протестировать контур заземления на нормируемые показатели. Для испытания потребуются точные измерительные приборы, не всегда имеющиеся в распоряжении пользователя.
Проверка контура заземления
В отсутствие требуемого оборудования следует воспользоваться простейшими способами, один из которых описан ниже (он подходит только для частного дома).
Во-первых, нужно взять достаточно мощную нагрузку (такую как утюг, например, с потреблением порядка 2-4 кВт). Во-вторых, необходим специальный переходник с обычной розеткой на одном из концов (второй из них выполняется в виде двух отдельных проводов). Далее, один из них следует оформить в виде изолированного одиночного контакта, а на конце второй сделать толстую петлю.
После этого необходимо подсоединить полученную петлю к свободной колодке на заземляющей шине в щитке. Одиночный изолированный контакт следует воткнуть в фазную клемму розетки, ближайшей к нему (нарушать порядок подключения концов переходника к фазе и земле ни в коем случае нельзя). После всех этих манипуляций нагревательный прибор окажется включенным в питающую цепь через сопротивление самодельного контура заземления. Затем нужно измерить напряжение в сети посредством мультиметра при включенном утюге и без него.
Небольшая разница в показаниях двух описанных измерений означает, что изготовленный заземлитель вполне работоспособен. Если же они отличаются очень намного – контур придется доработать (увеличить количество штырей, например).
О том, как проверить наличие правильного заземления мультиметром, мы рассказывали в соответствующей статье!
Каким бывает заземление?
Затрагивая тему устройства заземления, стоит особо подчеркнуть, что есть два различных его вида.
- Во-первых, защитное.
- Во-вторых, рабочего типа.
Также существует сразу несколько подгрупп, среди которых наиболее известно радиозаземление, контрольное и инструментальное.
Остановимся для начала более подробно на рабочем заземлении.
Есть целый ряд различных электрических установок, работать которые чисто технически не будут должным образом в том случае, когда они не заземлены.
Защитный вид устраивается, как правило, как раз для обеспечения должной безопасности работы электрических установок. Его можно разделить еще на несколько подвидов, но для этого необходимо знать назначение.
Особенности подключения ГЗШ в схемах TN-С и TN-С-S
В схемах собранных по этим стандартам заземляющий провод отсутствует или совмещается на отдельных участках проводки с нулевым N-нейтральным, допускается в качестве ГЗШ использовать РЕN шину. В распределительном щите на эту шину заводятся все провода от контура заземления, ЛЭП и заземление от различных групп проводки здания. При этом шина заземления соединяется отдельным проводом с шиной для линий с изолированной нейтралью N.
Таким образом, можно использовать стальной корпус шкафа в качестве главной шины заземления
Подключение ГШЗ в ВРУ расположенных на столбах ЛЭП
Особенность этого варианта подключения заключается в том, что шкафы ВРУ на столбах, имеют собственный заземлитель и очень часто подключаются к дому через кабель на троссовой подвеске.
В этих случаях на ГЗШ заводится провод от заземления столба, заземляющая линия ЛЭП, отвод от металлического троса. Кроме того главные шины ВРУ столба и ВРУ дома соединяются отдельной линией. Трос заземляется с обеих сторон, на шину возле ЛЭП и на шину в ВРУ для дома.
Требования ПУЭ к главной шине заземления
Правила устройства электроустановок в пункте 1.7.119 определяют основные требования по установке главной заземляющей шины, для сетей до 1 кВт. Она в большинстве случаев размещается в шкафах распределительных устройств, при большом количестве заземляющих проводников используется отдельный шкаф.
Для схем заземления типа TN-С в распределительных устройствах разрешается использовать шину РЕ как ГШЗ, сечение которой не должно быть меньше проводов заземления которые к ней подсоединяются. Для главной шины заземления применяют медь, в крайнем случае, устанавливают сталь, грубейшей ошибкой является использование алюминиевых полос. Это категорически запрещается по причине разности сопротивления на контактах из различных металлов. Такие контакты греются, проводимость снижается, при больших токовых нагрузках болтовые соединения могут полностью выгореть.
Соединения осуществляются разборные с помощью специальных инструментов, чаще всего это болтовые крепления с шайбами и гайками. Концы проводов опрессовываются медными наконечниками с отверстиями под болты и завинчиваются на шину. На стене возле шины или выделенном для нее отдельном шкафу наносится символический знак.
Пункт 1.7.120 определяет, что для помещений имеющих два и более отдельных ввода, каждый шкаф РУ оборудуется отдельной шиной заземления. На трансформаторных подстанциях устанавливается собственная шина с заземляющим контуром, РЕN проводник от которых уходит на ГШЗ ВРУ (вводное распределительное устройство) помещений с электроустановками. Заземляющие шины на разных РУ для выравнивания потенциалов должны соединятся проводом. Сечение проводника не должно быть меньше ½ большего провода, который приходит на одну из ГШЗ в ВРУ с трансформаторной подстанции.
Для соединения нескольких шин от разных ВРУ допускается использование металлоконструкций различного назначения если они неразборные имеют непрерывный электрический контакт. При этом надо учитывать требования пункта 1.7.123, который запрещает применять в качестве РЕN проводника:
- трубы газораспределительных систем;
- трубопроводы с горючими материалами;
- конструкции систем отопления, водоснабжения и канализации;
- свинцовые и металлические оболочки бронированных кабелей;
- трос несущий кабель для электрической проводки.
Обратите внимание на часто допускаемую ошибку, заземлять эти конструкции на главную шину заземления можно и даже нужно, пункт 1.7.20. Но делать прямые соединения шин, на разных шкафах используя перечисленные конструкции, пункт 1.7.123 запрещает. С первого взгляда заземление троса и трубопровода на ГШЗ ВРУ обеспечит их прямое соединение, но при ремонте или демонтаже этих систем цепь будет разорвана
С первого взгляда заземление троса и трубопровода на ГШЗ ВРУ обеспечит их прямое соединение, но при ремонте или демонтаже этих систем цепь будет разорвана.
Поэтому используются только неразборные токопроводящие конструкции, надежнее всего провести многожильный медный провод с желто-зеленой изоляцией, соответствующей обозначению заземляющего РЕN проводника. В этом случае соединение обеспечивающее распределение потенциала растекания, будет автономное не зависящее от других систем.
Назначение ГЗШ
Задача ГЗШ – обеспечить на вводе в здание или электроустановку нулевой защитный потенциал относительно земли. Для этого к ней и подключается контур заземления. С ГЗШ в конечном итоге через кабели отходящих линий или напрямую соединяются корпуса электрооборудования и сторонние проводящие части, которые могут в процессе эксплуатации оказаться под опасным потенциалом. Происходит это при нарушении изоляции внутри проводящих оболочек щитков, станций управления, корпусов электродвигателей, светильников. Все бытовые электроприборы, имеющие металлический корпус, при внутренних повреждениях тоже могут оказаться под напряжением.
Электрический контакт человека с конструкциями, оказавшимися под напряжением из-за нарушения изоляции, называют косвенным прикосновением. Различают еще прямое прикосновение, когда человек напрямую касается токоведущих частей под напряжением.
В электроустановках с системой заземления TN дополнительно произойдет еще и защитное отключение. Уходящий в контур заземления ток будет иметь значение, достаточное для срабатывания автоматического выключателя питающей линии. Если ток превысит установку срабатывания отсечки, то сработает она; если же его не хватит, то автомат отключится от перегрузки. Этот процесс и называют защитным отключением.
В системах заземления ТТ для того, чтобы произошло защитное отключение, тока может не хватить, так как заземляющие устройства питающей объект подстанции и его собственное ЗУ не связаны друг с другом электрически. Связь осуществляется только через поверхность земли. Но при этом опасный для жизни потенциал все равно будет снижен. Отличие только в способе защитного отключения – для этой цели потребуется УЗО, реагирующее не на ток короткого замыкания, а на дифференциальный ток.
Как просто представить работу заземления в бытовой проводке
Опасность электрической энергии очень хорошо помогает понять принцип работы мышеловки: проголодавшаяся мышка выходит из норки, а перед ней на специальной подставочке лежит аппетитная корочка хлеба, да еще сдобренная капелькой ароматного масла.
Подходит зверек к предложенному угощению, чуть-чуть дотрагивается до него, а скрытая сила мощной пружины моментально бьет по мышке металлической рамкой… Точно так, совершенно неожиданно, человек получает травмы от электричества.
Электрический ток всегда протекает только внутри замкнутой цепи под действием приложенного напряжения. Он направлен от потенциала большей величины к меньшему. Когда же эта цепочка разорвана, то тока нет, а риск попасть под его действие огромный.
В наших жилищах существует довольно много факторов, когда опасный потенциал, например, фазы может проникнуть на токопроводящие конструкции (корпус бытового прибора), и остаться на них потому, что дальнейшая цепь изолирована диэлектрическим слоем.
Этим свойством пользуются «шутники», не до конца представляющие последствия своих действий.
Стоит только создать контакт высокого потенциала с землей, как через нее (почва обладают высокой проводимостью) сразу протекает ток, отводящий эту энергию. Если на его пути оказывается живое существо, то судьба его не завидна.
Поэтому все токопроводящие корпуса современных бытовых приборов специально (преднамеренно) соединяют через заземляющие устройства (ЗУ). Этим достигается моментальное стекание опасного заряда через выделенный контур земли в сети с глухозаземленной нейтралью.
По цепочке РЕ проводника создается надежный электрический контакт через землю с источником напряжения главного распределительного щита (ГРЩ) на питающей подстанции.
При соединении потенциалов фазы, оказавшейся на корпусе, и земли возникает ток короткого замыкания. Его должен отключить автоматический выключатель SQ, подобранный по местным условиям.
Этот процесс называется защитным отключением. Он подробно изложен в главе 1.7 ПУЭ.
Схема заземления с глухозаземленной нейтралью используется в нашей стране на подстанциях 0,4 кВ с трехфазными генераторами. Их обмотки собраны по схеме «звезда» с общей точкой, выведенной на заземляющее устройство.
Аналогичным образом подключены потребители. За счет такого соединения обеспечивается равенство потенциалов земли и нейтрального провода.
Заземление создается заранее. Его назначение — защита людей и электротехнических устройств от воздействия опасного электрического тока.
Кроме защитной функции оно может выполнять еще и технологические задачи, связанные с нормальной работой электротехнического оборудования.
Защита станков и электрооборудования в цехах
В соответствие с действующими правилами ПУЭ различные виды заземлений в электроустановках до 1000 Вольт отличают по принадлежности их к той или иной системе. А по типу заземляемых устройств различают следующие варианты:
- Защита типового станочного оборудования.
- Заземление электродвигателей и сварочных аппаратов.
- Защита передвижных установок и эксплуатируемых электроприборов.
В этом разделе рассматривается первый пункт из перечня, касающийся станков и другого оборудования, устанавливаемого в заводских цехах.
Хорошо известно, что при работе на станочном оборудовании риск случайного попадания фазы на корпус достаточно велик. Чтобы правильно заземлить станок в цеху – потребуется разобраться со следующими моментами:
- Где проложен заземляющий контур в рабочей зоне.
- Какой толщины должна выбираться шина, применяемая для соединения корпуса станка с защитным контуром.
- В каком месте накладывается стационарное заземление.
- Какие заграждающие приспособления допускается использовать для ограничения доступа к опасным частям оборудования.
Рассмотрением всех этих вопросов должен заниматься цеховой электрик, который знаком с расположением элементов заземляющего хозяйства и полностью владеет информацией по порядку подсоединения корпуса станка к ЗУ. Он должен знать, в частности, что для заземления электрооборудования в его конструкции предусмотрена специальная точка, к которой подсоединяется заземляющая шина.
Особенности монтажа модульного заземления
Стыковка штырей заземлителя
При монтаже штырь распологается более тупым концом вниз (в грунт), а более острым концом вверх. Это необходимо для более точного соединения штырей внутри муфты.
Обработка токопроводящей смазкой Нанесение смазки производится только на резьбу внутри соединительной муфты (смазка улучшает электрические и коррозионные свойства соединения).
Скручивание штырей между собой (через муфту) Закручивание штырей производиться руками – без применения специальных инструментов. Для затягивания достаточно ручной силы- как показала практика, дополнительное затягивание инструментом не дает эффекта.
Во время монтажа в твердый/плотный грунт происходит «разбалтывание» резьбового соединения — по мере необходимости нужно подкручивать соединение. Это необходимо для эффективной передачи энергии удара отбойного молотка заглубляемому электроду.
Угол наклона инструмента и штырей относительно оси заглубления
При заглублении штырей во избежание ломки/сминания соединительных муфт не рекомендуется проводить работы с отклонением отбойного молотка и штыря относительно уже смонтированного штыря.
Необходимо соблюдать нулевой (0) угол между направлением энергии удара отбойного молотка и осью заглубляемого штыря. Также необходимо соблюдать нулевой (0) угол между осями штырей.
Из чего состоит заземление
Рассмотри эти компоненты подробнее.

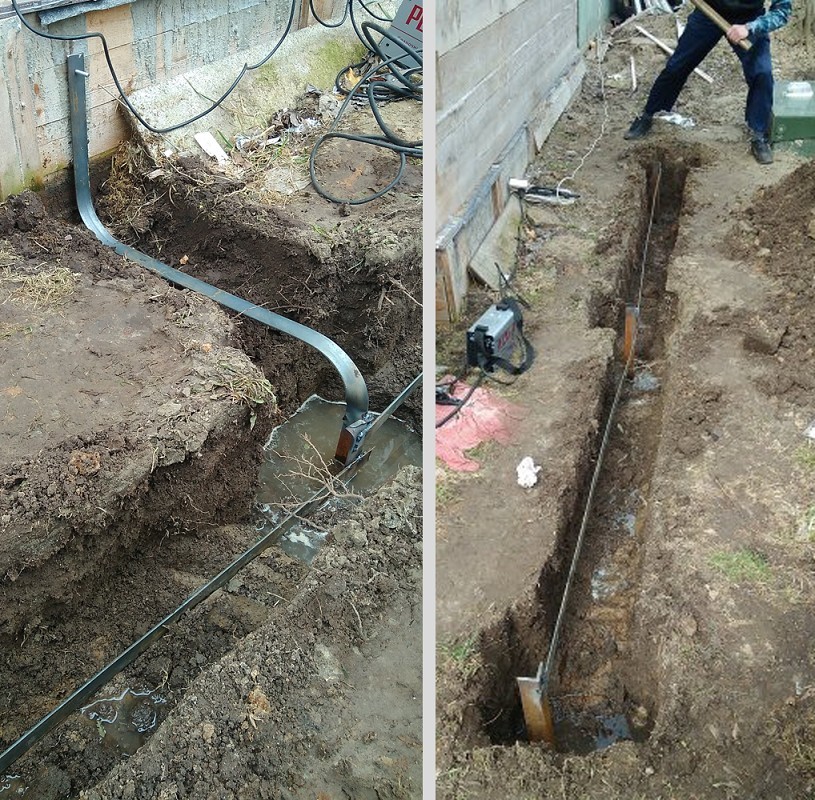

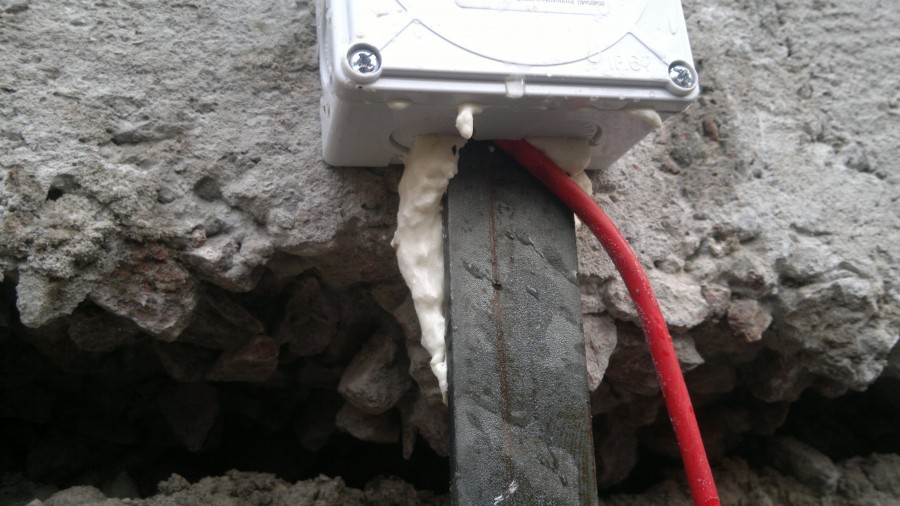

Внешний, или наружный контур
Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.
Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.
Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.
Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.
Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.
Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.
Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:
Расчет приведен для вертикально установленных заземлителей.
Расшифровка величин формулы:
Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.
Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.
Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.
