Устройство и принцип действия силовых трансформаторов

Устройство и принцип работы однофазного двухобмоточного трансформатора

Назначение, область применения и классификация трансформаторов

Трансформеры.

Трансформатор – это электромагнитное устройство, используемое для преобразования электрической энергии переменного тока одного напряжения в электрическую энергию переменного тока другого напряжения без изменения частоты.

Необходимость преобразования, то есть увеличения и уменьшения переменного напряжения, вызвана необходимостью передачи электрической энергии на большие расстояния. Чем выше значение передаваемого напряжения, тем меньше ток при той же мощности генератора. Следовательно, для передачи энергии потребуются провода меньшего сечения, что приведет к экономии цветных металлов, снижению веса и стоимости линий электропередачи (ЛЭП). Кроме того, с уменьшением тока потери мощности в линиях передачи уменьшаются ∆P = I2Rl.

По применению трансформаторы можно разделить на следующие типы:

1. Силовые трансформаторы, используемые в сетях передачи и распределения.

2. Автотрансформаторы с постепенной регулировкой выходного напряжения и используемые для его изменения (регулирования).

3. Измерительные трансформаторы, используемые как элементы измерительных приборов.

4. Трансформаторы специального назначения (печь, пайка, пик, изоляция и т.д.)

Используемые в настоящее время изоляционные материалы позволяют повысить напряжение в ЛЭП до 1250 кВ.

Трансформатор состоит из ферромагнитного (стального) сердечника (ФМС) и двух обмоток: первичной с числом витков W1, на которую подается напряжение источника U1, и вторичной – с числом витков W2, на клеммах которых напряжение U2 Сердечник трансформатора собирается из отдельных листов электротехнической стали (толщиной 0,3-0,5 мм), изолированных друг от друга для уменьшения потерь на вихревые токи.

Работа трансформатора основана на принципе взаимной индукции. При включении первичной обмотки W1 переменным напряжением U1 в ней появится ток I0, который, протекая по виткам W1, вызовет появление магнитного потока первичной обмотки, состоящей из основных или, по-другому, рабочий поток Ф, замыкающийся по сердечнику, и поток дисперсии Фδ1, замыкающийся в воздухе (рис. 4.3.). Электричество передается от первичного к вторичному через рабочий процесс.

Переменный синусоидальный рабочий магнитный поток, основанный на законе электромагнитной индукции, индуцирует в первичной обмотке ЭДС самоиндукции E1, а во вторичной обмотке – ЭДС взаимной индукции E2, которая создает напряжение U2 на выводах ‘ вторичная обмотка.

Если к вторичной обмотке трансформатора подключить нагрузку Zн (рис. 4.4.), В ней появится ток I2, который, протекая по виткам W2, вызовет появление магнитного потока во вторичной обмотке. Этот поток состоит из потока Ф2, закрытого в активной зоне, и вытекающего потока Фδ2, закрытого в воздухе.

Вторичный поток F2, согласно правилу Ленца, всегда направлен навстречу потоку первичной обмотки и стремится его уменьшить. Уменьшение расхода Ф приведет к уменьшению ЭДС E1. В результате разница между напряжением U1 и ЭДС E1 увеличится, что приведет к увеличению тока обмотки I0 до тока I1, который компенсирует магнитный поток Ф2 (рисунок 4.4). Таким образом, общий рабочий магнитный поток F1 – F2 останется неизменным и примерно равен начальному потоку F, приложенному к обеим обмоткам трансформатора.

Переменные потоки магнитной дисперсии первичной и вторичной обмоток Фδ1 и 2 связаны с одной из обмоток и наводят в них соответствующие ЭДС дисперсии Еδ1 и 2.

Трансформаторы закалочные

Таблица 3

Обозначение	Наименование	Частота номинальная,кГц	Напряжение первичное,В	Напряжение вторичное при Х.Х., В	Мощность номинальная,кВА
Тз	ТЗ1-800С2	2,4; 4; 8; 10	400	от 40 до 132	800 — 560
Тз	ТЗ1-1600С4	2,4; 4; 8; 10	800	от 40 до 266	1600 — 1120
Тз	ТЗ1-3200С4	1; 2,4; 4; 8; 10	800	от 67 до 534	3200 — 2400

Трансформаторы согласующие (таблица 1).

Выпускаемые в настоящее время источники питания (генераторы) для индукционных электротермических установок могут различаться по величине номинального выходного напряжения. Обычно выходное напряжение источников питания 400В, 800В. Для нагрузочных контуров индукционных установок, включающих индукторы, конденсаторы, возможно и трансформаторы, может не подходить напряжение источника питания. Поэтому вопрос согласования напряжений генератора и нагрузки весьма актуален и решается путём применения согласующих трансформаторов. Также согласующий трансформатор может быть использован для сокращения потерь в линии соединяющей генератор с нагрузкой, за счёт снижения величины тока в линии, путём повышения напряжения его передачи.

Для реализации перечисленных целей используются трансформаторы ТСС1-250-2,4 и ТСС1-250-10, работающие на частотах 2,4 и 10 кГц, повышающие (понижающие) напряжение с 400В до 800В. Коэффициент трансформации в этих трансформаторах фиксирован. При необходимости, могут быть поставлены трансформаторы с другими соотношениями напряжений на обмотках.

Также выпускаются трансформаторы, служащие для гальванической развязки источника питания и колебательного контура. К ним относятся трансформаторы типа ТСС3-250-2,4 и ТСС3-250-10, имеющие коэффициент трансформации равный единице и первичное напряжение 400В.

В номенклатуре согласующих трансформаторов имеется трансформатор типа

ТРС1-1600С4 мощностью до 1600 кВА. Первичное напряжение трансформатора U1=800В (допускается повышение напряжения до1000В по согласованию с изготовителем). Вторичное напряжение U2=800÷240B (допускается расширение диапазона по согласованию с изготовителем). В отличие от трансформаторов типа ТСС, в трансформаторе ТРС1-1600С4 имеется возможность переключения количества витков, как на одной обмотке, так и на другой. Трансформатор имеет расширенный диапазон изменения коэффициента трансформации. Вторичное напряжение U2=800÷240B (допускается расширение диапазона по согласованию с изготовителем).

Новые конструктивные решения, найденные при разработке закалочного трансформатора ТЗ1-1600С4 были перенесены на трансформатор ТРС1-1600С4, что повысило его энергетические показатели, снизило массу и габариты, в сравнении с более известным ТРС1-800. При разработке этого трансформатора не ставилась задача повышения мощности до 1600кВА, поскольку область применения трансформатора это согласование параметров нагрузочного контура с генератором, а потребности в согласующих устройствах столь большой мощности нет. Однако, известно, что использование устройств, при пониженной относительно номинальной, мощности, повышает ресурс их работы и это достоинство наряду со сниженными массогабаритными показателями должно быть интересно потребителю

Следует обратить внимание на то, что согласующие трансформаторы, даже такие мощные, как ТРС1-1600С4 не могут быть использованы в качестве контурных понижающих (закалочных) (рис.3)

Автотрансформаторы (таблица 2).

Для согласования работы генератора с индукционным нагревателем, например, кузнечным, оснащённым сменными индукторами может быть применён автотрансформатор. Автотрансформатор позволяет менять напряжение с достаточно мелким шагом. Коэффициент трансформации автотрансформатора, как правило, лежит в диапазоне -1÷2.

Автотрансформатор не обеспечивает гальванической развязки генератора с контуром. В таблице 2 приведены два типа автотрансформаторов с мощностью 500 кВА на частоты 2,4 кГц и 8-10 кГц. На рис.4 представлен вариант схемы содержащей автотрансформатор.

Обслуживание и ремонт

Работа аппаратов связана с высокими значениями мощностей

Поэтому их обслуживанию уделяется повышенное внимание. Ежедневно обслуживающий персонал совершает осмотры, контролирует показания измерительных приборов

В процессе техобслуживания оцениваются следующие показатели:

1. Степень истощения прибора, поглощающего влагу.
2. Количество масла.
3. Износ механизмов регенерации масла.
4. Наличие подтекания, механических повреждений трубопроводов радиаторов, корпуса.

Если на объекте не предусмотрено круглосуточное дежурство персонала, периодическая ревизия производится раз в месяц. На трансформаторных пунктах осмотр выполняют раз в 6 месяцев.

При необходимости меняют или доливают масло. Его цвет контролируется при визуальном осмотре. Если оно стало темным, его меняют. Раз в год и при проведении капитального ремонта выполняют лабораторное исследование состава масла.

Для разрушения пленки окислов на медных и латунных элементах раз в 6 месяцев отключают установку от питания. Переключатель переводят через все положения несколько раз. Такую процедуру проводят перед сезонными колебаниями нагрузки.

Силовая аппаратура является важным элементом сети энергоснабжения

Они функционируют круглосуточно, поэтому важно уделять внимание особенностям их выбора и обслуживанию. Это одно из сложнейших, но крайне важных устройств

Конструкция

Трансформаторные обмотки надевают на магнитопровод — деталь из ферромагнитной, трансформаторной или иной магнитомягкой стали. Он служит проводником электромагнитного поля от первичной катушки ко вторичной.

Под действием переменного магнитного поля в магнитопроводе также генерируются токи — они называются вихревыми. Эти токи приводят к потерям энергии и нагреву магнитопровода. Последний, с целью свести данное явление к минимуму, набирают из множества изолированных друг от друга пластин.

На магнитопроводе катушки располагают двояко:

• рядом;
• наматывают одну поверх другой.

Обмотки для микротрансформаторов изготавливают из фольги толщиной 20 – 30 мкм. Ее поверхность в результате окисления становится диэлектриком и играет роль изоляции.

Конструкция трансформатора

На практике добиться соотношения Р1 = Р2 невозможно из-за потерь трех видов:

1. рассеивание магнитного поля;
2. нагрев проводов и магнитопровода;
3. гистерезис.

Потери на гистерезис — это затраты энергии на перемагничивание магнитопровода. Направление силовых линий электромагнитного поля постоянно меняется. Каждый раз приходится преодолевать сопротивление диполей в структуре магнитопровода, выстроившихся определенным образом в предыдущей фазе.

Потери на гистерезис стремятся уменьшить, применяя разные конструкции магнитопроводов.

Итак, в реальности величины Р1 и Р2 отличаются и соотношение Р2 / Р1 называют КПД устройства. Для его измерения используются следующие режимы работы трансформатора:

• холостого хода;
• короткозамкнутый;
• с нагрузкой.

В некоторых разновидностях трансформаторов, работающих с напряжением высокой частоты, магнитопровод отсутствует.

Режим холостого хода

Первичная обмотка подключена к источнику тока, а цепь вторичной разомкнута. При таком подключении в катушке течет ток холостого хода, в основном представляющий реактивный ток намагничивания.

Такой режим позволяет определить:

• КПД устройства;
• коэффициент трансформации;
• потери в магнитопроводе (на языке профессионалов — потери в стали).

Схема трансформатора в режиме холостого хода

Короткозамкнутый режим

Выводы вторичной обмотки замыкают без нагрузки (накоротко), так что ток в цепи ограничивается лишь ее сопротивлением. На контакты первичной подают такое напряжение, чтобы ток в цепи вторичной обмотки не превышал номинального.

Такое подключение позволяет определить потери на нагрев обмоток (потери в меди). Это необходимо при реализации схем с применением вместо реального трансформатора активного сопротивления.

Охлаждение

В процессе работы трансформатор греется.

Применяют три способа охлаждения:

1. естественное: для маломощных моделей;
2. принудительное воздушное (обдув вентилятором): модели средней мощности;
3. мощные трансформаторы охлаждаются при помощи жидкости (в основном используют масло).

Прибор с масляным охлаждением

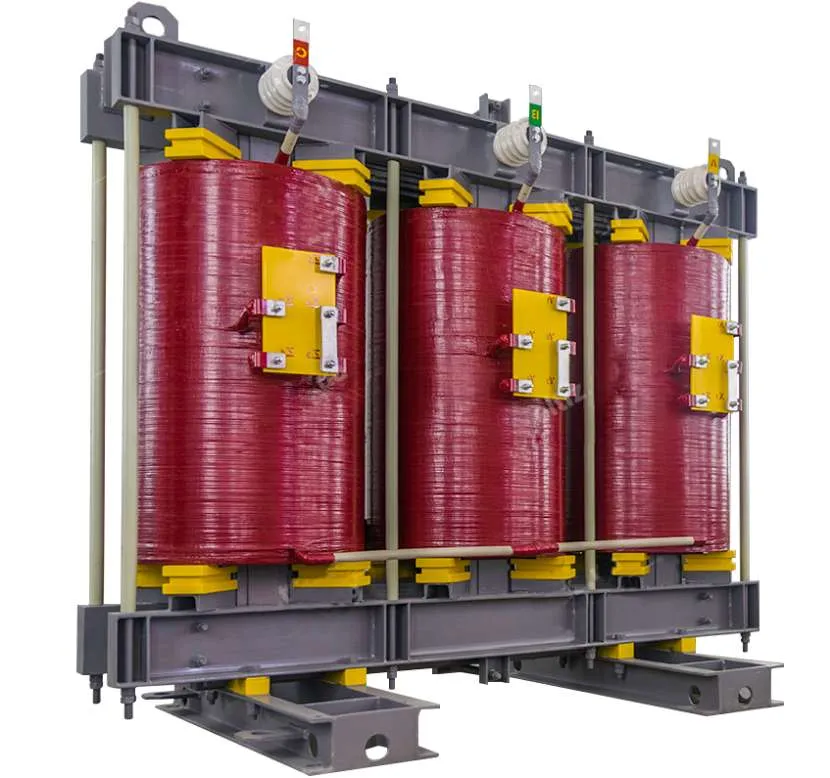

КОНСТРУКЦИЯ И УСТРОЙСТВО

Конструкцию трансформатора составляют сердечник и несколько обмоток. Переменный ток, проходящий через витки первичной обмотки создает магнитный поток в сердечнике, который, в свою очередь, индуцирует ЭДС во всех остальных обмотках.

Основу любого силового трансформатора составляет сердечник из ферромагнитного материала с несколькими обмотками. Для магнитопровода сердечника используется специальное тонколистовое трансформаторное железо с магнитомягкими свойствами.

Листы железа в сердечнике собираются таким образом, чтобы стержни, на которых размещаются обмотки, имели форму, которая приближается в сечении к кругу.

Это облегчает намотку провода и улучшает использование площади магнитопровода. Отдельные листы сердечника укладываются таким образом, чтобы стыки между отдельными пластинами перекрывались целыми листами. Это позволяет избежать лишних потерь и повышает КПД трансформатора.

Обмотки трансформатора выполняют в большинстве случаев из изолированных медных проводов круглого или прямоугольного сечения. Обычно первой наматывается обмотка низкого напряжения, поскольку уменьшаются затраты на изолирование обмотки от сердечника.

Между отдельными слоями обмоток, а также между самими обмотками при изготовлении предусматривают пустоты для циркуляции охладителя.

В качестве охладителя в мощных трансформаторах применяется масло, которое отбирает тепло от обмоток и передает его в окружающую среду через радиаторные трубки.

Масляная система охлаждения оборудована устройствами для компенсации температурного расширения масла и удаления из него влаги. Имеются устройства защиты, которые размыкают электрическую цепь при резком повышении давления и клапаны сброса давления.

Особые технологи выполнения обмоток и изоляции позволили производить силовые трансформаторы, которые не нуждаются в громоздком и пожароопасном масляном оборудовании. Такие изделия получили название «сухих».

Трансформатор – что это такое и как устроено

Прибор для получения тока с одним значением напряжения из тока с другим значением называется трансформатором. В основе его действия лежит явление электромагнитной индукции. Главное назначение устройства – понижение или повышение напряжения переменного электротока.

Трансформатор состоит из следующих рабочих элементов:

Сердечник, или магнитопровод.

Замкнутая конструкция из электропроводящего материала. Предназначается для размещения первичной и вторичной обмотки, а также формирования и прохождения магнитного потока по замкнутому контуру с наименьшими потерями.

Чтобы избежать возникновения самоиндукции, сердечники изготавливаются из специальных материалов:

• Электротехнические стальные сплавы. Наиболее широко применяются недорогие холоднокатаные стали для изготовления разнообразных трансформаторов.
• Сплавы железа и никеля. Ввиду хорошей магнитной проницаемости, металлы этого типа используются для создания импульсных и высокочастотных трансформаторов. Плюсы – снижением габаритов и массы устройства, минусы – высокая стоимость и минимальная ударопрочность.

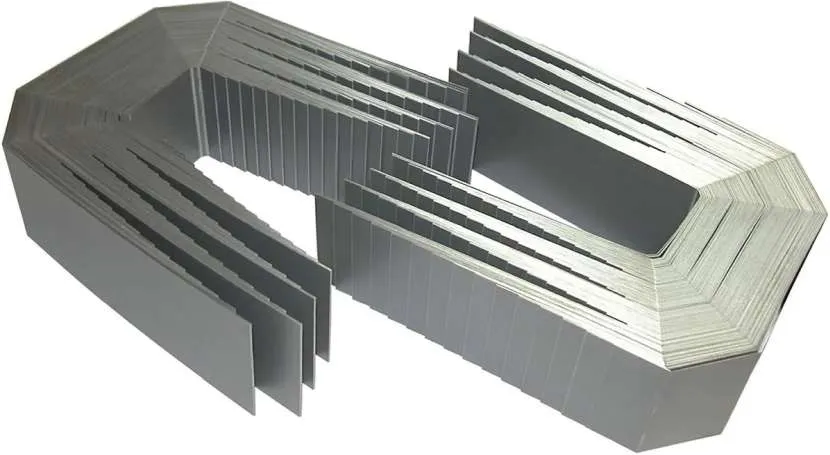

Сердечник трансформатора чаще всего изготавливается в виде наборных пластин из электротехнической сталиИсточник elec.ru

Ферриты. Служат базой для производства магнитопроводов прессованного типа, применяемых для сборки трансформаторов импульсного вида, а также работающих на частотах до 100 кГц.

При этом по форме магнитопроводы разделяются на 3 базовых вида:

1. Стержневые цилиндрические и прямоугольные.
2. Броневые.
3. Тороидальные, или кольцевые.

Геометрия и тип материала сердечника определяется назначением, условиями применения и заданными характеристиками трансформатора.

Обмотки.

В качестве материала обмотки, как правило, берется медный проводник с изоляцией. При намотке его на сердечник образуется катушка. При этом в трансформаторе есть 2 типа обмотки:

1. Первичная, входная – на нее подается напряжение.
2. Вторичная, выводная – с нее берется измененное напряжение.

Обе изолированы друг от друга и от магнитопровода. В зависимости от геометрии сердечника обмотка бывает цилиндрическая, пластинчатая, дисковая и т. д.

Трансформаторные обмотки изготавливаются из медной жилы, изолируется друг от друга и от сердечникаИсточник nipo-rusenergo.ru

Корпус.

Для защиты от внешнего воздействия сердечник с обмотками помещается в корпус. Изготавливается он из тонкостенного металла. Для эффективного отвода тепла, возникающего в ходе преобразования электроэнергии, конструкция оснащается ребрами по типу радиатора.

На мощных установках применяется жидкостное охлаждение. Для этого корпус изготавливается закрытым, в него заливается минеральное масло. В ходе работы оно циркулирует между витками обмотки и забирающими тепло стальными элементами.

ВИДЫ ТРАНСФОРМАТОРОВ И ИХ НАЗНАЧЕНИЕ

В зависимости от специфических функций, выполняемых трансформаторами, они подразделяются на несколько основных типов:

• силовые, предназначенные для трансформации мощности;
• измерительные, к которым относятся трансформаторы тока и напряжения;
• разделительные, служащие для разделения электрических цепей.

Силовые трансформаторы используются на электрических станциях, в распределительных сетях и в точках потребления электроэнергии. Основная их функция — трансформирование передаваемой электрической энергии с одной ступени напряжения в другую.

Смысл смены ступеней напряжения заключается в том, что выработка, транспортировка и потребление электрической энергии происходит на разных уровнях напряжения.

Мощные турбогенераторы электрических станций вырабатывают электроэнергию напряжением 20 кВ. Передача энергии на большие расстояния осуществляется по воздушным линиям (ЛЭП), имеющим напряжение сотни киловольт — 110, 220, 500 кВ.

Более высокое напряжение (750 и 1150 кВ) применяется реже ввиду дороговизны оборудования и ряда технических сложностей. Повышение напряжения транспортировки электроэнергии позволяет снизить её потери.

Потребляется же большая часть электричества с напряжением 0,4 кВ. Максимальное напряжение конечных электрических устройств составляет не более нескольких киловольт. К таким устройствам относятся высоковольтные приводные двигатели мощных производственных механизмов, тяговые двигатели электровозов, питающихся от контактных электрических сетей.

Таким образом, электрическая энергия на своём пути от её производства до поступления к конечному потребителю несколько раз изменяет уровень напряжения. Эту работу выполняют силовые трансформаторы, установленные на электрических станциях и подстанциях распределительных сетей.

Измерительные трансформаторы используются в цепях измерения, защиты и контроля. Устройства этого типа осуществляют преобразование первичных значений тока и напряжения в пропорциональные им вторичные величины, необходимые для работы измерительных приборов, устройств защиты и автоматики.

Преобразование токовых величин осуществляется трансформаторами тока, для контроля уровня напряжения служат трансформаторы напряжения. Измерительные трансформаторы относятся к средствам измерений и подлежат периодической метрологической поверке, так же как все измерительные приборы.

Разделительные трансформаторы используются в тех случаях, когда необходимо обеспечить гальваническую развязку между отдельными участками электросетей.

Необходимость такого разделения может диктоваться требованиями электробезопасности. Например, таким способом осуществляется питание некоторых видов медицинского оборудования. В данном случае используется одно из основных свойств, присущих трансформатору — отсутствие гальванической связи между его обмотками.

  *  *  *

2014-2024 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Трансформаторы напряжения

Трансформаторы напряжения являются одним из видов силовых трансформаторов, предназначенных для изменения напряжения переменного тока с сохранением его формы и частоты.

Основная функция трансформаторов напряжения – это преобразование напряжения с высокого значения на входе в напряжение с меньшим значением на выходе. Это позволяет использовать энергию электрической сети с более высоким напряжением для питания низковольтной аппаратуры.

Трансформаторы напряжения обычно имеют первичную обмотку, подключенную к высоковольтной стороне и вторичную обмотку, подключенную к низковольтной стороне. Величина соотношения трансформации зависит от количества витков в первичной и вторичной обмотках. Например, трансформатор с соотношением 1:10 будет преобразовывать высоковольтное напряжение в 10 раз меньшее низковольтное напряжение.

Трансформаторы напряжения широко используются в электроэнергетике для поддержания стабильного напряжения в электрических системах. Они также используются в измерительной технике для измерения высокого напряжения с помощью приборов с низким напряжением вторичной обмотки. Трансформаторы напряжения также могут использоваться в электронике для преобразования напряжения переменного тока для питания различных устройств.

В зависимости от типа и задачи, трансформаторы напряжения могут быть однофазными или трехфазными, с фиксированным или переменным соотношением трансформации. Например, автотрансформаторы — это особый тип трансформаторов напряжения с общей обмоткой и возможностью преобразования напряжения с переменным соотношением.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Силовые трансформаторы характеризуются:

• мощностью;
• значением напряжений высоковольтной и низковольтной обмоток;
• типом соединения и количеством катушек.

Для удобства классификации все силовые трансформаторы разбиты на 9 габаритных групп по своим основным характеристикам. Так, силовые трансформаторы с мощностью от 4 до 100 кВА и напряжением не выше 35 кВ, входят в первую группу.

Трансформаторы, у которых мощность выше 200000 кВА, а напряжение от 35 до 330 кВ, входят в 8-ю группу. Более мощные силовые трансформаторы находятся в 9-й группе.

Кроме мощности важной характеристикой является количество и исполнение обмоток. Большинство силовых трансформаторов имеют две трехфазных обмотки.. Два основных класса трансформаторов — сухие и масляные, характеризуются способами охлаждения – естественное или принудительное.

Два основных класса трансформаторов — сухие и масляные, характеризуются способами охлаждения – естественное или принудительное.

Отдельное место занимает способ изменения напряжения на низковольтной вторичной обмотке. Таких способов два — регулируемые под нагрузкой и требующие отключения нагрузки. Обычно регулировка выполняется со стороны высоковольтной обмотки, поскольку по ней протекает меньший ток и снижаются требования к контактным группам.

Такое решение также увеличивает точность регулировки, поскольку для переключения на одну и ту же величину, количество витков обмотки высокого напряжения больше.

Регулировка с отключением нагрузки (переключатель без возбуждения — ПБВ) конструктивно проще, но имеет небольшой предел изменения напряжения — не больше ± 5% и требует полного отключения питания и нагрузки во время переключения. Более сложно выполняется регулировка под нагрузкой — РПН, но там гораздо больший предел регулирования — вплоть до 16 % в обе стороны.

Следующая характеристика силовых трансформаторов — конструктивные особенности и климатическое исполнение. Основным параметром здесь является степень защиты электрооборудования.

Основное назначение

Промышленный СТ производят на крупных электротехнических заводах страны. Промышленность выпускает установки мощностью свыше 1 млн. кВА. Амплитуда классов промышленных напряжений достигает 1,15 – 1,5 мегавольт. СТ с генераторов ТЭС снимает со щёточных аппаратов ток амплитудой до 24 кВ. Дальнейшее повышение амплитуды происходит в СТ до классов: 110 – 1150 кВ. По территории России ЛЭП работают амплитудой: 10 – 1050 кВ. Потребителям по ВЛ понижающими устройствами ток подаётся амплитудой: 0,4 -10 кВ промышленного назначения, 220 – 380 В сферы ЖКХ, населению МКД, частных секторов.

Схема передачи электроэнергии

В сетях подстанций происходит многократного цикла трансформация электричества. Она меняется регулярно мощными СТ. Их потенциал, амплитуды в 30 раз выше, снятой со щёточных аппаратов генераторов ТЭС, ГЭС, АЭС, ВЭС. Промышленный СТ поддерживает постоянной частоту тока 50 (+/- 1%) Гц. Предел отклонения по ПУЭ держат 1% по причине выхода из строя всех установок потребителей. СТ промышленного применения делают 3-фазного исполнения. Для 1-фазной сети производят 1-фазные устройства.

Основные составляющие

В их качестве вступают:

• магнитная система (сердечник, магнитопровод);
• обмотки;
• охладительная система.

Магнитная система

Состоит из элементов в комплекте, чаще всего применяются пластины из ферромагнитного материала или электротехнических сталей, которые компонуются в определенной геометрической форме. Ее выбор определяется локализацией в ней основного трансформаторного магнитного поля. Система магнитного воздействия одновременно со всеми узлами, элементами и деталями для соединения частей в общую конструкцию, носит название остова трансформатора.

Часть магнитной системы, включающая основные обмотки, называется стержнем. Другая часть магнитного комплекта, на которой нет рабочих обмоток, и она служит для соединения магнитной цепи, имеет наименование ярмо. В зависимости от того, как расположены стержни, подразделяют:

• плоская система, где продольные стержни и ярма расположены в одной плоскости;
• пространственная система включает разно плоскостное расположение сердечников и ярм;
• симметричная система отличается одинаковой формой и длиной стержней, а их расположение по отношению к ярмам является стандартным для всех элементов;
• несимметричная система, в ней все стержни различаются по форме и размеру, а их расположение не отличается симметрией и отлично от других элементов.

Обмотки

Основным конструктивным элементом обмотки служит виток, являющийся рядом параллельных соединенных проводников (в многопроволочном варианте жилы), один раз охватывающий часть магнитного сердечника. Ток витка совместно с током других витков, проводников и частей трансформатора продуцирует магнитное трансформаторно поле, в котором наводится под действием магнитного поля сила, движущая ток.

Обмоткой называется общее число витков, образующих электрический контур для суммирования ЭДС в витках. Трехфазный трансформатор имеет в конструкции комплект обмоток из трех рабочих фаз. Проводник обычно квадратного сечения, чтобы увеличить площадь его делят на два или несколько проводящих стержня. Этот прием помогает снизить вихревые токи и облегчить работу обмотки. Квадратный проводник называется жилой. В качестве обмотки используется транспонированный кабель.

Изоляцию делают бумажной обмоткой или лаком на эмалевой основе. Две параллельные жилы могут выполняться в единой изоляции, такой комплект называется кабелем. Чтобы понять, как работает трансформатор, нужно знать разделение обмоток по типам. В зависимости от назначения обмотки бывают:

• основные, те, что принимают преобразованную энергию или отводят переменный ток;
• регулирующие предусмотрены для нормализации коэффициента напряжения при небольших показаниях тока в обмотках;
• вспомогательные предназначены для электрического снабжения собственных нужд меньшей мощности, чем номинальная трансформаторная мощность, подмагничивания магнитной системы током постоянного значения.

В зависимости от варианта исполнения обмотки делят:

• рядовые — витки делаются по всей длине в направлении оси, последующие витки наматывают плотно, без пробелов;
• винтовые — имеют многослойное наложение, предусмотрены расстояния между витками или заходами обмотки;
• дисковые обмотки содержат последовательно соединенные диски, при этом в центр каждого наматывается обмотка в форме спирали;
• фольговый вид обмотки выполнен из листа алюминия или меди, разной толщины.

Бак для охлаждения

Представляет собой масляный резервуар, обеспечивает защиту активного ингредиента, служит опорой для приборов управления и вспомогательных приборов. Перед добавлением масла в баке выкачивают воздух для безопасной диэлектрической прочности изоляции. При изготовлении звуковые частоты от сердечника трансформатора и от элементов бака должны совпадать.

Конструкция предусматривает дополнительные параметры для расширения масла в условиях нагревания, иногда это дополнительный расширительный бак. Если увеличивается номинальная мощность трансформатора, то токи внутри и снаружи ведут к перегреву конструкции. Аналогично действует магнитный рассеянный поток внутри бака. Чтобы снизить отрицательное воздействие делают вставки из немагнитных материалов, окружая ими проходные сильноточные изоляторы.

Немного истории

Благодаря английскому физику Майклу Фарадею в 1831 году человечество познакомилось с электромагнитной индукцией. Великому учёному не суждено было стать изобретателем трансформатора, поскольку в его опытах фигурировал постоянный ток. Прообразом устройства можно считать необычную индукционную катушку француза Г. Румкорфа, которая была представлена учёному миру в 1848-м.

В 1876 году русский электротехник П. Н. Яблочков запатентовал трансформатор переменного тока с разомкнутым сердечником. Современному виду устройство обязано англичанам братьям Гопкинсон, а также румынами К. Циперановскому и О. Блати. С их помощью конструкция приобрела замкнутый магнитопровод и сохранила схему до наших дней.

Виды магнитопроводов
