Схема котельной частного дома: принцип автоматизации и расположения оборудования

Нормативы для различных видов котельных

Существуют и другие требования к помещению, зависящие от вида устанавливаемого котла.

Все это прописано в СНиП и требует самого пристального внимания и неукоснительного следования всем нормативам. Какие именно требования для каждой котельной, мы рассмотрим ниже.

Требования к газовой котельной

Нормативы СНиП разрешают монтаж котла мощностью до 30 кВт не в отдельном помещении, а, например, на кухне.

Размеры помещения должны соответствовать следующим нормам: минимальная высота — 2,5 м, минимальная площадь — 6 кв. м, минимальный объем — 15 куб.м.

На размер помещения влияет мощность котла, что объясняется выделением продуктов сгорания. Обязательно устанавливается окно, размер которого также зависит от мощности котла.

Минимальная площадь, которую должно иметь окно, составляет 0,5 кв.м. Устанавливается дверь шириной не менее 0,8 м.

Обязательным элементом является вытяжка. Поэтому внизу стены или двери нужно проделать отверстия для обеспечения воздушного потока.

Для мощного оборудования более 30 кВт согласно СНиП требуется отдельное помещение, которое может находиться как в доме, так и в отдельном строении.

Если монтаж осуществляется внутри, то обязательно нужно учитывать следующие условия:

1. должен быть отдельный выход из котельной на улицу;
2. хорошее естественное освещение;
3. качественная вытяжка;
4. стены соседних комнат должны быть огнестойкими.

Конечно, для мощного оборудования предпочтение нужно отдать отдельно стоящему от дома помещению, например, мини котельной.

Устройство такого варианта является более безопасным, менее шумным и экономит жилплощадь дома.

Для отдельной мини котельной можно использовать автономный модуль или построить мини котельную своими руками.

К отдельному помещению предъявляются следующие требования СНиП:

• фундамент котельной и фундамент частного дома не должны соединяться;
• под газовый котел требуется отдельное основание;
• стены и крыша выполняются из негорючих материалов;
• котел должен размещаться на подиуме высотой 20 см;
• дымоходная труба монтируется на отдельном фундаменте.

Пример размещения газового котла представлен на фото.

Требования к твердотопливному котлу

Данная система не относится к взрывоопасной, поэтому нормы СНиП невысокие. Установить оборудование можно в подвале. Размеры помещения аналогичны нормам для газовой котельной.

На полу перед топкой должен лежать стальной лист, а оставшаяся площадь пола должна быть бетонной или облицована огнестойким напольным покрытием.

Обязательно устанавливается окно, размер которого определяется так: 0,8 кв. м на 1кВт мощности котла.

Диаметр дымохода должен соответствовать диаметру патрубка на котле.

Дымоход рекомендуется оштукатурить или вставить в него асбестоцементную трубу, а также сделать в нем специальное отверстие для очистки. Минимальная площадь помещения – 8 кв.м.

Вытяжка обязательна, объем рассчитывается следующим образом: 8 кв. см площади вытяжки на 1 кВт мощности котла, а если оборудование располагается в подвале, то из расчета 24 кв. см на 1 кВт.

Обязательным условием для твердотопливной системы по СНиП является наличие средств пожаротушения: огнетушителя и др. Система пожаробезопасности представлена на фото.

Необходимо отметить, что к мини котельной частного дома предъявляются такие же требования.

Требования к электрокотельной

Самым безопасным вариантом считается монтаж электрического отопления. Отдельное размещение котельной в данном случае не требуется.

Не нужна и вентиляция, так как электрокотел не выделяет продукты сгорания. Поэтому отдельные котельные не нужны, электрокотел может стоять где угодно.

Однако есть и недостатки – зависимость от электричества и потребность в высокой мощности сети.

Схема с гидрострелкой

Гидрострелка в схемах котельных дома препятствует возникновению теплового удара. Суть ее действия состоит в разделении и увязке нескольких контуров.

Осуществление разовой работы отопления, горячего водоснабжения, теплых полов предполагает непостоянную нагрузку и изменчивость термогидравлических свойств (температуры, перепадов давления) сетей. Источник теплоснабжения плохо переносит нестабильность, поэтому между ним и ветвями-потребителями устанавливается гидравлическая стрелка.

Основная функция устройства – задание теплоносителю нужного направления в автоматическом режиме во избежание теплового удара.

Требования к котельной

Как бы ни были расположены котельные, требования к ним одни и те же. Вот эти:

• высота котельной от пола до потолка не меньше 2.5 м;
• объём и площадь котельной должны быть такими, чтобы было удобно обслуживать оборудование, находящееся в котельной (не только котел, но и вспомогательное оборудование). Минимальный объём для котельной – 15 м3.

Как посчитать объём помещения? Берём площадь пола того помещения, где предполагается поставить котел, и умножаем на высоту до потолка. И получаем объём. Вообще-то, нормы нужно уточнять у газовых служб, по-моему (по слухам автора), при мощности котельной до 60 кВт объём допускается 9 м куб.;

помещение котельной должно отделяться от прочих помещений стенами из негорючего материала (кирпич, бетон, шлакоблоки и т. п.).

Если же стены деревянные (в бревенчатом, каркасном или в доме из бруса), то расстояние от котла до таких стен, минимум, 400 мм. Можно применять противопожарный экран: на стену крепим лист асбестового картона толщиной 5 мм, поверх которого крепится лист кровельного железа. Тогда расстояние от котла до такой стены допустимо вдвое меньше. Размеры такого экрана нужно делать больше, чем габариты котла: минимум на 150 мм в стороны и, минимум, на 300 мм выше котла;

есть такое понятие, как «технологические размеры». Подразумеваются расстояния от стен до оборудования, расстояния между разными устройствами, а также ширина проходов. Так вот, эти размеры должны быть такими, чтобы был достаточно комфортный доступ ко всему оборудованию котельной, включая запорные краны, клапаны и т. п.;
в котельной обязательно должно быть окно. Размер оконного проёма в котельной делаем из расчета 0.03 м2 на 1 м3 объёма помещения;

Например, объём котельной 15 м3. Умножаем это число на 0.03:

15 х 0.03 = 0.45 м2 – минимальная площадь оконного проёма.

Окно в котельной нужно не только для освещения, а ещё для защиты от взрыва, если произойдёт скопление газа: при взрыве вылетят стёкла из окна, но само здание останется целым;

обязательно наличие приточно-вытяжной вентиляции. Её мощность берётся из расчета трёхкратного объёма помещения в час.

Это значит, что при объёме котельной 15 м3 за час через вытяжку должно пройти 45 м3 воздуха. И те же самые 45 м3 за час должны поступить в котельную плюс объём для воздуха для горения топлива (газа).

Для вентиляции в верхней части помещения (в потолке) должно быть вытяжное устройство – вытяжная труба. Диаметр вытяжной трубы указывается газовыми службами в проекте. В любом случае её диаметр дожжен быть, минимум, 130 мм;

поскольку требуется приток воздуха в котельную, то для этого должны быть отверстия. Площадь таковых отверстий рассчитывается так: 0.01 м2 на каждые 10 кВт мощности котла.

Это требование реализуется довольно просто: можно в нижней части двери котельной высверлить отверстия, чтобы общая площадь этих отверстий была достаточной для притока требуемого объёма воздуха. А можно поставить вентиляционные решеточки над дверью;

сечение дымоходной трубы должно быть не меньше, чем у котла;
если котлов в котельной два или больше, то каждый котёл должен иметь отдельный – независимый – отводящий канал;
газовый котел в подвале с бетонным полом и без канализационных трапов ставим на бетонное же основание толщиной, минимум, 50 мм;
перед котлом должна быть свободная площадка не меньше 1 м2 – для комфортного обслуживания котла;
дверь в котельную обязательно должна открываться наружу – на случай взрыва: дверь сорвёт с петель, но само здание останется целым (более-менее);
газовые котлы нужно заземлять.

как правильно сделать котельную

Сегодня практически все типы частных домов используют разные виды отопления, которые предполагают размещение специальных котлов. Это накладывает некоторые ограничения на помещения, в которых они монтируются.

Соблюдение определенных нормативов позволяет значительно повысить безопасность всей системы и несколько продлить срок ее службы. Чтобы узнать подробно все требования, можно перейти на сайт специализирующейся организации, где все расписано довольно понятно.

Правильная котельная для частного дома

Безукоризненное соблюдение стандартных требований и практических рекомендаций во время расчета и строительства котельной для коттеджа – это гарантия того, что система отопления в нем будет работать безупречно, а «живое» тепло никогда не покинет ваше жилище.

Конструкция современных котельных, используемых в частных домовладениях, может отличаться. Их особенности зависят от вида потребляемого топлива и от типа используемого помещения. По способу расположения следует различать котельные следующих типов:

• Встроенные. Котельная встроенного типа располагается непосредственно внутри домовладения. Подобный способ расположения довольно удобен, он подходит не для всякой разновидности отопительных котлов. Так, котлы, создающие много шума (с наддувной горелкой), лучше использовать в изолированных котельных;
• Пристроенные. Находятся в изолированном помещении, расположенном в специальной пристройке к коттеджу;
• Отдельно стоящие. Такой объект почти всегда располагается в непосредственной близости от дома . С основным жильем он сообщается посредством различных инженерных коммуникаций (теплотрасса, газопровод, водопровод и электрические провода).

Отдельно стоящая котельная – универсальное решение, позволяющее устанавливать внутри помещения отопительные котлы любой конструкции, способные работать на различных видах топлива.

В редких случаях котельную располагают на чердаке жилого здания. Но это скорее исключение, чем правило.

Алекс720517 (Пользователь FORUMHOUSE): Пришел к выводу, что отдельно стоящая котельная, по всем показателям и здравому смыслу, лучше встроенной. Хотя ее строительство обойдется дороже. Потери тепла при передаче минимальны (от котельной до стены дома – 5 метров) при использовании труб из полипропилена с утеплителем в пластиковой канализационной трубе. Про безопасность вообще молчу. Газ есть газ. С ним не шутят. При использовании обособленного объекта в доме отсутствуют котлы, бойлер, бак и вспомогательное оборудование. Нет шума, неприятного запаха, освобождается площадь и. т. д. Вроде бы одни плюсы (кроме удорожания).

Да, для котельных с высокой мощностью (которая может варьироваться от 200 до 500 кВт) и большим количеством оборудования лучше делать отдельное помещение. Это удобно, безопасно и современно. Пусть вас не пугают затраты, связанные со строительством дополнительного домика, а также возможные потери тепла. Ведь плюсов в этом варианте вы всегда получите больше, чем минусов.

Если проект будет не столь громоздким, то можно ограничиться пристройкой к дому или вообще расположить “кочегарку” в отдельной комнате внутри жилой постройки.

Вот, что по этому поводу думает наш пользователь.

Автолюбитель (Пользователь FORUMHOUSE): Отдельное помещение имеет смысл использовать при большом количестве оборудования. Для мелких котлов, размещающихся на стене, лучше устанавливать котел в доме. Кстати, потери тепла на теплотрассе могут быть достаточно значительными – 20кВт*ч. За зимний день – это 3 куба газа.

Но где бы вы ни запланировали строить котельную – в подвале дома, в гараже, в пристройке или специальном помещении – всегда следует правильно распланировать ее пространство.Котельная и насосная в частном доме, фото.

И если в помещении смогло уместиться все необходимое оборудование и осталось достаточно места для его обслуживания, значит, планировка была выполнена безошибочно. Но к этому вопросу мы еще вернемся.

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

Каким должно быть помещение

К помещению под твердотопливный котел выдвигается ряд требований:

• дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
• расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
• промежуток между задней стенкой котла и поверхностью из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
• запрет на надстройки над помещением котельной;
• эффективная приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

• Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т.д.
• Обвязку ТТ котла, состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
• Дымоход.
• Водонагреватель накопительный для снабжения дома горячей водой.
• Автоматику — погодозависимую или внутридомовую.
• Систему пожаротушения.

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Из чего сделать отдельную котельную

Общие требования к организации домашних котельных регламентируются строительными нормами и правилами (СП 41-108-2004, СП 42-101-2003, СНиП 42-01-2002 и т. д.). И будет лучше, если владелец жилья будет руководствоваться во время строительства этими схемами и правилами. Ведь это поможет избежать разногласий с надзорными органами и без проблем получить разрешение на эксплуатацию отопительного оборудования.

Смысл нормативных актов, разработанных государственными органами, бывает трудно постичь обывателю. Но, к счастью, из целого потока информации можно выделить несколько основных мыслей, которые касаются главных требований, предъявляемых к конструкции домашней котельной. Именно так сделали некоторые пользователи нашего форума, которые составляли список этих требований.

Светлана ВПользователь FORUMHOUSE

1. 1. Высота топочной  – не менее 2,5 м; 2. Объем – не менее 15 м³; 3. Окно с площадью остекления – не менее 3% от объема топочной ; 4. Стены, потолки и перекрытия – из негорючего материала; 5. Вентиляция – естественная; 6. Дверь  должна  вести не на кухню, а  непосредственно  на улицу  или  в  коридор, из  которого есть выход на улицу.  В  последнем случае  она  должна иметь   противопожаное покрытие; 7 . Если  котел  –   с открытой камерой сгорания, тогда следует предусмотреть   приточку ;  8 . Счетчик  можно  разместить в топочной  – в радиусе 0, 8  м от газового оборудования на высоте 1,6 м от пола.

Светлана В выбрала важнейшие требования к обустройству газовых котельных, но они являются актуальными и для других видах топлива. От себя же мы можем добавить еще несколько важных моментов.

Вот пример: если минимальный объем котельной равняется 15 м³, то ее площадь обязательно должна быть больше или равна 6 м². Дверь в котельную может быть не слишком широкой, но не допускается делать ее меньше 0,8 м в ширину.

В процессе работы котельной иногда возникает необходимость сливать воду из системы отопления. Котельная должна быть оборудована дренажным отверстием или выходом в систему канализации.

Котельная, работающая на электричестве, не нуждается в вентиляции и дымоходах. Поэтому при ее строительстве некоторые общие требования в расчет не берутся.

 Стены, как и другие элементы котельной, нужно отделать материалами, которые препятствуют возгоранию и быстрому распространению огня. Для облицовки стен вполне подойдет гипсокартон, керамическая плитка или листы из стекломагния.

Фото котельной в частном доме.

Из всех видов напольных покрытий в котельной лучше всего использовать специальную плитку или керамогранит.

Котельное помещение в частном доме или коттедже, фото.

Для того чтобы декорировать потолок котельной, следует использовать гипсокартон (можно с утеплителем) или штукатурку. Применение натяжных и подвесных отделочных решений в этом случае недопустимо.  Это будет непрактично и подобные материалы обладают высокой степенью пожароопасности.

Каркасная котельная своими руками.

Если вы желаете более подробно узнать об устройстве идеальной котельной, а также о требованиях, распространяющихся на конструкцию котельной. Если вам необходимо ознакомиться с советами людей, имеющих практический опыт в этом деле, тогда посетите, пожалуйста, соответствующий раздел нашего форума. Все о том, как выбрать систему отопления для своего дома, а так же о монтаже и эксплуатации отопительных систем вы можете прочесть в подробных статях, посвященных этим вопросам. Каждому желающему мы предлагаем к прочтению материал, посвященный строительству энергоэффективных домов.

Бойлер в схеме котельной

Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник  — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.

Принцип действия:

• бак заполняется холодной водой;
• из котла в теплообменник поступает горячий носитель;
• нагретая поверхность змеевика отдает тепло водной массе;
• из выходного отверстия поступает теплая жидкость.

Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л.  В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.

Установка предполагает соблюдение некоторых правил:

• расположение в максимальной близости от теплогенератора (котла);
• организация ровной нескользкой поверхности;
• оснащение гидроаккумулятором для предупреждения теплового расширения;
• монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
• обустройство обратными клапанами для предотвращения противотока;
• врезка фильтров для повышения качества жидкости;
• правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.

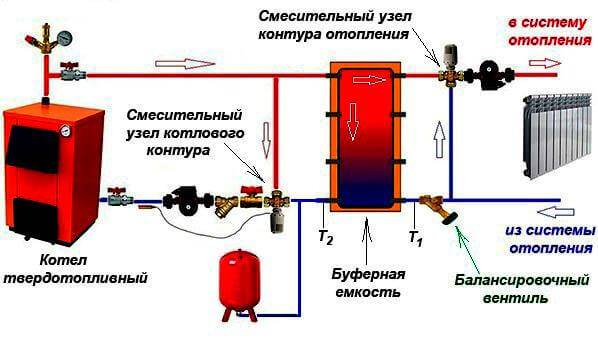

Схема котельной при использовании твердого топлива

Твердотопливные котлы имеют определенный недостаток, который вызван высокой инертностью работы, из-за невозможности тонкой регулировки процесса горения твердого топлива.

Для того чтобы сгладить недостаток, в схеме устанавливают буферную емкость, которая набирает температуру для нагрева контура отопления и расходует тепло в течении продолжительного времени.

Такая тепловая схема котельной на твердом топливе состоит:

• Источник теплоснабжения с первичным контуром нагрева: твердотопливный котел;
• группа безопасности с предохранительным клапаном;
• буферная емкость;
• циркуляционный насос контура отопления;
• циркуляционный насос котлового контура;
• расширительный бак;
• запорная арматура, дренажи, воздушники;
• балансировочный вентиль;
• смесительный узел контура отопления, для автоматического поддержания температуры в батареях;
• смесительный узел котлового контура, для оптимального режима работы котла;
• погодозависимая или настраиваемая автоматика с сигнализацией аварийного режима.

Схемы отопления однотрубные, двухтрубные и коллекторные

Схема однотрубной системы отопления – экономно, но неудобно

Однотрубная система отопления позволяет максимально эффективно использовать трубу отопления – ведь по всему периметру идет только горячая вода. Такой вариант подойдет для небольших однокомнатных дач, ведь каждый следующий радиатор будет холоднее предыдущего.

Кроме того, придется устанавливать насос, который обеспечивает принудительную циркуляцию теплоносителя. А это делает дом зависимым от электричества, даже если котел работает на твердом топливе.

Двухтрубная схема – простота монтажа и удобство пользования

Если есть цель сделать дом полностью автономным, можно устроить отопление с естественной циркуляцией. Но для этого придется укладывать трубы с уклоном не менее 0,05%, чтобы пузырьки воздуха попадали в открытый расширительный бак, а сам теплоноситель лучше циркулировал.

По стояку горячая вода поднимается на нужную высоту самостоятельно, а на этаже уклон труб должен быть всегда вниз от стояка – так нагретый теплоноситель будет попадать в радиаторы, а от них уже остывший – в котел. Для двухэтажного здания естественная циркуляция не всегда подходит, так как нижние этажи будут всегда холоднее верхних.

Схема принудительной циркуляции двухтрубной системы гораздо проще. Для организации отопления своими руками это оптимальный вариант, ведь трубы можно проложить снизу вдоль стены и спрятать в декоративных панелях. Это не потребует штробления стен или заливки пола поверх труб.

Коллекторная схема – в ногу с прогрессом

В этом случае между отопительными приборами и котлом устанавливают коллектор. С его помощью можно оптимально распределять теплоноситель в каждой комнате в зависимости от потребностей. Но такая схема отопления гораздо сложнее и собственными руками осуществить её можно только при наличии опыта.

Еще один её недостаток – высокая стоимость из-за большого количества расходуемого материала. Трубы, коллекторные шкафы, насосы и фильтры – обязательные элементы коллекторной схемы отопления. Зато это позволяет комбинировать различные отопительные приборы и очень точно регулировать температуру в помещениях.

Автоматизация работы котельного оборудования

Глупо было бы не воспользоваться возможностями, которые облегчают эксплуатацию отопительных систем. Автоматика позволяет использовать набор программ, которые управляют тепловыми потоками в зависимости от режима дня, погодных условий, а также помогают дополнительно обогревать отдельные помещения, например, бассейн или детскую.

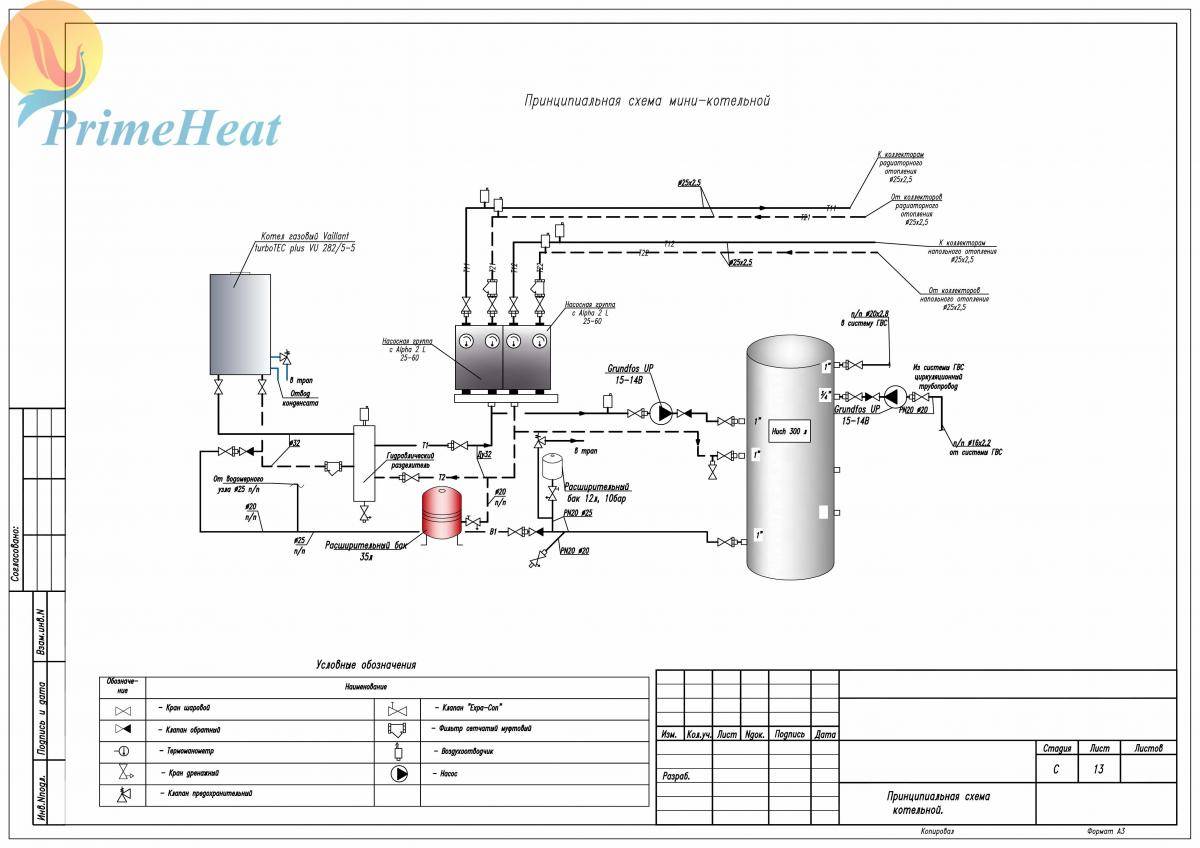

Пример принципиальной автоматизированной схемы: автоматический режим работы котельной контролирует эксплуатацию контуров рециркуляции воды, вентиляции, нагревания воды, теплообменником, 2 контурами теплого пола, 4 контурами отопления здания

Существует перечень пользовательских функций, адаптирующих работу оборудования в зависимости от образа жизни обитателей дома. Например, кроме стандартной программы обеспечения горячей водой, существует комплекс индивидуальных решений, которые являются более удобными и даже экономными для жильцов. По этой причине может быть разработана схема автоматизации котельной с выбором одного из популярных режимов.

Программа «Спокойной ночи»

Доказано, что оптимальная ночная температура воздуха в помещении должна быть на несколько градусов ниже дневной, то есть идеальный вариант – на время сна понизить температуру в спальне примерно на 4°С. В то же время человек испытывает дискомфорт, пробуждаясь в непривычно прохладном помещении, следовательно, рано утром температурный режим необходимо восстановить. Неудобства легко решаются с помощью автоматического переключения системы обогрева на ночной режим и обратно. Контроллерами, регулирующими ночные часы, занимаются компании DE DIETRICH и BUDERUS.

Система приоритетов горячего водоснабжения

Автоматическое регулирование потоками горячей воды также является одной из функций общей автоматизации оборудования. Оно делится на три вида:

• приоритетное, при котором во время пользования горячей водой полностью отключается система отопления;
• смешанное, когда мощности котла разграничиваются на обслуживание нагрева воды и обогрева дома;

неприоритетное, при котором обе системы действуют сообща, но на первом месте – обогрев здания.

Автоматизированная схема: 1 – котел водогрейный; 2 – насос сетевой; 3 – насос исходной воды; 4 – подогреватель; 5 – блок ХВО; 6 – насос подпиточный; 7 – блок деаэрации; 8 – охладитель; 9 – подогреватель; 10 – деаэратор; 11 – охладитель конденсата; 12 – насос рециркуляционный

Низкотемпературные режимы работы

Переход на низкотемпературные программы становится основным направлением последних разработок производителей котельных. Преимуществом данного подхода является экономический нюанс – уменьшение расхода потребляемого топлива. Как раз автоматика позволяет регулировать температуру, выбирать верный режим и тем самым снижать уровень нагрева. Все перечисленные пункты необходимо учитывать на этапе составления тепловой схемы водогрейной котельной.
