Схемы электропроводки в частном доме: правила и ошибки проектирования + нюансы разводки электрики

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА В ПОЛУ

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

1. Разметка.
2. Штробление.
3. Установка подрозетников и распредкоробок.
4. Прокладка кабеля.
5. Сборка схемы и подключение.

Разметка стен

Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. Подробнее процесс разметки стен под проводку описан в статье: https://samelectrik.ru/kak-razmetit-steny-i-potolok-pod-provodku.html.

На видео наглядно рассмотрен процесс разметки:

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

Три основных способа сделать штробу в стене своими руками:

1. С помощью перфоратора с насадкой «долото» или «шило».
2. Штроборезом.
3. Болгаркой с алмазным диском.

В принципе они подходят для всех видов твёрдых несгораемых материалов

С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором. Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными

Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями. Второй способ – установить подрозетники и распредкоробки на алебастр

При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами

На этом этапе важно проложить правильное количество проводов, для всех электроприёмников

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Если не знаете, как установить розетки и выключатели, ознакомьтесь со статьями:

• https://samelectrik.ru/kak-pravilno-ustanovit-rozetku-svoimi-rukami.html
• https://samelectrik.ru/kak-pravilno-podklyuchit-vyklyuchatel-sveta.html

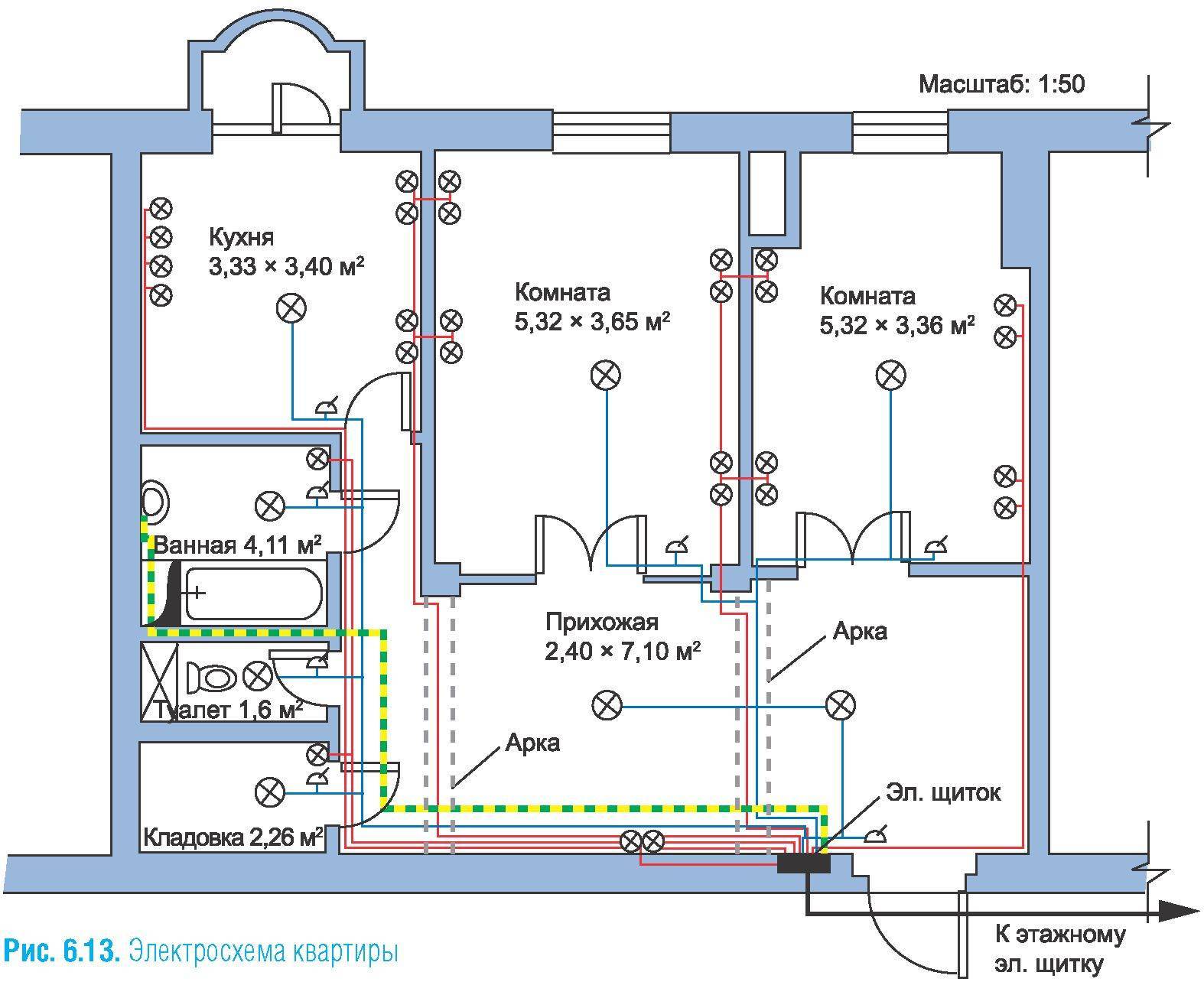

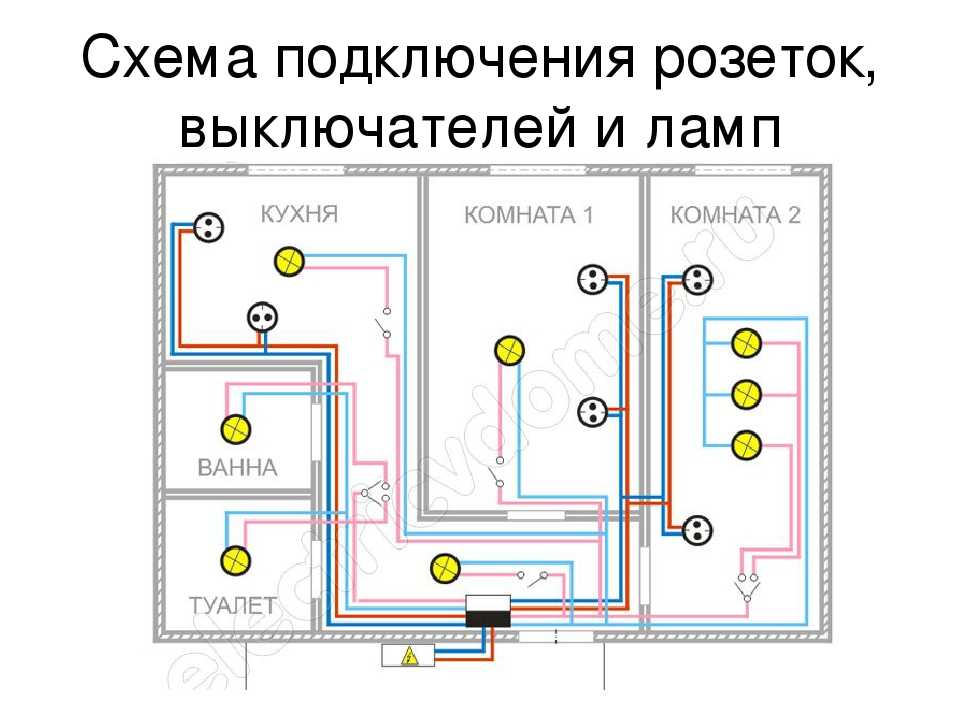

Составление схемы электропроводки в частном доме. Пример составления схемы электропроводки в частном доме

Схему будущей электропроводки составляют на основе плана частного дома. Она состоит из двух частей, электрической и монтажной. Основные элементы набрасываются схематично, «для себя».

Электрическая схема . Схема электропроводки в частном доме показывает способ включения в цепь энергопотребителей и их количество.

К основным элементам сети относят провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, кроме того:

• точку ввода внешнего силового кабеля;
• УЗО;
• точки подключения бытовых приборов высокой мощности;
• потолочные и настенные осветительные приборы.

Началом электроснабжения дома является электрощит. К нему извне подводится питающий провод (чаще по воздушной линии), подающий однофазный или трехфазный ток.

Чтобы повысить надежность, на щите потребители разбиваются на группы (подключение группами точек):

• Осветительные приборы.
• Розеточные гнезда.
• Силовые элементы (бойлер, электроплита, стиральная машина).
• Хозяйственные группы (подвал, гараж).

В каждой комнате имеется осветительная и розеточная группа, на кухне их больше (теплый пол и электроплиту подключают как отдельную группу). Для мощной бытовой техники и ламп-узлов цепи в ванной предусматривается заземление (подключение через кабель с дополнительной жилой «земля»).

Подготовительные работы для устройства электропроводки

Чтобы проводка в загородном доме при эксплуатации не доставляла проблем, проводятся подготовительные работы и расчеты. К ним относится расчет общей мощности приборов, планируемых к установке; на основе этих цифр выбирается кабель.

Расчет потребляемой мощности

Общая потребляемая мощность складывается из отдельных мощностей бытовых приборов, элементов освещения и силового оборудования. Эти значения берутся из специальных таблиц; их можно найти в технических паспортах приборов.

Чтобы самостоятельно получить итоговую потребляемую мощность приборов, надо просуммировать мощности всех потребителей на этом проводе. Известно, что одновременно все приборы не включаются. Поэтому полученная сумма умножается на поправочный коэффициент спроса (коэффициент одновременного использования). Коэффициент равен 0,8 (если общая мощность меньше или равна 14 кВт), 0,6 (до 20 кВт), 0,5 (до 50 кВт).

Пример: если полученное число составляет 32,8 кВт, то ориентировочная величина потребляемой мощности: 32,8*0,6=19,68 кВт.

Разделив общую мощность на напряжение (220 В) можно узнать максимальную силу тока. Например, если мощность оказалась равной 5 кВт (5000 Вт), сила тока равна 22,7 А.

Требуемые нормы безопасности

Для обеспечения электробезопасности монтируемой проводки в загородном домовладении, следует заранее предусмотреть использование таких элементов, как защитное заземление, УЗО и автоматы.

Защитное заземление

Как уже говорилось ранее, в большинстве случаев для питания загородных домов задействованы старые четырехпроводные ЛЭП. Это означает, что используется совмещенный нулевой и заземляющий провод. При его обрыве на корпусе оборудования может появиться опасное для жизни напряжение. Автомат не отключится по причине протекания через него номинальных токов. Для исключения подобных ситуаций необходимо смонтировать на участке дополнительный заземляющий контур.

Устройство контура защитного заземления

УЗО

Установка устройства защитного отключения позволяет обеспечить безопасность человека от поражения электрическим током, а также предотвратить развитие пожара. УЗО реагирует на токи утечки, которые образуются при повреждении изоляционного покрытия жил или при обрыве нулевого провода. УЗО рекомендуется монтировать непосредственно на вводе питания.

Уставка на отключение выбирается с учетом расчетных токов утечки всего электрооборудования, которое используется на даче. Полученное значение необходимо увеличить в три раза. В продаже имеются УЗО со следующими величинами номинальных дифференциальных токов: 10, 30, 100, 300 мА.

Схема подключения УЗО и автоматов защиты

Автоматы защиты

Для защиты КЛ от токов перегрузки и коротких замыканий, следует использовать автоматы защиты. Они устанавливаются для каждой отдельной группы потребителей. Подбор ведется в соответствии с расчетным потреблением тока. Как правило, отдельные автоматы монтируются на осветительные и розеточные сети.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Нарисовать схему электропроводки онлайн. Правила разводки электропроводки в квартире

Схема электропроводки в частном доме или квартире, всегда должна начинаться одинаково, с составления плана электрики

Любое строительное мероприятие регламентируется соответствующей документацией, утвержденной государством. Это касается и огромного многообразия материалов, используемых в том или ином случае. На сегодняшний день в качестве нормативных документов выступают ГОСТ и СНиП. В свою очередь, любая работа, касающаяся электричества, подчиняется Правилам Устройства Электроустановок (ПУЭ).

Перед началом работы с электросетью необходимо досконально изучить все пункты, указанные в ПУЭ

Отдельное внимание рекомендуется уделить параграфу, который описывает особенности монтажа и подбора электрооборудования. Рассмотрим основные правила по проведению электромонтажа в квартире

Все важные элементы электрического оборудования должны располагаться на виду. К ним необходимо обеспечить быстрый и удобный доступ. При монтаже выключателей рекомендуется учитывать высоту их размещения (от пола). В соответствии с нормами этот показатель должен быть в пределах от 50 до 150 см. Расположение выключателей подбирается таким образом, чтобы открытые двери не доставляли неудобства при их использовании. Подвод проводки к выключателям осуществляется сверху вниз.

Минимальная рекомендуемая высота расположения розеток составляет 50 см, а максимальная – 80 см. Это правило предохраняет электроприборы от воды в случае затопления квартиры. Розетки необходимо располагать в точках, которые находятся на достаточном удалении (не менее 50 см) от газовых плит. Такая же дистанция должна быть до батарей отопления, труб и других предметов, оснащенных заземлением. Подвод электропроводки к розеткам производится снизу вверх. Эти правила в обязательном порядке должны учитываться при составлении плана электрики.

Обратите внимание! Число розеток в одной комнате определяется исходя из квадратуры помещения. Существует одно правило, используя которое, можно без труда определить необходимую цифру

Согласно ему, одно изделие должно приходиться на площадь 6 м².

Рекомендуемая высота расположения розеток и выключателей в квартире

Однако такой способ не подходит для определения числа розеток на кухне. Для данного помещения их количество назначается индивидуально и зависит от числа бытовой электротехники. Что касается туалета, то установка розеток в нем запрещена. В ванной комнате разрешается устанавливать эти изделия, однако для них необходим индивидуальный трансформатор.

При прокладке проводов в квартире требуется знать, что эта операция может производиться скрытым или открытым методом. В первом случае кабель размещается в штробе внутри стены, а во втором – снаружи. Сама прокладка производится строго по вертикали или горизонтали, а ее место должно быть зафиксировано на общем плане.

При обустройстве проводки нужно соблюдать дистанцию от трубопроводов и перекрытий. Для линий, проложенных в горизонтальной плоскости, рекомендуемое расстояние до потолка составляет 10 см. Для них же дистанция до карниза или балки перекрытия должна быть не менее 15 см. Кроме этого, горизонтальные линии нужно устанавливать на определенном расстоянии от пола (не менее 15 см).

Для линий, которые монтируются по вертикали, также существуют определенные правила. Например, дистанция от дверного или оконного проема должна быть не менее 10 см. А также вертикальные провода необходимо устанавливать на расстоянии 40 см от газовых коммуникаций.

Количество розеток на кухне должно соответствовать числу бытовой электротехники находящейся в ней

Очень важно, выполняя проводку электрики, следить, чтобы кабели не соприкасались с металлическими элементами в стенах или снаружи. В случае необходимости монтажа нескольких параллельных (по отношению друг к другу) проводов между ними требуется соблюдать дистанцию 3 мм

Такие кабели могут и соприкасаться, однако для этого их размещают в специальной защитной трубке – гофре.

При разводке проводов в щитке места их соединений тщательно изолируются

Важно запомнить, что стыковка медных и алюминиевых кабелей запрещается. Для организации соединений принято использовать болты

Этот способ применяется для заземления и нулевых проводов.

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него.

Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

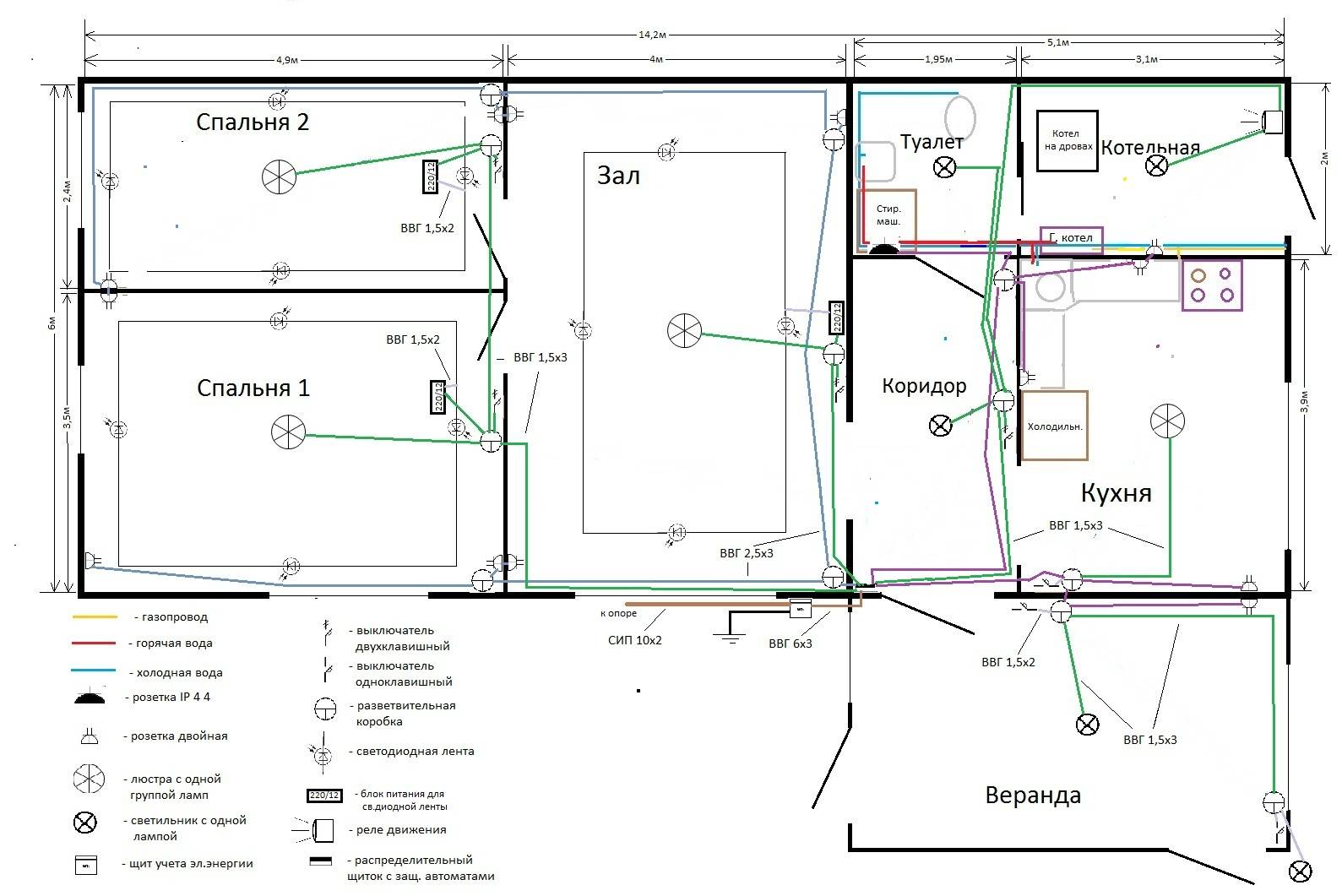

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

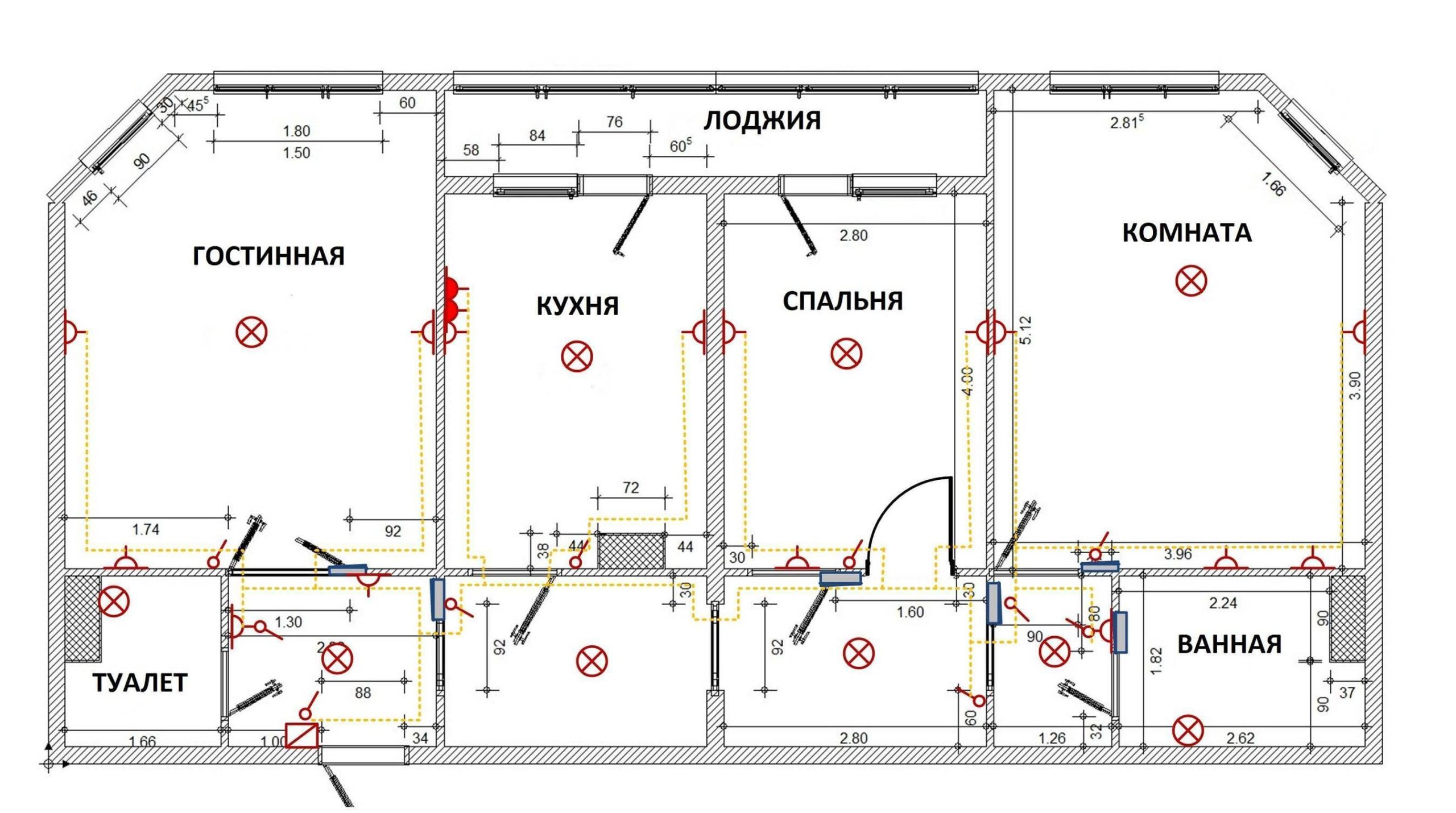

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

• точку ввода силовой линии;
• места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом

Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

• осветительные контуры – 3*1,5 мм² или 3*2 мм²;
• розеточные группы – 3*2,5 мм²;
• электроплита/духовка – 3*4 мм²;
• кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
• отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Наружная проводка

В отличие от городских квартир, где вся разводка располагается в пределах жилого помещения – в загородном доме имеются участки (пристройки типа гаража, например, или хозяйственные мастерские), находящихся вне дома. Прокладываемая проводка в этом случае подвержена воздействию всевозможных факторов, включая климатические и нуждается поэтому в дополнительной защите.

Монтаж наружной электропроводки

Наружная электропроводка по кирпичному фасаду в гофрированной трубе

Наружная открытая электропроводка в пристройке

Наружная проводка по деревянной стене

Монтаж электропроводки по наружной деревянной стене

Монтаж прожектора на наружной кирпичной стене

Проводку в помещениях, расположенных вне жилого строения, допускается монтировать в металлических кабельных каналах или трубах, проводимых сквозь деревянные перегородки и перекрытия дома. Если по условиям проведения монтажных работ металлические трубные изделия не используются – в местах прохода кабеля через стены и перегородки должны устанавливаться специальные стальные гильзы. С их помощью удается надежно защитить провода от механических деформаций.

Схема электропроводки, содержащая трассы прокладки проводов по фасаду зданий, допускает применение для их защиты не только металлических труб, но и стальной витой гофры. Сразу отметим, что для наружных поверхностей построек, отделанных покрытиями из легко воспламеняемых и сгораемых материалов, этот способ считается единственно допустимым. Для фасадов зданий, покрытых несгораемыми отделочными материалами, возможен открытый способ монтажа с применением пластиковой гофры.

Во всех случаях механическая защита кабеля не исключает необходимости герметизации оболочки, исключающую возможность попадания внутрь даже небольших количеств испарений и влаги.

Указанная техническая мера существенно снижает вероятность скопления влаги в районе расположения уличных светильников. При выборе подходящей для этих целей марки проводного изделия обычно исходят из наличия у него соответствующей защиты. Для наружной установки она должна соответствовать показателю не ниже IP44.

В заключение отметим, что монтаж электропроводки в частном доме – достаточно сложная процедура для того, чтобы заниматься ей без специальных подготовки. Для получения нужного результата потребуется ознакомиться со всеми представленными здесь материалами, а также освоить основные приемы работы с электротехническими компонентами и силовым оборудованием.
