Красный и синий цвет мигалок
Как говорится, какой резать? Смотри, не перепутай. Вообще, всё элементарно.
Красный
Во всём мире красный цвет — это СТОП. Если вам мигают красным, значит, вы должны остановиться и прижаться к правой обочине.
Раздавать такие приказы имеют право сотрудники ГИБДД, ВАИ, ФСБ, ФСО. Именно на их машинах установлена светящаяся коробка красного цвета, чтобы управлять движением.
Но красный маячок используется только в сочетании с синим. На машинах «гаишников» так вообще целая «корона»: слева красная мигалка, справа — синяя.
Синий
О чём сигнализирует синий цвет? «Дай дорогу». Если вам мигают синим, значит, настойчиво предлагают пропустить вперёд. Сделайте это подобру-поздорову и не нарывайтесь на неприятности.
Машины полиции, МЧС, а также пожарные, скорые и другие экстренные службы оснащены только синей мигалкой. Если вы увидите её сияние, да ещё и в сочетании с незабываемым звуковым сопровождением, пропустите этот автомобиль: где-то горит или кому-то плохо. Или сотрудники полиции едут на задание.
Даже если они едут не торопясь, всё равно: дайте им проехать, это такое «медленное задание». И не вздумайте обгонять машину с такими сигналами, иначе штраф вам обеспечен. Если из-за вашей дерзости погибнет человек, не получив медпомощь, то и уголовка прилетит.
Схемы переключения ламп на 220 вольт
Схемы бегущих огней на 220 В интересны тем, что в качестве излучателей света здесь используются мощные лампы накаливания. В этом случае переключение ламп осуществляется с помощью тиристоров или симисторов. При этом для упрощения схемы гальваническая развязка между силовыми каскадами и схемой управления не предусматривается. Это означает, что при подаче питания 220 В касаться элементов устройства нельзя, так как они находятся под опасным напряжением. Это относится и к переменным резистором, на которые необходимо надевать пластиковые изолирующие ручки.
В простейшем случае устройство на 220 вольт можно собрать на 3-х тиристорах. При этом частота переключения определяется номиналами цепочек R2 и С1, R4 и С2, R6 и С3 в цепи управления соответствующего тиристора. Возможно, для ритмичного переключения ламп придется немного изменить сопротивление упомянутых резисторов. Диод VD3 «срезает» половину напряжения, и в данной схеме лампы не будут светиться на всю яркость. При этом возможно применение тиристоров КУ201Л с рабочим напряжением до 300 В.
В следующей схеме выпрямленное напряжение на тиристоры подается с диодного моста. Таким образом, лампы будут светиться «на полную». В качестве задающего генератора импульсов выступает трехфазный мультивибратор на К155ЛН1. При этом частота переключения определяется номиналами цепочек R1 и С1, R2 и С2, R3 и С3. Возможно, для ритмичного переключения ламп придется немного изменить сопротивление упомянутых резисторов. С выхода микросхемы импульсы подаются на управляющие электроды тиристоров через транзисторы.
Транзисторы подойдут КТ940В. Тиристоры можно использовать КУ202 с индексом Н или М
Обратите внимание, резистор R7 потребуется на 2 Вт, так как падение напряжения на нем составляет больше 200 вольт, и выделяется большая мощность
Данная схема практически аналогична предыдущей, однако генератор в ней построен на К155ЛА3 и транзисторе КТ315. Для нее уже имеется топология печатной платы.
Силовые диоды Д226 имеют сравнительно небольшой рабочий ток и могут выходить из строя при перегорании лампочки. Лучше использовать более мощные КД202Б или КД242Б.
Данная схема интересна тем, что к ее выходу подключены и светодиоды, и лампы. Светодиоды могут размещаться на блоке управления устройства, тогда как источниками света выступают цветные лампы накаливания. В соответствии с этим примером Вы можете почти любую из рассматриваемых схем переделать с ламп на светодиоды или наоборот.
В данном случае генератор импульсов собран на К561ЛЕ5, и частота генерации устанавливается переменным резистором R1. Далее импульсный сигнал подается на вход счетчика-делителя на 8 — К561ИЕ9. Соответственно, к его выходам можно подключить до 8 каналов, вместо шести, используя выводы 5 и 10. Точно так же количество каналов можно сократить, подавая импульс сброса на вход счетчика со следующего свободного выхода. Напряжение на тиристоры подается с диодного моста, который собирается на 4-х диодах КД202Б или КД242Б.
Если последовательное переключение светильников надоело, можно собрать схему, которая позволяет реализовать несколько программ их переключения. Она собрана на надежных микросхемах серии К155. В данном случае генератор импульсов собран на DD2 К155ЛЕ1, и частота генерации устанавливается переменным резистором R2. Дешифратор выполнен на DD1, DD3, DD4 (одна К155ЛА3 и две К155ТМ2). Переключателем SA1 выбирается программа переключения, а кнопка SB1 позволяет установить начальные условия работы устройства. Схема управления тиристорами и лампами – стандартная, и уже нами рассматривалась.
Принцип работы

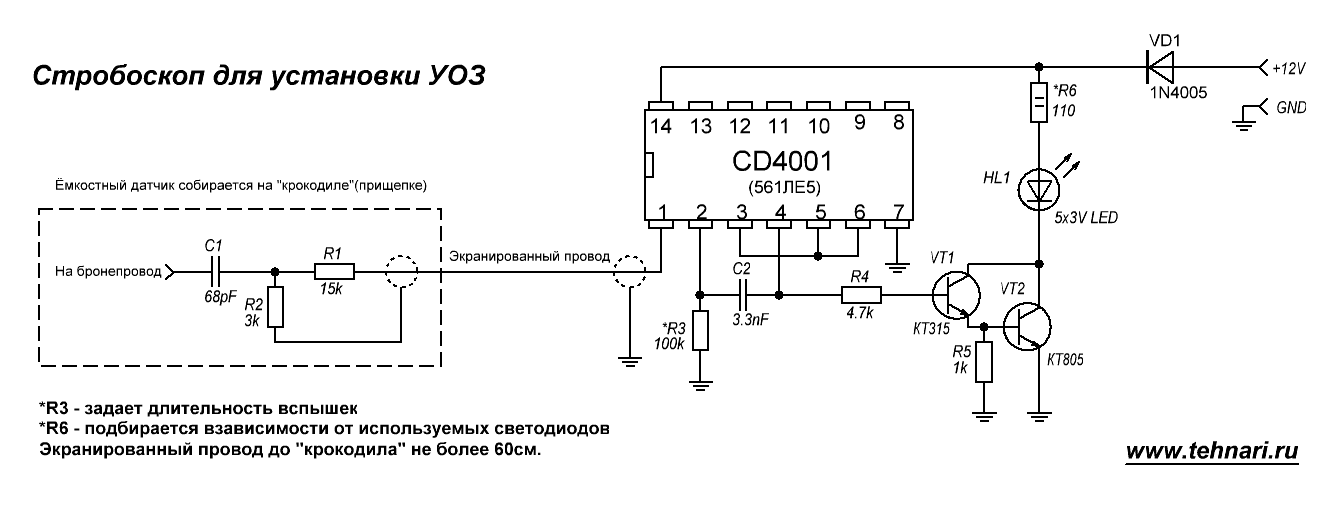

Схема стробоскопа питается от автомобильного аккумулятора. В момент замыкания выключателя SA1, триггер DD1 переходит в исходное состояние. При этом на инверсных выходах (2, 12) появляется высокий потенциал, а на прямых (1, 13) – низкий потенциал. Конденсаторы С3, С4 заряжены через соответствующие резисторы.
Импульс с датчика, пройдя через дифференцирующую цепь, поступает на тактовый вход первого одновибратора DD1.1, что приводит к его переключению. Начинается перезаряд С3, который через 15 мс заканчивается очередным переключением триггера. Таким образом, одновибратор реагирует на импульсы с датчика, формируя на выходе (1) прямоугольные импульсы. Длительность выходных импульсов с DD1.1 определяется номиналами R3 и С3.
Второй одновибратор DD1.2 работает аналогично первому, уменьшая длительность импульсов на выходе (13) в 10 раз (примерно до 1,5 мс). Нагрузкой для DD1.2 служит усилительный каскад из транзисторов, которые открываются на время импульса. Импульсный ток через светодиоды ограничен исключительно резисторами R6-R8 и в данном случае достигает величины 0,8 А.
Не стоит пугаться столь большого значения тока
Во-первых, его импульс не превышает 1 мс, со скважностью в рабочем режиме не менее 15. Во-вторых, современные светодиоды обладают гораздо лучшими техническими характеристиками в сравнении с их предшественниками из 2000 года, когда эта схема впервые получила практическое применение. Тогда нужно было поискать светодиоды с силой света в 2000 мкд
Сейчас белый LED (от англ. Light-emitting diode) типа C512A-5 мм от компании Cree с углом рассеивания 25° способен выдать 18000 мкд при постоянном токе в 20 мА. Поэтому использование сверхъярких светодиодов позволит значительно снизить ток нагрузки путём увеличения сопротивления R6-R8. В-третьих, время пользования стробоскопом обычно не превышает 5-10 минут, что не вызывает перегрев кристаллов излучающих диодов
Тогда нужно было поискать светодиоды с силой света в 2000 мкд. Сейчас белый LED (от англ. Light-emitting diode) типа C512A-5 мм от компании Cree с углом рассеивания 25° способен выдать 18000 мкд при постоянном токе в 20 мА. Поэтому использование сверхъярких светодиодов позволит значительно снизить ток нагрузки путём увеличения сопротивления R6-R8. В-третьих, время пользования стробоскопом обычно не превышает 5-10 минут, что не вызывает перегрев кристаллов излучающих диодов.
Какие бывают ошибки при изготовлении
Большинство ошибок сводятся к неправильному монтажу. Чтобы их избежать, при сборке надо внимательно следить за правильностью подключения проводов и пайки электронных компонентов. При безошибочном монтаже и предварительной проверке платы все начнет работать сразу после подачи питания.
После установки стробоскопа первым делом надо посетить отделение ГИБДД для регистрации изменений – установка любых световых приборов, не предусмотренных конструкцией, требует такой процедуры. В противном случае придется ездить от одного поста дорожной полиции до другого, собирая штрафы. Надо помнить, что установка проблесковых огней красного и синего цвета запрещена. Они могут быть смонтированы только на автомобилях спецслужб. Легализовать их установку не получится.
Завершение работ
Когда вся схема
стробоскопа на светодиодах собрана, его можно подключить к питанию и проверить
на работоспособность. Рассмотренный пример позволяет использовать различные
источники питания:
- Блок питания от
6 до 12 вольт – создает разный уровень свечения и яркость в зависимости от
требуемой задачи в разных помещениях. - Элемент питания
на 9 вольт. Помешается непосредственно внутри корпуса и дает возможность
использовать стробоскоп в автономном режиме вне помещения.
При использовании качественных фирменных компонентов стробоскоп будет работать достаточно долго и не потребует ремонта в ближайшие десятилетия.
Частота выходного сигнала
f ~1/2RC

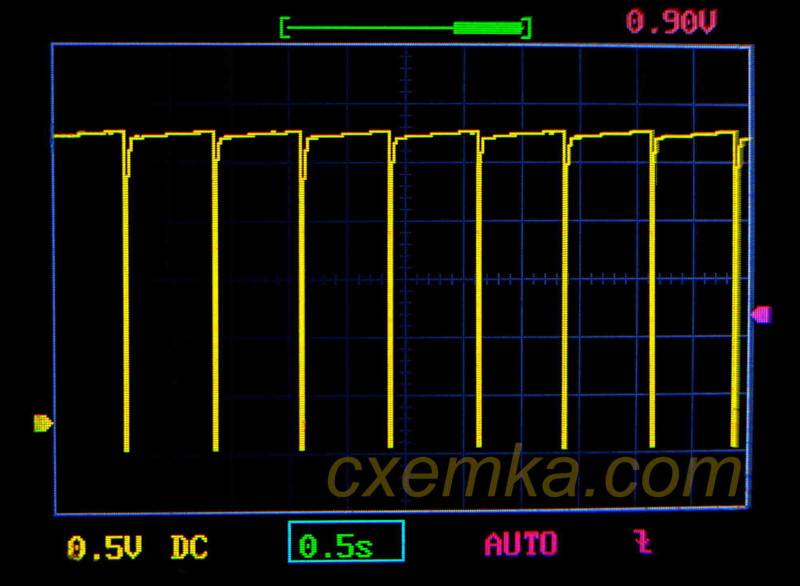

На выходе создаются кратковременные импульсы с периодом T=2RC, а длительность низкого уровня (когда СД светит) составляет примерно T/25 с.
Частоту импульсов задают в главной мере C1 и RV1, первый компонент имеет постоянное значение ёмкости, а сопротивление второго наоборот можно изменять, тем самым изменяя количество световых импульсов за единицу времени (оно также зависит от напряжения питания…). Чем больше ёмкость конденсатора C1 и сопротивление резистора RV1, тем реже будут вспышки света (время между вспышками больше). Уменьшая ёмкость C1 и сопротивление RV1 наоборот уменьшается период, а, следовательно, увеличивается частота вспышек.
Светодиодный стробоскоп на таймере NE555
Главным компонентом в данной схеме стробоскопа является интегральный таймер NE 555. Это распространенная микросхема часто используемая в электронных самоделках.
В качестве светового излучателя применена готовая сборка из шести светодиодов от китайского фонарика.

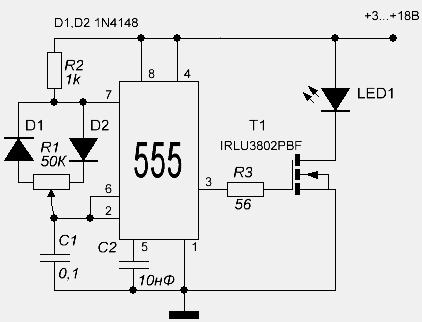

Схема стробоскопа на таймере NE555
Потенциометром Р1 задается время пауз между импульсами, которые подаются на VT1. Открываясь в момент подачи сигнала, полевой транзистор «зажигает» стробоскоп.
Следует учитывать, что в момент вспышки, ток, проходящий через излучатель, превышает два ампера. Это обстоятельство заставляет использовать ограничительный резистор с мощностью рассеивания не менее 2Вт. Поводов для беспокойства относительно выхода из строя светодиодов нет. Сверхкраткое время работы в подобных режимах не причинит урон полупроводникам.
Вместо транзистора, указанного на схеме, можно применять его ближайшие аналоги: IRFZ44, IRF3205, КП812Б1 и другие.
Требования к диоду VD1 – высокое быстродействие. 1N4148 с успехом заменяется отечественным вариантом КД522. Также хорошо подойдут любые диоды Шоттке.
Емкость конденсаторов можно увеличивать на один порядок. Это никак не отразится на работоспособности схемы.
Вот так выглядит собранный прибор, с тремя сверхмощными светодиодами.
Небольшое количество деталей позволяет выполнить стробоскоп из светодиодов навесным методом или при помощи специальных монтажных панелек. Если в процессе пайки не будет допущено ошибок, схема заработает сразу, без дополнительной наладки.

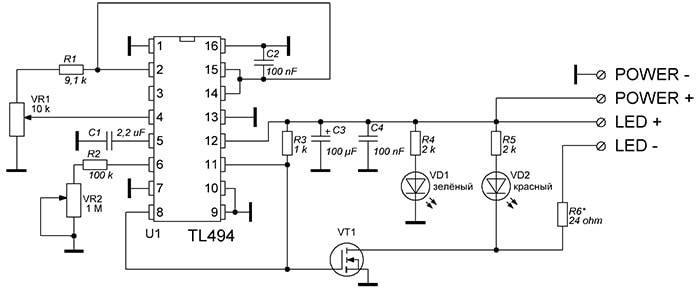

Другая вариация сбора своими руками автомобильного стробоскопа на светодиодах построена на базе драйвера ШИМ TL494. Стоимость микросхемы лежит в пределах 10 – 20 рублей за штуку, поэтому дефицитной ее не назовешь. Кроме этого, извлечь требуемый компонент можно из старого блока питания ATX от персонального компьютера.
Как и в предыдущем случае, излучателем управляет MOSFET-транзистор. Здесь он может быть любого типа, отвечающего двум требованиям:
- Номинальный ток – от 2А;
- внутренняя структура – N-типа.
Примеры подходящих полевиков: AP15N03GH или IRLZ44NS.
Подстроечным резистором VR1 устанавливается скважность работы (длительность вспышек), а VR2 – их частота. Удобнее применять потенциометры с линейной зависимостью, так процесс настройки выполнять гораздо проще
Источником света на данной схеме стробоскопа выступает один мощный светодиод. Чтобы подключить 12 вольтную светодиодную ленту, резистор R6 необходимо удалить, установив вместо него перемычку.
Остальные элементы схемы светодиодного стробоскопа могут быть любыми с указанными номиналами.
Печатная плата устройства
Минимизировать размер конструкции можно с помощью SMD-компонентов. Некоторые начинающие радиолюбители стараются избегать их применения, считая, что монтаж мелких деталей слишком трудозатратен. И напрасно! Немного практики поможет без труда справиться с этой задачей. Зато результат станет отличной наградой за проявленное терпение.

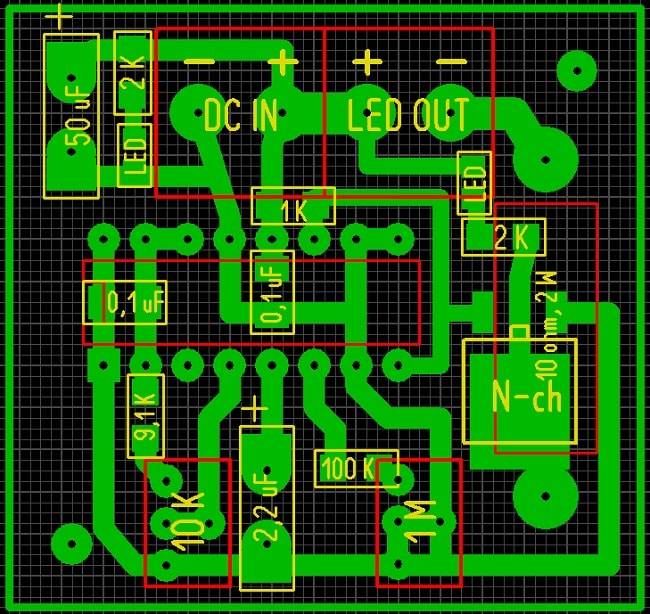

Образец реализации печатной платы светодиодного стробоскопа показан на рисунке.
Образец печатной платы для стробоскопа
Здесь применен двухсторонний метод разводки. Сверху устанавливаются крупные радиоэлементы: микросхема, клеммники и электролитические конденсаторы, снизу резисторы и конденсаторы типоразмера 1206, светодиоды типоразмера 0805, MOSFET-транзистор в корпусе DPAK. Регулирующие резисторы заменены на подстроечные. Это было сделано для уменьшения конструкции.
Внешний вид платы готового устройства с обоих ракурсов представлен ниже. Для переноса на фольгированный текстолит рисунка с дорожками, применялся метод ЛУТ. Травление производилось в водном растворе хлорного железа.
При желании своими руками повторить схему стробоскопа на светодиодах, можно воспользоваться проектом для трассировщика Sprint Layot, изменив его при необходимости по собственным потребностям. .
Рассмотрение в статье схемы стробоскопов отличаются простотой и низкой стоимостью электронных компонентов. Общая стоимость материалов обойдется в десятки раз меньше, если приобретать готовый стробоскоп на светодиодах. Кроме того, пользоваться самодельным прибором намного приятнее, а полученный в процессе работы опыт незаменим и бесценен.
Для точной установки зажигания на двигателе необходимо использовать специальные приборы – стробоскопы. Их можно приобрести в автомагазинах или изготовить своими руками. Во втором случае вы сэкономите приличную сумму и сделаете наиболее подходящее устройство для вашей модели авто.
Другие варианты
Очень простую плату управления можно выполнить на микросхеме К561ЛА7 (зарубежный аналог CD4011A). Эта микросхема очень распространена и стоит копейки. Изготовление латы доступно даже любителю, имеющему первичные навыки радиоконструирования. Частота мигания задается резистором и конденсатором. Чем больше емкость и сопротивление, тем реже мигают фонари. Приближенно вычислить частоту можно по формуле F=0,52/(R*C). Окончательно установить период мигания можно подбором параметров элементов времязадающей цепочки. Другой вариант – установить подстроечный резистор вместо постоянного и подобрать нужный режим его вращением. Вместо К561ЛА7 можно применить микросхему К176ЛА7, но она более чувствительна к напряжению питания. Также можно использовать любые микросхемы серии К176 и К561, содержащие элементы НЕ, И-НЕ, ИЛИ-НЕ.
При любой схеме надо предусмотреть установку выходного транзистора на теплоотводящий радиатор.
Схема стробоскопа на К561ЛА7.
Схему можно немного усложнить, добавив несколько деталей и разделив цепи заряда и разряда конденсатора. Теперь длительность вспышки и паузы можно регулировать раздельно.
Схема стробоскопа на К561ЛА7 с раздельной регулировкой частоты и длительности.
Также можно использовать широко распространенную микросхему NE555 (КР1006ВИ1). Она предназначена для построения подобных схем и имеет простое включение с минимумом дополнительных элементов.
Схема стробоскопа на таймере NE555.
Но самые лучшие световые эффекты можно получить с помощью микроконтроллера. Можно применить «малыша» Attiny13 или плату Arduino Nano, добавив к ним лишь ключ на мощном транзисторе (полевом или биполярном). Можно выбрать тип транзистора из таблицы или подобрать самостоятельно.
| Наименование транзистора | Тип | Наибольший ток стока/коллектора, А |
|---|---|---|
| BUZ11A | Полевой (N) | 25 |
| IRF540NPBF | Полевой (N) | 33 |
| BUZ90AF | Полевой (N) | 4 |
| 2SA1837 | Биполярный (n-p-n) | 1 |
| 2SB856 | Биполярный (n-p-n) | 3 |
| 2SC4242 | Биполярный (n-p-n) | 7 |
Код на языках Arduino или С++ может написать сможет даже начинающий программист. Управление мигающим светодиодом в качестве упражнения предлагается на первых же занятиях по программированию микроконтроллеров. Немного овладев навыками, можно перейти к дальнейшему развитию программы. Можно, например, построить циклическое переключение частоты мигания тактовой кнопкой или смену световых эффектов. Все ограничивается фантазией разработчика программы.
Пример схемы стробоскопа на контроллере Attiny13.
На рисунке приведен пример схемы на Attiny13, но надо понимать, что подключение внешних элементов к ножкам микросхемы может быть другим – назначение выводов выбирается программно.
Видео работы стробоскопа
Автор проекта: Pechora-1
Обсудить статью СТРОБОСКОП НА МОЩНЫХ СВЕТОДИОДАХ
Наверняка многие из нас хотели бы иметь дома стробоскоп, чтобы украсить небольшую вечеринку и придать ей немного драйва. Как правило их делают на импульсных лампах, но к сожалению они довольно дорогие и имеют маленький ресурс.
Я решил заменить лампы на светодиоды, и с уверенностью скажу, что такой стробоскоп своими руками для дискотеки сможет изготовить даже начинающий радиолюбитель.
Сам стробоскоп собирается на 2-х печатных платах, на одной из них расположены светодиоды, а на второй — блок управления. Главной деталью в блоке управления является микросхема-таймер LM555.
Именно она генерирует импульсы, частота которых определяет то, как быстро будет мерцать стробоскоп, и регулируется переменным резистором. Я использовал 60 светодиодов, но можно использовать любое количество кратное трем (3, 6, 9 …).
В качестве блока питания подойдет любой источник от 6-ти до 12-ти вольт. У меня он работает от одной батарейки «Крона», но при желании можно подключить его к блоку питания 12 Вольт (для этого предусмотрен дополнительный разъем). В этом случае стробоскоп светит намного ярче.
Вот список радиодеталей, которые понадобятся при изготовлении стробоскопа:
- Сверхъяркие светодиоды (белые, 5 мм) — 60 шт;
- Микросхема-таймер 555;
- Полевик IRFZ44N;
- Переменный резистор 1 мОм;
- Резистор 5,6 Ом (2 Вт);
- Резистор 56 Ом;
- Резистор 10 кОм;
- Резистор 100 кОм;
- Конденсатор 1 мкФ x 50 В;
- Конденсатор 1000 мкФ x 16 В;
- Диод 1N4148;
Корпусные детали и прочая мелочевка:
- Пластиковый корпус 90×60×25 мм;
- Оргстекло 90×60 мм;
- Текстолит;
- Стойки М4×22 мм (мама-мама) — 4 шт;
- Стойки М4×10 мм (мама-папа) — 4 шт;
- Винты для стоек М3×8 мм;
- Батарейка «Крона» + ответный разъем для нее;
- Разъем питания (штыревой);
- Переключатель движковый (2 положения);
Схема и печатная плата были нарисованы в программе Eagle. Управляющая плата получилась небольшой, при желании её можно сделать еще меньше, используя SMD компоненты. Размеры платы со светодиодами — 87 на 57 мм.
К сожалению я не делал фотографии в процессе пайки, но надеюсь что это не будет вам помехой. Вот несколько фотографий, на которых видно уже запаянные платы для стробоскопа.

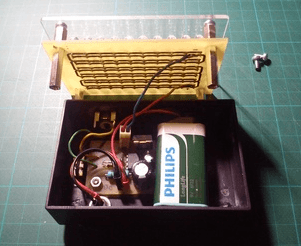

После изготовления печатных плат и напайки на них радиоэлементов можно приступать к корпусированию.
Внутри корпуса пришлось срезать несколько пластиковых стоек, которые мешали.
Чтобы защитить светодиоды я использовал оргстекло, установив его на стойки (между оргстеклом и корпусом стробоскопа — 10 мм).
Теперь остается только вставить все разъемы, закрутить болты и стробоскоп своими руками для дискотеки готов!
Вот видео работы стробоскопа:
Процесс регулировки начального момента зажигания в значительной мере упрощается при использовании специальных устройств. В основе их работы лежит стробоскопический эффект. Смысл этого физического явления заключается в следующем: если осветить движущийся объект короткой световой вспышкой, то возникнет визуальная иллюзия, что он остался в том же положении, в котором его застала эта вспышка.
Сделать своими руками стробоскоп на светодиодах очень просто. Есть схемы простых устройств, повторить которые сможет даже малоопытный радиолюбитель.
Замок зажигания ВАЗ-2106
На автомобиле установлен замок запуска двигателя, характерный для всей линейки вазовских автомобилей, состоящий из трех основных частей: контактной части, противоугонного устройства и непосредственно самого замка.
При выходе противоугонного устройства замка, устройство меняется в полном комплекте. Контактная часть, закрепленная в корпусе зажигания с помощью пружинного стопорного кольца, может быть заменена в отдельном порядке. Установка устройства запуска автомобиля производится под панелью прибора с левой от водителя стороны на кронштейне вала рулевого управления.
Безукоризненная работа любого автомобиля зависит от безотказной и слаженной работы всех его механизмов. Не последнее место в этом ряду занимает правильная установка системы зажигания. После выхода автомобиля с конвейера, правильный зазор устанавливается специалистами завода. При длительной эксплуатации автомобиля может произойти его сбой, что может повлечь за собой, как одна из причин, к перерасходу топлива, или как одна из основных – автомобиль перестанет заводиться. В этом случае, необходимо будет произвести установку зажигания ВАЗ 2106 согласно заводским техническим параметрам. Это можно сделать самостоятельно, проделав все необходимые работы своими руками, или обратиться к профессионалу, которому знакомы все нюансы правильной установки системы зажигания.
Стробоскоп своими руками с минимальными затратами, схема стробоскопа на основе корпуса фонарика или фотоаппарата
Нет ничего лучше для любого автовладельца, чтобы произвести качественную диагностики либо мелкий ремонт автомобиля, при этом сумев сэкономить значительную сумму. Сэкономленные деньги могут пойти на усовершенствования автомобиля, или на покупку чего-либо приятного для себя и близких. Именно самостоятельно сделанное изобретение позволяет снизить финансовые затраты на ремонт и обслуживание автомобиля. Для проведения установки угла опережения зажигания как раз и была предложена схема нескольких вариантов самодельного стробоскопа.
Стробоскоп — прекрасный вспомогательный инструмент, благодаря которому производится точная настройка системы зажигания двигателя любого современного автомобиля, работающего с карбюратором. Само устройство для установки зажигания можно легко изготовить самостоятельно из любых подручных средств, что станет в несколько раз дешевле покупки дорогостоящего стробоскопа. К примеру, на сегодняшний день автомагазины предоставляют широкий выбор стробоскопов, стоимость которых варьируется от 1000 до 6000 рублей.

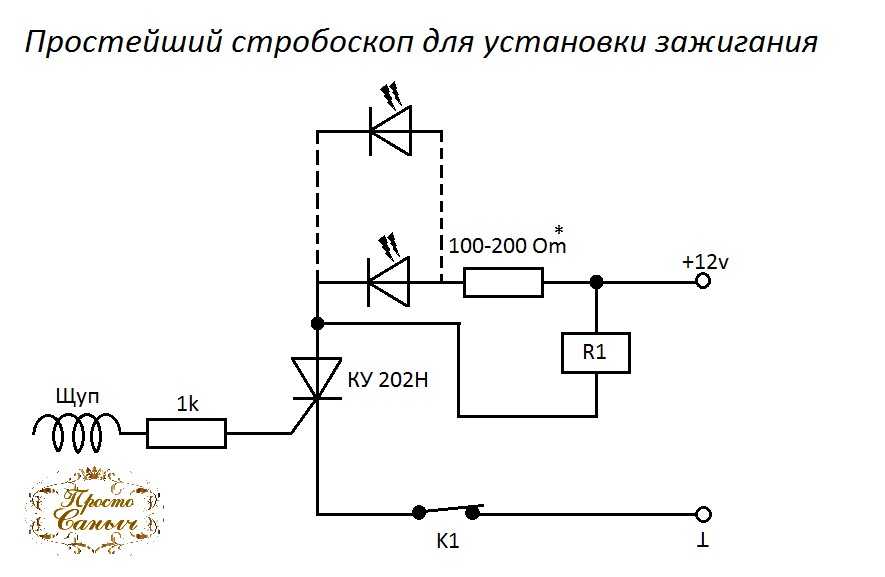

Самым распространенным видом самодельных стробоскопов, для которого понадобятся минимальные затраты на детали, можно собрать на основе корпуса фонарика либо фотоаппарата. Стоимость такого устройства будет в несколько раз дешевле и в большинстве случае не превысит 600 рублей, но в деле будет таким же надежным, эффективным и долговечным.
Сегодня уже существует большое количество схем, по которым можно легко собрать качественный и рабочий стробоскоп. Для того чтобы его сделать самостоятельно понадобиться небольшие навыки работы с паяльником, немного времени и усидчивости. Самой популярной схемой можно выбрать следующую, состоящая из следующих деталей:
- питающий шнур — 1 м;
- транзистор КТ-315;
- тиристор КУ-112А;
- несколько резисторов на 0,125 Вт;
- конденсаторы С1;
- НЧ-диод V2;
- реле с индексом RWH-SH-112D;
- несколько специальных зажимчиков;
- провод из меди — примерно 10 см.
У многих радиолюбителей этот простой набор элементов можно найти в гараже, а в случае их отсутствия — в любом городе есть магазины подобной электроники либо радиолюбительский рынок. Это стандартный набор радиодеталей для создания подобного простого диагностического инструмента.
Корпусом для конструкции этого самодельного стробоскопа послужит ненужный, но рабочий фонарик, или же сломанный фотоаппарат-мыльница. Его можно выбрать на свое усмотрение из того, что может оказаться под рукой и уже не нужным в хозяйстве.
Для того чтобы сделать стробоскоп необходимо проделать небольшое отверстие в задней стенке фонарика либо фотоаппарата, через которое провести питающий провод. После чего на концы проводов следует припаять, или другим способом зафиксировать специальные зажимы типа «крокодил». Для большего удобства необходимо «крокодилы» установить разного цвета, или пометить провода разноцветной липкой лентой. Это позволит обозначить «плюс» и «минус» питания.
Для того чтобы установить датчик следует определиться с какой стороны он будет фиксироваться, после чего проделать небольшое отверстие с нужного бока и просунуть в него провод к контакту датчика. Далее к основной жиле провода необходимо припаять ранее подготовленный небольшой кусок медной проволоки. Именно она будет служить в роли основного датчика стробоскопа. Все соединения следует тщательно изолировать от возможности короткого замыкания.
Такое простое устройство, сделанное из подручных материалов, может быть многофункциональным. Его можно эксплуатировать в виде аппарата по регулировке зажигания, для проверки работоспособности свечей зажигания, а также производить настройку регулятора.
Кому положены «мигалки»
Мигалками оснащаются не только автомобили «скорой помощи», полиции или пожарной охраны. Полный перечень государственных органов, имеющих право оборудовать ведомственные автомобили проблесковыми маячками, закреплен в специальном нормативном акте, регламентирующем использование устанавливаемых на транспортных средствах устройств, подающих световые и звуковые сигналы. Этим документом является Указ Президента РФ № 635 от 19.05.2012.
Транспортные средства могут оснащаться съемными или стационарными проблесковыми маячками разных цветов:
- Синими маячками оборудуются транспортные средства, принадлежащие специальным и экстренным службам, к которым относятся «скорая помощь», пожарные машины, автомобили полиции, МЧС, Следственного комитета, Национальной гвардии, ФСБ, ВАИ, службы исполнения наказаний (перевозящие заключенных) совместно со спецокраской транспортных средств.
- Также синими мигалками, но без специальной окраски оснащаются автомобили Правительства РФ и правительств субъектов РФ, Администрации Президента, Федерального Собрания, МИД, Росфинмониторинга и других ведомств.
- Красные проблесковые маячки могут использоваться в качестве дополнения к синим и устанавливаются на транспортные средства ведомств, на которые возложена обязанность по организации дорожного движения (ГИБДД, ВАИ), а также ФСБ.
- Оранжевыми маячками оснащаются автомобили, принадлежащие коммунальным службам, частным охранным предприятиям, спецтехника, задействованная в обслуживании аэродромов, а также машины, перевозящие опасные или негабаритные грузы. Благодаря цвету транспортные средства более заметны, особенно в темное время суток или в условиях ограниченной видимости. Какого-либо преимущества на дороге они не предоставляют.
- Автомобили инкассаторской и почтовой служб со спецокраской оборудуются белыми мигалками. Такие маячки также не обязывают участников дорожного движения уступать дорогу.
