Параллельное соединение солнечных панелей
Данная схема подходит для тех случаев, когда необходимо оставить напряжение на одном уровне, но повысить мощность солнечного PV-массива. Приведем пример на двух солнечных панелях мощность 100В с напряжением 12В. Соединение происходит путем подключения положительных соединений в одну группу, а отрицательных выводов – во вторую группу. Такими образом, напряжение остается прежним 12В, а мощность возрастает до 200 Вт.
Рисунок 1. Параллельное соединение солнечных панелей (12В 200Вт).
Последовательное соединение солнечных панелей
Последовательное соединение применяется в тех ситуациях, когда необходимо поднять уровень напряжения, но зафиксировать мощность на одном уровне. На схеме отражено соединение двух солнечных панелей мощностью 100Вт с напряжением 12В, когда в итоге получаем солнечный PV-массив 24В 100Вт.
Рисунок 2. Последовательное соединение солнечных панелей (24В 100Вт).
Параллельно-последовательное соединение солнечных панелей
Более сложной схемой соединения солнечных батарей будет параллельно-последовательный тип. Зачастую подобная схема применяется для относительно мощных солнечных массивов. Применение этой схемы дает возможность как поднять номинальное напряжение соединенных панелей, так и увеличить мощность. На примере показано, как можно соединить четыре панели с напряжением 12В и мощностью 100Вт. После соединения получаем солнечный PV-массив с напряжением 24В и мощностью 200Вт.
Рисунок 3. Параллельно-последовательное соединение солнечных панелей (24В 200Вт).
Соединение солнечных батарей разной мощности
Когда требуется соединить вместе солнечные батареи разной мощности, то может применяться две вышеописанные схемы: параллельная и последовательная. Однако необходимо учитывать возможности применяемого MPPT-контроллера. Так, чтобы подключить батареи параллельно, максимальный выходной ток должен соответствовать току MPPT-контроллера и наоборот, для соединения разных по мощности солнечных модулей последовательно, MPPT-контроллер обязательно должен иметь более высокое рабочее напряжение, чем сумма напряжения холостого хода двух модулей.
Рисунок 4. Параллельное и последовательной соединение солнечных панелей разной мощности.
Как видно по приведенным расчетам, производительность выше на 5,5% при последовательном соединении. Рекомендуем использовать этот вариант.
Внимание! Соединение солнечных батарей разной мощности несколько снижает производительность MPPT-контроллера и делает болеет трудным поиск точки максимальной мощности, но такая система также будет нормально работать при необходимости
Заключение
Сегодня было рассмотрено то, как правильно и эффективно соединять фотоэлектрические панели. Но если остались вопросы, наши специалисты по альтернативной энергетике проведут необходимые консультации.
Также ранее мы писали о том, как правильно соединять аккумуляторные батареи и какие это несет преимущества в зависимости от применяемой схемы соединения: параллельной, последовательной и параллельно-последовательной.
Зачем нужны разные соединения
Разные способы коммутации необходимы для получения нужных выходных параметров. К примеру, если требуется обеспечить мощность в 160 Вт и напряжение 12 В, а мощность одной солнечной батареи только 80 Вт при требуемых 12 В, то это означает, что нужно параллельно соединить 2 батареи. В итоге напряжение системы не изменится (12 В), а суммарная выходная мощность станет 160 Вт. Если же необходимо получить выходное напряжение не 12 В, а, скажем, 24 В, то в этом случае применяется последовательное соединение двух модулей. Смешанная схема позволяет регулировать оба параметра одновременно. Таким образом, используя разные типы коммутации можно собрать солнечную электростанцию с оптимально подходящими для работы характеристиками.
Каркас
Кроме того, при бОльших размерах солнечных батарей должен быть усилен и алюминиевый каркасный профиль. Увеличена толщина, добавлены ребра жесткости.
Не все китайские производители это делают, предпочитая собирать все на стандартных профилях.
Ошибка №13 В итоге из-за увеличения парусности и снеговетровой нагрузки происходит деформация конструкции.
Прибавьте сюда проблемы с транспортировкой и подъемом на крышу негабаритных размеров. Поэтому покупайте солнечные панели стандартного размера.
Проверяйте надежную герметизацию между рамкой и панелью.
Ошибка №14 Там не должно быть никаких трещин или пустот.
Во все щели при эксплуатации будет попадать снег и вода, а при замерзании лед начнёт выдавливать стекло из рамы. Вот характерные повреждения такого рода:
Ошибка №15 Уголки рамки должны сходиться между собой без перекосов.
Из-за их смещения даже на пару миллиметров как раз и образуется щель между рамой и стеклом с лицевой стороны.
Как подключить блок-регулятор самостоятельно

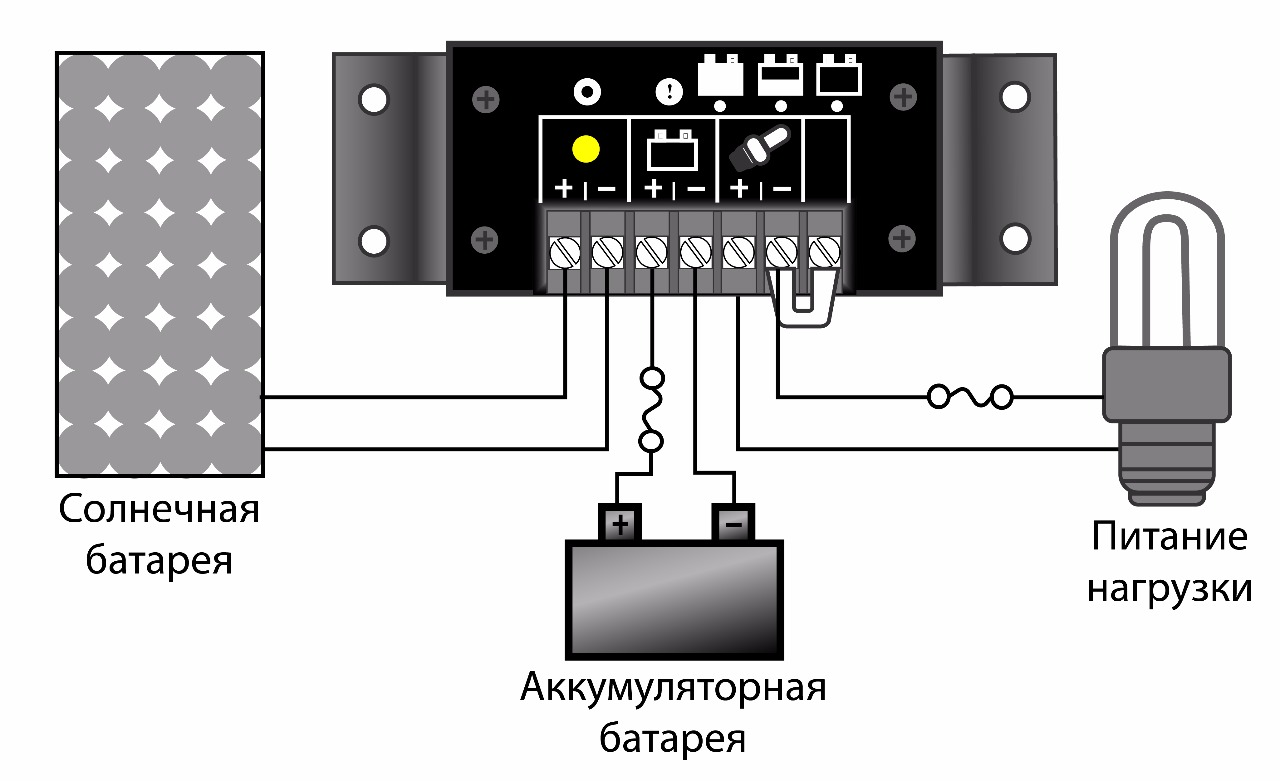

Схема контроллера заряда для подключения к гелиоустановке достаточно проста: нужно соединить между собой все рабочие элементы, не нарушая полярность. Некоторые владельцы гелиосистем придерживаются смешанного способа подключения, когда аккумуляторы соединены друг с другом параллельно, а к блоку-регулятору подключаются в последовательном порядке. Количество АКБ для подключения к системе не ограничено. Но для больших аккумулирующих «массивов» дополнительно потребуется установить мощный блок-инвертор, который справится с повышенной нагрузкой.
Домашние умельцы могут смастерить контроллер заряда батареи своими руками — для это обычно используют транзисторы, способные выдерживать силу электрического тока до 50 А, автомобильный реле-регулятор, диоды и резистор на 120 кОм. Эффективность самодельных моделей контроллеров для солнечной батареи будет «хромать», по сравнению с заводскими приборами, но для маломощных и экспериментальных гелиосистем такой вариант вполне уместен.
Как правильно установить солнечную батарею
Начать надо с того, что выбрать место для установки и подключения солнечной батареи. Во-первых, определитесь с площадью – батареи могут быть громоздки и нужно, чтобы хватило места. Во-вторых, важна степень освещенности места установки, чем больше, тем лучше – в таком случае гелиосистема будет максимально эффективна. Хорошим выбором может быть крыша, стены, фасад частного дома, прилегающая к нему территория, балкон многоквартирного дома.
При установке солнечных батарей нужно соблюдать правильный угол наклона относительно горизонта и ориентацию солнечной конструкции – светопоглощающая лицевая (или фасадная) поверхность панелей должна быть направлена на юг. Максимум отдачи солнечная панель дает, когда лучи света падают под углом 90º. Поэтому продумайте в зависимости от вашего региона и климатических условий такое расположение солнечных панелей, чтобы угол падения света был оптимальным максимальное время в течение светового дня. Возможно, для более эффективной работы солнечной батареи угол наклона придется периодически менять, в зависимости от сезона или погоды. Если вы ставите солнечную батарею на крыше дома, предпочтительно, чтобы угол наклона был около 45º. При меньших углах солнечные батареи устанавливают на дополнительные спецконструкции, которые помогают обеспечить нужный угол наклона, жесткость системы и ее устойчивость.
Для установки и монтажа солнечной батареи используют специальный крепеж, в том числе рейлинги, к которым крепится сама панель. Солнечная батарея при установке должна быть зафиксирована, как минимум, в четырех точках при помощи прижимных фиксаторов или болтов по наружной длинной стороне алюминиевой рамы. Предпочтительно использовать специальные отверстия/посадочные места для крепления, предусмотренные в конструкции.
Если солнечные батареи подключены между собой цепочкой, следите, чтобы они располагались в одной плоскости и под одним углом – так их работа будет эффективнее. Если вы устанавливаете солнечные батареи на прилегающем к дому участке, выбирайте открытое и максимально незатененное место, без деревьев, кустов или каких-то сооружений, которые могут отбрасывать тень. Также не забудьте про циркуляцию воздуха между поверхностью установки и грунтом – нужно приподнять панели минимум на полметра от земли.
При правильной установке производительность солнечных батарей будет одинаковой как зимой, так и летом, но только при ясной и солнечной погоде (зимой иногда даже эффективней из-за отсутствия перегрева). Конструкция солнечных батарей продумана так, чтобы все оборудование могло работать в разных климатических условиях и выдерживать температуру от +80ºС до –35ºС.
Расчет и проектирование
Для расчетов солнечной батареи, собранной дома, обязательно потребуется перечень всех электроприборов и оборудования, имеющихся в доме. Сразу же нужно выяснить потребляемую мощность каждого из них.
Данные о мощности указываются в маркировке или в техническом паспорте устройства. Их значения довольно приблизительные, поэтому для панели, работающей с инвертором нужно ввести поправку, то есть среднее энергопотребление умножается на поправочный коэффициент. Полученная таким образом общая мощность дополнительно умножается на 1,2, учитывая потери при работе инвертора. Мощные приборы при запуске потребляют ток, в несколько раз превышающий номинальный. В связи с этим, инвертор также должен в течение короткого времени выдерживать двойную или тройную мощность.
Если мощных потребителей довольно много, но одновременно они практически не включаются, то применяемый в системе инвертор с большим выходным током получится слишком дорогим. При отсутствии значительных нагрузок рекомендуется использовать менее мощные недорогие приборы.
Солнечная батарея в домашних условиях рассчитывается по времени работы каждого электроприбора в течение суток. Вычисленное опытным путем, значение умножается на мощность, и в результате получается суточное энергопотребление, измеряемое в киловатт-часах.
Обязательно понадобятся сведения с местной метеостанции о количестве солнечной энергии, которую можно реально получить в этой местности. Расчет данного показателя выполняется на основе показаний среднегодовой солнечной радиации и ее среднемесячных значений при самой плохой погоде. Последняя цифра позволяет определить минимальное количество электроэнергии, достаточное для решения текущих задач.
Получив исходные данные можно приступать к определению мощности одного фотоэлемента. Вначале показатель солнечной радиации нужно разделить на 1000, в результате, получаются так называемые пикочасы. В это время интенсивность солнечного свечения составляет 1000 Вт/м2.
Формула для расчета
Количество энергии W, вырабатываемое одним модулем, определяется по следующей формуле: W = k*Pw*E/1000, в которой Е – величина солнечной инсоляции за определенный период времени, k – коэффициент, составляющий летом – 0,5, зимой – 0,7, Pw – мощность одного модуля. Поправочный коэффициент учитывает потери мощности фотоэлементов при нагревании солнечными лучами, а также изменение наклона лучей относительно поверхности в течение дня. Зимой элементы нагреваются меньше, поэтому и значение коэффициента будет выше.
Учитывая суммарную мощность энергопотребления и данные, полученные с помощью формулы, рассчитывается общая мощность фотоэлементов. Полученный результат делится на мощность 1 элемента и в итоге будет требуемое количество модулей.
Существуют различные модели с целым рядов мощностей элементов – от 50 до 150 Вт и выше. Выбирая компоненты с необходимыми показателями, можно собрать солнечную панель с заданной мощностью. Например, если потребность в электроэнергии составляет 90 Вт, то необходимы два модуля по 50 Вт каждый. По такой схеме можно создать любую комбинацию из имеющихся фотоэлементов. В любом случае расчеты следует производить с некоторым запасом.
Количество фотоэлементов оказывает влияние на выбор емкости аккумуляторной батареи, поскольку именно они создают зарядный ток. Если мощность панели 100 Вт, то минимальная емкость АКБ должна быть 60 А*ч. С возрастанием мощности панелей потребуются и более мощные аккумуляторы.
Порядок подключения устройств МРРТ
Подключение контроллеров МРРТ в целом выполняется так же, как и в других устройств. Существуют некоторые отличия в технологии, связанные с повышенной мощностью такой аппаратуры. В связи с этим потребуется кабель для силового подключения, способный выдерживать плотность тока минимум 4 А/мм2. Если МРРТ контроллер рассчитан на ток 60 А, то сечение кабеля, подключаемого к АКБ, составит не менее 20 мм2.
На концах соединительных кабелей должны быть установлены медные наконечники, обжатые как можно плотнее. К отрицательным клеммам АКБ и солнечной панели подключаются переходники с выключателями и предохранителями. Это позволит снизить потери электроэнергии и обеспечить безопасность в процессе эксплуатации.
Все подключения к прибору МРРТ осуществляются в следующем порядке:
- Выключатели в переходниках АКБ и панели устанавливаются в отключенное положение.
- Далее производится извлечение защитных предохранителей.
- Клеммы контроллера, предназначенные для АКБ, соединяются кабелем с клеммами аккумулятора.
- К соответствующим клеммам контроллера подключаются выходные провода от солнечной батареи.
- Клемма заземления прибора соединяется с заземляющей шиной.
- В соответствии с инструкцией на контроллере устанавливается датчик температуры.
По завершении всех операций предохранитель АКБ вставляется на свое место, а выключатель переводится во включенное положение. На дисплее контрольного устройства должен появиться сигнал о том, что аккумулятор обнаружен. Через небольшой промежуток времени те же операции проделываются с предохранителем и выключателем солнечной панели. На экране прибора появится значение ее напряжения, что означает успешный запуск в работу всей энергетической установки.
Как проверить емкость и силу тока аккумулятора мультиметром
Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром
Схемы подключения и настройка датчика движения для включения освещения
Выключатель с подсветкой: установка, подключение, схема
Проходной выключатель из обычного своими руками: 2 способа
Аккумуляторы для солнечных батарей
Шаг 2: Планируем проект
Следующий шаг заключается в планировании того, как будет выглядит проект. Экспериментируя с вариантами дизайна установки, были проработаны различные конструкции. Для проектирования пользовались программой Microsoft Word. Это поможет понять расстановку компонентов и проявит аспекты дизайна, которые не будут функциональными.
Было приобретено два Turnigy
ваттметра
, что наиболее часто используются в авиа моделировании. Эти индикаторы с интеллектом показывают напряжение, силу тока, ватт-часы, ампер-часы, минимальное напряжение и максимальное значение потребляемого тока, что идеально подходят для использовании в системе солнечных панелей. Используя один прибор можно будет контролировать, сколько ватт энергии и сколько ампер-часов в сутки производят солнечные панели, а другой – сколько ватт используется и какой ёмкостной заряд остался в батареях.
После различных вариантов по компоновке элементов, что смонтированы в отдельных отсеках, внешних и внутренних аккумуляторных батарей, широких и узких установок, был принят вариант с наклонной приборной панелью, вертикально установленным контроллером заряда и отдельным батарейным блоком для удобства транспортировки.
Особенности подключения

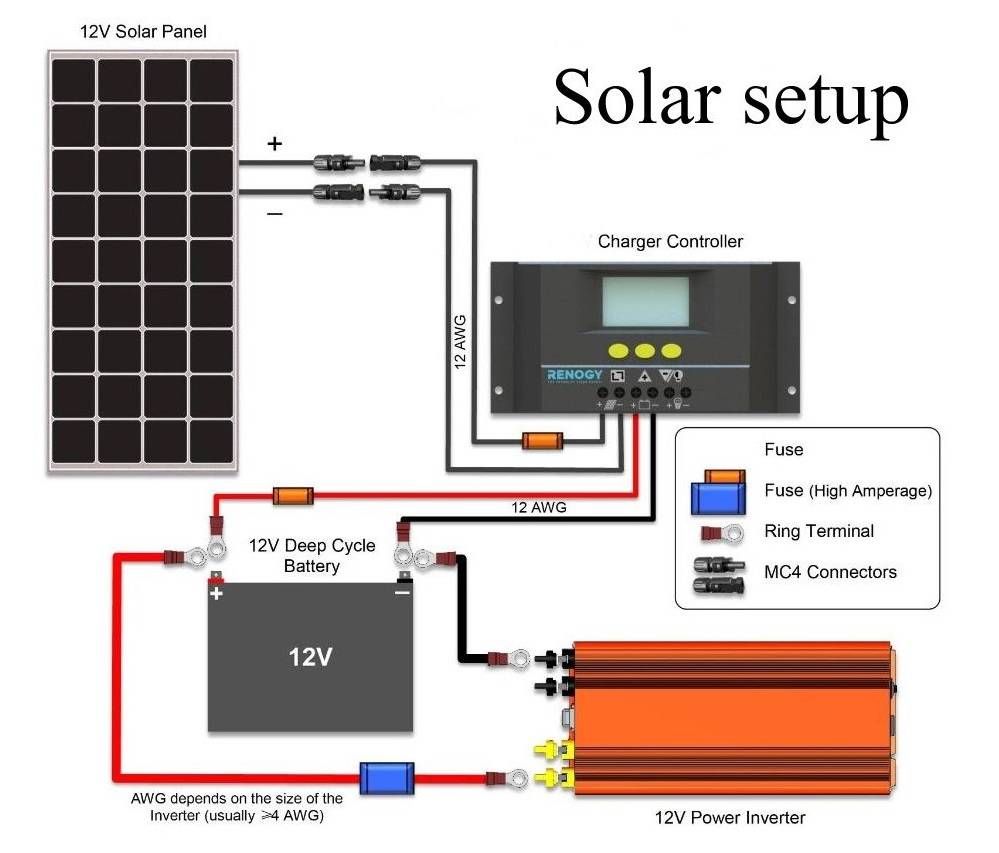

- Солнечная панель.
- Устройство, которое контролирует заряд.
- Аккумулятор.
- Инвертор.
- Электрическая сеть дома.
Обязательно в эту схему входят предохранители от короткого замыкания и лампочка, которая показывает уровень нагрузки. Предохранители устанавливаются на провода с положительным зарядом перед аккумулятором, лампочкой, инвертором.
Лампочку и аккумуляторы подключают к контроллеру заряда.
Эта схема предусматривает наличие одной солнечной панели или нескольких, работающих с одинаковой нагрузкой.
Несколько батарей соединены одним проводом, площадь поперечного сечения которого всегда больше 4 мм². Если планируется установить на крыше дома несколько солнечных панелей, и часть из них будет наклонена под другим углом, то схема подключения предусматривает наличие контроллера для каждой панели.
Практика показала:
- Монокристаллические способны генерировать ток в течение 3 десятков лет и даже больше.
- Более дешевые поликристаллические будут работать на протяжении 20 лет.
- Гибкие панели имеют срок службы 7-20 лет. Наиболее короткую «жизнь» имеют изделия первого поколения, наиболее длинную – изделия второго поколения. Главным минусом является быстрая деградация. В течение первых 24 месяцев работы их мощность падает на 10-40%.
Используемые на больших солнечных станциях модули смогли работать с одинаковой мощностью в течение 25 лет. Заявленные в описании характеристики выполнялись на 100%. Это говорит об отсутствии деградации. Некоторые из панелей уменьшили выработку на 10%. Производители гарантировали уменьшение выработки на 20%.
Независимо от срока использования светочувствительные элементы никогда не теряют своей производительности. То есть может пройти 50 лет, и они могут производить такое же количество электроэнергии. На ухудшение выработки влияет разрушения защитных пленок, которые позволяют влаге проникать внутрь панели и вызывать коррозию всех соединений. Этот минус приводит к увеличению сопротивления, чрезмерному нагреву, разрушению соединений. Аккумуляторы могут работать 2-15 лет, силовая электроника – 5-20 лет.
Принципиальные схемы солнечных батарей и вариантов их присоединения к управляющим и преобразующим устройствам не является большой сложностью. Практическая сложность общей схемы, с конкретными значениями характеристик всех элементов, заключается в правильном расчете нагрузки, настройке контроллера зарядки и контроллера отбора энергии от других источников.
На примере рисунка рассмотрим некоторые нюансы, связанные с разнонаправленностью панелей, что приводит к различной освещенности панелей. Кроме этого, рассмотрим типы контроллеров зарядки АБК.
Размещение нескольких панелей в одной плоскости не вызывает особых проблем в схемотехнике и практическом подключении. Панели, размещенные в разных плоскостях, пусть близких, работают по-другому. Более освещенная панель (более близкая к точке максимальной мощности) генерирует электричество, часть которого идет на нагрев другой панели, т.к. ток течет по пути наименьшего сопротивления.
И есть два способа избежать этих потерь:
- Установить на каждую панель свой контроллер. Имеет смысл, если это мощные панели (более 1 кВт) или панели разнесены на большое расстояние.
- Установить отсекающие (запирающие) диоды. Некоторые производители комплектуют диодами свои панели и предусматривают их место в распределительной коробке. Кстати, внутри панели (схема панели) предусматривается наличие диодов между модулями (пластинами), что позволяет получать максимальную мощность и не «греть» пластину с более низкими показателями.
Другая мелочь, на которую мало обращают внимание — это падение напряжения в проводах низковольтной части системы и потери в соединениях. Например, при длине кабеля 1 м сечением 4 кв
мм при прохождении тока в 80 А с напряжением 12 В падение напряжения составит 0,383 В (3,19 %) или 30,6 Вт
В «скрутках» падение составляет 0,1-0,3 В
мм при прохождении тока в 80 А с напряжением 12 В падение напряжения составит 0,383 В (3,19 %) или 30,6 Вт. В «скрутках» падение составляет 0,1-0,3 В.
Красным цветом указано несоответствие передаваемой мощности сечению провода, при котором происходит сильный пожароопасный нагрев.
Шаг 4: Выбор контроллера заряда для солнечных батарей
Контроллер представляет собой устройство, которое помещается между солнечной панелью и аккумулятором. Он регулирует напряжение и ток, приходящий от солнечных панелей для поддержания надлежащего качества зарядки аккумуляторных батарей.
Чаще всего используют 12-вольтовые аккумуляторы, однако солнечные панели могут вырабатывать гораздо большее напряжение, чем требуется для зарядки аккумуляторов. Контроллер заряда фактически преобразует лишнее напряжение в ток, тем самым уменьшая время, необходимое для полной зарядки аккумуляторных батарей. Это позволяет солнечным батареям быть достаточно эффективными в любой момент дня.
Типы контроллеров заряда:
- Вкл./Выкл. (ON/OFF);
- ШИМ — широтно — импульсная модуляция (PWM — pulse-width modulation);
- ТММ — слежение за точкой максимальной мощности (MPPT — Maximum power point tracker).
Рекомендуем Вам отказаться от контроллера заряда Вкл./Выкл. (ON/OFF), так как это наименее эффективный контроллер. ТММ (MPPT) контроллеры имеют самую высокую эффективность, но цена на них выше. Таким образом, мы рекомендуем Вам использовать либо ШИМ (PWM), либо ТММ (MPPT) контроллеры, в зависимости от того, какими финансами вы оперируете.
Параметры контроллера заряда:
- Так как наша система рассчитана на 12В, контроллер заряда также должен поддерживать 12В;
- Контроллер заряда выбирается по мощности солнечных батарей, для каждого контроллера в паспорте указывается максимальная мощность, которую к нему можно подключить. Для данной системы 12В на 130Вт прекрасно подойдет контроллер на 10А;
- Если Вы хотите получать максимум энергии — выбирайте MPPT контроллер заряда, а если Вы хотите снизить стоимость системы, выбирайте ШИМ (PWM) контроллер заряда, но желательно проверенного производителя.
Как выбирать солнечную батарею?
Если предполагается использовать солнечную электростанцию
круглогодично, расчёт надо производить по месяцам с наихудшими параметрами по инсоляции (конечно, если предполагается использовать только солнечную энергию). КПД солнечных батарей
для расчётов надо принимать не выше 14% (а лучше 12%)
, т.к., несмотря на КПД элементов 16 или даже 17 % (а чаще используются элементы с КПД 14-15%), часть излучения отразится от поверхности стекла закрывающего элементы (даже если используется антибликовое стекло), часть излучения погасится в толщине стекла, т.к. не вся поверхность солнечной батареи закрыта кремниевыми пластинами (между ними есть зазоры 2-3 мм). Кроме этого некоторые элементы имеют обрезанные углы, что также уменьшает полезную площадь. Некоторые изготовители приводят примерную выработку энергии в месяц при разных уровнях солнечного излучения.
Теперь, чтобы определить количество солнечных батарей
, необходимо разделить желаемую потребность в энергии на возможную выработку энергии одной батареей в те месяцы, когда будет использоваться солнечная электростанция. Естественно, расчёт ведется по самым наихудшим параметрам по инсоляции.
Например, установка будет эксплуатироваться круглогодично, потребность в энергии 100 кВт час/месяц, одна батарея из выбранных вами произведёт в декабре не более 2 кВт-час энергии, 100: 2 = 50 батарей. При тех же условиях, но неизвестной производительности батареи, а известной её площади 0,7 м², определяем, что за месяц будет произведено примерно 20 х 0,7 х 0,12(КПД) = 1,68 кВт-час энергии (инсоляция в декабре составляет примерно 20 кВт-час/м²). Для определения количества солнечных батарей необходимо разделить желаемое количество энергии на выработку одной батареи: 100: 1,68 =59,5 шт., округляем в большую сторону 60 шт.
Следует отметить, что все эти расчёты носят приблизительный, ориентировочный характер, т.к. количество солнечных дней может сильно отличаться в разные годы. Всегда надо учитывать, что запас только улучшает параметры системы.
Увеличение производительности солнечных батарей – это отдельная большая тема. Можно отметить только несколько способов увеличения производительности:
Выбор оптимального угла установки
. Желательно, чтобы поверхность солнечной батареи располагалась перпендикулярно к лучам солнца, с максимальным отклонением в ту или иную сторону на не более, чем 15°. В связи с тем, что солнце в течении года постоянно меняет высоту над горизонтом, желательно устанавливать солнечные батареи под тем углом, который обеспечивает максимальный выигрыш по производительности в нужное время. Например, если предполагается использовать солнечную электростанцию круглогодично, то батареи устанавливают под углом + 15° к широте местности, а если только в летние месяцы, то под углом – 15° от широты местности.
Поворот солнечной батареи вслед за солнцем в течение дня
(применим только для небольших систем), таким образом можно увеличить выработку энергии вплоть до 50% от выработки в стационарном положении.
