Схема подключения реле: устройство, применение, тонкости выбора и правила подключения

Что это такое

Это устройство, в одном корпусе которого соединены два функционала: электронное устройство, которое контролирует показатель напряжения, и силовой разъединитель нагрузки. Само реле, а точнее сказать, его конструкция изготавливается на основе базы микропроцессоров или компаратора. Первый вариант отличается более плавной работой (регулировкой нижнего и верхнего уровня срабатывания).

Основной параметр аппарата – это быстрота срабатывания. Конечно, этот критерий во многом зависит от качества самого реле, поэтому брендовые приборы, к примеру, от компании «ABB» или «Legrand» срабатывают буквально за несколько долей наносекунды, то есть, мгновенно. В них порог срабатывания устанавливается по специальной шкале потенциометром. Отсюда не только быстрота работы, но и высокая точность определения предела скачка напряжения.

Однофазное реле контроля напряжения abb

Разновидности

Разнообразие видов однофазных реле напряжения зависит от типа его подключения.

1. Реле-вилка. У этого вида в конструкцию вмонтирована обычная штепсельная вилка. А, значит, реле просто втыкают в любую розетку. С противоположной от вилки стороны есть своя розетка, куда подключается бытовой прибор. Этот вид хорошо использовать, как единичный разделитель для одного или нескольких бытовых приборов. Это современный электронный аппарат, в состав которого также входят дисплей, на панель которого выводятся данные по напряжению, и кнопки настройки.
2. Реле-удлинитель. По сути, это то же самое, что и предыдущий вариант. Только его конструкция – это удлинительный кабель, на котором установлена одна, две или три розетки.
3. Реле напряжения однофазное для установки на DIN-линейку. Эту разновидность устанавливают в распределительный шкаф. Основное достоинство этого вида – установка на фазу потребительного контура. То есть, его можно установить на любой контур группы потребителей или сразу на фазу целого дома или на одну квартиру.

Реле вилка

Реле на DIN-линейке

Как показывает практика, оптимальный вариант для создания нормальных условий работы бытовых приборов в доме или квартире – установка именно этого вида реле контроля напряжения.  Почему?

• Во-первых, этот вид обладает широким диапазоном настроек.
• Во-вторых, он может работать в разных режимах, независящих друг от друга. А именно, как обычное реле напряжения, как блок, контролирующий максимальное или минимальное напряжение (это две разновидности), как временное реле (то есть, может задерживать включение сети).

Конечно, разновидность сетей определяет и разновидность реле. Поэтому на рынке вы найдете и однофазные, и трехфазные. Но учитывайте тот момент, что трехфазные модели работают вот по какому принципу. Если вы его устанавливаете на вход в дом, то при скачке напряжения на одной из фаз сети, весь прибор отключается, то есть, он разъединяет и две другие фазы. Так что ваш дом остается без электричества.

Реле на дин рейку

И еще один негативный момент, связанный с трехфазным реле. Если на соседних фазах напряжение будет отличаться, то прибор тут же сработает. К примеру, на одной фазе будет 230 вольт, а на соседней 220, то произойдет отключение трех фаз сразу. Хотя эти показатели напряжения являются нормальными. Поэтому, если в вашем доме нет трехфазных потребителей, то не стоит использовать трехфазное реле контроля напряжения.

И еще одна рекомендация от специалистов. Выбор зависит от силы тока (А). К примеру, на фазе контура установлен автомат 25 А, то рекомендуется сюда же установить реле на 32 или 40 А. То есть, с запасом в 20-30%. Запомните, что этот показатель не влияет на работу прибора, потому что размыкание сети происходит под действием изменяемого напряжения, а не силы тока.

Разбираемся в реле напряжения на 40 А

Вольт контроллер, как говорят специалисты на реле, используется для защиты больших домов, а также промышленных комплексов. Изучать принципы действия необходимо на примере, мы выбрали в качестве такового прибор на 40 А.

Это устройство, предназначенное для защиты электросети, также необходимо как и автомат, но имеет несколько иное предназначение, а именно отслеживание текущего напряжения. Случайные перенапряжения принято считать основной причиной выхода из рабочего состояния дорогого оборудования, чувствительного к помехам сети. Ремонт поврежденной техники обходится хозяину недешево, ведь поломки по причине напряжения не включены в перечень гарантийных случаев.

Такие скачки крайне непродолжительны, всего доли секунд (максимум несколько секунд) до момента срабатывания защитного механизма подстанции. Этого короткого временного промежутка достаточно, чтобы выпалить всю технику. Чтобы представить проблему глобально, взгляните на свои розетки, сколько приборов включено в данный момент? Большинство из них «сгорит» при перепаде без реле напряжения.

Конструктивные особенности реле

Наружная конструкция

Рассматривать конструкцию лучше на живом рабочем примере. Мы выбрали 40 А реле РН-104, выпущенное Новатек Электро. Корпус, как и у большинства других приборов, предназначен для крепления на DIN рейку. Передняя панель имеет индикатор из трех сегментов, по которым можно определить, что в данный момент происходит с электросетью. Прибор имеет три регулятора и столько же клемм, являясь, при этом одним из простейших представителей своего класса электротехнических приборов.

Алгоритм подключения прибора выглядит так:

1. Подключается фаза от автомата.
2. Подключается ноль или второй автомат.
3. Подключается потребление или автоматы.

Выбор во втором и третьем пункте зависит от особенностей целевой электросети и того, строите ли вы сеть с нуля или улучшаете готовую. Подключение производится по краткой схеме отображенной на боку прибора.

Внутренняя конструкция

Если прибор разобрать, вы убедитесь, что конструкция не столь замысловата. По прибору без крышки можно кое-что понять о его сборке. Так, тонкая аккуратная пайка подскажет нам, что процесс обошелся без человеческого участия. Рекомендуем подбирать приборы, произведенные на предприятиях, где человек участвует лишь в тестовом этапе, а остальное делает производственная линия. Тогда процент потенциального брака заметно минимизируется.

По сути, данное реле являет собой две платы: силовую и управляющую. Первая представляет большое реле на 40 А, что позволяет работать прибору с нагрузками до 9 кВт. Его выводы припаяны к медным поводкам, выводящим соединение на винтовые клеммы.

Настройка реле

Производитель пошел навстречу клиенту и запрограммировал основные функции в форме вариативного меню:

• время реактивизации;
• нижний порог;
• верхний порог.

В данном случае настройка всех параметров производится потенциометром, который просто нужно покрутить и выставить цифру на индикаторе. Полноценные дисплейные индикаторы встречаются лишь на дорогих моделях, а небольшие цифровые установлены почти на все. Самой идеальной настройкой, считаются следующая:

• АПВ — 180 сек;
• нижний порог — 190;
• верхний порог — 245.

В данном приборе есть полезная функция гистерезиса в 5 вольт: при близких к пороговому значениях прибор не включается. Это помогает избавится от непрерывных отключений/включений, когда напряжение в сети колеблется на грани допустимого. В этом случае прибор вводит дополнительный «интеллектуальный» порог и не подключается до нормализации ситуации. Наличие данного функционала стоит уточнять для каждой модели отдельно. Мы считаем, что он очень полезен, потому стоит о нем позаботиться.

Также в качественном реле присутствует механизм контроля плавной просадки сети. Это происходит в момент включения крупных потребителей, вроде утюга, микроволновки, кондиционера. Электросеть квартиры в этот момент просаживается на 50 — 60 процентов, после чего так же плавно восстанавливается, процедура занимает от 8 до 12 сек. Умный прибор умеет распознавать такие моменты и не отключать сеть после включения чайника.

Классификация разновидностей промежуточных реле

Вариантов много, рассмотрим основные разновидности:

Реле разделяют по типу переключения

• Минимальные — снижают определенный параметр до установленного порога;
• Максимальные – повышают определенный параметр до установленного порога;

По функциональному назначению

• Комбинированные – соединение группы реле для решения определенной логической задачи;
• Логические – работают с одинаковыми параметрами в дискретных электрических цепях;
• Измерительные – регулируются интервалы определенных параметров.

По способу управления нагрузкой

• Прямого воздействия – контакты реле подключают непосредственно нагрузку;
• Косвенного воздействия – нагрузка подключается через цепи вторичных элементов.

По способу подключения

• Первичные – включаются контактами в цепь напрямую;
• Вторичные – включаются через индуктивные или емкостные элементы.

Промежуточные реле в цепях защиты имеют свои конструктивные особенности и разделяются по следующим признакам:

• Полупроводниковые – не имеют коммутационных контактов, цепи размыкаются и замыкаются р-n-р и n-р-n переходами под воздействием управляющего напряжения. В качестве полупроводниковых элементов используются, варисторы, тиристоры, симисторы и транзисторы.
• Индукционные – управляющее напряжение в обмотке наводится от соседней катушки, не связанной прямым электрическим контактом;
• Магнитоэлектрические – магнит занимает неподвижное положение в конструкции, катушка с контактами на каркасе вращается, замыкая или размыкая цепи;
• Поляризационные – работают, как электромагнитные направление переключения контактов определят полярность подключения на катушке;

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”, собранных в одну цепочку. Что не всегда удобно и требует привыкания.

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Релейные устройства с задержкой на срабатывание и возврат

В некоторых схемах защиты и автоматики для обеспечения надежности устройства требуется определенная задержка при срабатывании или возврате промежуточного корпуса реле. Эта задержка носит технологический характер, ее не следует путать с задержкой защиты, предлагаемой реле времени для обеспечения селективности. Необходимость задержки можно проиллюстрировать следующим примером.

Контакт промежуточного промежуточного реле подает команду управления на соленоид отключения выключателя. Если при этом не обеспечить задержку возврата промежуточного релейного блока, контакты не справятся с размыканием цепи тока отключения и сгорят. Задержка возврата в доли секунды необходима для того, чтобы выключатель успел отключиться и своими мощными блочными контактами разорвать цепь электромагнита. После этого реле безопасно сбрасывается.

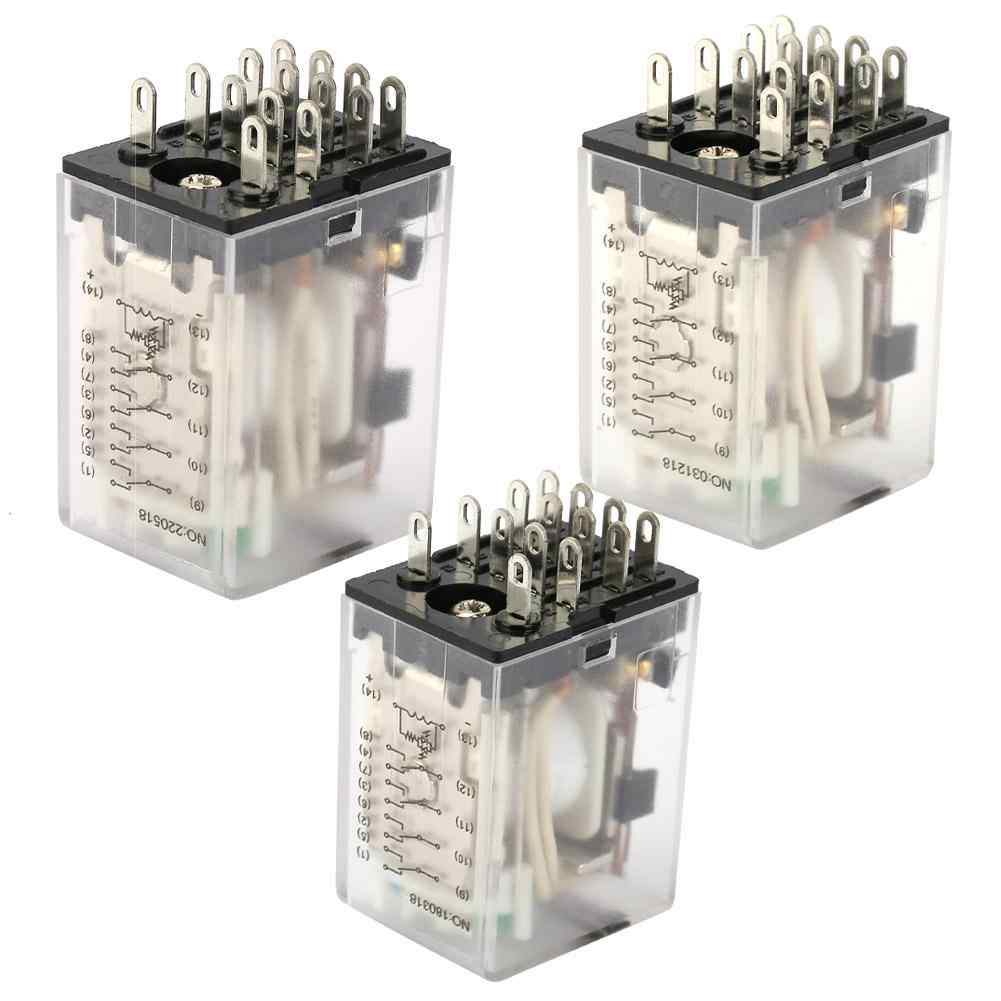

Миниатюрное промежуточное реле

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

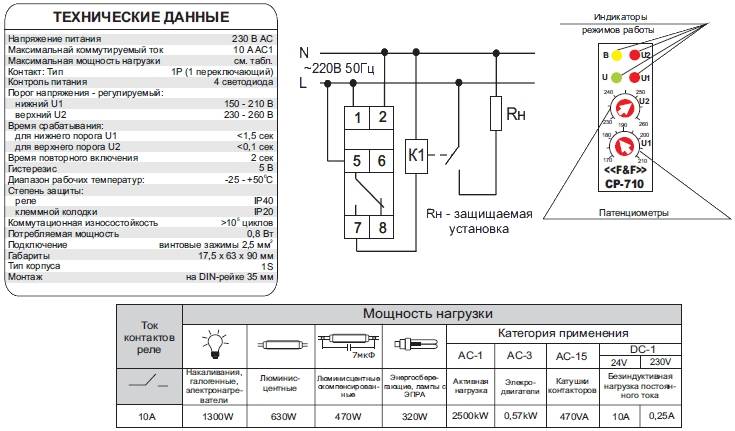

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Подключение реле постоянного тока к однофазной сети

При подключении реле постоянного тока к однофазной сети необходимо учитывать особенности работы реле и правильно выбирать схему подключения.

Одна из возможных схем подключения реле постоянного тока к однофазной сети включает использование внешнего источника питания. В этом случае реле подключается параллельно нагрузке, а его катушка питается от внешнего источника, обеспечивая управление реле.

Для правильного подключения реле необходимо учитывать напряжение питания, ток управления и максимальный ток коммутации, указанные в технических характеристиках реле. Также следует учесть полярность питания, если она имеется.

При подключении реле постоянного тока к однофазной сети также необходимо обеспечить надлежащую изоляцию и защиту от короткого замыкания.

Важно также обратить внимание на тип контактов реле: нормально замкнутые (НЗ) или нормально разомкнутые (НР). В зависимости от требуемой схемы работы, следует подключать соответствующие контакты реле

При проектировании схемы подключения реле постоянного тока следует учитывать все эти факторы и выбрать оптимальный вариант подключения для обеспечения надежной и безопасной работы системы.

Схема подключения реле без прерывателя

Реле без прерывателя является простой и надежной схемой включения, которая используется, например, для автоматического управления освещением или другими электроприборами в домашних условиях. Эта схема подключения реле позволяет включать и выключать приборы посредством сигнала с другого устройства или от контакта таймера.

Для подключения реле без прерывателя потребуются следующие элементы:

• реле;
• источник питания;
• управляющий сигнал (например, с контакта таймера или другого устройства).

Подключение осуществляется следующим образом:

1. Подключите контакты питания источника питания к катушке реле. Проверьте, что напряжение соответствует требованиям реле.
2. Подключите контакты реле, отвечающие за управление, к источнику сигнала (например, с контакта таймера или другого устройства).
3. Подключите нагрузку (прибор, который нужно управлять) к контактам реле, отвечающим за коммутацию.
4. Подключите второй полюс управляющего сигнала к источнику питания.

Таким образом, при поступлении сигнала управления на контакты реле, оно будет коммутировать нагрузку, включая или выключая прибор в зависимости от положения контактов реле.

Важно учитывать, что при подключении реле без прерывателя следует учесть емкость электродвигателя или лампы накаливания. Если нагрузка имеет большое электрическое сопротивление на началоого включения, могут потребоваться дополнительные устройства защиты, такие как автоматические выключатели или предохранители

Схемы подключения

Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:

• монтировать реле следует после прибора учета электроэнергии;
• установить перед РКН средство защиты (входной автомат);
• доступность прибора для обслуживания и визуального контроля работы.

Подключение однофазного РКН

Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:

1. Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
2. Фазный провод напрямую подключают к выводу L.
3. Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.

Подключение трехфазного РКН

Для прямого подключения трехфазного РКН необходимо:

• Подключить фазные провода трехполюсного входного автомата.
• Установить РКН, подключив фазы и нуль к соответствующим выводам.
• Присоединить фазы и нуль к выводам УЗО.
• Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.

Схема подключения РКН для мощных потребителей с контактором

Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором)

При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше

Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.

Рейтинг лучших розеточных реле контроля напряжения

SRW-16A

Сочетая в себе высокую чувствительность к отклонениям напряжения, максимальный ток нагрузки 16 A, и максимальную мощность 3000 ВА, этот прибор обеспечивает безупречную работу разнообразных электроприборов, от холодильников до компьютеров. Гибкие настройки позволяют точно адаптировать прибор к условиям вашей сети.

С интеллектуальной задержкой включения нагрузки, прочным корпусом из огнестойкого поликарбоната обеспечивает не только высокий уровень безопасности, но и гибкость в управлении энергопотреблением, делая его надежным партнером в защите вашей электроники.

реле контроля напряжения SRW-16A

Достоинства:

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

REXANT

Rexant – отличное решение для защиты любой домашней техники от импульсных помех и скачков в электросети. Модель убережет от выхода из строя не только компьютерное оборудование – она также подходит для любых бытовых приборов: кондиционеров, стиральных машин, телевизоров и другой дорогостоящей техники, требовательной к качеству напряжения в сети.

Rexant незаменим на даче и в домах, где давно не менялась электропроводка. Модель от Rexant имеет программируемые пороги отключения и функцию задержки включения для дополнительной защиты от повторных сбоев в сети. Настройки реле хранятся в энергонезависимой памяти устройства – даже после полного обесточивания помещения все запрограммированные параметры работы сохранятся. Для дополнительного удобства в использовании модель оснащена LED-дисплеем.

реле контроля напряжения REXANT

Достоинства:

• Программируемые пороги и задержка включения;
• LED-дисплей.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ROBITON РН-1 BL1

RexGuard 3000 обеспечивает не только надежную защиту, но и удобство использования благодаря своим продуманным функциям. Программируемые пороги отключения и задержка включения предоставляют пользователю возможность настроить устройство под свои потребности. Настройки хранятся в энергонезависимой памяти, гарантируя сохранение параметров даже после полного отключения электропитания.

LED-дисплей делает процесс настройки более интуитивным, отображая текущее напряжение в сети и выбранные параметры работы. Модель RexGuard 3000 подходит не только для современных домов, но и для дач и старых электрических систем.

реле контроля напряжения ROBITON РН-1 BL1

Достоинства:

• Универсальное применение для различных бытовых приборов;
• Интуитивный LED-дисплей для удобства использования;
• Соответствие современным стандартам безопасности.

class=’s-article__points-list’>

Недостатки:

• Ограниченные функции по сравнению с более дорогими моделями;
• Не устраняет все проблемы, связанные с устаревшей электропроводкой;
• Возможные затраты на обслуживание в случае неисправности.

class=’s-article__points-list’>

DIGITOP Vp-16 AS

Это устройство обеспечивает надежную защиту от скачков, гарантируя долгий срок службы вашей техники. Легкая настройка и интуитивный интерфейс делают использование удобным, а высокоточные измерения обеспечивают контроль над электросетью. Компактные размеры прибора легко интегрируются в систему электропитания

Важно учесть, что возможна нестабильность показаний

реле контроля напряжения DIGITOP Vp-16 AS

Достоинства:

• Легкая настройка;
• Компактные размеры.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ROBITON РН-4 BL1

ROBITON РН-4 BL1 — это инновационный адаптер с встроенным реле контроля, гарантирующий защиту для бытовых приборов мощностью до 3000Вт. Благодаря простому подключению к стандартной розетке и отсутствию необходимости в специальном монтаже, прибор станет незаменимым помощником в поддержании электробезопасности.

В случае сбоя автоматически отключится подача тока, гарантируя сохранность вашей техники. После восстановления нормального напряжения, реле начнет обратный отсчет, и подача тока будет восстановлена.

Уникальной особенностью этой модели является возможность настройки времени задержки включения пользователем, а также наличие двух USB разъемов. Эти разъемы не только позволяют подключить дополнительные приборы и датчики, но и обеспечивают возможность зарядки мобильных устройств с общей мощностью 2100 мА.

реле контроля напряжения ROBITON РН-4 BL1

Достоинства:

• Простое подключение без необходимости специального монтажа;
• Два USB разъема для подключения и зарядки.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Установка надежного и правильно подобранного реле поможет обезопасить работу электрической сети.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Механизмы реле

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.
