Как подключить розетку фаркопа к автомобилю: схема розетки прицепа

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

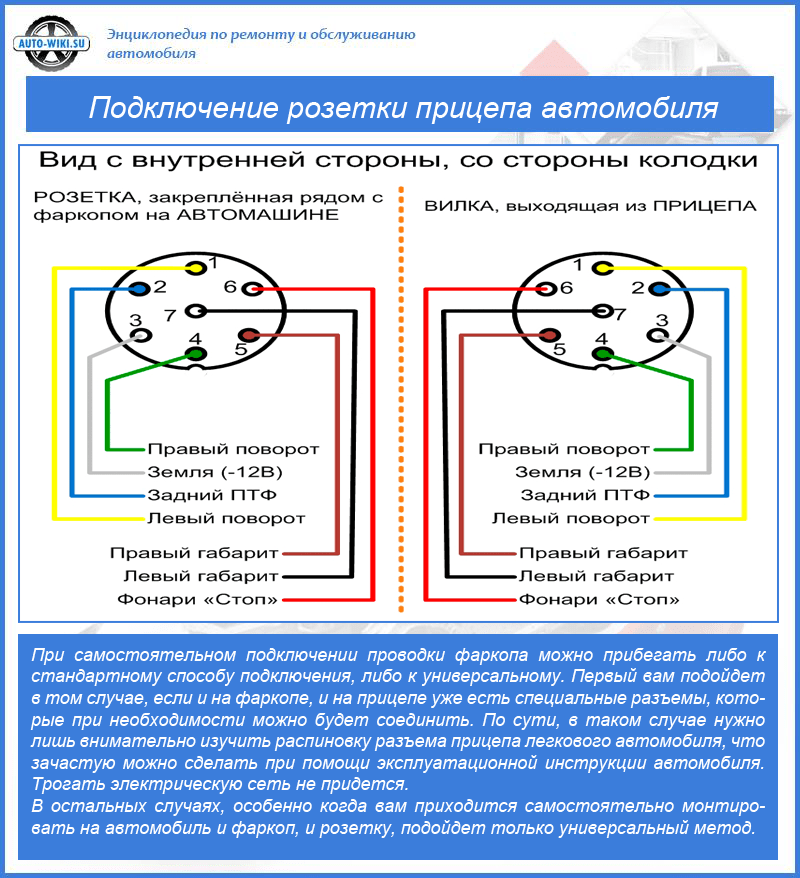

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с “вилкой” на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов

Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить “вилку” на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

• Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
• Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

• штатно;
• универсально.

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео

В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Мне нравится1Не нравится1

Особенности схемотехнического подключения разъема фаркопа в современных автомобилях

В автомобилях до 2000 годов выпуска применялись аналоговые схемы управления задними световыми приборами. Наибольшую трудность при подключении вызывает правильное определение места включения соответствующего проводника.

Эту работу многие автолюбители производили методом «тыка», последовательно подключая контакты разъема прицепа к индикаторной лампе. С появлением цифровых схем управления световыми приборами и другим электрооборудования автомобиля такой метод стал опасен.

Видео — подключение проводки фаркопа на Nissan Note:

Цифровое управление электрооборудованием предполагает, что к световым приборам не идут непосредственно от рулевой «стрекозы», «лягушки», реле и других переключателей толстые проводники на задние габариты, стопы и другие световые приборы. Туда поступают напряжение питания и цифровые сигналы управления.

Простое подключение к проводникам задних фонарей типа «скрутка» здесь неуместно. Даже, если подключиться непосредственно к световым приборам задних фар, которые сейчас в большинстве светодиодные, не факт, что электроника не выдаст сообщение об ошибке и отключит эти световые приборы вообще, так как будет превышен потребляемый ток.

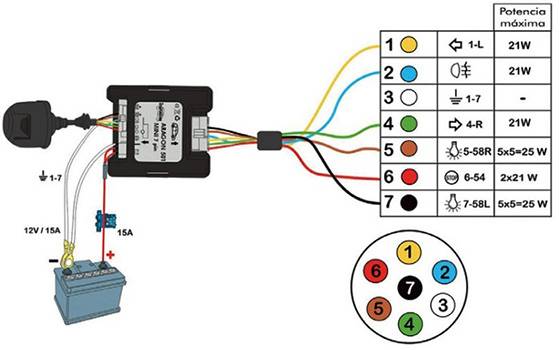

В связи с этим для подключения электроники фаркопа в современных автомобилях используются блоки согласования.

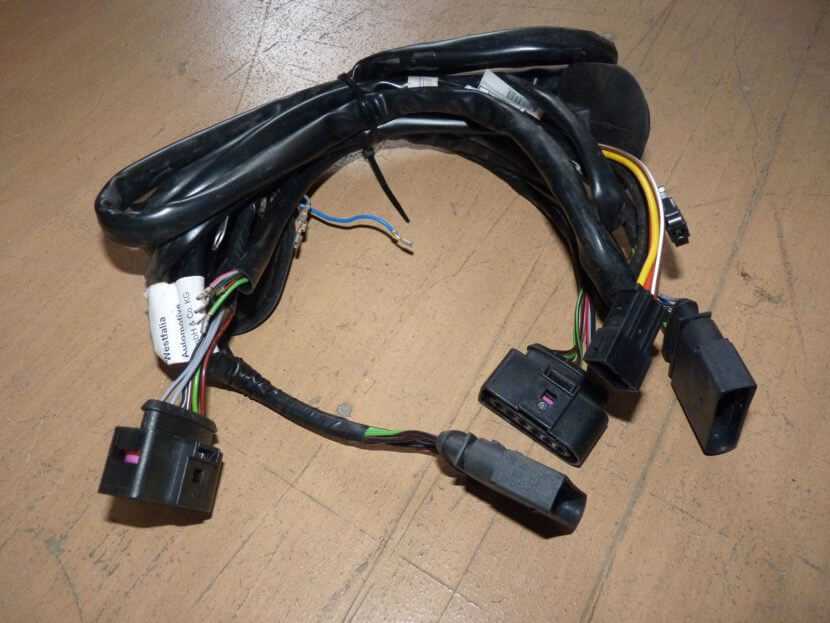

Они комплектуются набором необходимых проводников, схемой подключения. Описание блоков согласования должно содержать список автомобилей, с которыми совместим блок.

В интернете есть схемы самодельных устройств. Если есть желание поэкспериментировать, можно приобрести недорогой радиолюбительский набор:

Схема подключения таких блоков изображена в обобщенном виде. Конкретную трассировку проводов приходится определять самостоятельно.

Видео — схема подключения UniKIT 2 для фаркопа Baltex:

Виды подключения

Различают 2 вида подключения – обычный и
универсальный. В первом случае на фаркопе используется кронштейн, в который
вмонтирована розетка. Разъемы вилки и розетки должны быть одного и того же
типа. В крайнем случае можно использовать переходник.

Перепайкой контанктов лучше на заниматься.
Проблему подключения это, конечно, тоже решает, но в этом случае водитель
лишается гарантии производителя, ведь здесь налицо вмешательство в
электрическую схему. Специальные переходники совмещают семиконтактные и
пятнадцатиконтактные узлы.

Универсальный вид подсоединения применяется в том случае, если у фаркопа нет
розетки или кабель от нее не подключен к автомобилю. Тут есть 2 способа:

1. Применение согласующего блока. Этот вариант
   используется, если на автомобиле работает бортовой компьютер с БУ,
   запрещающим ненормированное перераспределение тока на освещение прицепа. В
   этом случае компьютер выдает ошибку. Согласующее устройство корректирует
   расход электроэнергии.
2. Если бортовой компьютер отсутствует, то при наличии
   профессиональных умений установить электрическую сеть можно вручную.

Виды разъемов

ГОСТ 9200-76 был основным стандартом в СССР, которым устанавливались единые для всех отраслей нормативы электрического подключения прицепной техники к автомобилям и тракторам того времени. В нем определено, что все транспортные средства, выпускаемые советской промышленностью, оборудуются одинаковыми семиконтактными разъемами.

После появления на отечественном рынке большого количества автомобилей и прицепов заграничного производства, полная взаимозаменяемость авторозеток оказалась утрачена. Иностранные машины оборудуются ТСУ (тягово-сцепными устройствами, или фаркопами) с электрическими соединениями часто не совпадающих типов.

Сегодня в эксплуатации можно встретить соединения таких разновидностей:

• семиконтактный разъем «советского» образца (по ГОСТ 9200-76);
• 7-контактный евроразъем (имеет отличие по сечению проводки и распайке 5-го и 7-го контактов);
• семиконтактный (7-пиновый) американского образца – с плоскими штырями;
• 13-контактный с разделением плюсовой и минусовой шин;
• 15-контактный для тяжелых грузовых прицепов (имеет линии для подключения обратной индикации от прицепа к водителю тягача).

Нестандартные виды разъемов применяют дополнительно к базовому для подсоединения других электроцепей (камеры заднего вида, бортовые цепи прицепа-дачи и аналогичных).

Распиновка 7 контактной розетки прицепа Евро и РФ

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

Американские гости

Американские модификации розеток отличаются от российских и европейских аналогов не только расстановкой каналов, но и способом подключения. Взять хотя бы 7-контактную розетку модификации HOPKINS.

Здесь первый контакт отвечает сразу за оба габаритных огня. Второй шнур выдает 12 V дополнительного напряжения для оборудования. Канал 3 предназначен для обслуживания поворотных огней левого борта, а шестой – правого. В парафию четвёртого входят топ-сигналы, пятого – контроль массы. Крайний седьмой контакт отмечает сигнал заднего хода.

Завершаем обзор американцев 4-пиновым разъемом. Его особенность – управление поворотниками и стоп-сигналами по одной линии. Это вызовет проблему при подключении к европейским 7-пинникам. Существует 2 варианта решения проблемы.

Самый простой и менее затратный способ – подключение к поворотникам напрямую. Но электропроводка может не выдержать дополнительной нагрузки. Итог – дорогостоящий ремонт или полная гибель автомобиля.

Поэтому рекомендуется второй способ. Он сложнее, но корректнее. Необходимо протянуть всю проводку под европейский разъем. Как это сделать, зависит от модели автомобиля. Не забудьте изучить мануал в комплекте к автомобилю.

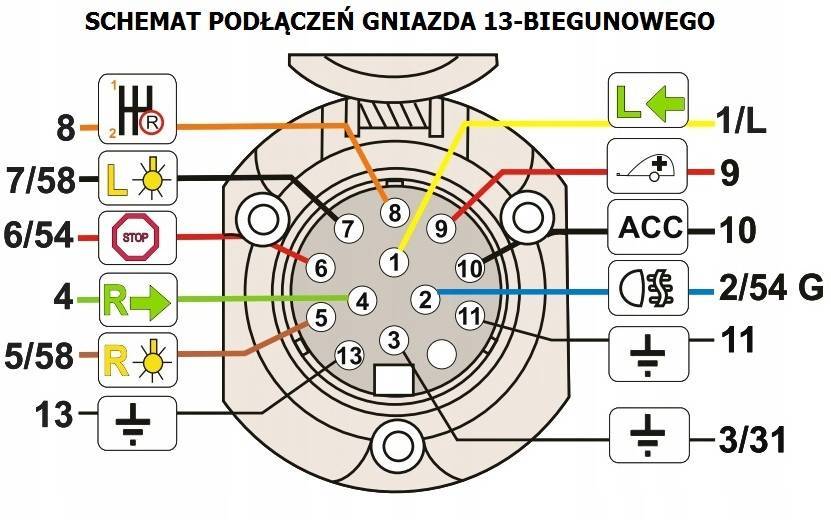

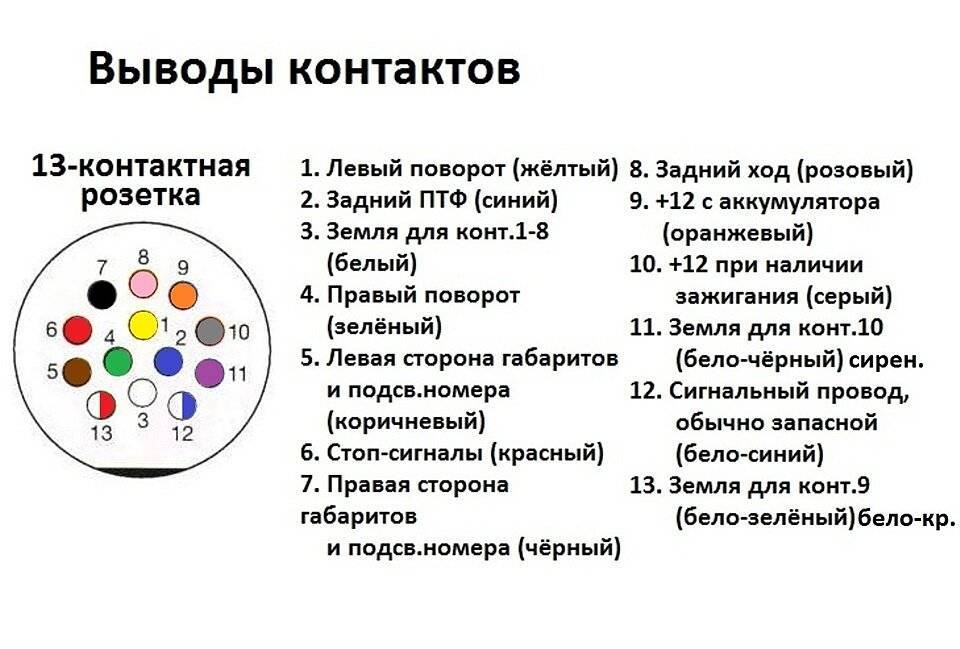

Схема распиновка 13 контактной розетки

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина	Окраска	Функция
1	Желтая	Поворотник левого борта
2	Зеленая	Поворотник правого борта
3	Голубая	ПТФ
4	Белая	Земля
5	Черная	Габаритные огни с левой стороны
6	Коричневая	Габаритные огни с правой стороны
7	Красная	Управление стоп-сигналами
8	Розовая	Сигнал заднего хода
9	Оранжевая	+24 V
10	Серая	Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11	Бело-черная	Сигнал с датчиков давления пружинных тормозов
12	Бело-голубая	Управление механизмом подъема моста
13	Бело-красная	обмен информационными сигналами
14	Бело-зеленая	CAN-H
15	Бело-коричневая	CAN-L

Chevrolet Niva 80 усталых пони › Бортжурнал › Установка розетки фаркопа своими руками

Увидев в местном магазине «Би-би» фаркоп на шевик фирмы AvtoS «с комплектом подключения» и ценой в 2300 рублей — было решено брать, ибо прицеп вещь иногда весьма полезная 🙂 Купив его, увидел, что под «комплектом подключения» производитель похоже имел ввиду крепёжные элементы, поскольку ни розетки, ни проводов в комплекте не было 🙁 Ладно хоть место под розетку было.

Пришлось покупать отдельно. На рынке купил розетку с креплением и метровым куском провода на 4 жилы в комплекте за 150 руб и защитную резинку, чтобы вода внутрь не попадала, за 20 руб.

Выкладывать установку фаркопа не стал, так как в комплекте была инструкция по установке. Да и не делал фоток.

Для подключения розетки по упрощёной российской схеме нужно минимум 5 проводов (масса, стоп, габарит и 2 поворотника), к тому же 1 метра провода не хватало.

Поэтому я решил подключить розетку по европейской схеме, в которой задействованы все 7 проводов:

1-левый поворот2-задние туманки3-масса4-правый поворот5-правый габарит6-стоп сигнал7-левый габарит и подсветка номера прицепа

Нумерация контактов розетки: №1 наверху, далее по часовой стрелке до 6 и №7 в центре.Отличие российской схемы только в том, что провод на туманки может отсутствовать и провод габаритов у прицепа может быть один, подключаемый к 7 контакту вилки, при этом 5 контакт либо не используется, либо закорочен с 7ым.

Поскольку найти многожильного кабеля с таким числом жил найти не удалось, то купил 3 метра 2-жильного провода и 1,5 метра трёхжильного. Сечение 0,75мм2. Цена проводов около 50 руб.

Провода для розеткиТрёхметровый провод разрезал пополам — в итоге получилось 3 куска по 1,5 метра. Эта длина провода оптимальна.Логика была такая: на каждый задний фонарь по одноиму двухжильному проводу для сигналов поворотов и габаритов. Трёхжильный провод подводит массу, стоп сигнал и задние туманки, поэтому может быть подключен к любому из фонарей.

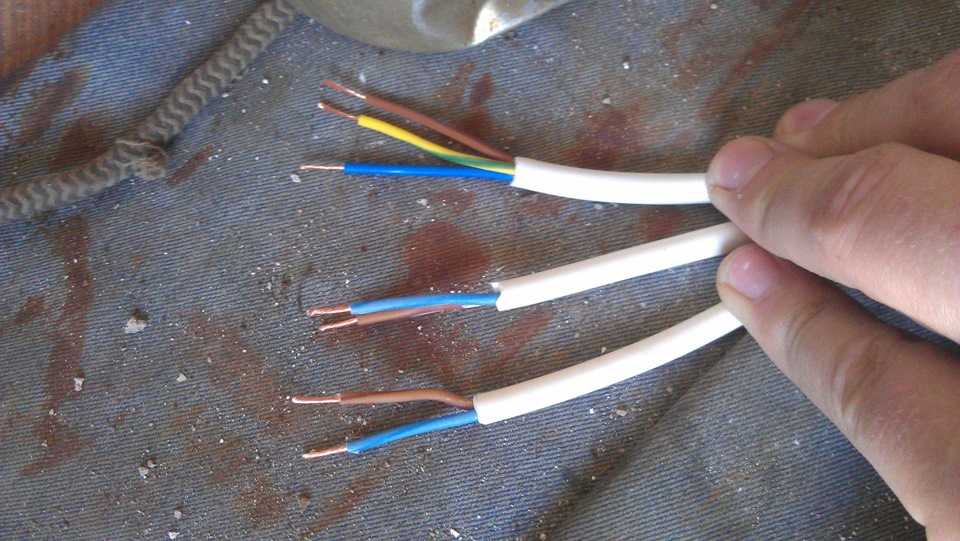

Подготавливаем провода: снимаем оплётку с обоих сторон и затем с одной из сторон каждого провода снимаем изоляцию и пропаиваем кончики на полсантиметра

Подготовка проводовБез пайки есть большая вероятность что провод отломится под винтовым зажимом розетки.Зажимаем провода в клеммах розетки. Для удобства решил сделать цвета проводов так:на поворотники и стопы — коричневый, на габариты и туманки — синий, провод заземления на массу:

Подсоединяем провода к розеткеЖелательно как то пометить двухжильные провода, чтобы не перепутать их.Вставляем клеммную часть в розетку и надеваем сзади пыльник

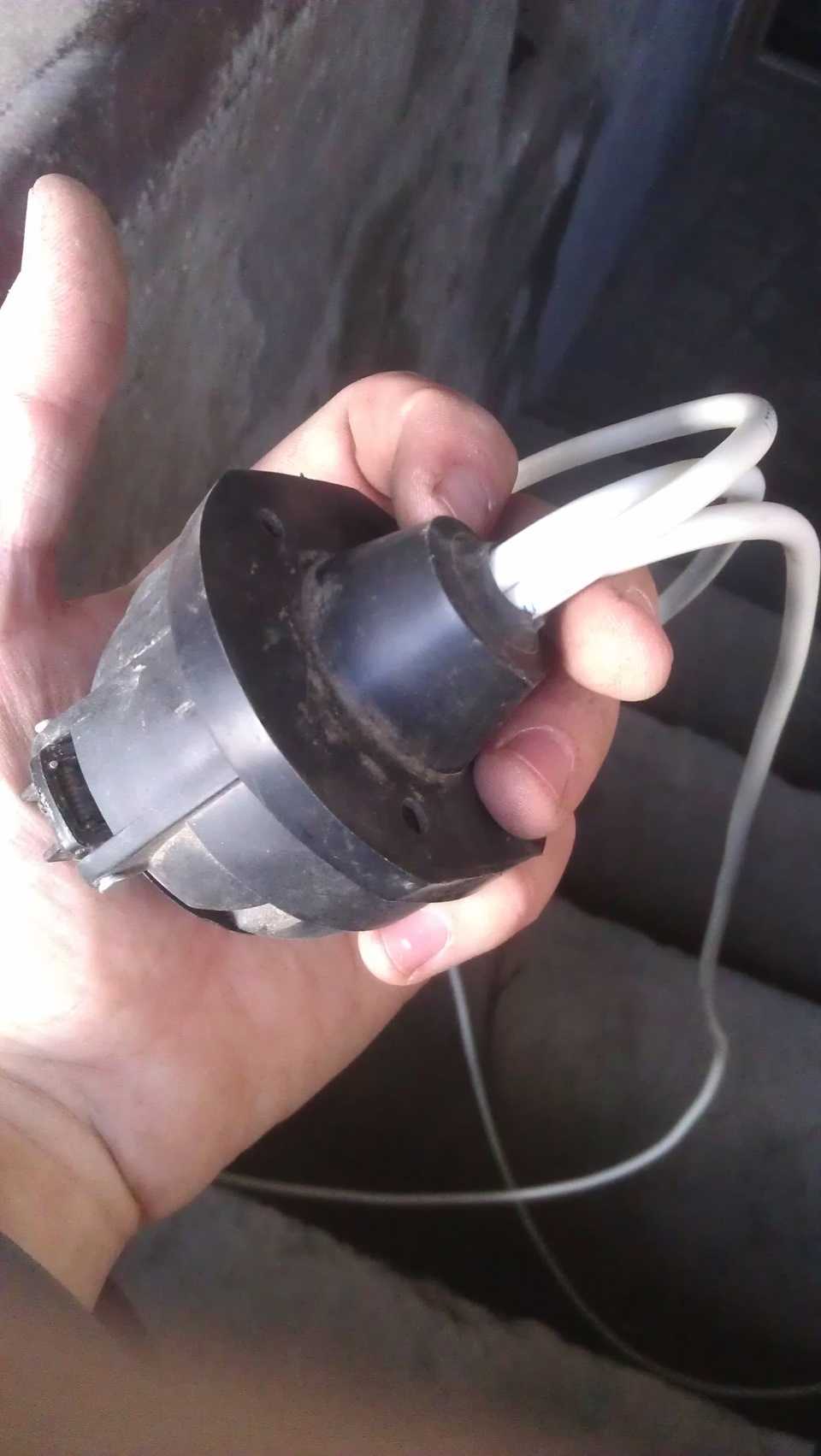

Сборка розеткиПосле этого розетку можно закрепить

Далее описание идёт для левой стороны:Провод протягиваем через многочисленные отверстия в бампере. Качество фоток не очень — из-за слабого аккума вспышка не срабатывала.

В полу багажника, ближе к фонарю, есть резиновая заглушка. Её нужно снять и проколоть под размер провода.

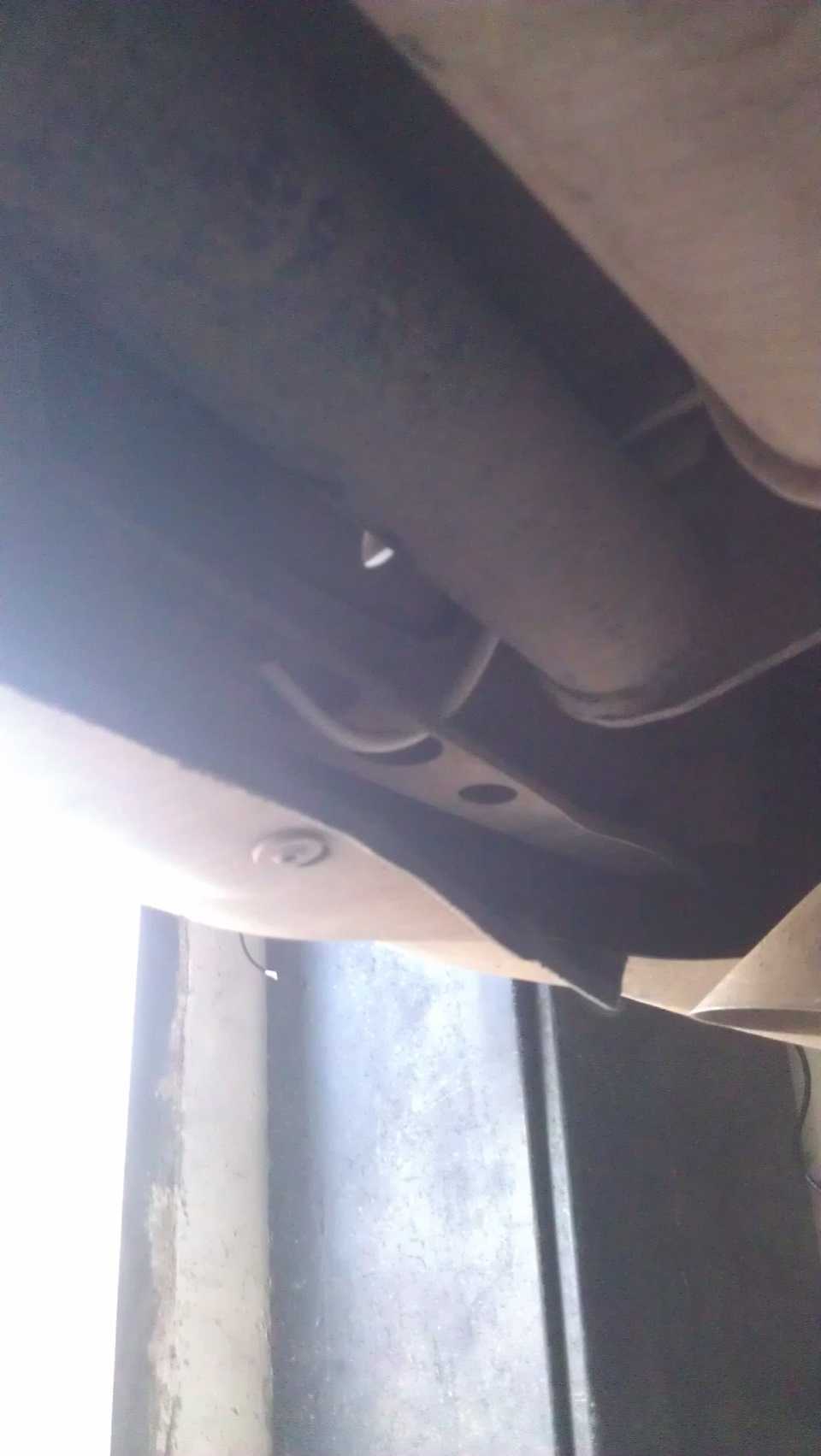

Заглушка в левой стороне багажникаВ днище машины есть отверстие в лонжероне — пихаем провод туда:

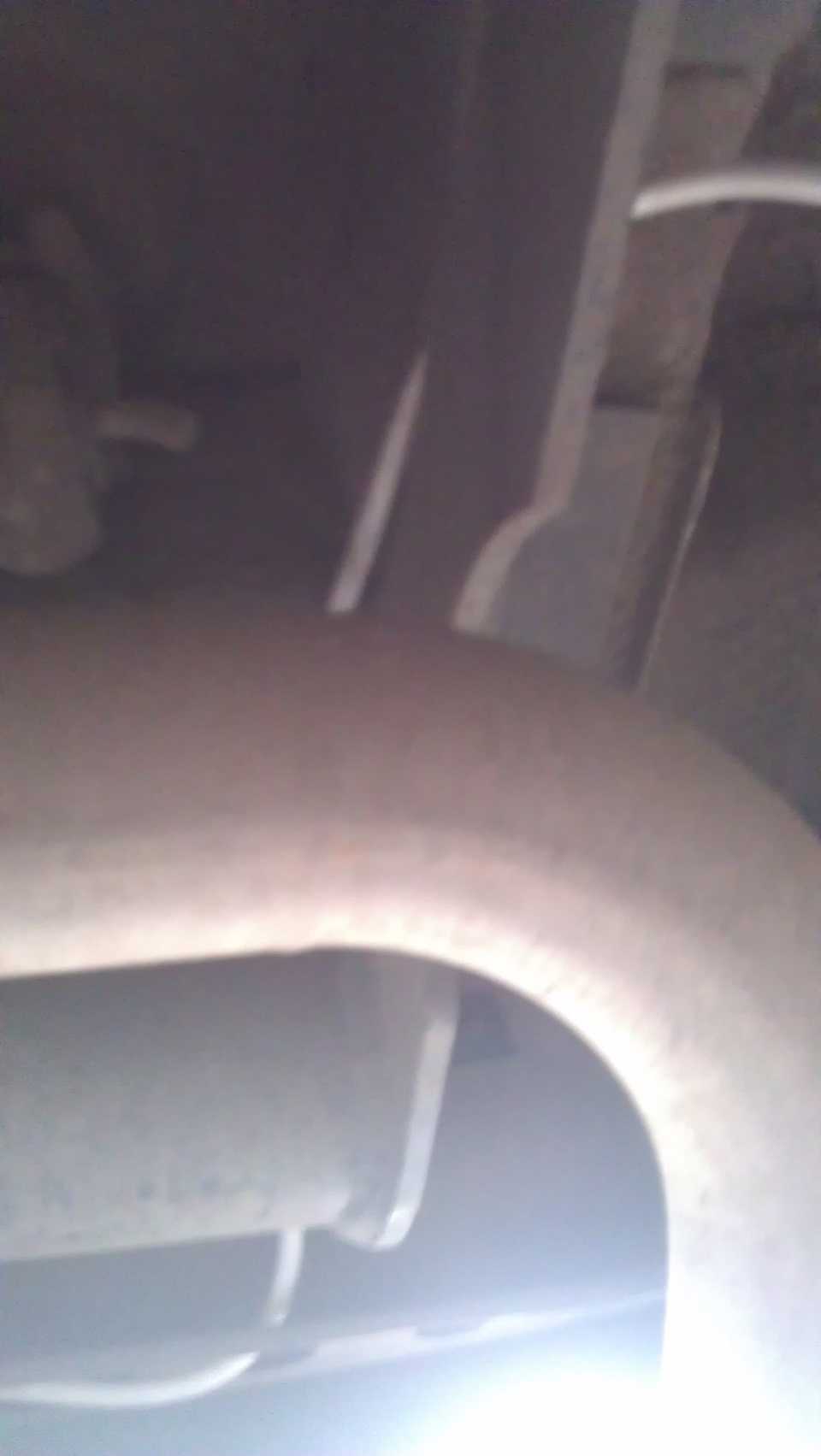

Проводим провод через отверстие в лонжеронеи ловим его из отверстия заглушки:

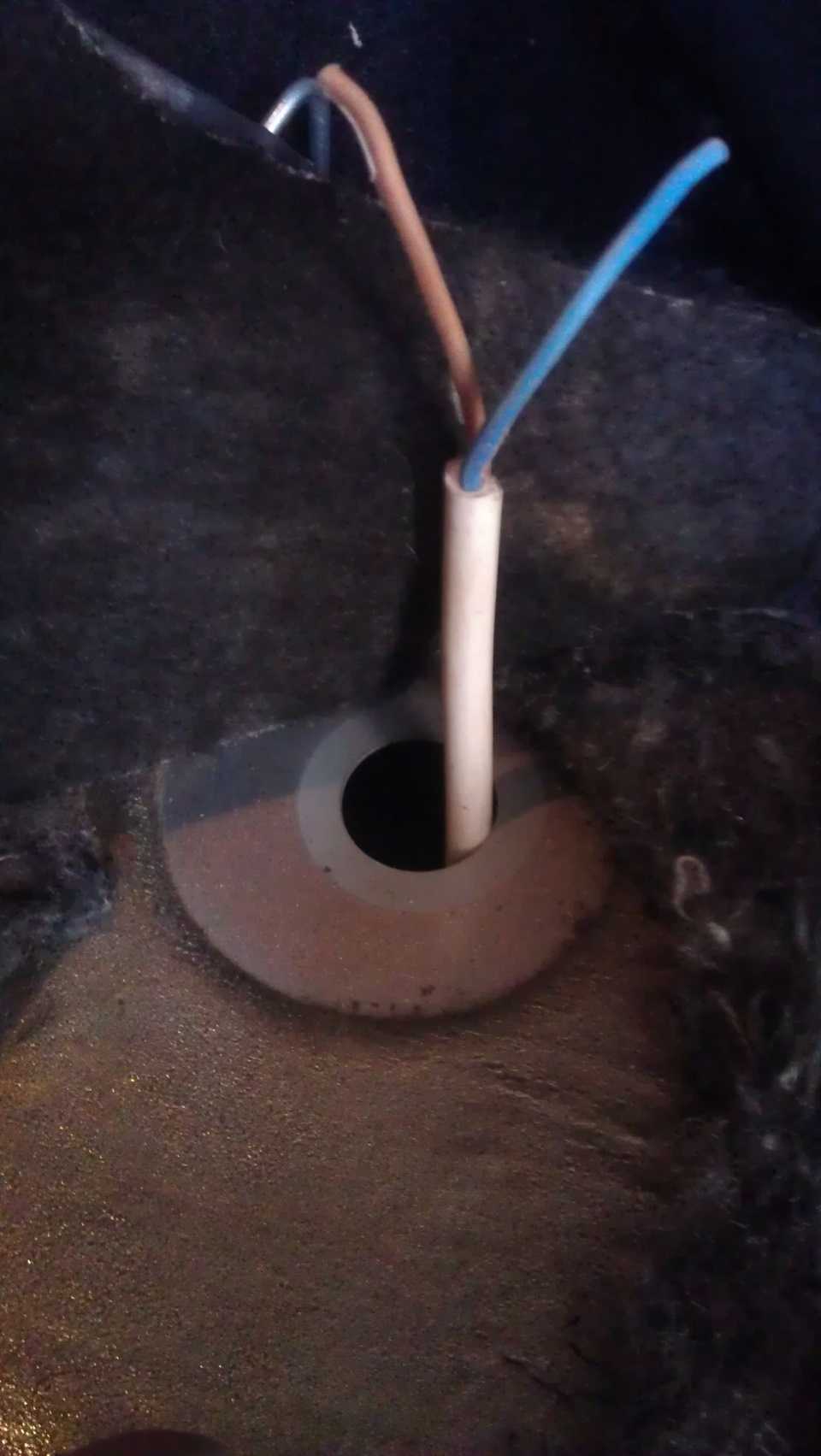

Выводим провод в багажник

Трёхжильный провод я тоже решил подключить на левый фонарь:

Провода левого фонаря

Для удобства подключения проводов к фонарю можно открутить крайний левый саморез планки багажника, чтобы вытащить из под него часть обивки:

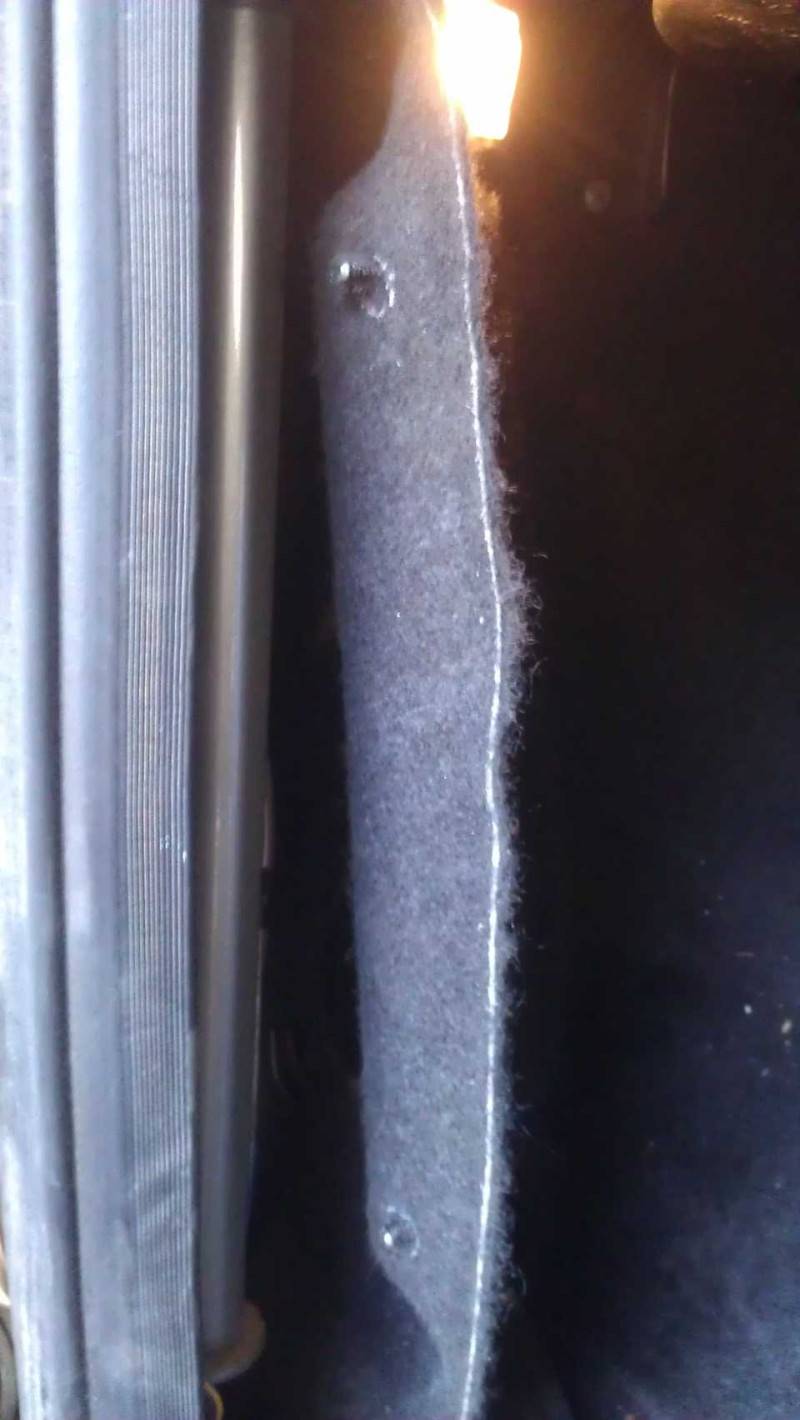

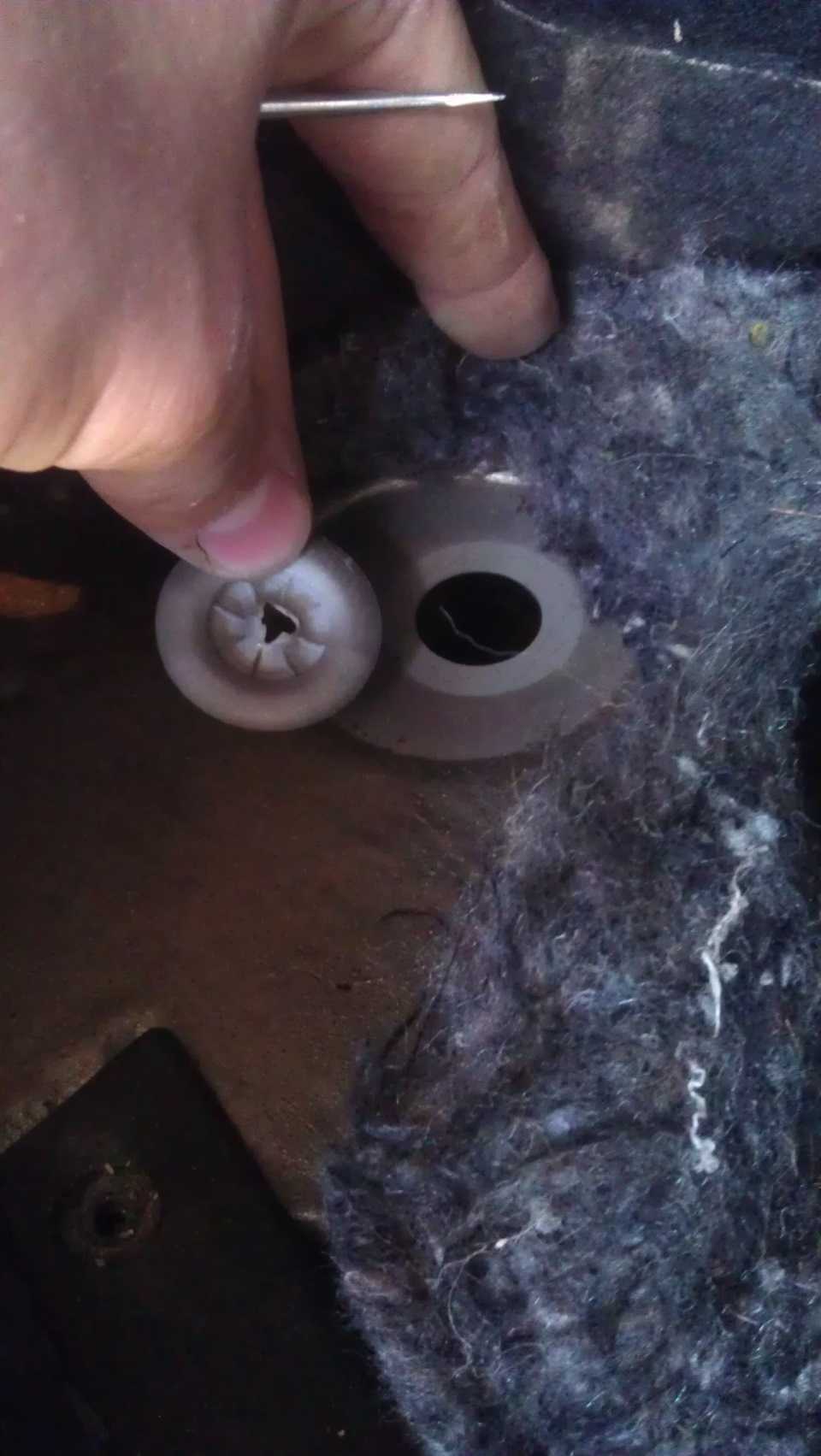

Откручиваем саморезВыдёргиваем 2 пистона крепления боковой обивки:

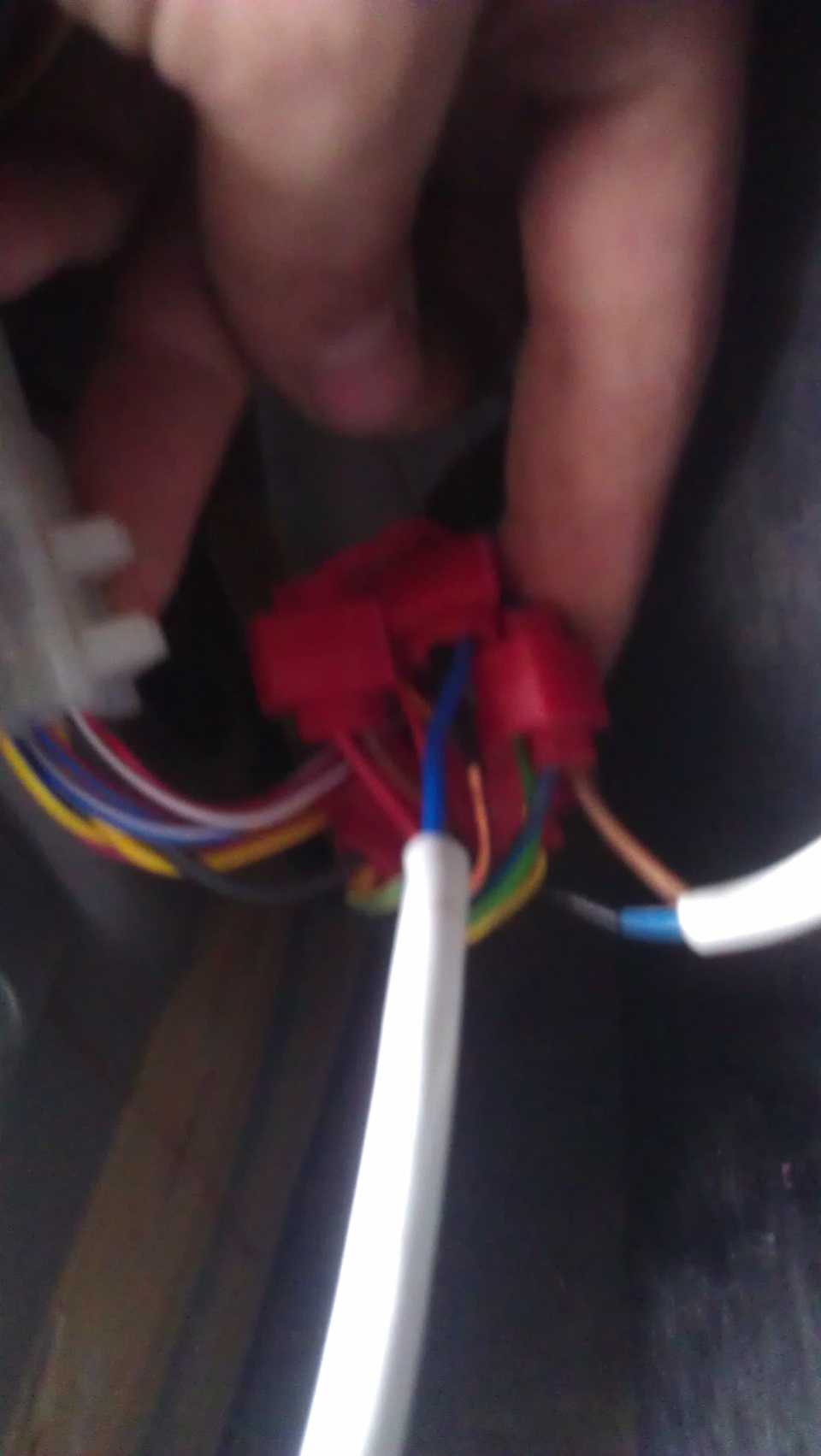

Пистоны боковой обивкиПодключаемся к проводам фонаря при помощи скотч-локов:

Подключаемся к проводамЦвета проводов в фонаре:Туманка — оранжевый с чёрной полоскойГабарит — жёлтыйМасса — чёрный (не перепутайте с серым проводом, идущим на обогрев стекла)Стоп-сигнал — Красный ( там их 2, лучше подключаться к более толстому проводу)Поворотник — голубой с чёрной полоской

Подключение к правому фонарю аналогичное, там цвета проводов такие:Габарит — коричневыйПоворот — синий

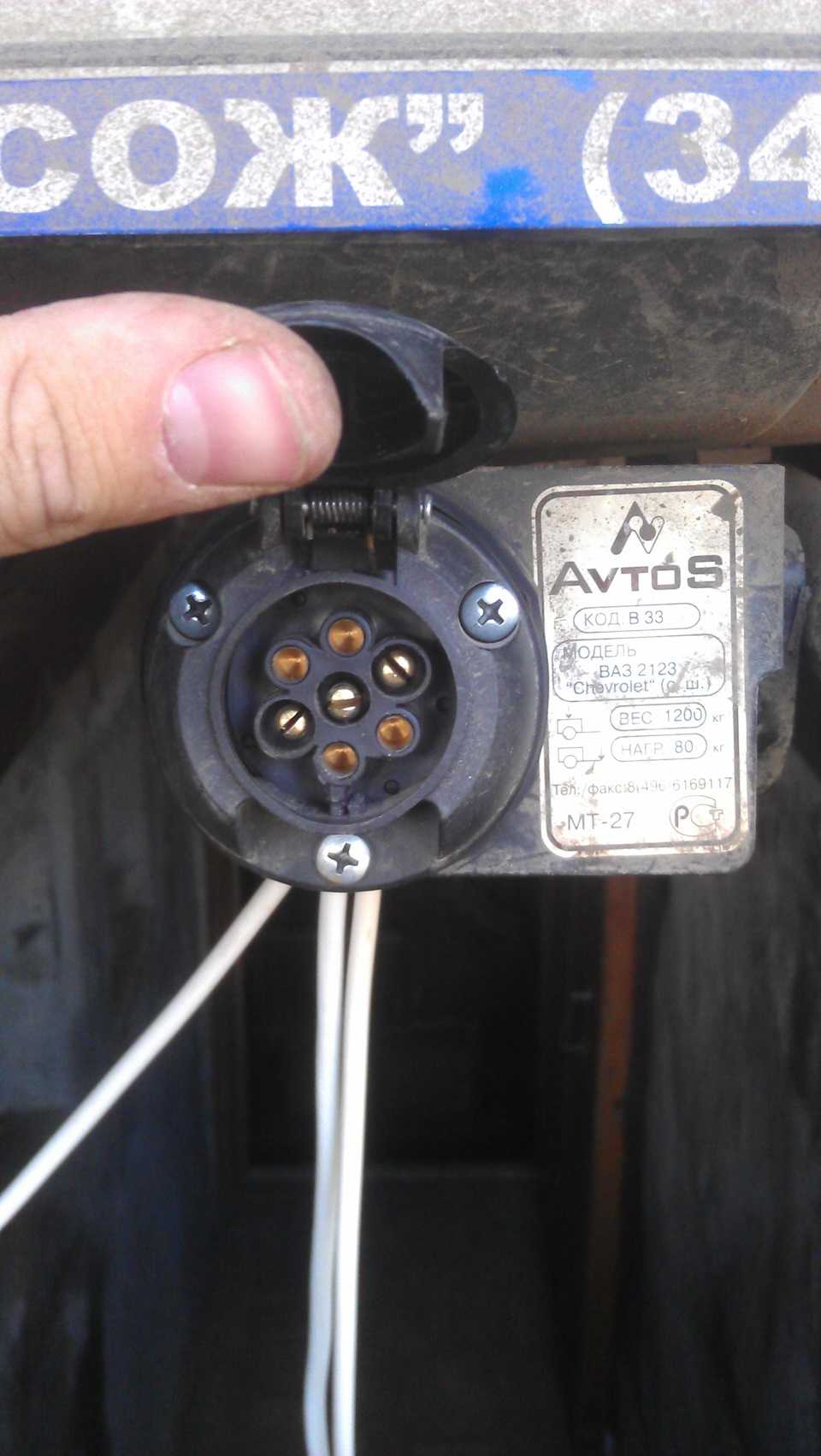

После сборки видно, что провода никак не мешают в багажнике:

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

1. Подключение габаритных огней.
2. +12 V.
3. Поворотные огни правого борта.
4. Управление стоп-сигналами.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

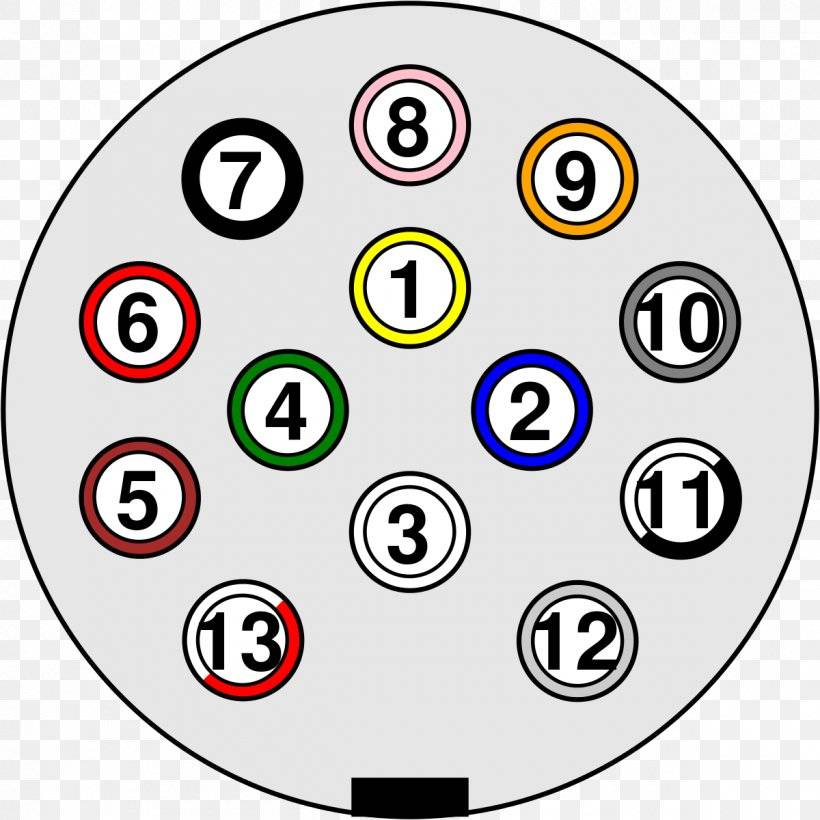

13-пиновая схема подключения разъема прицепа

Розетка фаркопа	Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

На какие автомобили надо устанавливать блок согласования

Модуль согласования необходимо устанавливать на автомобили, оснащенные слудующими системами: 1.Система электронного контроля с переменным напряжением. 2.Автомобиль с мультиплексной проводкой. 3.Система CAN BUS data ( с бортовым компьютером) 4.

В автомобилях оснащенных такими системами прямое подключение обычной розетки для ТСУ приведет к повреждению автомобиля. Установка модуля смарт коннект позволяет исключить дополнительную нагрузку на электрическую сеть автомобиля и стабилизирует напряжение сети.

Блок согласования также обеспечивает:

• переключение противотуманной фары на прицеп;
• контроль указателей поворота на прицепе;
• о тключение парктроников при присоединении прицепа;
• зарядку аккамулятора на прицепе.

Модули согласования с расширенными возможностями имеют ряд дополнительных функций: – тест подключения прицепа; – PARK SENSOR; – ALARM INFO; – функция управления левым фонарем габаритных огней; – функция координации левой противотуманной фары.

• Тест подключения прицепа – проверка состояния электрического оснащения прицепа: после его подключения поочередно загораются все лампочки и Вы можете убедиться в том, что все в порядке.
• Функция Park Sensor предназназначена для блокировки датчиков парковки у автомобиля с системой Parktronic, так как при движении задним ходом прицеп воспринимается ею как препятствие.
• Функция Alarm Info предоставляет возможность подключения прицепа к автосигнализации автомобиля для защиты его от угона. В охранном режиме при отсоединении прицепа от автомобиля срабатывает сигнализация.
• Функция управления левым фонарем габаритных огней предназначена для однонитевой лампы, выполняющей одновременно функцию габаритного и противотуманного освещения, а также габаритного и стоп-сигнала.
• Управление левой фарой противотуманного света – это функция, которая обеспечивает возможность регуляции интенсивности свечения противотуманных фар и предотвращает ослепление водителя светом, который отражается от передней части прицепа.

Модуль согласования используется в обязательном порядке на:

1. Audi: А4, А3, А6, А8, Q7, ТТ, Allroad.
2. BMW: 1, 3, 5, 6, 7, х3, х5, х6.
3. Chrysler: 300C, Sebring, PT Cruiser, Voyager.
4. CITROEN: C3 Picasso, C4, C4 Picasso, C4 Grand Picasso, C5, Berlingo,C-Crosser, Jumper, Jumpy.
5. Dodge: Caliber, Nitro.
6. Fiat: Ducato, Linea, Grande Punto, Scudo.
7. Ford: С-max, S-max, Galaxy, Mondeo.
8. Jeep: Grand Cherokee, Commander, Liberty.
9. KIA: Sorento, Soul, Carnival.
10. Land Rover: Freelander, Range Rover с 2004 года все модели.
11. Mazda 6.
12. Mersedes: все модели с 2005 года (GLK, Sprinter, W164, W169, W212, W203, S203, W204, S204, W211, S211, W245, Viano, Vito).
13. Mitsubishi Outlander c 2007.
14. Opel: Agila, Astra H, Vectra C, Zafira, Corsa, Insignia.
15. Peugeot: 3008, 407, 4007, 508, 5008, Bipper, Boxer, Expert, Parthner.
16. Porsche Cayenne c 2003 г.
17. Seat: Alhambra, Altea, Leon, Toledo.
18. Skoda: Fabia, Octavia 2, Superb, Yeti.
19. Subaru: Forester c 2008, Legacy Outback c 2009.
20. Suzuki Splash c 2008.
21. Toyota RAV-4 c 2022.
22. Volkswagen: Amarok c 2022, Caddy new, Passat 6, Golf 5, Golf Plus c 2005, Jetta new, Т5, Tiguan c 2007, Toureg, Тouran.
23. Volvo: С30, S40, S60, V70, V50, XC70, S80, XC60, XC90.

и некоторые других моделях.

Материалы для подключения

В комплекте с фаркопом для автомобиля должны присутствовать и все необходимые элементы для подключения. Однако некоторые призводители не предусматривают подобный комплект. Его необходимо собрать самому, исходя из перечня:

• Фиксатор;
• Пластина для крепежей;
• Собственно, розетка для прицепа;
• Комплект проводов с оптимальными разъемами;
• Схема выполнения всех этапов процесса и распиновки фаркопа.

В любом случае самостоятельно подготовьте набор инструментов:

• Набор гаечных ключей;
• Отвертки всех мастей;
• Инструменты для подгонки бампера;
• Дрель и сверла при отсутствии специального отверстия;
• Соединительные клеммы – если нет в комплекте или понадобятся запасные;
• Изолента;
• Паяльник.

Теперь, как говорят, по мотивам инструментов. Если самостоятельно подбираете комплект проводов, желательно брать многожильные с сечением не менее 1,5 квадратных миллиметров. Позаботьтесь об обесточивании сети выключением аккумуляторных клемм, а также подготовьте защитное снаряжение, особенно для глаз и лица.
