Как подключить лампочку к двум выключателям

Как правильно подключить две лампочки на один выключатель?

Для подключения двух лампочек на один выключатель необходимо выполнить следующие шаги:

1. Отключите питание: Перед началом работы отключите питание на розетке или распределительном щитке, чтобы избежать поражения электрическим током.

2. Соберите материалы: Вам понадобятся две лампочки, электрический кабель, выключатель, розетка и отвертка.

3. Подготовьте кабель: Отрежьте необходимую длину электрического кабеля. Один конец кабеля должен быть подключен к розетке, а другой конец к выключателю.

4. Подключите лампочки: Соедините провода от двух лампочек вместе. Это можно сделать с помощью проводников или наконечников.

5. Подключите кабель: Подключите другой конец кабеля к проводникам лампочек.

6. Подключите выключатель: Подключите кабель к выключателю. На выключателе должно быть два терминала для подключения проводов.

7. Проверьте подключение: Включите питание и проверьте работу лампочек. Убедитесь, что подключение проводов к выключателю правильное и лампочки работают.

Если у вас нет опыта работы с электрикой, лучше всего обратиться к профессионалам для выполнения этой задачи, чтобы избежать возможных повреждений оборудования или травм.

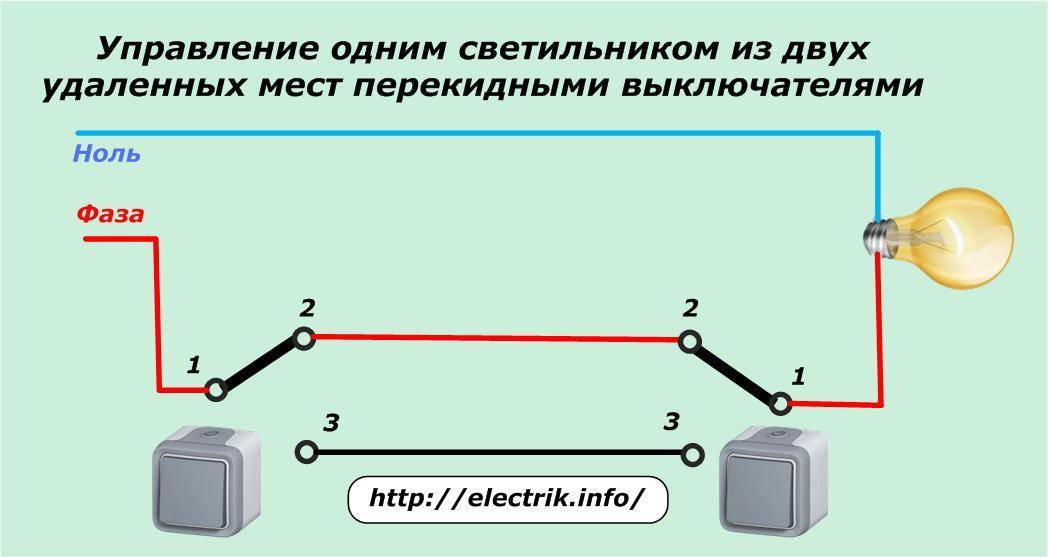

Схема подключения двух выключателей

На одну лампочку установить такую схему не составляет особого труда. На стадии создания проводки в точках, в которых запланирована установка перекидных конструкций, необходимо до первых двух заблаговременно проложить трехжильный кабель. Если же вам потребуется большее количество переключателей света, то вам придется использовать четырехжильный кабель, который нужно протянуть до следующих.

Чтобы была возможность управления освещением одновременно с двух мест, требуется приобрести проходные выключатели, которые оснащены двумя положениями переключения и тремя контактами. В этом случае переключение должно обладать перекидным характером, при этом первый узел должен быть общим для остальных двух.

Κомплектующие и приборы

При рассмотрении схемы «два выключателя на одну лампочку», которая имеет две перекидные коммутирующие конструкции, можно выделить составляющие:

1. соединительная (ответвительная) коробка, которая применяется для защиты соединительных электрокабелей — присутствует в каждом помещении, в комнатах большого размера их устанавливают по несколько штук;
2. соединительные провода (двух-, трех- и четырехжильные);
3. непосредственно сам светильник;
4. проходные коммутирующие устройства в количестве двух штук.

Принцип работы

Монтаж проходного выключателя светильника:

1. Провод «ноль» прокладывается от источника к ответвительной коробке, затем идет на светильник.
2. Провод «фаза» проводится от точно такого же источника к этой же коробке, а затем прокладывается к общему контакту первого переключателя.
3. Два перекидных контакта первого переключателя, применяя разветвительную коробку, соединяются с точно такими же деталями второго переключателя.
4. Фаза от общего контакта второго выключателя подключается к другому электрическому узлу светильника.

Монтажные работы системы управления одного осветительного прибора, функционирующей из двух мест одновременно, не являются сложными.

Монтаж производится следующим образом:

1. В требуемых местах установить перекидные коммутирующие конструкции.
2. Οт них вывести трехжильные кабели.
3. Монтировать один или при необходимости несколько электрических светильников, подсоединенных параллельно друг другу.
4. Вывести от одного или от нескольких осветительных приборов двухжильный кабель.
5. Установить соединительную коробку, точка нахождения которой соответствует удобному доступу к ней и кратчайшему расстоянию длины кабеля.
6. Κ коробке подвести провода от перекидных конструкций, питания и самих осветительных приборов.
7. Соединить их, как описано в вышеизложенных пунктах.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Если коммутационные приборы соединить параллельно, можно включать лампу из двух мест. Но если один включатель уже замкнут, выключить свет посредством второго не получится.

Если два прибора соединить последовательно, можно независимо отключать освещение из двух пунктов. Если один аппарат отключен, вторым включить лампу невозможно.

Вывод однозначен – с помощью простых выключателей организовать полноценную схему независимого управления с двух мест нельзя.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Два положения контактной группы маршевого переключателя.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

Схема контактов одноклавишного и двухклавишного проходного прибора.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Маршевый выключатель с двумя стрелками на передней панели.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

• спросив у продавца;
• изучив паспорт на включатель;
• по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Тыльная сторона проходного переключателя с нанесенной схемой подключения.

Некоторые производители вместо схемы маркируют клеммы буквенными символами. Например, перекидной контакт литерой L, а неподвижные элементы – N1 и N2. Здесь также отсутствует общий стандарт, поэтому буквы могут различаться.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

Не браться двумя руками за оголенные провода.
Работать специнструментом из набора электрика с изолированными ручками.
Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д

Важно только чтобы метка была видна со всех сторон.

Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Подключение двухклавишного проходного выключателя

Коммутация источников света по принципу «подошёл, включил – прошёл, выключил» – это один из вариантов эффективного пользования электрической энергией. Функциональность подобной системы управления обеспечивается теми же традиционными приборами – выключателями, но конструктивно несколько модернизированными.

Коммутационная модернизация позволяет выполнить подключение проходного выключателя с двух и с трех мест, чтобы управлять источником света из каждой отдельно взятой точки. Согласитесь, такое решение особенно удобно для длинных помещений, например, коридора.

Предлагаем разобраться в принципах подключения проходного выключателя на две и три точки управления. В статье приведены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

• От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
• На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
• В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
• От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
• Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
• Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
• Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

https://youtube.com/watch?v=rBXeLw52z_Y

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

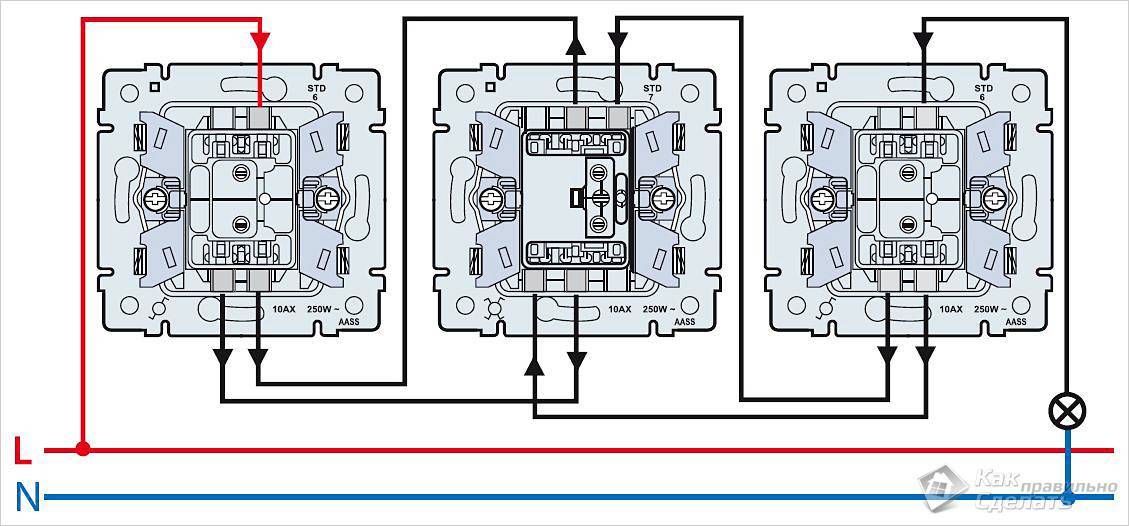

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

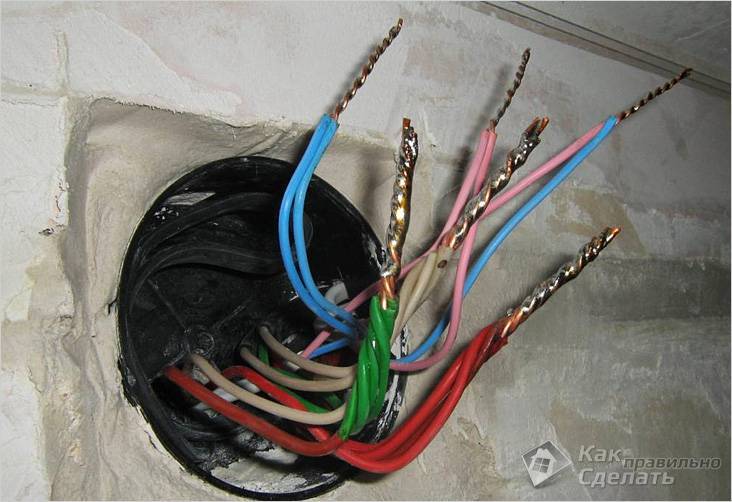

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

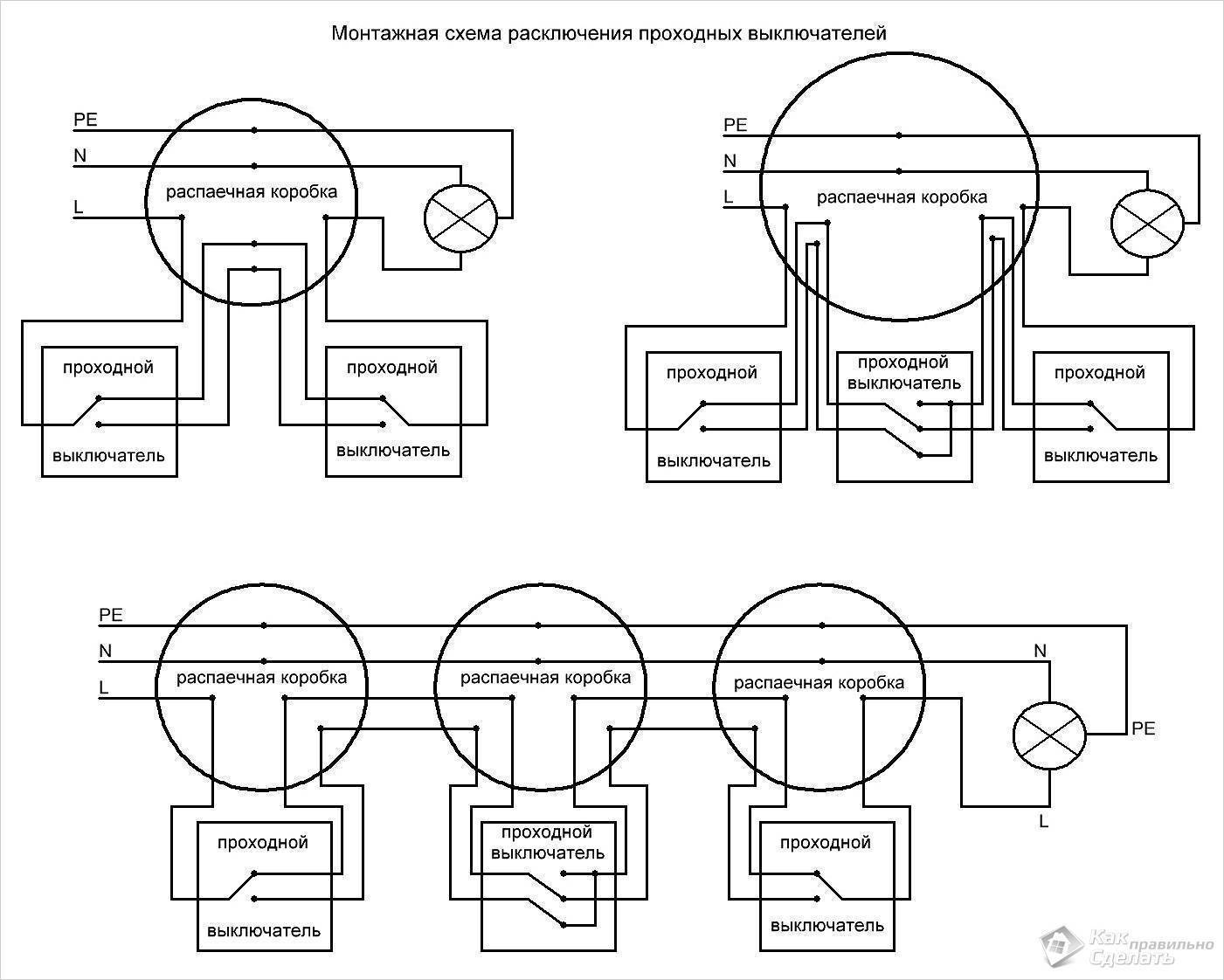

Монтажная схема подключения

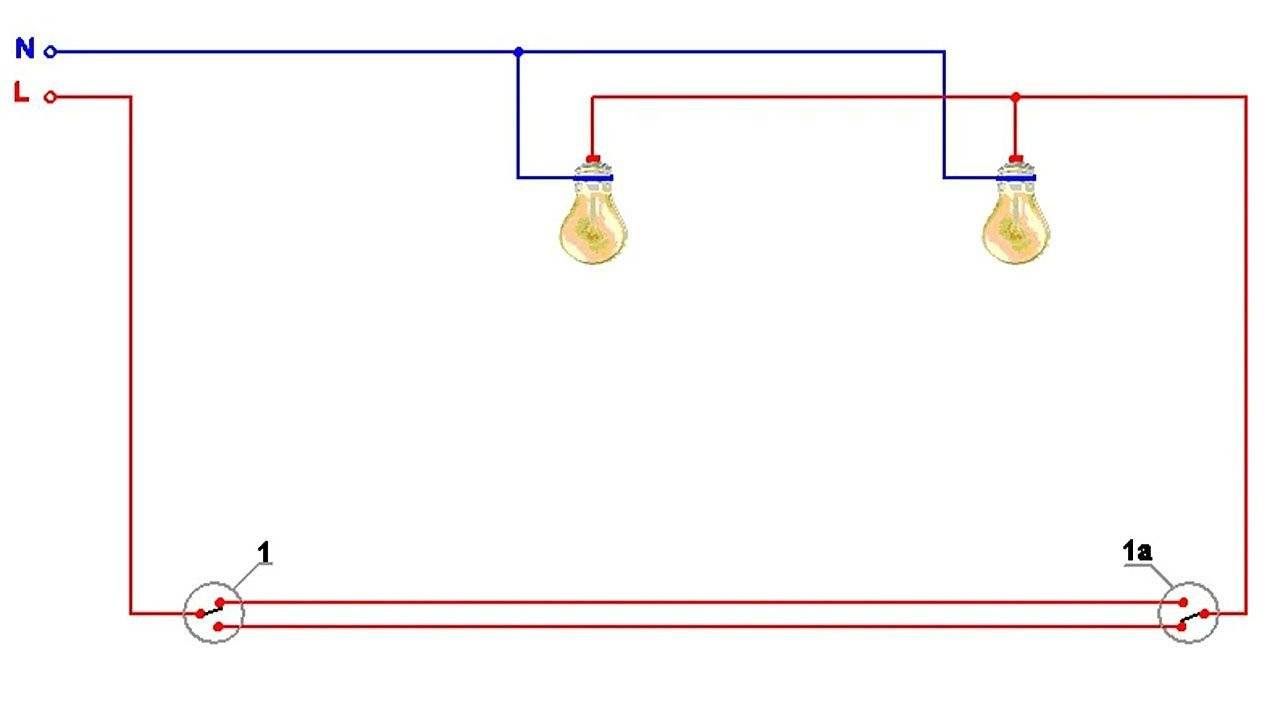

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

https://youtube.com/watch?v=9cG_VmdR4uk

Материалы и инструменты для подключения аппаратов

Для работы с лампочками нужен набор материалов и инструментов. Первым делом отключить электричество для безопасности.

• провода, такого же сечения и материала;
• лампы (в квартире рекомендуют не более 1,5 киловатт);
• розетка (с одним, двумя гнездами);
• подрозетник (для внутренних розеток);
• распределительная коробка (одна в комнату);
• изолента;
• гофра;

Выключателей существует множество разновидностей:

• сенсорные;
• с регулированием мощности;
• импульсный прерыватель;
• клавишные.

Понадобится посчитать сечение проводов в том случае, если проводка в доме делается в первый раз. Все зависит от мощности и напряжения ламп, которые к ней присоединены. С ними можно рассчитать ток, и по специальной таблице посмотреть сечение.

Для того чтобы посчитать ток, необходимо соизмерить сумму мощности и напряжения. Определить самых мощных потребителей и их суммы разделить на напряжение (220W). По ответу выбирается сечение.

Для безопасности работы необходимо выбрать инструменты:

• кусачки отрезания провода;
• индикаторная отвертка (показывает фазу и ноль провода);
• нож;
• плоскогубцы, с изолирующими ручками;
• контакторы (вместо изоленты);
• перфоратор (для стены).
