Сэндвич дымоход своими руками: установка и монтаж дымохода из сэндвич труб

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото – распушка

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Сейчас читают

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

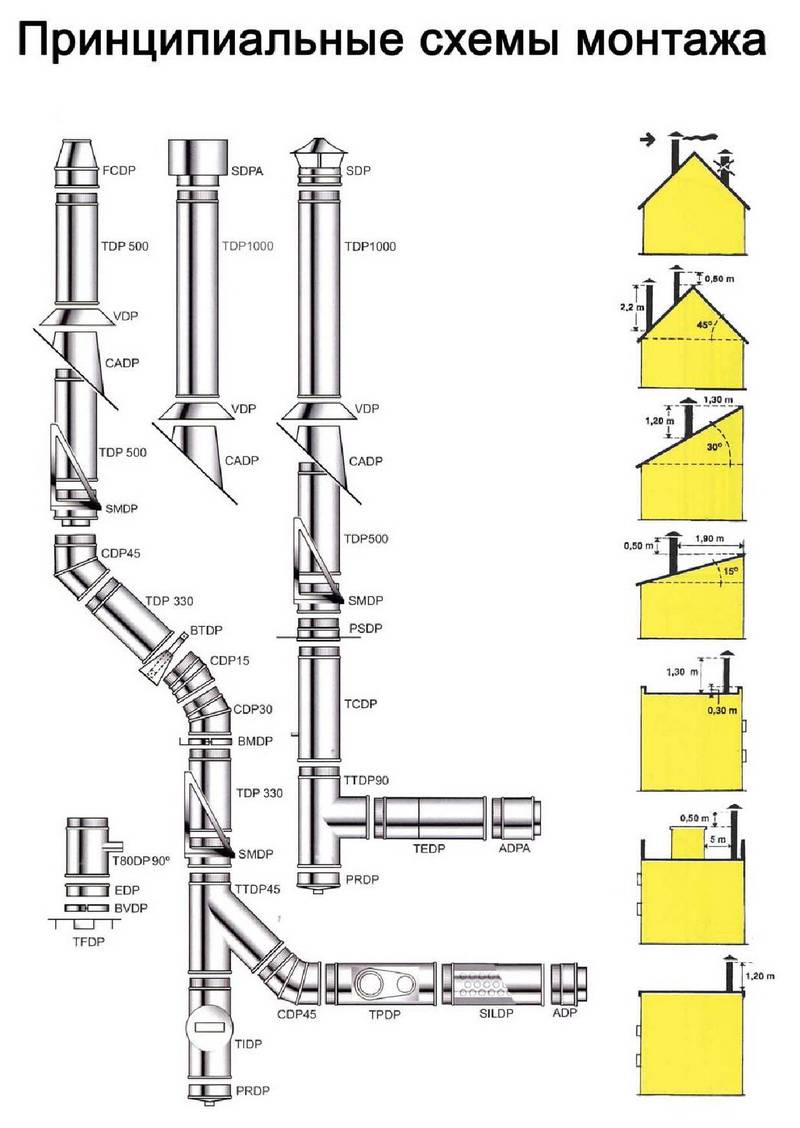

Монтаж дымохода из сэндвич труб через стену

Существуют много способов по возведению дымоотводов, а конкретно в этой статье мы рассмотрим один из способов. Любые печи нуждаются в отводе побочных продуктов сгорания, но создать качественную, надежную систему могут далеко не все. Зависит это в большей мере не от умелых рук строителей, а от того, когда работники задумались об отоплении. В случае, когда дом уже построен, но не были учтены необходимые приспособления под отопительную систему, остается 1 вариант — монтаж дымохода непосредственно через внешнюю стену. Подробнее о способе рассказано ниже.

Значение и принцип работы

Самое главное в дымоходе — не его эффективность, а безопасность. Она заключается в отводе из дома опасного для жизни угарного газа, отравление которым может привести к сильнейшему поражению организма. В процессе горения важен постоянный доступ кислорода в камеру сгорания, обеспечивается он в основном дымоходом.

Основные правила возведения конструкции

Стоит запомнить, что там, где проходит канал, не должно быть никаких других коммуникаций. В том месте, где труба проходит через стену, используют защитный кожух или же можно воспользоваться штукатуркой, предварительно проложив вокруг трубы материал, который плохо проводит тепло.

Особенности

Внутри дома остается горизонтальная труба, которая обеспечивает более эффективный прогрев помещения, нежели простая вертикальная труба.
Крайне не желательны в конструкции отвода дыма — острые перегибы труб, так как в них могут образовываться завихрения.
Тяга трубы пропадает в случае, когда в дымоходе накопилось слишком много сажи — лучше использовать народный способ отчистки от сажи и копоти — периодическая топка осиновыми дровами.
Строение сэндвич трубы:

Все начинается с первой трубы от печи, которая должна выходить через стену на улицу.

Сначала на стене производится необходимая разметка, а затем проделывается отверстие нужного диаметра под проходной патрубок, вокруг которого обязательно должна находиться теплоизоляция (например, минеральная вата).

Затем нужно соединить дымоотводную трубу с отопительным прибором при помощи колена, состоящего из 3 секций, которое соединяется переходным элементом с тройником. В случае, если нужно изменить направление трубы, используется тройник с очистным стаканом.

Завершается установка закреплением дымоотводных труб с помощью креплений к стене дома (крепления должны иметь расстояние между друг другом до 2 метров), выводом трубы через кровлю (при этом для безопасности рекомендуют не стыковать трубы в месте вывода), а также при необходимости на вершине трубы можно установить защитный зонт (см. Зонтик на трубу дымохода).

Монтаж дымохода из сэндвич труб через деревянную стену

Главное в таком монтаже — осуществить пожарную безопасность. Для этого на выводе трубы через стену необходимо создать изоляцию от прямого контакта с древесиной (обычно используют асбест или обкладывают трубу вокруг кирпичами).

Такая конструкция обеспечит долгое обслуживание дымоотводного канала без каких-либо затрат, а главное — безопасное эксплуатирование.

От мощности вашего отопительного прибора зависит выбор необходимого диаметра трубы — для достижения оптимальной тяги.
Дымоход через стену должен быть и не слишком длинным и неочень коротким, иначе топливо будет расходоваться слишком быстро, а как следствие — менее эффективно, или же в дом будут залетать сажа и копоть.
Монтаж дымохода из сэндвич труб через стену является одним из самых легких и наименее затратных способов обеспечения в доме отопления. Главное — соблюдать технику безопасности при сборке конструкции и учесть все необходимые для вас нюансы. Если все сделать правильно, то такой дымоход прослужит вам много лет, не создавая никаких «лишних» проблем.

Монтаж дымохода из сэндвич труб через стену Монтаж дымохода из сэндвич труб через стену – рассмотрим значение и принцип работы данной конструкции в системе дымоотвода. Правила возведения.

Завершение монтажных работ

Окончание обустройства дымоотводящей конструкции заключается в следующих действиях:

с труб снимают защитную пленку, которая предотвращает повреждение элементов во время транспортировки и проведения монтажа;
герметизируют все места соединений.

Ранее было описано, как собирать сэндвич трубы в целостную конструкцию и делать переходы сквозь стену. Что касается герметизации стыков, то с целью придания им прочности, используют специальный герметик, который выдерживает температуру до 1000ºС (прочитайте: «Какие герметики для печных труб лучше использовать – виды. характеристики»).

Герметик следует нанести:

на поверхность с наружной стороны верхнего участка при сборке внутренних труб;
по периметру наружной поверхности при выполнении стыковки внешних труб;
на место стыка вдоль диаметра (для круглых изделий) или периметра при стыковке труб с прочими элементами дымоотводящей системы.

Необходимо убедиться в отсутствии:

выхода дыма в местах, где этого не должно быть;
избыточного нагрева элементов конструкции, особенно это касается мест прохода через стены и кровлю.

Смонтированный из сэндвич труб дымоход интерьер помещения не портит, а наоборот, придаст нагревательному оборудованию современный вид. Для выполнения работ не требуется владение определенными навыками. Главное, перед началом эксплуатации убедиться в полной герметичности и работоспособности системы дымоотведения.

Виды и конструкции наружных дымоходов

Особенности стыковки элементов дымохода

Соединение труб производят при изготовлении дымоходов двумя способами:

Фланцевым;
Бойнетным.

Сборка сэндвич-дымохода осуществляется по «по дыму» или «по конденсату».

Монтаж дымохода сэндвич «по дыму» производится для того, чтоб предотвратить проникновение угарного газа внутрь дома или бани. Изготовление сэндвич дымохода «по конденсату» обеспечивает свободный сток конденсата, образуемого из-за разницы температур, вниз по трубам.

В первом случае дым под действием тяги беспрепятственно выходит наружу, не задерживаясь в трубе. Но зато при плохой заделке трубы конденсат может попасть вовнутрь сэндвича, отчего утепленная труба может сильно пострадать и утратить свои свойства. Второй способ подразумевает, что труба дымовая верхнего сэндвича входит в раструб нижнего. Влага никак не может попасть вовнутрь, зато, при наличии даже малейшей щели, дым окажется в доме или в бане. Выбор сложен: газ опасен для здоровья, а конденсат портит сэндвич.

Тогда гарантированно не будет проникновения дыма в помещение и конденсата в утеплитель труб. Мы рекомендуем внутренние трубы дымохода соединять «на конденсат», чтоб уберечь от его попадания швы труб.

Колено сэндвич дымохода

Несмотря на двойные стенки и теплоизоляцию, при изготовлении дымоходов необходимо дополнительно изолировать сэндвич трубы в местах с наибольшей пожароопасностью. Это соприкосновение с балками, перекрытием и кровлей. И помните, что сэндвич, используемый для изготовления дымоходов, недостаточно термостойкий. Его недопустимо использовать в качестве первой трубы, соединяемой с печью (котлом). Учтите это изначально, на этапе составления схемы дымохода.

Инструменты и материалы

Для установки дымохода сэндвич нам понадобится определенный набор материалов и инструментов, приведенный ниже. Стоит внимательно подойти к выбору труб для дымохода – от высокого качества именно этих изделий зависит то, насколько долго и эффективно прослужит вам дымоход.

трубы из огнестойкой стали;
трубы из оцинкованного металла;
настенные кронштейны;
хомуты для обжима;
переходники;
колено, с помощью которого можно менять направление трубы;
крыза;
розетта;
окапник;
заглушка;
разгрузочная платформа;
тройники;
трубы с ревизией;
огнестойкий герметик;
маркер;
оцинкованный лист из металла;
герметизированные муфты;
крепежные элементы.

Компоновка трубы

Для того, чтобы влага не попадала на чердак, используются крышные разделки. Делаются они с учетом различных наклонов крыши, когда угол может различаться от 14 до 56 градусов.

Элемент «разделка» надевается через трубу при этом края фиксируются и крепятся под коньком кровли. Труба выходит на полметра над крайней крышей, при ее компоновке в пределах 1,5 метров от пропета. Если промежуток составляет от 1,5 до 3 м, то крайняя точка трубы может располагаться на одной плоскости с коньком крыши. Если расстояние больше трех метров, то крайняя точка трубы располагается по схеме:

Проводится на схеме линия от верхней точки трубы до точки конька.
Проводится от конька линия параллельно горизонту.
Угол между двумя линиями составляет порядка 10 гр.

Монтаж пошагово:

Профнастил устанавливается в отдалении от трубы.
Раздельный блок устанавливается не менее чем на 16 см
Снимается верхний лист, кладется верхняя часть кровельной разделки, затем на 18 см накрываются боковины.
Монтируется снятый перед этим лист и фиксируется.
Стыки и швы заделываются герметиком.
Вокруг трубы оборачивается минеральная вата и фиксируется.
Ставится «зонт» для дымохода.

Дымоход через стену. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками

Этап 5. Последовательная сборка модулей в вертикальный канал отведения дыма

На данном этапе производится установка последующих элементов модулей дымохода, продолжая движение от кронштейна крепления к стене вверх, по трассе дымохода. По ходу сборки модулей вдоль вертикали стены дымоход фиксируется к стене дома с помощью элементов крепления.

Внимание! В целях безопасности и для наилучшей фиксации необходимо устанавливать элементы крепления к стене по ходу сборки дымового канала каждые два метра!

Вертикальность дымохода, а также противопожарное расстояние между трубой и стеной, выставляется при помощи регулируемых по длине шпилек. Фиксирующие гайки необходимо плотно затягивать с расчетом на то, что дымоход будет подвергаться серьезным ветровым нагрузкам. Огибание отвеса кровли осуществляется при помощи двух отводов. В зависимости от размера отвеса кровли, используются отводы с разным углом поворота. Все элементы также фиксируются с помощью хомутов.

Если монтируется дымоход небольшого диаметра, то будет удобно собирать несколько элементов на земле, с последующей установкой на высоте.

Устройство сэндвич труб, их размеры и диаметры

Монтаж дымохода из сэндвич труб

Из самого названия понятно, что «модные» дымоходы состоят из нескольких слоёв, подобно сэндвич-пирогу. Здесь есть внутренний диаметр трубы и внешний. Между ними располагается минеральное волокно. Как правило, это базальтовая вата или другой негорючий минеральный утеплитель.

Внешние и внутренние гильзы труб изготавливаются из нержавеющей или оцинкованной стали. Толщина металла при этом может быть 0,5 или 1 мм. Это, безусловно, влияет на цену трубы и её долговечность. Нержавейка по всем своим характеристикам значительно превосходит оцинковку, так что, выводы делайте сами.

В последнее время стали пользоваться популярностью эмалированные сэндвич дымоходы. Специальная эмаль не только придаёт определённый эстетичный вид, но и прекрасно защищает металл от высокой температуры, конденсата и сажи.

Современные дизайнерские решения могут быть весьма эксклюзивными. Сегодня мы отходим от тех стереотипов, которые были на протяжении веков. Расположить и вывести дымоход сейчас можно практически как угодно: вертикально, горизонтально, под уклоном.

Для удобства монтажа подобных систем, в комплект к сэндвич трубам могут входить следующие комплектующие: зонты-оголовники, опорные консоли, стеновые крепления, различные хомуты, кольца и стяжки, углы и повороты, шиберы (задвижки) и тройники, потолочные и кровельные разделки, стартовые адаптеры и заглушки. Перечислять можно долго, одним словом – это «конструктор для взрослых»…

В зависимости от мощности установленного котла или печи, размеры сэндвич труб бывают разными. Здесь можно выделить следующие стандартные диаметры внутренних и внешних труб соответственно: 110/200, 115/200, 120/200, 130/200, 140/220, 150/220, 160/230, 180/250, 200/280, 250/310, 300/380. Все размеры, естественно в миллиметрах. Обычная длина одного элемента трубы – 1 метр.

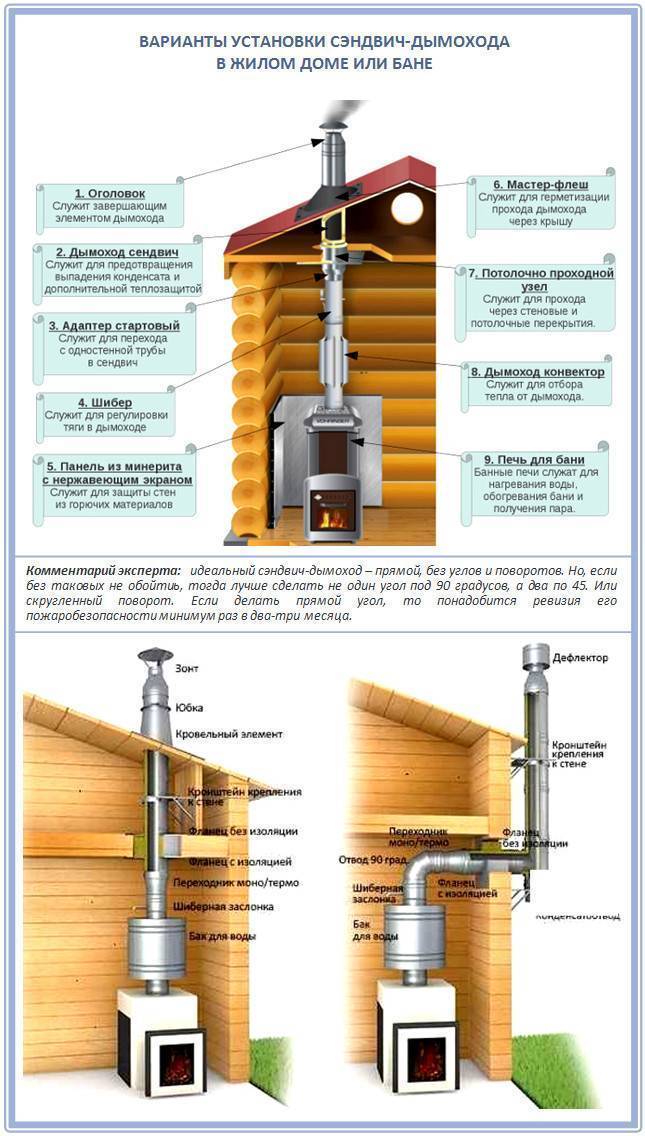

Устанавливаем сэндвич-дымоход в бане поэтапно

Достоинства и недостатки сэндвич трубы

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

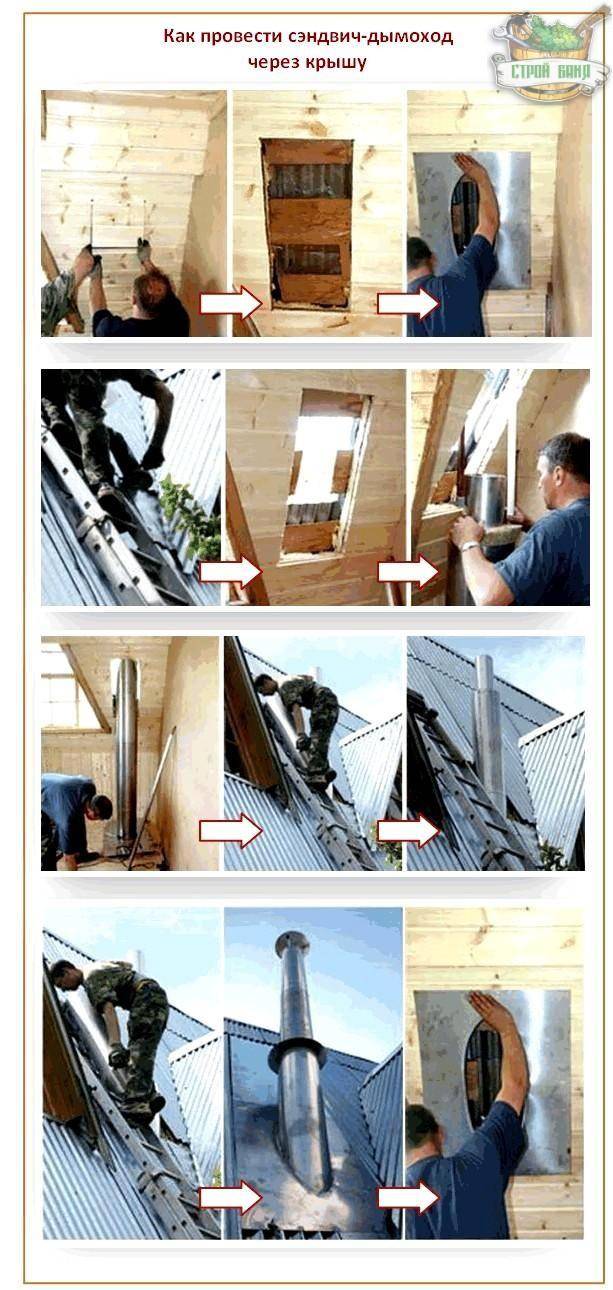

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры. Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С

Наносить его нужно так:

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

Для внутренних труб – на наружную поверхность верхней внутренней трубы.
Для наружных труб – по наружной поверхности.
При переходе с одностенной на двустенную трубу – снаружи, по окружности.
При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Основные достоинства сэндвич-дымоходов

– в устройствах предусмотрено круглое сечение, которое считается оптимальным для выведения газов в атмосферу,
– внутренние стенки каналов характеризуются практически идеальной гладкостью, что исключает образования конденсата и скопление твердых продуктов горения,
-установка дымохода из больших элементов намного проще, например, строительства того же устройства из кирпича.

камина с мраморным порталом

– образование конденсата свелось к его минимальной отметке,
– за равномерной температуры внутри дымохода сильно выросли показатели нужной устойчивой тяги,
-так как нет перепадов температур и ее сильного повышения кожух конструкции не являет опасности для жильцов дома,
– таким образом, дымоход вполне может устанавливаться внутри здания, а это экономия денежных средств на монтаж и жилое пространство внутри дома,
– для проведения дымохода через стены дома, а также выведение через кровлю и перекрытия нужно организовать меньшие размеры, чем, например, при выведении стандартных одностенных труб. Помимо всего прочего, можно купить и смонтировать специальные проходные блоки.
