Чем отличаются между собой кабели и провода
Часто слова «кабель» и «провод» применяются как синонимы, хотя суть изделий — разная. Чтобы понять разницу, рассмотрим их строение.
Провод является одно или многожильным проводником, помещенным в виниловую или другого типа изоляцию.

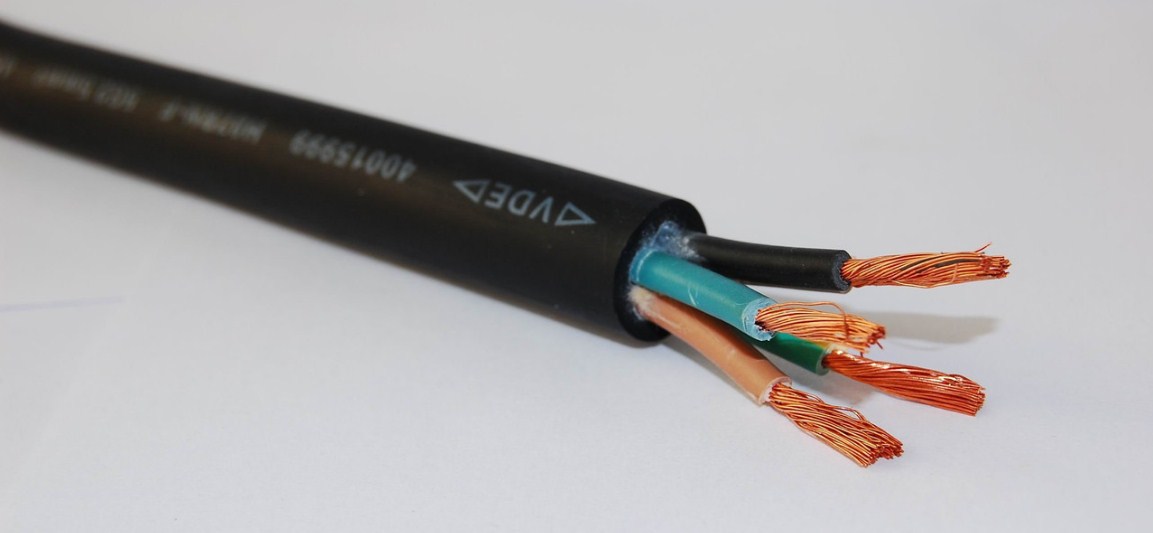

Кабель же состоит из множества изолированных разноцветных нитей-проволочек, объединенных и помещенных под одну общую защитную оболочку. Говоря проще, провод является частью кабеля, но по сравнению с ним применяется чаще.
Сечение проводов, входящих в кабель дают общее сечение кабеля. Иногда это используют, если необходим провод большого сечения, то объединяют все жилы входящие в кабель.
Может быть как голым, так и изолированным. Одно и многожильным. Визуально провод видимый и тонкий, кабель же — изолированный и толстый. Что один, что другой используются для передачи телекоммуникационных и электрических сигналов.
В плане надежности лучше многожильный проводник, так как он гибче и сроки эксплуатации — повыше.
В специализированных магазинах продается различная кабельная продукция. Самой ходовой является:
- Витая пара (защищенная, экранированная, незащищенная, фольгированная). Является разновидностью кабеля для передачи сигналов и обеспечения связи. Выглядит как несколько изолированных и скрученных между собой проводов.
- Коаксиальный кабель. Конструктивно отличается от другой проводниковой продукции тем, что имеет центральную токоподающую жилу и экран, пространство между которыми заполнено изоляционным материалом. Применяется для проведения низкочастотных сигналов и питания электрооборудования постоянным током.
- Волоконно-оптические провода. В основе кабеля волоконные световоды, которые обеспечивают передачу оптических сигналов (фотонов) по линии связи.
- Рипкорд (гибкий шнур). Используется для сигнализационных систем и звонков.
- Гибкие плоские и круглые кабеля и провода. Нашли широкое применение для внешних и внутренних электромонтажных работ.
- Внутренний трехжильный термоустойчивый (в основном для утюгов).
- Бытовой одно, двух и трехжильный, с заземлением или без (для электропроводки и подключения бытовой техники).
Детальная инструкция по проведению замеров
Весь процесс вычисления параметров сечения кабеля можно разделить на 6 этапов, каждый из которых имеет свою специфику и должен подчиняться конкретным правилам.
1 этап
Нужно взять кабель, для которого человек собирается определять параметр сечения. Чаще всего для такой цели используются провода, состоящие из 2 или 4 жил. Жилы должны быть изолированы друг от друга специальными материалами.
Как правило, жилы внутри кабеля обладают одинаковыми показателями диаметра, но можно и встретить такие варианты провода, где одна из жил намного тоньше остальных вариантов. Если в кабеле есть одна тонкая жила, значит, она предназначается для заземления.
2 этап
Жилы необходимо очень аккуратно очистить от изоляции провода – с этой целью нужно использовать небольшой, но очень острый нож.

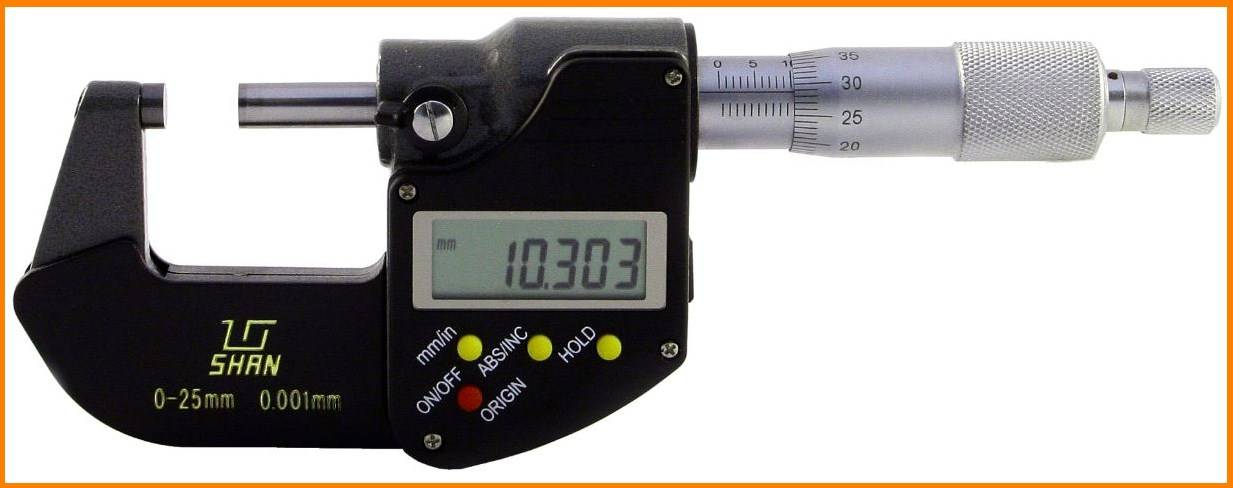

Затем взять штангенциркуль или микрометр и, воспользовавшись инструментом, рассчитать диаметр жилы. Полученное в миллиметрах значение стоит куда-то записать. Используя этот параметр, нужно будет рассчитать такой показатель, как площадь поперечного сечения. Чтобы это сделать, человеку придется умножить коэффициент 0,25 на число П, которое ровняется 3,14, а также на полученное значение диаметра в квадрате. Общая формула для этого расчета выглядит так – S=0,25xПxD в квадрате. Полученное значение необходимо умножить на количество жил, которые присутствуют в определенном кабеле.
Дополнительно нужно вычислить сопротивление провода, для чего понадобятся следующие показатели:
- длина провода;
- сечение кабеля;
- материал, из которого изготовлен кабель.
Имея эти параметры, можно без проблем вычислить показатель сопротивления.
3 этап
Чтобы понять, как делаются замеры на практике и узнать нужную информацию, нужно рассмотреть момент расчета на конкретном примере. Если у пользователя в руках есть медный кабель, который состоит из 4 жил, а параметр его диаметра составляет 2мм, то можно искать площадь его сечения.

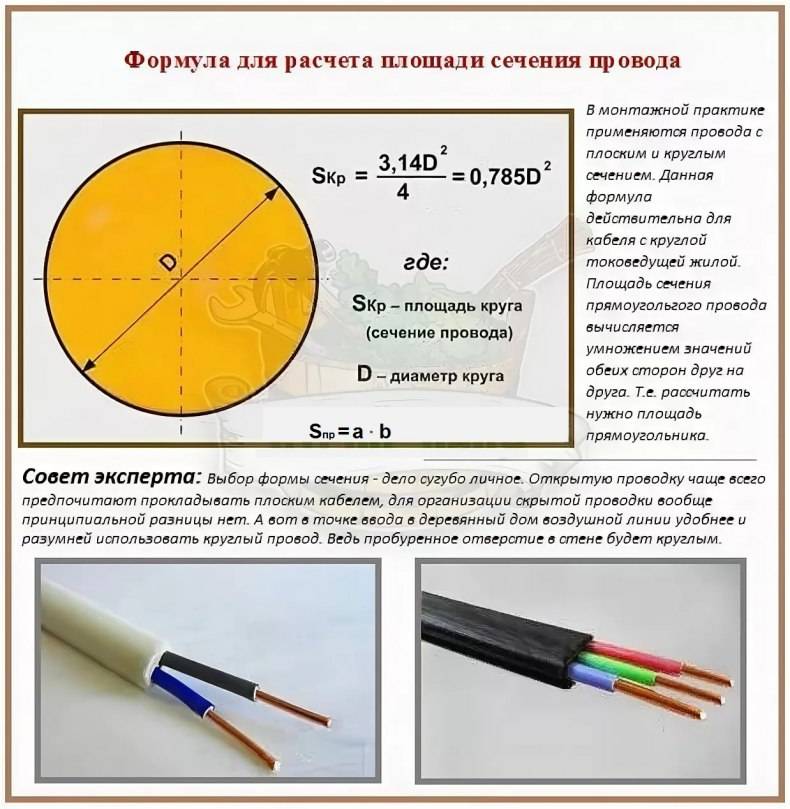

Чтобы определить этот параметр, стоит заняться моментом расчета площади поперечного сечения для одной из жил. Сделать это позволяет следующая формула:
S=0,25х3,14х2 в квадрате = 3,14мм в квадрате
Принцип расчета очень простой и максимально понятный. Определив параметр поперечного сечения одного из проводов, можно найти этот показатель для целого кабеля. Чтобы его определить, достаточно умножить полученный по формуле, указанной выше показатель, на общее количество кабелей.
4 этап
Определив параметр сечения, человек может узнать, какой максимальный ток может протекать именно по выбранному кабелю. Также, имея выше указанный показатель на руках, человек может определить сопротивление. К примеру, максимальный ток именно для кабеля из меди можно рассчитать, используя соотношение 8А на 1мм в квадрате. Исходя из этого, предельное значение тока будет составлять 8х12,56=100,5А. для алюминиевого кабеля используются немного другие параметры, которые составляют 5А на 1мм квадратный.
5 этап
Зная значение длины кабеля, можно легко опередить его сопротивление. Чтобы понять, как это делается, нужно рассмотреть все на конкретном примере. К примеру, если длина конкретного кабеля составляет 200м, то чтобы определить показатель сопротивления, нужно умножить удельное сопротивление материала на длину кабеля и поделить на площадь его поперечного сечения. Сделав эти расчеты, можно без проблем определить нужный параметр.
Расчет для помещений
Домашние сети формируются обычно на этапе проектирования и строительства. Но при длительном пользовании возникает необходимость смены электропроводки. Часто это совпадает с общим ремонтом в доме. Важный момент – следование нормативным документам: ГОСТ, ПУЭ, СНиП и другим. Это касается и выбора вида проводников для электроподачи.
О выборе марки кабеля для домашней электропроводки
В настоящее время выпускается большое число разновидностей электропроводов и электрокабелей. В домашних условиях наиболее применимы марки:
- ВВГ для внутренней прокладки с медными сердечниками, изолирующий слой из ПВХ, плюс общая изоляция тоже из ПВХ. Устойчиво работает в большом температурном диапазоне. Не боится влажности. Специализированные варианты: например, ВВГпгLS не распространяет горение, не образует много дыма, изолируется дополнительно слюдовой лентой.
- NYM отличается повышенными качествами по сравнению с предыдущей маркой. К описанным характеристикам добавляется гибкость, дополнительный слой из резины между изолирующими слоями. Но есть недостаток — реагирует на ультрафиолоетовое излучение, нельзя держать в местах, где много солнечного света.
- ВБбШв используется для внешней подводки. Имеет броневой слой металлизированного типа, благодаря чему его можно проложить в земле, в гофрированной металлической трубе. Боится солнечного света, нельзя прокладывать по воздуху открытым способом на стенах дома.
Общепринятые сечения при монтаже электропроводки в квартире
Выбор связан с числом жил в кабеле и прочими факторами.
В сети 220 в принято применение трехжильного медного провода с жилами сечением 10 мм2, например, ВВГнг-lS.
В сети 380 в –медные с пятью жилами, сечение 4 мм2.
В обеих ситуациях важное условие- наличие защитных автоматов, в первом – на 50 А, во втором – на 25 А. Кабели способны выдержать номинальную мощность в 10 квт
Обычно этого достаточно для бесперебойного функционирования энергоподачи. В непредвиденной ситуации происходит отключение сети с помощью автоматического выключателя. По автоматическому устройству определяется исходная мощность, заложенная в проекте
Кабели способны выдержать номинальную мощность в 10 квт. Обычно этого достаточно для бесперебойного функционирования энергоподачи. В непредвиденной ситуации происходит отключение сети с помощью автоматического выключателя. По автоматическому устройству определяется исходная мощность, заложенная в проекте.
Подбор сечения провода по количеству потребителей
Число потребителей электроэнергии влияет существенным образом на подбор размера кабеля. Под потребителями понимаются все устройства, потребляющие энергию постоянно или периодически. Вычисляется кумулятивная мощность приборов. Существуют поправочные коэффициенты, например, учитывающий возможность одновременного подключения и другие поправки.
Для подключения розеток оставляют запас длины провода, этот запас потребуется в случае ремонта, когда нужно подтянуть ближе к месту соединения. То же относится к подсоединению потолочных люстр. Распределительный щит также снабжается запасом длины.
Все эти факторы влияют на расчеты площади сечения проводов и кабелей. Когда все учтено, удается составить грамотный проект электроподачи, а также оптимальным образом подобрать провода для успешного и длительного снабжения дома электрическим током.
Влияние рабочих параметров на расчет
Выбор сечения медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

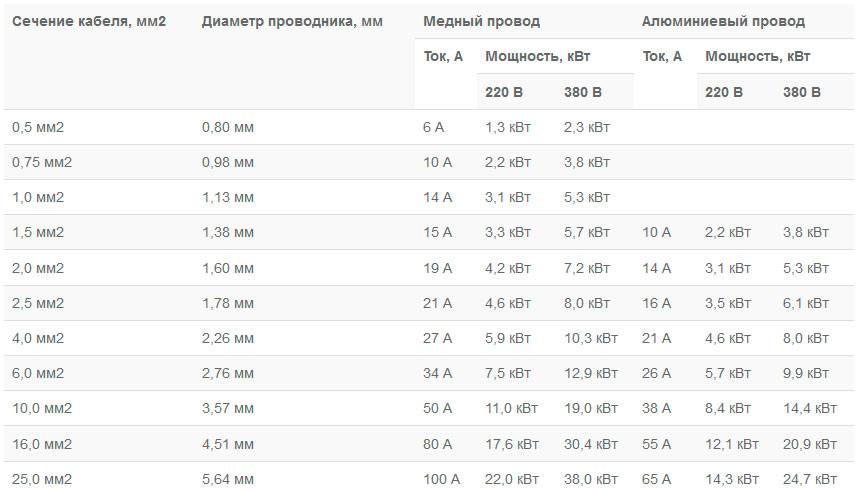

| Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
| Онлайн калькулятор для определения силы тока по потребляемой мощности | |
|---|---|
| Потребляемая мощность, Вт: | |
| Напряжение питания, В: | |
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Как рассчитать по току
В представленных выше таблицах приведены показатели соотношения сечение – ток, в зависимости от его мощности и силы. Сила тока, проходящего по проводнику, не является постоянной величиной, и может изменяться в зависимости от следующих показателей:
- Длина провода.
- Размера сечения.
- Показатель удельного сопротивления материала, из которого он сделан.
- Температура проводника. С нагревом проводки сила тока падает.
В таблицах ниже приведены соотношения «сила тока – сечение провода» для различных вариантов прокладки. Основные цифры отдельно указаны для медных и алюминиевых проводов.
| Сечение провода (кв. мм) | Показатель силы тока для алюминиевых проводов | ||||
| Открыто проложенных | Проложенных в защитной трубе | ||||
| Два одножильных | Три одножильных | Четыре одножильных | Один двухжильный | ||
| 2 | 21 | 19 | 18 | 15 | 17 |
| 2,5 | 24 | 20 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 |
| 4 | 32 | 28 | 28 | 23 | 25 |
| 5 | 36 | 32 | 30 | 27 | 28 |
| 6 | 39 | 36 | 32 | 30 | 31 |
| 8 | 46 | 43 | 40 | 37 | 38 |
| 10 | 60 | 50 | 47 | 39 | 42 |
| 16 | 75 | 60 | 60 | 55 | 60 |
| 25 | 105 | 85 | 80 | 70 | 75 |
| 35 | 130 | 100 | 95 | 85 | 95 |
| 50 | 165 | 140 | 130 | 120 | 125 |
| 70 | 210 | 175 | 165 | 140 | 150 |
| 95 | 255 | 215 | 200 | 175 | 190 |
| 120 | 295 | 245 | 220 | 200 | 230 |
| 150 | 340 | 275 | 255 | — | — |
| 185 | 390 | — | — | — | — |
| 240 | 465 | — | — | — | — |
| 300 | 535 | — | — | — | — |
| 400 | 645 | — | — | — | — |
| Сечение провода (кв. мм) | Показатель силы тока для медных проводов | ||||
| Открыто проложенных | Проложенных в защитной трубе | ||||
| Два одножильных | Три одножильных | Четыре одножильных | Один двухжильный | ||
| 0,5 | 21 | — | — | — | — |
| 0,75 | 24 | 20 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 |
| 4 | 32 | 28 | 28 | 23 | 25 |
| 5 | 36 | 32 | 30 | 27 | 28 |
| 6 | 39 | 36 | 32 | 30 | 31 |
| 8 | 46 | 43 | 40 | 37 | 38 |
| 10 | 60 | 50 | 47 | 39 | 42 |
| 16 | 75 | 60 | 60 | 55 | 60 |
| 25 | 105 | 85 | 80 | 70 | 75 |
| 35 | 130 | 100 | 95 | 85 | 95 |
| 50 | 165 | 140 | 130 | 120 | 125 |
| 70 | 210 | 175 | 165 | 140 | 150 |
| 95 | 255 | 215 | 200 | 175 | 190 |
| 120 | 295 | 245 | 220 | 200 | 230 |
| 150 | 340 | 275 | 255 | — | — |
| 185 | 390 | — | — | — | — |
| 240 | 465 | — | — | — | — |
| 300 | 535 | — | — | — | — |
| 400 | 645 | — | — | — | — |
Расчет кабеля по мощности

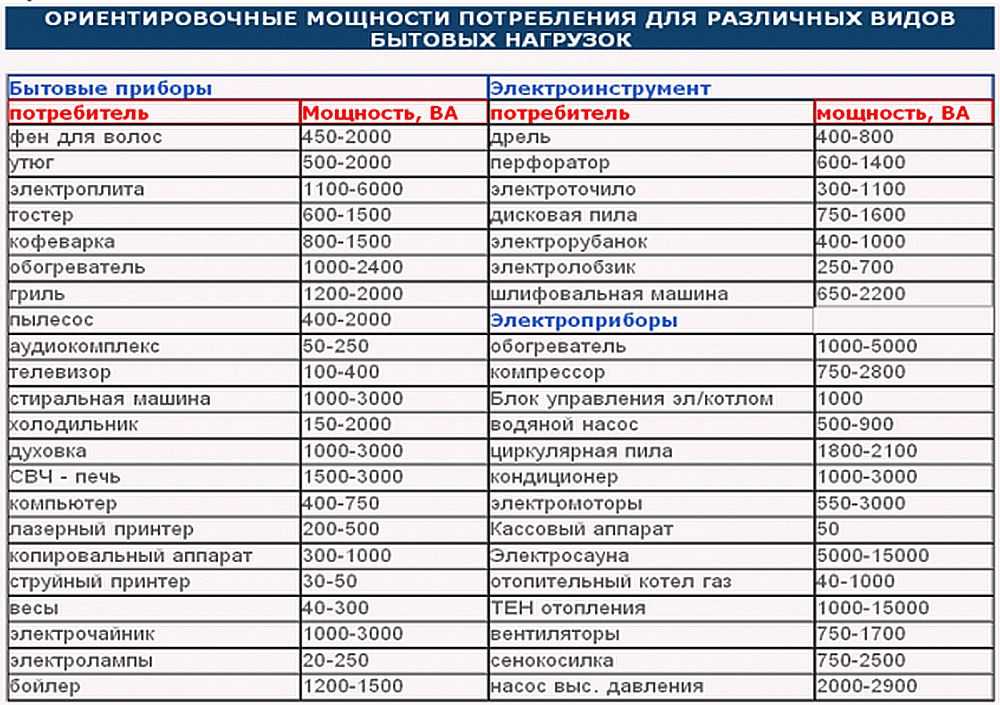

Перед тем, как перейти непосредственно к вычислениям, потребуется собрать данные об эксплуатируемых и планируемых к установке электроприборах. Потребляемую ими мощность можно найти в техническом паспорте, посмотреть на корпусе. Если производитель техники Россия, Беларусь, Украина, ее проставляют в кВт. На технике из Европы, Азии, Америки обозначают TOT (иногда TOT MAX), измеряют в W.
Если техника новая, то проблем с поиском нужной информации обычно не возникает. Узнать данные о приборах, которые еще не куплены или информация утеряна, можно, воспользовавшись среднестатистическими данными. Иногда возникает проблема с тем, что производитель дает несколько величин. Лучше опираться на большее значение. Возможно, это несколько завысит итоговый результат. Утешением может служить тот факт, что трасса большой толщины меньше греется, значит, прослужит дольше.
Толщина провода подбирается по-разному: при помощи онлайн-калькулятора, рассчитывается по формулам. Проще всего сделать это поможет таблица сечения. С ее помощью можно подобрать сечение медного провода по имеющимся показателям, затем сделать все аналогично для алюминиевых жил. При этом нужно учитывать напряжение, которое подается в сеть.
Пример расчета кабеля по мощности
Разберемся на примере. Пусть суммарная мощность электроприборов составит 3,7 кВт, предполагается подключение к однофазной сети (220 В). Порядок определения:
- Находим в таблице материал.
- В соответствующей колонке подбираем число, которое максимально соответствует искомому. Если нужно, округляем до ближайшего большего.
- Опираясь на полученный результат, выписываем сечение, диаметр проводника, соответствующий ему ток.
Результат для данных из примера: медный кабель толщиной 2 мм2, сила тока – 19 А. Если рассмотреть вариант с алюминиевой жилой, при тех же исходных данных получим поперечную площадь 4 мм2, силу тока – 21 А.
Расчет сечения по току и мощности
Аналогичный расчет можно провести, чтобы подобрать сечение провода по току и мощности. Для этого потребуются данные о потребляемом токе. Его можно отыскать в паспорте прибора, на его корпусе или рассчитать: I=P/220 (или 380). Рассчитывая вводный кабель, рекомендуется умножить результат на коэффициент запаса 1,5-2. Подобрать его материал поможет простой совет: передать нагрузку до 15 кВт помогут медные провода, больше – алюминиевые.
Собираясь за кабелем, нужно взять с собой штангенциркуль: указанные производителем параметры зачастую не соответствуют действительности.
Кроме расчета по мощности и току протяженные сети требуют учитывать потери, которые происходят по длине. Их появление характерно на участках, соединяющих дом с линией электропередач. Такие подсчеты обычно выполняют энергоснабжающие организации, для подстраховки можно сделать их самостоятельно. Потребуется узнать выделенную на дом мощность, измерить расстояние, затем подобрать сечение по соответствующей таблице.
Сечение кабеля
Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.
Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.
Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².
Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.
Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².
Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.
При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.
Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

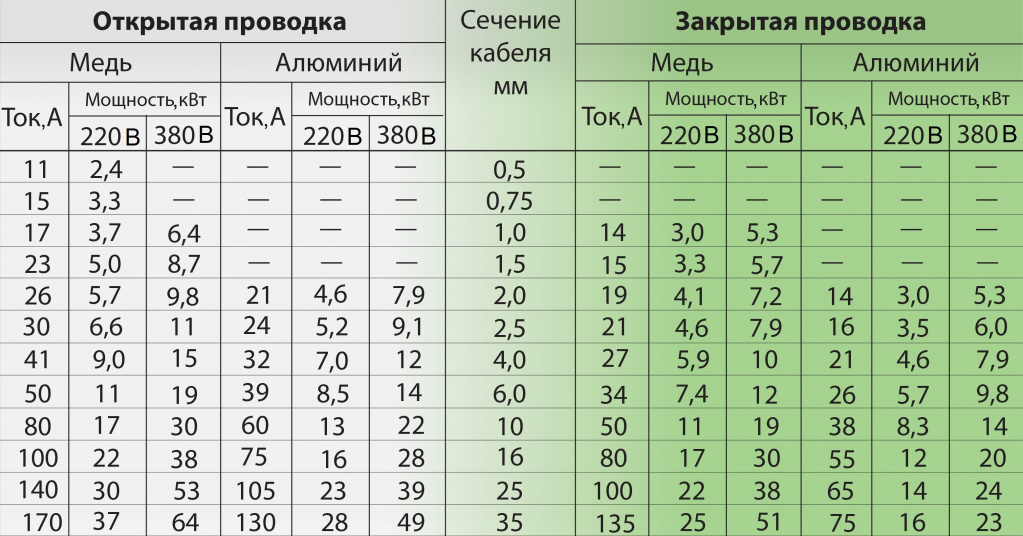

Таблица нагрузок по сечению кабеля:
| Сечение кабеля, мм² | Проложенные открыто | Проложенные в трубе | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| медь | алюминий | медь | алюминий | |||||||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | |||||
| 220В | 380В | 220В | 380В | 220В | 380В | 220В | 380В | |||||
| 0.5 | 11 | 2.4 | ||||||||||
| 0.75 | 15 | 3.3 | ||||||||||
| 1 | 17 | 3.7 | 6.4 | 14 | 3 | 5.3 | ||||||
| 1.5 | 23 | 5 | 8.7 | 15 | 3.3 | 5.7 | ||||||
| 2.5 | 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 |
| 6 | 50 | 11 | 19 | 39 | 8.5 | 14 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8.3 | 14 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.
Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.
При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
- Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
- поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
- поправочный коэффициент на температуру окружающей среды;
- поправочный коэффициент для кабелей, прокладываемых в земле;
- поправочный коэффициент на различное число работающих кабелей, проложенных рядом.
Таблица выбора сечения алюминиевого кабеля по току и мощности
| Сечение токопро водящей жилы, мм2 | Алюминивые жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Пример выбора сечения кабеля
Допустим у нас нагрузка в P=5 кВт и нам нужно определить требуемое сечения медного кабеля. Напряжение сети U=220 В. Для активной нагрузки по закону Ома находим ток протекающий по кабелю: I=P/U=5000/220=22.72 А
По таблицы для медного кабеля, напряжения 220 В и току более 22.72 А находим что сечение провода должно быть 2.5 мм2
Таблица допустимых длительных длительных токов для проводов и кабелей при прокладке в воздухе и в земле для прямоугольного и квадратного сечения представлена ниже.
| № | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | ||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | |
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | ||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | |||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | ||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | ||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | ||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | ||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | ||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | ||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | ||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 |
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 |
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 |
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 |
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | ||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | ||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | ||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | |||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | |
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | |
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | |
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | ||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | ||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | ||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | ||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | ||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | |||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | |
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 |
| 29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | ||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | ||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | ||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | |||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | ||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | ||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | ||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | |
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 |
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | ||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | |
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | |
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | |
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | |
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | ||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | ||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | |||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | |||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | |||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | |||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | ||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | ||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | ||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | ||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | ||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | ||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | ||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | ||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | ||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | ||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | ||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | ||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | ||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | ||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | ||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | ||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | ||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
Вперёд >
Комментарии
Андрей 27.02.2018 08:09 Таблицы не всегда есть под рукой, поэтому вношу поправку к данной статье о подборе сечения провода. Формула I=P/U=I/s*15%; где s- сопротивление10 ампер на 1квадрат, а 15% — это погрешность на ГОСТ и реактивную мощность.
Цитировать
Обновить список комментариев
Зависимость тока, мощности и сечения жил
Пример подсчета участка проводки и нагрузки
Пусть подвесной потолок освещается шестью светильниками мощностью по 80 Вт каждый и они уже соединены между собой. Нам требуется подвести к ним питание, используя алюминиевый кабель. Будем считать проводку закрытой, помещение сухим, а температуру комнатной. Теперь узнаем, как посчитать силу тока сечения провода по мощности медного и алюминиевого кабелей, для этого используем уравнение, определяющее мощность (сетевое напряжение по новым стандартам считаем равным 230 В):
Используя соответствующую плотность тока для алюминия из таблицы 1, найдем сечение, необходимое для работы линии без перегрева:
Если нам нужно найти диаметр провода, используем формулу:
Подходящим будет кабель АППВ2х1.5 (сечение 1.5 мм.кв). Это, пожалуй, самый тонкий кабель, какой можно найти на рынке (и один из наиболее дешевых). В приведенном случае он обеспечивает двухкратный запас по мощности, т. е. на данной линии может быть установлен потребитель с допустимой мощностью нагрузки до 500 Вт, например, вентилятор, сушилка или дополнительные светильники.
Розетки на эту линию устанавливать недопустимо, так как в них может быть включен (а, скорее всего, и будет) мощный потребитель и это приведет к перегрузке участка линии.
Материал проводников кабеля
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Заключение
Чтобы надежно защитить электропроводку от перегрева при длительном превышении номинального тока, сечения кабелей рассчитывают по длительно допустимым токам. Расчет упрощается, если применяется таблица нагрузок по сечению кабеля. Более точный результат получается, если вычисление производится по максимальной токовой нагрузке. А для стабильной и долговременной работы в цепи электропроводки устанавливают автоматический выключатель.
В процессе проведения ремонта обычно всегда осуществляют замену старой электропроводки. Это связано с тем, что в последнее время появилось много полезных бытовых приборов, которые облегчают жизнь домохозяек. Причем, потребляют они немало энергии, чего старая проводка, просто может не выдержать. К таким электроприборам следует отнести стиральные машины, электрические духовки, электрочайники, микроволновые печи и т.д.
Прокладывая электропровода, следует знать, какого сечения провод нужно проложить, чтобы запитать тот или иной электроприбор или группу электроприборов. Как правило, выбор осуществляется как по потребляемой мощности, так и по силе тока, который потребляют электроприборы. При этом, нужно учитывать, как способ укладки, так и длину провода.
Довольно просто осуществить выбор сечения прокладываемого кабеля по мощности нагрузки. Это может быть одна нагрузка или совокупность нагрузок.
Каждый бытовой прибор, тем более новый, сопровождается документом (паспортом), где указаны его основные технические данные. Кроме этого, такие же данные имеются на специальных табличках, прикрепленных к корпусу изделия. На этой табличке, которая располагается сбоку или сзади прибора, указывается страна изготовитель, его заводской номер и, конечно же, его потребляемая мощность в ватах (W) и ток, который потребляет аппарат в амперах (А). На изделиях отечественного производителя мощность может указываться в ваттах (Вт) или киловаттах (кВт). На импортных моделях присутствует буква W. Кроме этого, потребляемая мощность обозначается как «ТОТ» или «ТОТ MAX».
В случае, если узнать нужную информацию не удается (на табличке затерлась надпись или бытовой техники еще нет) можно узнать приблизительно, какую мощность имеют самые распространенные бытовые приборы. Все эти данные реально отыскать в таблице. В основном, электроприборы стандартизированы по потребляемой мощности и особого разброса данных нет.
В таблице выбираются именно те электроприборы, которые планируется приобрести, и записываются их потребляемый ток и мощность. Из списка лучше выбирать показатели, которые имеют максимальные величины. В таком случае не удастся просчитаться и проводка окажется более надежной. Дело в том, что чем толще кабель, тем лучше, так как проводка греется гораздо меньше.
Как осуществляется выбор
При выборе провода, следует просуммировать все нагрузки, которые будут подключены к этому проводу. При этом, следует проконтролировать, чтобы все показатели были выписаны или в ваттах, или киловаттах. Чтобы перевести показатели к одному значению, следует цифры или поделить, или умножить на 1000. Например, чтобы перевести в ватты, следует все цифры (если они в киловаттах) умножить на 1000: 1,5 кВт = 1,5х1000 = 1500 Вт. При обратном переводе действия производятся в обратном порядке: 1500 Вт = 1500/1000 = 1,5 кВт. Обычно, все расчеты производятся в ватах. После подобных расчетов производится выбор кабеля, воспользовавшись соответствующей таблицей.
Воспользоваться таблицей можно следующим образом: находят соответствующий столбик, где указано напряжение питания (220 или 380 вольт). В этом столбике находится цифра, которая соответствует мощности потребления (нужно брать чуть большее значение). В строчке, которая соответствует потребляемой мощности, в первом столбце указано сечение провода, которое допустимо использовать. Отправляясь в магазин за кабелем, следует искать провод, сечение которого соответствует записям.
