Описание счетчика Меркурий 201
Счетчики ватт-часов активной энергии переменного тока электронные Меркурий 201, непосредственного включения, однофазные, однотарифные, с импульсным выходом, предназначены для измерения и учета электрической активной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой (50±1) Гц.
Принцип действия счетчиков ватт-часов активной энергии переменного тока электронных «Меркурий 201» основан на учете информации, получаемой с импульсного выхода измерительной микросхемы. В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.
В качестве счетного механизма счетчики имеют электромеханические устройства отсчетные (УО) или жидкокристаллические индикаторы (ЖКИ) согласно таблице 1.
Счетчики с УО обеспечивают отображение информации в виде шестиразрядных чисел, пять старших разрядов дают показания в кВт-ч, шестой разряд, отделенный запятой, индицирует значение электроэнергии в десятых и сотых долях кВт-ч.
Счетчики с ЖКИ обеспечивают отображение энергопотребления нарастающим итогом в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт-ч, два младших -указывают десятые и сотые доли кВт ч. Имеют световую индикацию мощности потребления. Период мерцания светового индикатора пропорционален уровню энергопотребления. В качестве испытательного выходного устройства счетчики имеют электрический и (или) оптический импульсный выход. Могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии.
Счетчики электроэнергии Меркурий 201 состоят из следующих узлов:
- корпуса (основания корпуса, крышки корпуса, клеммной крышки);
- клеммной колодки;
- печатного узла.
Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов. Крышка корпуса крепится к основанию защелками и одним или двумя винтами (в зависимости от модификации) и имеет окно для считывания показаний с ЖКИ (УО) и для наблюдения за светодиодным индикатором функционирования. Клеммная колодка состоит из четырех клемм для подключения электросети и нагрузки.
На печатном узле находятся:
- блок питания;
- оптрон импульсного выхода;
- микроконтроллер (МК);
- энергонезависимое запоминающее устройство;
- ЖКИ (УО).
Электросчетчики Меркурий 201 предназначены для эксплуатации внутри закрытых помещений. Степень защиты счетчиков от проникновения пыли и воды IP51.
Меркурий 201 имеют несколько вариантов исполнения, отличающиеся:
- базовым и максимальным током;
- классом точности;
- постоянной счетчика;
- устройством для отображения учтенной электроэнергии;
- наличием электрического и (или) оптического испытательного выхода;
- функциональными возможностями;
- климатическим исполнением;
- типом корпуса.
Варианты исполнения счетчиков электроэнергии Меркурий 201 приведены в таблице 1.
Варианты исполнения счетчиков Меркурий серии 201
| Модификации счетчика | Постоянная счетчика, имп./(кВт-ч) | Базовый (максимальный) ток, А | Тип индикатора | Дополнительные функции |
| Меркурий 201.1 | 6400 | 5(60) | УО | – |
| Меркурий 201.2 | 6400 | 5(60) | ЖКИ | – |
| Меркурий 201.22 | 6400 | 5(60) | ЖКИ | PLC |
| Меркурий 201.3 | 6400 | 10(80) | УО | – |
| Меркурий 201.4 | 6400 | 10(80) | ЖКИ | – |
| Меркурий 201.42 | 6400 | 10(80) | ЖКИ | PLC |
| Меркурий 201.5 | 3200 | 5(60) | УО | – |
| Меркурий 201.6 | 3200 | 10(80) | УО | – |
| Меркурий 201.7 | 3200 | 5(60) | УО | – |
| Меркурий 201.8 | 5000 | 5(80) | ЖКИ | – |
| Меркурий 201.82 | 5000 | 5(80) | ЖКИ | PLC |
| Меркурий 201.9 | 3200 | 10(80) | УО | – |
- У О – устройство отсчетное электромеханическое
- ЖКИ – жидкокристаллический индикатор
- PLC – модуль модема передачи информации по силовой сети.
Общий вид счетчиков ватт-часов активной энергии переменного тока электронных «Меркурий 201», изготовляемых в разных корпусах, представлен на рисунках 1 – 4.

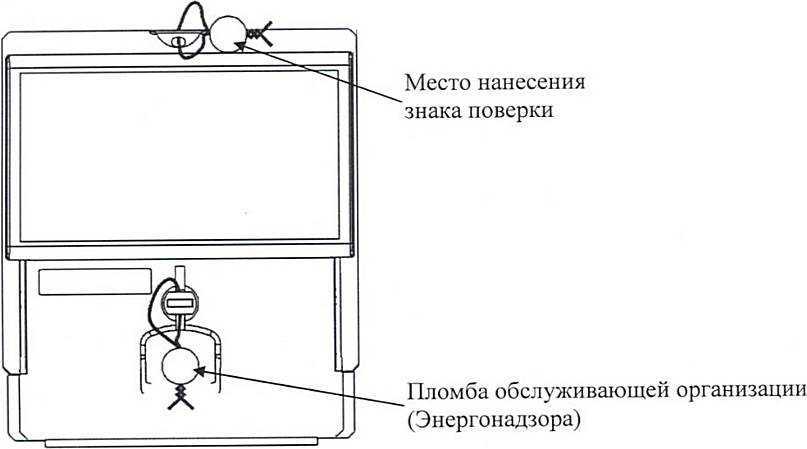

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 5, 6.
Знак поверки наносится давлением на навесную пломбу или специальную мастику.
Рисунок 5 – Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82», «Меркурий 201.9»
Особенности в конструкции
Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:
- безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
- возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
- два способа отображения информации.
По последнему признаку счетчики делятся на:
- электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;
- электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).
В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.
Электронный счетчик электроэнергии Меркурий 201,2
Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.
Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.
Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:
- оптрон — импульсный выход (телеметрия);
- встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
- оптопорт. Предусмотрена функция «электронная кнопка»;
- микропроцессор;
- PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.
Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:
- относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от компании «Энергомера» с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от компании «Тайпит», тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного производителя («Меркурий 200»): в щите приходится выпиливать окно;
- труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.
«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.
Схема подключения
Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения
Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)
Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.
Для подключения провода есть 4 позиции:
- Питающей фазы от вводного автомата.
- Фазной нагрузки на питание помещения.
- Нулевого провода от вводного автомата.
- Нулевого провода нагрузки на питание помещения.
Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.
Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.
Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой. Крышку к корпусу следует прикручивать плотно, не оставляя зазоров
Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.
Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика
Также нужно обращать внимание на соответствие по мощности и диаметру
Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:
- класс точности;
- даты изготовления и поверки;
- номер занесения в Госреестр средств измерения.
Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

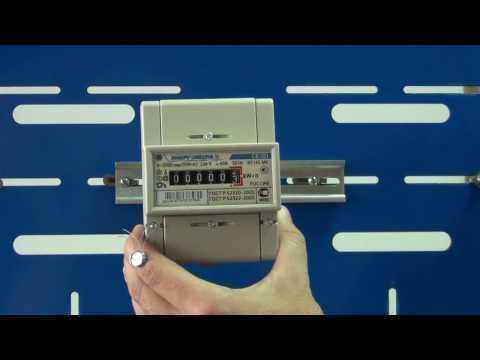

Watch this video on YouTube
Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.
Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к
она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления
Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.
Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.
Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.
Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.
Модификации
Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.
Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй — 66х77х91 мм. Разница в весе — 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.
Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.
Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.
Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.
Для выбора экономного варианта работы нужно включить пульт в режим недоучета
Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте
Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.
Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.
При отключении функции экономии счетчик функционирует в заводском режиме.
Линейка счётчиков Меркурий 201
В продаже встречаются несколько видов приборов под таким названием. Все они подразделяются на отдельные модификации. В серии Меркурий 201 эл. счётчики можно отличить по внешнему виду — он един для всех устройств.
Требования к приборам серии
При покупке прибора учёта этой серии необходимо удостовериться в совпадении характеристик, помещённых в технический паспорт устройства, с нанесёнными на корпус:
- Класс точности. Он должен быть первым или вторым, что обеспечивает снятие показаний с одно — двухпроцентной погрешностью.
- Дата изготовления и поверки — одинакова и в документах, и на счётчике.
- Гарантийная пломба — без повреждений.
- Серийный номер прибора присутствует в Государственном реестре измерительных средств.
- Клеймо госповерителя и голографическая наклейка должны быть на месте.
Конструктивные особенности
У всей линейки Меркурий 201 счётчики электроэнергии заключаются в пластмассовый прямоугольный корпус. Половинки его соединяются при помощи специальных замков вместо винтов, что обеспечивает герметичность и предотвращает несанкционированный доступ к схеме устройства. Спереди расположена жидкокристаллическая или механическая панель отображения данных. Справа находится шильдик с основными техническими параметрами.
Корпус невелик:
- Ширина 10, 5 см.
- Длина — 10, 5 см.
- Глубина — 0, 65 см.
Нижняя панель съёмная, закрывает электрический клеммник с винтовыми зажимами для проводов. Подобные устройства используются для фиксации показателей в сети однофазного переменного тока как самостоятельно, так и с помощью АИИС КУЭ.
По электрическим параметрам во все приборы серии включены:
- Шунт — токовый датчик.
- Импульсный телеметрический выход, используемый для поверки аппарата и связи с автоматизированной системой через телеметрические системы.
- Для счётчика Меркурий 201. 22 М имеется PLC модем, размещённый внутри корпуса.
Технические характеристики
За счёт безвинтового крепления корпуса все приборы серии исключают кражу электричества способом смены фазировки. Кроме того, все аппараты отвечают таким требованиям:
- Широкий диапазон температуры окружающей среды, при которой возможно корректное функционирование прибора.
- Разнообразные варианты считывания данных позволяют подключать устройства к Автоматизированной системе коммерческого учёта электроэнергии.
- Показания можно снимать как под запись вручную, так и с помощью электронных считывающих устройств.
Паспортные данные
Все приборы этой линейки создавались с учётом последних разработок в области приборостроения и адаптированы для эксплуатации в любой сфере жизни. Отдельные варианты приборов могут различаться по таким характеристикам:
- Наибольшая токовая нагрузка может быть 60 или 80 ампер.
- Модели Меркурий 201.5, 201.6, 201.7 оснащены механическим табло.
- Счётчики 201.2, 201.4, 201.8 имеют жидкокристаллический монитор.
- Импульсная передача для разных модификаций отличается.
- Отдельные устройства могут комплектоваться модемом.
Снятие показаний на электронном отсчетном механизме (многотарифный) 201.8 TLO
К многотарифной разновидности Меркурия 201 относится 201.8 TLO — это многотарифный счетчик для учета электроэнергии по плану день/ночь так же если более 2 тарифов то пик, полупик.
Для снятия показаний со счетчика нам нужны будут следующие показатели:Общее число киловатт/час по всем тарифам (если мы платим по однотарифному плану)Количество киловатт по 1 тарифуКоличество киловатт по 2 тарифу
Для этого ждем пока на дисплее появится числовое значение со значком в левом верхнем углу и в правом нижнем углу. Это текущее значение общего расхода электроэнергии по тарифу 1. Записываем число с лева на право до точки.
Далее нам нужно записать показания счетчика по тарифу 2. Для этого ждем пока счетчик циклически выведен числовое значение с пиктограммой в левом верхнем углу и в правом нижнем углу. Записываем это значение.
Для расчета суммы общей суммы к оплате1) Число киловатт по тарифу 1 умножаем на цену за 1 киловатт/час согласно вашему тарифу.2) Число киловатт по тарифу 2 умножаем на цена за 1 киловатт/час по тарифу 23) Складываем полученные значения.
Для подсчета количества киловатт которые намотало за последний (текущий месяц) нужно из текущих показателей по тарифам вычесть показания счетчика по этим же тарифам которые были месяц назад, далее перейти к расчету суммы к оплате в 3 шага как показано выше.
Если вы платите по однотарифному плану тогда вам достаточно переписать только значение суммарного расхода киловатт по все тарифам. Для этого ждем на дисплее число со значками
Чтобы узнать общее значение за последний месяц из текущего вычитаем общее значение по тарифам за прошлый месяц. Чтобы узнать сколько платить за свет умножаем полученное число киловатт на цену за 1 киловатт/час по вашему однотарифному плану.
На этом миссия по снятию показаний со счетчиков Меркурий 201 считается выполненной. Для того чтобы не путаться в показаниях рекомендуется ежемесячно снимать показания, а еще лучше в одно число месяца. Дополнительно для общего кругозора можно посмотреть видео о счетчиках этой модели. Так же к статье прикладываем инструкцию к счетчику 201.8 TLO возможно пригодится, в ней есть подробные характеристики счетчика и правила эксплуатации. Инструкция Меркурий 201.8TLO_РЭ.PDF
Установка счётчика
Счётчик монтируется на ДИН-рейку. Подключение выполняется непосредственно в электросеть по следующей схеме:

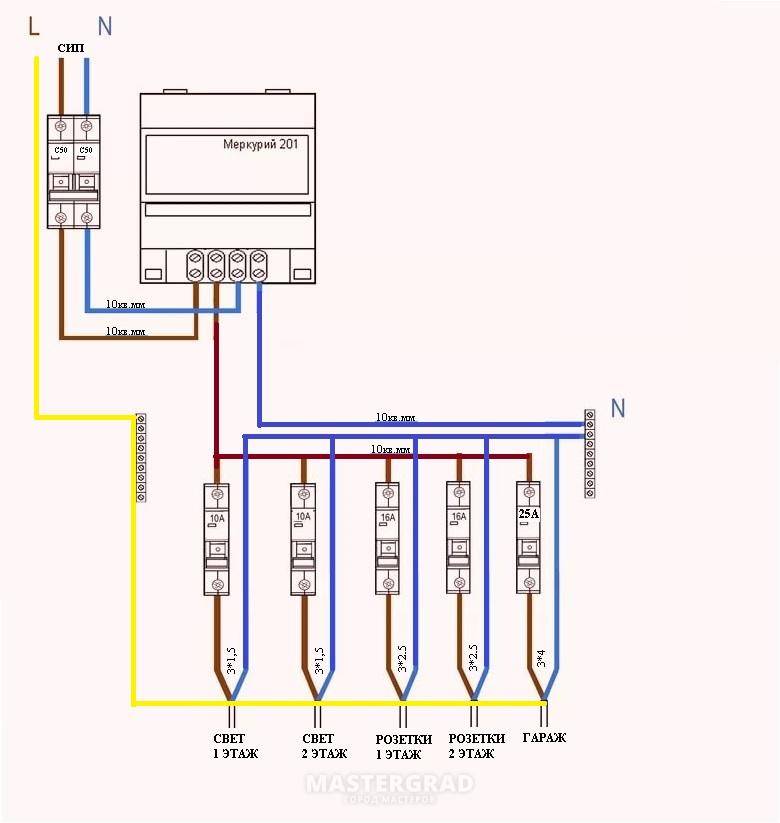

Схема подключения счётчиков МЕРКУРИЙ 201 к сети 230 В
При подключении важно с достаточным усилием затянуть контакты, чтобы предотвратить их нагрев в ходе эксплуатации прибора. Это недорогое и надёжное устройство – оптимальный вариант электросчётчика при замене устаревшей модели или в другой ситуации для частного дома или небольшой фирмы, если отсутствует необходимость учитывать электроэнергию по нескольким расценкам. Это недорогое и надёжное устройство – оптимальный вариант электросчётчика при замене устаревшей модели или в другой ситуации для частного дома или небольшой фирмы, если отсутствует необходимость учитывать электроэнергию по нескольким расценкам
Это недорогое и надёжное устройство – оптимальный вариант электросчётчика при замене устаревшей модели или в другой ситуации для частного дома или небольшой фирмы, если отсутствует необходимость учитывать электроэнергию по нескольким расценкам.
Правила установки
Главный вопрос — подключение. Как установить Меркурий 201? Для этого нужно знать, что устройство на клеммнике имеет 4 контакт входа:
- контакт для ввода фазы,
- контакт для вывода фазы,
- клемма, предназначенная для подключения «0» от сети извне,
- клемма выхода «0» внутрь помещения.
Подключение требуется произвести в такой же последовательности. Производитель Меркурий 201 поместил на счетчик схему прибора, которая помогает сориентироваться при установке
Все провода осторожно укладываются, специально для этого на крышке имеются ячейки. Затем крышка плотно прикручивается
Так происходит установка счетчика Меркурий 201 5. После этого прибор пломбируется специалистами и подключается к сети. Если все в порядке и монтаж Меркурий 201 прошел удачно, зажжется красный индикатор.
Можно ли установить своими руками не только электросчетчик, но и всю проводку в доме? Читайте . Как устанавливается распределительный щит для электропроводки? Подробная инструкция в этой статье .
Показания определять не составит труда. Цифры на красном поле обозначают десят доли кВт в час, на черном — это целое значение. Как видно, счетчик электричества Меркурий 201 очень прост в эксплуатации. Он также отличается точностью показаний и другими полезными характеристиками.
В данной статье рассматривается наглядная схема подключения счётчика с фото. Здесь не рассматриваются узлы крепления счётчика и место его установки, рассмотрен вопрос именно схемы подключения счётчика. Не забывайте, что прежде чем приступить к работам, необходимо снять напряжение с места производства электромонтажных работ.
При подключении однофазного счётчика сечение провода должно быть рассчитано под номинальный ток данного счётчика, как выбрать сечение провода, подробно рассказано в статье – .
Однофазный счётчик Меркурий 201 представлен на Фото №1.
Фото №1. Однофазный электрический счётчик Меркурий 201
Схема подключения счётчика указана на тыльной стороне крышки счётчика, которая изображена на Фото №2.
Фото №2. Схема подключения однофазного счётчика Меркурий 201
Приступаем. Первое что делаем, это снимаем крышку счётчика, смотрим Фото №3.
Фото №3
Мы видим четыре позиции для подключения проводов.
Первая позиция необходима для подключения фазного питающего провода от вводного автомата. Вторая позиция необходима для подключения фазного провода нагрузки, он идёт на питание потребителей. Третья позиция необходима для подключения нулевого провода от вводного автомата. Четвёртая позиция необходима для подключения нулевого провода нагрузки, он идёт к потребителям.
Фото №4
Снимаем изоляцию с провода примерно на 2,3 см
Обратите внимание, что с вставленного провода в позицию должно быть снято достаточно изоляции, необходимо чтобы изоляция не мешала при закручивании зажимов провода, иначе может создаться плохой контакт, а также возможен случай плавки изоляции. Обратите внимание на данное замечание, это распространённая ошибка начинающих электриков
Провод в позиции вставляем до упора. Фазный провод – белый, нулевой – синий.
На фото изображен медный провод сечением 2,5 мм 2 . Данный провод используется как пример схемы подключения однофазного счётчика и не является эталонным вариантом. В любом случае, выбор сечения провода зависит от установленной мощности потребителя, и как его определить, можно прочитать в статье – .
Фото №5
Фото №6
Хорошо затягиваем болтовые зажимы всех четырех позиций. Дальше необходимо установить крышку счётчика. В крышке имеются специальные места для выреза отверстий для проводов (см. Фото №3). Вырезаем отверстия, устанавливаем и закручиваем крышку. Конечный вариант получается следующий
:
Фото №7
Таким образом производится подключение однофазного электрического счётчика Меркурий 201. По такой же схеме подключаются однофазные электрические счётчики и других производителей.
Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации. Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии. Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.
Монтаж электросчетчика Меркурий 201
Подключение счетчика Меркурий 201 к электрощиту осуществляется по схеме, рассмотренной выше или напечатанной в прилагаемой к прибору технической документации. Установка электросчетчика в распределительный щит выполняется на DIN-рейку с помощью специальной монтажной пластины, но мы рассмотрим этот процесс без привязки к распределительному щиту. В качестве примера возьмем измерительный прибор с механическим индикатором количества потребляемой электроэнергии.
Стандартная схема подключения счетчика Меркурий 201 находится на внутренней стороне крышки прибора, закрывающей контакты прибора.
Весь процесс подключения электросчетчика сводится к нескольким простым шагам, которые будут описаны ниже.
- На первом этапе снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, первые два из которых используются для подключения фазных проводов, идущих от входящих машин и направленных на нагрузку. Другая пара контактов предназначена для подключения сетевого нуля и нагрузки.
- На втором этапе ослабляем все четыре клеммы подключенных проводов, отрываем концы проводов от изоляции и приступаем непосредственно к подключению счетчика к электросети.
- Сначала подключаем фазные жилы от источника питания и от нагрузки. Далее подключаем нулевые провода и плотно закручиваем винты контактных площадок.
- На последнем этапе ставим на место защитную крышку, предварительно сняв перемычки на входных отверстиях и проверяем работоспособность устройства. Если устройство подключено правильно, загорится красный светодиод, в противном случае нужно проверить соответствие установки электросхеме и при необходимости пригласить электрика.
Как видим, установка счетчика электроэнергии в электрической сети — очень простая операция, которую можно выполнить самостоятельно. Но следует учесть, что если вам удалось установить счетчик Меркурий 201 своими руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки счетчика и его герметичности.
Способ самостоятельного монтажа
Чтобы счетчик электроэнергии работал длительное время эффективно, его необходимо правильно установить. Чтобы выполнить работу своими руками, следует провести несколько подготовительных мероприятий, которые помогут ускорить процесс и добиться желаемого результата.
Процедура:
- Энергокомпания запрашивает разрешение на самостоятельный демонтаж старого счетчика. Кроме того, указывается информация о необходимом классе точности нового устройства.
- Как только будут готовы все документы, вам необходимо купить счетчик Меркурий 201. Его можно будет найти в специализированных магазинах в любой точке мира.
- Выбрано место, где будет установлен новый счетчик электроэнергии. Опытные электрики рекомендуют отдавать предпочтение той части стены, где не будет ни малейшего шанса попадания влаги в прибор. К тому же место должно располагаться возле входа в квартиру, что значительно упростит процесс подвода кабелей.
- На следующем этапе работы измеряются размеры счетчика и делаются соответствующие отметки на стене.
- С помощью простого карандаша или маркера намечаются места, где будут располагаться отверстия для крепежа.
- После этого проводится сверление и счетчик электроэнергии надежно фиксируется саморезами.
- Установленное устройство проверяется на однородность в вертикальной и горизонтальной плоскостях.
- Помещение полностью обесточено и проверено наличие напряжения в сети. Эту работу проще выполнить с помощью индикаторной отвертки.

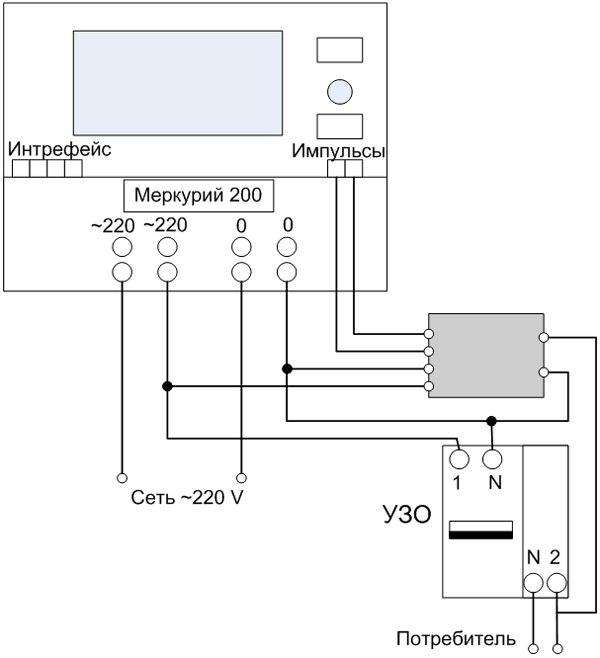

- Кабели подведены от распределительного щита к установленному электросчетчику.
- Там они подключаются по стандартной схеме и надежно фиксируются.
- Одна фаза подключается к устройству защитного отключения (предохранителю или автоматическим выключателям), а ноль подключается к клеммной панели. В этом случае фаза аккуратно подключается ко второму выводу справа, а ноль — к первому с той же стороны.
- Устройство проверяется на наличие видимых повреждений и неизолированных контактов.
- В конце концов, пишется заявление, опечатывающее счетчик Меркурий 201.
- Через несколько дней приезжает специалист электроэнергетической компании и проверяет правильность подключения счетчика к сети.
- Если все сделано идеально, устройство проходит проверку на работоспособность.
- Если проблем нет, счетчик пломбируется.
