Сборка электрощита своими руками: основные этапы электромонтажных работ

Группы потребителей – как распределить по правилам

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

2 этап – Выбор и покупка комплектующих для электрощита

Не экономьте на комплектующих. Чтобы быть уверенным в безопасности, лучше купить дорогие, но надежные.

Корпус электрощита (ящик)

В квартире удобнее использовать встраиваемые ящики

В остальных случаях по желанию.
Если проводов много, их удобнее подводить к корпусам со съемными стенками.
Неважно, из какого материала ящик, – главное, чтобы он был качественный. Мы советуем европейских производителей.
Покупайте ящики, в которых мест для автоматов больше, чем вам надо

Если в будущем придется добавлять автоматы, тогда не надо будет покупать новый ящик и переустанавливать.

Комплектующие

Комплектующие – это автоматы защиты, дифференциальные автоматы, реле, контакторы, УЗО, шины, блок питания, блок контроля и управления и т.д. Их покупаете, опираясь на следующее:

• должны выдерживать нагрузку, идущую от провода (смотрите на номинальную силу тока);
• если это автомат, то чем быстрее он срабатывает, тем лучше;
• если это автомат защиты, дифференциальный автомат или УЗО, то при каком токе они отключаются;
• если это контактор, то смотрите на допустимую частоту срабатывания.

Выбирая комплектующие, помните правило: для слабого потребителя не покупайте мощный автомат – он не защитит его от перегрузок.

Вводный автомат должен быть двухполюсным с номинальной силой тока 32-60 А. Окончательная сила тока вводного автомата зависит от суммы мощностей всех потребителей.

Мощность автоматов для других потребителей перечислили в статье «Как правильно сделать разводку электропроводки».

Если автомат подключаете к УЗО, то последний выбираете, исходя из мощности автомата – у УЗО она должна быть выше. Например, для автоматов на 16 А выбирают УЗО на 20-25 А, а для автоматов на 25 А – УЗО на 40 А.

Также при выборе УЗО обращайте внимание на ток отключения:

• Если он защищает розетки ванной и детской, водонагреватель, стиральную машину, то ставьте УЗО с током отключения 10 мА.
• Если розетки кухни, теплый пол и т.д., – на 30 мА.
• Если УЗО используется для того, чтобы не возникло пожара, то ставьте устройства на 100-300 мА.

Дополнительные элементы

Дополнительные элементы – это DIN-рейки и клеммные колодки, изолированные гребенки и боковые заглушки, наконечники и т.д.

ДИН-рейка идет в комплект к корпусу. Однако она не всегда такая, какая требуется, поэтому приходится докупать. Если и в вашем случае надо докупать, тогда выбирайте изделия из расчета: чем больше отверстий, тем лучше. При этом убедитесь, что в каждом отверстии стоит пластиковый протектор, крепящий потребителей на рейке. Также купите шины для ноля и заземления.

Иногда допускается к одному автомату подключать несколько потребителей. В этом случае потребуются клеммные колодки. С их помощью делается безопасное разветвление. Покупайте такие, которые можно прикрепить к имеющейся DIN-рейке.

С изолированными гребенками удобно и легко подключать автоматы и другие устройства, расположенные в щите на одной линии. Они режутся, поэтому сможете подогнать по длине. Также продаются гребенки, которые соединяют автоматы на разных рядах.

Наконечники необходимо надеть на зачищенные концы проводов, которые соединяют устройства на разных рядах. Если к одному автомату идут два провода, то купите двойные наконечники. Если три – тройные. И т.д. Покупайте наконечники длиной больше 1-го сантиметра.

Требования к сборке

Распознавание фазы и ноля в проводе

Работы, проводимые с электрическими устройствами и проводкой, относят к разряду особо опасных. Поэтому сборка электрощитка подразумевает соблюдение определенных требований:

• заполнение элементами с учетом рекомендаций, которые даются в технических документах, превышать число приборов запрещено;
• наличие знака электротехнической защиты обязательно, здесь указывается допустимое напряжение устройства;
• материалы, из которых производится сборка электрического щита и его деталей, не должны проводить ток и возгораться;
• на кабелях обязательна маркировка, используют специальные бирки, которыми размечают отдельные группы элементов;
• клеммы соединяют с проводами по одному, шины различают цветом (черные – фаза, синие – ноль);
• если используют несколько автоматов выключения, соединение между ними оформляют с помощью специального проводника шин;
• заземление обязательно для корпуса и крышки;
• если частный дом построен из дерева, прокладывать внутреннюю проводку нельзя, поэтому используют специальные трубы, короба.

Схемы на несколько потребителей

Схемы электропитания зависят от категорий электро-потребителей и от их значимости. Группы электро-потребителей распределяют по этажам, по назначению постройки, по количеству комнат и т.д. Обычно разделяют жилые комнаты и хозяйственные постройки, подвалы и гаражи, а также уличное освещение. Если потребителей много, то не на каждой отдельной линии, кроме основного УЗО должны быть установлены отдельные УЗО меньшей мощности.  Кухня и ванная комната должны в обязательном порядке защищаться защитными устройствами по отдельной схеме.

Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты. Подобную мощность имеют такие бытовые приборы, как микроволновка, электрочайник и фен.

На этапе разработки схемы питания электропотребителей в первую очередь следует думать не об экономии, а о безопасности. Все электроприборы приобретаются только известных фирм, а они стоят немалых денег.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

• Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
• Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
• Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
• Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

• Тип корпусной части. Она может быть модульной, литой или открытой.
• Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

• Возможность размыкания электроцепи на расстоянии.
• Присутствие сигнальных контактных групп.
• Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

• Дифференциальные.
• Автоматические.
• УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Виды электрощитов

Четвёртый этап: крепление щитка на стене

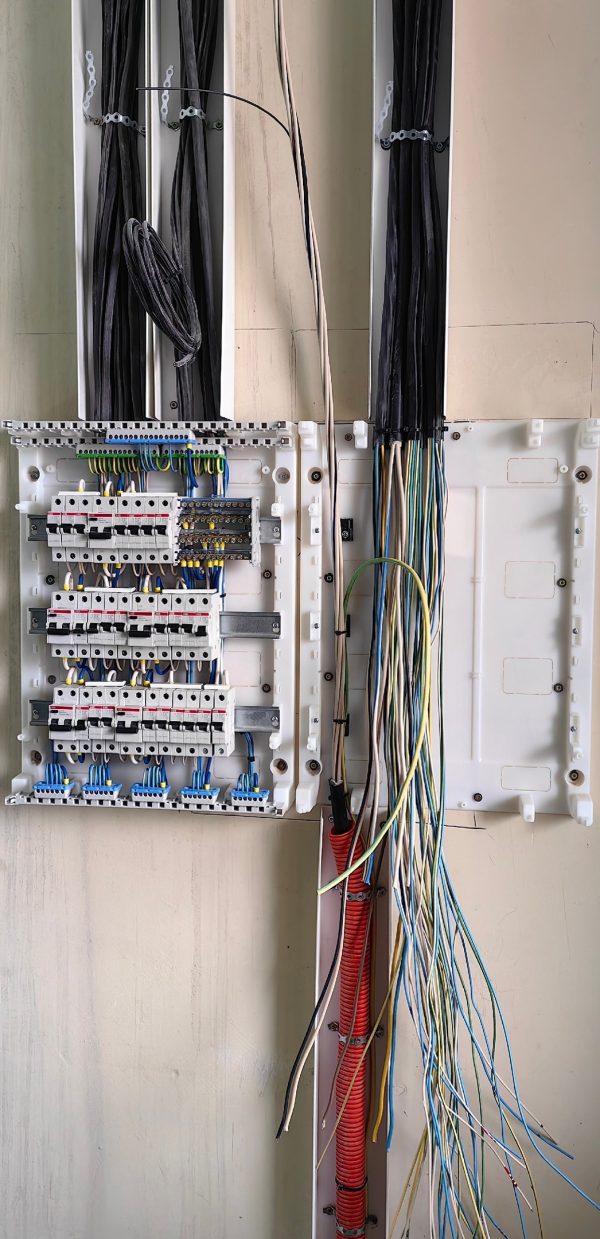

Здесь может быть 2 варианта – внутренний или внешний монтаж. В последнее время домашние мастера идут по более лёгкому пути, коим является внешнее крепление бокса. В этом случае заизолированный вводной, а также отходящие на квартиру или частный дом кабели заводятся внутрь, бокс выравнивается по уровню и фиксируется на анкерные болты.

Более сложным является внутренний монтаж, но только при условии отсутствия ниши под бокс в стене. Если же она есть, то собранный щиток помещается внутрь, так же с фиксацией на анкера, а после оставшиеся по бокам щели шпаклюются. Однако штукатурка – не главное на этом этапе. Здесь важнее подключить все отходящие на жилые помещения провода.

ФОТО: remontnik.ruЩиток зафиксирован и подключен, после чего все щели зашпаклёваны

И последнее – подключение ввода, первичные испытания

Подключение ввода производится только специалистом энергосбытовой компании (при отсутствии дополнительного рубильника во дворе частного дома). Не стоит надеяться на средства индивидуальной защиты и производить подобные работы без снятия напряжения. Контакты на вводном автомате основательно протягиваются. Стоит выполнить повторную протяжку и на остальных АВ, во избежание нагрева клемм.

ФОТО: mos-jkh.livejournal.comЗатяжку каждого контакта следует повторно проверить

Далее вся автоматика включается, а после этого проверяется наличие напряжения на группах (силовая и освещение) внутри каждой из комнат. Имеет смысл повторно проверить правильность расположения кабелей внутри щита. Для этого автоматы поочерёдно выключаются с проверкой по комнатам при помощи обычной индикаторной отвёртки или мультиметра. Декоративные накладки розеток закрываются только после того, как мастер убедится, что все жилы (фаза, ноль, земля) подключены правильно. Профессиональный и опытный электромонтёр может обойтись без этого, но начинающему домашнему мастеру лучше перестраховаться.

ФОТО: remont-book.comПравильность подключения жил в розетках стоит проверить

Выбор автоматов в квартирный или домовой щиток

Лучше всего приобретать комплектующие для щитка марок ABB, Legrand, Schneider Electric. Во-первых, это всемирно известные марки, а во-вторых, их оборудование отличается высочайшим качеством, хотя выложить за него придется немного больше. На комплектующие китайских марок EKF и IEK имеются нарекания, использовать их в бытовых электрощитках не так безопасно, но стоят они дешевле.

Основными элементами любого электрощита являются: автоматы, устройства защитного отключения и дифференциальные автоматы. Автомат служит для ручного включения и отключения питания, к тому же он автоматически разрывает цепь при возникновении КЗ. УЗО обрывает цепь при возникновении слишком большой утечки тока. Дифавтомат – это УЗО и автомат в одном корпусе.

Обратите внимание! Электрики предпочитают ставить в щитки автоматы и УЗО, поскольку в случае возникновения неисправности будет лучше видно, что произошло: утечка или короткое замыкание. Использовать можно как автоматы в связке с УЗО, так и дифавтоматы. Последние стоят дороговато, поэтому устанавливать их в щиток в большом количестве накладно

Собирая электрощиток, берите комплектующие одной марки

Последние стоят дороговато, поэтому устанавливать их в щиток в большом количестве накладно. Собирая электрощиток, берите комплектующие одной марки

Использовать можно как автоматы в связке с УЗО, так и дифавтоматы. Последние стоят дороговато, поэтому устанавливать их в щиток в большом количестве накладно. Собирая электрощиток, берите комплектующие одной марки.

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в. Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке — от нее зависит ваша жизнь, безопасность и комфорт.

1. Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.
2. На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
3. Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
4. После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее — периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

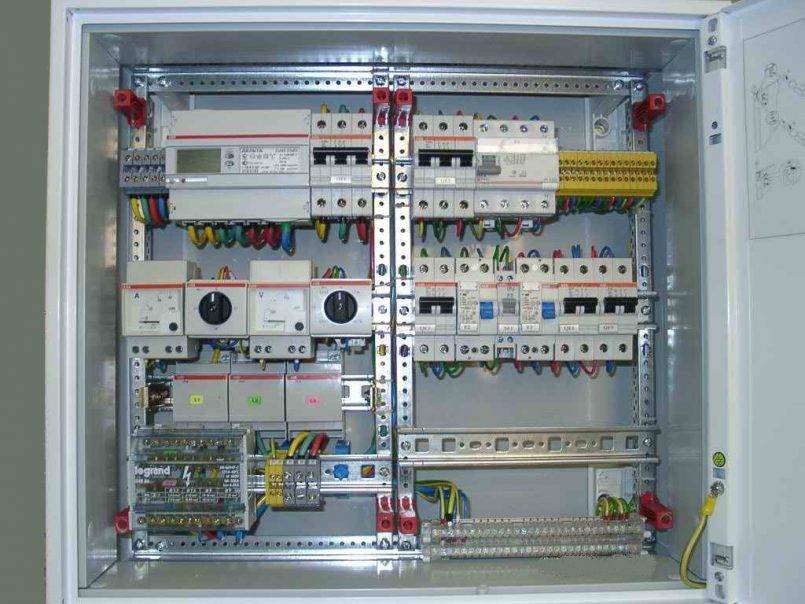

Как собрать электрический щиток?

В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.

После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.

Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.

Перед тем как собрать электрический щиток необходимо соблюдать правило:

Вводной автомат, обязательно должен быть двухполюсный — для однофазной сети и трех полюсным — при трехфазной.

Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

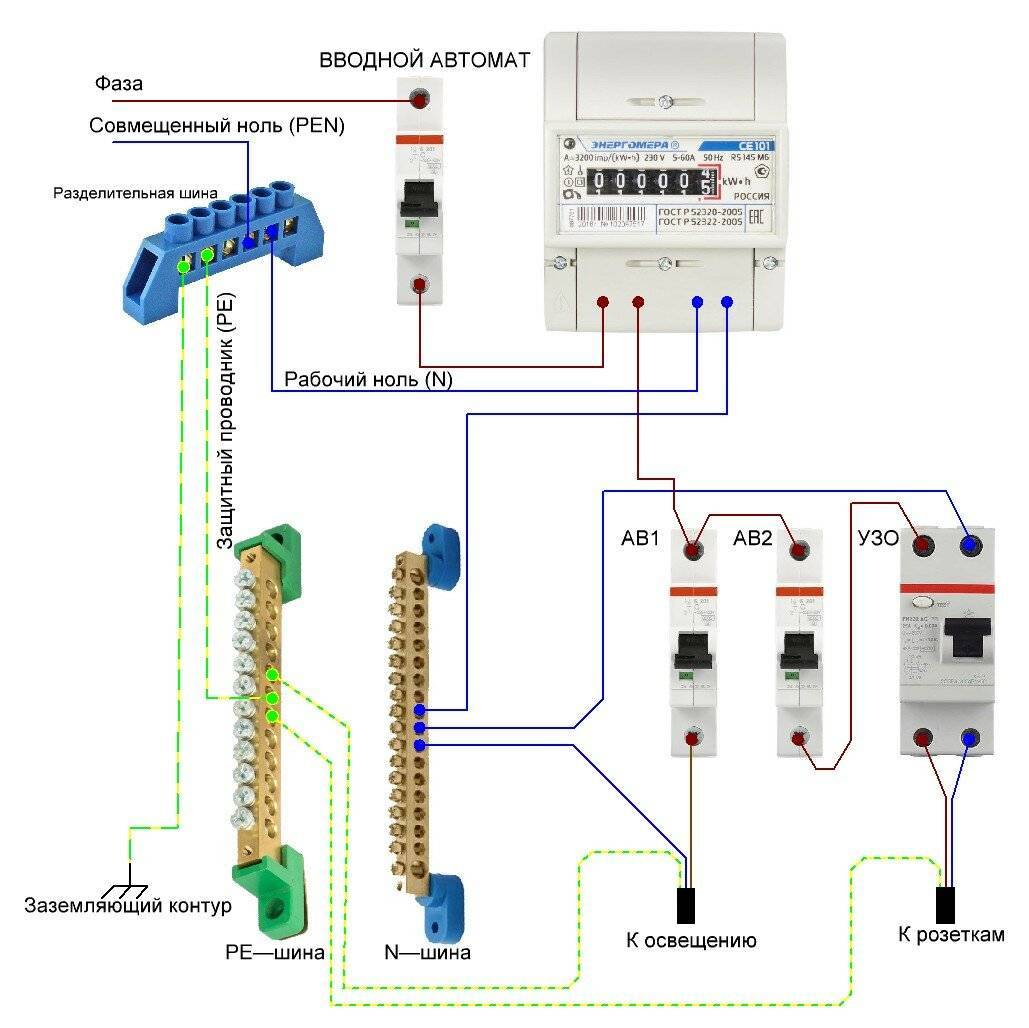

Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.

Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.

Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.

В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.

Подключение приборов учета в электрощите — права!

Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.

Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.

Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.

В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взымает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.

Принципы распределения потребителей электроэнергии по группам

Для удобства обслуживания, потребители распределяют на группы, каждая из которых отключается отдельным автоматом, устанавливаемым в электрический распределительный щиток.

В щитках по группам электрические сети делятся по разным критериям:

• По силе тока. Отдельным мощным автоматом отключаются электроплиты и электроотопление, и маломощным освещение. Это делается потому, что номинальный ток автоматического выключателя, к которому подключается плита, выше допустимого тока для кабеля, проложенного в сети для освещения. Поэтому этот автомат не сможет защитить данный провод.
• По направлениям. Электропроводка, идущая в разные части квартиры или в дом и гараж отключаются отдельными автоматами для удобства эксплуатации.
• По функциям. Розетки и освещение, внутреннее освещение и наружное, рабочее освещение и аварийное.

Watch this video on YouTube

Необходимо ли УЗО?

УЗО или дифференциальный автомат, устанавливается для защиты людей от поражения электрическим током.

Эти приборы работают по принципу сравнения токов в нулевом и фазном проводах. В исправной сети эти величины равны. При нарушении изоляции между частями электрооборудования, находящимися под напряжением и заземлённым корпусом или прикосновении к таким деталям человека, это равенство нарушается, что вызывает срабатывание защиты.

Отличаются такие приборы по току срабатывания и подключаются одно на весь дом или несколько, по одному в каждой части электросхемы.

Разница между УЗО и дифференциальным автоматом в том, что дифавтомат совмещает функции УЗО и автомата защиты. Он дороже, чем эти оба этих прибора вместе, но занимает в щитке меньше места.

Установка реле напряжения

Все бытовые электроприборы и электроника рассчитаны на напряжение 220В. Но при авариях в электросети — перегорании нулевого провода, замыкании между нулевым и фазным проводами и в других случаях, оно может возрастасти до 380В, что приводит к выходу аппаратуры из строя.

Падение напряжения ниже допустимых пределов также опасно — если телевизор или компьютер просто не включатся, то компрессор холодильника и кондиционера перегорит.

Для предотвращения подобных ситуаций устанавливается реле напряжения РН.

В отличие от УЗО, такое устройство необходимо только одно, с номинальным током не меньше, чем у вводного автомата.

Watch this video on YouTube

Как рассчитать количество мест в электрическом щите

В современные щитки аппаратура устанавливается на DIN-рейку. Это фигурная стальная, реже пластмассовая, планка, на которую устанавливаются автоматы и другие приборы. В основании этих устройств есть специальные пазы и защёлки, которыми они крепятся к рейке.

Ширина всех автоматов, УЗО и других устройств защиты, устанавливаемых на DIN-рейку, стандартная и измеряется в модулях. Размер одного модуля равен ширине однополюсного автомата.

Для определения количества мест в щитке необходимо:

• составить схему электрощита;
• по этой схеме написать список всего устанавливаемого оборудования с указанием ширины в модулях;
• посчитать общую ширину всех приборов.

Сборка электрощитка на 220В в частном доме

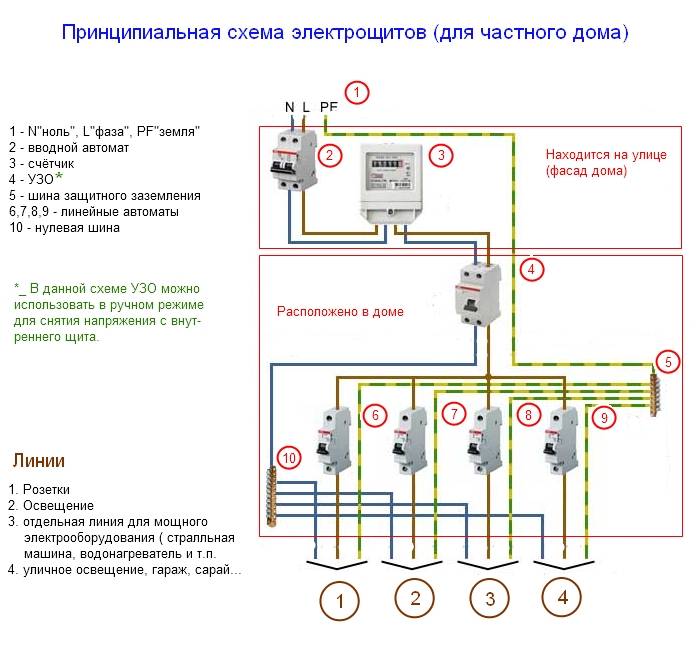

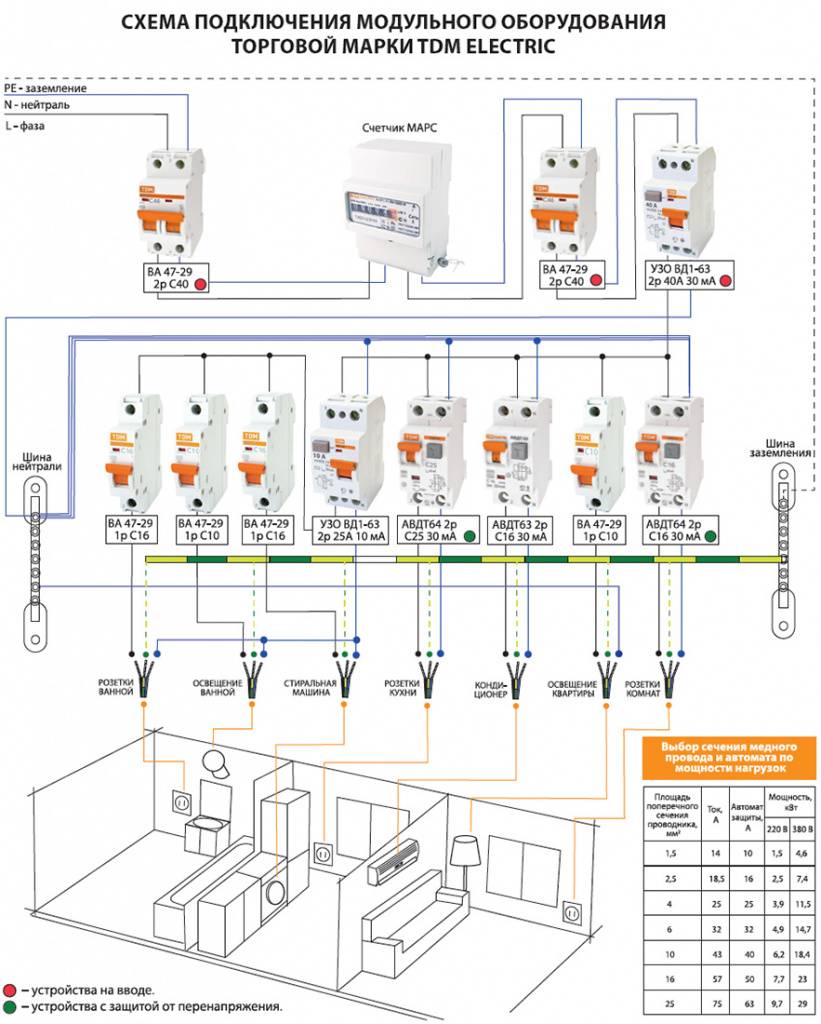

Схема элктрощитка частного дома

Чтобы правильно собрать электрощит в собственном доме, необходимо ознакомиться с нюансами такого строения:

• уровень мощности, выделенной на проект – зависит выбор электросчетчика, автоматов;
• место монтажа щитка – влияет на тип корпуса;
• число ответвлений – для каждой понадобится отдельный защитный модуль;
• надежность электросети – учитывается качество линий электроснабжения, близость крупных объектов и подобное.

Электрический щиток в доме устанавливается на длительный период времени. Рекомендуется внимательно подойти к выбору элементов, рассчитать и учесть возможное увеличение нагрузки: появление дополнительных помещений, приборов. В сельской местности воздушные линии находятся в среднем или плохом состоянии, лучше установить больше защитных блоков.

Электрический щиток – первый элемент электропроводки частного дома, квартиры, иных помещений. Не рекомендуется экономить на деталях конструкции, следует выбирать надежных производителей и проверенные магазины

Однако первостепенное внимание уделяют общедомовому уровню напряжения, потребляемой мощности

Важно установить достаточное число защитных модулей, врезать реле напряжения. Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным

Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным.

Как правильно подключить электросчетчик и автоматы

• Для безопасной работы вашего щитка применяйте несложные правила:
• используйте для монтажа однопроволочный монолитный провод;
• при использовании гибкого провода применяйте наконечники;
• используйте неразрывные перемычки;
• применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Cделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

1. Как это сделать:
2. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
3. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Виды электрощитков

Расчёт потребителей

Составляется полный список потребителей. Для этого нужно не учитывать приборы вроде вентилятора или настольной лампы, а записывать и нумеровать каждый подведённый к щитку провод. Розетки нужно записывать отдельно, освещение — отдельно. Приборы повышенной мощности (бойлеры, стиральные машины, кондиционеры, электроплиты) требуют обеспечения защиты проводки от перегрузки, поэтому подключаются не через распределительные коробки, а непосредственно к щитку.

Список потребителей для трёхкомнатной квартиры обычно выглядит так:

розетки:

1. спальня;
2. гостиная;
3. детская;
4. кухня;
5. санузел;
6. прихожая и коридор.

• Стиральная машина;
• бойлер;
• кондиционер;
• электроплита;
• освещение:

1. спальня;
2. гостиная;
3. детская;
4. кухня, санузел;
5. прихожая, коридор.

Все потребители разбиваются на группы (цепи) в соответствии с потребляемой мощностью: розетки для бытовых приборов в одной комнате вроде утюга, бра, телевизора и прочих можно объединить в одну группу (розетки в одной комнате — одна группа, в другой — другая), освещение — в следующую, также по комнатам. Для каждой группы выделяется свой автоматический выключатель (или просто автомат) на щитке, а для приборов повышенной мощности — стиральной машины, бойлера, электроплиты, кондиционера — выделяется свой отдельно для каждого. Автоматы могут также называться предохранителями или пакетниками.

Далее список преобразовывается в таблицу, куда вносятся номиналы автоматов и УЗО.

Нюансы пусконаладочных работ

После того, как щитовое устройство будет установлено, необходимо отключить все приборы, которыми оно оснащено. Следующие шаги:

• нагрузить все розетки;
• подать напряжение, проверить его наличие на входе, правильность фазы и нуля;
• поочерёдно произвести проверку УЗО и дифавтоматов;
• оценить напряжение на входе и выходе автоматов;
• проверить поведение щитка при подключении оборудования высокой мощности;
• провести проверку розеток и выключателей.

Электрический щит требует периодических осмотров. Раз в месяц его следует открывать, подтягивать контакты, оценивать качество работы УЗО. Если щиток уставлен правильно, то он прослужит довольно долго.
