Собираем электрощит для частного дома на 380 В 15 кВт

Оформление разрешения

На первых этапах предстоит согласование с энергетиками:

• допустимая мощность;
• количество фаз;
• тип вводной линии и прибор учета энергии;
• тариф учета (зависит от счетчика);
• исходя из качества изоляции домовой электросети, согласовывается схема подключения (если проводка старая, то разрешения не дадут);
• насколько надежно произведено заземление электропроводки в доме.

Важно! Самостоятельное подключение к линиям электропередач запрещено законом. Подсоединение электроснабжения должно быть произведено высококвалифицированными специалистами. Далее производится замер от частного дома до сетей 380В, если это расстояние превышает 300 метром в городе или же 500 метров за чертой города, то придется оплатить установку дополнительного столба-опоры

Далее производится замер от частного дома до сетей 380В, если это расстояние превышает 300 метром в городе или же 500 метров за чертой города, то придется оплатить установку дополнительного столба-опоры.

Следующим этапом будет обсуждение необходимой мощности:

• не больше 16 кВт;
• от 16 до 50 кВт;
• от 50 до 160 кВт.

Обычно, разрешается до 50 кВт, в случае необходимости большего показателя, потребуется установка дополнительного трансформатора, что весьма затратно и сложно.

Дальнейший перечень необходимых документов:

• копия паспорта (необходима для оформления договора на подключение электричества);
• заявка на подключение к электрическим линиям;
• идентификационный код;
• план участка;
• план размещения ближайшего к участку столба линии электропередач;
• правоустанавливающий документ на жилой (нежилой) объект;
• утвержденного полного плана жилого помещения;
• информации о необходимой мощности и списка всех используемых электроприборов в доме (либо предполагаемого количества устройств, если дом еще не введен в эксплуатацию).

Заявление на прокладку к дому электрики, стоит написать в двух экземплярах, для того чтобы один (с визой специалиста принимающего документ) оставить у себя.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

• Выбрать электрощит в соответствии с типом проводки .
• Рассчитать общую нагрузку по мощности каждой группы.
• Рассчитать нагрузки на каждую группу по мощности каждого прибора.
• Продумать места, в которых требуется работа УЗО .

Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.

Полный список оборудования:

• Электрощит .
• Однотарифный электросчетчик классом точности от 2.
• Вводный автомат 32 А.
• Двухполюсный на 16 А, 2 штуки.
• Однополюсный резервный, 2 штуки.

Все материалы для сборки могут обойтись Вам от 2000 рублей.

При покупке электрощита не экономьте. поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.

Конструкция и элементы электрощита

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

• Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
• Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
• Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
• УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
• Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
• Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
• Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Полезные устройства (приспособления)

Теперь рассмотрим полезности, которые окультуривают электромонтаж.

Ограничитель на DIN-рейку

Специальный ограничитель, который устанавливается на DIN-рейку, и препятствует осевому смещению и перекосу устройств, смонтированных внутри распределительного щита на DIN-рейке.

Если в ряд устанавливать большое количество модульных устройств, то они обычно смещаются относительно горизонтали, что затрудняет установку внешней панели щита и нарушает его эстетику.

Применение специальных ограничителей решает эту проблему и повышает культуру электромонтажа. Подробнее об этом смотрите в видео внизу этой статьи.

Кросс-модуль

Кросс-модули очень удобно применять при сборке распределительных щитов.

С их помощью очень удобно делать ответвление питающих линий, особенно при сборке 3-х фазных распределительных щитов, когда необходимо распределить потребителей по отдельным фазам. Питающее напряжение заводится на отдельные шины кросс-модуля, а от них к свободным клеммам подключаются потребители.

При необходимости что-то со временем изменить, достаточно просто произвести коммутацию внутри самого кросс-модуля, не меняя монтаж внутри самого щита. Это очень практично.

В случае применения нескольких реле контроля напряжения для максимальной защиты от скачков и перепадов напряжения в питающей сети, для их подключения также удобно применять кросс-модуль. О том, как это сделать я расскажу в следующих материалах, так что подписывайтесь на новостную рассылку и следите за выходом новых материалов по этой и другим темам!

Таким образом, использование при сборке распределительных щитов этих четырех полезностей, оптимизирует электромонтаж и делает его более качественным и профессиональным, при условии, конечно, что соблюдаются все нормы и правила.

Смотрите видео

Распределительный щит — полезности при сборке

Также рекомендую прочитать

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Конечный монтаж

Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.

Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.

Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.

Когда наладка закончится, не стоит торопиться закрывать электрощиток. Он должен поработать пару часов, и тогда станет ясно, проведена ли сборка качественно. Установка и подключение щитка – это трудоемкий процесс, требующий определенных знаний и опыта. К нему следует приступать, изучив теоретическую часть, и следовать пошаговой инструкции по сборке.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

При увеличении мощности до 15 кВт какой автомат выбирать?

То, какой автомат ставить на 15 кВт мощности, несложно определить с помощью математических расчетов, а также с учетом требований нормативных документов. Квалифицированный специалист даже без требуемых расчетов на основе своего опыта сразу подскажет, для нагрузки 15 кВт 3 фазы сколько ампер автомат рекомендуется ставить.

Однако дополнительные трудности возникают в случае, когда заданной мощности все же недостаточно для успешной эксплуатации помещения. В таком случае проблему необходимо решать квалифицированно и профессионально. Определение пути решения вопроса по увеличению мощности зависит от множества исходных данных:

• величина добавочной электрической мощности;
• загрузка питающих кабельных линий;
• возможность выделения свободной мощности из общей запроектированной электрической мощности здания, в котором находится помещение;
• удобство расположения нежилого помещения для ввода в него питающих кабелей из земли;
• наличие достаточного места для монтажа вводно-распределительного устройства (ВРУ);
• ограниченность в сроках по выполнению увеличения электрической мощности и др.

Все эти данные помогут сформировать соответствующие требования к энергосервисной компании, а также помочь специалистам определить путь решения вашей проблемы. В решении любого вопроса, связанного с электроснабжением, вашим лучшим помощником будет компания «ЭнергоКонсалт». Наши специалисты обладают богатым опытом в решении самых трудных вопросов. Для того, чтобы получить бесплатную консультацию по любому вопросу, вам достаточно лишь позвонить нам по указанному телефону или оставить заявку. Наши специалисты свяжутся с вами в удобное для вас время.

Вводное распределительное устройство (ВРУ)

Его отличие от основного заключается в наличии элементов, которые разделяют потребителей по группам для равномерного распределения нагрузки. Представляет собой еще один металлический шкаф, в который заходят все три фазных провода, а также рабочий и защитный ноль. Может быть установлен, как на внешней стене дома, так и на внутренней.

Внутри ВРУ находится либо автоматический выключатель, либо силовые предохранители. К их клеммам и происходит подсоединение фазных проводников. А PEN проводник подключается к своей шине. И уже через нее идет расщепление на основную линию заземления и повторный контур.

Внутри ВРУ также расположены ограничители повышения напряжения, которые работают по импульсному принципу. Они защищают цепи фаз и рабочего нуля от возможных внешних разрядов. Последние отводятся на потенциал земли через ГЗШ с контуром заземления.

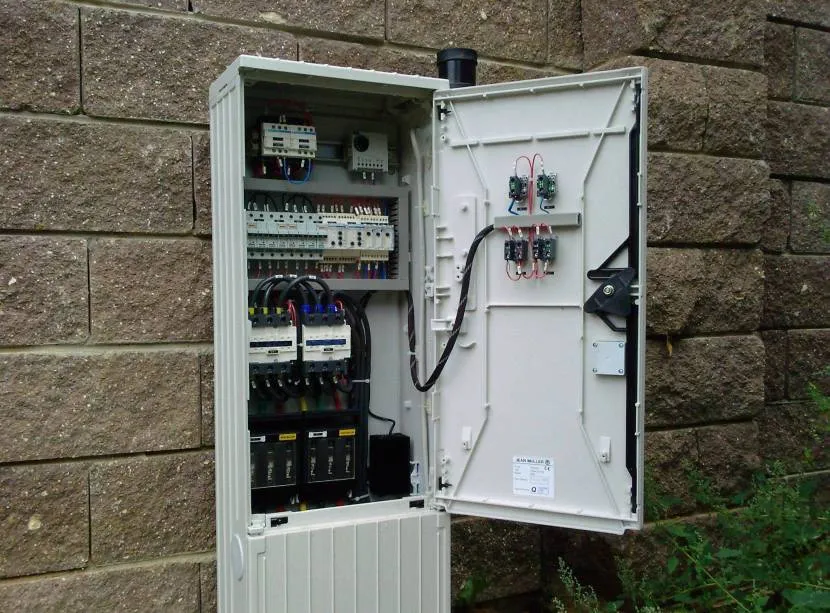

Распределительный электрошкаф для трехфазной сетиИсточник stroiportal-dnepr.com

Также обязательна установка мощных предохранителей с плавкими вставками. Такая защита остается актуальной и убережет проводку от высоковольтных импульсных разрядов больших мощностей. Поскольку при их прохождении через автоматический выключатель возможен его выход из строя с привариванием силовых контактов автомата.

Схема распределения питания по дому заключается в следующем. Сначала ток поступает на трехфазный счетчик, который учитывает расходуемую мощность. После этого нагрузки распределяются по группам потребителей через автоматические выключатели и УЗО (устройства защитного отключения).

На вводе ВРУ часто устанавливают дополнительное УЗО, которое выполняет противопожарные функции. Все защитные устройства необходимо индивидуально подбирать к каждой группе потребителей. На выходные клеммы щита подключают кабели, которые идут к розеткам по жилым помещениям.

Видео покажет, как собрать трехфазный щит и подключить автоматику:

Вступление

В продолжении серии статей «Электрика в деревянном доме», хочу представить типовой трехфазный щит учета и распределения для частного дома, рассчитанный для выделенной мощности 15 кВт. Данный щит является вполне стандартным и часто встречается в продаже, как типовой вариант сборки. Щит представлен в трех комплектациях фирм ABB, IEK, Schneider Electric.

типовой трехфазный щит учета

Сразу замечу, что место установки щита учета определяется сетевой организацией при выдаче разрешения на подключение выделенной мощности. О нюансах установки счетчика вне дома читайте статью (Установка счетчика вне дома ). Типовым считаем щит учета, предназначенный для установки на фасаде дома, опоре линии электропередачи или специальной опорной конструкции, что соответствует требованию большинства сетевых организаций.

Начнем с корпуса электрического щита. Согласно нормативам, на фасаде деревянного дома устанавливаются металлические щиты со степенью защиты IP =65, аналогичную степень защиты должен иметь щит, устанавливаемый на опоре. В щите должно быть предусмотрено окошко для считывания показаний счетчика и ключ для запирания дверцы. Прочность корпуса должна быть достаточной для защиты от механических повреждений.

Особенности электрического щита

Электрический щиток с автоматами представляет собой ящик из пластмассы или металла, в котором размещаются электроприборы. В обязательном порядке устанавливаются:

• основной выключатель;
• счётчик расхода электричества.

Входной автомат, равно как и счётчик, должен пломбироваться. Кроме перечисленных устройств, распределительный щит оборудуют автоматическими выключателями – они защищают домашнюю сеть.

В зависимости от способа крепления распределительные щиты делят на:

• Накладные. Достоинство – простота установки.
• Встраиваемые. Требуют создание ниши в стене. Положительная сторона – экономия пространства в помещении.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель)

Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Основные термины и правила, о которых стоит помнить

Перед тем, как говорить о работах в щитке, напомним терминологию, без которой иногда трудно обойтись даже доморощенному электрику:

1. Электрощитом считается устройство, при помощи которого обеспечивается подключение и учёт электроэнергии в отдельном участке сети.
2. Распределительный щит обеспечивает раздачу питания в различные участки сети с общим учётом (или без такового), обеспечивая возможность отключения каждого отдельного участка без обесточивания остальных.
3. Правильным электрощитом считается устройство, в котором можно обеспечить отключение, как всей цепи, так и любого отдельного участка при помощи автоматов защиты или рубильников.
4. В отличие от распределительного щита, электрический силовой щит может не иметь возможности полного отключения от питания, если схема электрощита предусматривает защитную автоматику.

Проще говоря, электрический щиток – это ящик, в котором установлен счетчик энергии, рубильник, защитные автоматы, раздающие ток по группам потребителей (нагрузка), дополнительные устройства защиты (УЗО или дифавтоматы) и который удалось подключить к внешнему источнику питания (генерация, генератор).

Для понимания как собрать электрощит этого вполне достаточно, поэтому перейдём к практическим рекомендациям.

Именно в этом заключается системное правило, которое гласит, что все подключения, вся электропроводка . должны быть интуитивно понятны и очевидны. Когда сборка электрощитов делается по правилам, любой электрик очень быстро (даже при отсутствии маркировки) может устранить неисправность, восстановив питание.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

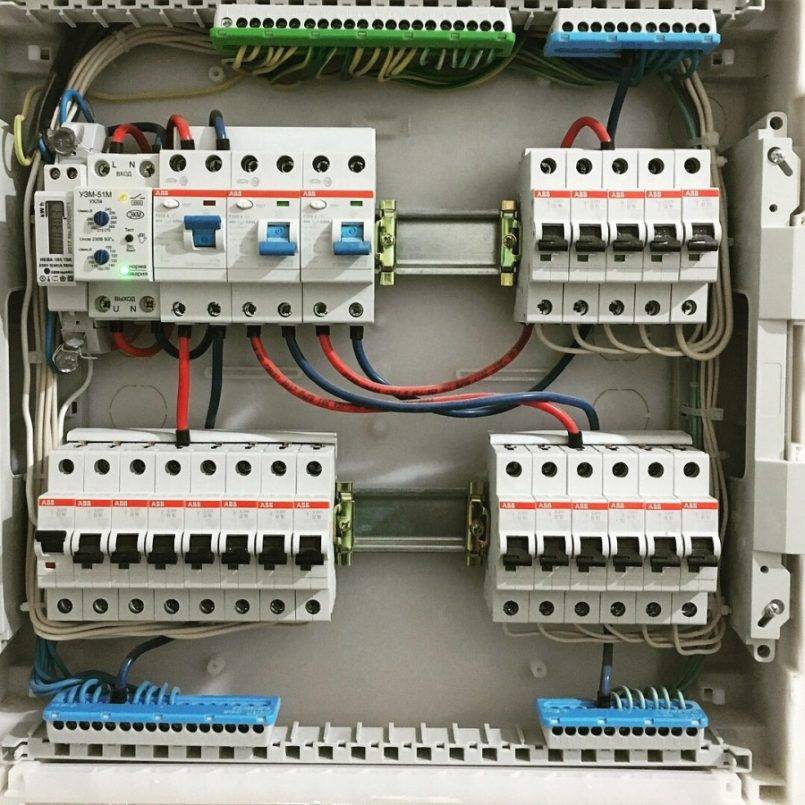

Пример такого щитка: Чем больше порядка в щитке, тем быстрее можно устранить проблему с отсутствием питания; Ещё одно важное правило – силовые подключения необходимо монтировать сверху вниз. Иначе говоря, ввод питания делаем сверху, опуская вниз менее нагруженные участки

Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора; И, наконец, подключение распределительного щита

или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена

Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора; И, наконец, подключение распределительного щита . или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена.

Может показаться, что это давно надоевшие правила, без которых можно обойтись. Можно. Например, Автор этого щитка обошёлся без них. Но возникает вопрос, ранее заданный – сколько времени понадобится аварийной бригаде на то, что бы разобраться в том, что нужно отключить?

Заключение

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.

При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.

Заключение

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.

При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.
