Делаем садовый фонарь на солнечной батарее

Набор комплектующих элементов для фонаря на солнечной батарее

Прежде чем приступать к покупке деталей, нужно определиться, сколько светильников будет установлено и в каких местах. Какова будет их мощность. Определившись с этим, можно начать подбирать комплектующие элементы для светильников.

Естественно, для фонаря на солнечных батареях в первую очередь нужно приобрести солнечные модули. В продаже имеются гелиевые преобразователи различных модификаций, качества и эффективности. Если учесть, что основное назначение этих преобразователей состоит только в том, чтобы за световой день зарядить аккумулятор, то вполне достаточно приобрести в розницу некоторое количество солнечных модулей, из которых при необходимости можно собрать достаточно мощную батарею.

Для этих целей вполне подходит солнечная батарея на базе поликристаллического кремния 5.5 В, 90 мА, имеющая размеры 65х65х3 мм. Эта батарея ламинирована силиконом, благодаря чему батарея полностью защищена от всякого рода механических воздействий и от влаги. Это также позволило свести вес батареи до минимума – всего 15 грамм. Батарея идеально подходит для зарядки аккумуляторов 3.6 В – 4.8 В. Стоимость батареи в розницу 137 рублей.

Солнечные батареи Solar Panel 65×65

Следующий компонент светильника – аккумулятор. Для него вполне подойдет литий-ионный аккумулятор с выходным напряжением 3.6 В и емкостью не менее 3000 мАч.

Из имеющихся в продаже сравнительно недорогих аккумуляторов можно выбрать комплект, состоящий из четырех литий-ионных аккумуляторов модели 18650. Каждый аккумулятор имеет выходное напряжение 3.7 В при емкости 9800 мАч. В комплект поставки входит также зарядное устройство, которое может оказаться совсем нелишним, например, для первичной зарядки аккумуляторов. Аккумуляторы имеют такие размеры: диаметр –17 мм, высота – 65 мм. Цена комплекта (с зарядным устройством) – 411 рублей.

Комплект аккумуляторов модели 18650 с зарядным устройством

Далее нужно выбрать светящийся элемент. Наиболее подходящим для этих целей является светодиод. Можно, конечно, использовать и светодиодные лампы, но они будут расходовать слишком много энергии. Современные светодиоды с повышенной яркостью вполне могут удовлетворить любые потребности, поскольку для каждого конкретного светильника их можно устанавливать в нужном количестве.

Для таких фонарей вполне подойдет пятимиллиметровый сверхъяркий белый светодиод типа 3Н5 (helmet). Обычно он применяется в наружной рекламе, в различных электронных табло, в дорожных знаках. Так что для фонаря он подойдет вполне. Он может эксплуатироваться при температуре от -55°С до +50°С. Стоимость одного такого светодиода – 10 рублей.

Сверхяркий белый светодиод типа 3Н5 (helmet)

И, наконец, сердце светильника – электронный блок управления. В его схеме четыре резистора, стоимостью по 1.5 рубля каждый, два транзистора типа КТ503, стоимостью по 9 рублей каждый, один диод Шоттки 11DQ04, стоимостью 24 рубля. Это все размещается на одной плате.

Транзистор КТ503

резистор МЛТ 22 кОм

диод Шоттки 11DQ04

Отдельно подключаются солнечная батарея, аккумулятор, светодиод. Можно, конечно, все это собрать на кусочке пенопласта, текстолита, картона. Но ни один уважающий себя мастер, собирающий что-либо для себя, не позволит себе такую неряшливость.

Для монтажа блока вовсе не обязательно рисовать и вытравливать печатную плату. Для этих целей замечательно подойдет универсальная макетная плата DIY PCB 42×25мм. Эта плата предназначена специально для монтажа и настройки собственных электронных схем. Она изготовлена из высококачественных материалов и имеет позолоченные контакты. Габариты такой платы 45х35х2 мм. Вес 2.8 грамма. Стоимость упаковки 235 рублей. В упаковке 4 такие платы.

Универсальная макетная плата DIY PCB 42х25мм

При изготовлении блока электроники для монтажа лучше всего использовать провод марки МГТФ 0,2. Это многожильный гибкий медный провод во фторопластовой изоляции. Работает в температурном диапазоне от -60°С до +220°С.

Провод МГТФ 0,2

Рабочие напряжения – до 250 вольт переменного тока с частотой до 5 кГц или до 350 вольт постоянного тока. Моток такого провода в 190 метров стоит порядка 15 рублей.

Шаг 6: Результаты изготовления зарядки из солнечных садовых светильников

В основном я получил 5,09 вольт DC. Вы увидите зарядный кабель micro-USB от моего сотового телефона.  ******* ПРОСТО ЗАМЕЧАНИЕ ******* Возможно, вы помните, что для работы с горячим клеем вам понадобится влажная (более влажная, чем сухая) губка

Во-первых, горячий клей опасен при неосторожном обращении. Дети не должны использовать горячий клей без помощи !!! ** Когда я прикрепляю камеру к контейнеру, я предлагаю сделать это проще

будьте осторожны с горячим клеем на солнечных элементах. Я сомневаюсь, что клей причинит им вред, но это будет выглядеть грязно. После разбрызгивания клея вокруг ячейки держите палец на корпусе ячейки / батареи, чтобы удерживать его на месте

затем поднимите контейнер и установите его на влажную губку, чтобы поглотить избыточное тепло от клеевого соединения. Это безопасно охлаждает вещи и позволяет вам двигаться вперед быстрее, когда компоненты случайно смещаются. Я надеюсь, что вы получили несколько креативных идей для вашего следующего проекта. Наслаждайтесь!Источник

Из чего изготовить плафон

Прежде, чем рассказать, какие формы можно использовать при изготовлении плафона, напомним о требованиях, которые необходимо соблюдать при самостоятельном изготовлении корпуса светильника:

• Солнечная панель должна быть расположена снаружи на верхней части изделия, чтобы она хорошо освещалась в дневное время.
• Все стыковочные швы между элементами конструкции надо тщательно герметизировать (компоненты схемы боятся влаги).
• Светодиоды необходимо располагать в прозрачной части плафона.

В остальном все будет зависеть только от вашей фантазии, личных предпочтений и имеющихся в наличии подручных материалов. Одним из наиболее простых вариантов является применение в качестве плафона стеклянной банки (например, для хранения сыпучих продуктов) с широким горлышком и плотной крышкой:

• делаем отверстие в крышке и пропускаем через него провода от солнечной панели;
• фиксируем на внешней стороне солнечную панель с помощью герметика;
• на внутренней поверхности монтируем батарейный отсек и элементы схемы;
• светодиоды располагаем в нижней части банки.

В качестве практически готового корпуса можно с успехом использовать пищевой контейнер из прозрачного пластика. В продаже имеется большое количество таких изделий различных размеров и форм (круглые, квадратные, прямоугольные). Выбор будет зависеть от размеров солнечной панели и количества светодиодов.

Садовый светильник своими руками — варианты подсветки

Хотите, чтоб ваш сад был прекрасен не только днем, но и вечером? Тогда займитесь его освещением. Ведь именно оно поможет увидеть вам скрытую в темноте красоту деревьев и цветов, придаст им неожиданные завораживающие формы, а также без препятствий поможет вам передвигаться по своим владениям.

Как вариант, можно приобрести светильник в магазине, но если вы творческий человек с хорошей фантазией, то лучшим решением будет изготовить садовый светильник своими руками. Во-первых, это поможет вам сэкономить бюджет, а во-вторых, вы сами выберите форму, цвет, материал и вариант освещения. В качестве осветительных приборов для сада сделанных своими руками могут быть:

• садовые светильники и фонари из жестяных банок;
• садовые светильники и фонари из стеклянных банок;
• садовый светильник на солнечной батарее;
• деревянный садовый светильник;
• садовые светильники из бетона;
• садовые светильники из толстой нити;
• другие возможные варианты садовых светильников.

Садовый светильник из жестяной банки своими руками

И так, как же сделать садовый светильник своими руками из жестяной банки? Для этого вам понадобятся банки, гвозди, молоток, зажимы для крепления, две прямоугольные скрепленные между собой деревянные балки, маленькие свечи.

На первом этапе подготовьте рабочую поверхность: скрепите балки и, используя зажимы для крепления, зафиксируйте их. Это необходимо для того, чтоб уберечь жестяную банку во время нанесения рисунка от деформации. Вторым этапом выберите и нанесите на бумагу узор, который украсит банку. Приложите его к жестянке (либо можно с помощью фломастера точечно нанести узор сразу на банку) и наденьте ее на деревяшку. Затем с помощью молотка и гвоздей перенесите его на светильник. Третьим этапом установите свечки внутри жестяной банки. Она поможет деликатно рассеять свет через дырочки. Экспериментируйте с различными размерами гвоздей, чтоб создать неповторимый узор.

Отметим, что сделать из такого садового светильника фонарь проще простого. Для этого необходимо прицепить к банке простую металлическую проволоку.

Светильник уличный своими руками из стеклянных банок

Если у вас дома есть ненужные обыкновенные стеклянные или же масонские банки, то с их помощью можно сделать оригинальный светильник уличный своими руками. Для этого вам понадобятся свечи, которые необходимо установить внутри этих банок, лампочки или светодиоды. В качестве украшения вы можете использовать бусинки, ленточки, цветочки и другие элементы декора. Отметим, что с помощью стеклянных банок вы можете создать и уличное освещение своими руками в виде люстры. Для этого вам надо будет поместить их в предварительно сделанные отверстия в деревянной доске, либо же, сделав из них фонари (прикрепив металлическую проволоку), подвесить с помощью крючков на планки.

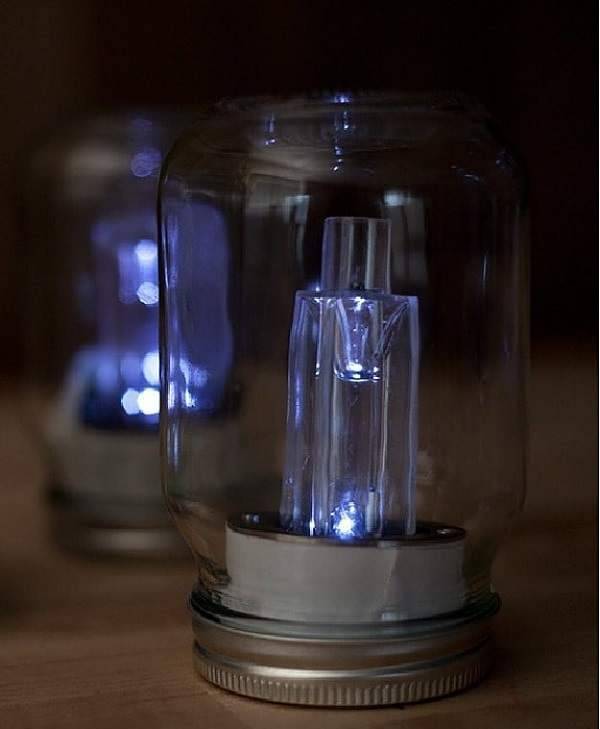

Садовый светильник на солнечной батарее своими руками — делаем сами

Чтоб сделать садовый светильник на солнечной батарее своими руками, вам необходимо:

• приобрести накопительные лампы на солнечной батарее;
• снять ее верхнюю часть;
• в крышке банки вырезать соответствующее отверстие;
• обмотать клейкой лентой по кругу лампы;
• поместить её в отверстие в крышке;
• закрутить.

По желанию вы можете сделать привлекательный декор светильника. Например, в виде гриба или домика в морском стиле.

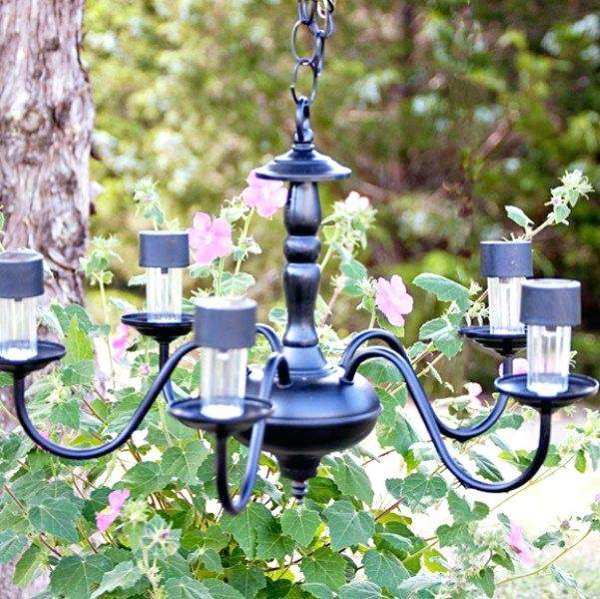

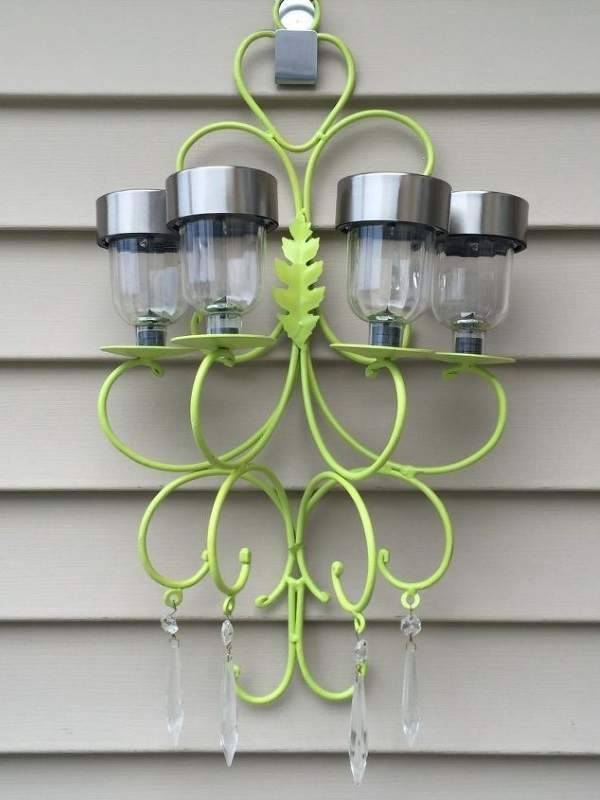

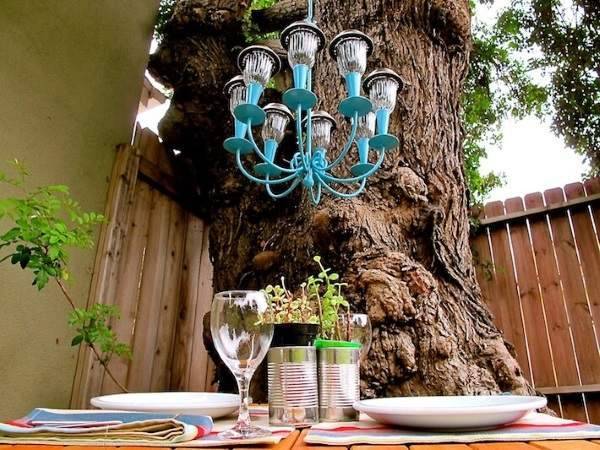

Чтоб сделать уличный светильник своими руками вам понадобится старая люстра и верхняя часть лампочки, которая использует солнечную энергию. Далее вы можете просмотреть 10 потрясающих фото.

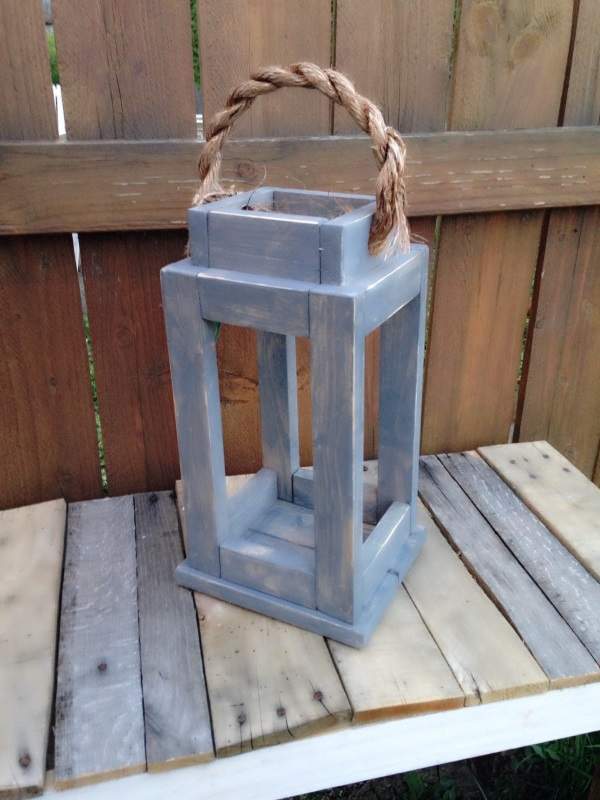

Как сделать садовый фонарь своими руками из дерева

Существует множество вариантов садовых светильников из дерева, которые можно сделать своими руками. Например, из пня и светодиодной ленты. Для этого необходимо сделать 4−5 небольших вертикальных пропила по окружности пня и очистить их. Затем вставить в них светодиодные ленты.

Как вариант, можно вырезать в центре пня отверстие и вставить в него накопительную лампу или свечу.

Садовый фонарь своими руками можно сделать из веток или небольших досточек, сколоченных в виде стандартного фонаря. По желанию можно сделать фонарь с вырезанными прикольными мордашками. Внутрь таких фонарей устанавливаются свечи.

Бетонный садовый фонарь своими руками — эффектное освещение сада

Из бетона можно сделать много чего, в том числе и эффектные светильники для освещения сада. Для этого вам понадобятся воздушный шарик, бетон, краски и свечи. Далее на фото изображен процесс изготовления данного экземпляра.

Садовый светильник светильник из толстой нити

Светильники из толстой нити смотрятся хоть и просто, но оригинально. Они могут преобразить экстерьер дома и внести определенную изюминку в оформление сада. Ниже на фото показаны варианты изготовления таких светильников.

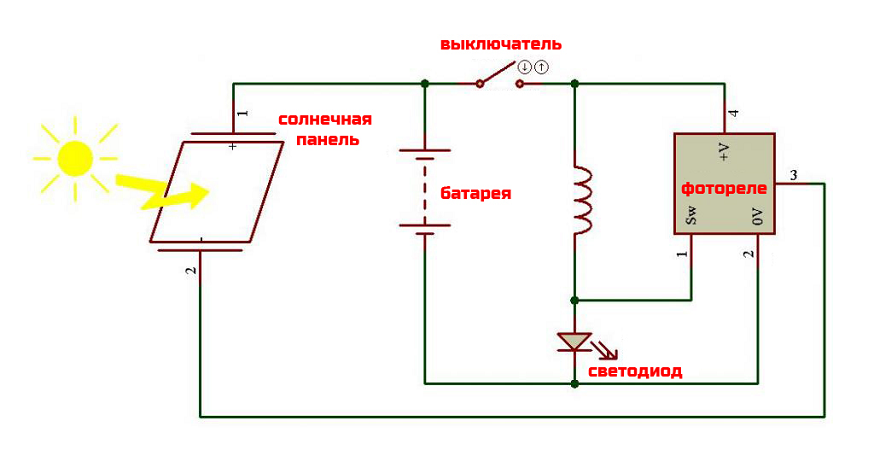

Устройство солнечного светильника

В первую очередь нужно разобраться, из каких частей состоит конструкция и как она работает. Садовые светильники имеют простое устройство, так как в них есть только то, что нужно:

1. Корпус, внутри которого располагаются детали. Чаще всего это пластиковый кожух в верхней части, а нижняя сделана в виде сужающейся книзу стойки, чтобы ее можно было просто воткнуть в землю. Пластик атмосферостойкий и ударопрочный, поэтому не повреждается ультрафиолетовым излучением и не трескается при случайных ударах.
2. Защитное стекло. Есть плоский элемент в верхней части и рассеиватель сбоку. Чаще всего материалом изготовления выступают полимеры, поэтому даже при разбивании на участке не будет опасных осколков.
3. Солнечная батарея, обычно небольшой элемент площадью около 9 квадратных сантиметров. Качество может отличаться, поэтому и работают светильники по-разному. При выборе готового варианта нужно внимательно осмотреть поверхность панели, она должна быть идеально гладкой, без трещин и повреждений.
4. Аккумулятор накапливает преобразуемую солнечной батареей энергию, чтобы в темное время обеспечить работу светильника. Емкость и конструкция могут отличаться, все зависит от цены изделия. При покупке можно уточнять этот момент, так как от него напрямую зависит время автономной работы.
5. Светодиоды обеспечивают хорошее освещение при минимальном потреблении энергии. Количество зависит от яркости, обычно ставятся небольшие варианты, которые экономно расходуют электричество.
6. Фоторезистор или датчик освещенности автоматически включает подсветку на участке в вечернее время. При уменьшении количества света в этом узле меняется сопротивление и загорается свет.
7. Контрольная плата является соединяющим элементом, который связывает между собой все узлы и обеспечивает их работу.

Садовые светильники могут сделать участок намного уютнее.

У этого варианта много преимуществ:

1. Автономность: не нужно проводить проводку, делать проект и т.д. Можно просто поставить светильник в любом месте и он сразу начнет работать.
2. Оборудование дает рассеянное освещение, которое не бьет по глазам, но обеспечивает хорошую видимость на участке в темное время.
3. Не требуются уход и обслуживание. Достаточно несколько раз за сезон протереть пыль, чтобы солнечная батарея легче накапливала энергию, а свет лучше рассеивался.
4. Светильники безопасны для детей и домашних животных. В них нет никаких вредных веществ и острых деталей.

В продаже есть очень много разнообразных моделей.

Разновидности фонарей на солнечных батарейках

Что сегодня предлагают компании-производители?

Модели в виде столбов с фонарями наверху, которые втыкаются в землю заостренным нижним концом. Есть в этой категории светильники, которые надо обязательно закапывать и даже цементировать. Высота их варьируется от наземных, то есть, уложенных прямо на грунт, до 2,5-метровых столбиков. Болларды. Настенный вариант. Их можно крепить на любую поверхность, в качестве которой может выступать забор, стена дома или любой другой постройки на участке. Встроенные. Эти модели используют для освещения лестниц. Хотя дизайнеры умудряются использовать их во многих местах, главное – включить фантазию. Подводные. Из самого названия становится понятно, где эти светильники могут быть использованы

Обратите внимание, что их монтаж производится до заполнения водой чащи водоема. Водонепроницаемые

Эти фонари в виде шаров, водных цветков (лилий) и других форм располагают прямо на воде

То есть, запускают в пруд, освещая гладь водоема. Светящиеся предметы все время находятся в движении после каждого дуновения ветерка. Сегодня производители предлагают декоративные фонари в виде птиц, бабочек и так далее. Их обычно устанавливают в клумбы. Гирлянды. Вроде бы ничего необычного в гирляндах нет. Это традиционный элемент дизайна. Но фишка и состоит в том, что этот вид освещения никуда не надо подключать, что создает удобства установки и создания форм и фигур. Ими украшают деревья и кустарники, устанавливают под свесами кровель, обрамляют лестницы и веранды.

Обратите внимание, в чем удобства использования данного вида уличных фонарей. Все дело в том, что любой садовый фонарь из вышеперечисленного списка можно установить там, где вам необходимо. То есть, хотите на улице, хотите внутри дома

То есть, хотите на улице, хотите внутри дома

Важно, чтобы батарея располагалась на солнце. Поэтому тщательно подбирайте место ее установки. И еще одно замечание

В настоящее время производители предлагают уличные фонари, работающие от солнечной батарейки, с цветными светодиодными лампами. Скажем прямо, каждый день их использовать нет смыла. А вот в праздник это незаменимый атрибут хорошего настроения

И еще одно замечание. В настоящее время производители предлагают уличные фонари, работающие от солнечной батарейки, с цветными светодиодными лампами. Скажем прямо, каждый день их использовать нет смыла. А вот в праздник это незаменимый атрибут хорошего настроения.

Кстати, если дополнить конструкцию светильников, работающих на солнечных батареях, датчиком движения, то энергии их аккумуляторов может хватить не на один день. Так что экономичным людям над этим стоит подумать.

В чем отличия моделей уличных фонарей

В первую очередь потребители обращают свое внимание на внешние атрибуты. Современные садовые фонари могут изготавливаться из металла, дерева или пластика. Металлические светильники обычно покрываются порошковой краской, что позволяет их эксплуатировать под открытым небом несколько лет

И при этом свой первоначальный внешний вид они не утрачивают

Металлические светильники обычно покрываются порошковой краской, что позволяет их эксплуатировать под открытым небом несколько лет. И при этом свой первоначальный внешний вид они не утрачивают.

Деревянные уличные светильники обрабатываются антисептиками и составами, которые отпугивают грызунов и не дают древесине растрескаться. Ну а пластик ничем не обрабатывают, потому что он сам не боится природных нагрузок.

А вот плафоны светильников могут быть изготовлены из стекла разной структуры;

• Закаленное, которое считается самым надежным.
• Гладкое прозрачное. У него самая высокая пропускная способность.
• Рефлекторное.

Что касается типов аккумуляторов солнечных батарей, то их всего два:

1. Никель-металлогидридный – дорогой, но с большим сроком службы.
2. Никель-кадмиевый.

Принцип работы солнечной батареи

По типу светочувствительного элемента разделение такое:

• Поликристаллический.
• Мультикристаллический.
• Монокристаллический.

Первый – самый дешевый. Уже через год эксплуатации их зарядки хватает от силы на четыре часа. Вторые, если правильно эксплуатировать уличные фонари, прослужат несколько лет. Третьи – самый дорогой вариант, но работает очень долго. Элемент покрывается специальной оксидной пленкой, что не позволяет свету рассеиваться.

Какие детали и где лучше заказывать

Наиболее сложно разжиться солнечными элементами. Подойдут некондиционные элементы, их проще всего купить на различных интернет-аукционах, таких как Aliexpress. Подбирайте модуль с напряжением на выходе не ниже 5 вольт, мощность должна соответствовать числу светодиодов

Очень важно, чтобы модуль имел отпайки проводников, в ином случае покупайте те, которые идут в комплекте с плоскими проводниками и карандашом-флюсом

Самый дорогостоящий элемент светильника — это никель-металл-гидридный или литий-ионный аккумулятор . Нужны аккумуляторы напряжением 3,6 В, они выглядят как три пальчиковые батарейки, затянутые в пленку. Емкость также должна соответствовать суммарной мощности светодиодов, умноженной на количество часов автономной работы + 30%. Купить можно вместе с модулями.

Источниками света служат светодиоды. Опираясь только на характеристики, вы, скорее всего, не сможете подобрать подходящий уровень освещенности, поэтому выбирать придется опытным путем. Рекомендуется использовать яркие белые светодиоды BL-L513. Их легко найти в магазинах электронных компонентов, например, в «Чип и Дип» они стоят по 10 руб. К каждому светодиоду нужен токоограничивающий резистор на 33 Ом.

Также для каждого светильника нужен транзистор 2N4403, выпрямительный диод 1N5391 или КД103А, а также резистор, номинал которого рассчитывается по формуле R = Uбат х 100/N х 0,02, где N — количество светодиодов в цепи, а Uбат — рабочее напряжение аккумулятора.

Критерии выбора деталей и цены

Выбор деталей зависит от того, насколько мощный светильник вы намереваетесь изготовить. Приводим конкретные номиналы для самодельного осветительного прибора мощностью 1 Вт и интенсивностью светового потока 110 Лм.

Так как в вышеприведенной схеме отсутствуют элементы контроля уровня заряда аккумуляторной батареи, то, прежде всего, необходимо обратить внимание на выбор солнечной батареи. Если выбрать панель со слишком маленьким током, то за световой день она просто не успеет зарядить аккумулятор до нужной емкости

И наоборот слишком мощная световая панель может перезарядить батарею за время светового дня и привести ее в негодность.

Вывод: ток, вырабатываемый панелью, и емкость аккумулятора должны соответствовать друг другу. Для грубого расчета можно воспользоваться соотношением 1:10. В нашем конкретном изделии мы используем солнечную панель с напряжением 5 В и вырабатываемым током 150 мА (120-150 рублей) и аккумуляторную батарею форм-фактора 18650 (напряжением 3,7 В; емкостью 1500 мАч; стоимостью 100-120 рублей).

Также для изготовления нам понадобятся:

• Диод Шоттки 1N5818 с максимальным допустимым прямым током 1 А – 6-7 рублей. Выбор именно этой разновидности выпрямительной детали обусловлен низким падением напряжения на нем (около 0,5 В). Это позволит использовать солнечную панель наиболее эффективно.
• Транзистор 2N2907 с максимальным током коллектор-эмиттер до 600 мА – 4-5 рублей.
• Мощный белый светодиод TDS-P001L4U15 (интенсивность светового потока – 110 Лм; мощность – 1 Вт; рабочее напряжение – 3,7 В; потребляемый ток – 350 мА) – 70-75 рублей.

Важно! Рабочий ток светодиода D2 (или суммарный общий ток при использовании нескольких излучателей) должен быть меньше максимального допустимого тока коллектор-эмиттер транзистора T1. Это условие с запасом выполняется для примененных в схеме деталей: I(D2)=350 мА

Основные характеристики

Качество подобного устройства определяется применяемым кремнием. В недорогих светильниках используют его поликристаллическую или аморфную разновидности. Монокристаллический кремний может работать в любой сезон, он стоек к агрессивному воздействию. Если нет возможности приобрести монокристаллический элемент, лучше использовать мультикристаллические солнечные батареи.

Для придания долговечности изделиям их покрывают специальной пленкой.

Производители стали изобретать маркетинговые ходы для скрытия некоторых изъянов своей продукции. В частности, поликристаллические устройства стали называть уличными светодиодными фонарями, но срок их нормальной службы составит только один сезон.

Длительным сроком эксплуатации могут похвастаться брендированные устройства. Здесь достаточно мощный фотоэлемент, солнечный свет в него попадает в глубокие слои, что обеспечивает стабильную работу светильников в течение продолжительного времени. У китайских светильников толщина фотоэлемента сравнима с фольгой, поэтому срок службы его гораздо меньше.

На освещение оказывает влияние и структура стекла. При преобладании дней с пасмурной погодой лучше использовать текстурированное стекло, поскольку оно накапливает излучение, в то время как гладкая поверхность способствует его частичному отражению. Наиболее дорогое и долговечное покрытие — закаленное стекло.

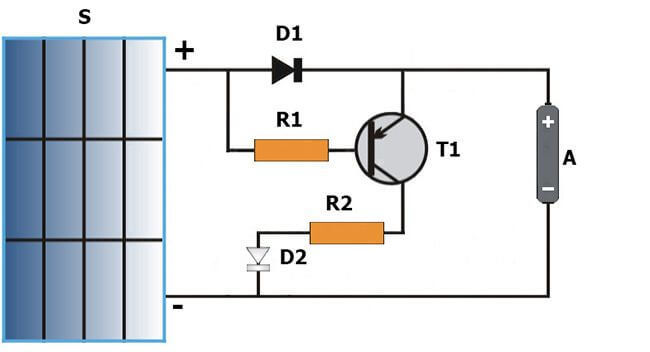

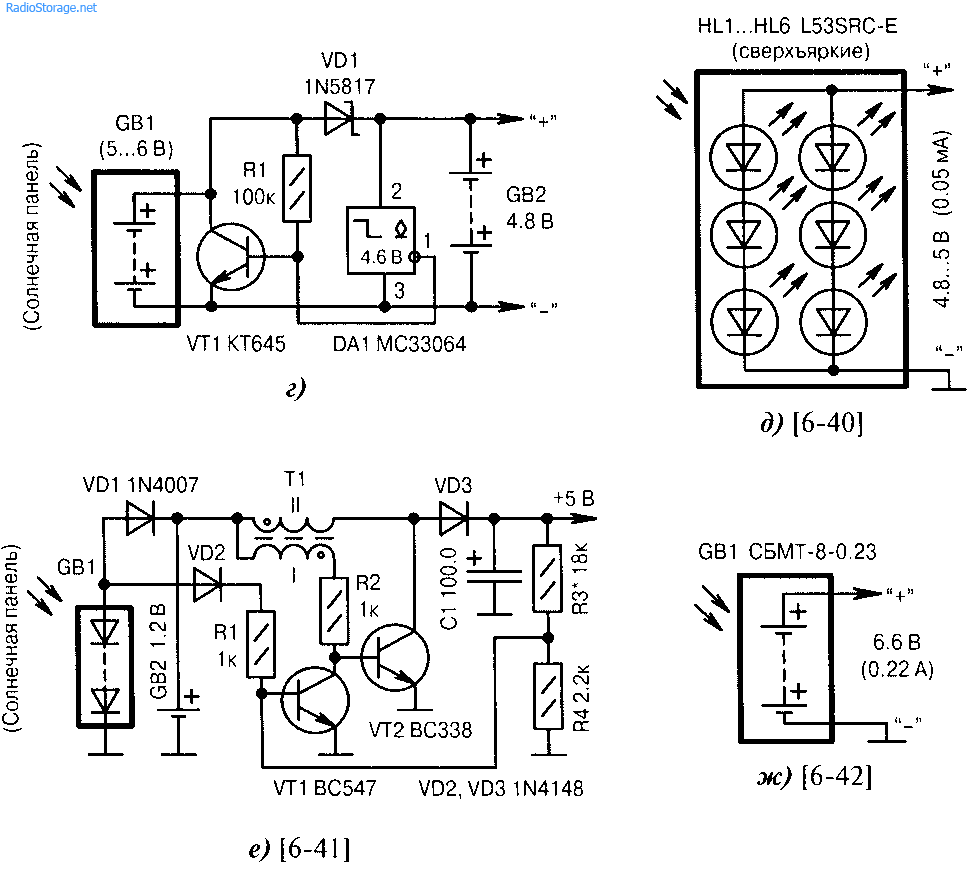

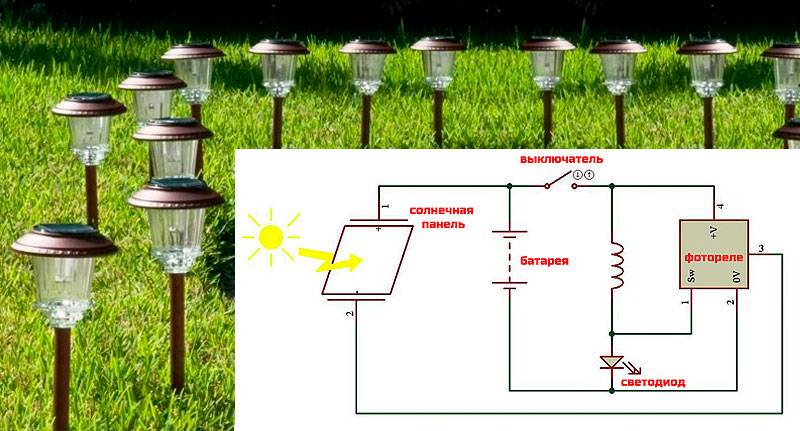

Принципиальная схема простого для повторения светильника

Приведенная ниже принципиальная схема светильника, работающего от энергии солнечного света весьма проста, и многократно опробована многочисленными любителями, специализирующихся на изготовлении полезных устройств своими руками.

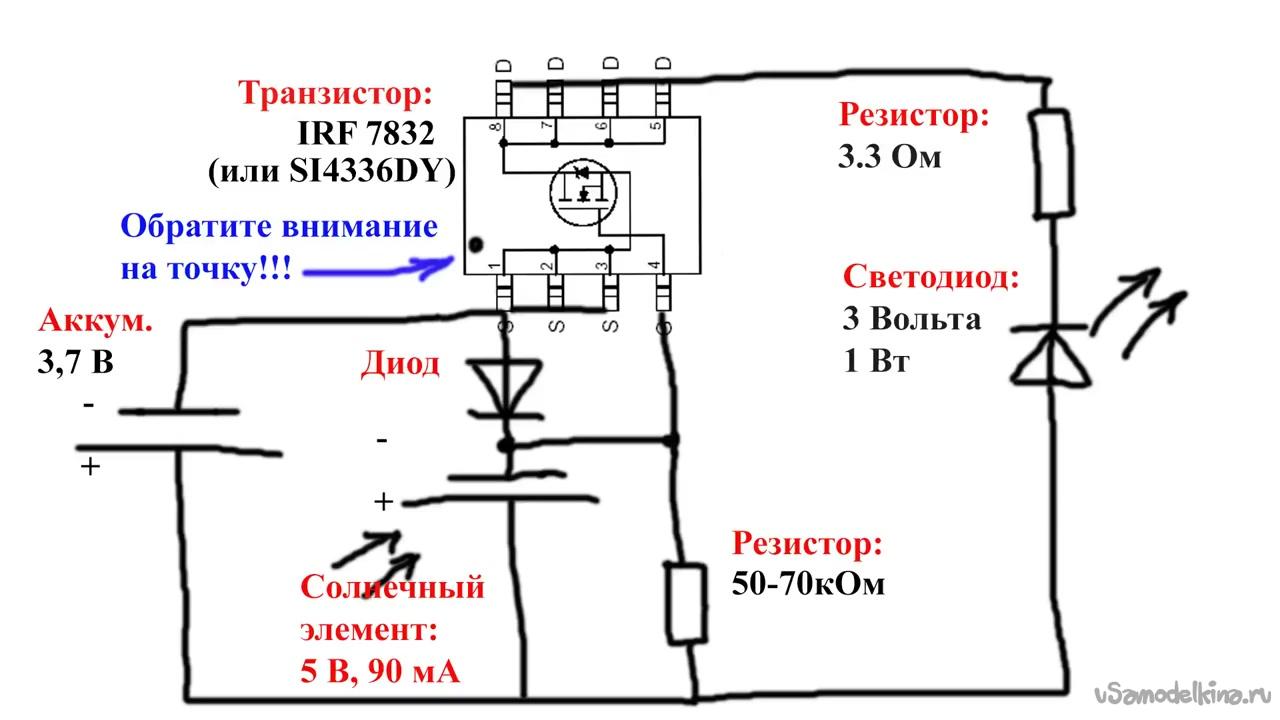

Принципиальная схема

Как она работает:

• В дневное время солнечная панель (S) преобразует энергию световых лучей в электрическую.
• Вырабатываемый ею ток через диод D1 заряжает аккумуляторную батарею (А).
• Положительный потенциал, приложенный к базе через резистор R1, «удерживает» транзистор Т1 в закрытом состоянии и светодиод D2 не горит.
• При значительном снижении освещенности солнечной панели транзистор открывается (из-за уменьшения положительного потенциала, приложенного к базе) и подключает светодиод D2 к аккумуляторной батарее. Светодиод начинает гореть.
• Диод D1 препятствует разряду аккумулятора через солнечную панель.
• С наступлением рассвета положительное напряжение, поступающее с «+» вывода солнечной панели на базу «закрывает» транзистор Т1 и светодиод D2 перестает гореть, а аккумуляторная батарея снова начинает заряжаться.

Подбор деталей для изготовления

Большинство солнечных фонариков создаются с солнечными панелями, которые по площади не превышают 9 кв см. Чтобы своими руками сделать осветительный прибор без использования электричества потребуется электрические элементы со следующими характеристиками:

• диоды от 1 до 1,5 вольт;
• аккумуляторы, имеющие накопительный объем 3000 мА и вырабатываемым напряжением 3,6 вольт;
• солнечные панели общей площадью 60х60х4 мм, которые отличаются выработкой 4,4 вольт с 90 мА;
• для управления понадобятся 4 резистора МЛТ 20 кОм;
• транзисторы КТ503;
• стеклянный элемент в качестве плафона;
• основание из ПВХ.

Все описанные выше элементы будут располагаться на одной плате, которую можно спаять самостоятельно. Чтобы упростить процесс в радиомагазинах можно найти универсальные платы, которые позволят быстрее приступить к работе над светодиодным фонариком.

Для создания схемы необходимо запастись многожильным проводом из меди, который позволит расчертить электрические дорожки.

Максимально в одну схему можно включить 4 фонарика. При грамотной сборке этот светильник будет работать гораздо дольше покупного.

Для сборки светодиодного фонаря нужно будет не только подобрать подходящие материалы, но и позаботиться об инструментах:

1. сверле;
2. канцелярском ноже;
3. паяльнике с припоем;
4. карандаше.

Работа с платой датчика TIDA-00488

Рис. 6. Алгоритм работы программы датчика беспроводной сети

Встроенное программное обеспечение платы TIDA-00488 предназначено для режима непрерывной передачи, при котором пакеты данных передаются через заданные промежутки времени. Алгоритм работы программы показан на рисунке 6.

В начале работы МК CC1310 осуществляет инициализацию периферии и портов ввода-вывода. Далее запускается бесконечный цикл измерения и передачи данных, в начале которого МК CC1310 определяет, от какого источника осуществляется питание платы датчика. При питании от солнечной батареи используется короткий интервал времени опроса 15 с, а при питании от литиевой батареи — длинный интервал времени 60 с, что позволяет увеличить срок службы аккумулятора. Затем МК CC1310 запускает преобразование в датчиках OPT3001 и HDC1000. Поскольку HDC1000 требует более высокого рабочего напряжения по сравнению с OPT3001 и CC1310, в алгоритме предусмотрен этап проверки возможности HDC1000 работать при пониженном напряжении питания. Если напряжение питания слишком низкое для активного режима работы HDC1000 – преобразование прерывается, и при передаче результатов измерения влажности и температуры используются фиктивные данные.

Во время преобразования данных в датчиках OPT3001 и HDC1000 МК CC1310 находится в режиме ожидания, из которого он переходит в активный режим по сигналам готовности данных HDC1000 или OPT3001. Прочитав результаты измерений температуры, влажности и уровня освещенности, МК CC1310 передает пакет данных по радиоканалу. При этом для HDC1000 и OPT3001 не требуется никаких дополнительных команд, так как эти датчики автоматически переходят в режим пониженного энергопотребления по окончании преобразования. После передачи данных МК CC1310 переходит в режим ожидания до следующего цикла измерения, запуск которого осуществляется по срабатыванию таймера.

Электрические принципиальные схемы платы датчика беспроводной сети с питанием от энергии солнечного света показаны на рисунках 7 и 8.

Рис. 7. Электрическая принципиальная схема платы датчика беспроводной сети (накопитель энергии)

Рис. 8. Электрическая принципиальная схема платы датчика беспроводной сети (радио, датчики освещенности, влажности и температуры)

Заключение

Создать светодиодный фонарик для садового участка можно своими руками из подручных средств. Следует заранее подготовить все составные части будущей схемы и материалы, которые позволят сделать полноценный осветительный прибор на основе солнечного света.

Работу себе получится облегчить, если приобрести готовую плату, но в бюджетном варианте ее можно создать самостоятельно

Важно соблюдать технику безопасности при проведении работ по сверлению и пайке. Для исключения травм стоит пользоваться защитными перчатками и очками. Светодиодный фонарик собирается по электронной схеме, а затем монтируется в стеклянную оболочку, которая рассевает и усиливает свечение

Затраты на светодиодный фонарик могут быть минимальными, если использовать дешевые материалы. Дорогой светодиод прослужит долго, независимо от условий эксплуатации

Светодиодный фонарик собирается по электронной схеме, а затем монтируется в стеклянную оболочку, которая рассевает и усиливает свечение. Затраты на светодиодный фонарик могут быть минимальными, если использовать дешевые материалы. Дорогой светодиод прослужит долго, независимо от условий эксплуатации.
