Розетки в ванной: выбор и правила установки

Параметры расстояния при установке розеток

Существуют определенные расстояния, минимальные значения которых важно соблюдать при монтаже электротехнических устройств. К ним относятся следующие нормы:

1. Высота размещения от пола должна составлять не менее 1,3 м;
2. Минимально допустимое расстояние до элементов зоны 0 составляет 0,6 м.

При установке розеток в ванной следует помнить простые, но важные правила

При условии, что помещение не позволяет выдержать эти параметры, хозяевам следует отказаться от идеи установки розетки в ванной комнате. Либо же попытаться перенести ее на другую стену.

При соблюдении всех необходимых требований и правил безопасности, установка розеток в ванной комнате все же возможна. Однако само устройство при этом должно быть влагозащищенным, а в помещении стоять система УЗО.

Требования электробезопасности (УЗО и заземление)

Обязательным требованием является использование автоматов УЗО (устройство защитного отключения). Они обеспечивают срабатывание выключателей электропитания в тех случаях, когда появляется опасность для человека:

• Утечка на корпус;
• Короткое замыкание;
• Прикосновение к токоведущим частям.

Основной параметр, по которому подбирается автомат УЗО – значение тока утечки. Он измеряется в мкА и его величина указывается на корпусе прибора. Максимальный порог срабатывания УЗО должен составлять не более 30 мкА.

Схема монтажа электропитания стиральной машины

Можно использовать выключатель, рассчитанный на 10 мкА. Он обеспечивает повышенный уровень безопасности, однако предъявляет более жесткие требования к сопротивлению изоляции токоведущих частей. Чаще всего более чувствительные выключатели используются на вновь прокладываемых линиях, чтобы избежать слишком частых ложных срабатываний.

Подключение автоматов УЗО к питающей линии необходимо делать вне ванной комнаты. Чаще всего блок устанавливается во входном электрическом щитке квартиры. Необходимым условием эффективного функционирования системы безопасности является использование кабеля с отдельным заземляющим проводником. Через него осуществляется выравнивание потенциалов до безопасного уровня. Подключение можно выполнить к соответствующим контактам во входном щитке. Не допускается выполнять заземление на металлические трубопроводы или строительную арматуру.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

• Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
• Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
• Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
• Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
• Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

• Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
• Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
• Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате

Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Преимущества от монтажа влагозащитных розеток

Если еще пару лет назад розетки не монтировались в комнате с повышенной влажностью. Их выносили для установки снаружи. Появление современных влагоустойчивых приборов изменило ситуацию. Теперь нет опасений передавить шнур дверями, ведь его приходилось прокладывать по полу до розетки от той же стиральной машины. Дверь комнаты закрывается, и работающая техника не шумит на весь дом.

При этом устанавливается не просто отдельная точка, монтируется целый блок устройств плюс выключатель. Это позволяет включать сразу несколько бытовых единиц. Например, запускается стиральная машина, включается фен, в это же время водяной бойлер (работает от сети) подогревает воду.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

• 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
• 1 – окружает предыдущую область, обычно это прилегающие стены.
• 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
• 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Зона	Класс защищенности	Что может использоваться
	IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Пошаговая инструкция по установке розеток своими руками

Установка электроточки выполняется в несколько этапов.

Подготовка инструментов и материалов

Количество используемых материалов и типы инструментов зависят от объема работ. Если планируется замена проводки, потребуются такие предметы:

• перфоратор;
• дрель с короночными насадками;
• индикаторная отвертка для определения напряжения;
• строительный уровень;
• набор отверток с разными насадками;
• медные кабели;
• автоматические переключатели;
• кусачки для нарезки кабелей;
• распределительные коробки;
• защитные рукава.

Кусачки для нарезки кабеля.При замене розетки в новом доме достаточно кусачек, отвертки и изоленты.

Нужно подготовить средства индивидуальной защиты (рабочие перчатки с изоляцией, маску, очки).

Штробление стен под проводку

Штробление — наиболее сложный этап монтажных работ. Чтобы исключить появление пыли и грязи, штроборез совмещают с пылесосом. Существуют комбинированные устройства, вырезающие сразу 2 канала. Они легко перемещаются, быстро всасывают пыль. При отсутствии профессионального оборудования можно использовать такие инструменты:

• болгарка с алмазными дисками;
• перфоратор;
• зубило и молоток.

Штробление завершается формированием отверстия для подрозетника. Для этого сверло заменяют короночной насадкой. После этого нужно провести уборку помещения — строительный мусор может затруднить установку розетки.

Установка подрозетника

Подрозетник устанавливают до укладки плитки. При замене устройства нужно вынуть старый корпус, открутить саморезы. После этого извлекают подрозетник, устанавливают новый. Если монтаж начинают с нуля, выполняют такие действия:

1. Примеряют новый подрозетник. Если отверстие имеет недостаточный размер, его расширяют зубилом.
2. Подготавливают нишу, очищая ее от пыли и грязи. Дно и стенки отверстия обрабатывают шпаклевкой.
3. Вводят подрозетник в нишу. Удаляют излишки раствора. К монтажу розетки приступают только через 24 часа. Это позволит раствору отвердеть и закрепить подрозетник.

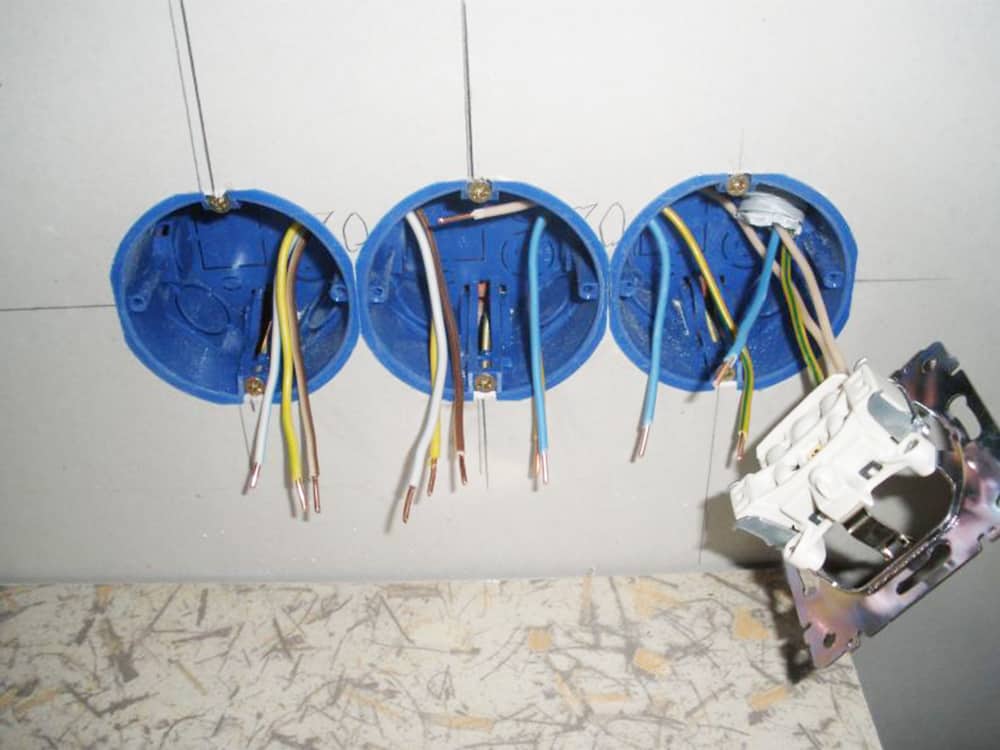

Установка подрозетников в гипсокартонную стену.

Монтаж и подключение розетки

Установку электроточки выполняют так:

1. Обесточивают проводку, выключив защитное устройстве в щитке. Очищают концы кабелей от оплетки, используя нож, кусачки или клещи.
2. Снимают декоративную накладку розетки, выкручивают винты, ищут нужные контакты. При подсоединении учитывают цвета изоляции проводов. Белым отмечается фаза, синим — ноль, зеленым — заземление.
3. После подсоединения к клеммам провода оставляют внутри коробки. Нельзя допускать перегиба или сдавливания. Конструкцию устанавливают в подрозетник, фиксируют винтами.
4. Закрывают корпус розетки. Установку завершают проверкой. После подачи тока замеряют напряжение мультиметром.

Установить влагостойкое накладное устройство проще. Монтаж подрозетника не выполняется. После штробления приступают к подсоединению проводов.

Монтаж внутри защитного кожуха

Правила безопасности разрешают в ванной комнате эксплуатацию электроустановочных изделий классом не ниже IP 4. При необходимости это требование можно обойти. Если расположение розеток осуществляется внутри корпуса электрического щитка и класс его влагозащиты соответствует IP 4, то все условия будут соблюдены.

Розетка в силовом шкафу

Использование такой конструкции оправдано только в двух случаях:

• Не удается найти влагозащищенные розетки;
• Кроме подключения стиральной машины, внутри щитка дополнительно устанавливают блок управления теплым полом или выключатель встраиваемой подсветки.

Вначале при помощи дюбель-гвоздей выполняется монтаж щитка на стену. Затем внутрь заводится конец кабеля и подключается к соответствующим клеммам контактной колодки. В корпусе щитка установка розетки выполняется при помощи монтажных скоб. Блок управления теплым полом, выключатель или какое-либо другое устройство устанавливается аналогичным образом, либо при помощи штатного крепления.

Установка розеток в ванной комнате достаточно сложное и ответственное мероприятие. Она должна выполняться с соблюдением всех правил и требований по безопасности. Поэтому перед тем как начинать что-либо делать, необходимо тщательно все взвесить, продумать и подготовиться.

Розетка для машинки на стене ванной

Розетка с крышкой на стене

Правила установки розетки в ванной

При монтаже розетки в комнате с высокой влажностью соблюдают такие правила электробезопасности:

1. Необходимость заземления. Этот фактор обеспечивает безопасность, он предусмотрен даже в старых домах. Заземление нельзя выводить в ванну, стальные трубы или арматурный каркас. Его подводят к входному щитку, где устанавливают автоматические выключатели. Последние прекращают подачу электроэнергии в квартиру при возникновении аварийных ситуаций.
2. Необходимость установки отдельных автоматов. Возникает при подключении мощных электрических приборов, например стиральной или сушильной машины. Если розетка будет применяться для питания мелких устройств (фена или бритвы), ее можно подсоединять к общей сети.
3. Монтаж защитных отключающих устройств. Такой прибор должен контролировать работу всей проводки в санузле. УЗО срабатывает при утечке тока, прекращая подачу электроэнергии.
4. Отсутствие скруток и клемм в ванной комнате. Соединения нельзя оставлять даже под облицовочным слоем стен или пола. Разводку формируют за пределами помещения. Распределительную проводку прокладывают по другой стороне стены.

УЗО в ванной комнате.

Безопасная электропроводка: основные критерии ↑

Электричество приносит в дом свет, тепло. Его роль в создании комфортных условий неоспорима. Однако ток является источником повышенной опасности и несет угрозу здоровью и жизни всех членов семьи.

При проведении ремонта в квартире будет не лишним провести ревизию проводки. В домах, построенных несколько десятилетий назад, прокладывали алюминиевый кабель. Он не рассчитан на высокие нагрузки, поскольку в то время не было мощных электроприборов. Поэтому актуальна полная замена проводки или прокладка отдельного медного кабеля в определенное помещение. В противном случае, например, можно включить стиральную машинку, но при этом нельзя пользоваться утюгом, электрочайником иди духовкой. Система не выдержит нагрузки.

Специалисты настаивают на установке во внутриквартирном щитке устройства защитного отключения (УЗО) для линии, ведущей в ванную. Система сработает при перегрузке в 10-30 мА, что предотвратит короткое замыкание, выход из строя электроприборов, включенных в сеть, и возникновение пожара.

Подключение розеток и электроприборов ванной комнаты через УЗО.

Также линия для ванной относится к скрытому типу электропроводки. Это означает, что кабель и все коммуникации прокладываются внутри стен и не имеют выхода на поверхность. Места соединения проводов подлежат тщательной изоляции

Важно обеспечить максимальную целостность кабеля. Всякого рода «жучки» и прочие самодельные сетевые изобретения недопустимы. В случае, если приходится прокладывать открытую проводку, ее тщательно изолируют и не применяют рукава из металла

В случае, если приходится прокладывать открытую проводку, ее тщательно изолируют и не применяют рукава из металла.

Специальные защитные каналы для монтажа электропроводки.

Для установки используются влагозащищенные розетки для ванной. Данный тип оборудования оснащен плотными резиновыми кольцами во внутренней части, что снижает риск образования опасной искры и замыкания. Внешний корпус закрывается специальными плотными пластиковыми шторками. Влага не проникает вовнутрь и не оседает на контактных разъемах и других металлических деталях.

Имеет значение класс влагозащиты самой розетки. Надежнее всего установить оборудование с маркировкой IPХ4, где цифра 4 означает защиту от брызг и обильного потока воды. Допустимы розетки класса IPХ1 – производители гарантируют защиту от брызг.

Защитная крышка – обязательный атрибут розетки для ванной

Скрытая инсталляция

В этом варианте основная сложность заключается в подготовке посадочного гнезда. Необходимо высверлить или выдолбить углубление, в которое будет установлен блок розеток. Кирпичная стена легко поддается коронке с алмазным напылением. Железобетонные панели представляют большую сложность, дополнительно приходится применять бур перфоратора.

Подрозетник устанавливается в полученное глухое отверстие. Для надежности производится фиксация при помощи раствора алебастра или дюбель гвоздей. Дальнейший процесс установки достаточно прост и не представляет каких-либо сложностей:

• С встраиваемой розетки удаляется декоративная верхняя часть корпуса;
• Монтажный конец кабеля подключается к контактам;
• Розетка устанавливается на свое посадочное место;
• Вращением монтажного винта контактный блок фиксируется за счет расклинивания крепежных лапок;
• Устанавливается и закрепляется винтами верхняя крышка корпуса.

Устанавливаем скрытую розетку

Влагозащита

В продаже вы вряд ли найдете электроприборы, изготовленные специально для санузла; а если и найдете, то скорее всего это просто маркетинговый ход. Существующие электроприборы с влагозащитой предназначены не только для ванных, но и для улицы, а прочих влажных мест.

Разделяют их по двум критериям: по мощности и количество подключаемых устройств.

Разберемся, какие нужны нам, в зависимости от их мощности. Если вы планируете подключать мощную технику, например стиральную машину или нагреватель, то вам необходимо остановить свой выбор на электророзетках мощностью 16 и более ампер

Это важно, поскольку менее мощная может просто не выдержать, и тогда повредится и проводка, и подключаемая техника

Если же вы не планируете подключать мощные электроаппараты, а намерены пользоваться лишь простенькими плойками или бритвами, достаточно будет 8 ампер.

Что говорят правила

Электрофурнитура для ванной комнаты должна иметь заземление и показатель защиты от влаги не ниже IP44. У розеток с таким обозначением имеется самозакрывающаяся крышка, которая защищает внутренние отверстия от влаги, пара и конденсата. При выборе места под розетки учитывайте следующие моменты:

• розетку для стиральной машины не стоит прятать за корпусом, доступ к розетке должен быть открытым. Нельзя подключать машинку через удлинитель;
• с точки зрения безопасности и дизайна, лучше предпочесть установку внутренней розетки. При этом все места соединений хорошо изолировать;

Для установки в ванной выбирайте внутренние розетки

• холодные стены, на которых часто выпадает конденсат, малопригодны для установки розеток;
• розетку устанавливают как можно дальше от источников воды: умывальника, ванны. На расстояние не менее 60 см;
• если в доме есть малыши, то розетка устанавливается на высоту, на которую ребёнок не дотянется;
• от розетки до пола не допускается расстояние меньше 25 см;
• провода не должны иметь никаких скруток и клемм, даже скрытых под кафелем. Клеммы могут иметь только источники освещения. Вся коммутация должна располагаться за пределами ванной комнаты;

Устанавливайте электроприборы как можно дальше от источников воды

• под ванной или душевым поддоном нельзя размещать электроприборы;
• оборудование повышенной мощности обязательно должно иметь УЗО и подключение к заземлению.

Какое количество розеток в ванной комнате оптимально?

Размещение розеток и их количество каждый хозяин определяет сам. Все зависит от того, какой электрический прибор будет использоваться в том или ином месте. Как правило, розетки устанавливаются для мелких бытовых приборов – фен, электрическая бритва, и, конечно же, стиральная машина. Если ванная или душевая кабина требуют подключения к сети, то для них устанавливается отдельная розетка. Двойную розетку с общей рамой стоит устанавливать только для мелких бытовых приборов.

Как правило, розетки монтируют компактно, все размещают рядышком. Уместно будет образование блока по подключению приборов в ванной комнате. К этому блоку можно провести датчики и систему управления теплым полом, если таковая имеется. Также можно монтировать дополнительную защитную систему – выключатель для розетки. Он обесточивает систему.

Монтировать розетку для стиральной машины и других приборов на определенном расстоянии от пола можно и самому, но только в том случае, если у вас есть знания и навыки в данной сфере. Незнание законов физики и основных нюансов установки розетки может привести к плохим последствиям, которые могут нести угрозу жизни проживающих в квартире. Что делать, если специальных знаний и инструментов нет? В таком случае стоит обращаться к специалистам, которые профессионально и быстро выполнят всю работу.

Трансформатор может заменить УЗО

Кроме УЗО, в ванной может применяться защита при помощи гальванической развязки. Что такое гальваническая развязка – можете посмотреть в википедии или в умных книжках, а я скажу своими словами. По простому говоря, используется трансформатор (обычной или электронный), у которого на входе и на выходе – 220 В. Главное преимущество такой схемы – низкая опасность поражения при прикосновении к любому из выводов вторичной обмотки трансформатора, поскольку ток замыкания на землю будет крайне низким. Если трансформатор сделан хорошо, и изоляция между обмоткам выполнена качественно – вы даже пощипывания не почувствуете. Но лучше не пробовать.

Гальваническую развязку в жилых помещениях не применяют. Куда в квартире поставить трансформатор мощностью более 1 кВт? Сколько он будет стоить, весить и выделять тепла? Трансформаторы ставят там, где повышены требования к надежности питания – например, научные лаборатории или медицинские учреждения. Кстати, гальваническая развязка может быть реализована и на Онлайн ИБП, сделанного по трансформаторной схеме. Почитайте мою обзорную статью, как я испытал по полной программе ИБП Кехуа.

Как выбрать розетку для санузла

Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.

Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.

Таблица, с помощью которой можно подобрать розетку по подходящим параметрам. Примеры удачного выбора – устройства с маркировкой IP55 или IP65 (+)

Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.

Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.

В процессе выбора и покупки, а также после установки устройства лучше лишний раз убедиться в его целостности: на корпусе не должно быть трещин, а крышка должна плотно примыкать и с усилием открываться

Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получают влагозащищенные розетки компаний: Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.

Правила установки розетки

Исходя из требований, предъявляемых к расположению устройства в ГОСТе, выделим ключевые правила монтажа:

• Размещение розеток влагозащищенного класса IPх4 и выше допускается только в третьей зоне. Влагостойкий класс устройств предполагает наличие защиты от брызг воды в виде герметичных резинок и крышки. Также в самих отверстиях должны быть специальные шторки, предотвращающие попадание жидкости. Некоторые электротехнические изделия могут обеспечивать владельцу ванной безопасность даже при открытой крышке со вставленной вилкой. Речь идет об устройствах класса IPх6.
• Электропроводку необходимо маскировать в специальном гофре. Металлические трубы или скобы в данном случае запрещены. Также не рекомендуется проводить проводку в гофре под самой ванной, поскольку она не будет должны образом обеспечена от попадания воды.
• Для подключения устройства используется трехжильный медный кабель с сечением 2,5 мм. Проводник должен быть заземлен лишь для своей группы.

• Подключение осуществляется через дифференцированный автомат или УЗО с показателем напряжения до 30 мА. Специалисты рекомендуют эксплуатировать более чувствительные защитные агрегаты с мощностью 10 мА. Дорогостоящие устройства с таким уровнем тока зачастую приходится заказывать, поскольку в свободной торговле их редко можно встретить.

• Стиральная машинка может допускать утечку тока в пределах 1,5 мА на 1 кВт. Если же некогда исправный ТЭН начнет сыреть, то данный показатель может увеличиться до нескольких десятков мА. Что в конечном итоге будет приводить к регулярному выключению машинки-автомат. При этом утечка крайне мала, чтобы на нее реагировал УЗО, однако достаточно чувствительна для рук во время мытья под краном. К тому же ток будет постепенно способствовать образованию коррозии на трубах.

Как вариант, это может быть громоздкий вариант разделительного трансформатора. Впрочем, его габариты заставляют серьезно задуматься об установке УЗО.

Стоит также позаботиться и об установке системы уравнивания потенциалов. Заземление всех металлических компонентов в помещении ванной является необходимым условием для безопасности. Речь идет о стальном водопроводе, чугунной ванне, и прочих инженерных коммуникациях.
