Пошаговая инструкция по монтажу
Процесс установки новой розетки или замены старой не занимает много времени, но качественный монтаж может быстро произвести только профессионал, набивший руку.
Если вы занимаетесь этим впервые, каждый этап необходимо продумать заранее, а все действия должны быть аккуратными и неторопливыми. Приводим пример монтажа внутренней розетки, так как он считается наиболее сложным и трудоемким.
Шаг 1 – подготовка инструментов и материалов
Количество инструментов напрямую зависит от того, насколько объемными будут работы. Если процесс замены розетки является частью капитального или косметического ремонта, то нужно подготовить и «тяжелую артиллерию» — перфоратор для проделки штроб, дрель с коронками.
При простой замене устройства достаточно отвертки, плоскогубцев, кусачек и изоленты.
Галерея изображений
Фото из
Отвертка-тестер для проверки напряжения в сети
Специальный уровень для электриков
Комплект плоских и крестовых отверток
Кусачки для обрезки проводов
Кроме перечисленных инструментов, нужно подготовить рабочую одежду, х/б перчатки с изоляцией для работ с проводкой и защитную маску или очки, если потребуется штробить стены.
Шаг 2 – штробление стен под проводку
Создание штроб в кирпичной, бетонной или газобетонной стене является наиболее тяжелым и грязным этапом в ходе установки розетки или выключателя.
Приготовьтесь к тому, что работать придется в сложных условиях – уже после первых ударов перфоратора в воздухе повиснет густое облако пыли. Чтобы этого избежать, строители подключают к штроборезу пылесос, но домашние мастера предпочитают обходиться без него.
Рассмотрим, с помощью какого инструмента можно делать штробы в стенах, а также в цементной стяжке на полу, если часть проводки будет проходить под напольным покрытием.
Галерея изображений
Фото из
Профессиональный штроборез с пылесосом
Циркулярная пила с комплектом дисков
Мощный перфоратор или дрель
Ручной инструмент: молоток и зубило
Дрель пригодится и в конце штробления, для проделывания круглого отверстия под подрозетник. Для этого вместо сверла надевают цилиндрическую коронку нужного диаметра.
После «грязных» работ необходимо сделать уборку – вынести строительный мусор, вымыть помещение. Пыль может помешать при монтаже розетки.
Шаг 3 – установка подрозетника
Выполнять монтаж подрозетника лучше на стадии, когда стена оштукатурена, но плитка еще не приклеена.
При замене розетки действовать немного проще, так как штробить и пробивать ничего не нужно. Достаточно демонтировать старый корпус, открутить крепежные саморезы и вынуть подрозетник, который также лучше заменить.
Галерея изображений
Фото из
Этап 1 – очистка ниши под установку
Этап 2 – нанесение шпаклевки в розеточное отверстие
Этап 3 – «посадка» подрозетника на место
Этап 4 – уборка лишнего раствора
Только через 24 часа можно будет производить дальнейшие работы, так как раствор должен схватиться и прочно зафиксировать подрозетник.
Шаг 4 – монтаж и подключение розетки
Главный этап подключения заключается в работе с проводами, поэтому перед началом работ нужно обязательно обесточить силовую линию, выключив защитный автомат на квартирном электрощите.
Затем следует снять изоляцию с проводов и подготовить их для соединения. Для этого можно воспользоваться кусачками, бокорезами или клещами.
Чтобы присоединить провода к клеммам розетки, нужно снять декоративную крышку, отложить крепежные винты и найти необходимые клеммы – напротив каждой есть условное обозначение
При подключении обязательно учитываем цветовую маркировку проводов.
С ее помощью гораздо легче определить назначение каждого отвода:
- фаза – белый цвет изоляции;
- ноль – голубой, синий;
- заземление – желто-зеленый или зеленый.
Прикручиваем провода в клеммниках и аккуратно укладываем их внутри коробки, стараясь не пережать и не перегнуть. Затем вставляем корпус и закручиваем крепежные винты. В последнюю очередь надеваем декоративную планку.
После установки обязательно производим тестирование – подаем ток на линию и индикаторной отверткой или мультиметром проверяем напряжение в сети. Если все в порядке, заканчиваем облицовку стены или приводим в порядок участок около электроточки.
Процесс монтажа накладной розетки гораздо легче. Она обычно устанавливается с наружной проводкой, то есть не нужно штробить стены и монтировать внутренний подрозетник. Перед установкой точно так же разбирается корпус и подсоединяются провода.
Это интересно: Подключение электродвигателей для струнонавивального станка: освещаем детально
Установка розетки в ванной. Расположение и расстояния.
Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.
Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.
Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.
Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96 – скачать можно здесь.
В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.
Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.
Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.
В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.
Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.
Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.
В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.
Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.
Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.
Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.
Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.
2 Касательно электропроводки — рекомендуется ее делать скрытой.
Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.
3 Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.
Рекомендуемое сечение кабеля — 2,5мм2.
4 Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.
Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.
Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.
УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.
Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.
Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.
В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.
А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.
5 В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.
Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:
Источник
Как правильно установить розетку в ванной комнате
Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.
Расположение розеток в ванной комнате
Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.
И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

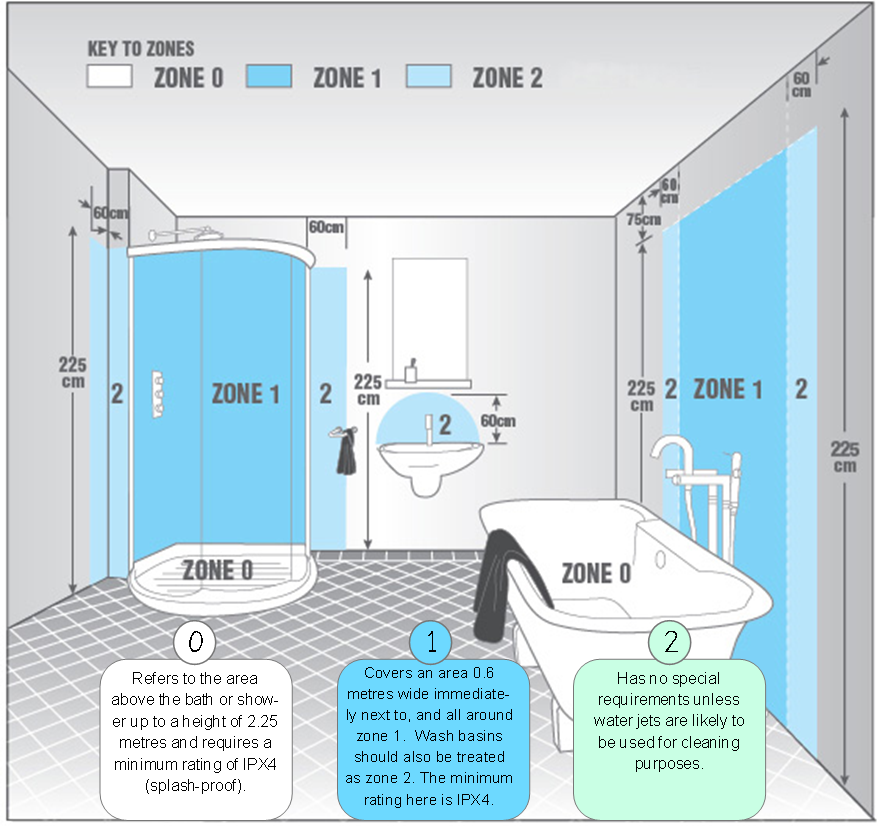

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96
Итак:
- Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
- Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
- Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
- Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
- Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.
Технические условия для подключения электроприборов в ванной комнате
Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.
Итак:
Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.
На фото представлены розетки открытого типа исполнения
- Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
- Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
- Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.
Автомат УЗО на 30мА
Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате. Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом
При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

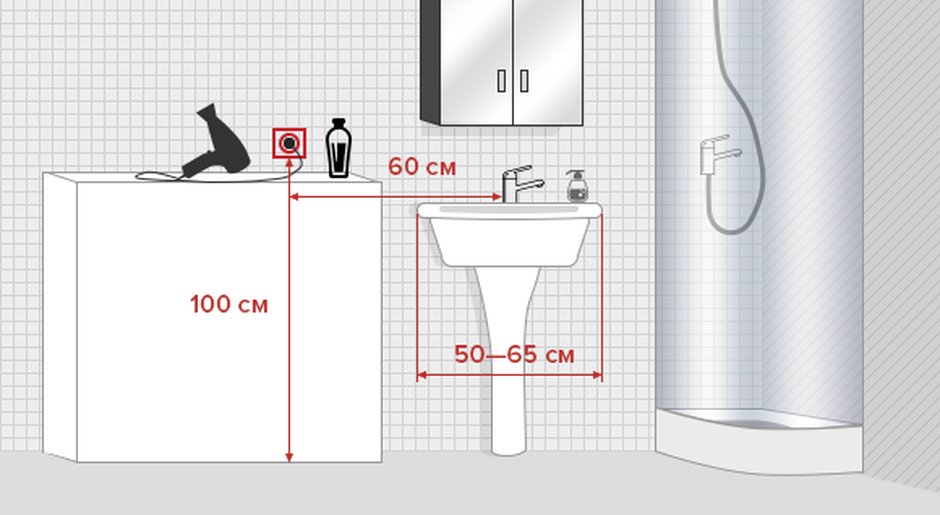

Параметры расстояния при установке розеток
Существуют определенные расстояния, минимальные значения которых важно соблюдать при монтаже электротехнических устройств. К ним относятся следующие нормы:
- Высота размещения от пола должна составлять не менее 1,3 м;
- Минимально допустимое расстояние до элементов зоны 0 составляет 0,6 м.
При установке розеток в ванной следует помнить простые, но важные правила
При условии, что помещение не позволяет выдержать эти параметры, хозяевам следует отказаться от идеи установки розетки в ванной комнате. Либо же попытаться перенести ее на другую стену.
При соблюдении всех необходимых требований и правил безопасности, установка розеток в ванной комнате все же возможна. Однако само устройство при этом должно быть влагозащищенным, а в помещении стоять система УЗО.
Деление ванны на зоны по электробезопасности
Как бы не было защищено устройство от влаги, лучше избегать риска и не монтировать розетку вблизи источника воды. В своей работе специалисты учитывают деление ванны на участки электробезопасности.
Такое зонирование комнаты с повышенной влажностью зафиксировано в документах ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).
- «0» Красная зона – занимает внутреннюю часть душевой кабинки, ванны, раковины. Монтаж розеток любой маркировки запрещен.
- «1» — Это зона в ванной под раковиной и сверху чаши, где монтировать розетки с мощностью 220В запрещено. Допускается через автомат подключение бойлера с маркировкой класса не ниже IPX5.
- «2» — Пространство 0,6 м от чаши, от кабины и вокруг раковины. В этой зоне розеток нет. Устанавливаются приборы (бойлеры, светильники, зеркала), подключаемые в точку питания с зоны «3».
- «3» — Самая удаленная зона от источника воды. Розетки не ниже IP44 и IP54 монтируются здесь.
В крохотной комнате может не остаться пространства под зону «3». В этом случае точки питания под электроприборы выносятся за ее пределы. Для удобства они размещаются вблизи двери снаружи комнаты.
Электробезопасное зонирование ванны актуально до высоты 2,25 м. Если высота комнаты больше, то подключить бойлер или стиральную машинку можно на высоте 15-20 см от потолка. Это может быть актуально в малогабаритной ванной комнате.
Если бытовая техника подключается к индивидуальным автоматам на центральном щитке, то это смягчить требования к строгому расположению розеток по зонам. Но предпочтение все же отдается «3» зоне.
Пошаговая инструкция по монтажу
Процесс установки новой розетки или замены старой не занимает много времени, но качественный монтаж может быстро произвести только профессионал, набивший руку.
Если вы занимаетесь этим впервые, каждый этап необходимо продумать заранее, а все действия должны быть аккуратными и неторопливыми. Приводим пример монтажа внутренней розетки, так как он считается наиболее сложным и трудоемким.
Шаг 1 – подготовка инструментов и материалов
Количество инструментов напрямую зависит от того, насколько объемными будут работы. Если процесс замены розетки является частью капитального или косметического ремонта, то нужно подготовить и «тяжелую артиллерию» — перфоратор для проделки штроб, дрель с коронками.
При простой замене устройства достаточно отвертки, плоскогубцев, кусачек и изоленты.
Требования к размещению
Чтобы правильно установить стиральную машину, помимо использования правильного оборудования, важно грамотно выбрать место размещения розетки. В этом опросе большое значение имеет не близость к бытовому прибору, который будет к ней подключаться, а удаленность от источников воды и высота над уровнем пола. Как правило, в ванной комнате существует всего 1-2 безопасных места для установки розетки
Как правило, в ванной комнате существует всего 1-2 безопасных места для установки розетки.
Чтобы определить, куда вывести кабель от распределительного щитка, нужно учитывать следующие факторы:
- В ванной комнате электрические розетки для подключения бытовых приборов устанавливают на высоте не менее 60 см от пола. Это требование необходимо соблюдать, чтобы обезопасить жизнь домочадцев и защитить дорогостоящее оборудования от поломок. Если высота установки меньше 60 см, при обильных протечках или прорывах труб вода может вступить в контакт с электричеством, спровоцировав экстренную ситуацию.
- В помещениях с повышенной влажностью розетки размещают не ближе 60 см от объектов, являющихся источниками брызг или источников воды. Такое расположение снижает риск попадания влаги на электрическое оборудование, делая эксплуатацию бытовых приборов более безопасной.
Интересно! При проектировании проводки по ванной комнате, это помещение условно делят на 4 зоны. Нулевая или красная зона располагается вокруг ванны или душевой кабины, там никакие электрооборудование устанавливать нельзя.
Первая зона практически совпадает по расположению с нулевой, но тут можно устанавливать оборудование с мощностью до 12 В, необходимое для функционирования сантехники. Вторая или желтая зона размещается через 0,6 м, в ней устанавливаются водонагревательные приборы. В зеленой зоне на расстоянии 2,4 м от источника брызг располагают розетки и остальные бытовые приборы, питающиеся от электросети.
Удлинитель – это опасно
Удлинитель использовать на кухне небезопасно: есть риск попадания влаги. Об этом можно забыть, если им постоянно пользоваться на работе, в зале, спальне, коридоре, балконе. Часто его приходится использовать и на кухне
Тем не менее, размещать его здесь надо с максимальной осторожностью, в случае крайней необходимости. Запрещено такое его расположение, как на удобной подставке раковины. Раковина однозначно не подходит для этого
Также не разрешается располагать его в укромном, неприглядном месте под пластиковыми водопроводными трубами. Он может разогреваться при поломке и повреждать трубы, открывать доступ тока к воде. Категорически запрещено расположение удлинителя под краном, пусть и самым надежным, рядом с газовыми приборами (ближе, чем в полуметре)
Раковина однозначно не подходит для этого. Также не разрешается располагать его в укромном, неприглядном месте под пластиковыми водопроводными трубами. Он может разогреваться при поломке и повреждать трубы, открывать доступ тока к воде. Категорически запрещено расположение удлинителя под краном, пусть и самым надежным, рядом с газовыми приборами (ближе, чем в полуметре).
Розетка для посудомоечной машины
Это должен быть качественный переходник в обязательном порядке. При покупке корпус, толщина провода, штепсель должен быть оценен покупателем по достоинству. Если части корпуса плохо зафиксированы, провод тонкий, а штепсель вылит из резины с явными дефектами, разумно поискать другой вариант. И не зная названий торговых марок, при визуальном осмотре можно составить правильное мнение о предлагаемом товаре.
Выбираем провода
Подключать влагостойкие электрические розетки следует при помощи трехжильного кабеля с двойной изоляцией. Каждый проводник такого кабеля имеет собственную маркировку в виде разного цветового оттенка, облегчающего процесс монтажа. По правилам, фазный провод окрашен в коричневый цвет, заземление — в желто-зеленый, а нулевой — в голубой или синий.
Стоит подключать розетки в помещении посредством медных кабелей, которые:
- меньше поддаются окислению;
- отличаются гибкостью, позволяющей с легкостью присоединить кабель к соответствующим контактам;
- имеют способность выдерживать значительные нагрузки;
- оказывают небольшое контактное сопротивление при подключении к розеткам, автоматам.
Жилы медных кабелей могут состоять из целого пучка скрученных кабелей или одного толстого провода. Больших различий между ними нет, но толстый провод отличается меньшей гибкостью, поэтому будет несколько сложно подключить розетку близко к полу. А скрученные провода при подключении к электроточке потребуют покрытия припоем
Также следует обращать внимание на диаметр провода, который будет напрямую зависеть от количества приборов, подключаемых к розетке
Спальня
Переходим к спальне. По логике предыдущих помещений, у входа с одной из сторон от двери, опять ставится проходной выключатель основного света.
Над кроватью в обязательном порядке располагаются два светильника, каждый со своим одноклавишником.
Рядом с ними в этом же блоке монтируется проходной выключатель для света на потолке.
Возле прикроватной тумбочки, с каждой из сторон, не помешает блок из розетки 220В и специальной розетки для USB зарядки телефонов.
Электропитание кондиционера в спальне выводится по желанию.
В откосах неизменно должны присутствовать одна или две розетки. Плюс здесь же, но с другой стороны от розеток, еще один выключатель света люстры на потолке.
Все по такой же схеме, как и в гостиной.
В углу возле окна, где расположена учебно-рабочая зона со своим компьютером, та же компоновка, что и рассмотренная ранее:
под столом — 3 розетки и вывод под витую пару
сверху, за компьютером – блок из 4-х розеток
На стене противоположной от кровати, обычно вешают телевизор, а внизу ставят ресивер, игровую приставку, плюс другие современные гаджеты и девайсы.
В этой зоне снизу делаете блок из 4-х розеток, а сверху практически повторяете схему гостиной:
2 розетки
ТВ кабель
2 витые пары
На этом в принципе достаточно. Итого в спальне имеем:
3 проходных выключателя
2 простых выключателя
2 розетки под USB зарядку
TV кабель
2 витые пары
15 розеток
Установка
Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:
- перед установкой линия оснащается отдельным автоматом для аварийного отключения;
- каждая розетка имеет отдельное подключение с обособленным проводом;
- розетка комплектуется кабелем заземления и оснащается крышкой;
- располагаться прибор должен не ближе 60 см от источников воды;
- монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.
Для установки потребуются следующие инструменты:
- индикатор для измерения напряжения;
- отвертка крестовая;
- нож или специальный инструмент для удаления изоляции;
- уровень;
- дрель;
- плоскогубцы.
Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:
- Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
- Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
- После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
- Финальным шагом будет установка корпуса на отведенное место и подача электричества.
Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода. Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:
- проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
- установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.
Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.
При монтаже следовать технике безопасности:
- монтаж проводится в обесточенной квартире;
- провода проверять индикатором перед подключением;
- нельзя допускать контакта с оголенными проводами.
При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

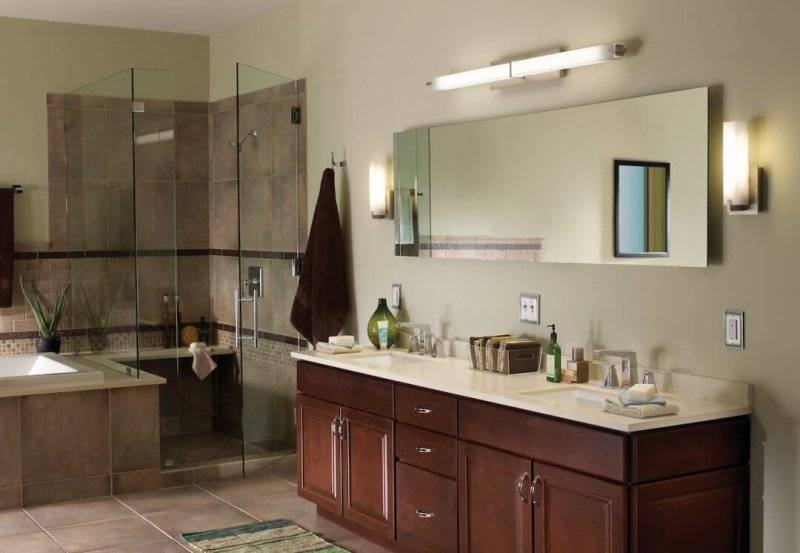

Розетки в ванных помещениях можно и нужно устанавливать.
Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока
Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.
