Установка розетки с заземлением – правила и рекомендации

Техника безопасности при работе

Правила техники безопасности состоят в следующем:

• Все работы, связанные, с источниками напряжения, проводятся только при полном обесточивании линии. Изначально выполняем все подготовительные мероприятия, выборку штробы, монтажного отверстия и укладку проводов.
• Каждый провод, который предполагается подключать, нужно проверять, фаза это или ноль, в независимости от маркировки изоляции. Инструмент, который будет задействован в работе, должен иметь заизолированные рукоятки.
• При необходимости удлинения провода стоит исключить скрутки проводов, и использовать специальные быстроразъемные клеммы.
• Для монтажа подрозетника нужно следить, чтобы провод не повредился.
• При работе специализированным электроинструментом использовать только тот, что подходит по номинальной мощности и силой тока.

Соблюдение всех требований по электробезопасности и правил монтажа позволит оградить себя от нежелательных последствий и проблем, связанных с повреждением электропроводки, розеток, выключателей. И таких пагубных последствий, как возгорание элементов, при неправильной установке.

{SOURCE}

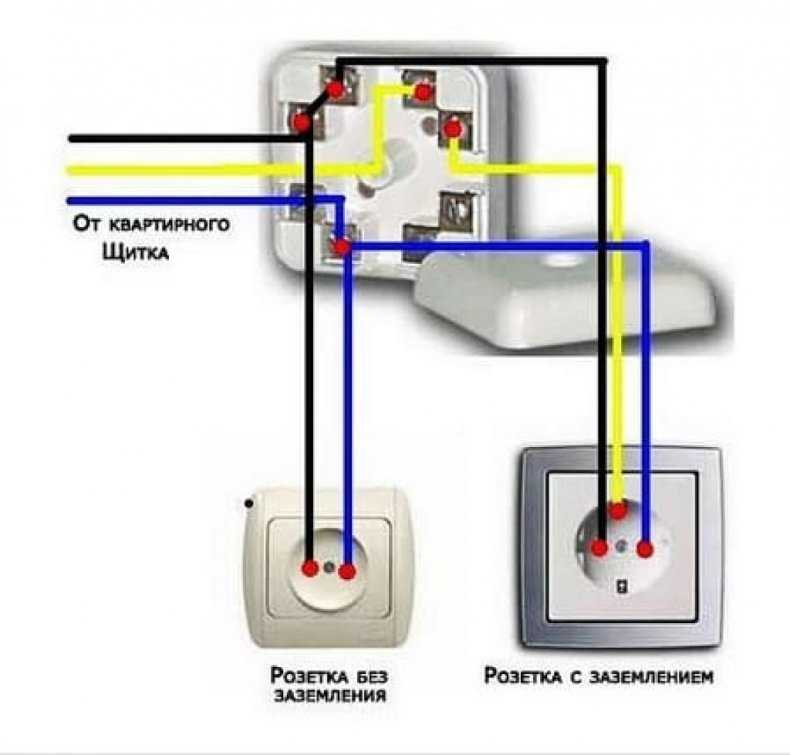

Подключение двойной розетки с заземлением

Порядок действий для подключения двойной розетки точно такой же, как и для обычной, если это модель для одного подрозетника. В ней делается один заземляющий контакт на обе розетки, поэтому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.

Другое дело, если двойная розетка набрана из двух ординарных, расположенных рядом друг с другом. В таком случае заземление надо рассматривать как сделанное для двух отдельных точек и монтаж заземляющего провода производится несколько иначе, чем фазы и ноля.

Различие в том, что зачастую подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предыдущей. Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является потенциальной угрозой получить удар электрическим током, в отличие от выхода из строя провода заземления.

Чтобы этого избежать, перед тем как подключить двойную розетку, набранную из ординарных, заземляющий провод прокладывают цельным куском до последней точки подключения, а напротив предыдущих делают скрутки, от которых заземление уже идет на заземляющие контакты.

Если заземляющего провода в розетке нет

Здесь все зависит от того, где именно нужно выполнить подключение розетки с заземлением – в частном доме или многоквартирном. Во втором случае еще надо узнать, есть ли заземляющая шина в этажном щитке – вполне может быть ситуация обратная предыдущей – когда проводка в квартире старая, а этажный щиток уже переделан под новые стандарты и в нем есть шина для подключения PE проводника.

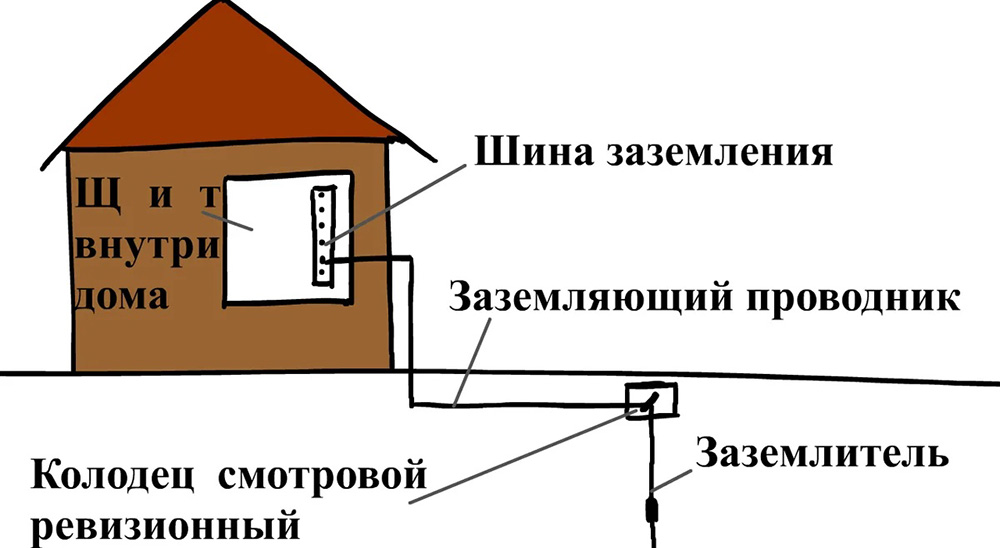

Если в этажном щитке нет заземляющей шины, то заземление розеток самостоятельно сделать не получится. Если точнее, то сделать можно, но это будет нарушением – вмешательством в утвержденную схему дома и т.п.

Как итог – если заземления нет, то надо собираться всем жильцам дома и писать коллективное заявление, чтобы сотрудники ЖЭКа провели все необходимые работы. Других вариантов сделать все законным способом не существует.

Также выбор способа подключения зависит от того, нужно заземлить одну розетку или сделать заземление всех, которые есть в квартире. Если к одной розетке можно подвести заземление внешней проводкой, то при необходимости переделки всех точек в квартире, придется проводить масштабные работы по замене электропроводки, которые обычно делаются только при капитальном ремонте.

Заключаются они в том, чтобы извлечь из стены старую проводку, а на ее место установить новую, в которой кроме всего прочего будет еще и заземляющий провод. Рассматривать при этом вариант, когда будет просто добавлена жила заземления не стоит.

Проводка, скорее всего, старая сама по себе, плюс, обычно отсутствует точная схема разводки кабелей внутри стены, поэтому сделать новые штробы под заземление, не повредив старые провода достаточно проблематично.

Что такое заземление

Термин «заземление» произошёл от «земля, почва, грунт». Именно они служат отводом для тока, который стекает по организованной цепи. В технической литературе заземление определяется как преднамеренное электрическое соединение металлического корпуса с заземляющим контуром. Простыми словами, заземлить оборудование, значит, преднамеренно перевести ток с корпуса электрического оборудования на специально созданный контур, который погружён в грунт.

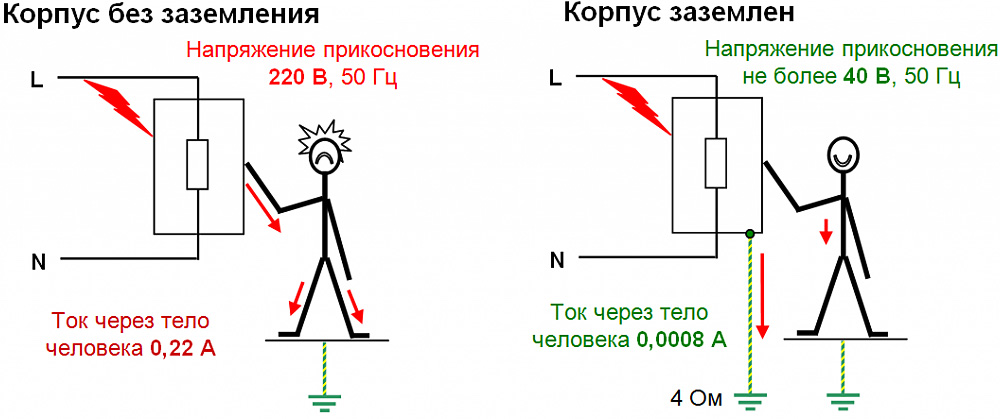

Когда человек касается корпуса электроприбора, который находится под действием высокого потенциала, по его телу в землю течёт ток. Иными словами, человек становится звеном в цепочке. Какую роль играет при этом заземление? Благодаря тому, что корпус электроприбора через проводники и металлические штыри соединён с грунтом, то есть заземлён, потенциал уменьшается до показателей, безопасных для жизни и здоровья.

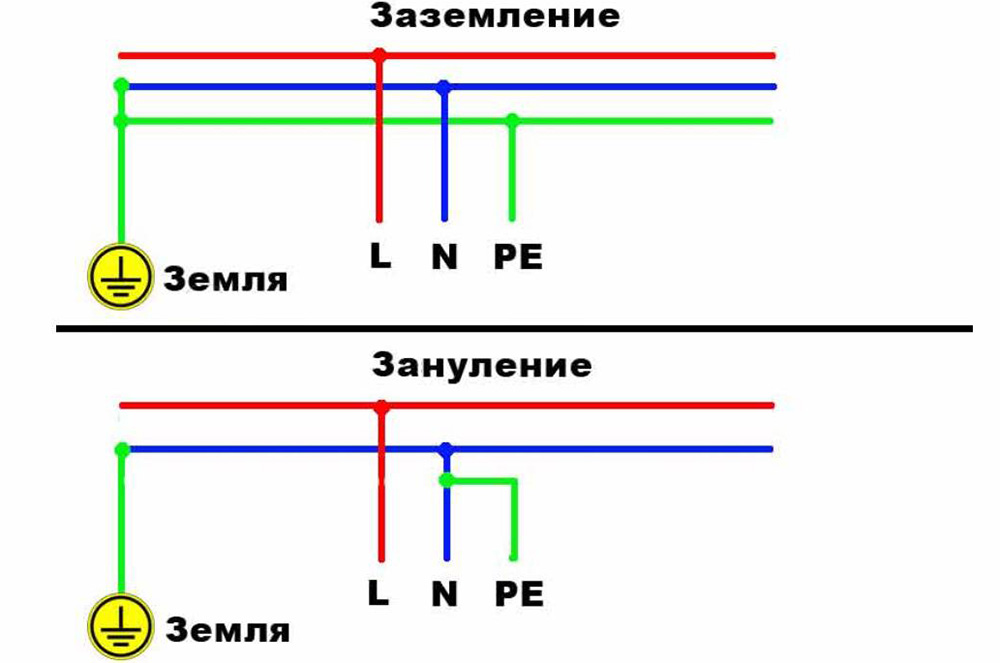

Определившись, для чего необходимо заземление, стоит выяснить, в чём разница между заземлением и занулением.

При занулении электрооборудование, которое потенциально может контактировать с человеком, подключают к нулевой жиле электрического щитка. Иными словами, подсоединяемый к земле контакт на корпусе должен быть подключён к нулю. Разница между заземлением и занулением такова:

1. Первое отводит токи в грунт, второе – в электрический щиток.
2. Заземляющий проводник уменьшает напряжение до безопасных значений, зануляющий ведёт ток к автомату, не оказывая влияния на его параметры.
3. Создать заземление можно самостоятельно. Для зануления потребуется помощь специалиста.

Какие инструменты потребуются для установки розетки с заземлением

Для установки розетки с заземлением вам потребуются следующие инструменты:

• Отвертка — используется для откручивания винтов на розетке и фиксации проводов.
• Кусачки — необходимы для обрезки и обнажения проводов.
• Плоскогубцы — помогут вам сжать провода и установить их в зажимы розетки.
• Щипцы для снятия изоляции — используются для удаления внешней изоляции с проводов.
• Тестер — необходим для проверки наличия напряжения в проводах и корректности подключения.
• Электроотвертка с зажимом для биты — поможет вам быстро и безопасно закрутить винты на розетке.
• Измерительная лента — используется для измерения расстояний и маркировки мест установки.

Обязательно убедитесь, что все инструменты находятся в исправном состоянии и соответствуют стандартам безопасности.

Запрещенный способ подключения заземления в розетки

Некоторые «специалисты» нулевой провод используют как заземляющий («зануление»). Это достигается установкой перемычки между заземляющим контактом и рабочим нулем. Такой метод заземления нарушает правила установки электроустановок.

Смысл весь в том, что на вводе в жилое помещение есть коммутационный аппарат (двухполюсный автомат или пакетник), который коммутирует как фазу, так и ноль. Использовать коммутационный аппарат в вышеуказанном случае категорически запрещено!

Розетка с таким заземлением несет в себе опасность как устройству, включенному в нее, так и человеку, который находится рядом с таким устройством (розеткой). Это объясняется тем, что при нарушении целостности проводника ноль, под напряжением фазы окажется корпус прибора, который включен в розетку. Электроприбор будет казаться обесточенным, т. е. не работающим. Но это будет ошибочным выводом, т. к. такой прибор несет в себе опасность.

В старых домах жилы проводов не отличаются по цвету. Электрик может перепутать фазу с нулем и электроприбор, подключенный в розетку, окажется под фазным напряжением, что приведет к печальным последствиям. В лучшем случае произойдет короткое замыкание и сработает автомат. В худшем – поражение электрическим током.

Таким образом, розетки с заземлением являются важным элементом безопасности электрической системы жилого дома или квартиры. Они обезопасят электроприборы и человека от возможных трагических последствий.

Проверка наличия заземления

Первым этапом перед тем как проверить есть ли заземление в розетке будет отключение подачи тока во всем доме. Выберите нужное соединительное устройство и снимите крышку. Визуальный осмотр поможет сделать предварительное заключение. Наличие двух жил говорит об отсутствии защиты, перемычка от «0» до клеммы под контакт с заземлением – это очень опасный вариант. Потребуется срочная реконструкция всей проверки электропроводки.

Можно проверить заземление в розетке мультиметром это точнее укажет на состояние электромонтажа розеточных установок. Сначала установите действующее соединение с контуром, затем:

• включите автоматы на щитке,
• установите нужный режим тестера,
• замерьте Между «фазой» и «0» напряжение,
• последовательно между «фазой» и «землей».

Присутствие напряжения даже с небольшой разницей говорит о наличии защиты «земля». При отсутствии показателей на дисплее должно Вас насторожить. Теперь вы знаете как проверить наличие заземления в розетке после подключения. Можно провести эти работы самостоятельно, но правильно будет доверить электрику с наличием допуска к проведению данных работ.

Окончательный вердикт для соединений методом шлейфа

В ПУЭ четко прописаны нормативы, которые дают безапелляционные рекомендации:

1. Пункт 7.144 – чтобы подключать открытые проводящие части элементов к заземляющим и нулевым проводникам необходимы отдельные ответвления. Соединять защитные проводники последовательным способом нельзя.
2. Пункт 1.26 ответвления выполняют в коробке, если она соответствует проведению таких работ или в корпусе электрического изделия, розетка к ним относится.

Чтобы не возникло возгорания, если проведено шлейфовое подключение розеток, нужно в обязательном порядке рассчитать нагрузки, которые будут испытывать потребители.

1. Дополнительные контакты в проводниках являются слабыми звеньями.
2. Розетка рассчитана на потребление номинального тока в пределах 16 А. При подключении такой нагрузки, негативных воздействий не будет. Если включить приборы во все точки, не выдержит кабель из-за суммарного тока, превышающего номинальное значение.
3. Когда хозяин планирует включать в одной комнате аудиотехнику, телевизор, компьютер – не особо мощные приборы, бессмысленно подводить для них отдельные точки.

Для целого дома, если в нем появилось много техники, бытовых приборов, сантехнического оборудования, лучше не нарушать электротехнических правил. Нужно сделать все розетки автономными, тогда не придется при включении новой электропечи, мультиварки или гриля задумываться, насколько опасна, одновременная работа мощных приборов, какие последствия в целом ожидают от перенагрузки электросистемы. Сколько бы ни было затрачено средств на надежную проводку, это будет выгодней по сравнению с ремонтом квартиры после пожара, если останется, что восстанавливать.

Разновидности и установка коробок для внутренних розеток.

Совсем другой принцип установки используется для внутренних розеток. При их креплении обязательно используется коробка. Это специальная коробочка цилиндрической формы в которую помещается корпус самой розетки.

Раньше использовались металлические коробки. Делалось углубление в стене на месте вывода электрической проводки, если стена облицована кафельной плиткой — плитка разрезалась или высверливалось отверстие необходимого диаметра. В него монтировалась при помощи алебастра коробка и выводились контактные провода. Уже затем, в коробку крепилось средство подключения конечных потребителей или выключатель для подключения напряжения к люстре.

В настоящее время, с появлением в широком обиходе пластика, коробки стали изготавливать из него. В такой коробке розетка хорошо держится как при помощи распорных лапок, так и прикрученная шурупами. Еще одно достоинство такой коробки это её бюджетная цена.

Если есть необходимость поставить несколько розеток – коробки легко соединяются между собой в блок.

В зависимости от материала стен, в которые планируется монтировать установочную коробку, выпускаются и коробки различных модификаций.

Обычные коробки используются для монтажа, например, в кирпичные стены. Для этого высверливается при помощи коронки отверстие на месте вывода электропроводки и будущей розетки или выключателя. Уже в это отверстие при помощи алебастра закрепляется коробка заподлицо с поверхностью стены, в которую выводится проводка.

Если планируется монтировать коробку в стену из гипсокартона, то необходимо использовать специальную коробку «с ушками» как на фото ниже.

Высверливаем в гипсокартоне отверстие диаметром 68 мм. и вставляем в него коробку. Закручивая шурупы, ушки с обратной стороны гипсокартона поджимают коробку и прочно закрепляют её на месте. Свободное пространство между гипсокартоном и стеной должно быть не менее 45 мм., чтобы коробка полностью утопилась и встала заподлицо с наружной поверхностью гипсокартона.

Обратите внимание: современные розетки, продающиеся в магазине, практически все рассчитаны на пластиковые установочные коробки с внутренним диаметром 65 мм. и не всегда подходят для металлических (старых) коробок

Внутренний диаметр металлической коробки 68 мм

Расширения лапок современных розеток не хватает, чтобы закрепить корпус в старой коробке. Поэтому, при покупке розетки в  магазине уточняйте, подходит ли она для старых коробок

Внутренний диаметр металлической коробки 68 мм. Расширения лапок современных розеток не хватает, чтобы закрепить корпус в старой коробке. Поэтому, при покупке розетки в  магазине уточняйте, подходит ли она для старых коробок.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр;
• отвертка;
• стальные рейки;
• плоскогубцы;
• кусачки;
• нож;

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка;
• соответствие проводов и клемм;
• целостность линии к контуру;
• прочность крепления корпуса;
• надежность фиксации крышки.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Классификация розеток

В зависимости от назначения и конструкции они могут быть разделены по нескольким основным признакам.

Контакты для заземления

В основном применяются розетки трех типов с цилиндрическими контактными гнездами:

1. Типа C – с двумя контактами, используются для подключения устройств, не требующих заземления: пластмассовых и с двойной изоляцией.

К ним подходят только два провода – фаза и ноль.

2. Типа F — получили наибольшее распространение в России, имеют два силовых и два заземляющих контакта.
3. Тип E — встречается сравнительно редко, имеют два силовых и один штыревой заземляющий контакт. Для подключения потребителей требуется вилка совпадающей конструкции.

Встречаются и множество других, имеющих щелевидные гнезда, в основном производства английских и скандинавских фирм.

Количество фаз

Наиболее распространены однофазные, рассчитанные на напряжение 250 В и номинальный ток 16 А.

Имеют исполнения для наружной и внутренней установки.

Трехфазные устанавливаются в основном в частных домах для подключения профессионального и мощного оборудования: стиральных машин большой производительности, обрабатывающих станков, скважинных насосов и т.д.

Номинальное напряжение 400 В, номинальный ток полюсов обычно 16 или 32 А.

Степень защиты

Безопасность эксплуатации розеток обеспечивается конструкцией, защищающей от проникновения внутрь посторонних предметов и влаги в соответствии с ГОСТ 14254 – 2015.

В жилых помещениях достаточно устанавливать изделия с защитой степени IP22 – первая цифра означает защиту от попадания внутрь предметов диаметром больше 12,5 мм, а вторая – защиту от попадания капель.

• Для детских помещений устанавливаются розетки с IP43 – безопасный диаметр более 1,0 мм, выдерживают обрызгивание.
• Для ванн и душевых рекомендуется IP44 – диаметр 1,0, выдерживают сплошное обрызгивание.
• Для уличной установки требуется исполнение IP55 – пылезащищенное, невосприимчивое к воздействию водяной струи.
• Для повышения защищенности в розетках устанавливаются специальные подвижные шторки, закрывающие контактные отверстия от воздействия окружающей среды.

Блоки розеток

Розетки бывают не только одиночные, но и двойные, даже тройные, позволяющие подключать из одного места несколько приборов. При установке таких изделий отпадает надобность в переносках и «тройниках», ухудшающих дизайн помещения.

Существует также возможность установки в одном месте еще большего количества розеток, имеющих общую декоративную рамку. Такой блок может объединять до шести одиночных розеток.

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются  п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод  совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.

Рис. 1: пример аварийной ситуации в TN-C системе

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

• Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
• Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
• На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

Рис. 2. Принципиальная схема подключения TN-C-S

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Рис. 3: принципиальная схема подключения TT

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления  от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в  квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.
