Установка розетки для стиральной машины в ванной комнате: обзор технологии работ

Осуществляем подготовку

Прежде всего выполняем подготовительные работы: выбираем идеальное месторасположение для установки. Самые распространенные места — это ванная комната и кухня. При выборе точки, куда можно будет установить стиральную машину автомат, следует придерживаться таких факторов:

• близкое расположение водопровода, канализации и электрической сети, чтобы осуществить подключение бытового прибора;
• гармония с окружающим интерьером;
• ровная поверхность покрытия пола;
• удобная установка и эксплуатация.

Среди пользователей иногда разгораются споры о месте расположения агрегата. Одни утверждают, что подключение стиральной машины на кухне — это лучший вариант ее установки, другие отдают предпочтение ванной комнате.

В некоторых городских квартирах эта комната довольно небольших размеров, в таком случае можно поместить вашу помощницу под раковину, только до покупки сделать необходимые замеры, чтобы правильно подобрать высоту.

Специалисты имеют свою точку зрения в вопросах установки:

1. Стандартное размещение — в ванной комнате, где легкий доступ к коммуникациям, а пол выложен плиткой.
2. Кухня считается приемлемым вариантом, чтобы сэкономить место в маленькой ванной комнате, но на этом плюсы заканчиваются.
3. Установка в прихожей как крайний вариант. Плюсы — нет нужды искать место на кухне или в ванной, минусы — нужна дополнительная прокладка коммуникаций, и подключение к сети водопровода будет проблематичным.

Когда продуманы все варианты и выбрано место установки, то приступаем к следующему этапу подготовки — демонтажу деталей стиралки, выполняющих роль стопоров, демпферов во время транспортировки.

В первую очередь удаляем транспортировочные болты, затем распорные бруски из дерева, страховочные скобы. В инструкции по эксплуатации вы найдете пункт «как самостоятельно разблокировать бытовой прибор», где все подробно описано.

Технология монтажа точки подключения

На момент установки розетки в электрическом щитке уже должен стоять автомат или УЗО, а сам провод выведен в санузел.

Прежде чем приступать к монтажу точки подключения, следует убедиться, что провод находится не под напряжением, прикоснувшись к зачищенным от оплетки концам кабеля индикаторной отверткой

Шаг #1 — прокладка кабеля и монтаж подрозетника

Для выполнения скрытой проводки в полости стены с помощью перфоратора проделывают штробу. Ее прокладывают по наименьшему пути под потолком параллельно напольной поверхности.

К розетке линию опускают строго вниз перпендикулярно. Проводку фиксируют в штробах с помощью дюбель-хомутов.

Чтобы наметить место размещения розетки, к центру проложенной полосы прикладывают корпус устройства. С помощью маркера делают отметки для сверления отверстия. Наметив точку размещения розетки, с помощью перфоратора, оснащенного коронкой D 68 мм, проделывают отверстие в стене.

С помощью полого сверла можно быстро и экономно проделать в стене отверстие большого диаметра под установку подрозетника стандартного посадочного размера

Стенки проделанного отверстия зачищают от остатков пыли и раздробленных элементов стены. В подготовленное посадочное место монтируют подрозетник.

Выбор подрозетника зависит от типа стены. Для установки в бетон применяют монтажные блоки без каких-либо элементов фиксации. Для гипсокартона – пластиковые стаканы, оснащенные прижимными пластинками для возможности фиксации с тыльной стороны листа. Подробнее о технологии монтажа подрозетника можно прочесть в другой статье.

Зафиксировав подрозетник в стене с помощью прижимных лапок, либо посредством нанесения на поверхность шпаклевочного или алебастрового раствора, очищают внутреннюю полость коробки и выводят провод

В установленном подрозетнике будет скрываться клеммный блок для соединений с электропроводкой, спрятанной в стене.

Шаг #2 — подключение клеммного блока

С корпуса розетки снимают декоративные элементы, оставляя только клеммный блок. На клеммах ослабляют крепежные болты, с помощью которых будут фиксироваться оголенные концы подведенных жил.

Концы электрокабеля с помощью кроссировочного ножа или бокореза зачищают от оплетки, направляя их в противоположную сторону движению инструмента

Для удобства подключения изоляция подводимых проводов выполнена разным цветом. Провод заземления окрашен в зелено-желтую оплетку, фазный представлен красной или коричневой оболочке, а нулевой – в голубой или синей изоляции.

Выведенные из пластикового «стакана» концы проводов подводят к контактам и вставляют в клеммы. Фазный и нулевой провода подключают к токоведущим клеммам: фаза справа, нейтраль слева. Заземляющий проводник подсоединяют к клемме, обозначенной аббревиатурой «PE».

Жилу заземления присоединяют к верхней или центральной клемме, оснащенной «усиками», зафиксированными на корпусе устройства

Ни в коем случае не подключайте «ноль» на заземляющую клемму.Иначе в случае отгорания рабочего «нуля» в щитке, на корпусе подключенной к сети машины будет пробивать обратная «фаза».

Корпус розетки с подключенными контактами фиксируют к подрозетнику винтами или распорными лапками. После закрепления блока проверяют добротность соединения контактов и затяжку болтов на клеммниках.

На завершающем этапе устанавливают декоративную крышку.

Нюансы монтажа стиральной машины

Разметив в ванной бытовую технику больших размеров без учета некоторых нюансов, не создашь комфортную обстановку в комнате.

• Стиральная машинка, установленная на пол, покрытый гладкой плиткой, не будет стоять устойчиво. При вибрации она будет сдвигаться с места.
• Нужно будет удлинять стандартный шланг для слива, если расстояние от машинки до места слива больше 1,5 м. Он не должен состоять из кусков. В противном случае может быть течь.
• Расстояние от стиралки до точки питания не должно превышать 1,5 м. Заводского шнура электропитания у любой модели хватает на такое расстояние. Использовать удлинитель в комнате с повышенной влажностью опасно.
• Производителя советуют выставлять машинку на расстоянии 10 см от стены.

Принцип подключения машинки к электропитанию

Подключение к электричеству необходимо стиральной машине наравне с организацией водоснабжения и канализации. Все просто – без тока автомат не будет работать. Устанавливается «связь» техники с центральным энергопитанием через сетевой шнур и розетку. Первый идет в комплекте с новой стиралкой, а вторая устанавливается с учетом требований безопасности:

• напряжение – 220В;
• предельно допустимый ток нагрузки должен соответствовать мощности работающей техники с запасом;
• стационарная установка (для автомата выделяется отдельная розетка);
• отказ от удлинителей и переносок;
• включение в цепь устройства защитного отключения или заземления.

Важный параметр – соответствие розетки «запросам» бытовой техники. Узнать, сколько тока потребует машинка при эксплуатации несложно. Достаточно найти в заводской инструкции мощность стиралки, поделить данное значение на напряжение сети (220 В) и округлить. Как правило, требуются электроустановки на 6, 10, 16 или 25 Ампер. В идеале выбирается вариант с запасом – 16 или 25 А. Обязательное условие – наличие третьей жилы, заземления.

Если стиральная машина устанавливается в кухне, коридоре или спальне, то особых требований к обустройству розетки не будет. Другое дело, когда автомат используется в ванной или душевой. В таком случае необходимо продумать защиту точку от попадания влаги. Ориентиром выступает специальный документ – ГОСТ Р 50571-7-701-2013, в котором прописываются нормы и условия эксплуатации низковольтных электроустановок. Согласно ГОСТУ:

• разрешается устанавливать розетки в домашней ванной;
• запрещается монтировать электроустановки в ванных и душевых производственного и общественного пользования;
• необходимо подбирать розетку с влагозащитным корпусом.

Последний пункт считается определяющим. Нельзя забывать, что при использовании ванной или душевой возможно разбрызгивание воды, что чревато коротким замыканием и электрическим ударом. Второй момент – конденсат, который образовывается от водяного пара. Чтобы обезопасить свою жизнь и здоровье, необходимо защитить проводку специальным влагоустойчивым корпусом.

Приобретаем подходящий провод

Выбирая кабель для прокладки электролинии к бытовой техники, следует ориентироваться на стандарты и рекомендации. Так, для стиральных машин используются медные провода и скрытный способ прокладки. Это позволит безопасно эксплуатировать автомат, не боясь возгорания и случайного срабатывания УЗО. Сечение жил провода, используемого для питания стиральной техники, зависит от мощности устанавливаемого автомата. Как правило, достаточно 2,5 мм, но лучше взять с запасом, чтобы исключить перегрузки сети.

Если в квартире предусмотрена алюминиевая проводка с сечением жил в 1,5 мм, то лучше подумать о ее замене на более безопасную. Как минимум, стоит проложить новую ветку для стиральной машины. В противном случае кабель будет нагреваться, оплавлять изоляцию, что чревато возгоранием и пожаром.

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

• первая – объекты старого жилищного фонда не обеспечены системой заземления;
• вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

• Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
• Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
• Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
• Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Требования к проводке, УЗО и розетке

Чтобы обеспечить необходимую безопасность при эксплуатации точек подключения, важно правильно подобрать все составляющие

Выбор розетки

Розетки квалифицируются по мощности и количеству потребителей электричества. Для приборов, которые нуждаются в мощном электропитании, они устанавливаются с номиналом в 16 А. Корпус менее сильных порой начинает плавиться, что может привести к пожару или другим непредсказуемым последствиям. Для маломощных устройств, например, фена подойдет точка подключения номиналом 8 А.

Розетка, которую хотят установить в санузле, обязательно должна иметь повышенную защиту от влаги и крышку для исключения попадания брызг. Внутри она изолируется резиновыми уплотнителями, которые сводят к минимуму вероятность искрения между проводами. Кроме того, она должна иметь дополнительную контактную группу для заземления. Лучший вариант для ванной комнаты – устройство со встроенным УЗО.

Расчет сечения кабеля

Для правильного расчета сечения провода необходимо выяснить мощность стирального агрегата. В основном она не превышает 3 кВт. Эту информацию можно узнать из технической документации, которая прилагается к аппарату. Для машины достаточно сечения 1,5 кв. мм, но лучше оставлять небольшой запас, поэтому оптимальный параметр – 2,5 кв. мм.

Если в помещении установлено несколько мощных потребителей электроэнергии — бойлер, душевая кабинка и другая техника, то для каждого прибора следует сделать отдельную точку подключения. А если есть желание смонтировать блок розеток, то для расчета сечения кабеля необходимо сложить мощность всех устройств, которые могут быть включены одновременно.

При выборе провода стоит обратить внимание на материал жил: алюминиевые или медные. Для современной бытовой техники первый вид не подходит

Можно использовать кабель из трех жил с медной сердцевиной. Благодаря хорошим электропроводящим характеристикам меди ее устойчивости к окислению и большому сроку эксплуатации – 30 лет.

Мощность автомата и УЗО

Провод, идущий к электрощиту от санузла, подключают через защитное оборудование. Ток утечки в УЗО, к которому подводится линия для быстрой защиты, должен составлять 10 мА. Это объясняется тем, что ванная комната относится к помещениям повышенной опасности из-за высокой влажности.

В частном порядке устанавливают УЗО, которые совмещены с автоматом защиты проводки – дифференциальные выключатели. Модульные устройства предназначены защищать по трем направлениям:

• от превышения допустимых показателей утечки тока;
• от перегрузки электрической сети;
• от короткого замыкания.

Если отсутствует постоянный УЗО в распределительном электрощите, используют мобильные устройства, через которые подключают бытовую технику к розетке.

Но они не гарантируют полной защиты. Для того, чтобы предупредить короткое замыкание, следует установить дополнительный автомат экстренного отключения. Он подбирается в зависимости от сечения подведенного кабеля и нагрузки на электросеть. Чаще всего берут автомат на 16 А. Номинальный ток УЗО должен превышать на одну категорию номинала входного тока.

Места установки точек подключения

При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.

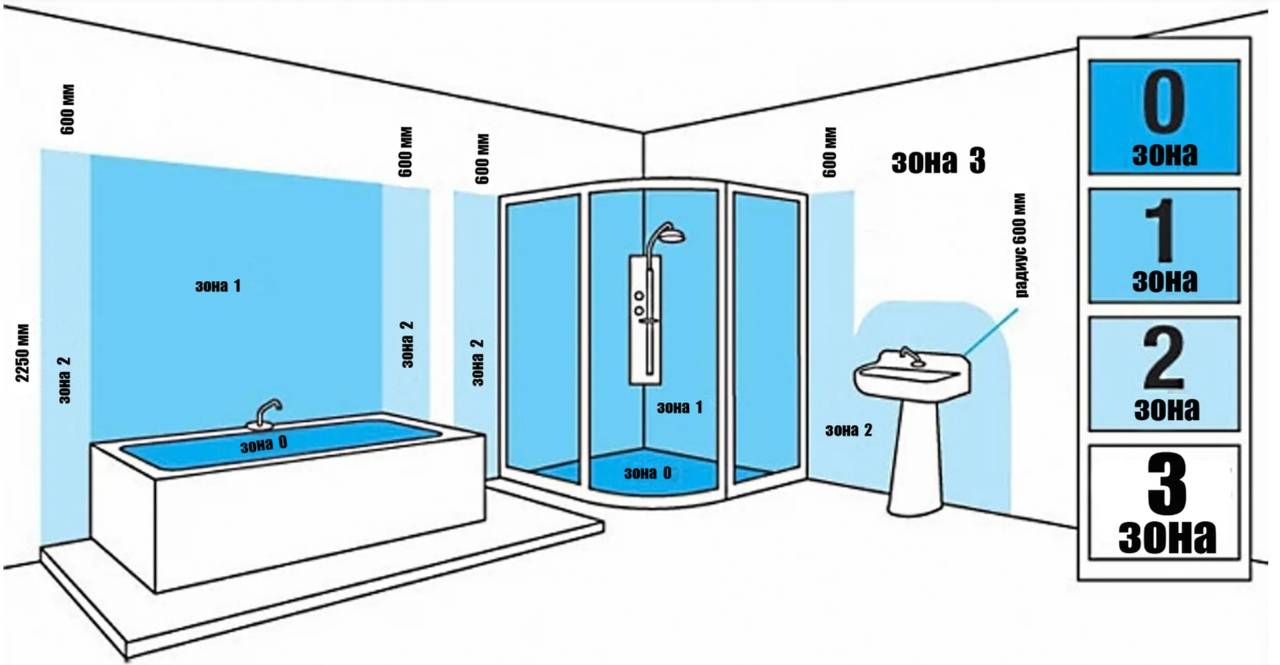

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ. Согласно ему помещение делят на 4 зоны:

• Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
• Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
• Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
• Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.

Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:

• Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
• Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» — не боятся даже прямого попадания водных струй.

Подготовка к монтажу

Перед установкой розетки для стиральной машины в ванной необходимо провести ряд подготовительных работ.

В первую очередь, необходимо определить место установки розетки. Оно должно быть доступным для подключения к электрической сети и одновременно удобным для использования стиральной машины. Рекомендуется выбирать места, которые находятся на достаточном расстоянии от водопровода и слива, чтобы избежать возможных повреждений электрооборудования при влажных условиях.

После выбора места установки необходимо подготовить поверхность. Если стена облицована плиткой или керамическими панелями, необходимо произвести отверстие для размещения розетки. Для этого можно использовать штроборез или перфоратор. Если стена выполнена из других материалов, можно воспользоваться прокладкой из гипсокартона или пластика.

После подготовки основы следует приступить к монтажу самой розетки. Для этого необходимо расположить провода и подключить их к клеммам розетки

Важно правильно подключить фазу, ноль и защиту от замыкания в соответствии с электрической схемой и приложенной к розетке инструкцией

Подключение стиральных машин к канализации — рассмотрим 2 метода

Технология монтажа точки подключения

На момент установки розетки в электрическом щитке уже должен стоять автомат или УЗО, а сам провод выведен в санузел.

Прежде чем приступать к монтажу точки подключения, следует убедиться, что провод находится не под напряжением, прикоснувшись к зачищенным от оплетки концам кабеля индикаторной отверткой

Шаг #1 — прокладка кабеля и монтаж подрозетника

Для выполнения скрытой проводки в полости стены с помощью перфоратора проделывают штробу. Ее прокладывают по наименьшему пути под потолком параллельно напольной поверхности.

К розетке линию опускают строго вниз перпендикулярно. Проводку фиксируют в штробах с помощью дюбель-хомутов.

Чтобы наметить место размещения розетки, к центру проложенной полосы прикладывают корпус устройства. С помощью маркера делают отметки для сверления отверстия. Наметив точку размещения розетки, с помощью перфоратора, оснащенного коронкой D 68 мм, проделывают отверстие в стене.

С помощью полого сверла можно быстро и экономно проделать в стене отверстие большого диаметра под установку подрозетника стандартного посадочного размера

Стенки проделанного отверстия зачищают от остатков пыли и раздробленных элементов стены. В подготовленное посадочное место монтируют подрозетник.

Выбор подрозетника зависит от типа стены. Для установки в бетон применяют монтажные блоки без каких-либо элементов фиксации. Для гипсокартона – пластиковые стаканы, оснащенные прижимными пластинками для возможности фиксации с тыльной стороны листа. Подробнее о технологии монтажа подрозетника можно прочесть в другой статье.

Зафиксировав подрозетник в стене с помощью прижимных лапок, либо посредством нанесения на поверхность шпаклевочного или алебастрового раствора, очищают внутреннюю полость коробки и выводят провод

В установленном подрозетнике будет скрываться клеммный блок для соединений с электропроводкой, спрятанной в стене.

Шаг #2 — подключение клеммного блока

С корпуса розетки снимают декоративные элементы, оставляя только клеммный блок. На клеммах ослабляют крепежные болты, с помощью которых будут фиксироваться оголенные концы подведенных жил.

Концы электрокабеля с помощью кроссировочного ножа или бокореза зачищают от оплетки, направляя их в противоположную сторону движению инструмента

Для удобства подключения изоляция подводимых проводов выполнена разным цветом. Провод заземления окрашен в зелено-желтую оплетку, фазный представлен красной или коричневой оболочке, а нулевой – в голубой или синей изоляции.

Выведенные из пластикового «стакана» концы проводов подводят к контактам и вставляют в клеммы. Фазный и нулевой провода подключают к токоведущим клеммам: фаза справа, нейтраль слева. Заземляющий проводник подсоединяют к клемме, обозначенной аббревиатурой «PE».

Жилу заземления присоединяют к верхней или центральной клемме, оснащенной «усиками», зафиксированными на корпусе устройства

Ни в коем случае не подключайте «ноль» на заземляющую клемму.Иначе в случае отгорания рабочего «нуля» в щитке, на корпусе подключенной к сети машины будет пробивать обратная «фаза».

Корпус розетки с подключенными контактами фиксируют к подрозетнику винтами или распорными лапками. После закрепления блока проверяют добротность соединения контактов и затяжку болтов на клеммниках.

На завершающем этапе устанавливают декоративную крышку.

Краткая инструкция по установке

Любые работы с сантехникой требуют ответственного подхода и соблюдения правил техники безопасности. Монтаж выполняют, руководствуясь нормативными актами, регламентирующими прокладку внутридомовых водопроводных систем, отступы и допустимые отклонения по СНиПу 3.05.01-85.

Как правило, розетки устанавливают в ходе капитального ремонта ванной комнаты, но иногда выполняется лишь локальная врезка. В любом случае работу выполняют по следующему алгоритму.

1. Отключить воду на входе в квартиру.
2. Подготовка. Удалить старое покрытие со стены, очистить, при необходимости выполнить ремонт поверхности.
3. Разметка. С помощью карандаша непосредственно на стене отметить трассы труб, места установки и точки крепления водорозеток.
4. Сверление. Дрелью со сверлом по бетону просверлить отверстия под крепеж.
5. Штробление стен. Сделать углубления под фитинги, при необходимости выемку под трассы труб.
6. Подгонка деталей на месте. Временно установить розетку, проверить возможность подключения.
7. Монтаж водорозетки. Соединить розетку с трубопроводами, установить ее на место.
8. Фиксация труб и крепежных элементов.
9. Оценка качества выполненной работы.
10. Заделка пустот вокруг розетки.

Почти все готово, остается только подключить шланг стиральной машины, открыть подачу воды и можно начинать стирку. Конечно, если монтаж выполняется в ходе капитального ремонта, придется дождаться окончания отделочных работ.

Водорозетка – это лучший способ подключить стиральную машину к водопроводу. Широкий ассортимент моделей, простота монтажа – все это делает данный вариант оптимальным в целом ряде случаев

Розеткой удобно пользоваться, она обезопасит от протечек и, что тоже немаловажно, всю работу можно выполнить своими руками, а это существенная экономия плюс гарантия качества

Способы крепления водорозетки

Существует несколько распространенных способов фиксации розетки. Выбор того или иного определяет материал стен, особенности водопровода в конкретной квартире и высота установки розетки. В любом случае, до начала работы необходимо тщательно осмотреть поверхность стены в месте предполагаемого монтажа. Не должно быть пустот и трещин, которые могут повлечь за собой срыв фитинга с последующей протечкой.

Установка «в карман»

Данный способ применим в случае монтажа водорозетки на капитальную кирпичную или бетонную стену. По размеру розетки делается углубление. Необязательно полностью скрывать фитинг, он может выглядывать, что впоследствии будет «обыграно» в ходе отделочных работ.

Фиксацию розетки выполняют с помощью комплектных деталей, после переходят к отделке стен.

На деревянную прокладку

В случае тонких стен (4-6 см), когда нет возможности сделать полноценный «карман» и надежно закрепить розетку, используют другой метод. Делают небольшое углубление, сам фитинг крепят к дощечке толщиной около 0,5 см. Дерево необходимо предварительно обработать антисептиком. Прокладка фиксируется в углублении.

Установка на подкладку

Данный способ применяется в случае стены из гипсокартона. Закрепить розетку непосредственно на лист точно не удастся, предварительно нужно изготовить для нее опору. В качестве таковой используется каркас из дерева или металлического профиля. Его форма и конфигурация определяется индивидуально.

На готовый каркас устанавливается деревянная прокладка, которая, в свою очередь, будет основанием для водяной розетки.

И на всякий случай о термостате

Располагать термостаты внутри ванных или душевых не рекомендуется.Причина — возможность попадания внутрь прибора влаги, брызг и даже струй воды.Его лучше установить при входе в помещение.

На какой высоте его устанавливать, зависит от пожеланий хозяев и частоты его использования. Чаще всего — это или 200мм, или 900 мм от чистого пола. В некоторых случаях его устанавливают науровне глаз.

Совет INMYROOM: если все же вы хотите установить термостат внутри помещения, то можно привязать его к выключателям, но обязательно выбрать такую модель, которая имеет влагозащиту.

Дизайн: Legrand

Тонкости подключения розетки для стиральной машины

Планируя подключить стиральную машину в санузле дома, которому боле 20-ти лет, первым делом внимательно осмотрите проводку. Скорее всего, там алюминиевые провода.

Их нельзя использовать для присоединения мощных приборов, к числу которых принадлежит и стиральная машина. Поскольку проводимость алюминиевой жилы практически в два раза ниже медной, а при появлении окислов на поверхности значение еще уменьшается.

Для прокладки силовой линии под подключение стиральной машины потребуется кабель с алюминиевыми проводниками толще, чем с медными, что не лучшим образом отразится на общей сумме расходов. Качество соединений проводов должно быть безукоризненным, чтобы исключить перегрев.

При эксплуатации силовой точки придется регулярно проверять и протягивать винтовые зажимы.

Алюминиевые провода в обязательном порядке подлежат замене, ведь за такой долгий срок эксплуатации сплав утрачивает эластичность и просто рассыпается

Будьте готовы к тому, что замена устаревшей алюминиевой проводки на медный аналог влетит в копеечку. Но от нее напрямую зависит безопасность домочадцев и нормальная работа оборудования.

Некоторые хозяева в санузле устанавливают одну точку подключения для всех электроприборов. Для этого прокладывают провод сечением 2,5 мм, к которому подключают шлейфовым способом блок розеток, используемый для «запитки» не только стиральной машины, но и других электроприборов.

Опытные мастера не рекомендуют это делать, а к стиральной машине советуют все же прокладывать отдельный провод.

В случае если все же вы планируете посадить на одну линию несколько розеток, предварительно просчитайте суммарную мощность одновременно работающих электроприборов

При установке нескольких розеток точки подключения желательно расположить максимально компактно. К розеточному блоку можно подвести и панель управления теплым полом.

В качестве защитного элемента можно установить выключатель для самой розетки. Но его стоит рассматривать лишь в качестве страховочного варианта, выступающим дополнением к общей системе безопасности.

Где располагать розетку в ванной?

Выбирая место под розетку для стиральной машины, стоит ориентироваться сразу на несколько нюансов. Первый – это безопасность. Так, согласно нормативу по электрооборудованию жилых зданий ВСН 59 – 88, нельзя устанавливать электроточки под и над раковинами, а также рядом с водопроводными и канализационными трубами. Это исключит вероятность попадания влаги на провода при аварии. Минимальное расстояние от стояков – 60 см.

Что касается высоты установки розетки, то оптимальным считается значение в 1-1,25 метра

Важно поднять точку от пола минимум на 60 см, чтобы при затоплении помещения вода не попала на контакты. Хотя конкретных указаний здесь нет – все зависит от желания и опасливости жильца

Второй нюанс касается удобства использования. Практика показывает, что самая комфортная высота расположения розетки – 90-100 см от пола. Если рост пользователя стиральной машины ниже или выше, то есть резон опустить или поднять точку. Третий момент – доступность. Подключаемая к электроснабжению стиральная машина должна без проблем «дотягиваться» до розетки. Большинство автоматов предусматривают сетевой шнур длиной в 1,5 м, поэтому удалять точку дальше не рекомендуется. Иначе придется менять заводской кабель или рисковать, используя удлинитель.

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

• первая – объекты старого жилищного фонда не обеспечены системой заземления;
• вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

• Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
• Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
• Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
• Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Галерея изображений
Фото из
Грамотное устройство силовой точки, предназначенной для питания стиральной машинки, продлит рабочий ресурс оборудования и обеспечит безопасность пользователей

Практически для всех моделей стирального оборудования, даже для мини модификаций, рекомендовано устройство отдельной силовой линии с индивидуальной розеткой

Сечение кабеля для подключения стиральной машинки подбирают, исходя из максимальной мощности агрегата. В случае единовременной запитки от линии нескольких приборов их мощность суммируется, а сечение кабеля подбирается по суммарному значению

В санузле рекомендованы к установке розетки класса IP, предназначенные для работы в помещениях с высоким уровнем влажности. Желательно, чтобы кроме защитной крышки устройство еще обладало шторками и системой защиты от воздействия влаги

К силовой точке, обеспечивающей электропитание стиральной машине, подводят трехжильный медный кабель с заземляющим контуром, сечение жил принимается 2,5 мм²

Подключение розетки к проводке должно быть выполнено безупречно, жилы кабеля плотно зажаты клеммами механизма розетки

Для защиты электролинии, питающей стиральную машинку, в щитке должен быть установлен дифференциальный выключатель или тандем защитных устройств из автомата и УЗО на 20 А

Согласно регламенту, обозначенному в ПУЭ, розетки в помещениях с высокой степенью влажности располагают по минимуму в 60 см от точек поставки воды и труб

Установка розетки для работы стиральной машины

В приоритете отдельная силовая линия для агрегата

Выбор кабеля для подключения розетки по мощности приборов

Влагозащищенные разновидности розеток для ванной

Подходящий кабель для прокладки электролинии

Требования к подключению проводки к зажимам розетки

Автоматический выключатель для защиты электролинии

Выбор места для установки силовой точки

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Заключение

Подведем итоги и рассмотрим основные требования к установке розетки для стиральной машины и её подключения:

1. Розетка должна быть в доступном месте, при этом должно быть исключено попадание брызг из ванной, умывальников и прочего.
2. Также розетка должна обладать защитой от капель воды и пыли, обычно — это откидная дверца.
3. Не допускается использование удлинителей. Устанавливайте розетку в месте куда без натяжения достанет шнур стиральной машины.
4. Розетку подключают через автоматический выключатель и УЗО.

Посмотрите видео о том, как самостоятельно установить розетку в ванной

Выводы и полезное видео по теме

Советы по монтажу точек подключения в ванной:

Как проложить провод для стиральной машины:

Работы, связанные с электропроводкой, принадлежат к категории повышенной опасности

И выполнять их следует с максимальной осторожностью

Если вы не способны верно оценить ситуацию и не уверены в собственных силах, не стоит экспериментировать. Решение этой сложной задачи лучше поручить профессиональному электрику.

Вы занимались самостоятельным монтажом розетки для подключения стиралки? Расскажите, что для вас оказалось самым сложным и как сейчас функционирует точка подключения.

Возможно у вас возникли вопросы после изучения нашей инструкции? Не стесняйтесь, спросите у нас, заполнив форму комментария под этой статьей.
