Делаем открытую ретро-проводку своими руками

Проведение монтажных работ

Выбор деталей и фото ретро проводки

Основные причины выбора наружной проводки

Тренд на экологичность привел к массовому распространению домов из дерева – брус, полноценное бревно и иные виды деревянной отделки.

Ретро проводка в данном случае является выигрышным вариантом по следующим причинам:

эстетичность – внешне оригинальное и довольно уютное решение;
простота монтажа и устройства – технические требования предполагают, что в деревянных стенах можно прокладывать скрытую проводку исключительно в глухих металлических коробах без перфорации. Либо скрытую проводку необходимо окружить слоем негорючей штукатурки от 1 см. Постоянные перемены высоты деревянного строения по сезонам влажности и погодным условиям затрудняют использование металлических коробов. Ретро провода поверх упрощают технические моменты прокладки и эксплуатации;
безопасность – полное соответствие всем требованиям пожарной безопасности (монтаж на расстоянии от поверхности стены на 12-18 мм, опора на негорючие изоляторы, витой кабель отличается своей негорючестью). Прочие элементы электрики (распаечные коробки, розетки и выключатели) могут быть пластиковыми, но более стильно выглядят фарфоровые модели либо металлические в стиле ретро.

Выбор провода и устройств

Выбор провода

Перед тем как выбрать провод с помощью, которого будет создаваться электрическая сеть в доме, построенном из дерева необходимо подсчитать количество потребляемой мощности. То есть необходимо просуммировать мощность всех установленных в доме приборов, работающих от электричества. Но при этом необходимо помнить о том, что правила установки электромонтажа (ПУЭ), определяют то, что кабель, выполненный из меди, который будет использован для создания домашней сети, не должен быть меньше 2,5 кв. мм в поперечнике. Это полностью соответствует диаметру в 1,8 мм. Он должен выдерживать нагрузку порядка 16 А. Это позволяет спокойно выдерживать длительный ток для проводов из меди, до 3,5 кВт.

При сборе информации необходимо учитывать то, что не все приборы работают одновременно.

Электропроводка в деревянном доме своими руками: план проведения работ

Составление проекта, сметы (проектно-сметной документации). Поскольку электропроводка в частном доме делается своими руками, нет никакой необходимости именно составлять документацию по всем правилам. Просто делается общий примерный план с использованием типовых узлов, по образцам имеющихся по правилам ПУЭ. Смета обычно записывается в тетради с указанием количества проводов, фурнитуры и щитового оборудования.
Выполнение наружной разводки, установка внешнего щитка с прибором учета, но без его подключения.
Прокладка основных кабельных линий по стенам и потолку:
Установка распределительных коробок, розеток и выключателей.
Установка распределительного щита, монтаж щитового оборудования в нем.
Подключение всех соединений во внутреннем и внешнем контуре, но без подключения к току.
Заключительная проверка, подключение к сети.

Если проводка в деревянном доме делается впервые на новом участке, то в этом списке появляется дополнительный пункт — подключение объекта с пломбированием счетчика инспекторами энергосбыта. Поскольку, этот этап не делается самостоятельно, то его описывать не нужно. Просто подаются соответствующие документы на подключение жилого дома, и вносится оплата.

Ввод электролинии в дом

При подводке электропитания к каркасным домам применяется самонесущий провод СИП. Для обычного ввода, как правило, достаточно провода с сечением токовых жил 16 мм2.

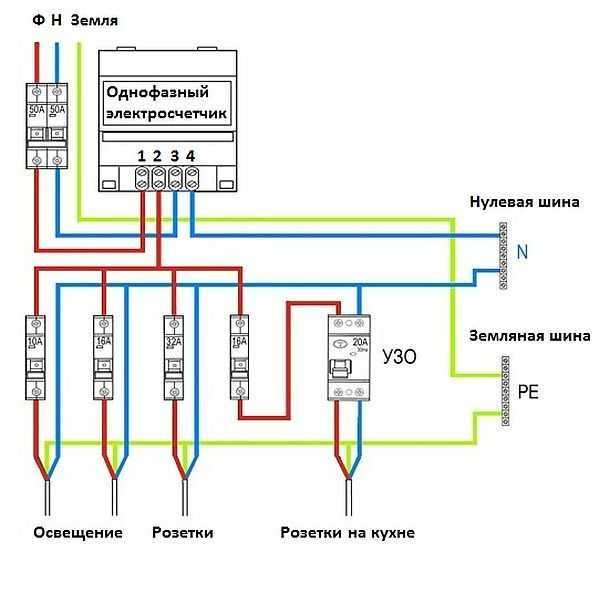

Установка распределительного щитка

В деревянном доме применяется точно такой же распределительный щиток, как и в домах с любым другим материалом стен, но обязательно металлический, а не пластиковый. В нем устанавливаются устройства защиты электрических линий с разделением по освещению, розеткам и целевому назначению. Наиболее чувствительное УЗО устанавливается в ванную комнату и на линию питания садового электроинструмента.

Электрощит в деревянном доме

Электрический щит в деревянном доме

Пример установки электрощита в деревянном доме

Электромонтаж распределительных коробок

При монтаже скрытым способом распределительные коробки должны быть доступны для обслуживания. Если вы используете открытый способ прокладки электропроводки, то распределительные коробки удобнее монтировать на поверхности стен.

В открытом способе коробка крепится с помощью коротких саморезов. Для открытой установки годятся только специальные коробки, предназначенные производителем для этого. Нельзя как открытую ставить коробку, предназначенную для монтажа в штукатурке.

Установка розеток и выключателей

На деревянной стене устанавливаются только те розетки, которые имеют специальное крепление на плоской поверхности, чтобы под них не пришлось долбить гнездо. Опять же, интересен вариант ретро-проводки. Схема электропроводки в деревянном доме учитывает стандартное расположение розеток на высоте не выше уровня пояса и с количеством 2-4 шт на комнату.

Установка осветительных приборов

К настенным и потолочным осветительным приборам подводятся кабельные линии с защитой их металлической трубой скрыто или коробом. Светодиодные светильники оптимально подходят для деревянных домов, благодаря тому, что почти не нагреваются. Если потолок деревянный, то, опять же, оптимально использовать кабель-канал под дерево.

В деревянных домах часто встречаются гипсокартонные потолки. В этом случае провод к осветительным приборам подводится по стандартной схеме: между конструкционным дощатым потолком и подвесным, только на него обязательно одевается гофрированная металлическая труба. Вне зависимости от мощности светильника сечение провода не должно быть меньше 0,9 мм.

Розетки и выключатели под старину

Внешний вид розеток и выключателей в стиле ретро

Розетки, выключатели и распаечные коробки можно установить и обычные – пластиковые. Главное, чтобы задние стенки были сделаны из негорючих материалов. Но они не подходят по стилю, поэтому зачастую приобретают ретро выключатели и розетки из металла или фарфора. На рынке представлены изделия отечественного, европейского и китайского производства. Европейская продукция более качественная, но дорогая. Отечественные розетки и выключатели имеют более приемлемую цену и качество достойного уровня, китайские электротовары могут оказаться ненадежными, их качество нестабильно, хотя попадаются и хорошие варианты.

Все проблемы отходят на задний план, если вы решите в точности выполнить требования Правил устройства электроустановок, и проложить проводку в трубах

Укладка в кабельных каналах (трубы не обязательно должны быть круглыми) не предусматривает особых требований к проводам. А вот сами трубы должны быть выполнены из негорючего материала. Кроме того, их стенки при возгорании кабеля (внутри), не должны раскалиться настолько, что дерево рядом с ними загорится.

Действительно, не все хотят винтажности: электропроводка в стиле ретро может быть заменена на аккуратные прямоугольные короба из негорючего пластика. На них даже наносится расцветка под дерево.

На самом деле, если вы не фанат ретростиля, это самый удобный и безопасный вариант организации электроснабжения. Электрика в любой момент может быть модернизирована, причем именно своими руками (мы все таки говорим об экономии). Внутри такого короба всегда можно проложить дополнительную линию.

Справедливости ради, расширяться может и электропроводка на изоляторах.

Правда выглядит это не всегда эстетично. Опять же, всегда есть возможность спрятать жгуты проводов в малозаметном углу. Тогда применяется пожароустойчивый гофр. А если в этом месте будет висеть кухонный шкафчик, или установлена декоративная накладка, все магистральные кабели можно уложить рядом.

Но вернемся к трубам. Идеальный с противопожарной точки зрения способ — силовые магистрали уложить в стальные каналы, и распаячные коробки выполнить из того же материала. При этом ужесточаются требования к изоляции проводов (постоянный контакт с металлом). Оптимальное решение — укладка основных линий в межпотолочном пространстве.

За подвесным декоративным потолком (разумеется, деревянным), эстетика не нужна. А вот по стенам можно выполнить монтаж электропроводки на изоляторах. Каждый кабель имеет относительно небольшую нагрузку: либо розетка, либо одиночный выключатель.

Деревянный дом по идеологии не подразумевает мощных электроприборов. Бойлер и стиральную машинку можно вынести в отдельное помещение: котельную из камня. Это на порядок повысит устойчивость жилища к пожарам.

А если вам не нравится открытые провода, но есть тяга к винтажным интерьерам — есть оригинальное решение: ретро проводка в трубах. Кто сказал, что кабельные каналы вещь сугубо утилитарная? Дизайн можно обыграть как угодно.

Есть целые комплекты в едином стиле. А для экономии — эта дорогостоящая красота заводится в межпотолочное пространство, где проложены обычные стальные трубы и коробки. Или придерживаемся единого стиля — на всех поверхностях состаренная латунь.

Устройство ретро-проводки и ее преимущества

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей

Лидирует продукция итальянских компаний:

Bironi;ретро проводка Bironi
Fontini;ретро проводка Fontini
Villaris;ретро проводка Villaris
Aldo Bernardi;ретро проводка Aldo Bernardi
Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

тумблерный – более надёжный и привычный в использовании;
поворотный – бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

диаметр 70-90 мм;
высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Монтаж винтажной проводки в деревянном доме

Устройство сети начинают с разметки. Ее выполняют с максимальной точностью, чтобы впоследствии не пришлось переносить изоляторы. Необходимо тщательно выверить местоположение каждого ролика.

Горизонтальность и вертикальность линий контролируют уровнем и отвесом соответственно.

Расчет и выбор материалов

На разных участках сети используют провода:

Для освещения — 2-жильные. Сечение — 0,75 или 1,5 кв. мм.
Силовая часть — 3-жильные (с заземляющим проводником). Сечение — 2,5 кв. мм.

Число изоляторов принимают из расчета 1-3 на метр кабеля.

Установка изоляторов и электроустановочных изделий

Ролики и накладные подрозетники прикручивают к стене саморезами (дерево) или дюбелями (кирпич, бетон). Фарфоровый изолятор при затягивании может треснуть, поэтому следует ограничивать усилие.

Затем протягивают провода, выполняя соединения одним из разрешенных в ПУЭ методов:

опрессовкой гильзами;
сваркой;
с использованием клемм, болтовых зажимов или СИЗов.

Удобны распределительные коробки со встроенными клеммными колодками.

В бревенчатом доме шаг установки изоляторов на вертикальных участках выбирают с учетом материала стен:

Бревна диаметром 30 см — через каждое.
При меньшем диаметре — через 2.

Для сглаживания неровностей бревенчатой конструкции используют специальные накладки.

В случае применения самодельных декоративных проводов рекомендуют:

Производить навивку по месту.
Чередовать направление закручивания после каждого изолятора.

При соблюдении второго правила упрощается устранение провисания линии в результате усадки дома. Провод снимают с изолятора, добавляют несколько витков и надевают обратно.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.
Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.
Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию) укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах
