Проводка в стиле ретро в деревянном доме

Как сэкономить на комплектующих для ретро проводки

Стоимость составляющих для ретропроводки велика, для лучевой схемы требуется большое количество кабеля. Экономия возможна благодаря комбинированному методу прокладки и самостоятельному изготовлению витого провода.

Комбинированный метод прокладки

Используют также изоляторы, которые удерживают декоративный кабель на стене. На кухне из-за постоянных загрязнений и жировых отложений декоративную проводку применяют только для освещения, потому что тканевая оплетка быстро пачкается. Традиционные силовые кабели укладываются скрытым способом. Если проводка скрытая, то кабель в специальных каналах должен занимать не более 40% его сечения.

Вариант комбинированной прокладки кабеля

В месте прохождения кабеля через стену ставят стальную гильзу. Толщина стенок гильзы составляет не менее 2 мм. Во время соединения сети четко следят за маркировкой проводов. Красный, коричневый или черный провода всегда подсоединяются к фазе, желто-зеленый— к заземлению, а синий— это рабочий ноль.

Витой кабель своими руками

РГКМ представляет собой медный провод с кремнеорганической резиновой изоляцией. Кабель многожильный с оплеткой из стекловолокна. Сверху он покрыт лаком. Главным плюсом такого провода является устойчивость его к перепадам температур. Он выдерживает температуру до 180 градусов. Он прочен и негорюч. Но ассортимент цветов беден. Он включает в себя только серый и белый цвет.

Так как стекловолокно может попасть на кожные покровы и в дыхательные пути, то во время монтажа следует надеть защитный костюм, респиратор, очки и перчатки, а после завершения работ комнату пропылесосить.

Он имеет ПВХ-изоляцию. Обмотка выполнена из хлопка, покрыта лаком. Сечение технического провода 4,0 или 6,0 мм2.Оно поможет подключить энергоемкие потребители к электрической сети. Цвета разные. Выбор тона и оттенка провода зависит от цвета стен.

Провода нарезают и скручивают в виде косы, а затем монтируют, меняя направление скрутки после каждого ролика. Смена направления нужна для предотвращения деформации кабеля. Если в случае усадки деревянного дома наблюдается провисание проводов, то положение можно легко исправить. Для этого снимают кабель с роликов, делают дополнительные витки и снова надевают их на изоляторы.

Достоинства и недостатки

К основным достоинствам сети такого типа можно отнести следующие:

1. с электропроводом просто и легко работать, так как для укладки нет необходимости штробить или пробивать стенки;
2. в случае необходимости кабель можно будет быстро починить или демонтировать;
3. существует возможность перепланировки сети.

Стоит отметить и ряд недостатков такой сети

Первое, на что следует обратить внимание — это небольшое сечение, оно неустойчиво к высоким нагрузкам. Поэтому подключать какие-либо мощные бытовые приборы к такой электросети нельзя, она просто не выдержит

Кроме этого, она более подвержена к различным механическим повреждениям, поэтому для уличного использования не подходит. Еще один существенный минус проводки под старину — это высокая стоимость кабеля и комплектующих деталей.

Монтаж

Чтобы выполнить разводку ретро-проводки понадобятся:

• распределительные коробки;
• кабели нужного сечения (от 1,5 до 2,5 мм);
• накладные розетки в стиле ретро;
• ретровыключатели;
• достаточное количество фарфоровых изоляторов-роликов.

В отличие от скрытого монтажа, который выполняется до начала отделочных работ, разводка электропроводки выполняется уже поверх обоев, окрашенной или лакированной деревянной поверхности.

Всё необходимое для начала работ

Проектирование — важнейший этап

Электрификация объекта, а особенно, деревянного дома требует строгого соблюдения современных стандартов. Правильный выбор расходных материалов и соблюдение правил монтажа гарантирует безопасную эксплуатацию.

Проектирование лучше доверить специалисту, ведь только он сможет выбрать оптимальное сечение кабеля в зависимости от нагрузок, учтёт другие важные параметры. Проектирование специалистом электромонтажной фирмы — 50% успешного монтажа. Электрик посоветует наиболее подходящие места для установки распределительных коробок, выключателей, розеток.

Специалист посоветует оптимальную схему для подключения оборудования. На поиск подходящей схемы уходит достаточно много времени, но лучше потратить его, сделав проводку безопасной, долговечной и готовой к любым нагрузкам.

Расчёт материалов

Ретро-проводка обходится недёшево. Это связано с высокой ценой комплектующих. Страна-производитель и даже цвет изделия сильно влияет на стоимость. Например, кабель коричневого цвета будет стоить гораздо дешевле, чем синий или золотистый. Те, кто решил использовать комплектующие из Китая, будут разочарованы: даже китайские товары для ретро-проводки стоят достаточно дорого. Наиболее популярны итальянские компании, предлагающие разнообразные товары, отличающиеся надёжностью и разнообразием.

При наличии схемы-проекта рассчитать количество материалов не так сложно. Стоимость продукции следующая:

1. Кабель в бухте — от 5 до 15 тыс. рублей за бухту;
2. Ролики-изоляторы из фарфора — от 20 до 50 р. за ролик;
3. Накладные выключатели и розетки — 600–4000 р. за единицу;
4. Подложки для изоляции — 500–200 р.

Важные особенности монтажа изоляторов-роликов

Установка изоляторов подразумевают некоторые особенности:

• первые фарфоровые ролики-изоляторы монтируются на расстоянии 4–5 см от выключателя, розетки или распределительной коробки;
• горизонтальный монтаж подразумевает расстояние между изоляторами не более 45 см (иначе кабель начнёт провисать);
• при вертикальном монтаже шаг можно увеличивать до 50 см;
• для поворота используется 2 изолятора под углом 45 градусов на расстоянии 5 см, при этом сам провод поворачивает на 90 градусов.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей

Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

• Bironi;ретро проводка Bironi
• Fontini;ретро проводка Fontini
• Villaris;ретро проводка Villaris
• Aldo Bernardi;ретро проводка Aldo Bernardi
• Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

• ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
• эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
• полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

• тумблерный – более надёжный и привычный в использовании;
• поворотный – бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

• диаметр 70-90 мм;
• высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Монтажные работы по проводке своими руками

Для обеспечения безопасности и успешного проведения всех работ с электрическими схемами необходимо строго выполнять инструкции, а также иметь под рукой все необходимые инструменты.

Необходимые инструменты

Стандартный инструментарий для всех видов сложных электромонтажных работ:

• Индикаторная отвертка
• Универсальный измеритель тока (мультиметр);
• Кусачки
• Проводные клещи;
• набор крестовых и шлицевых отверток;
• Кабельный резак.

Вам это будет интересно Проверка сечения кабеля

Важно! Для успешного монтажа электропроводки нужен инструмент надлежащего качества. Перечисленные инструменты являются минимально необходимыми для любых электрических работ. Кроме того, также может понадобиться перфоратор и настенный штроборез, которые можно использовать для подключения старых проводов, если они монтируются на стене

Кроме того, также может понадобиться перфоратор и настенный штроборез, которые можно использовать для подключения старых проводов, если они монтируются на стене.

Необходимые инструменты

Монтаж электропроводки под старину в деревянном доме

После покупки необходимых материалов следует перейти непосредственно к процессу электромонтажа:

1. Первое, что нужно сделать, это нарисовать схему и указать, где расположены приборы, розетки и выключатели.
2. Затем под руководством схемы сделать небольшой эскиз прямо на рабочем месте. Рисованные линии должны быть строго горизонтальными — необходимо это проверить с помощью уровня.
3. По всей длине на расстоянии между ними 50 см должны быть установлены изолирующие ролики из фарфора, которые крепят с помощью отвертки и самонарезающего винта. Расстояние между выключателем (розеткой) и первым изолирующим роликом должно быть не менее 5 см.
4. Согласно плану устанавливается распределительная коробка и другие электрические компоненты в соответствующем месте.
5. Закрепляется проводка на изоляторах.

Важно! при растягивании проводов следует учитывать, что они должны быть на расстоянии не менее 1 см от поверхности. Схема подключения. Схема подключения

Схема подключения

Экономия на смешанном типе монтажа

При прокладке промышленных линий электропроводки возможно применение последовательной схемы соединения нагрузок (розеток и осветителей) или параллельное их подключение. Но для бытовых условий более удобной и экономичной будет смешанная схема, при которой часть линий включается в параллельные группы, а затем все они соединяются в последовательную цепочку.

Использование комбинированного или смешанного метода подсоединения отдельных линий позволяет сэкономить на общей длине проводов и обеспечивает удобство подключения розеток и выключателей. Кроме того, сама проводка приобретает аккуратный и строгий вид.

Выбор деталей и фото ретро проводки

• Арматура и провода закупаются в Италии. Самой популярной итальянской фирмой считается Fontini, выпускающая для винтажной проводки распределительные коробки, различные выключатели, ролики и многое другое.
• Все элементы изготавливаются из фарфора и выполняются под старину. Детали выполнены в соответствии с нормами пожарной безопасности.
• Выбирать кабели следует по цвету оплетки к дизайну помещения. Можно выбрать спокойные тона или яркие, контрастные. Под окраску проводников подбираются ролики, коробки, выключатели, розетки.
• Так как винтажные провода стоят недешево, то часть проводки можно выполнить в стиле «ретро», а часть спрятать за обшивкой или в кабель-канал под цвет поверхности.

После того как будут выполнены все отделочные работы и приобретены необходимые материалы, можно приступать к монтажу винтажной электропроводки.

• В первую очередь следует начертить схему, в которой необходимо отметить места установки выключателей, розеток, светильников.
• В соответствии со схемой наброски переносятся на поверхности. При этом с помощью уровня необходимо проверять горизонтальность всех линий.
• Вдоль разметок с помощью саморезов по дереву устанавливаются фарфоровые ролики, расстояние между которыми должно составлять пятьдесят сантиметров.
• Между первым роликом и выключателем или розеткой расстояние должно быть не менее пяти сантиметров.
• Согласно схеме устанавливаются распределительные коробки, выключатели и розетки.
• Между изоляторами протягивается электропроводка, провода которой скрепляются между собой с помощью клемм или пайки. В деревянных домах скрутку проводников из соображений безопасности использовать не рекомендуется.
• Провода натягивать следует так, чтобы между ними и поверхностью оставался зазор, не меньше чем в один сантиметр.

Как самостоятельно сделать стильную ретро проводку. Фото

Для винтажной разводки, сделанной своими руками, нужно будет приобрести:

• одножильный кабель необходимой длины;

• распределительные коробки;
• специальные изоляторы.

Из нескольких проводников необходимо будет свить один жгут. Если в деревянном доме установлено заземление, то соединить можно три кабеля, если нет, то жгут вьется из двух.

• В выбранных местах на поверхности крепятся изоляторы. Устанавливаются они путем прилипания или с помощью дрели.
• К проводам присоединяется термоусаживаемая трубка под цвет кабеля. Она гарантирует долгую службу кабеля и прочность установки.
• Провода одеваются на ролики или изоляторы.

Остальные условия монтажа те же, что и при проводке специализированных ретро кабелей.

Устанавливать ретро проводку можно не только в деревянных домах, но и в современных квартирах, если она будет подходить под интерьер помещения. Любители винтажа точно оценят ее презентабельность. К сожалению, материалы, даже те, которые изготавливаются в Китае, стоят довольно дорого.

https://youtube.com/watch?v=2jDeKOTfP7U

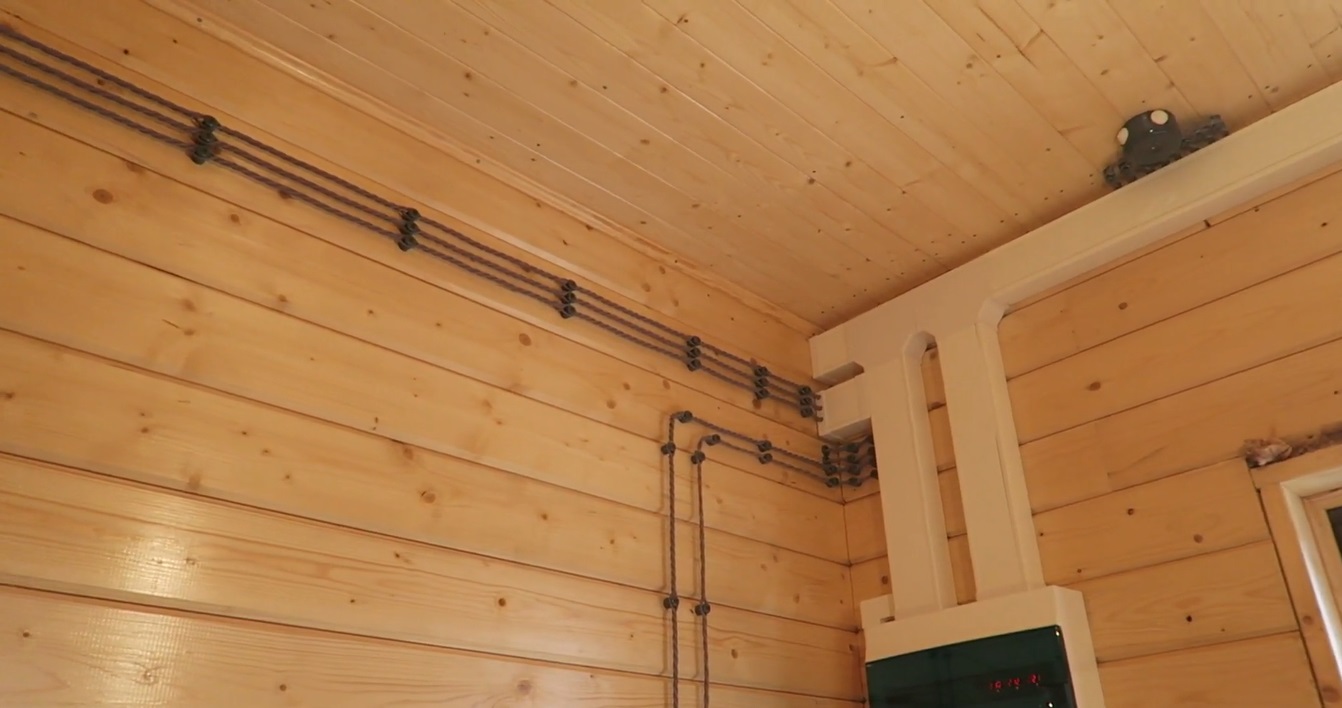

Старинная проводка в деревянных домах

Способы сэкономить

Полноценная ретро сеть потребует больших вложений. В основном это объясняется 2 причинами:

1. Высокой стоимостью декоративного кабеля.
2. Повышенным расходом проводов из-за применения лучевой схемы.

Практикуют 2 способа удешевления: путем самостоятельного изготовления витого провода и комбинацией видов прокладки.

Комбинированный метод прокладки

Часть линий по возможности прокладывают скрытым образом — под деревянным полом, в электрическом плинтусе и за подшивным потолком. Это позволяет применить недорогие стандартные кабели нужного сечения. Их доводят до распределительных коробок, а далее опускают к электроточкам декоративные провода открытым способом на изоляторах.

На кухне комбинированный метод предпочтителен во всех случаях. На то есть 2 причины:

1. Требуется большое количество розеток.
2. Тканевая оболочка декоративных кабелей быстро загрязняется, при этом очистить ее невозможно.

Поэтому силовую часть в данном помещении выполняют скрытым образом и только освещение — в стиле ретро. Таким образом, кухня не будет выделяться среди других помещений, при этом замена загрязнившихся проводов обойдется дешево.

Витой кабель своим руками

Второй способ состоит в самостоятельном изготовлении декоративного провода. Он имеет менее привлекательный вид, но стоит дешевле и ввиду отсутствия ограничений по сечению позволяет обойтись без лучевой схемы. Сплетают 1-жильные многопроволочные провода в негорючей тканевой оплетке, например, марки РГКМ или БПВЛ. В первом случае работы ведут в перчатках, после монтажа проводку и помещение пылесосят (в оплетке присутствует стекловолокно).

Длину подбирают с учетом того факта, что из-за навивки протяженность линии окажется на 25-30% короче.

Требования к монтажу открытой электрической проводки в деревянном доме

Требования к условиям монтажа наружной проводки, способы прокладки, установка приборов и их выбор, регламентированы Правилами устройства электроустановок (ПУЭ)и обязательны к исполнению.

Часть требований ПУЭ учтена производителями ретро проводов, как то:

• Изоляция проводов выполнена из негорючих материалов;
• В качестве токовой жилы используется медный провод.

Кроме выше перечисленных, необходимо выполнить следующие требования:

• Узел ввода и учета электрической энергии необходимо изолировать от деревянных конструкций;
• Схемой электроснабжения необходимо предусмотреть установку УЗО, устройство контура заземления и при подключении посредством ВЛ – устройств гашения импульсных всплесков напряжения (разрядников).

Но вернемся к проводам на изоляторах

Повторяя стиль 1920–1940 годов, дизайнеры разработали целую систему, где проводка ретро безопасно размещается на керамических катушках, отлично вписываясь в бревенчатый дизайн. Безопасность в первую очередь обеспечивается применением специальных материалов: провод для ретро проводки не только красивый, но и негорючий. Внутренняя изоляция из традиционных материалов, не поддерживающих горения, а наружная (якобы тканевая) оплетка — из стекловолокна. Для нормальной коммутации предусмотрены пожаробезопасные коробочки, которые незаметно прячутся под потолком.

Правда для открытой проводки есть ограничения. Сечение провода не может быть выше 2.5 мм². Это несколько ограничивает мощность конечных устройств. Особенно если рабочее напряжение в домашней сети 12 или 24 вольта. Сила тока в сравнение с привычными 220 V возрастает почти в десять раз.

Выключатели, розетки, распаечные коробки в стиле ретро

Наружная проводка подразумевает использование розеток и выключателей для наружного монтажа. Многие производители, которые выпускают ретро-кабель и изоляторы, производят и эти устройства в особом, винтажном стиле.

По ценам тут есть приличный разброс, но он объясняется происхождением устройств. Европейская продукция сделана качественно. Отличные внешние данные и качественная электрическая часть. Но цены на одинарные розетки/выключатели стартуют от 30$ за единицу. И это — самые дешевые. Но стоит сказать, что служить они будут десятилетиями. Хорошие модели есть у Thomas, Aldo Bernardi, LLinas.

Есть с росписью

Есть электророзетки, выключатели распределительные коробки в стиле ретро, которые производятся в России. Наиболее известна в этой области фабрика «Гусевъ». Их продукция есть как в стиле «лофт», так и с росписью под хохлому, гжель и другие техники. Встречаются очень интересные модели. Цена на эту продукцию сравнима с европейскими аналогичными продуктами, но дизайн уникальный.

Самый дешевый сегмент — продукция китайского производства. Многие внешне очень даже неплохо выглядят, но электрическая часть далеко не всегда на высоте. Но это для китайских продуктов не новость. Может работать долго и без проблем, а может стать источником проблем.

Устанавливают розетки и выключатели на специальные подставки

Электроустановочные изделия в стиле ретро

Распаечные коробки тоже могут быть в стиле ретро

Из металла с патиной

Изоляторы разных цветов

Графические и растительные орнаменты

Все элементы в одном стиле

Эта серия называется «русская усадьба»

Ручная роспись….

Еще один выход — найти среди стандартных коллекций подходящие по стилю варианты. Для колоритных интерьеров это не выход, но для нейтральных современных стилей очень даже подойдет. YFghbvth? tcnm e LeGrand, Elso Contura,

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Когда необходимо сделать проходной выключатель.

А теперь пройдемся по плюсам:

1. Это конечно же соответствие ретро проводки нормам и правилам монтажа.
2. В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
3. В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
4. Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
5. Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

Фиксация провода на крайних изоляторах.

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Требования к монтажу открытой электрической проводки в деревянном доме

Требования к условиям монтажа наружной проводки, способы прокладки, установка приборов и их выбор, регламентированы Правилами устройства электроустановок (ПУЭ)и обязательны к исполнению.

Часть требований ПУЭ учтена производителями ретро проводов, как то:

• Изоляция проводов выполнена из негорючих материалов;
• В качестве токовой жилы используется медный провод.

Кроме выше перечисленных, необходимо выполнить следующие требования:

• Узел ввода и учета электрической энергии необходимо изолировать от деревянных конструкций;
• Схемой электроснабжения необходимо предусмотреть установку УЗО, устройство контура заземления и при подключении посредством ВЛ – устройств гашения импульсных всплесков напряжения (разрядников).

Виды декоративного монтажа

Очень модной тенденцией в стиле оформления абсолютно любых помещений, от жилых до офисных, является стиль ретро. Однако, создание интерьера под старину больше подходит, по мнению дизайнеров, деревянным домам из бруса, дачным домикам и баням. Так как все такие строения являются очень легко воспламеняемыми, а самая частая причина пожаров — это короткое замыкание и нагрев электрооборудования и проводки. Поэтому согласно правилам устройства электроустановок весь электромонтаж должен осуществляться открытой проводкой. После понимания этого возникает новая проблема — провода не совсем эстетично смотрятся и могут навредить внешнему виду и дизайну помещения. Для этого была создана декоративная проводка.

Для того чтобы уложить провода в пожароопасных помещениях, или же просто для создания индивидуального дизайнерского решения, если невыгодно или не хочется долбить стены и делать трудоёмкие штробы, существует два типа декоративного эл. монтажа это:

Электропроводка в стиле ретро

Это очень стильное решение, которое выглядит как обычные витые провода, которые устанавливаются на декоративных изоляторах. Этот витой кабель может состоять из двух или из трёх проводов (в зависимости от того, есть ли в электроснабжении здания заземляющий провод), которые за счёт внешней оболочки из шёлка, пропитанного специальным негорючим составом, отлично вписываются в стиль ретро и не спровоцируют пожар. Помимо этого, каждая жила защищена дополнительно ПВХ изоляцией, и цвет её полностью соответствует стандартной маркировке. Шёлковая же внешняя оболочка, может быть любого цвета нужного для стиля и дизайна помещения. Проводники выполнены из меди и имеют сечение 0,75–2,5 мм2.

Помимо наружной декоративной проводки, можно использовать и такие же выполненные в ретро стиле выключатели, розетки, коробки распределения. По стенам и потолкам витые провода в стиле ретро крепятся за счёт, специальных предающих стиль старины, изоляторов. Эти изоляторы небольшого размера и изготавливаются из фарфора, так как такой материал считается прекрасным диэлектриком, не проводящим напряжение.

У этого способа проводки и электромонтажа существуют свои положительные и отрицательные стороны. К плюсам относятся:

• Стильный дизайн;
• Оптимальное решение для деревянных домов;
• Визуальный контроль всей системы электрического снабжения помещения;
• Простое устранение неисправности, не требующее разламывания стен для поиска отгоревшего провода;
• Простота монтажа без утомительного штробления, цементирования, штукатурки.

«Минусы» витой электропроводки в стиле ретро:

• Повышенная стоимость;
• Ограничение в условиях применения;
• Невозможность подключения очень мощных потребителей, декоративный кабель имеет максимальное сечение 2,5 мм2.

Другой вид декоративной проводки — это выполнение её с помощью кабель каналов.

Такой вид электромонтажа подойдёт для любого помещения с абсолютно любым дизайном. Отечественный рынок таких пластиковых или металлических коробов для проводки очень разнообразен и постоянно совершенствуется. Суть его и установка очень проста. Короб прикручивается к стене или потолку, а внутрь него укладывается нужный провод или кабель нужного расчетного сечения и цвета, а потом закрывается с помощью специальной защёлки, установленной на коробе. Для монтажа подойдёт алюминиевый кабель или же медный в зависимости от бюджета, выделенного на электромонтаж. Медь, естественно, будет дороже, но и предпочтительнее. Короб для проводов может быть напольного исполнения или же настенного, соединяются они между собой с помощью специальных крепёжных элементов. Такой способ проводки выполняется в коробе, состоящем из одной секции или из нескольких, если нужно при сложном монтаже нескольких электрических цепей.

Декоративный кабель канал может быть выполнен и в виде бронзовых трубок что может быть использовано в помещениях где выбран ретро стиль или же пожароопасных помещениях для осуществления электропроводки под старину. Разнообразие пластиковых кабель каналов позволяет внедрить и провести проводку не проделывая дыр в стенах.

Кабель–канал цветной и может быть выполнен в любом из существующих оттенков. Допустим, серый кабель–канал подойдёт для строгих офисных помещений и придаст им деловой стиль, а кабель–канал бежевый или же под дерево прекрасно подходит для жилых помещений.

Кабель–канал крепко занял своё место в арсенале электромонтажника, за счёт дешевизны и простоты установки, а также внешнего элегантного дизайна.

Плюсы и минусы электропроводки в стиле ретро

Перед тем как принять решение по созданию такой проводки в своём доме, необходимо ознакомиться с её преимуществами и недостатками, так как это очень важно для будущей эксплуатации всех электроприборов. Преимущества

Преимущества

• Оригинальный и необычный внешний вид.
• Большой выбор цветов.
• Простота монтажа проводов.
• Соответствие всем нормам безопасности.
• Доступ для корректировки и обслуживания.
• Нет необходимости штробления стен.
• Возможность создания винтажного стиля в деревянном доме.

Недостатки

• Высокая стоимость (особенно, если приобретать провода и другие детали зарубежных производителей).
• Ограниченность условий использования. Так как сечение провода не более 2,5 миллиметров, то подключать к такой проводке мощные электроприборы, такие как варочная панель, микроволновая печь и другие не представляется возможным. Она просто не выдержит высоких нагрузок тока.
• Совместно с ретро-проводкой придётся монтировать обычную, для того чтобы можно было подключить любые электроприборы.
• Необходимость привлечения специалистов для создания сложной системы кабелей в доме из дерева.

Общие правила прокладки ретро проводки и технические требования

При реализации проекта ретро проводки необходимо следовать ряду правил и техническим требованиям:

1. Расстояние между 1-м изолятором и розеткой / распределительной коробкой / выключателем — до 0,4 м.
2. Расположение линий — параллельно углам.
3. Расстояние от проводов до элементов отопления / водопровода — 0,5 м.
4. Дистанция между вертикальной линией проводки / электрической точкой до дверей / окна — от 10 см, а от горизонтальной до плиты — 15 см.
5. Места соединений — только распределительные коробки.
6. Шаг роликов для крепления провода при размещении провода по горизонтали — около 0,5 м. Этот показатель можно регулировать с учетом жесткости провода. Чем она больше, чем длиннее может быть промежуток.
7. Расстояние между вертикальными линиями можно увеличивать до максимального уровня — 0,7-0,8 м.
8. Дистанция между проводом и строительной конструкцией — до 1-1,5 см.
9. В точках поворота изоляторы ставятся таким образом, чтобы направление провода менялось плавно — один и второй раз на 45 градусов.

Для повышения безопасности с позиции поражения электрическим током рекомендуется вести провода по верхней части стены и опускать к электрическим точкам. Это актуально даже при условии, когда розетки / выключатели установлены близко к полу.

Такой подход повышает безопасность, но увеличивает затраты из-за повышенного расхода провода.

Стоимость монтажа ретро проводки:

Наименование услуги	Ед.изм.	Цена, руб.
Монтаж винтажной ретро проводки	м.п.	250
Монтаж ретро проводки в джутовой оплетке	м.п.	250

Готов выполнить работы в следующих районах Московской области:

Апрелевка, Балашиха, Бронницы, Верея, Видное, Волоколамск, Воскресенск, Высоковск, Дедовск, Дзержинский, Дмитров, Долгопрудный, Дрезна, Домодедово, Дубна, Егорьевск, Железнодорожный, Жуковский, Зарайск, Зеленоград, Ивантеевка, Истра, Кашира, Климовск, Клин, Коломна, Королев, Котельники, Красноармейск, Красногорск, Краснозаводск, Краснознаменск, Куровское, Ликино-Дулево, Лобня, Лосино-Петровский, Луховицы, Лыткарино, Люберцы, Можайск, Москва, Мытищи, Наро-Фоминск, Ногинск, Одинцово, Ожерелье, Озеры, Орехово-Зуево, Павловский Посад, Подольск, Протвино, Пушкино, Пущино, Раменское, Реутов, Руза, Рошаль, Сергиев Посад, Серпухов, Солнечногорск, Ступино, Сходня, Талдом, Троицк, Фрязино, Химки, Хотьково, Черноголовка, Чехов, Шатура, Щербинка, Щёлково, Электрогорск, Электросталь, Электроугли, Юбилейный, Яхрома.

Подводя итоги…

На отечественном рынке правят импортные производители ретро проводки. Цена на комплектующие такой проводки не дешёвая, вот именно поэтому такое электрообеспечение дома становится роскошью, которая доступна не каждому.

Правда, есть маленькие сдвиги в сторону отечественного производителя, но предприятия эти почти кустарные и не могут обеспечить всех желающих своей продукцией. Причем фарфоровые заготовки заказываются у одного производителя, необходимая механика у другого, а собирается все это вместе, где-нибудь чуть ли не на дому.

Так что спрос пока не удовлетворен, но при помощи конкуренции цены становятся значительно ниже. И со временем ретро-стиль в проводке сможет себе позволить более широкий круг почитателей «старины».
