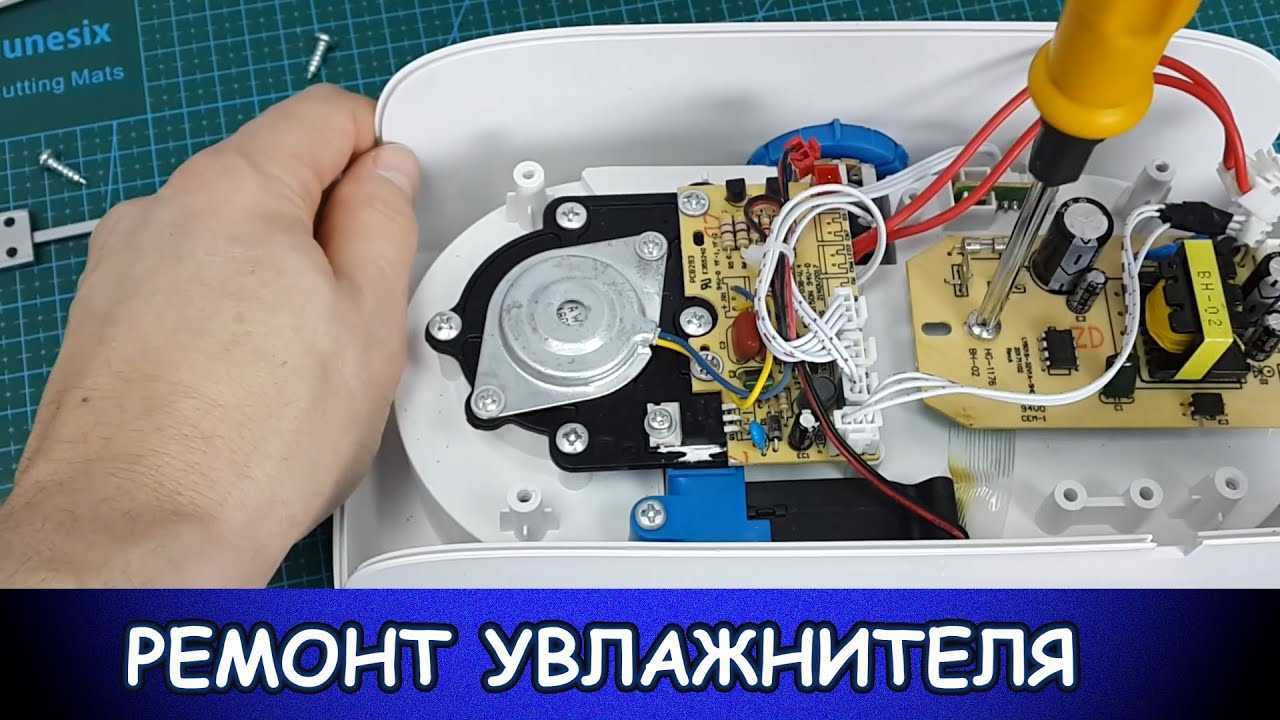

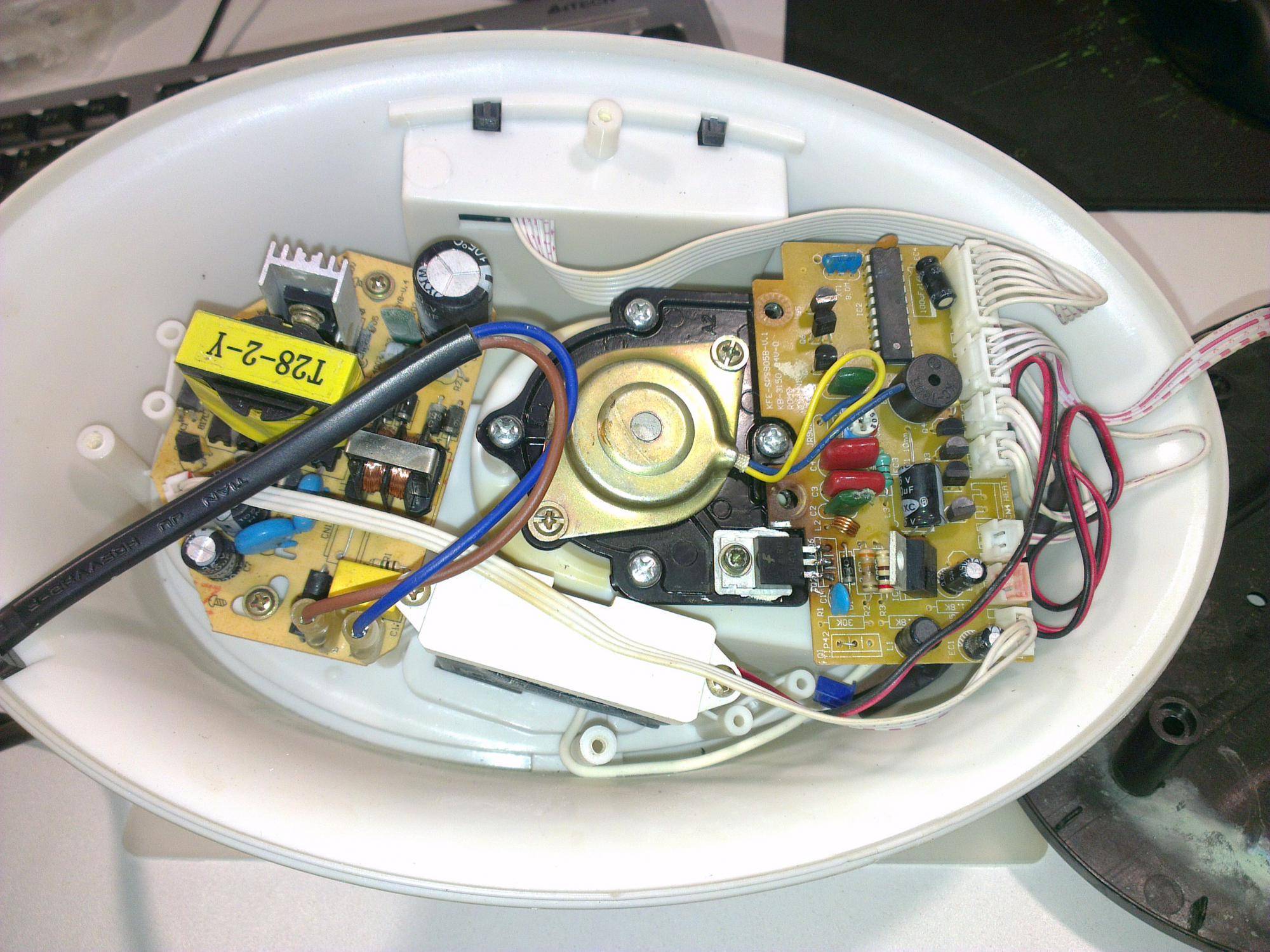

Внутреннее устройство увлажнителя воздуха
Плата питания формирует напряжение питания активных элементов усилителя с положительной обратной связью. Каскад генерирует колебания. Транзистор установлен на радиаторе для отвода лишнего тепла. Двигатель турбинки питается выпрямленным напряжением, не исключаем наличия моделей, использующих 230 вольт.
Первым делом смотрим характер неисправности. Работающий пьезоэлемент легко определить бурлением воды. Если пар не выходит наружу, виноват, вероятно, мотор турбины. Звоним обмотки, если в порядке, замеряем напряжение питания. Проведенные тесты помогут определить причину. При отсутствии шевеления пьезоэлемента первое подозрение на генератор, кристалл кварца достаточно долговечен. Начать следует силовым транзистором, здесь пригодится дистанционный термометр. Работая, генератор выделяет тепло. Избегайте засовывать руку, пока увлажнитель воздуха под напряжением, навести дистанционный измеритель на нужную точку можно. В крайнем случае выньте вилку из розетки, пощупайте пальцем поверхность радиатора. Если совершенно холодный, шансы за то, что сломался генератор.

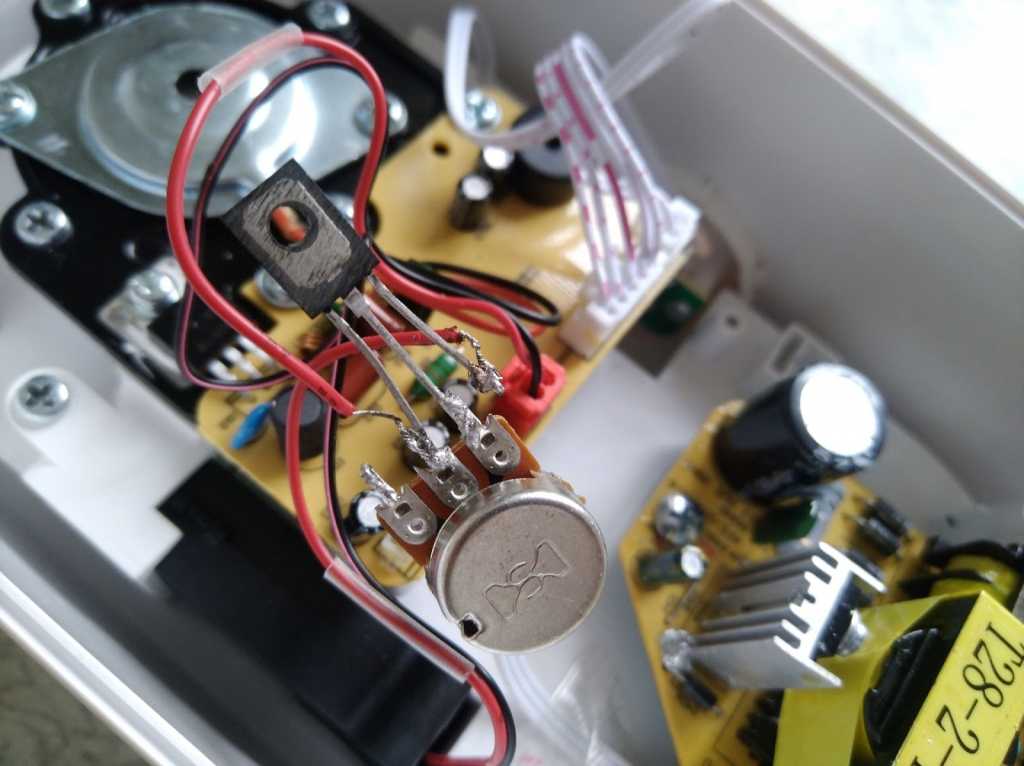

Первоначально проверяем напряжение питания, если в порядке, звонится транзистор. Если биполярный, каждый переход ведет себя подобно диоду, дает низкое сопротивление постоянному току в одном направлении. У полевого все зависит от типа, придется полистать справочник. Иногда колебаниями управляет симистор, вероятность такого расклада представляется маловероятной. Это не силовая часть, использующая кардинальный подход. Если дело оказалось именно так, проверьте генератор управляющих импульсов на работоспособность.
Конденсаторы звонятся, проверяются на вздутие. Резисторы не должны быть черными (хотя большинство продолжает работать). Дорожки платы проверяются на целостность. Что может сломаться в увлажнителе воздуха еще? Плата питания!
Причины отсутствия пара и способы устранения
Отсутствие пара – одна из самых распространенных неисправностей, которая встречается во всех типах увлажнителей. Поэтому подробнее разберем причины такой поломки у каждой разновидности приборов, а также поговорим о способах устранения.
Диагностику следует начать с проверки розетки, индикатора электрического прибора и наличия воды в резервуаре. Но учтите, что любые ремонтные работы выполняются только после отключения увлажнителя от сети.
Аппараты холодного типа
Так называемые традиционные увлажнители могут перестать генерировать пар по нескольким причинам:
- Изношенность фильтров — детали следует в таком случае заменить новыми.
- Неисправность двигателя. Узел отвечает за работу турбины и вентилятора. Не подлежит ремонту, мотор можно только заменить.
- Налёт. Если при включении увлажнителя слышен звук двигателя, а крыльчатка турбины и кулер остаются неподвижными, причина может быть в известковом налете, который следует снять. Поломку также можно определить и по направлению пара, который будет стелиться внизу, а не выходить вертикально вверх.
Отсутствие пара также может быть спровоцировано повреждением проводов, что часто случается при транспортировке устройства.
При отсутствии движения крыльчатки после включения прибора следует отключить устройство от сети и попробовать самостоятельно провернуть эти элементы. Если движение дается с трудом, то понадобится чистка
Увлажнители ультразвукового типа

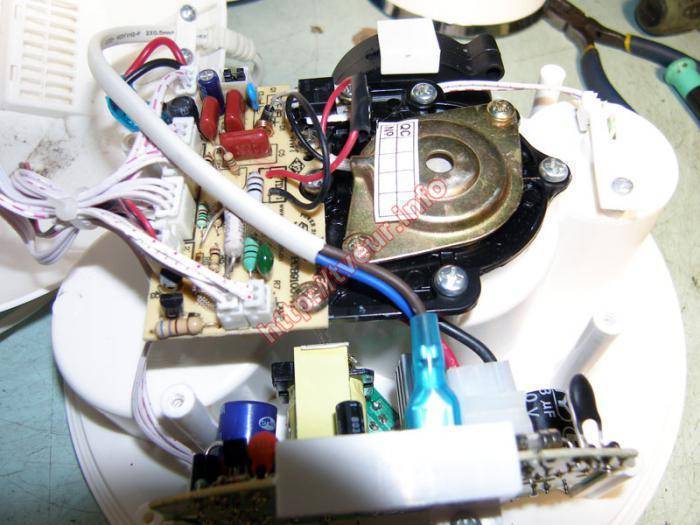

Ключевой элемент ультразвукового увлажнителя – мембрана или диск (излучатель, пьезоэлемент) и вентилятор малой мощности. Мембрана начинает вибрировать при подаче переменного тока с частотой ультразвука, от чего вода разбивается на мельчайшие частички, а встроенный вентилятор выталкивает их в помещение.
Зачастую этот тип увлажнителя производит недостаточное количество пара или вовсе не генерирует его по причине неисправности электромеханического преобразователя. Самостоятельно устранить поломку не удастся, деталь необходимо заменить. Установить неисправность мембраны можно по отсутствию характерного звука бурлящей воды.
Запустить увлажнитель воздуха без воды обычно нельзя – производители предусмотрели, чтобы приборы не начинали процесс генерации пара при отсутствии достаточного уровня воды
Если увлажнитель был запущен в работу без воды, то выходит из строя мембрана, а затем и транзистор. Продолжительная работа в таком режиме может повредить другие элементы платы генератора, что приведет к поломке блока питания.
Еще одна причина неисправности увлажнителя ультразвукового типа – загрязнение или повреждение мембраны, а также выход из строя механизма, заставляющего ее вибрировать (платы генерации ультразвуковых колебаний). Устранить проблему можно путем очистки мембраны, может понадобиться и замена всего устройства, приводящего преобразователь в движение.
Очищать мембрану стоит также и в случае генерации слишком слабого пара из увлажнителя. Сделать это можно с помощью любых чистящих средств от накипи. Поможет также уксусный раствор и лимонная кислота. Средство следует залить в углубление с мембраной и дождаться полного растворения накипи. Слишком толстый слой налета можно снять с помощью старой зубной щетки. Использование абразивных средств или металлических предметов повредит мембрану.
Поломка парового устройства
Эти увлажнители зачастую не генерируют пар по причине неисправности нагревательного элемента. Если во включенном устройстве вода не нагревается, понадобится замена ТЭНа.
Отсутствие пара может быть связано с поломкой крыльчатки, двигателя, проводки и вентилятора, как в случае с устройствами холодного типа.
Если показатель гигрометра не меняется в течение первых дней использования увлажнителя, причина может быть в чрезмерной сухости воздуха в помещении. Следует подождать около 5-10 дней, пока все предметы интерьера впитают влагу
Есть еще один тип увлажнителей воздуха – распылительный, но его ремонт должен проводиться исключительно специалистами. Вмешательство в работу дорогостоящего устройства может навредить.
Способы исправления неработоспособности
Если ваш увлажнитель воздуха перестал работать, есть несколько способов, которые могут помочь вам исправить проблему. Рассмотрим основные из них:
1. Проверьте питание Убедитесь, что увлажнитель подключен к источнику питания и включен. Проверьте, что шнур питания целый и подключен к розетке. Если увлажнитель работает от батарей, попробуйте заменить их. |
2. Очистите фильтр Проверьте, не забился ли фильтр увлажнителя пылью и загрязнениями. Если да, очистите его согласно инструкции производителя. Засоренный фильтр может привести к плохой работе увлажнителя. |
3. Проверьте уровень воды Убедитесь, что в увлажнителе достаточно воды. Если уровень воды ниже рекомендованного, добавьте нужное количество. Низкий уровень воды может быть причиной неработоспособности увлажнителя. |
4. Проверьте настройки влажности Убедитесь, что настройки влажности увлажнителя установлены правильно. Если вы хотите достичь более высокого уровня влажности, увеличьте значение настройки. |
5. Проверьте работу датчика влажности Если у увлажнителя есть датчик влажности, убедитесь, что он работает исправно. Проверьте инструкцию и выполните соответствующую настройку. |
6. Проверьте наличие блокировки Некоторые увлажнители могут иметь функцию блокировки, которая препятствует их работе в определенных ситуациях. Убедитесь, что не активирована такая блокировка. Если да, отключите ее согласно инструкции производителя. |
7. Обратитесь к производителю Если после всех попыток устранить неработоспособность увлажнителя проблема остается, рекомендуется обратиться к производителю или обслуживающему центру. Они могут помочь вам определить причину поломки и предложить решение. |
Распространенные проблемы при работе
Увлажнители – достаточно простая и надёжная техника. Чаще всего, они выходят из строя при:
- попадании в корпус влаги;
- неграмотной попытке чистить или обслуживать;
- скачках в электросети.
Попадание в корпус влаги – довольно частое явление. Случиться это может и от постепенного проникновения микрочастиц пара, и при неправильном обращении с устройством. Некоторые модели имеют отверстие для выхода пара в верхней части бака, а заливное отверстие – под баком.
Добраться до него не всегда удобно, иногда требуется снять ёмкость. Поэтому кто-то ошибочно решает влить воду через паровыделитель. В результате вода может попадать в корпус, например, через отверстие из которого выдувается поток от вентилятора.

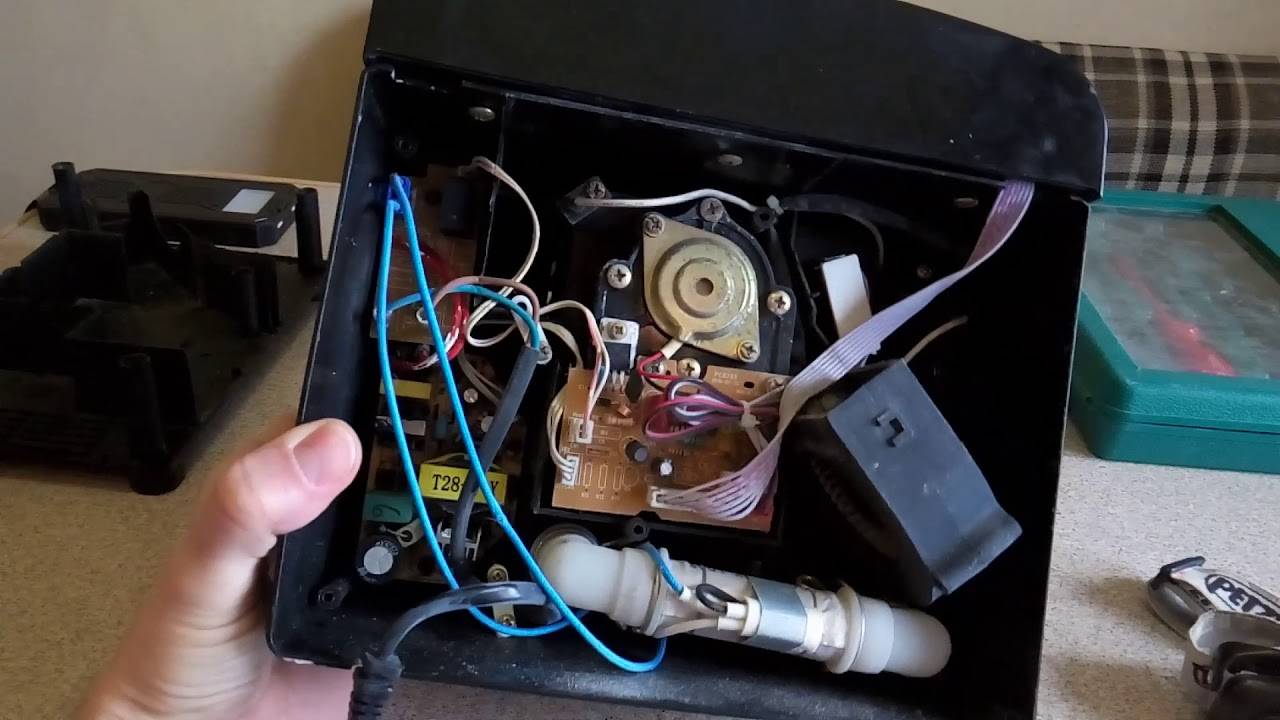

Прибор в разобранном виде
Браться за ремонт увлажнителя можно, если есть базовые знания электрики, тестер или мультиметр, а также навыки пайки.
Рассмотрим основные виды неисправностей климатической техники и способы их устранения.
Нет пара
Причиной отсутствия пара может быть:
- повреждение генератора;
- окисление контактов платы;
- поломка вентилятора;
- повреждение мембраны (для ультразвуковых).
Зачастую прибор включается, и даже пар может идти некоторое время, а прекращаться через одну – две минуты.
Не расходуется вода
О нормальной работе мембраны в УЗ устройствах говорит бульканье воды.
Если его нет или оно совсем слабое, скорее всего замене подлежит излучатель. Поломки случаются по разным причинам.
В частности, если была проблема с датчиком уровня, прибор мог работать какое-то время на сухую (датчик уровня мог сломаться сам, или его умышленно замкнули, а потом забыли вовремя отключить увлажнитель).
Плесневелый запах
Если появился затхлый запах, – приборнуждается в дезинфекции. Процедура отличается от простой замены воды в бачке. Запах вызывают колонии бактерий, для которых подходит влажная среда. Кроме того, вода может зацвести, в ней иногда селятся грибки. Часто местом скопления организмов становятся фильтры.
Даже если прибор не будет работать всего сутки – обязательно сливайте воду. В период простоя бактерии размножаются даже в УЗ увлажнителях.
Появление налёта
Если на деталях и стенках появляется соляной налет – от него нельзя отмахиваться. Накипь пагубно влияет на технику, снижает его работоспособность и уменьшает ресурс изделия.
Неправильная установка и подключение
Если увлажнитель воздуха не работает, причиной может быть неправильная установка и подключение прибора. Вот некоторые распространенные ошибки, которые могут возникнуть:
Неправильное подключение к электрической сети. Убедитесь, что вы правильно подключили увлажнитель к розетке и проверьте, получает ли он питание.
Неправильное размещение увлажнителя в комнате. Местоположение прибора может сильно влиять на его работу. Он должен быть расположен в нижней части комнаты и на некотором расстоянии от стен и мебели.
Неправильная установка фильтров
Фильтры играют важную роль в работе увлажнителя, поэтому важно правильно устанавливать их согласно инструкции производителя.
Неправильное наполнение резервуара водой. Внимательно следите за инструкциями по заполнению резервуара водой
Переполнение или недостаток воды может привести к неработоспособности увлажнителя.
Засорение воздуховодов и фильтров. Проверьте, нет ли препятствий в воздуховодах и фильтрах и очистите их при необходимости. Засорение может привести к проблемам с работой увлажнителя.
Неправильная настройка уровня влажности. Убедитесь, что вы правильно настроили желаемый уровень влажности. Некорректная настройка может привести к неработоспособности прибора.
Истекший срок службы увлажнителя и его компонентов. Если увлажнитель не работает уже долгое время, возможно, его компоненты вышли из строя. В этом случае требуется замена компонентов или самого увлажнителя.
Рабочие моменты
При неправильном обращении с устройством или просто от времени из строя выходят те или иные элементы. Конструкция увлажнителей воздуха довольно проста, но самостоятельный ремонт воздухоочистителя стоит выполнять лишь в том случае, когда есть базовые знания в области электроники, навыки ремонта и необходимые инструменты: паяльник, мультиметр, отвертка.
Зловоние
Плесень внутри увлажнителя может возникать из-за длительного простоя воды внутри
По правилам эксплуатации, воду нужно сливать из прибора во время простоя, даже если увлажнителем не пользуются всего сутки. Несоблюдение этого правила – причина возникновения неприятного затхлого запаха. Это значит, что в приборе поселилась колония бактерий, которая отлично себя чувствует во влажной среде. Плесень на стенках прибора и цветущая вода дополняют картину.
Чтобы избавиться от проблемы, необходимо продезинфицировать прибор, промыв детали, контактирующие с водой, и заменив жидкость в резервуаре. Более глубокая очистка проводится с применением столового уксуса. 3 ст. кислоты необходимо залить в прибор на 1 час. Для очистки также используют 3% перекись водорода, 10- или 20-процентный раствор лимонной кислоты. Жидкость выливают, а резервуар тщательно промывают под проточной водой.
Иногда стоит заменить или промыть чистой водой фильтр, поскольку бактерии часто скапливаются именно там. Некоторые модели фильтров нельзя очистить, их можно только заменить.
Мембрану в ультразвуковых устройствах очищают. Для этого необходимо обесточить прибор, затем снять панель, находящуюся с тыльной стороны, и стяжку, убрать верхний валик с мембраны, а нижний выдвинуть. Саму мембрану извлекают, промывают водой и просушивают на полотенце, потом устанавливают в увлажнитель в обратном порядке. Нельзя оказывать механическое воздействие на мембрану, например, тереть металлической губкой или скрести ножом, из-за этого она выходит из строя.
Не идет пар

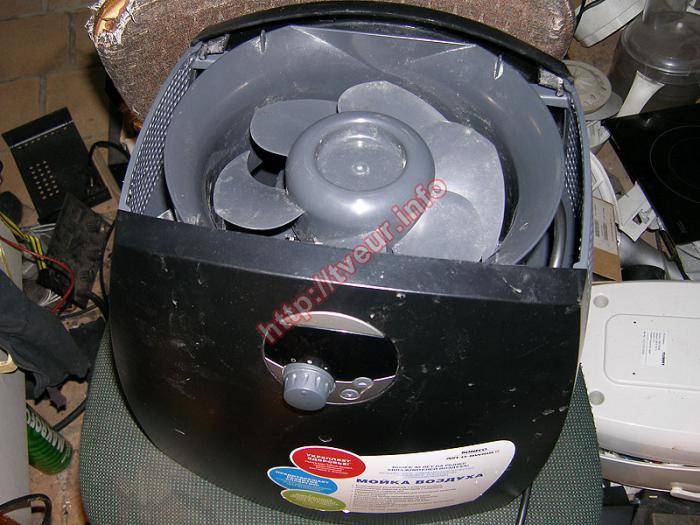

При неисправном вентиляторе пар не будет распыляться
Пар отсутствует сразу после включения или сначала идет, но прекращается через несколько минут. Отсутствие пара говорит о повреждении одной из деталей, отвечающих за нагрев воды или распыление. К ним относятся:
- генератор;
- мембрана в УЗ устройствах;
- вентилятор;
- электронный блок.
Характер поломки можно определить, только разобрав прибор.
Не поступает воздух
Данная неисправность возникает при засорении воздушных ходов или поломке вентилятора. Если лопасти вращаются, но медленно, стоит тщательно очистить их. Возможно, вращению мешает налипшая грязь. Неисправность может заключаться и в отсутствии контакта. Неработающий вентилятор необходимо заменить.
Воздухозаборное отверстие прочищают, фильтр промывают или меняют. Если принятые меры не дали результата, стоит отнести прибор в ремонт.
Не работает вообще
При неисправных датчиках увлажнитель может полностью выйти из строя
Если увлажнитель вообще не подает «признаков жизни», дело может быть в нарушении питания прибора. Необходимо проверить целостность вилки, розетки, провода, наличие электричества. Если проблемы не обнаружены, следует разобрать увлажнитель, предварительно слив воду, и просушить все части. Нужно проверить работоспособность предохранителя в сетевой вилке, заменив его в случае выхода из строя. Могут быть повреждены датчики.
Устранение неисправности
После выявления причины важно исправить её. Некоторые детали можно заменить самостоятельно
Но в большинстве случаев приходится обращаться в сервисный центр к профессионалам для устранения возникших дефектов.
Неисправные детали, которые можно заменить самостоятельно
Детали вроде мембраны или фильтра можно легко заменить самостоятельно. Для устранения подобных неисправностей не нужно обладать специальными навыками. Если засорился воздухозаборный фильтр, необходимо приобрести новый и заменить его. При поломке мембраны ей также требуется замена. Приобрести эту деталь можно в радиомагазине или в сервисном центре.
Увлажнитель способствует нормализации влажности воздуха в помещении, что благоприятно влияет на состояние здоровья, кожи человека.
Когда он перестаёт выпускать пар, значит, требуется ремонт. Ведь основной задачей прибора является выпуск пара, при помощи которого и происходит повышение уровня влажности. После определения причин поломки при помощи диагностики следует вызвать специалиста или устранить неисправность самостоятельно.
Ваш увлажнитель воздуха, скорее всего, долгое время исправно работал, помогая поддерживать приятную атмосферу в доме.
Но со временем могут появляться проблемы, сбои или полная остановка прибора.
В некоторых случаях может потребоваться обращение в сервисный центр. Однако многие проблемы можно устранить самостоятельно.
Узнаем, какие сбои характерны для климатической техники, в чём причина этих сбоев и как осуществить ремонт увлажнителя воздуха своими руками.
Но вначале вспомним, как устроен прибор и чем отличаются разные конструкции.
В зависимости от способа получения пара, увлажнители делятся на:
- Паровые.
- Традиционные (классические или холодного пара).
- Ультразвуковые.
В паровом агрегате происходит горячее испарение.
Вода нагревается пьезоэлементом, и подогретый туман распыляется в комнату при помощи кулера.
В двух других вариантах нагревания не происходит.
В традиционных устройствах воздух засасывается из помещения и силой, создающейся вентилятором, прогоняется сквозь влажный фильтр.
Проходя через него, воздух насыщается молекулами воды и очищается от примесей.
Ультразвук способствует разбиванию крупных частиц влаги на более мелкие. Делается это при помощи колебаний, создаваемых мембраной. Получившийся туман также попадает в комнату, выдуваемый кулером.
