Теплообменник в газовой колонке – деталь, которая больше всего подвержена повреждениям из-за постоянного нахождения под действием высоких температур. Поэтому при поломке колонки в первую очередь нужно осмотреть именно его и при выявлении неисправности исправить проблему или заменить деталь.
Виды неисправностей и методы избавления от них
Неисправностей у такой детали встречается немного. Главным образом это свищи и трещины трубок.
Чтобы обнаружить неисправности такого рода, обычно достаточно только поверхностного осмотра теплообменника. Однако зачастую свищ или трещина находятся в недоступном для глаз месте. В таком случае необходимо включить воду и найти место, через которое она просачивается.
В случае со свищами в месте отверстия образуется пятно зеленого цвета, которое также может помочь обнаружить неисправность. Ремонт здесь можно провести самостоятельно. Делается это при помощи паяльника и припоя. Паяльник должен быть мощным. При пайке необходимо использовать припой с температурой плавления выше 100⁰C, так как иначе он просто расплавится при взаимодействии с водой.
Трещина на трубке может возникнуть в случае её износа или низкого качества материала. Починить треснувшую трубку можно, однако это требует покупки отрезка медной трубы и навыков пайки и резки металла. Сама починка представляет собой замену повреждённого участка на новый. В зависимости от местонахождения трещины нужно отрезать трубу с одной или с двух сторон. После того, как она будет отрезана, нужно взять подходящий по размеру отрезок и припаять его на место треснувшего.
При пайке необходимо использовать припой с температурой плавления выше 100⁰C, так как иначе он просто расплавится при взаимодействии с водой
Покупка или ремонт
Ответ на этот вопрос зависит от множества факторов: навыков пайки, наличия инструментов, величины неисправности и стоимости теплообменника для данной модели колонок.
Обычно его стоимость составляет треть от общей стоимости колонки. Также необходимо будет заплатить за его установку и доставку, а это ещё один удар по кошельку. С другой стороны, не у всех хватит навыков правильно снять, отремонтировать и установить теплообменник обратно. В таком случае идеальным вариантом будет обратиться к профессионалу.
Однако, если поблизости таких найти нельзя или они требуют высокой платы, то не остаётся ничего, кроме покупки нового. При выборе этого варианта следует обратиться в сертифицированный магазин, который предоставит профессионала для установки теплообменника.
Чтобы не ошибиться с выбором следует обращать внимание на цвет материала. Если медь отливает серым – это значит, что при изготовлении использовались примеси и долго такая деталь не прослужит
Подготовка к пайке
Прежде всего, нужно снять кожух с колонки. Делать это нужно аккуратно, отключив прежде провода от дисплея. В некоторых моделях водонагревателей, например Нева 4510, перед этим следует снять регуляторы газа и давления. Далее включается вода и находится место протечки. Часто оно находится на сгибе труб теплообменника возле обрешетки. Если оно легкодоступно, можно будет запаять свищ, не снимая колонку. Если же прямого доступа нет, и свищ находится изнутри радиатора, нужно будет разобрать колонку и снять теплообменник.
После этого отключается газ и спускается вода из колонки. Для этого открывается кран горячей воды и откручивается накидная гайка с входа холодной воды. Под действием силы тяжести вода выльется. В современных колонках есть специальная заглушка для слива воды, открыв которую жидкость сливают в подставленную емкость. Остатки влаги продуваются компрессором или пылесосом
Это важно, потому что во время пайки жидкость будет закипать и испаряться, создавать давление и сдувать припой через свищ
Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира.
Как устроен и работает водонагреватель?
Чтобы научиться ремонтировать газовый котел, необходимо сначала понять, как он устроен и как работает.
Устройства могут быть следующих типов:
- С открытой камерой сгорания или атмосферные.
- С закрытой камерой сгорания или турбированные. Их еще называют надувными.
Для естественной работы атмосферного нагревателя требуется воздух для горения из окружающей среды. Для работы газового нагревателя требуется воздух из воздухопровода, который поступает в устройство через отверстие в нижней части нагревателя. Для отвода продуктов сгорания устанавливается дымоход с естественной тягой.
Приборы Fuzzy отличаются от атмосферных приборов в одном отношении: их камера сгорания закрыта, а встроенный вентилятор обеспечивает принудительную тягу. Воздух входит и выходит через коаксиальный (двустенный) дымоход.
Конструкцию газового водонагревателя можно в общих чертах понять из следующего рисунка.
На рисунке показан типичный газовый водонагреватель. Одной из конструктивных особенностей этого обогревателя является розжиг горелки. Аккумуляторы (или от сети 220 В), гидравлическая турбина также может использоваться для зажигания различных моделей
Работа современной газовой горелки с автоматическим розжигом представлена ниже:
- Колонка начинает работать при открытии крана смесителя. Водный поток проходит через узел водоснабжения и теплообменник газового устройства.
- Внутри корпуса колонки находится мембрана водяного регулятора, которая толкает шток под воздействием давления, возникающего от воды. Это позволяет штоку сдавливать пружину механического газового клапана в блоке, чтобы у топлива появилась возможность добраться до самой горелки.
- На данном этапе замыкается цепь электромагнитного клапана, что возникает в момент отпускания штоком кнопки микровыключателя. Клапан провоцирует запуск газа в специальную трубку, которая является подающейся. Газ поступает к уже открытому пружинному клапану.
- Срабатывает импульсное устройство. Оно подает разряд на электроды, которые находятся рядом с горелкой. Образовываются искры, вследствие чего начинается розжиг. Это позволяет нагревать воду, проходящую по теплообменнику.
Электромагнитная цепь состоит из 3 датчиков, соединенных последовательно. К ним относятся датчик тока, датчик перегрева и датчик пламени. Когда последний элемент цепи обнаруживает возгорание, искрение прекращается.
Более подробно принцип работы нагревателя мы объяснили в этой статье.
Старые газовые обогреватели имели один контакт и устройство зажигания, которое работало постоянно. В настоящее время устройства изготавливаются с двумя электродами, которые зажигают горелку
Материалы
Наиболее часто для изготовления теплообменников используют сталь (разные виды) и медь.
Стальной теплообменник отличается такими особенностями:
- Стоит дешевле медного.
- Материал очень пластичный, поэтому хорошо переносит нагрев, не меняя своих физических свойств.
- Отличается относительно небольшим весом, что положительно сказывается на КПД теплообмена.
- Обладает большей стойкостью к коррозии, чем алюминий и медь.
У медного теплообменника отмечают такие свойства:
- Благодаря высокому коэффициенту теплоотдачи намного быстрее нагревает воду.
- Чем меньше примесей, тем дороже будет стоить такой металл.
- Из-за наличия примесей в некачественном медном теплообменнике стенки будут нагреваться неравномерно, что со временем приведет к их разрушению.
- У меди отмечают высокую стойкость к коррозии.
- Для удешевления детали многие производители прибегают к меньшей толщине стенок и малому сечению трубок.
- Весит медный теплообменник примерно 3-3,5 кг.
Распространенные причины течи
Чтобы понять, что делать, если потек полотенцесушитель, необходимо выявить место повреждения и причину нарушения герметичности конструкции. Работа старых приборов нередко ухудшается в результате износа, вызванного длительной эксплуатацией или коррозией. Недавно установленные устройства часто начинают подтекать вследствие заводского брака или неправильного монтажа.
Коррозия корпуса
Корпус змеевиков изготавливают из металлов, устойчивых к окислению. Однако при прохождении по прибору жидкости, насыщенной кислородом, со временем очаги коррозии могут появляться в местах спайки отдельных элементов. Повышают риск возникновения дефектов следующие факторы:
- гидравлические удары;
- низкое качество воды.
Верхнее защитное покрытие часто повреждается во время монтажа. В области царапин формируются очаги коррозии. Увеличивают риск появления ржавчины блуждающие токи в системе водоснабжения и отопления. Они возникают при ненадлежащем заземлении.
Износ запирающих прокладок
Прокладки изготавливают из плотной резины. Качественные элементы более износостойкие. Дешевые — быстро разрушаются под действием высоких температур, влажности, примесей солей и других веществ, содержащихся в воде. В комплекте с прибором часто идут силиконовые прокладки. Они менее устойчивы к влиянию различных факторов, поэтому течь может появиться уже через короткий период эксплуатации.
Детали устанавливаются в местах соединения труб. При разрушении резины в областях фиксации гаек будут возникать очаги разгерметизации.
Заводской брак
Популярность приобрели устройства необычной формы. Они отличаются декоративностью. Однако такие конструкции имеют ряд недостатков, создающих условия для появления протечек. Такие полотенцесушители изготавливаются путем сварки ряда отдельных элементов. Сверху они покрываются антикоррозийным составом. При этом способе производства повышается риск заводского брака. Каждое место стыка труб является потенциальным очагом образования неисправности.
При первичной установке недостаточно пропаянные швы, покрытые декоративным слоем, могут не протекать. Однако при малейшем перепаде давления возникнет прорыв. Грубые нарушения технологии производства приводят к тому, что из ослабленного места начинает капать вода сразу после монтажа.
Проблемы с креплением накидной гайки
Фиксация труб горячего водоснабжения или отопления с полотенцесушителем выполняется за счет специальной накидной гайки. Под действием перепада температур она может ослабевать. Появление влаги в месте соединения вызывается и усадкой пакли или другого уплотнителя, использовавшегося при монтаже прибора. Подтекание в области накидной гайки может возникать также вследствие износа герметика. Этот материал со временем высыхает и разрушается, что приводит к появлению влаги под резьбой.
Газовая колонка отказывается зажигаться
Оборудование может перестать зажигаться по нескольким причинам.
Устройство газовой колонки
Схема устройства газовой колонки
В современных агрегатах с электронным розжигом в случае отсутствия зажигания газ перестает подаваться – его отсекает клапан. Пользователь узнает об этом посредством соответствующего индикатора. В некоторых ситуациях такая проблема решается путем простой замены батарейки. Этот момент уточните в инструкции. Если же производитель не дает подобных рекомендаций, лучше сразу обратитесь в газовую службу либо сторонний ремонтный сервис.
В один прекрасный момент колонка может не зажечьсяБлок батарей для розжига колонки
Колонка не зажжется при отсутствии вентиляционной тяги. Для проверки уровня тяги подносим к решетке вентиляции полоску бумаги. Если листок не меняет своего положения либо же меняет его недостаточно выражено, с тягой явные проблемы. В многоквартирных домах прочисткой вентиляционных колодцев занимаются коммунальщики – обратитесь к ним. Можно сделать это и самостоятельно при помощи металлического ершика, привязанного к подходящей по длине гибкой проволоке (шлангу и т.п.), однако коммунальные службы подобные самовольные действия обычно не одобряют.
Очистка вентиляции
Нередко горелки не срабатывают из-за износа мембраны. Этот элемент конструкции достаточно быстро деформируется, механизм запуска горелки становится менее чувствительным и не срабатывает при включении воды. Даже в дорогих нагревателях мембраны изнашиваются за 5-8 лет – с этим, к сожалению, ничего не поделаешь.
Нередко горелки не срабатывают из-за износа мембраны
Для проверки включите воду на максимум. Если при сильном напоре колонка включилась, проблема определенно в мембране. Замену этого элемента можно выполнить собственными силами.
Для этого сделайте следующее:
- открутите гайки крепления с водяного узла (обычно их 2);
- открутите крепежные винты, за счет которых водяной узел удерживается в газовом (обычно винтов 3);
- рассоедините половинки узла и вы увидите резиновую мембрану. Если она не плоская, а заметно деформированная, замените ее. Для этого купите в специализированном магазине аналогичное изделие. По возможности отдавайте предпочтение мембране из силикона – она прослужит намного дольше своего простого резинового аналога.
Разборка газового котла и пайка протечки
Итак, после подготовки инструментов, я осмотрел газовую колонку и определил место протечки. Происходило это в следующих действиях:
- Перекрыл воду.
- Открутил болты и снял внешний кожух с теплообменника.
- Подал воду.
- Осмотрел теплообменный элемент колонки и нашёл место утечки.
Как правило, место утечки довольно легко выявить: с медных деталей снимается верхний слой краски, а иногда можно увидеть характерные зелёные пятна, которые появляются при окислении меди.
В моём случае до дырочки было легко добраться, поэтому я не снимал всю газовую колонку.
Если место пропуска находится в труднодоступном месте, то придётся полностью демонтировать водонагреватель.
Для этого перекройте кран на газовой трубе, после чего откройте кран горячей воды и открутите гайку на трубе холодной воды.
Далее слейте весь теплоноситель из теплообменника колонки.
В современных моделях для сливания воды предусмотрена заглушка – просто открутите её, если нужно будет слить воду и она польётся самотёком.
Перед тем, как приступить к работе по пайке дырок, просушите теплообменник.
Это делается для того, чтобы в скорее после пайки не повторилась протечка из-за плохого качества пайки.
Для сушки теплообменника можете использовать пылесос или компрессор.
Первым делом необходимо зачистить места утечки щёткой по металлу или мелким наждаком.
Зачистку следует выполнять аккуратно, ведь медные трубки крайне легко повредить.
После зачистки, обезжирьте место работы специальным составом, желательно с основой из спирта, хотя можно и любым другим.
Далее выберете способ, которым будете производить пайку. Существует три способа пайки теплообменника газовой колонки:
- Пайка при помощи паяльника;
- Пайка газовой горелкой;
- Способ холодной пайки;
При этом два первых способа отличаются лишь применяемыми инструментами.
Пайка с помощью паяльника
Для пайки этим способом вам понадобится:
- Мощный паяльник (модность от 100 Вт);
- Припой;
- Флюс (можно использовать канифоль или аспирин);
Первым делом нанесите флюс на место пайки для того, чтобы избавить поверхность трубки от окиси и припой равномерно распределился по месту пайки.
Далее разогрейте паяльником трубку в месте пайки.
Постепенно наносите припой на место пайки.
Необходимо добиться такой температуры, чтобы припой расплавлялся не от соприкосновения с паяльником, а тогда, когда он находится на поверхности горячей трубки.
Наносите припой пока он не достигнет толщины 1-2 миллиметра, такая толщина нужна, чтобы после засыхания место пайки выдержало давление теплоносителя.

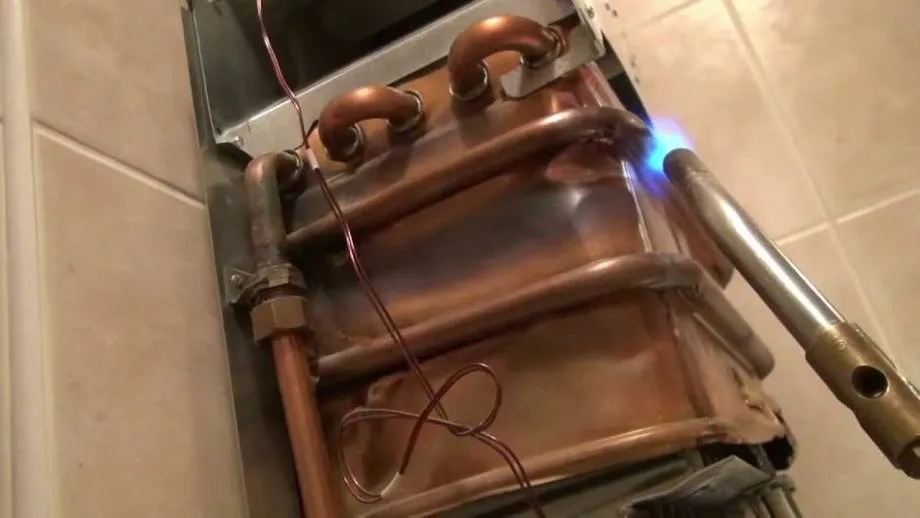

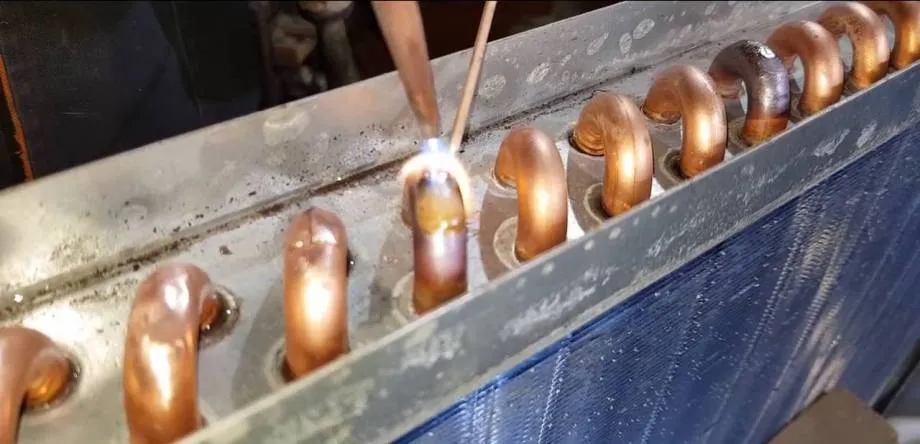

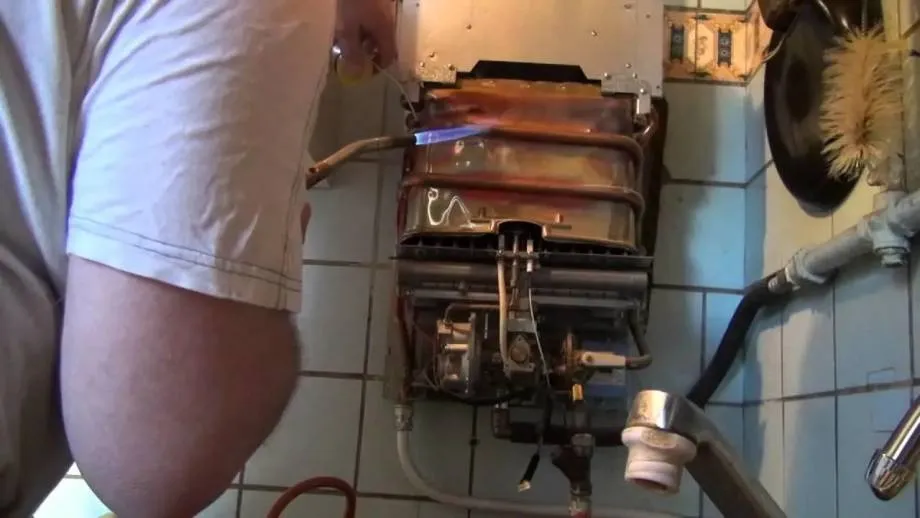

Способ пайки с помощью газовой горелки
Для пайки этим способом вам потребуется:
- Сама газовая горелка;
- Баллон со сжиженным газом;
- Припой;
- Флюс (я использовал порошок буры);
Для начала соберите горелку, подожгите её и отрегулируйте пламя, чтобы оно не повредило элементы теплоносителя в процессе пайки.
Далее подсушите место пайки горелкой для того, чтобы устранить остатки влаги, после чего нанесите флюс на место пайки.
Постепенно нагревайте трубку и начните понемногу наносить припой, который в скорее должен начать плавиться.
Слой припоя также должен достигнуть толщины 1-2 миллиметра.
После завершения пайки почистите место пайки так, чтобы на нём не осталось флюса, ведь он может разъесть поверхность трубки теплообменника газовой колонки.
Способ пайки холодной сваркой
Если же вы решили использовать химический способ пайки трубки теплообменника, то используйте холодную сварку, что сделана из такого материала, который после контакта с горячей водой не потеряет прочности и не расплавится. Ведь иначе протечка со временем повторится.

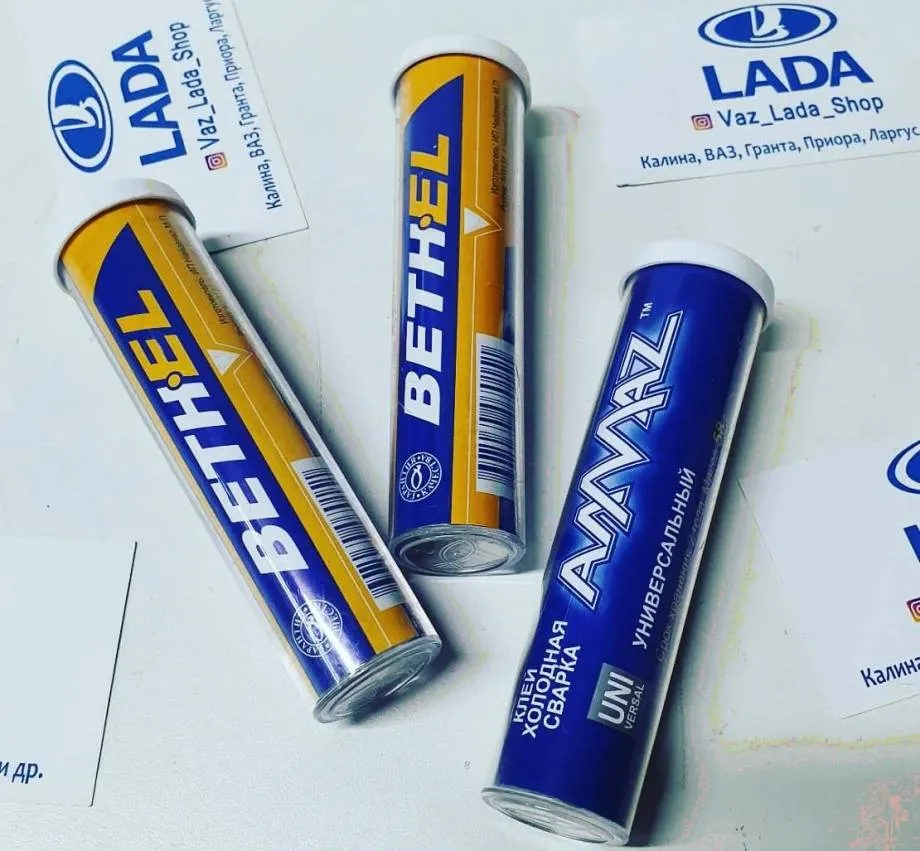

Для этой работы отлично подойдёт холодная сварка для батарей и труб от компании «Спайк».
Для работы с холодной сваркой вам потребуется химзащита в виде защитных перчаток для рук.
В начале достаньте небольшое количество холодной сварки и немного разомните его в руках в течении около 3 минут.
Когда вы почувствуете, что вещество начнёт твердеть, приложите заплатку к месту протечки и плотно прижмите.
Держите её в таком состоянии до тех пор, пока вещество полностью не схватится.
Если же ваш теплообменник потёк сразу в нескольких местах или дырки протечки слишком большие, то следует припаять заплатку из пластинки меди, но подойдёт и отрезок медной трубки.
Процесс демонтажа старого оборудования
Перед демонтажом старых колонок следует подготовить подходящие для этого инструменты и материалы. К ним относят электродрель, ключи (рожковые и разводные), крепёжные детали, фитинги и краны, шланг, ленту и герметик.
В этом же списке есть труба для водоснабжения. Её диаметр обычно указывает инструкция к прибору. Следует также приготовить фильтры, инструменты для пайки и резки пластиковых коммуникаций, краны Маевского и гофрированную трубу, которая должна совпадать по размеру с входным отверстием котла.
Для снятия оборудования выполняют следующие действия:
- Закрыть вентиль на шланге, который ведёт от газопровода к старой колонке;
- Снять фиксирующую шланг гайку. Избежать повреждения трубы можно, зафиксировав её с помощью ключа;
- Отделить шланг от оборудования;
- Закрыть вентиль на подающем водопроводе.
Следующий этап демонтажа предполагает отсоединение нагревателя от дымохода. Теперь достаточно снять прибор с закреплённого на стене крепежа. После этого переходят к монтажу.
Предварительная подготовка
В процессе работы понадобятся следующие инструменты и материалы:
- паяльник мощностью более 100 Вт;
- мелкий наждак или щетка по металлу;
- припой из сплава свинца с оловом;
- флюс – достаточно будет канифоли или измельченного аспирина.
После этого можно перейти к осмотру газовой колонки, чтобы определить место протечки. Не стоит торопиться перекрывать подачу воды.
Вначале снимают с аппарата внешний кожух, если нужно – откручивают болты. Открывают воду и осматривают теплообменный элемент колонки, чтобы выявить место утечки. Если до дырочки (свища) легко добраться, то теплообменник можно паять прямо на месте, не снимая всю газовую колонку.
Для работы в труднодоступном месте понадобится демонтаж водонагревателя, поэтому перекрывают кран на газовой трубе, из теплообменника колонки сливают весь теплоноситель, открыв горячий кран и открутив гайку на трубе с холодной водой. Из современных моделей колонок с заглушками слить воду еще проще – нужно открыть заглушку, чтобы вода вылилась самотеком.
Участок теплообменника, где была обнаружена утечка, следует зачистить щеткой по металлу или мелким наждаком. Нередко на поврежденных местах появляются характерные зеленые пятна, свидетельствующие об окислении меди.
Зачистку нужно выполнять осторожно, поскольку тонкие медные трубки легко повредить. По завершении данной процедуры место работы следует обезжирить специальным составом на основе спирта или любым другим
Извлечение теплообменника из котла
Газовые котлы оборудуют теплообменниками, иногда их называют радиаторами котлов, в которых одни источники передают тепловую энергию другим. В большинстве котлов есть первичный и вторичный теплообменники, а в остальных — совмещенный или битермический.
На все виды обменников воздействуют неблагоприятные факторы. Ухудшается качество металла, уменьшается проходимость каналов, напор воды бьет по стенкам. На первичный и битермический воздействует пламя главной горелки.
У битермических теплообменников канал для водоснабжения находится внутри линии отопления — если было бы наоборот, теплообменники чаще выходили бы из строя
У изношенных обменников могут появляться дыры. С учетом стоимости этой детали, есть смысл ремонтировать их, а не сразу заменять. Тем более, что аналог не всегда удается найти.
Если в газовом котле потек теплообменник, вы заметите подтеки рядом с бытовой техникой или ошибку на дисплее. При необходимости, достаньте проблемную деталь.
Сначала сделайте так:
- Отключите котел от электросети и газа.
- Перекройте движение теплоносителя в систему отопления и из нее. Закрутите кран подачи водопроводной воды в котел.
- Слейте оставшуюся в устройстве воду.
- Снимите крышку котла.
- Спустите воздух через отводчик.
- Проверьте внутренности прибора. Посмотрите, есть ли где-то влага, и вытрите ее.
Чтобы достать первичный или битермический теплообменник, освободите камеру сгорания от подходящих к ней элементов. Уберите патрубок, который подает газ на горелку. Отсоедините электропровода от камеры сгорания. Если забыть этот нюанс, то потом из-за невнимательности можно повредить их.
Отцепите датчики, трубки контура отопления, отведите патрубки обоих контуров от битермического обменника. Уберите узлы, которые препятствуют изъятию устройства из котла.
Отсоедините и вытяните камеру сгорания. Снимите верхнюю и переднюю крышки. Уберите метизы под теплообменник и вытяните его.

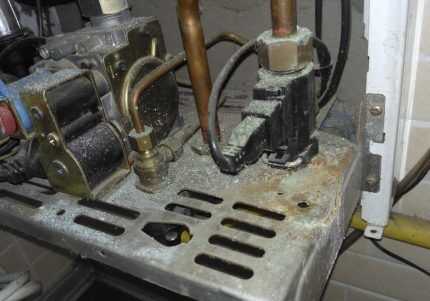

Из-за утечки воды из теплообменника образуется налет и ухудшается состояние элементов котла, из строя могут выйти датчики, после чего топочная не запустится
Чтобы достать вторичный теплообменник, извлеките плату и другие электронные элементы, открутите и уберите все, что помешает вытянуть агрегат из котла. Изолируйте содержимое прибора от попадания воды из обменника и подходящих к нему каналов.
Но неисправность теплообменника – не единственная причина по которой может течь котел. О других возможных причинах течи и способах их устранения мы подробно рассказали в этой статье.
Неправильная установка
Причиной того, что водонагреватель выключается после запуска, может быть неправильная его установка. На схеме, предоставленной ниже, показано, как нужно устанавливать агрегат.
На следующих рисунках показаны распространенные ошибки при монтаже водогрейки.
- Дымоход вставлен так, что перекрывает вентиляционную шахту.
- На том же уровне, что и дымоход, имеется еще одно отверстие для вентиляции.
- В канал для овода продуктов сгорания из аппарата встраивается кухонная вытяжка.
Такие способы монтажа нарушают нормальную тягу, вследствие чего работа водонагревателя становится неправильной, а в некоторых случаях – невозможной.
