Как самостоятельно отремонтировать энергосберегающую лампу

Видеоинструкция по разбору ЭСЛ

Для закрепления материала, предлагаю к просмотру подборку видео:

Ремонт лампы Camelion 30 W

Диагноз: «обрыв спирали»

Видео от крупнейшего канала об электронике, о принципе работы электронного балласта, очень важно это знать, прежде чем приступать к ремонту

Выводы

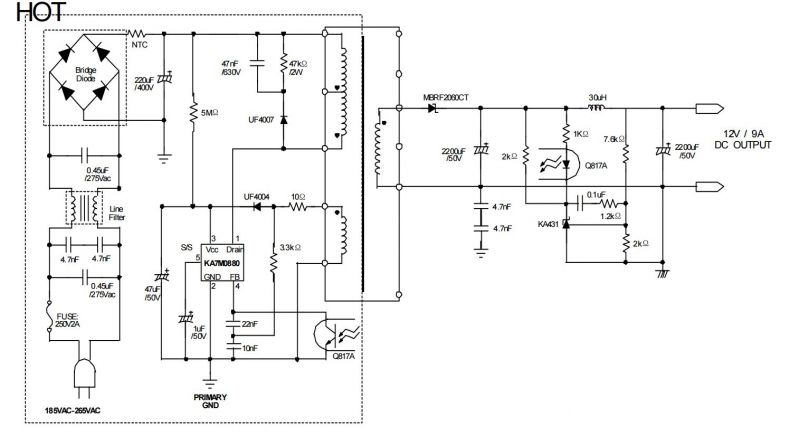

Не спешите выкидывать энергосберегающие лампы, вы можете легко продлить им жизнь, восстановить балласт или заменить колбу. Дешевые китайские лампы содержат самый низкокачественный балласт, ЭСЛ известных производителей типа Osram славятся надежностью и долгим временем работы. Устройство их блока питания намного совершеннее. Если вы увлекаетесь электроникой, это еще и источник радиодеталей, из нее можно сделать импульсный блок питания или зарядное устройство с минимальными доработками. Описанный метод диагностики при должном применении подойдет и для ремонта зарядных устройств мобильных телефонов.

Как отремонтировать энергосберегающую лампу?

Приступать к процедуре ремонта необходимо только если имеются необходимые детали. Лучше, если есть люминесцентная лампа, которой вы не пользуетесь. Все компоненты можно взять оттуда.

Такие источники имеют два вида поломки: перегорает балласт электронного типа или выход из строя накаливающих спиралей. После того, как разобрали источник, визуально осмотрите спираль. Если ее целостность нарушена, следует подобрать работоспособную, ее можно взять в специализированном магазине или из лампочки с разбитой колбой.

При сгоревшей электронике, идеально установить дроссель, на который будет попадать напряжение. Оно передается на стартер, и происходит запуск лампы. Однако, эта система создает достаточно шума при функционировании, поэтому такое явление весьма некомфортно для домашних условий.

Как работают люминесцентные лампы: 4 фазы запуска и отключения — простое объяснение

Внутри герметичного пространства стеклянной колбы находятся пары ртути, создающие ультрафиолетовый спектр излучения. В видимый свет его преобразует люминофор, нанесенный по внутренней поверхности трубки.

Газовый разряд, вызывающий свечение, протекает между электродами, образованными нитями накала. Для его розжига используется дроссель и стартер.

Фаза запуска №1. Разогрев нитей накала

При подаче напряжения выключателем на схему лампы в ней по замкнутой цепи начинает протекать переменный ток. Его путь: дроссель, одна нить накала, емкостное сопротивление стартера, вторая нить накала.

Металл обоих электродов разогревается, вокруг них создается электронная эмиссия, облегчающая возникновение тока газового разряда.

Фаза запуска №2. Замыкание контакта стартера

Дроссель, обладая индуктивным сопротивлением, первоначально накапливает электромагнитную энергию.

Внутри стартера между его электродами создается тлеющий разряд, нагревающий биметаллический контакт. Последний начинает выгибаться и замыкает дополнительную цепочку, подключенную параллельно электродам. Через нее начинает протекать ток.

Тлеющий разряд прекращается. Биметалл остывает.

Фаза запуска №3. Газовый разряд

Остывший биметалл стартера отключает контакт дополнительной цепочки.

Дроссель при разрыве цепи формирует импульс повышенного напряжения благодаря наложению ЭДС самоиндукции на сигнал бытовой сети 220 вольт.

Большой всплеск напряжения между электродами колбы пробивает электрическое сопротивление газовой среды, создается ток разряда в ней.

Дроссель же с момента возникновения газового разряда своим сопротивлением ограничивает ток в цепи, предотвращает дуговое замыкание. Лампа светится.

На этом этапе стартер уже выполнил свою задачу и в работе не участвует.

Фаза запуска №4. Снятие напряжения выключателем

Разрыв цепи питания прекращает протекание газового разряда и свечение лампы.

Изложенная технология запуска за счет предварительного разогрева нитей накала называется горячей. Она обеспечивает наиболее экономный режим создания нагрузок на встроенные электроды, обеспечивает им повышенный ресурс.

Люминесцентную лампу можно запустить в работу быстрее, без прогрева нитей. Для этого между ними достаточно приложить импульс повышенного напряжения. Этот метод называется холодным запуском. Его применение значительно сокращает ресурс оборудования.

Частые причины поломок

Самыми распространенными причинами по которым выходят из строя энергосберегающие лампы являются:

Короткое замыкание являющаяся следствием с заводского брака или недостаточного тепла отведении, из-за которого может нарушиться целостность изоляции Для этого необходимо заранее побеспокоиться об улучшении Вентиляции
Пробую запускающего устройство происходит по причине используем названия дешёвых деталей которые не выдерживают Частые перепады напряжения Для борьбы с которыми необходимо на входе электричества в квартиру ставить стабилизатор
Сгоревшая нить накаливания Данном случае совета может быть только два либо замена лампы, либо ее восстановление.

Поиск и ремонт неисправности

Поломка может заключаться в коротком замыкании либо пробое. Для этого первоначально осматривается электронная плата на элементы видимых повреждений. Осмотр проводится с двух сторон. Повреждения платы – деформирование, черные точки, пробои.

Предохранитель

Предохранитель найти легко. Эта система находится в объединении цоколя и платы. Он сверху покрыт изоляционным слоем и находится в состыковке с резистором. Для определения работоспособности предохранителя необходимо воспользоваться мультиметром. Для этого одно щупальце присоединяется к предохранителю, а другое к плате. Так проводится измерение сопротивления.

При исправности сопротивление покажет значение примерно в 10 Ом. При повреждениях – 1 Ом. При неисправности этого элемента он устраняется, новый припаивается.

Колба

Поломка может заключаться в перегорании нити электрода в колбе. Неисправная нить подлежит замене. Если нити нет, то возможна установка резистора с таким же сопротивлением. Для этого он припаивается параллельным способом со спиралью, которая сгорела. Далее требуется проверка работоспособности всей платы (полупроводников).

Транзисторы и резисторы

Чтобы проверить исправность транзистора, для начала он изымается из схемы. Это обязательный момент, поскольку переходы находятся в обмотке. Если выявлена поломка транзистора, то замена производится на идентичный. Не допустима замена на элемент с другими параметрами. При этом корпусная часть может быть различной, это не повлияет на ход ремонта.

При проверке резистора используется также мультиметр. Номинальное значение просматриваем на корпусе устройства. Все элементы должны быть проверены последовательно.

Конденсаторы

Конденсаторы проверяются аналогично прописанным способом. Ремонт предусматривает замену неисправного элемента. Вышедший из строя конденсатор принимает деформированную форму – протечка, вздутие корпуса.

Ремонт балласта

Если колба исправна, то поломку надо искать в балласте. Он осматривается на предмет сгоревших элементов. Если замечены прогоревшие следы, вздутия, деформация, то требуется замена вышедших из строя элементов. При не восстановлении работоспособности лампы после замены данных компонентов, требуется прозвон всей цепи.

Последовательность поиска неполадок балласта:

Замена резистора-предохранителя – частая проблема балласта.
Выпаиваются конденсаторы. (После пайки требуется проверка мультиметром – проверяются диоды моста без их предварительного выпаивания).
Если проверка предыдущих элементов не нашла неисправностей, то переходит работа на поиск неисправностей в транзисторе. Для этого требуется выпайка элемента.
При замене всех частей начинается этап сборки.

Ремонт при перегоревшей нити

При починке перегоревшей нити проводят работу в балласте во внештатном режиме. При подаче сильного напряжения пусковая деталь ломается. При одинаковой подаче напряжения лампа прослужит до 1,5 года. Также срок эксплуатации зависит о качества и вида встроенных схем. Если перегоранию подверглась одна нить, проводится ее шунтирование сопротивлением. Для этого необходима установка резистора с сопротивлением равным сопротивлению уцелевшей нити.

Советуем посмотреть видео-инструкцию:

Ремонт спирали

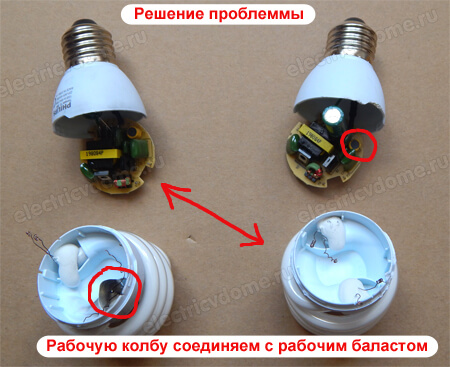

Нередко лампочки перестают работать по другим причинам — выход из строя нитей накаливания или схемы. Подсказкой здесь вам станет потемнение в месте сгоревшей спирали. Для проверки померяйте их сопротивление. При перегорании одной из нитей правильным решением будет избавиться от колбы. Причём плату в дальнейшем можно использовать для ремонта других ЭСЛ. Но экономные пользователи смогли и здесь найти выход из положения. Необходимо просто закоротить выводы перегоревшей спирали.

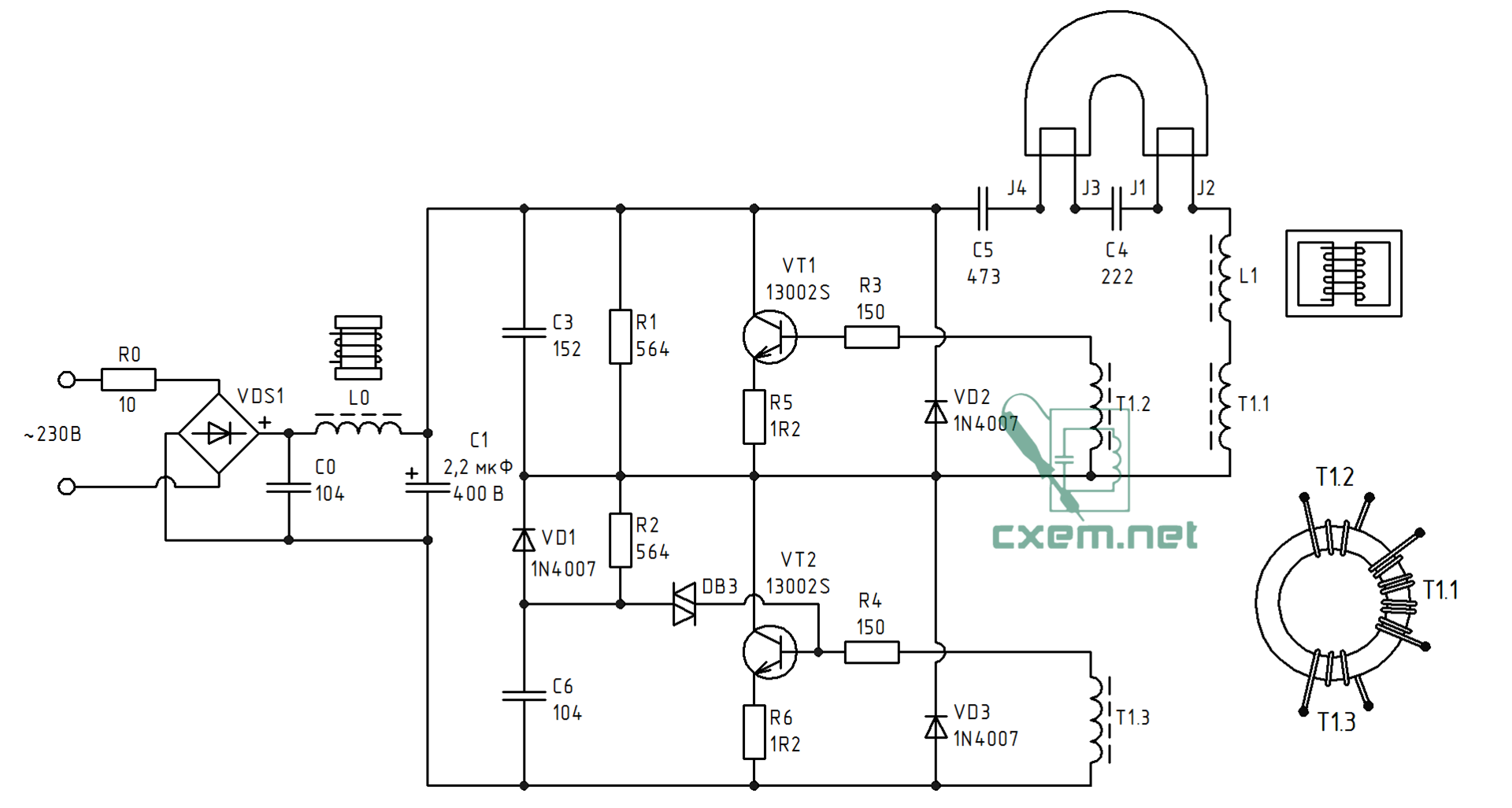

Плата энергосберегающей лампы

Не стоит рассчитывать на то, что так вы сможете снова наслаждаться тысячами часов работы исправленной лампы. На одной исправной спирали лампа много не проживёт. Вот что необходимо сделать.

В первую очередь отсоедините спирали и определите работоспособность каждой из них (как это выполнить — читайте выше). Используя мультиметр, вы сможете найти нерабочую нить (также на ней будут видны следы перегорания). Если вторая нить рабочая, вам придётся просто зашунтировать нерабочую резистором такого же номинала, как и у рабочей. Этот шаг является обязательным, поскольку цепь без шунтирования не будет работать.

Вот и всё. Как видите, ремонт энергосберегающих ламп в домашних условиях непрост, но возможен. Если же вы сами сталкивались с восстановлением таких лампочек, поделитесь своими комментариями под этой статьёй.

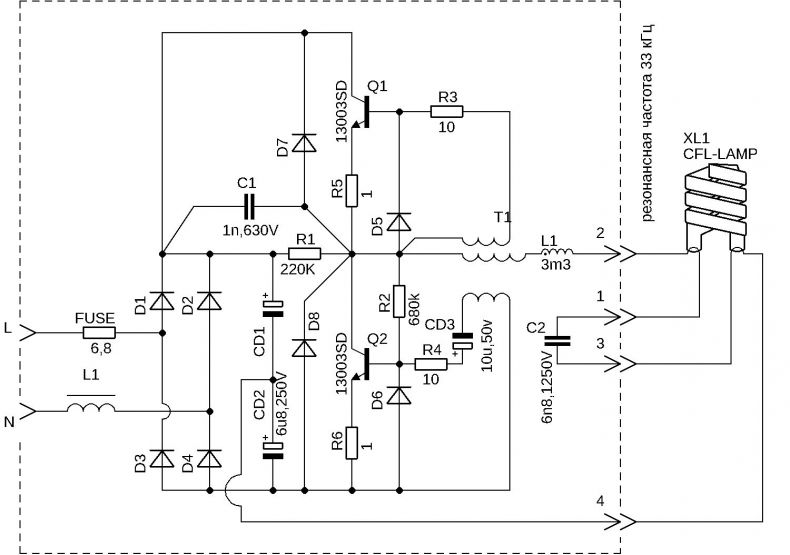

Определяем неисправные элементы на плате пускорегулирующего устройства.

Предохранитель.

В первую очередь проверяем предохранитель. Найти его легко. Одним концом он припаян к центральному контакту цоколя лампы, а вторым к плате. На него надета трубка из изоляционного материала. Обычно при такой неисправности предохранители не выживают.

Но как оказалось, это не предохранитель, а пол ваттный резистор сопротивлением около 10 Ом

, причем был сгоревшим (в обрыве).

Определяется исправность резистора легко. Мультиметр переводите в режим измерения сопротивления на предел «прозвонка

» или «200 » и производите замер. Если резистор-предохранитель целый, то прибор покажет сопротивление около10 Ом , ну а если покажетбесконечность (единицу), значит, он в обрыве. Как измерить сопротивление можно прочитать здесь.

Здесь один щуп мультиметра ставите к центральному контакту цоколя, а второй к месту на плате, куда припаян вывод резистора-предохранителя.

Еще один момент. Если резистор-предохранитель окажется сгоревшим, то когда будете его выкусывать, старайтесь откусить ближе к корпусу резистора, как показано на правой части верхнего рисунка. Потом к выводу, оставшемуся в цоколе, будем припаивать новый резистор.

Колба (лампа).

Далее проверяем сопротивление нитей накала колбы. Желательно выпаять по одному выводу с каждой стороны. Сопротивление нитей должно быть одинаковым, а если разное, значит, одна из них сгорела. Что не очень хорошо.

В таких случаях специалисты советуют параллельно сгоревшей спирали припаять резистор таким же сопротивлением, как у второй спирали. Но в моем случае обе спирали оказались целыми, а их сопротивление составило 11 Ом

Следующим этапом проверяем на исправность все полупроводники – это транзисторы

,диоды истабилитрон . Если Вы не знаете, как проверить транзистор или диод, то прочитайте статью, как проверить транзистор мультиметром.

Как правило, полупроводники не любят работу с перегрузкой и коротких замыканий, поэтому их проверяем тщательно.

Диоды и стабилитрон.

Диоды и стабилитрон выпаивать не надо, они и так прекрасно прозваниваются прямо на плате. Прямое сопротивление p-n перехода диодов будет находиться в пределах 750 Ом

, а обратное должно составлятьбесконечность . У меня все диоды оказались целыми, что немного обрадовало.

Стабилитрон двуханодный

, поэтому в обоих направлениях должен показать сопротивление равноебесконечности (единица).

Если у Вас некоторые диоды оказались неисправные, то их надо приобрести в магазине радиокомпонентов. Здесь используются 1N4007

. А вот номинал стабилитрона определить не смог, но думаю, что можно ставить любой с подходящим напряжением стабилизации.

Транзисторы.

Транзисторы, а их два — придется выпаять, так как их p-n переходы база-эмиттер зашунтированы низкоомной обмоткой трансформатора.

Один транзистор звонился и вправо и влево, а вот второй был якобы целым, но вот между коллектором и эмиттером, в одном направлении, показал сопротивление около 745 Ом

. Но я значение этому не придал, и посчитал его неисправным, так как с транзисторами типа 13003 дело имел в первый раз.

Транзисторы такого типа, в корпусе ТО-92, найти не смог, пришлось купить размером больше, в корпусе ТО-126.

Резисторы и конденсаторы.

Их тоже надо все проверить на исправность. А вдруг.

У меня еще оставался один SMD резистор, номинал которого небыло видно, тем более, что принципиальную схему этого пускорегулирующего устройства я не знал. Но была еще одна такая же рабочая энергосберегающая лампа, и она пришла мне на выручку. На ней видно, что номинал резистора R6

составляет1,5 Ома .

Чтобы окончательно убедиться в том, что все возможные неисправности были найдены, я прозвонил все элементы на рабочей плате и сравнил их сопротивления на неисправной. Причем выпаивать ничего не стал.

1. Транзисторы 13003 – 2 шт. по 10 рублей каждый (в корпусе ТО-126 — взял 10 штук); 2. SMD резисторы — 1,5 Ома и 510 кОм по 1 рублю каждый (взял по 10 штук); 3. Резистор 10 Ом – 3 рубля за штуку (взял 10 штук); 4. Диоды 1N4007 – 5 рублей за штуку (взял 10 штук на всякий случай); 5. Термоусадка – 15 рублей.

Раздел 3: Демонтаж и проверка компонентов лампы

Чтобы отремонтировать энергосберегающую лампу, необходимо сначала демонтировать ее и проверить компоненты на работоспособность. В этом разделе мы рассмотрим подробные инструкции по демонтажу лампы и проверке ее компонентов.

Перед началом демонтажа лампы необходимо отключить питание и подождать несколько минут, чтобы лампа остыла.
Следующим шагом является удаление пластикового колпачка с основания лампы. Обычно его можно снять, повернув против часовой стрелки.
Затем нужно отвернуть лампочку от основания. В большинстве случаев это можно сделать, просто повернув лампочку против часовой стрелки.
После удаления лампочки от основания необходимо проверить патрон на наличие повреждений. Иногда плохой контакт или обрыв провода в патроне являются причиной неправильной работы лампы.
Если патрон в порядке, следующим шагом является проверка стартера. Сняв стартер с основания, необходимо осмотреть его на наличие повреждений. Если стартер выглядит поврежденным или изношенным, его следует заменить.
Наконец, последним шагом является проверка электронных компонентов внутри основания. При необходимости их можно заменить или перепаять. Рекомендуется обратиться к электрику или специалисту для проведения этих работ.

Произведя демонтаж и проверку компонентов лампы, вы получили возможность выявить и исправить возможные проблемы, которые могут вызывать неправильную работу энергосберегающей лампы.

Раздел 4: Замена поврежденных деталей лампы

Если в процессе ремонта вы обнаружили поврежденные детали в энергосберегающей лампе, вам потребуется их заменить. Вот пошаговая инструкция по замене различных поврежденных деталей:

1. Замена разорванной или оборвавшейся проводки:

а) Отсоедините лампу от источника питания и дайте ей остыть.

б) Настройтесь на волшебный образ, который позволяет вам найти разорванную проводку внутри лампы.

с) Отрежьте поврежденную часть проводки с помощью перекусывающих клещей и снимите изоляцию с концов проводника.

d) Соедините концы проводника с помощью набора для пайки и прижмите их вместе, чтобы обеспечить надежное соединение.

e) Изолируйте соединенные концы проводника, используя изоленту или термоусадочную трубку.

2. Замена поврежденного стекла или пластиковой оболочки:

а) Отсоедините лампу от источника питания и дайте ей остыть.

б) Аккуратно удалите поврежденную часть стекла или пластиковой оболочки при помощи пинцета или другого инструмента.

с) Приобретите новое стекло или пластиковую оболочку, совместимую с вашей лампой, в магазине или заказав в интернете.

d) Установите новое стекло или пластиковую оболочку, аккуратно вставляя ее вместо поврежденной части.

3. Замена гнезда или цоколя:

а) Отсоедините лампу от источника питания и дайте ей остыть.

б) Открутите поврежденное гнездо или цоколь специальным инструментом или отверткой.

с) Приобретите новое гнездо или цоколь, совместимый с вашей лампой, в магазине или заказав в интернете.

d) Установите новое гнездо или цоколь, аккуратно вкрутив его на место старого.

Примечание: Если вам сложно выполнить какую-либо из этих операций самостоятельно, рекомендуется обратиться к профессионалу или квалифицированному электрику, чтобы избежать потенциальной опасности или повреждения лампы.

Раздел 2: Подготовка к ремонту энергосберегающей лампы

Перед тем, как начать ремонт энергосберегающей лампы, необходимо выполнить некоторые предварительные шаги:

Включите безопасные меры: обязательно отключите энергоснабжение, чтобы избежать поражения электрическим током. Отсоедините лампу от источника питания и убедитесь, что она полностью остыла.
Соберите необходимые инструменты и материалы: вам понадобятся мультиметр, отвертки, пинцет, заменяющие компоненты (если требуется замена), изоляционная лента и паяльник с припоем.
Осмотрите лампу: проверьте внешний вид и состояние плафона, корпуса и проводов. Убедитесь, что нет следов повреждения или износа.
Проанализируйте причину неисправности: определите, почему лампа перестала работать. Возможно, нужно заменить компоненты, исправить проводку или освежить припой.

Когда все подготовительные мероприятия выполнены, вы готовы приступить к ремонту энергосберегающей лампы.

Есть ли смысл в ремонте

Здесь нет универсального ответа на вопрос, так как все зависит от умений, а также, от доступа к запасным деталям.

Приступать к ремонту будет более целесообразно, если у вас накопилось с десяток нерабочих ламп, в таком случае, из них можно будет, без поиска нужных комплектующих, собрать 2-3 рабочих. Имея только две лампы, не стоит связываться с ремонтом, лучше спросить у знакомых, может у них где-то завалялась нерабочая лампа.

Также, стоит учесть, что лампа, которая служила не меньше года, восстановится, но будет уже не такая эффективная, как та, которая вышла из строя, спустя пару месяцев работы. Со временем у них становится хуже параметр передачи цвета, а часть потребляемой энергии начинается трансформироваться в ненужное нагревание.

Проверка и подготовка

Перед началом процесса восстановления сгоревшей энергосберегающей лампы необходимо провести проверку и подготовку материалов и инструментов.

Убедитесь, что лампа действительно сгорела, проверив ее в другой электрической розетке или заменив на новую лампу.
Для работы по восстановлению вам понадобятся следующие инструменты и материалы:

Инструменты:	Материалы:
Отвертка	Намоточная проволока (0,1-0,2 мм)
Пинцет	Эпоксидный клей
Паяльная станция	Замена дефектных компонентов (если требуется)
Мультиметр	Запасная энергосберегающая лампа

Проверьте наличие всех необходимых инструментов и материалов, чтобы быть готовыми к проведению процесса восстановления без проблем.

Примечание: перед выполением любых действий, связанных с электрическими приборами, убедитесь, что вы знаете меры предосторожности и безопасности, а также прекрасно разбираетесь в технике пайки и ремонта электроники. Если вы не уверены в своих навыках, лучше обратиться к профессионалам

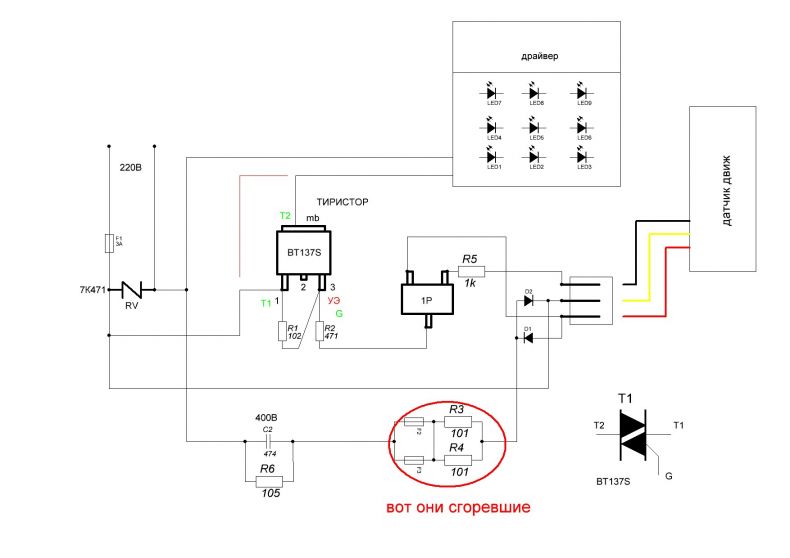

Как найти неисправный светодиод мультимером?

А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.

Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.

Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.

Поврежденный
светодиод светиться не будет.

При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).

Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.

Использование резервных элементов

В случае сгоревшей энергосберегающей лампы, иногда можно использовать некоторые резервные элементы, чтобы восстановить работоспособность лампы

При использовании резервных элементов следует принимать во внимание следующие факторы:

Проверьте наличие резервных элементов в комплекте с лампой. Некоторые производители предоставляют резервные элементы, такие как предохранители или драйверы, которые могут быть заменены в случае поломки.
Определите, какие резервные элементы могут быть использованы из других энергосберегающих ламп. Например, вы можете использовать драйвер (электронный блок питания), если он подходит по параметрам и характеристикам лампы.
Проверьте возможность замены конкретных элементов. Например, если предохранитель сгорел, значит, можно заменить его новым. Убедитесь, что новый предохранитель имеет такие же параметры и характеристики, как и старый.
Пользуйтесь только качественными и сертифицированными резервными элементами. Использование некачественных элементов может привести к повреждению лампы или даже вызвать пожар. Убедитесь, что резервные элементы соответствуют стандартам безопасности и электробезопасности.

Использование резервных элементов может быть хорошим способом восстановить сгоревшую энергосберегающую лампу, но следует помнить, что это временное решение. Чтобы избежать повторного возникновения проблемы, рекомендуется приобрести и установить новую лампу, если это возможно.

Сборка энергосберегающей лампы

Данный процесс происходит в обратной последовательности. Сначала припаиваются резисторы. Если в местах контактов остался припой (он мешает нормальной фиксации резистора), его следует убрать. Для этого плату слегка наклоняют, а к контактам подносится кончик жала паяльника. После нагрева припой сам переместится на паяльник.

Новый резистор укладывается вместо сгоревшего элемента, выравнивается, прижимается отверткой и с каждой стороны припаивается. То же самое проделывается с транзисторами и предохранителем.

Перед окончательной сборкой энергосберегающей лампы необходимо:

осмотреть места, где осуществлялась пайка;
проверить правильность установки всех элементов;
произвести пробный запуск источника света.
