Делаем реле времени своими руками

Как изготовить реле времени 12 В своими руками?

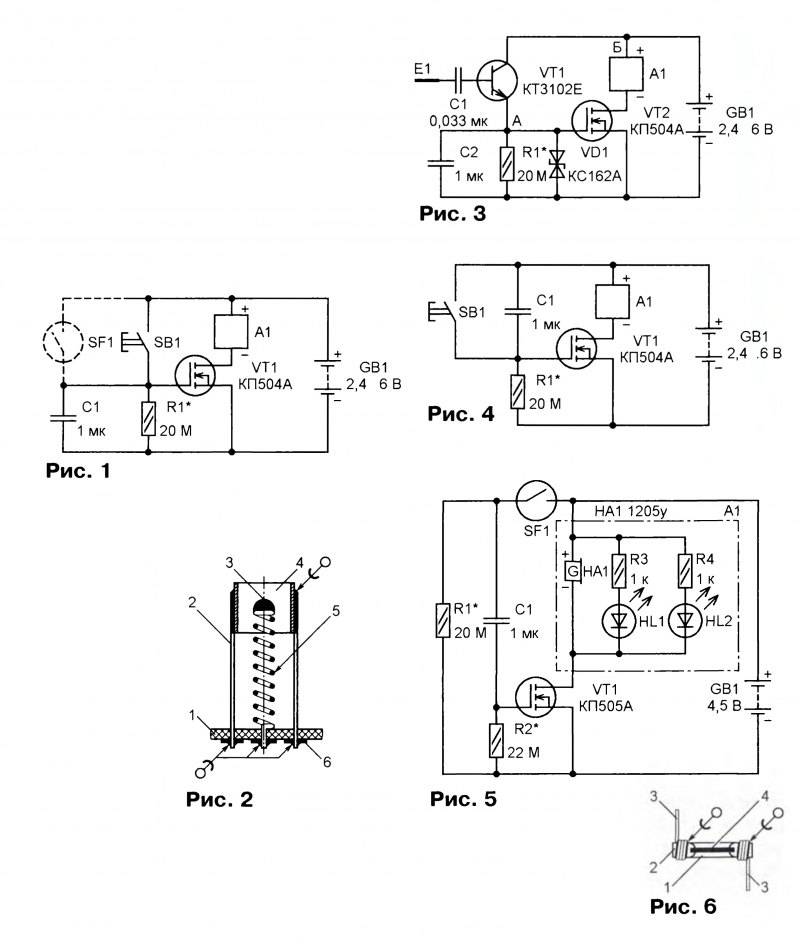

Рассмотрим наиболее простой вариант такого устройства (верней, процесс его изготовления). На рисунке выше приведена его схема и рисунок печатной платы.

За исходное положение примем то, когда кнопка sb1 разомкнута. В это время на обкладках емкости с1 напруга отсутствует. В следствие этого, транзисторы в закрытом состоянии и тока в обмотке релюшки нет.

Стоит коротко нажать на кнопку, как емкость с1 мигом зарядится, открыв при этом транзистор vt1, приложив к его базе свое отрицательное напряжение. В результате произойдет открывание второго транзистора и сработка релюшки к1.

После того, как кнопка будет отпущена, емкость начинает разряжаться по следующей цепи: r2-r3-эмиттер vt1-r4.

Релюшка будет включенной до тех пор, пока напруга на обкладках емкости не упадет до пары вольт. Все это время исполнительные контакты реле будут находиться в замкнутом (либо разомкнутом) состоянии.

Предел регулировки временной выдержки находится в зависимости от величины емкости с1 и общей величины сопротивлений тех цепей, что подключены к нему. Регулировать время задержки можно при помощи резистора R3. Если необходимо увеличение предела выдержек, то придется увеличить номиналы с1 и r3.

Печатную плату устройства можно изготовить из практически любого фольгированного материала (лучше, если это будет стеклотекстолит). Дорожки на плате лучше всего пролудить (так будет легче выполнять пайку деталей).

Популярные модели таймеров

Таймер включения и выключения электроприборов не является широко востребованным электроустановочными изделиями в нашей стране. Тем не менее, в связи с растущей заинтересованностью пользователей в снижении потребления энергоресурсов, подобное оборудование постепенно завоёвывает своего потребителя. Подобные приборы можно купить в магазинах и торговых сетях, специализирующихся на электротехнической продукции. В данном разделе статьи приведены наиболее востребованные модели розеток с таймером.

Theben Timer 26

Эта достаточно простая модель с механическим таймером производится в Германии.

Её отличительными особенностями являются надёжность и продолжительные сроки эксплуатации.

Внешний вид модели «Theben Timer 26»

Таймер во время использования шума не производит, что удобно при использовании, а рабочий цикл включения/отключения сопровождается характерным щелчком. Максимальная токовая нагрузка составляет 16 Ампер. Средняя стоимость, по состоянию на II квартал 2020 года, составляет 1 800 рублей.

Theben Timer 26

Feron TM32

Модель оснащена механически таймером суточного действия. Отличается простотой использования и надёжностью. Средняя стоимость, по состоянию на II квартал 2020 года, составляет 400 рублей.

Модель «Feron TM32»

Feron TM22/61925

E.Next e.control.t11

Эта модель с механическим таймером производится в России.

Модель «E.Next e.control.t11»

Её отличительными особенностями являются простата настроек и удобство использования.

Средняя стоимость, по состоянию на II квартал 2020 года, составляет 500 рублей.

Розетка таймер

E.Next e.control.t14

Ещё одна модель отечественного производства, имеет в своей конструкции электронный таймер.

Период доступного программирования составляет одну неделю с возможностью заданию циклов работы для каждого из этих семи дней.

Электронный таймер розетка, модель «E.Next e.control.t14»

Максимальная токовая нагрузка составляет 16 Ампер. Средняя стоимость, по состоянию на II квартал 2020 года, составляет 2 000 рублей.

Розетка таймер

Feron TM22/61925

Модель с электронным таймером, также выпускаемая в России. Относится к сегменту бюджетной техники, её средняя стоимость, по состоянию на II квартал 2020 года, составляет 800 рублей. Модель не отличается надёжностью, что подтверждает сам производитель, давая гарантию на две недели эксплуатации устройства.

Модель «Feron TM22/61925»

Тем не менее, модель востребована пользователями, о чём говорят их отзывы.

Feron TM22 61925

Разновидности реле времени

Сегодня промышленность выпускает большой ассортимент реле времени, и выбор определенного экземпляра зависит только от ваших потребностей и возможностей

Осуществляя подбор подходящего реле времени, прежде всего, важно продумать подходящее конструктивное решение. Существует ряд отличающихся друг от друга конструкций реле времени:

Существует ряд отличающихся друг от друга конструкций реле времени:

• Моноблок – представляет собой независимое устройство. Он имеет свое питание и отдельные входы, куда подключается нагрузка.
• Встраиваемое реле времени – представляет собой более простой аналог блочного устройства. Не имеет своего корпуса. Отсутствует и свое питание. С помощью таких приборов можно сконструировать более функциональное устройство, объединив их в единое целое.
• Реле времени модульного типа – некая разновидность моноблока, обычно монтируемая на дин рейку в электрический щиток.

Цикличные позволяют выдавать сигнал по прошествии установленных отрезков времени. Наибольшее распространение они получили в автоматических системах, отвечающих за выключение/включение различных механизмов.

Промежуточные реле времени дают возможность задержать генерацию сигнала на нужный срок. При этом данный тип реле оснащается часовым либо анкерным механизмом, или бывает моторным, пневматическим, электромагнитным или электронным.

Реле времени, имеющие часовое либо анкерное устройство, являлись первопроходцами в этой области. Фото реле времени, работающих вследствие завода пружины, возможно встретить не только в музеях. Этот тип реле существует и в наши дни и заслужил репутацию наиболее надежного устройства. Данные реле используются, например, в будильниках и таймерах для кухни, заводимых механически.

Широкое распространение получили моторные реле времени, представляющее собой механизм, укомплектованный синхронным двигателем. Такой тип реле времени подойдет, когда необходимо подсчитывать моточасы электрогенератора, чтобы вовремя делать все процедуры, необходимые для функционирования оборудования.

Пневматические реле осуществляют регулировку за счет изменения объема подачи воздуха. Они пригодятся в процессах автоматизации работы различного оборудования, например, металлорежущего станка.

В цепях управления разгоном и торможением электропривода применяется электромагнитное реле, где посредством использования дополнительного короткозамкнутого витка на катушке осуществляется регулировка подачи сигнала.

При этом возможности современной микроэлектроники позволяют легко задать любой алгоритм работы и получить обратную связь. В то же время габариты устройства и электропотребление минимальны и не влияют на его автономность.

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

• диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
• Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
• Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
• Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности

Видео описание

Таймер механический включения и выключения освещения в аквариуме.

В первом случае при сбое электропитания возможно возникновение проблем. Однако такие таймеры могут работать очень долго, не требуя к себе особого внимания. Устройства, использующие аккумулятор, обладают значительной степенью автономности, но действуют в течение ограниченного времени, до тех пор, пока заряд не закончится.

Программируемый таймер для управления бытовыми приборамиИсточник 220.guru

Для каждого такого устройства на практике устанавливается определённый режим работы

Важно, чтобы тот, который необходим владельцу был предусмотрен для этого прибора. Наиболее распространёнными являются следующие:

• Таймер универсального назначения позволяет планировать алгоритмы работы в широких пределах.
• Может быть использована случайная коммутация.
• Применяется обратный отсчёт времени.
• Ведётся астрономический отсчёт.
• Использование недельных ритмов. Например, если требуется регулярно выполнять действия в определённые дни недели.
• Действия на основе суточных ритмов.

Когда говорят об астрономическом отсчёте речь идёт о таймере для включения света с наступлением тёмного времени суток. При этом прибор отслеживает продолжительность дня в течение года. Каждый раз включение света происходит тогда, когда в этом появляется необходимость.

Настройка реле времениИсточник kupisantehniky.ru

Устройства можно классифицировать в зависимости от применяемого способа монтажа. Могут использоваться следующие варианты:

• монтаж с использованием DIN-рейки;
• стационарные таймеры;
• выполнение монтажа в распределительном щите;
• установка таймера совместно с розеткой.

При приобретении нужно учитывать класс защищённости прибора от внешних условий

Также важно принимать во внимание мощность подключаемых к таймеру приборов

Таймер с дисплеем для программирования и управления работойИсточник kupisantehniky.ru

На что обратить внимание при покупке РВ

Приобретая подобное оборудование, следует обратить внимание на ряд нюансов. Как подключить реле времени, насколько сложен данный процесс – в этом случае подобные вопросы второстепенны. Основное, что нужно отметить при покупке РВ:

Основное, что нужно отметить при покупке РВ:

Какая токовая нагрузка является максимально допустимой для приобретаемого оборудования. Высчитать необходимую несложно. Достаточно сложить потребляемую мощность устройств, планируемых к подключению через реле времени и разделить полученный показатель на напряжение сети – 220 В.
РВ могут отличаться по типу крепления. Некоторые из них устанавливаются на ДИН-рейку, другие фиксируются при помощи болтов.
По диапазону рабочих температур устройства также могут быть разными. Следует учитывать, что чем он больше, тем выше будет стоимость.
Вид РВ – аналоговый или цифровой. Несмотря на то, что второй дороже, функционал его выше, а управление проще. Это значит, что предпочтительнее будет выбрать именно его.
Количество каналов управления. Если требуется подключение основного и вспомогательного освещения, подойдет двухканальное реле времени.
Тип таймера. Здесь следует выбирать в зависимости от области применения. Самым дорогим вариантом будет устройство с годовым таймером и учетом выходных дней.
Существуют модели с астрономическим таймером. Такие устройства привязываются к местности, после чего самостоятельно корректируют время циклов, в зависимости от закатов и рассветов.
Сложность монтажа

Это последнее, на что следует обратить внимание. Ведь вне зависимости от того, как подключается реле времени, с его коммутацией всегда можно разобраться по схеме.

Электронное реле времени на лампе

На рис. 4 приведена схема лампового электронного реле времени, предназначенного для получения выдержки времени длительностью 0,5— 60 сек с точностью ±2%. Управление работой реле осуществляется ручкой установки выдержки времени (R1) и кнопкой Кн.

Работает реле времени следующим образом: в исходном положении бумажный конденсатор С2 заряжен до напряжения на выходе выпрямителя и анодный ток имеет величину, достаточную для срабатывания поляризованного реле Р1. При срабатывании реле РІ замыкаются его контакты 1— 2 и размыкаются контакты 2— 3, тем самым разрывая цепь питания промежуточного реле Р2 и индикаторной лампочки Л2.

Для того чтобы начался отсчет времени выдержки, необходимо нажать кнопку Кн. При этом конденсатор С2 практически мгновенно разряжается и на управляющей сетке левого триода лампы Л1 окажется большое отрицательное смещение, лампа запрется, ее анодный ток станет равным нулю, и реле Р1 отключится.

Отключение реле Р1 вызовет размыкание контактов 1—2 (Р1) и начало заряда конденсатора С2. Одновременно при замыкании контактов 2— 3 (реле Р1) включается индикаторная лампочка Л2 и реле Р2. Реле Р2 сработает и контактами 1— 2 (Р2) включит питание на исполнительную цепь — гнезда «Выход». Таким образом, отсчет выдержки времени начинается с момента отключения реле Р1.

По мере заряда конденсатора С2 напряжение на нем возрастает, а следовательно, отрицательное напряжение на управляющей сетке уменьшается. Уменьшение отрицательного напряжения на сетке лампы вызывает увеличение анодного тока. При значении анодного тока, равным току срабатывания реле Р1, последнее срабатывает и выключает питание промежуточного реле Р2 и сигнальной лампочки Л2.

Для повторного включения реле времени необходимо снова нажать на кнопку Кн. Для того, чтобы реле работало в импульсном режиме, необходимо замкнуть «на постоянно» контакты кнопки Кн. В этом случае будет иметь место беспрерывное повторение циклов через промежутки времени порядка 125 мсек. Указанную величину пауз между циклами можно изменять в достаточно широких пределах, изменяя емкость конденсатора С3. Длительность цикла в широких пределах регулируется переменным резистором R1.

Поляризованное реле Р1 типа РП-4 (паспорт У. 172.20.48). Можно применить реле РП-5 с сопротивлением обмоток 3000— 5000 ом. Реле Р2 электромагнитного тип г. с сопротивлением обмоток 5 ом для работы от напряжения переменного тока 6,3 в.

Трансформатор Тр1 имеет сердечник из пластин Ш16, толщина набора 20 мм. Обмотка 1 содержит 2400 витков провода ПЭЛ 0,15, обмотка II — 4800 витков провода ПЭЛ 0,07, обмотка III— 125 витков провода ПЭЛ 0,62. Практически в конструкции можно использовать любой трансформатор питания от приемников третьего класса, выпускаемых нашей промышленностью.

С помощью электронных реле можно неплохо экономить деньги, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку, мы включаем свет и через определенное время он автоматически отключается. Этого времени должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. К тому же освещение без надобности не горит, если вы забыли его выключить. Это устройство не только полезно, но и очень удобно. В этой статье мы расскажем, как сделать реле времени своими руками, предоставив все необходимые схемы и инструкции.

Изготовление реле своими руками

Чтобы получить качественное реле и немного сэкономить, необходимо самостоятельно изготовить такое устройство. Для этого не нужно тратить много времени и иметь какие-либо профессиональные знания. Новичку в этом деле достаточно обладать базовыми физическими познаниями и общим представлением о принципе работе устройства.

Выбор материалов и инструментов

Для работы над реле понадобится минимальное количество доступных материалов, которые можно купить в специализированных магазинах любого населённого пункта. Их стоимость сравнительно небольшая, что даёт возможность смастерить реле даже людям с небольшими финансовыми возможностями.

В работе понадобятся такие предметы:

• деревянная доска подходящего размера;
• гвозди длиной около 100 мм;
• моток медной проволоки;
• металлическая полоска;
• тиристоры;
• плоскогубцы;
• молоток.

Пошаговая инструкция

Все самодельные временные реле изготавливаются по одному и тому же принципу

Порядок действий:

Берётся деревянная доска и в неё молотком аккуратно вбиваются гвозди. Делать это нужно так, чтобы они заходили в дерево только наполовину

Важно исключить какие-либо изгибы и неравномерность интервалов между двумя соседними гвоздями. Исправить допущенные ошибки можно при помощи плоскогубцев.
Медная проволока медленно наматывается на длинный гвоздь. Делать это нужно по направлению снизу вверх

Как только вся ножка будет обмотана, необходимо закрепить проволоку на шапке. Важно оставить несколько миллиметров с каждого края, чтобы потом было удобно регулировать величину магнитного поля.
С помощью плоскогубцев изменяется форма металлической полоски. Она сгибается так, чтобы один из краёв находился выше шапки гвоздя.
Полученное изделие надёжно крепится к деревянной основе.
Один из концов проволоки самостоятельно изготовленного электромагнита подключается к положительной клемме батареи, а другой — к отрицательной. В результате этих манипуляций гвоздь должен соприкоснуться с металлической полоской.
Один зажим крепится к полоске из металла, а другой — к нижней части гвоздя.
Устройство дополняется тиристорами, которые помогут приспособлению работать на протяжении длительного периода.
Включается электромагнит и изделие подсоединяется к источнику питания.
Подключённое реле времени настраивается и проверяется на работоспособность. В случае выявления каких-либо неточностей следует отключить устройство и устранить проблему.

Делать это нужно по направлению снизу вверх. Как только вся ножка будет обмотана, необходимо закрепить проволоку на шапке

Важно оставить несколько миллиметров с каждого края, чтобы потом было удобно регулировать величину магнитного поля.
С помощью плоскогубцев изменяется форма металлической полоски. Она сгибается так, чтобы один из краёв находился выше шапки гвоздя.
Полученное изделие надёжно крепится к деревянной основе.
Один из концов проволоки самостоятельно изготовленного электромагнита подключается к положительной клемме батареи, а другой — к отрицательной

В результате этих манипуляций гвоздь должен соприкоснуться с металлической полоской.
Один зажим крепится к полоске из металла, а другой — к нижней части гвоздя.
Устройство дополняется тиристорами, которые помогут приспособлению работать на протяжении длительного периода.
Включается электромагнит и изделие подсоединяется к источнику питания.
Подключённое реле времени настраивается и проверяется на работоспособность. В случае выявления каких-либо неточностей следует отключить устройство и устранить проблему.

Простая радиосхема

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.

Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.

Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.

С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.

При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.

В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.

На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.

Создание своими руками реле времени на таймере 555NE

Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:

• клеммники винтового типа;
• диод;
• плата размером 65х35;
• резистор;
• паяльник для точечных соединений;
• программный файл Sprint Layout;
• биполярный транзистор типа n-p-n.

В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.

Таймер, изготовленный своими руками.

Как работает эта система:

1. Нажатием кнопки выполняется запуск.
2. Схема замыкается и на прибор дается напряжение.
3. Загорается лампочка и запускается процесс отсчета времени.
4. Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.

Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.

Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.

Часто встречающиеся ошибки при сборке и подключении GSM-розеток

Наиболее часто люди, слабо сведущие в вопросах подключения «умных» реле с удаленным СМС управлением, совершают достаточно простые ошибки монтажа:

• подвод фазового провода в коннектор, для этого не предназначенный, – «NO» или «NC»;
• попытка подключения нулевой линии вместо фазы;
• привод к прибору обоих проводников 220В, в особо тяжелых случаях всех трех – фазы, нуля и земли;
• превышение подключенными потребителями предельной мощности прибора.

Все эти нарушения монтажа приведут к выходу устройства из строя или даже его возгоранию. Нужно быть внимательным и точно изучить инструкцию к своему GSM реле. Кроме того, необходимо не забывать о том, какие выходы включены по умолчанию, а где отсутствует напряжение.

Бывает и такое при неверном подключении проводов к управляющему устройству

Тип реле

Данное электронное устройство бывает нескольких типов:

• импульсное электромагнитное реле бистабильного типа 411, способно передавать до 12в. Кнопки этого прибора параллельно соединены между собой, при этом, когда замыкаются контакты в одном месте, электрическая схема автоматически размыкает их в другом. Переключать можно любым удобным способом. Главным преимуществом является экономия кабеля, нет необходимости разветвлять проводку в квартире; Импульсное реле bis-414
• бистабильное устройство 413. Здесь за управление отвечает специальная схема, которая сама выключает свет после определенного промежутка времени. Данная система часто используется в местах общественного питания, где зачастую клиенты просто забывают выключать свет. В некоторых отдельных случаях выключение производится при повторном нажатии кнопки, хотя этот механизм также регулируется;
• аналоги вышеперечисленных приборов – это устройство серии 414 и 412. Это приборы, которые объединяют в себе характеристики двух предыдущих аппаратов. Ключевой особенностью их работы является то, что они предусматривают питание не только с двух сторон прохода, но и двух нагрузок, т.е. их можно подключать к двум различным проводкам, скажем много рожковой люстры, лифта и т.д. С механической точки зрения, они более выгодны и долговечны.

Подавляющая часть реле работает с различными неоновыми подсветками, светодиодными лампами и прочими небольшими и относительно не нагруженными осветительными приборами. Но, к сожалению, самое просто импульсное групповое или двустабильное реле, например, моделей фирмы legrand, acti, Colan, dc, electric Schneider, gerin, general, esmi etimat, fotek, fujitsu, hager, moeller, iek, itl, merlin, multi, pulsar, sassin, Siemens, tlc, zamel, finder, их стоимость порядком 1000 рублей (хотя цена отечественных ишм несколько ниже – от 700 рублей). Поэтому, мы расскажем, как собрать такое устройство у себя дома.
