Реле напряжения Zubr, digitop, УЗМ-51М, РН111 — обзор, схема подключения

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Какой из приборов выбрать, чтобы защита действительно работала?

Мы попросили ведущего инженера компании «Аксиом Плюс», более 10 лет занимающейся продажей электротехники, поделиться практическим опытом и посоветовать устройства, которые реально помогают оградить бытовую технику от скачков напряжения. И вот что выяснили.

Самые популярные реле напряжения на 16А

1. Volt Control РН-101М от «Новатек-Электро»;

2. R116y от «ZUBR»;

3. V-protector Vp-16AS от «DigiTOP»;

4. e.control.v07 от «E.Next».

У данных приборов много общих характеристик помимо значения максимального тока и конструктивного исполнения в розетку. Функционально все предназначены для отслеживания напряжения в сети и отключения подсоединенного электроприбора при выходе его значения за безопасные пределы. У всех четырех регулируется время задержки повторного включения после восстановления безопасных параметров сети и верхняя и нижняя граница напряжения. Значения напряжения питания 230В, а фазного (номинального) 220В.

А вот специфические отличия скрыты от непосвященного взора, но известны инсайдерам электротехнического мира. Об этом имеете право знать и Вы! Краткое досье каждой модели.

Volt Control РН-101М 16А от «Новатек-Электро»

Производится в Украине, рассчитан на частоту сети 47-65 Гц. Диапазон регулировки срабатывания по минимальному напряжению (U min) 70-100% от номинального, по максимальному (U max) 105-125%. Цена: 484,50 грн.*

Преимущества:

• наличие сетевого фильтра и защиты по току. По сути это реле напряжения + токовый автомат + сетевой фильтр. Оно обеспечивает защиту от высокочастотных и высоковольтных импульсных помех и ограничивает ток в нагрузке до 15А. Такая функция эксклюзивна и доступна лишь для этой модели из четверки;

• производитель известный, его продукция хорошо зарекомендовала себя в украинских реалиях.

• простота настроек. На передней панели корпуса устройства от «Новатек-Электро» смонтированы удобные и интуитивно понятные поворотные ручки. С их помощью Вы можете легко регулировать настройки максимального и минимального напряжения, а также время автоматического поставарийного повторного включения (от 5 до 900 с).

Недостатки:

не обнаружены.

Рекомендации: хороший выбор для защиты дорогостоящей бытовой техники. Идеальный по удобству и простоте настроек вариант – например, для лиц пожилого возраста или тех, кто не хочет (не может) тратить время на изучение функционала.

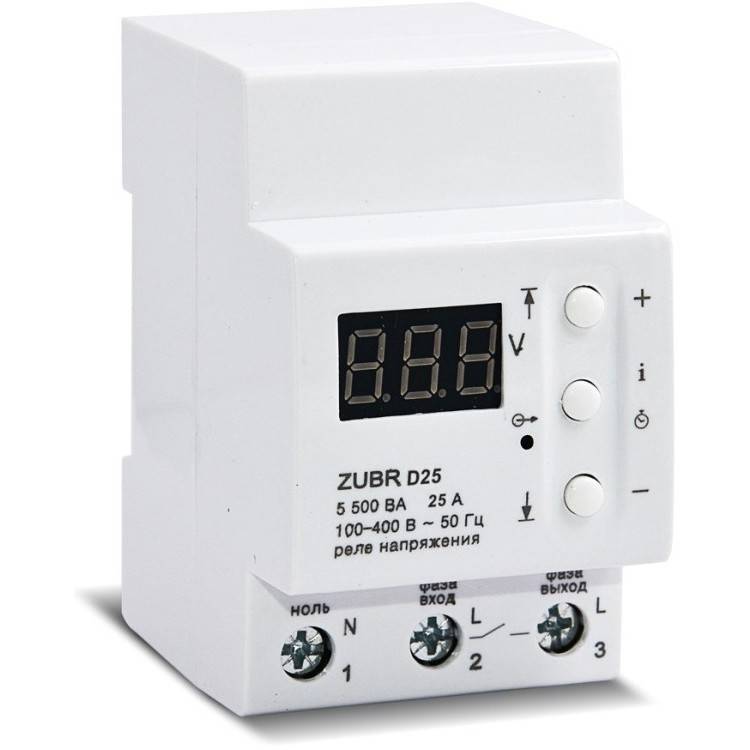

R116y от «ZUBR».

Производится в Украине, рассчитан на частоту сети 48-52 Гц. Диапазон регулировки срабатывания по U min: 55-95% от номинального значения, по U max: 100-125%. Диапазон времени автоматического повторного включения 3-600 секунд. Цена: 365,00 грн.

Преимущества:

высокое качество сборки конструкции, 2 года гарантии.

Недостатки:

потребуется потратить время на чтение инструкции, чтобы понять, как установить параметры работы с помощью кнопок на корпусе.

Рекомендации: благодаря высокому уровню надежности вариант достоин покупки для защиты самых важных и дорогих домашних электроприборов.

V-protector Vp-16AS от «DigiTOP».

Производится в Украине с использованием китайских деталей. Рассчитан на частоту сети 50 Гц. Диапазон регулировки срабатывания по U min: 55-90% от номинального, по U max 95-120%. Диапазон времени автоматического повторного включения 5-600 секунд. Цена: 317,24 грн.

Преимущества:

самая дешевая из четверки цена.

Недостатки:

высокий процент брака. По словам нашего консультанта, практически каждое 10-е реле от «DigiTOP» может преподнести неприятный сюрприз. К слову, производитель беспрекословно меняет устройства по гарантии, но все-таки это чревато обманутыми ожиданиями и потраченным временем.

Рекомендации: благодаря самой низкой цене в нашем рейтинге подходит, если бюджет ограничен, а перспектива возможного брака не пугает (Вы располагаете временем на процедуру возврата/ремонта/замены).

Описание устройства

Название «УЗМ-50Ц» расшифровывается как «Многофункциональное устройство защиты». Он предназначен для защиты домашней сети от перенапряжения, пониженного напряжения, возникающего при перекосе фаз и при плохом состоянии электрической сети. Кроме того, УСМ защитит от разрядов и искр в проводах, а также от сильных высоковольтных импульсов в сети (до 1,2 кВ), так называемого «помехового напряжения».

На передней панели УЗМ-50Ц вы увидите минимум органов управления, а именно пару кнопок и семисегментный трехразрядный индикатор (дисплей, упрощенный). Дисплей показывает напряжение или ток в режиме реального времени. Устройство настраивается с помощью кнопок. Устанавливаемые элементы отображаются на дисплее соответствующим образом.

Кнопки имеют два назначения: первое «выбор» или «+», а второе «Вкл./Выкл.» тоже «–».

Как видно из рисунка, размеры УЗМ-50Ц соответствуют двум модулям в электрощите на DIN-рейке, размеры составляют 35 миллиметров в ширину.

Давайте рассмотрим основные технические характеристики УЗМ-50Ц:

Обратите внимание на следующее! Осторожно затяните винтовые хомуты, их максимальный крутящий момент составляет 3 Нм

По каким параметрам выбирают РКН

Основной параметр РКН – это быстрота срабатывания. Хорошим показателем считается верхний предел 0,1 с, а нижний порог 2 с. Каждый прибор имеет шкалу, по которой пользователь выставляет верхний и нижний предел

Покупая для своей квартиры реле, надо усвоить одно важное понятие: РКН не способно заменить стабилизатор напряжения

Работа реле основана на отключении подачи напряжения в электрическую сеть при достижении недопустимых высоких или низких параметров. После восстановления напряжения до нормативных параметров, РКН автоматически возобновляет подачу тока. То есть, если дома наблюдаются частые скачки в электросети, уместно поставить реле, но когда напряжение постоянно низкое или высокое, здесь надо ставить только стабилизатор.

Рекомендации по выбору изделия

• Большинство домашних сетей рассчитаны на 220 вольт. Под такое напряжение следует покупать реле. Если в квартире находится мощная электроплита с подходящей к ней трехфазной проводкой, в электрощите придется поставить РКН, рассчитанное на 380 вольт.
• Чтобы защита была эффективной, необходимо правильно подобрать мощность реле. Этот показатель прибора должен быть на 20% больше, чем общая мощность всех потребителей в доме. Проще всего определиться по установленному внутри электрощита защитному автомату. Если он рассчитан на 32 А, значит, РКН необходимо установить рассчитанное на 40 А.
• Несмотря на то, что РКН уберегает домашнюю сеть от скачков напряжения, сам прибор тоже нуждается в защите. Само реле неспособно защитить себя от скачка высокого напряжения в сети. Поэтому автомат, о котором мы говорили выше, необходимо ставить перед РКН. Так как подбирается мощность автомата на 20% ниже чем у реле, то при появлении высокого напряжения первый прибор отключит РКН. У многих может возникнуть вопрос, зачем тогда ставить реле, если достаточно одного автомата? Дело в том, что РКН срабатывает быстрее, к тому же еще и на низких пределах, что позволяет обеспечить безопасность потребителя. Автомат сработает уже после реле и только на высоких пределах.
• Некоторые производители на корпусе устанавливают электронное табло. Лучше или хуже от этого работать устройство не станет, просто его будет удобней пользователю настраивать.
• Что касается выбора производителя, то здесь лучше посоветоваться со специалистами или почитать отзывы на форумах о разных моделях. Дело в том, что на прилавках магазинов все время появляются новые бренды, и посоветовать что-то конкретное не представляется возможным.

И в завершение надо сказать, что РКН никогда не защитит домашние электроприборы от разряда молнии. На это даже не стоит рассчитывать и лучше установить молниеотвод.

Что лучше: реле или стабилизатор

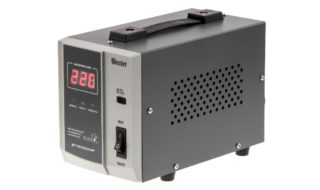

Стабилизатор напряжения WESTER STW1000NP

Некоторые пользователи вместо реле контроля применяют в доме типовой стабилизатор напряжения. В ряде случаев такое решение считается оправданным. Однако отмечено несколько нюансов, учитываемых при выборе надежного способа защита электроприборов. Прежде всего, нужно иметь в виду, что они выполняют схожие функции и могут отключать нагрузку в аварийной ситуации. Но разница в их работе все же имеется и проявляется в следующем:

• стабилизаторы отличаются повышенным уровнем шумности и стоят значительно дороже,
• они более инерционны, особенно при отслеживании резких перепадов напряжения,
• в них не предусмотрена возможность регулировки установочных параметров,
• эти приборы занимают значительно больше места.

При уменьшении входного сигнала стабилизатор начинает потреблять больше тока, что объясняется необходимостью поддерживать на неизменном уровне напряжение на выходе.

Достаточно всего долей секунды для того, чтобы всплеск напряжения величиной 350–380 Вольт привел к выгоранию всей подключенной к розеткам бытовой техники. Большинство выпускаемых отечественной промышленностью образцов электронных стабилизаторов не способно реагировать на кратковременные пульсации. В характеристиках стационарных приборов предусматривается время реакции, не превышающее 1-2 секунд. Поэтому правильный подход к выбору устройства защиты является гарантией сохранности подключенного к нему оборудования.

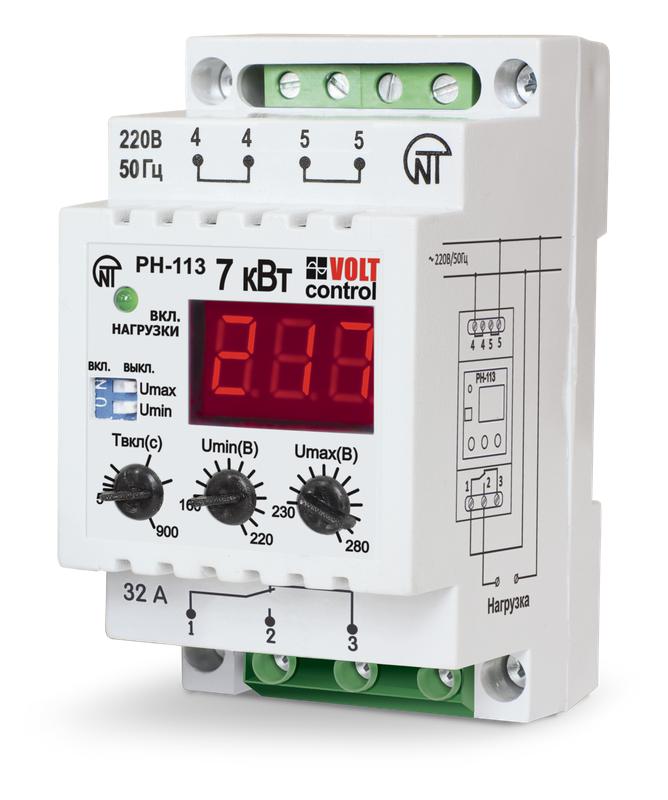

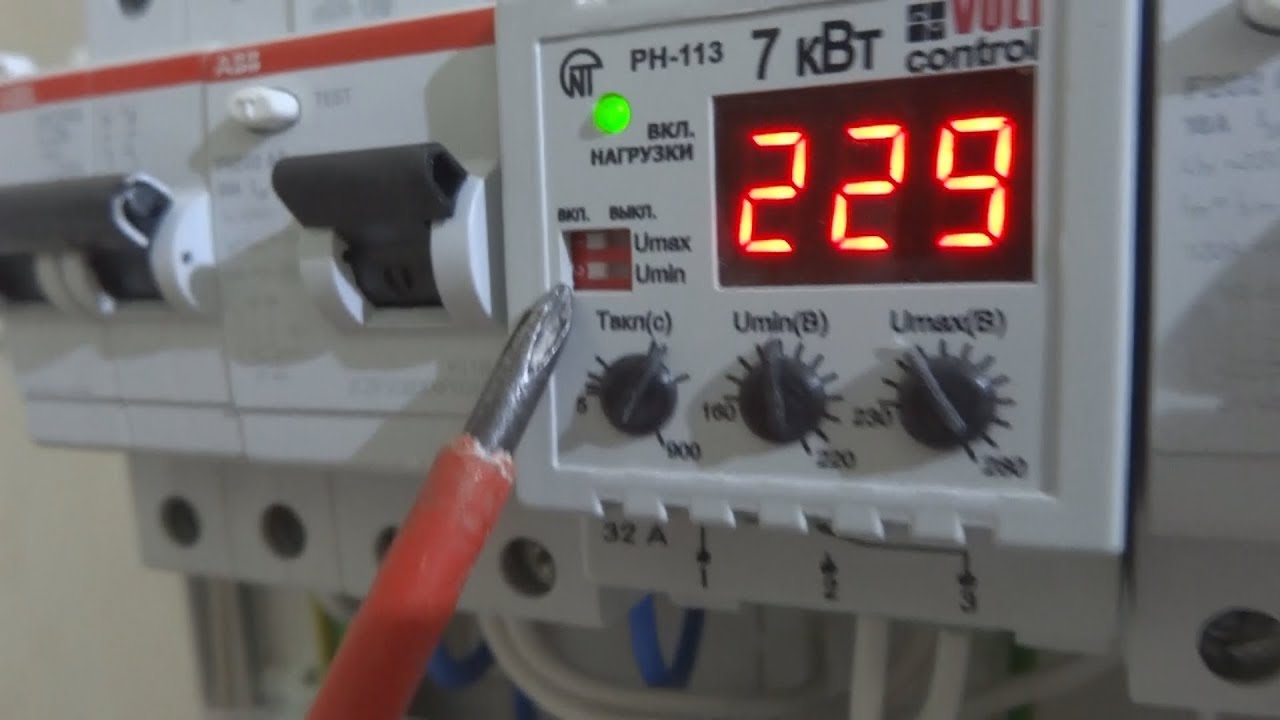

Реле напряжения РН-113 однофазное регулируемое DIN

• Код товара 388646
• Артикул 3425600113
• Производитель Новатек-Электро

Сделано в России

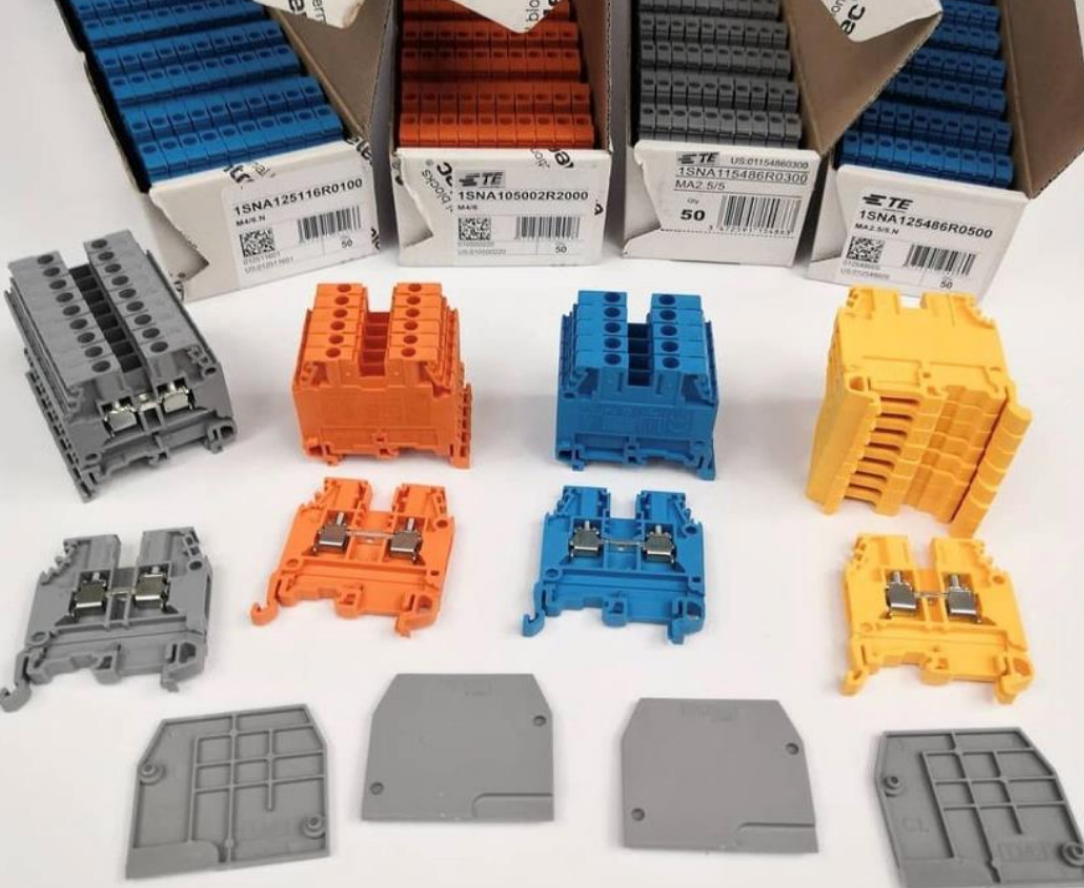

Расширение складов по клеммам завода ENTRELEC компании TE Connectivity

Завод ENTRELEC, находящийся во Франции, является производителем с мировым именем в области создания высококачественных клеммных соединений и оборудования для автоматизации промышленности. Новинки в каталоге ЭТМ.

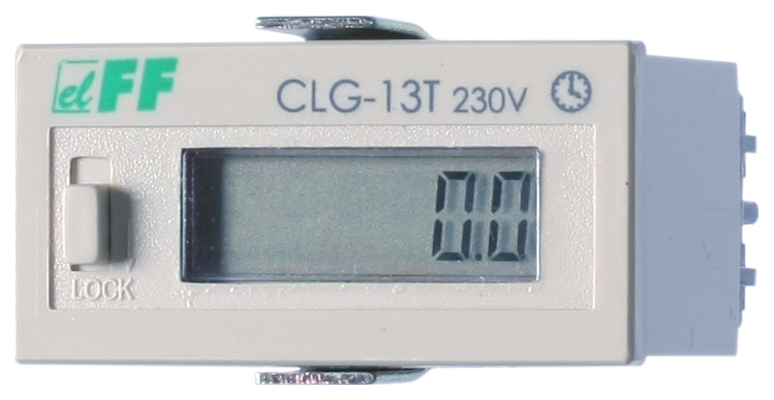

Счетчик времени наработки CLG-13T/230 от Евроавтоматика F&F

Счетчик времени наработки служит для подсчета количества времени работы.

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Модели и их характеристики

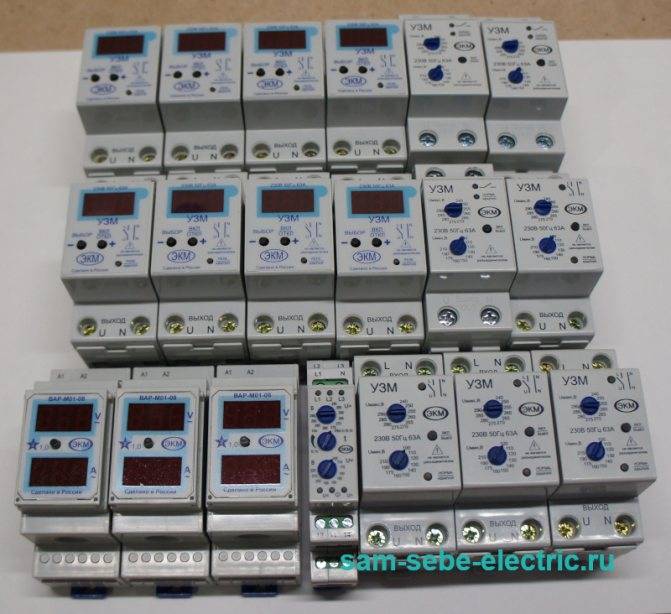

В ассортименте Меандра на сегодня шесть моделей УЗМ для однофазных сетей и один — для трехфазной. Параметры в основном одинаковые, отличается функциональность. Модели выполняются в двух климатических вариантах (кроме 50Ц, который только в исполнении УХЛ4). Чем отличаются УХЛ 2 от УХЛ 4? УХЛ2 переносит более низкие температуры:

• УХЛ 4 работать может при температуре -25°C до +55°C,
• УХЛ 2 работают от -40°C до +55°C.

Еще раз: разница между УХЛ 4 и УХЛ 2 только в нижнем пределе температуры. УХЛ 2 более «морозостойкие». Их стоит применять в северных регионах страны при установке на улице. При монтаже в отапливаемом помещении, климатическое исполнение роли не играет.

Несколько слов об УЗМ 16. Оно тоже предназначено для отключения питания в случае понижения или повышения напряжения и сглаживания импульсных скачков. Но подключать к нему можно провода сечением до 2,5 мм². Номинальный ток нагрузки — 16 А. Это значит, что устройство можно ставить на отдельные группы потребителей. Также его можно использовать на даче, если суммарная нагрузка не превышает 4 кВт.

Отличия реле напряжения от стабилизатора

Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.

Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.

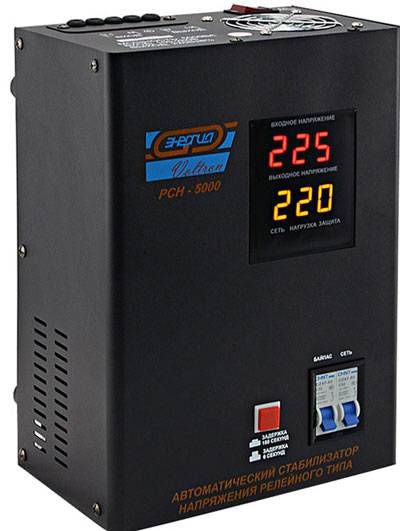

Стабилизаторы напряжения

Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.

Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.

Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.

Реле напряжения

Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.

Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.

Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.

В чем заключается различие

Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.

Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

1. Многие модели стабилизаторов, особенно дешевые, уступают по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
2. РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
3. Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
4. И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

Куда устанавливать УЗМ

Как уже говорили ранее, реле напряжения можно ставить на входе в квартиру или дом, а можно на все или некоторые группы потребителей. Иногда бывает затруднительно выбрать место для установки УЗМ. Что точно можно сказать — ставится оно после вводного автомата и, чаще всего, после электросчетчика. В принципе, можно поставить и до счетчика, но только в том случае, если согласится эксплуатирующая организация. А они на это согласие дают редкою. Поэтому, обычно, УЗМ ставят после счетчика.

Два варианта схемы с УЗМ

В схеме электропитания может присутствовать еще противопожарное УЗО. Вот где тогда ставить устройство защиты от перенапряжения? Перед противопожарным УЗО или после? Если поставить перед, то при отключении питания оно окажется вне работы. А если после — может быть повреждено в результате скачков. В общем, тут решение принимаются индивидуально. Однозначно можно сказать, что ставить реле напряжения надо до первого ответвления на потребителей.

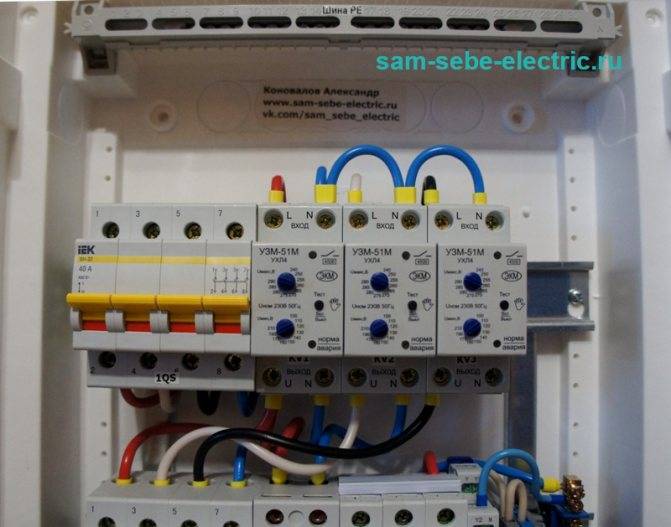

Подключение в трехфазных сетях

Есть специальные модели защитных модулей для трехфазных сетей  — УЗМ-3-63. На это устройство заводятся сразу все три фазы, с выхода подаются дальше. При срабатывании отключаются одновременно все фазы, так что питание пропадает полностью. Это не всегда удобно, так как проблемы обычно возникают с одной из фаз.

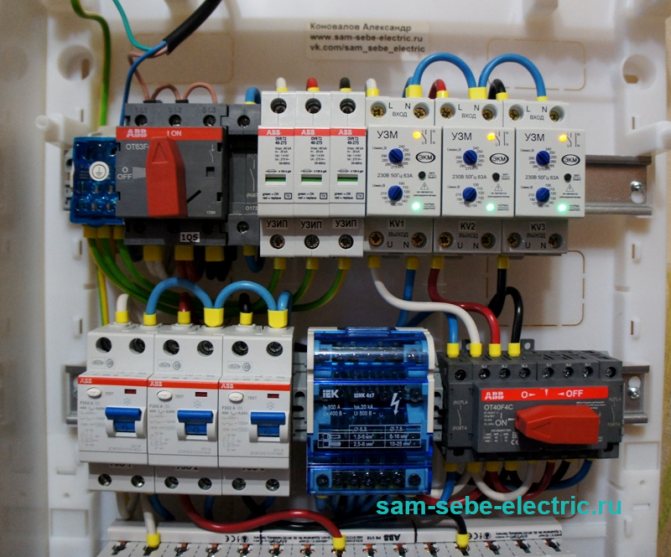

Подключение трехфазного УЗМ

Вопрос решается, если поставить по одному УЗМ на каждую фазу. Тогда при перекосе на какой-то фазе остальные будут в работе. Это более удобно. Но такой способ подключения — три однофазных УЗМ — не подходит, если есть трехфазная нагрузка. В этом случае при установке трех отдельных УЗМ, при отключении в одной из фаз, через нагрузку может быть «переток» в соседнюю. Так что выбор за вами.

Защита от скачков напряжения 220в

Для того чтобы РН смогло принести пользу своему владельцу, его рабочие параметры (пределы допустимых напряжений и время задержки возобновления питания) необходимо правильно отрегулировать. Если в рабочей схеме используется одно РН, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, чувствительной к перепадам. Наиболее чувствительным и дорогостоящим оборудованием является аудио- и видеотехника. Диапазон допустимых значений напряжения для нее составляет 200 – 230В.

Для того чтобы обеспечить максимально надежную защиту всех потребителей, следует использовать электрическую схему с несколькими реле. Рабочая схема защиты, включающая несколько РН, позволяет разбить потребителей по группам – в соответствии с их чувствительностью к перенапряжению:

1. К первой группе относится аудио- и видеотехника (допускаемые значения напряжения – 200 – 230В);
2. Ко второй можно отнести бытовую технику, оснащенную электрическим двигателем: холодильники, кондиционеры, стиральные машины и т. д. (допускаемые значения – 190 – 235В);
3. Третья группа – это простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).

Каждая группа потребителей подключается к своему РН. В такой схеме рабочие параметры каждого реле настраиваются индивидуально.

Время задержки возобновления питания должно соответствовать эксплуатационным требованиям, предъявляемым к бытовой технике. Для некоторых холодильников, к примеру, рекомендуемая задержка равняется 10 минутам.

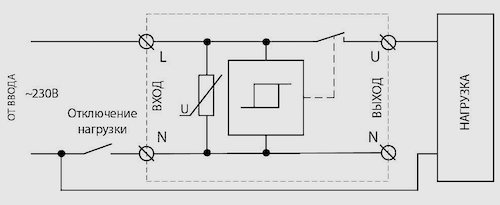

Схема подключения УЗМ-50Ц

Возможны разные варианты подключения прибора «Меандр УЗМ-50Ц». В первом случае (рис. 1) на вводе фазный и нулевой проводники подключаются к верхним контактам. Так же есть контакты снизу устройства, от которых фаза и ноль идут на нагрузку.

Эта схема используется чаще всего, и при ее срабатывании происходит обрыв фазы. Другая схема (рис. 2) используется редко и характеризуется включением нулевого провода.

При установке блока защиты УЗМ-50Ц в трехфазную электрическую сеть рассмотренные выше схемы подключения применяются отдельно для каждой фазы. То есть для нормальной работы требуется три блока защиты.

От чего может выйти из строя реле напряжения zubr? – Электро Помощь

В настоящее время вопрос о стабильной величине напряжения электросети стоит достаточно остро. Сетевые организации не спешат делать реконструкции и модернизации линий электропередач, подстанций и трансформаторов. Тем временем ситуация только усугубляется, поэтому колебания напряжения в наших сетях довольно-таки частое явление.

Обновление 11.11.2018.Для тех, кто сомневается в установке реле для защиты от перепадов (скачков) напряжения для своего жилья или верит в качество строительно-монтажных работ в современных новостройках. Ниже скриншот одного из последних комментариев.

Согласно ГОСТ 29322-92напряжение в электросети нашей страны должно быть в пределах 230 В при одной фазе и 400 В между фазами.

Но если вы живете в сельской местности или недалеко от города, то проблемы с постоянной величиной напряжения очень высоки, да и в самом городе этого исключать не стоит, особенно в старом жилом фонде. Перепады напряжения очень пагубно влияют на электроприборы в доме.

Например, из-за низкого напряжения может сгореть холодильник или кондиционер (компрессор не запустится и перегреется), сильно снижается мощность микроволновки, тускло светят лампы накаливания. Ну а высокое напряжение просто «убьет» вашу бытовую технику.

Уверен, что многие слышали про «отгорание нуля» в многоэтажках, и как целыми подъездами носят в мастерские ремонтировать бытовую технику.

Причины возникновения колебаний напряжения в сети бывают разные:

• Замыкание одной из фаз на нейтраль, в итоге в розетке будет 380 Вольт;
• Отгорание (обрыв) нуля, если у вас в это время низкая нагрузка, то напряжение будет тоже стремится к 380 В;
• Неравномерное распределение нагрузки по фазам (перекос), в итоге на наиболее загруженной фазе напряжение снижается, и если к ней подключены холодильник и кондиционеры, то высокая вероятность, что они сломаются;

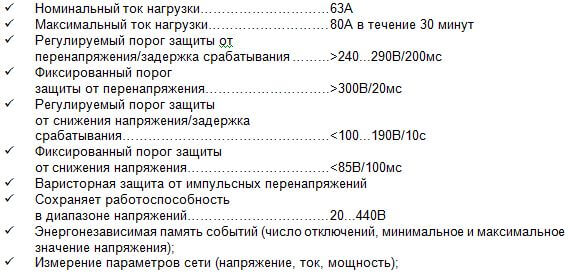

Конструкция и технические характеристики

Электромагнитное реле и схема защиты размещены в пластиковом корпусе, на верхней части которого расположены входные клеммы (L — фаза и N — земля), а на нижней — выходные клеммы (U — фаза и N — земля). Они предназначены для качественного зажима кабелей площадью сечения до 30 кв.мм.

На передней панели расположены индикаторы, показывающие нормальный режим работы или аварию с недопустимыми значениями напряжения. Желтый цвет второго индикатора указывает на нормальную работу электромагнитного реле. На крышке есть кнопка, которая включает тестовый режим. Он используется для управления и настройки устройства. Для регулировки значений нижнего и верхнего пределов напряжения необходимо использовать специальные регуляторы на передней панели устройства.

Устройство управляется контроллером типа PIC12F683, который работает непрерывно. Реле рассчитано на работу при напряжении 430 В в течение длительного времени. Элементы схемы защиты и управления на плате представлены в виде SMD-деталей. Габариты устройства составляют 83х35х63 мм. Основные технические характеристики устройства следующие:

• Максимальный ток переключения: 63 А.
• Уровень защиты от перегрузок и скачков напряжения: двухпороговый.
• Варисторная защита от импульсного удара.
• Наличие пульта дистанционного управления.
• Напряжение питания: от 36 до 430 В.
• Рекомендуемые пороги: от 175 до 260 В.
• Возможность ограничения значения напряжения при токе 100 А: < 1,2 кВ.
• Энергия поглощения одиночного импульса (10/1000 мкс): 200 Дж.
• Максимальное значение тока поглощения для импульсов (8/20 мкс): для одиночного импульса — 8 кА, а для повторяющихся импульсов — 6 кА.
• Время отклика: не более 25 нс.
• Установить порог отключения потребителей при повышении значения напряжения: 240, 250, 255, 260, 265, 270, 275, 280, 285, 290 В.
• Ускоренное отключение потребителей при критических напряжениях при высоком и низком порогах: 80 и 300 В соответственно.
• Регулируемый порог, при падении напряжения: 210, 190, 175, 160, 150, 140, 130, 120, 110, 100 В.
• Частота электропитания: 50 Гц.
• Потребляемая мощность при работе устройства: 1,5 Вт.
• Максимальный ток нагрузки и мощность: 80 А и 14,5 кВт.
• Ток короткого замыкания: 4,5 кА.
• Задержка перезапуска: выбирается пользователем (10 с или 6 мин).
• Величина задержек отключения для верхнего и нижнего значений напряжения, а также для критических нижнего и верхнего порогов: 20 мс, 100 мс, 10 с и 0,2 с соответственно.
• Площадь сечения проводов, подключаемых к устройству: от 0,5 до 25 кв.мм.
• Температуры эксплуатации: от -25 до +55 градусов Цельсия.
• Срок службы: не менее 10 лет.
• Производитель: Россия.

Кроме того, УЗМ-51М имеет низкое значение сопротивления, что способствует отличному прохождению через него электричества. Установить ограничения на поездки можно быстро и легко. Установка оснащена заводским предохранителем на 220 В, который нельзя заменять на другой номинал. Инструкция УЗМ-51М написана понятно и по-русски.

Реле напряжения DigiTOP

Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.

Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.

При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.

Паспортная погрешность показаний максимум 5 Вольт.

Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.

Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

Марка V-Protector – защищает только от скачков напряжения.

Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.

• нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
• одно и трехфазное исполнение
• номинальные токи от 16А до 63А

Схема подключения:

Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.

• срабатывает при превышении нагрузки по току
• номинальные токи от 32А до 63А
• если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
• на экран реле выводится как напряжение, так и нагрузка (в амперах)

Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.

Схема подключения аналогична вышеприведенным.

Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:

• подключается напрямую или в паре с контактором
• сколько модулей занимает в электрощитке
• номинальный ток
• наглядность и простота настроек и подключения
• температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
• функциональность (наличие тепловой защиты, защита по току)
• сечение провода для клеммных зажимов
• стоимость

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Варианты модульных реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

Реле напряжения ASV-3M после срабатывания необходимо включить вручную

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

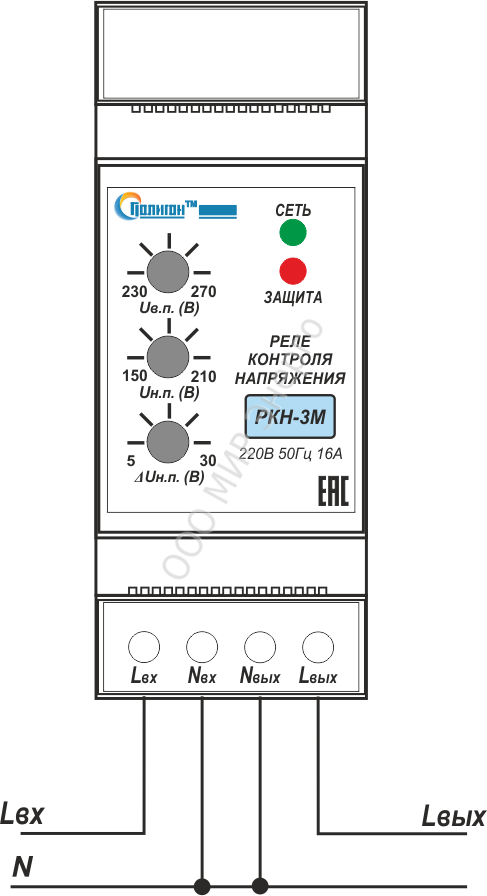

Монтажная схема подключения реле напряжения в сети 220В

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.
