Расширительный бак системы отопления: устройство, расчет и подбор лучшего варианта

Рекомендации по установке

Установка расширительного бачка должна проходить с учетом следующих правил:

• оснащение должно размещаться сверху над теплоагрегатом и объединятся с ним;
• необходимо перестраховаться и сделать место для скопления воды, если та случайно прольётся;
• крепление расширительного бака к стене должно быть выполнено так, чтобы осталось свободное место для обслуживания оборудования;
• прикрепляйте трубы или краны отдельно, чтобы было проще менять прибор при поломке;
• не размещайте устройство слишком высоко, потому что будет неудобно проводить обслуживающие работы.

Чтобы установка расширительного бака прошла корректно и система работала без возникновения неисправностей, важно еще на этапе выбора агрегата учесть такой параметр, как значение резьбового соединения.

Приспособление закрытого типа проработает намного лучше, если пристроить его перпендикулярно воздушной камерой вверх. При горизонтальном положение воздух и теплоноситель поменяются местами.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.

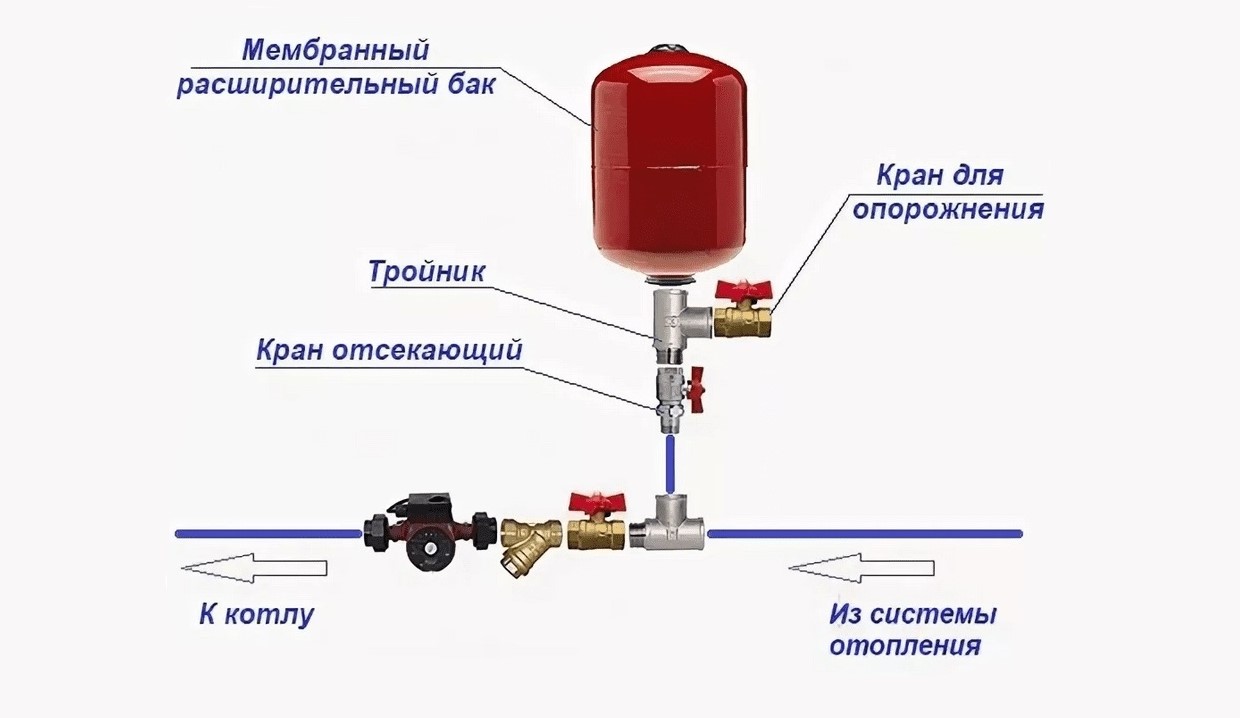

4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Расширительные бачки открытого типа

Конструктивной особенностью расширителей открытого типа является контакт теплоносителя с атмосферой. Циркуляция в системах с расширителем этого типа конвекционная. При нагреве объем жидкости растет, его избыток поглощается резервуаром емкости.

При падении температурных показателей жидкость возвращается обратно самотеком, под действием гравитации.

Из-за нулевого давления в баке, устройство не требует прочной металлической конструкции, поэтому:

в изготовлении корпуса применяется любой металл;
может использоваться готовая емкость из термостойкого пластика;
не принципиальной является форма резервуара.

В дачных домиках такое оборудование может быть собрано из подручных средств. В качестве емкости можно использовать пластиковую канистру или бочку, оборудованную приемным патрубком и выводом для перелива.

Расширители открытого типа могут быть изготовлены в форме прямоугольного бака с негерметичной крышкой на верхней плоскости

Внешне это обычный металлический бак, верхняя плоскость которого снабжена отверстием для обслуживания и добавления жидкости. Защиту от засора обеспечивает негерметичная крышка. В нижней части или на боковой плоскости предусмотрены крепежные узлы.

Галерея изображенийФото из Расширительная емкость как открытого, так и закрытого типа предназначена для обеспечения резерва воде, расширяющейся при нагреве При расширении излишки теплоносителя сбрасываются системой в свободный резервуар. В результате на компоненты контура не действует избыточное давление, способное повредить узлы и арматуру В простейших бачках открытого типа нет патрубка, через который лишняя вода стекает в канализацию или на улицу. Их нужно периодически опорожнять Недостатком открытых бачков признают испарение не только излишка теплоносителя при нагреве, но и всего объема рабочей жидкости. Из-за этого открытые контуры приходится периодически попрлнять Расширительный бачок в отопительной схемеОткрытый сосуд для сбора излишков теплоносителяПростейший вариант расширителяЕмкость со свободной возможностью испарения

Открытые системы отопления применяются в малоэтажных строениях, где объем теплоносителя и протяженность отопительных коммуникаций сравнительно невелики.

Требования к установке несложные:

расширитель ставится на максимуме высоты, на линии подачи;
подача подключается к баку через патрубок;
для стока избытка жидкости выполняется врезка перелива выше расчетного уровня.

Чтобы обеспечить циркуляцию самотеком, для монтажа рекомендуется использовать трубы увеличенного сечения.

Открытую конструкцию ставят в верхней точке, откуда жидкость стекает самотеком

Обычно бак стараются монтировать в отапливаемом помещении, обустроенном утепленном чердаке, а если это невозможно, то емкость потребуется утеплить. Наличие утеплителя не допустит промерзания жидкости и потери работоспособности системы.

Преимущества и недостатки открытой системы отопления

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Проектирование и установка своими руками

Бачки подбираются на стадии проектирования системы отопления, и к этому этапу следует подойти с максимальным вниманием, поскольку корректный расчет непосредственно влияет на нормальную работу всей системы отопления. Осуществляя проектирование и расчет при монтаже своими руками следует учесть, что нормальная работа открытой системы отопления не предусматривает наличие циркуляционного насоса

Циркуляция теплоносителя в данном случае происходит за счет законов физики. Расчет параметров и технических характеристик, разметка и подключение может производиться как своими руками, так и с привлечением специалистов

Осуществляя проектирование и расчет при монтаже своими руками следует учесть, что нормальная работа открытой системы отопления не предусматривает наличие циркуляционного насоса. Циркуляция теплоносителя в данном случае происходит за счет законов физики. Расчет параметров и технических характеристик, разметка и подключение может производиться как своими руками, так и с привлечением специалистов.

Читать также: Расчет, выбор и установка циркуляционного насоса для теплого пола

Проект описываемой системы может предусматривать как наличие двух контуров: обратку и подачу, так и однотрубную упрощенную конфигурацию. При этом двухтрубная схема предполагает вариант, когда расширительный бачок подключается к обратке.

Общая схема системы отопления, которая предусматривает наличие бака открытого типа, должна состоять из таких элементов, как отопительный котел, батареи (радиаторы), сам расширительный бачок и трубопровод. Описываемую конструкцию можно собрать своими руками, учитывая все требования и правила монтажа.

Читать также: Термоклапан для радиатора отопления: установка и настройка

Установка расширительного бака открытого типа своими руками, а также его соединение с магистралью, должны осуществляться, учитывая некоторые особенности открытого принципа. К таковым следует отнести нижеперечисленные:

• Бачок должен располагаться выше остальных составляющих частей и узлов отопительной системы;
• Качество циркуляции и время прогрева всей магистрали зависит от диаметра используемых труб, которые предполагает схема или расчет производительности системы. Чем больше диаметр трубы, тем эффективнее циркуляция;
• В качестве теплоносителя желательно использовать вместо воды антифриз. Это объясняется меньшим весом этого вещества и, соответственно, лучшей проходимостью через трубы;
• Установка расширительного бачка должна предполагать его надежное утепление, в том случае, когда он располагается на чердаке или в другом неотапливаемом помещении. Ледяная пробка нивелирует роль бачка и появляется риск разрыва системы из-за возрастающего давления в трубах.

Читать также: Тосол для системы отопления: можно ли использовать, как залить

Установка бачка своими руками предполагает его размещение на ровном чистом основании. Бачок должен иметь прогрунтованную как внутреннюю, так и внешнюю поверхность.

Закрепленный в месте установки бачок посредством резьбового соединения при помощи муфты или электрической/газовой сварки подключается к системе отопления. Подобная операция может быть выполнена своими руками при наличии соответствующего оборудования и специальных инструментов.

Читать также: Давление в расширительном бачке отопления: какое должно быть и как проверить

Где устанавливается расширительный бак

Выбор места для расширительного бака зависит как от вида отопительного контура, так и от функций самой ёмкости. Располагают резервуар так, чтобы он эффективно компенсировал расширение жидкости.

Возможна даже установка нескольких ёмкостей, это касается частных домов, для стабилизации работы сети.

Кроме компенсации расширения из-за повышения температуры (как в закрытых, так и в открытых отопительных контурах), расширители также дополняют штатные расширительные баки газовых котлов и принимают излишнюю жидкость в сети.

В открытых отопительных системах, где происходит непосредственный контакт теплоносителя с воздухом, бак устанавливают в самой высокой точке отопительного контура дома. При этом объём ёмкости должен составлять не менее 10% от жидкости. Чаще всего, подобные сооружения самотёчные с большим объёмом циркулирующей жидкости, поэтому удобнее разместить их на чердаке.

Если нет такой возможности, некоторые монтируют баки под потолком, недалеко от напольного газового котла. Это удобно, так как более лёгкий доступ к резервуару даёт возможность постоянно контролировать его функциональность, но такое устройство имеет и негативную сторону, так как портит интерьер комнаты.

Что касается систем закрытого типа — место расширительной ёмкости совершенно не играет роли. Чаще резервуары устанавливают в котельной, или другом помещении, где находятся остальные элементы отопления. В небольших домах, где пространство ограничено, баки монтируют прямо на кухнях, рядом с котлом.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

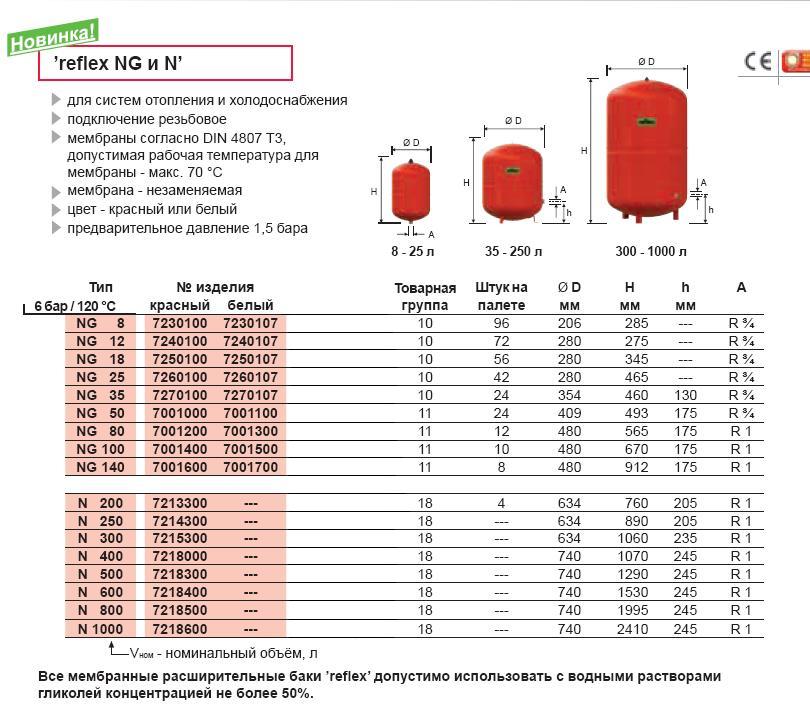

Мембранный расширительный бак

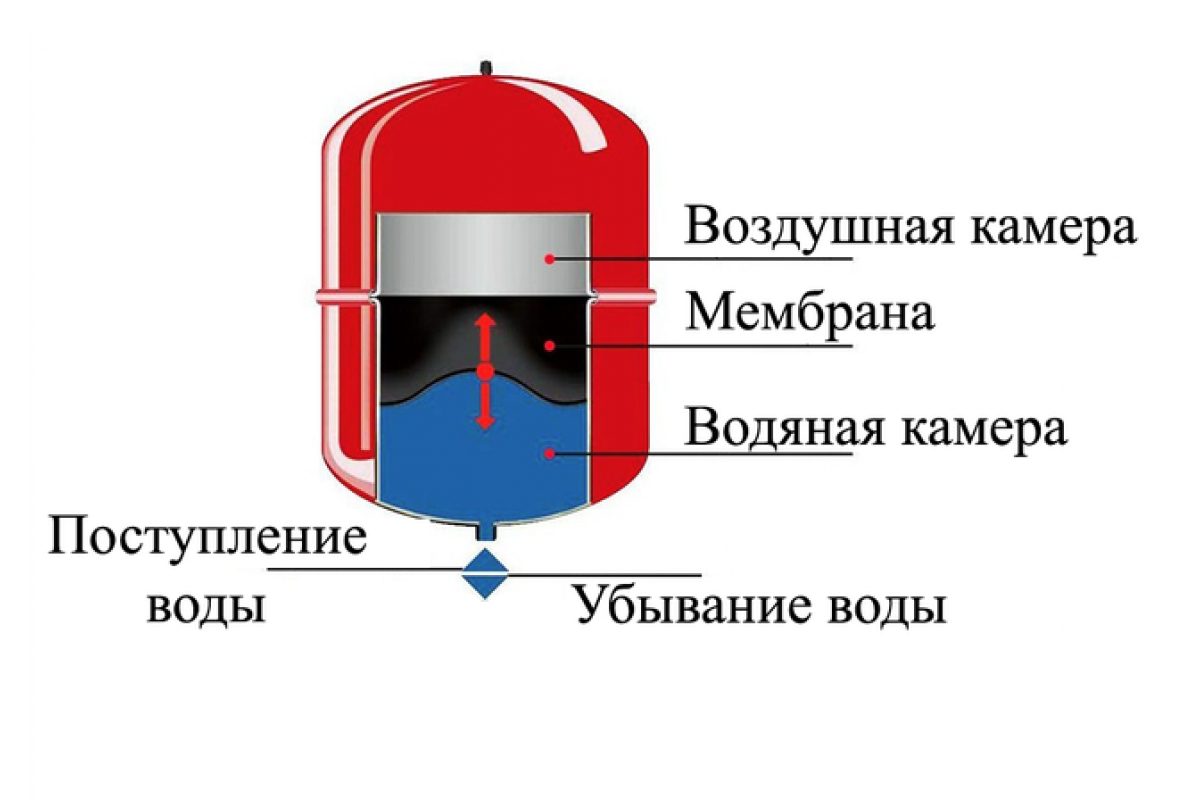

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Как проверить и накачать расширительный бак. Какое должно быть давление в установленном расширительном баке

Перед установкой расширительного бака требуется провести проверку давления. Для нормальной работы всей системы это важный момент. Определитесь, где у вашего гидроаккумулятора находится воздушная камера. При покупке аппарата вы получаете инструкцию, в которой есть схемы подключения и внутреннее устройство бачка. Снимите или открутите заглушку со стороны воздушной камеры. Под ней располагается золотник, такой как на камере автомобильного колеса. Замерьте давление в воздушной камере.

Как правило, техническая документация содержит такую информацию. Полагаться на эти цифры не стоит. В процессе транспортировки, да и просто со временем, какое-то количество воздуха может выйти из системы через неплотности в соединениях. Неправильный установленный перепад давления в воздушной камере и системе отопления постепенно снизит эффективность работы всей тепловой установки. Перед замерами не надо заполнять бак водой. Просто заполните систему водой.

Теперь надо подогнать перепад давления под свою тепловую установку. Допустим, рабочее давление в трубах составляет 1,3 бар. Разница между давлением в системе и воздушном отсеке бака должна быть оптимально 0,3 бар. Таким образом мембрана всегда будет всегда поджата со стороны теплоносителя. Это необходимо, чтобы при снижении температуры в отопительной системе не происходило засасывание воздуха в воду. Слабым местом в этом случае являются воздухоотводчики работающие в автоматическом режиме. Именно они могут пропускать воздух в тепловую систему, а это недопустимо. Если нужный перепад не соответствует требованиям, требуется подкачать или стравить воздух из камеры бака.

После процедуры замеров заполните трубы водой, и запускайте котел.

Какая конструкция лучше?

Системы, в зависимости от устройства и материала расширительного бака, различаются перечнем плюсов и минусов. Но, по мнению экспертов и опытных пользователей, преимущества в функциональности на стороне закрытых вариантов.

Плюсы и минусы открытого бака

Самопроточная система нуждается в трубах большего диаметра, что в свою очередь напрямую увеличивает расходы. Бюджет обустройства открытой отопительной системы с негерметичным расширителем незначительно увеличивается, хотя и остается сравнительно небольшим.

Главными преимуществами такого варианта считаются простота, плюс низкая стоимость комплектующих и монтажных работ. Еще одной положительной особенностью является отсутствие необходимости в контроле уровня давления.

Расширитель открытого типа для небольших систем можно собрать из подручных средств, несложным будет и его монтаж

Однако минусов значительно больше:

применение незамерзайки опасно из-за токсичных испарений;
возможности монтажа ограничены только верхней точкой системы;
постоянный контакт с атмосферой увеличивает риск воздушных пробок и коррозии;
медленный разогрев;
перепады температур, сопровождающие конвекционную циркуляцию, ускоряют износ оборудования;
применяется в отоплении малоэтажных строений, максимум в два этажа;
большие теплопотери и расход энергии для разогрева.

Еще один недостаток открытой системы – потери от испарения и переливов. Поэтому при монтаже бака следует позаботиться о доступности доливного отверстия.

Расширительный бачок для отопления дачи

Переделка отслужившего гидроаккумулятора

Сварной самодельный бак

Устройство для слежения за уровнем

Форма расширительного бачка

Расширитель из газового баллона

Пластиковая расширительная емкость

Обычная канистра в гараже

Плюсы и минусы закрытого бака

Если по ценам и простоте монтажных работ выигрывают открытые расширители, то функциональность – сильная сторона закрытого бака, который еще называют экспанзомат. Именно их используют в сооружении закрытых отопительных систем, не имеющих прямого контакта с атмосферой.

Экспанзоматы обладают следующими преимуществами:

полная герметичность позволяет использовать антифриз;
место размещения расширителя не влияет на работоспособность системы;
изоляция внутреннего пространства бака сводит к минимуму вероятность воздушных пробок и возникновения коррозии;
после запуска система прогревается быстрее, более чувствительна к регулировке температурных режимов;
меньшая разница между эксплуатационными условиями линий подачи и обратки, что в результате повышает эксплуатационный ресурс;
не требует монтажа труб большого диаметра, что позволяет сэкономить на сооружении;
не требует постоянного внимания к уровню и состоянию жидкости;
возможность применения в системах, рассчитанных на несколько этажей;
небольшие теплопотери, сокращающие затраты при эксплуатации оборудования.

При выборе расширителей этого типа могут встречаться герметичные баллоны с неразборной конструкцией. При неисправности диафрагмы баллон придется менять на новый.

Для контроля за уровнем рабочего давления на баллон монтируется манометр, для отвода излишков воздуха устанавливается воздухоотводчик автоматического или механического типа

Из минусов важно отметить сложность конструкции, особые требования к материалам, которые увеличивают стоимость оборудования. К этому можно добавить необходимость постоянного контроля давления и его восстановления при необходимости

Характерные черты открытого бака

Такие резервуары являются крайне простыми – в качестве расширительного бака всегда может использоваться обычное ведро, специально изготовленная емкость из подручных материалов, канистра, что-либо подобное.

Конструкционные особенности емкости

Главными требованиями к конструкции являются:

• наличие достаточного объема;
• отсутствие герметичности.

То есть допускается даже отсутствие крышки, хотя она желательна – защищает от попадания в систему отопления частиц грязи.

Резервуар, который планируется использовать в качестве расширительного бака, должен быть оснащен патрубком, к которому подводится труба от системы отопления. Это единственное обязательное приспособление.

Конструкция любого расширительного бака крайне проста – он представляет собой обычную емкость, оснащенную одним или несколькими входами/выходами. Что позволяет излишкам жидкости накапливаться, сливаться. Самые технологичные резервуары оборудованы подводом воды, сливным краном, который нужен для транспортировки воды в канализацию при слишком больших объемах ее излишков

Но для комфорта и исключения мелких неприятностей желательно использовать следующие аксессуары:

• Переливной шланг или трубу — такой элемент конструкции необходим в случае переполнения расширительного бака. То есть этот элемент конструкции, отводя жидкость в канализацию или просто за пределы здания, исключает возможность его затопления.
• Трубу водоснабжения — она необходимо для пополнения системы отопления водой. Без нее вполне возможно обойтись, но следует понимать, что указанную процедуру придется производить с ведром в руках. Хотя в последнем случае конструкция будет более дешевой.

Поскольку расширительные емкости нередко устанавливаются на чердаках, то следует позаботиться о ее теплоизоляции. Что исключит замерзание жидкости и выход всей системы из строя.

В качестве теплоносителя может использоваться только обычная вода. Потому что современные эффективные антифризы в открытых резервуарах быстро испаряются. Что ведет к существенному удорожанию всей процедуры отопления помещения.

Кроме того, испарения антифризов почти всегда являются токсичными, что сказывается на здоровье жильцов. Больше о видах теплоносителей для системы отопления и их особенностях мы рассказали в этом материале.

Форма и материал изготовления

Форма бака принципиального значения не имеет, поэтому может быть любой:

• круглой;
• прямоугольной;
• трапециевидной и т.д.

Материалом изготовления может быть любой металл или даже пластик, но поскольку теплоноситель может разогреваться до значительных температур, то он должен быть термостойким.

Этот рисунок помогает понять принцип работы расширительного бака. На изображении слева показан теплоноситель в холодном состоянии. Ему с избытком хватает предоставленного объема. Но, когда начинается разогрев (рисунок справа), то скоро возникает избыток воды. На самом деле лишней жидкости немного, но этого вполне хватит для того, чтобы найти слабое место в системе и образовать течь или привести к поломке оборудования

В продаже есть различные варианты открытых расширительных бачков, среди которых несложно подобрать наиболее подходящий. Или же смастерить из подручных материалов самодельный резервуар, который будет исполнять роль расширительного бака.

Расчёт объёма

Процесс расчёта объёма расширительных баков открытого и закрытого типа несколько отличается. Резервуар для открытой отопительной системы делают из листового металла. В ёмкости присутствует отверстие для подачи теплоносителя в систему.

Подобные приборы могут иметь и другое отверстие, которое располагается в верхней части и служит для отвода лишней жидкости в канализацию. В некоторых случаях к открытому расширительному баку теплоноситель (вода) подаётся в автоматичном режиме, по мере убывания.

При проектировании отопительной системы важно рассчитать объём компенсационного бачка.  Основным значением, от которого отталкиваются все расчёты, считается общий объём воды в системе, например, 100 литров

Обратите внимание! При расчёте объёма расширительного бака открытого типа берётся значение 10% по отношению к общему количеству теплоносителя в системе. В нашем случае нужен 10 литровый резервуар.
Расширительный бачок объемом 10 литров. Данная система расчёта, так называемый народный метод, может применяться и для компенсационных ёмкостей закрытого типа

Кроме этого существует более точный метод подсчёта объёма резервуара. Нам понадобятся следующие данные:

Данная система расчёта, так называемый народный метод, может применяться и для компенсационных ёмкостей закрытого типа. Кроме этого существует более точный метод подсчёта объёма резервуара. Нам понадобятся следующие данные:

• ОВ – объём увеличения теплоносителя при нагревании. Для воды это значение не превышает 5%, у антифриза в пределах 6%;
• ВК – общий объём теплоносителя в контуре отопительной системы. Количество воды можно измерить вёдрами или при помощи специального счётчика, который устанавливается на сливной трубе;
• ДС – максимальное давление в контуре и котле (такая информация предоставлена в инструкции к отопительному прибору);
• ДБ – давление в расширительном баке.

Для точного подсчёта объёма компенсационного бака закрытого типа применяется следующая формула:

Если сравнить результат объёма расширительной ёмкости подсчитанного по народному методу со значением, полученным из формулы, то второй результат будет меньшим. При небольшом превышении величины резервуара от требуемого значения необходима правильная настройка, что будет способствовать эффективной работе прибора.
