Расчет числа светодиодных ламп для жилой комнаты

Расчет освещенности помещения светодиодными лампами

А если наоборот количество Ватт будет слишком большим для освещаемого помещения то, отражаемый от поверхностей свет будет казаться слишком ярким от чего может возникать резь в глазах и их быстрое уставание.

Дизайнеры рекомендуют ориентироваться на среднюю норму согласно которой одному квадратному метру помещения должно соответствовать 20W мощности осветительного прибора. Однако сразу стоит оговориться, что эта цифра меняется в зависимости от назначения помещения (кухня, столовая, спальная, коридор, нежилое помещение), от использованных цветов и материалов в оформлении интерьера помещения, а также от высоты потолков в помещении.

Уровень освещенности	Тип лампы	Вт/м2
Приглушенный свет	Лампа накаливания	10
Галогенная лампа	7
Энергосберегающая	2
Средний свет	Лампа накаливания	15
Галогенная лампа	10
Энергосберегающая	3
Яркий свет	Лампа накаливания	20
Галогенная лампа	13
Энергосберегающая	4

Чтобы вычислить количество Ватт, необходимых для создания комфортного освещения в помещении, нужно умножить площадь помещения на количество Ватт из строчки таблицы, соответствующей типу освещения и используемым лампам.

Если в результате проведения вычислений у Вас получится число, исходя из которого невозможно вычислить без остатка количество ламп, например, 217 Ватт, то специалисты рекомендуют округлять получаемую мощность в большую сторону.

Таким образом, если плафоны у светильника рассчитаны на 60 Ватт, то 217/60 = 3,61.

Это значит, что Вы можете смело покупать светильник с четырьмя плафонами по 60 Ватт каждый и этой мощности хватит для освещения Вашего помещения.

Стоит иметь в виду, что приведенная таблица подходит для вычисления необходимой мощности светильника в помещениях с высотой потолков до 3 метров и в светлых интерьерах, то есть выполненных без преобладания темных оттенков.

В случае если высота потолокв в помещении превышает 3 метра, необходимо получившееся общее количество Ватт умножить на 1,5.

В случае если в помещении преобладают темные оттенки и матовые поверхности, расчет становится ненадежным и в этом случае лучше либо брать светильник сразу с большим запасом мощности, либо эксперементировать с несколькими светильниками различных мощностей.

При выборе светильника также обратите внимание на абажюр. Если Вы выбираете светильник с очень плотными и темными абажюрами, насыщенный свет из которого распростаняется только в одну сторону, то приведенная выше таблица будет неактуальна для такой модели светильника

Очень важно при покупке светильника знать лампу в сколько ватт можно ввернуть в плафон

Очень важно при покупке светильника знать лампу в сколько ватт можно ввернуть в плафон

Дело в том, что все плафоны имеют ограничение по мощности

Очень важно при покупке светильника знать лампу в сколько ватт можно ввернуть в плафон. Дело в том, что все плафоны имеют ограничение по мощности

И если вы покупаете люстру с четырьмы плафонами каждоый по 40 Ватт, то максимум мощности на который Вы можете рассчитывать с такой люстрой – это 4 плафона х 40 Ватт = 160 Ватт

И если вы покупаете люстру с четырьмы плафонами каждоый по 40 Ватт, то максимум мощности на который Вы можете рассчитывать с такой люстрой – это 4 плафона х 40 Ватт = 160 Ватт.

Важные моменты

Чтобы сделать профессиональный расчет уровня освещенности и количество необходимых люменов, следует в обязательном порядке учитывать следующие моменты:

• тип лампы;
• высота, на которой будет размещен осветительный прибор;
• тип светильника;
• его расположение в помещении касательно вертикальной плоскости. Здесь следует оценивать коэффициент полезного действия осветительного устройства;
• светоотражающие характеристика материала, которым производилась внутренняя отделка помещения: стен, пола и потолка.

При определении светоотражающей способности стен, потолка и пола необходимо помнить, что чем светлее комната будет, тем выше станет величина светоотражения:

• если потолок и стены выполнены в светлых тонах, то коэффициент светоотражения составит примерно 0,7;
• при оформлении помещения светлыми, бежевыми и светло-серыми фасадными красками данный коэффициента составит примерно 0,5-0,6;
• для темных цветов – 0,3;
• при оформлении комнаты черным гранитом или мраморов, коэффициент отражения составит примерно 0,1.

Для расчета оптических характеристик помещения, используют параметр КПД и специальные унифицированные таблицы.

Обратите внимание! За не имением желания или возможностей самостоятельно произвести растет люменов для определения уровня освещенности, можно воспользоваться услугами специализированных контор. Они смогут быстро произвести необходимые подсчеты, исключив возможные ошибки или погрешности. Они смогут быстро произвести необходимые подсчеты, исключив возможные ошибки или погрешности

Они смогут быстро произвести необходимые подсчеты, исключив возможные ошибки или погрешности.

Как самостоятельно рассчитать освещенность

Чтобы не вникать в сложные формулы и концепции электропроводки, можно следовать нескольким простым советам. Существует ряд аспектов, которые необходимо включить в расчет для получения точного результата. Все они так или иначе влияют на освещение, и если игнорировать их, просто применяя стандарт, свет не будет соответствовать требованиям.

Высота потолков

Все рекомендации СНиП относятся к высоте потолков 2,5-2,7 м. Это стандартное значение, встречающееся в большинстве домов и офисов. Однако высота часто бывает разной, что напрямую влияет на распределение света. Поэтому для упрощения расчета эксперты используют поправочные коэффициенты, которые выбираются из соответствующего диапазона:

1. 2,5-2,7 м – 1.
2. 2,7-3,0 м – 1,2.
3. 3,0-3,5 м – 1,5.
4. 3,5-4,5 м – 2.

Если высота еще больше, необходимо произвести индивидуальные расчеты. Это связано с тем, что увеличение высоты расположения не пропорционально уменьшению значения освещенности.

Иногда в одной и той же комнате высота разная, или конструкция дома открытая, и потолочная перегородка идет под углом. В этом случае самое простое, что можно сделать, это разделить пространство на отдельные зоны, определить примерную высоту в каждой зоне. и на этой основе рассчитать интенсивность освещения и применить соответствующий коэффициент. Если необходимо округлить результат, лучше сделать это в большую сторону, так как есть некоторые коэффициенты, которые не учитываются, и чаще всего фактический результат оказывается несколько хуже запланированного.

Характеристики поверхности

При расчете освещенности для любого помещения необходимо учитывать характеристики поверхностей – потолка, пола и стен. Их цвет и текстура определяют их отражательную способность, которая оказывает огромное влияние не только на восприятие помещения, но и на количество света в нем.

Прежде всего, помните, что матовые поверхности отражают свет в два раза хуже, чем глянцевые. Поэтому, если отражательная способность большей части помещения не очень высока, всегда делается корректировка на 15-20%. Но основным фактором, влияющим на расчет, является цветовая гамма. Это напрямую влияет на отражательную способность, поэтому при расчете следует использовать следующие данные:

1. Белые поверхности отражают около 70% попадающего на них света.
2. Светлые и пастельные цвета имеют среднюю отражательную способность 50%.
3. Серые поверхности и подобные оттенки отражают около 30% света.
4. Темные стены, полы и потолки имеют отражательную способность всего 10%.

Существует формула для определения поправок к индексу освещенности в зависимости от характеристик поверхности. Но разбираться в этом необязательно, можно использовать упрощенный вариант расчета, который также дает хороший результат.

Сначала сложите значения отражательной способности потолка, стен и пола. Полученный результат делится на 3, а затем полученная сумма умножается на норму освещенности. Это определяется путем выбора соответствующего варианта из СНиП (при необходимости умножается на поправочный коэффициент, если высота потолка превышает 270 см).

Черные поверхности полностью поглощают световой поток, поэтому если большие поверхности имеют такой цвет, освещение должно быть тщательно подобрано.

Первый метод: расчет с помощью программного обеспечения SNIP
Нормы освещения отдельных помещений в нашей стране регламентируются СП 52.13330.2011 “Естественное и искусственное освещение” и СанПиН 2.21/2.1.1/1278-03 “Гигиенические требования к естественному, искусственному и композиционному освещению жилых и общественных зданий”. Вы найдете стандарты для широкого спектра жилых и нежилых помещений и формулы для расчета освещенности и сопутствующих параметров.

Формула расчета количества лампочек на квадратный метр

Узнать количество точечных светильников на квадратный метр можно с помощью формул. Этот вариант проще, т.к. можно подставить свои показатели и получить результат за считанные секунды. Формула выглядит так:

N=(S+W)/P

Разберем каждый показатель:

1. N – количество светильников, которое потребуется для конкретной комнаты.
2. S – размер помещения в метрах квадратных.
3. W – мощность светового потока, которая подбирается по установленным нормам.
4. Р – мощность одного точечного светильника.

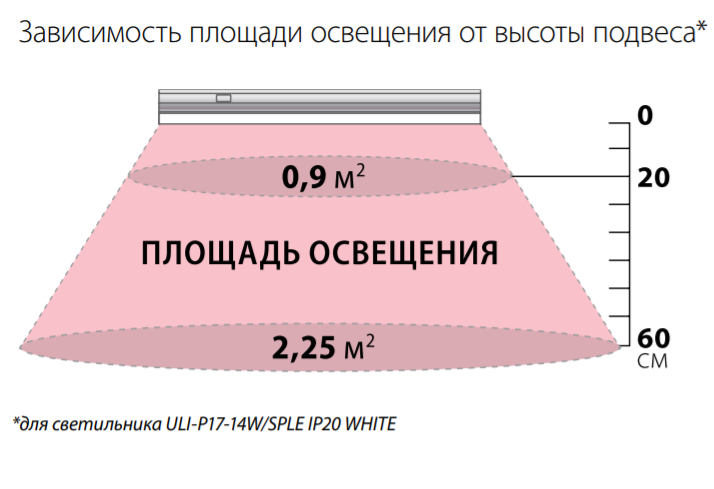

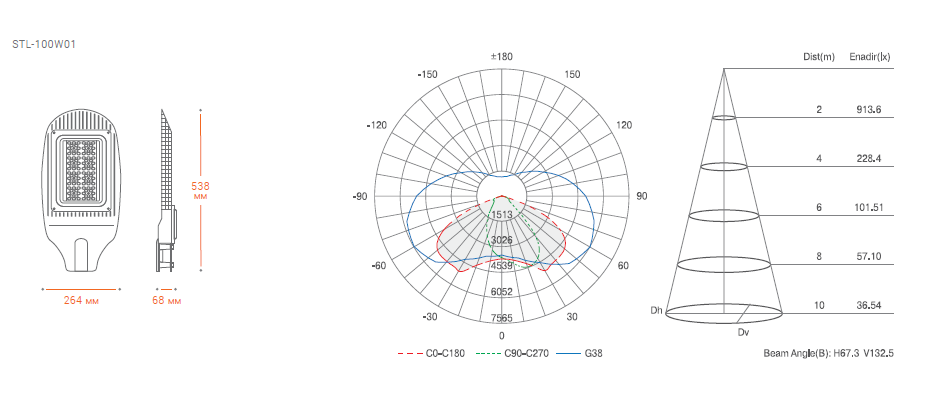

При расчетах нужно учитывать и такой показатель, как угол освещения. Некоторые точечные светильники захватывают небольшое пространство, поэтому лучше подбирать модели с небольшой мощностью, чтобы расположить их ближе друг к другу.

В принципе, этого достаточно для использования дома, применять более сложные варианты нет смысла. Но чтобы получить более точный результат, нужно учесть еще один аспект.

Обязательно учесть высоту потолка в комнате, от этого зависит поправочный коэффициент. Если она 250-270 см, то результат останется таким же. При высоте от 270 до 3 м следует увеличить значение на 20%. Если потолок от 3 до 3,5 м, то надо умножить итоговое число на 1,5, а если высота очень большая – от 3,5 до 4,5 метров, то результат увеличивается в 2 раза.

Чем выше потолки – тем больше светильников потребуется.

Как учитывать коэффициент отражения поверхностей

Отделка пола, потолка и стен влияет на степень освещенности, так как по-разному отражает свет. Это зависит как от фактуры поверхности, так и от ее цвета. На общие показатели оформление влияет и очень сильно, поэтому нужно учитывать данный фактор при расчетах.

Показатель, который характеризует свойства того или иного материала называют коэффициентом отражения. Есть 5 основных групп, которые используются при расчетах:

1. Черный – 0%.
2. Темные оттенки – 10%.
3. Серый и приближенные к нему – 30%.
4. Светлые и пастельные тона 50%.
5. Белый цвет – 70%.

Но эти показатели сами по себе ничего не дают. Чтобы рассчитать средний коэффициент отражения, надо учесть цвет пола, потолка и стен. Например, в комнате темный пол, пастельные обои и белый потолок. То есть, нужно сложить 10%, 50% и 70%, получается 130%. Результат делится на 3, получается примерно 43 или 0,43. Результат, полученный по формуле нужно умножить на коэффициент и получится точная цифра, которую и нужно использовать при выборе количества светильников.

Чем темнее поверхности, тем больше поправочный коэффициент.

Семь раз подумай перед просчётом освещения

Зачем нужны подсчёты по свету и что следует знать

Комфортная среда нахождения в доме для человека создаётся искусственным светом от ламп. При недостаточности или излишках ощущения света возникает дополнительное напряжение зрения и раздражение глаз, появляется потребность в очках, снижаются ресурсы с упадком сил, ухудшается самочувствие. Поэтому делается обязательный расчёт освещения помещения, определяется соответствие установленным санитарным нормам, подбирается оптимальный вариант источников света близкий к естественному освещению.

По оформлению и способам распределения необходимого в доме, в помещениях света, везде электроосвещение подразделяют на 3 вида: общее, акцентированное, местное. Бывает сложно разобраться с вычислениями общего освещения светодиодными лампами для жилого дома. При расчёте потребуется понимание основных параметров и определений объекта-света.

Основные световые характеристики, единицы измерения

Свет можно измерить и описать, как и многое другое на «свете». В физике освещённость – есть величина «интегральная», определяемая многими параметрами, изучаемыми наукой фотометрией.

Таблица 1. Используемые физические понятия света, обозначения и единицы измерения:

Характеристика	Обозначение	Единица измерения
Световой поток	Ф	Лм люмен
Сила света	I	Kд кандела, «свеча»
Яркость	L	Kд/м² нит (нт)
Освещённость	E	Лк люкс
Световая температура	K	Кельвин
Световая отдача	H	лм/Вт.

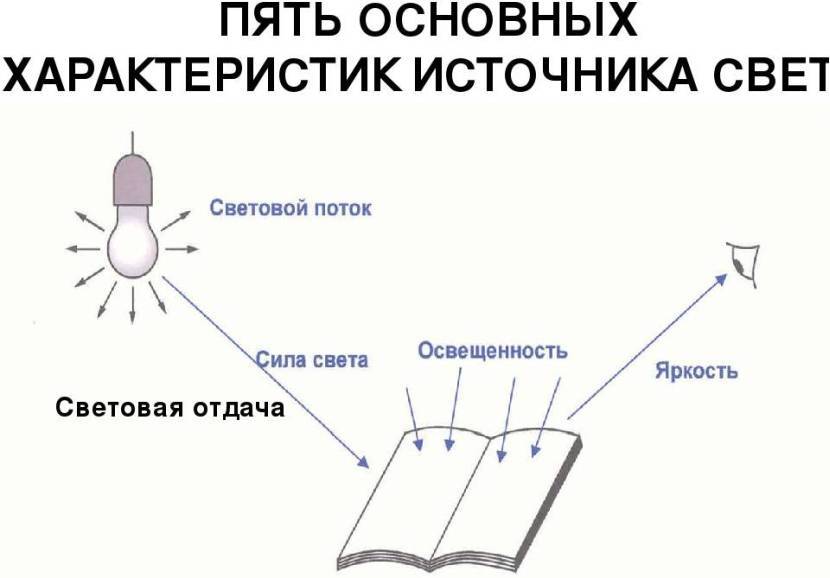

Основные параметры светоизлученияИсточник infourok.ru

Люмены потока света – энергия волн от источника, излучаемая по всем направлениям, воспринимаемая как «яркость» по зрительному ощущению. Световые потоки по распределению лучей света бывают отражёнными, рассеянными, прямыми. Определяется тем большее число люменов, чем больше весь учитываемый поток света.

Сила света (I) похожа на плотность в пространстве потока света, его интенсивность. При определении I световой поток (Ф) делится на телесный угол (ꭥ) в стерадианах по направлению потока.

Понятие освещённости связывает количество света (светового потока) приходящегося на площадь освещаемой поверхности (E=Ф/S). Величина люксов прямо зависит от силы света источника и обратно пропорционально от квадрата расстояния до источника (при условии перпендикулярности потока к поверхности).

Прослеживается при определении величин света их взаимосвязь и качественное различие: что сам светильник ярче при больших люменах, а поверхность освещена больше при достаточно высоких величинах люксов.

Источник характеризуется эффективностью преобразования электроэнергии в свет (световая отдача Н). Она измеряется в люменах на ватт.

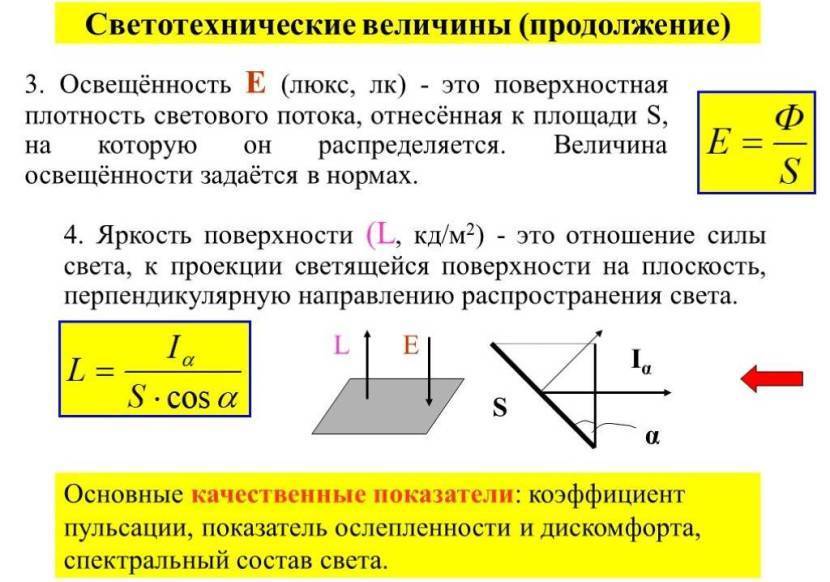

Светотехнические величиныИсточник rusenergetics.ru

Обмен энергией (излучением света) между электрическим источником и внешним помещением (по яркости) – по сути, работа в физическом представлении (1 Джоуль = 1 Ватт * 1 сек). Работой считается мощность излучения, умноженная на время. При известном усреднённом значении световой отдачи (Н) лампы можно примерно определить световой поток. Более ярким будет источник света при большей мощности освещения. Из источников с равной силой света (I) потребляют меньшую электрическую мощность светодиодные лампы.

Сравнение по светоотдаче источников:

1. Вакуумная лампа накаливания с вольфрамовой нитью – от 8 до 10 лм/Вт..
2. Галогеновая лампа – от 12 до 15 лм/Вт.
3. Люминесцентная лампа с преобразованием напряжения в цоколе – от 50 до 70 лм/Вт.
4. Светодиодные современные светильники – от 100-120 лм/Bт.

Для визуального понимания предмета каждому человеку важно воздействие света и цвета (особенно для художников). Определённое восприятие зрительным нервом конкретного установленного цвета спектра и фиксирует понятие цвета. Цветовая температура (К) обозначает цветность излучения света

Обычная температура и цветовая температура – разные понятия; у неба зимой, в мороз, цветовая температура составляет 12000К, у зажжённой свечи в 10 раз меньше – 1200К

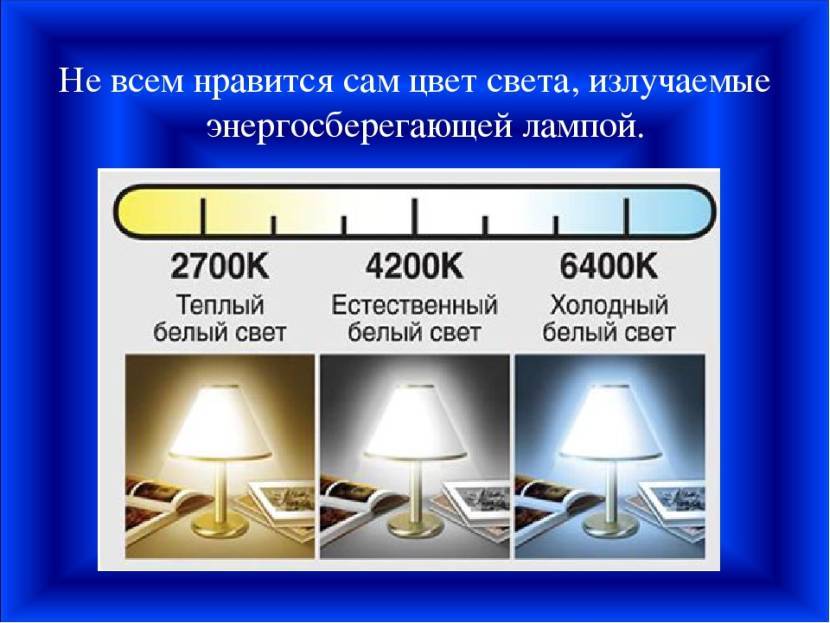

Цветовая температура (К) обозначает цветность излучения света. Обычная температура и цветовая температура – разные понятия; у неба зимой, в мороз, цветовая температура составляет 12000К, у зажжённой свечи в 10 раз меньше – 1200К.

Цветовая температураИсточник ds04.infourok.ru

Применяют в практике определения цветности белого света:

• дневного света – более 5000 К,
• нейтрального – от 3300 до 5000 К,
• тёплого – менее 3300 К.

Глаз так устроен, что наличие синих оттенков в излучении источника снижает яркость его визуального восприятия.

Освещение жилого помещения

Освещение в доме, имеет важное значение, как и интерьер. В первую очередь, разделяют всё пространство на области, которые отличаются не только по габаритам, но и по функциональности. А именно:

А именно:

1. Прихожая – её расположение подразумевает отсутствие естественного освещения, поэтому в прихожей создают искусственное. Для этого применяют осветительные приборы направленного света с широкими углами рассеивания.
2. Гостиная (холл) – помещение с множеством функций. Поэтому и освещением добиваются максимальной функциональности, комбинируя общее с точечным.
3. Кухня – область, имеющая отдельные рабочие зоны, в которых к общему, добавляют точечную подсветку.
4. Спальня – предназначена непосредственно для отдыха и сна. Для спален подбирают мягкие и тёплые тона искусственного света. Так же, для них имеет смысл регулировка интенсивности освещения.
5. Санузел – как и в предыдущих случаях, к основному добавляют локальное освещение.

Нормы освещенности для определенного помещения можно найти в специальной таблице, которая есть в интернете

Правильное освещение в квартире поможет, не только подчеркнуть или выделить определённую область, но и стереть визуальные границы.

Для чего нужен расчет?

Он требуется для создания максимально комфортных условий проживания за счет качественного и оптимального освещения всей площади помещения. Чересчур сильный или слабый световой поток негативно сказывается на работе зрительного аппарата, приводит к чрезмерной переутомляемости, напряженности или нервозности. Подобный дискомфорт отразится на психическом состоянии человека, который станет более раздражительным и менее работоспособным.

Эталонным освещением принято считать солнечный дневной свет. При правильном расчете система искусственного освещения, состоящая из различных ламп, должна максимально приблизить свет к естественному. В СНиП указаны нормы освещенности для каждой отдельной комнаты

Важно при расчетах учитывать все эти значения

Методы расчета

Вычислить требуемый и достаточный световой поток удастся одним из трех методов:

1. Удельной мощности. Используется для оценивания общего освещения. Для просчета полной мощности требуется перемножить нормативные данные (удельную мощность) на площадь комнаты. Чтобы верно определить нормативный показатель необходимо учитывать: тип ламп, предназначение помещения, распределение ламп на стене и потолке. При этом после расчетов определяется удобная и комфортная для человека конфигурация и условия освещенности.
2. Коэффициента применения. Для начала определяется расположение источников света с оглядкой на конфигурацию помещения и возможность отражения или поглощения света. По формуле предусматривается умножение норматива освещенности на площадь комнаты на коэффициент запаса и на коэффициент min освещенности. Все это разделить на перемноженные между собой количество светильников и коэффициент использования светового потока.
3. Точечный. Данный метод считается подходящим для любого помещения, может использоваться, для просчета источников света на улице. Для получения результатов осуществляется оценка освещенности в отдельных точках, на которые попадает свет. При этом осветительные приборы могут размещаться как угодно. Оценка проводится в ключевых для пользователя точках. Особенно актуальная такая методика в комнатах, где на стенах темная отделка и сложный по конфигурации потолок.

Эти методы в реализации не очень сложные, но все же есть способ значительно проще, представлен он ниже.

Некоторые нюансы

Приведенные формулы для расчета дают усредненные показатели, поэтому их можно слегка уменьшать. Например, если помещение довольно редко посещается (кладовая, коридор), то количество лампочек можно немого уменьшить, а вот для часто эксплуатируемых (детская комната, гостиная, кухня) разрешается незначительное превышение рассчитанной нормы. Помимо этого можно использовать комбинированное освещение, которое позволяет дополнительно подсветить определенную зону помещения. Как видим, расчеты не так сложны, но они необходимы для вашего здоровья и комфортного времяпрепровождения дома.

https://youtube.com/watch?v=Py09Bz1LnNY

Расчет освещенности

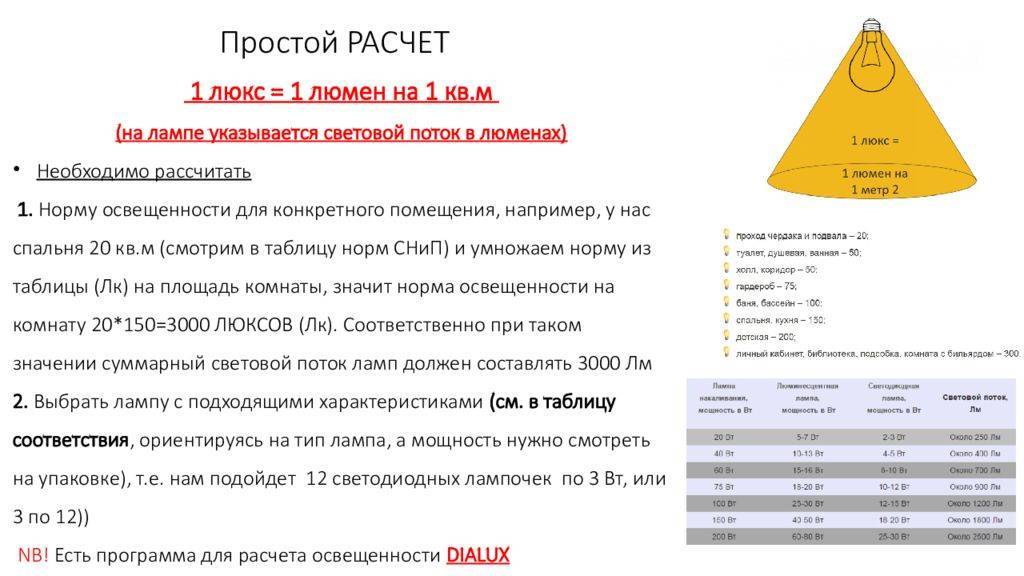

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

1. Норма освещённости выбранного объекта.
2. Площадь объекта.
3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

2. Ен — нормированная освещенность

Измеряется в Люксах (Лк), является нормированной величиной, прописанной в своде правил строительной документации СНиП. Ниже представлена таблица норм освещенности.

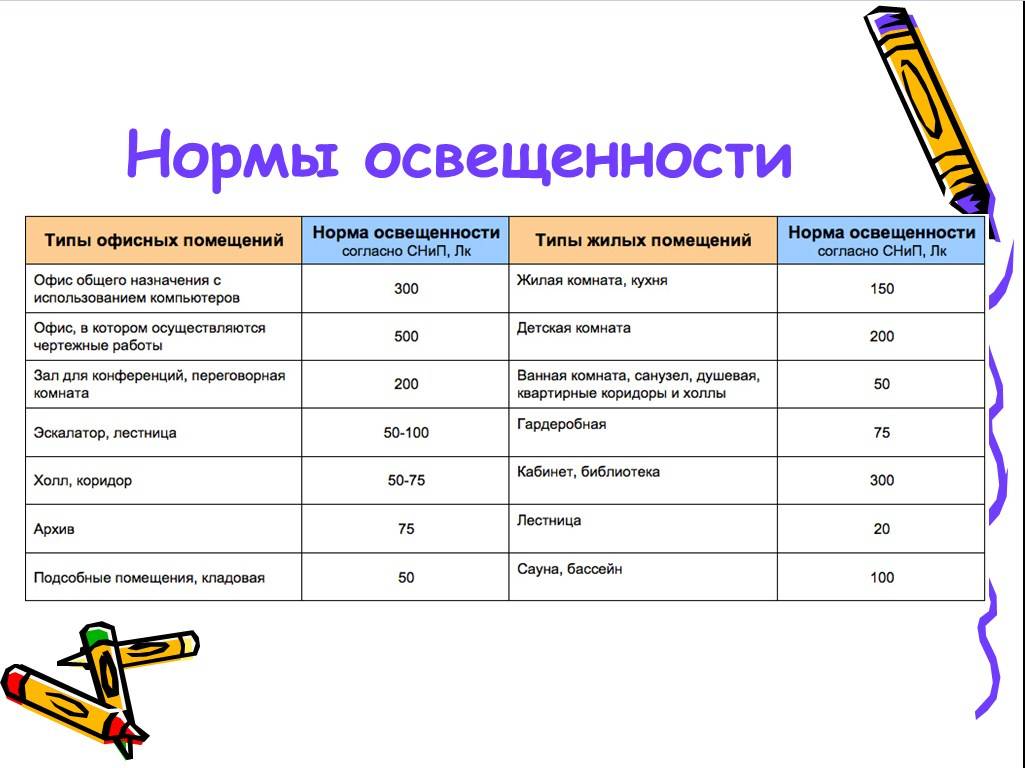

Таблица №1. Рекомендуемые нормы освещенности жилых помещений, согласно СНиП

Помещение нашего примера — жилая комната. Согласно таблицы №1 нормируемая освещенность для данного вида помещений равна 150 Люкс (Лк).

Ен = 150

Подставим значение в формулу:

Фл = (Ен * S * k * z) / (N * η * n)

Фл = (150 * S * k * z) / (N * η * n)
