№3. Материал труб газопровода

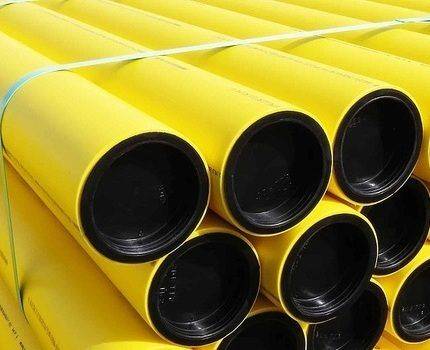

Еще совсем недавно особого выбора не было, и на всех участках газопровода, от больших узлов до точек потребления в домах, использовали исключительно стальные трубы. Сегодня появилась альтернатива в виде полиэтиленовых труб низкого давления. Также используются и медные трубы. Муками выбора вряд ли придется страдать, так как каждый из этих материалов имеет строго определенные условия эксплуатации:
- стальные трубы могут быть с разной толщиной стенок. Толстостенные изделия используются для обустройства газопроводов высокого давления. Если речь идет о надземной прокладке, то альтернативы стальным трубам нет. Это прочные, долговечные и надежные трубы, которые справятся с серьезной нагрузкой. Тонкостенные трубы подходят для организации газопровода низкого давления, в т.ч. для обустройства системы газоснабжения внутри дома;

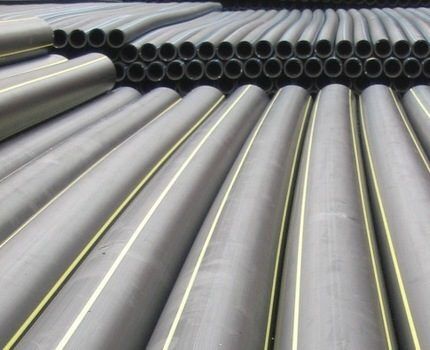

- полиэтиленовые трубы используются для подземного монтажа газопровода с разным давлением. Есть изделия, которые выдерживают эксплуатацию при давлении 1,2 МПа. У стального аналога они выигрывают по весу, цене и простоте монтажа. Не подходят для надземного и внутриквартирного монтажа;
- медные трубы по многим параметрам превосходят стальные, но их массовое использование невозможно из-за высокой цены. Надземный монтаж с помощью таких труб не осуществляют, зато это отличный вариант для организации газопровода внутри квартиры.
В сети есть информация об использовании в качестве труб для газопровода металлопластиковых и даже полипропиленовых изделий, но это все же далеко не самые подходящие варианты.
Определение газопровода
Газопровод — это инженерная сооружение, предназначенное для транспортировки газа от источника его добычи или поступления к месту его использования. Оно состоит из системы трубопроводов, арматуры и сооружений, которые обеспечивают надежное и безопасное передвижение газа.
Газопроводы широко используются в различных областях, включая промышленность, энергетику, коммунальное хозяйство и т.д. Они позволяют перевозить большие объемы газа на большие расстояния, что делает их неотъемлемой частью современной экономики и инфраструктуры.
Основные компоненты газопровода
1. Трубы: основной компонент газопровода. Трубы могут быть изготовлены из различных материалов, таких как сталь, металлопластик, полиэтилен и другие.
2. Арматура: включает в себя клапаны, задвижки, регулирующие и защитные устройства. Арматура используется для контроля потока газа, отключения и переключения газопроводов.
3. Сооружения: включают в себя компрессорные станции, газорегуляторные пункты, газовые хранилища и другие инженерные объекты, необходимые для поддержания и управления работой газопровода.
Типы газопроводов
Газопроводы могут быть классифицированы по различным критериям:
- По назначению: магистральные, промысловые, коммунальные.
- По давлению: высокого, среднего и низкого давления.
- По материалу труб: стальные, полиэтиленовые, металлопластиковые и др.
- По способу прокладки: наземные, подземные.
Прокладка и эксплуатация газопровода
Процесс прокладки газопровода включает в себя выбор трассы, подготовку грунта, монтаж труб, оформление необходимой документации и проведение испытаний системы.
Эксплуатация газопровода включает в себя мониторинг, техническое обслуживание, регулярные проверки и профилактические работы для поддержания безопасной и эффективной работы газопровода.
Все работы по прокладке и эксплуатации газопровода должны выполняться с соблюдением строгих технических и нормативных требований, чтобы предотвратить возможные аварии и обеспечить безопасность перевозимого газа.
Правила определения расхода
Определить, сколько газа будет потрачено за час, день, месяц практически невозможно, так как в готовой формуле будет слишком много переменных:
- количество человек, проживающих в квартире (доме);
- кулинарные пристрастия (пельмени варятся 15 минут, приготовление котлет займет около 1 часа);
- использование конфорок на полную или половинную мощность;
- время года;
- использование посуды с различной теплопроводностью.
Определить, сколько газа будет потрачено практически невозможно
Учитывая все это, выяснить, сколько газа потребляет газовая плита в месяц, час или за другой промежуток времени можно только очень приблизительно.

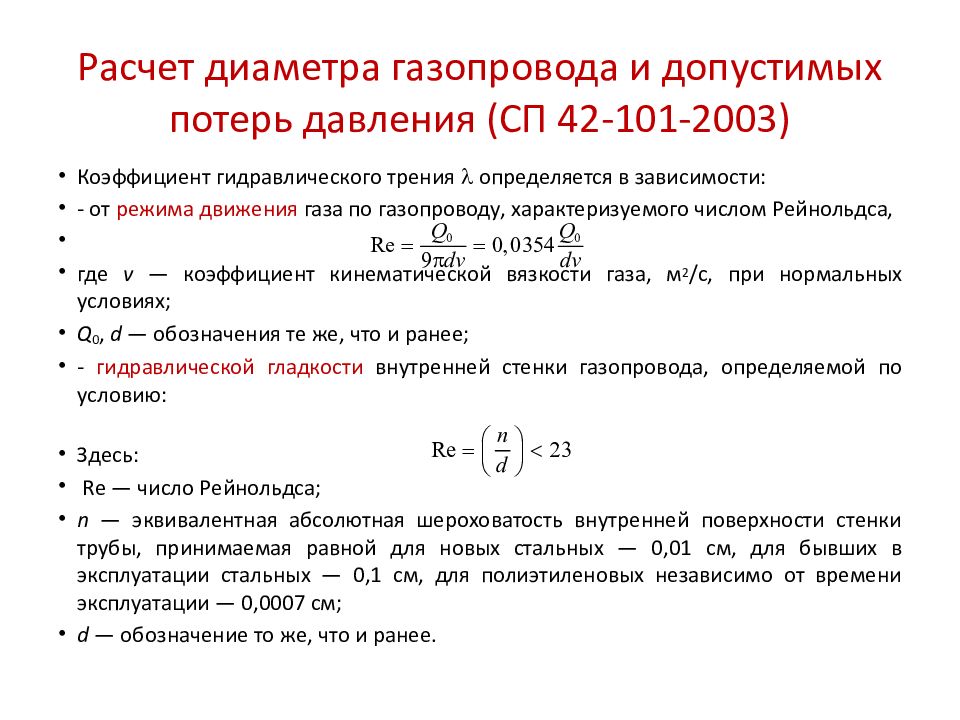

Технические требования к диаметру газопровода

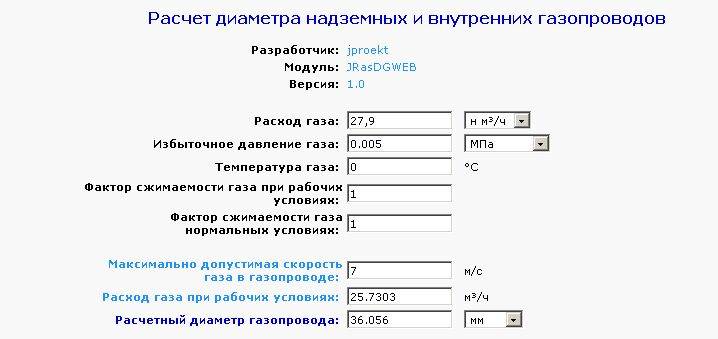

Диаметр газопровода является одним из основных параметров, определяющих его пропускную способность и эффективность работы. Правильный выбор диаметра газопровода необходим для обеспечения надежной и безопасной работы системы газоснабжения.
Технические требования к диаметру газопровода устанавливаются нормативными документами и регламентами в области газоснабжения. Они зависят от многих факторов, таких как объем и мощность газоподводящей системы, давление, расчетные параметры и условия эксплуатации.
Прежде чем выбрать диаметр газопровода, необходимо учесть следующие факторы:
- Потребление газа. Определите необходимый объем газа, который будет передаваться через газопровод в единицу времени. Это позволит определить необходимый диаметр для обеспечения требуемой пропускной способности.
- Давление газа. Учитывайте давление, с которым будет передаваться газ. При высоком давлении может потребоваться увеличение диаметра газопровода для снижения гидравлического сопротивления.
- Расстояние и траектория газопровода. При проектировании газопровода необходимо учесть его длину и препятствия на пути. Длинные газопроводы, особенно с большим количеством изгибов и поворотов, требуют большего диаметра для снижения потерь давления.
- Температура газа. Изменение температуры газа влияет на его плотность и вязкость, что также может потребовать корректировки диаметра газопровода.
Выбор оптимального диаметра газопровода важен для обеспечения эффективной работы системы газоснабжения. Он позволяет уменьшить потери давления и энергии на транспортировку газа, а также минимизировать риски возникновения аварийных ситуаций.
Таблица диаметров газопроводов различного назначения
Назначение газопровода
Диаметр, мм
Для индивидуального газоснабжения жилых домов
20-32
Для котельных и многоквартирных домов
32-50
Для промышленных предприятий
50-100
Для больших промышленных объектов и энергетических установок
100-1000
Таким образом, правильный выбор диаметра газопровода является одним из ключевых моментов при проектировании и монтаже системы газоснабжения. Использование рекомендаций и нормативных документов позволяет обеспечить безопасность и эффективность работы газопровода.
Прокладка наружного трубопровода
Наружный трубопровод, от точки подключения до ввода в дом, может быть либо надземным, металлическим (труба на стойках и на хомутах по стене), либо подземным, как металлическим, так и полимерным (ПЭ труба, проложенная траншейным способом). Если подземная труба заводится в дом в цоколе, потребуется так называемый «цокольный ввод» – неразъемное соединение между стальной и полиэтиленовой трубой. Такие соединения продаются в готовом виде, и цена вопроса вполне приемлема, удобно, что они идут уже с футляром (гильзой) для проводки.
Собираюсь пройти путь монтажа сети газопотребления своими руками. Думаю, многим будет полезно.
- Покупается готовый цокольный ввод (желательно в конторе, где есть сварка).
- На него сразу (прямо в конторе) наваривается 50 м ПЭ трубы и непосредственный ввод в дом.
- Копается траншея, песок все дела, укладывается труба.
- Вся разводка в доме делается МП компайп-газ, до счетчика резьбовыми соединениями на анаэробный герметик.
- Приглашаются представители ГРО на обозрение творчества.
Все тоже, но без траншеи и трубы ПЭ.
При проводке подземным способом перед засыпкой линию обязательно тестируют на предмет утечек (воздух под давлением). Вывод трубы из земли закрывают защитной стальной гильзой, полость засыпают песком или заполняют эластичным материалом.
По нормативам надземный трубопровод может быть не только стальным, но и медным.
У меня четыре метра трубы до забора, невелики деньги. ГРО выведет под надземное подключение. Зачем мне с подземкой связываться? У меня цель в том, чтобы ГРО не нашлось до чего докопаться. Предвижу приемку через независимую экспертизу и суд, а с подземкой у них существенно добавляется возможностей. Мне важна простота, наглядность, и чтобы минимум требований. Медное соединение на пресс-фитингах как раз подходит. Про сталь и полиэтилен требований гора, куча различных испытаний может проводится. Для пресс-фитингов достаточно сертификата и механических испытаний. Ну, это мне так видится, после пятикратного прочтения всех СП и ГОСТ на эту тему. Примеры такого исполнения есть.
Порядок прокладки газопровода
Вопреки тому, что монтажом труб должны заниматься исключительно профессионалы, имеющие необходимую квалификацию, каждый владелец частного дома должен подробно ознакомиться с порядком проведения работ. Это позволит избежать неприятностей и появления незапланированных финансовых трат.
Монтаж стояка и подготовка помещения
Если частный дом газифицируется с целью организации отопления, то нужно позаботиться об обустройстве помещения. Комната со всем оборудованием должна быть отдельной и иметь довольно хорошую вентиляцию. Ведь природный газ не только взрывоопасен, но и токсичен для организма человека.
В котельной обязательно должно быть окно. Это обеспечит возможность в любой момент проветривать помещение, что позволит избежать отравления парами топлива
Что касается габаритов, то высота потолков в комнате должна составлять не меньше 2,2 м. Для кухни, где будет установлена плита с двумя конфорками, будет достаточно площади 8 м2, а для четырехконфорочной модели — 15 м2.
Если для обогрева дома будет использоваться оборудование мощностью более 30 кВт, то котельная должна быть вынесена за пределы дома и представлять собой отдельно стоящее здание.
Газ подводится в коттедж посредством устройства ввода, представляющего собой отверстие над фундаментом. Он оборудуется особым футляром, через который проходит труба. Один ее конец подсоединяется к стояку, а второй является частью внутренней системы подачи газа.
Монтаж стояка осуществляется точно вертикально и конструкция должна быть удалена от стены на расстояние не менее 15 см. Закрепить арматуру можно при помощи специальных крючков.
Тонкости сооружения внутренней системы
В процессе установки трубопровода в стене все его детали должны быть пропущены через гильзы. При этом всю конструкцию необходимо покрыть масляной краской. Свободное пространство, присутствующее между трубой и гильзой, заполняется при помощи просмоленной пакли и битума.
Необходимо добиться того, чтобы во время монтажа трубопровода использовалось как можно меньше резьбовых и сварных соединений. Такой подход позволит сделать всю конструкцию максимально надежной. Соответственно, для этого нужно подбирать трубы максимальной длины
Каждый из узлов собирается внизу, а на высоте проводится только крепеж заранее подготовительных компонентов. Если диаметр труб не превышает 4 см, то их можно крепить при помощи хомутов или крючков. Для всех остальных рекомендуется применять кронштейны или подвески.
Сварка, сборка и правила приема
Со спецификой организации автономного газового отопления ознакомит следующая статья, детально разбирающая варианты отопительных агрегатов. Самостоятельным мастерам пригодятся схемы обвязки котлов, приведенные в рекомендуемом нами материале.
Все составляющие трубопровода соединяется между собой посредством сварки. При этом шов должен быть качественным и надежным. Чтобы добиться этого, необходимо предварительно выровнять конец трубы и зачистить около 1 см с каждой ее стороны.
Что касается сборки резьбовых соединений, то для этого нужно пользоваться особой методикой. Сперва стык обрабатывается при помощи белил. Следующий этап заключается в намотке длинноволокнистого льна или специальной ленты. Только после этого можно закручивать резьбовое соединение.
Как только мастера закончат работу, в дом должна приехать комиссия. Ею проводится опрессовка газопровода и проверка качества монтажа. Причем в обязательном порядке владельца инструктируют по правилам использования газопроводом. Также сотрудники расскажут, как правильно эксплуатировать оборудование, потребляющее голубое топливо.
Расчет расхода сжиженного газа
Многие котлы могут работать от сжиженного газа. Насколько это выгодно? Какой будет расход сжиженного газа на отопление? Все это тоже можно посчитать. Методика такая же: надо знать или теплопотери, или мощность котла. Далее требуемое количество переводим в литры (единицы измерения сжиженного газа), а при желании, считаем количество необходимых баллонов. Давайте рассмотрим расчет на примере. Пусть мощность котла 18 кВт, соответственно, средняя потребность в тепле — 9 кВт/час. При сжигании 1 кг сжиженного газа получаем 12,5 кВт тепла. Значит, чтобы получить 9 кВт, потребуется 0,72 кг (9 кВт / 12,5 кВт = 0,72 кг).
Далее считаем:
- в день: 0,72 кг * 24 часа = 17,28 кг;
- в месяц 17,28 кг * 30 дней = 518,4 кг.
Добавим поправку на КПД котла. Надо смотреть в каждом конкретном случае, но возьмем 90%, то есть, добавим еще 10%, получится, что за месяц расход составит 570,24 кг.
Чтобы посчитать количество баллонов, данную цифру делим на 21,2 кг (именно столько в среднем находится кг газа в 50 литровом баллоне).
Итого, для данного котла потребуется 27 баллонов сжиженного газа. А стоимость считайте сами — цены в регионах отличаются. Но не забудьте про расходы на транспортировку. Их, кстати, можно уменьшить, если сделать газгольдер — герметичную емкость для хранения сжиженного газа, которую заправлять можно раз в месяц или реже — зависит от объема хранилища и потребности.
И снова-таки не стоит забывать, что это — лишь приблизительная цифра. В холодные месяцы расход газа для отопления будет больше, в теплые — значительно меньше.
P.S. Если вам удобней считать расход в литрах:
- 1 литр сжиженного газа весит примерно 0,55 кг и при сжигании даёт примерно 6500 кВт тепла;
- в 50 литровом баллоне около 42 литров газа.
Source: otoplenie.site
9.4.7 Установка бытовых газовых плит
9.4.7.1. Расстояние между краем верха плиты и стеной из негорючих материалов должно быть не менее 50 мм. 9.4.7.2. В кухне со стенами из горючих материалов стена, у которой устанавливается плита, должна иметь огнезащитное покрытие, например, в виде слоя штукатурки или листа кровельной стали по листу асбеста (если другое техническое решение не предусмотрено в заводской инструкции по установке плиты). Указанное покрытие должно располагаться от пола на высоту не менее 800 мм над поверхностью плиты и выступать за пределы плиты с обеих сторон не менее чем на 100 мм. Расстояние между краем верха плиты и стеной в этом случае должно быть не менее 100 мм.
Как выбрать тип газопровода
Типов индивидуального газопровода два: надземная и подземная трасса. В каждом варианте газопровод подключается своим способом, распределение газа по дому, помещениям и этажам проводится одинаково: необходимо только соблюдать требования и нормы снип. Стоимость работ зависит от выбранного подключения газа: подземные газовые трубы в частном доме нормативы монтажа которых описаны в вышеуказанных снип, укладывать намного дороже из-за больших объемов земляных работ – примерно на 50-60%. Однако это решение считается более надежным из-за следующих моментов:
- Подземная трасса газа больше защищена от окружающей среды – температурных перепадов, влаги и ветра, а механически повредить такой трубопровод почти невозможно, что по совокупности условий делает срок эксплуатации труб газа намного больше, чем при наземной укладке.
Прокладка подземного газопровода
- Достоинство наземного газопровода – низкая стоимость. Кроме того, состав грунта на участке газопровода может быть таким, что металл в земле начнет быстро ржаветь и разрушаться, чего не будет при прокладке труб на поверхности. И последнее преимущество: при большой протяженности труб газа их дешевле протянуть все-таки по воздуху, а не рыть для них траншеи, утеплять и защищать от агрессивных влияний.
Надземная транспортировка газа по трубам
Основные разновидности газопроводов
Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.
Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.
Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.
Прокладка магистрали представляет собой сложный и трудоемкий процесс. Чтобы обезопасить себя и свой дом от утечки газа, необходимо использовать качественную арматуру и следовать рекомендациям специалистов
Подробно о параметрах давления и классификации газопроводных сетей по его значению написано в статье, с содержанием которой мы рекомендуем ознакомиться.
Расчет проходимости
Он непосредственно связан с таким понятием, как таблица гидравлического расчета водопроводных труб. Обычно расчет необходимого диаметра выполняется с точностью плюс-минус километр. Однако пусть редко, но бывает необходимым подсчитать точно, каков минимальный диаметр трубы нужен для водоснабжения, скажем, многоквартирного дома. Зачем это нужно? Почему просто не взять трубу с запасом?
А вы представьте себе, что составляется типовой проект дома, который будет размножен в десятках городов, в сотнях микрорайонов огромной страны. Как вы думаете, как повлияет на суммарные затраты простое увеличение диаметра стояка на один шаг сверх необходимого?
Зачем в принципе нужна таблица для гидравлического расчета водопроводных труб, если в теории все просто: на пропускную способность влияют давление в водопроводных трубах и их диаметр?
Да-да, а идеальный сферический конь в вакууме никогда не спотыкается. Помните несколькими абзацами раньше упоминание о том, что у металлопластиковых и полипропиленовых труб идеально гладкая внутренняя поверхность? И поэтому вода движется с небольшим сопротивлением?
Так вот, у стальных и чугунных труб, с которыми чаще всего имели дело во время, когда Шевелев создавал свои таблицы (в махровые советские времена), поверхность внутри совсем не гладкая.
Мало того, она неизбежно становится все более шероховатой со временем, зарастая и подвергаясь эрозии частицами песка и шлака. А раз так — то через какое-то время сопротивление трубы водному потоку растет, а пропускная способность падает. Насколько именно — и позволяют рассчитать таблицы для гидравлического расчета водопроводных труб.
Шляпы долой! Здесь присутствует наука!
Другие способы оптимизации расхода топлива
Возможно, если вы столкнулись с большим расходом газа, вам нет необходимости уменьшать мощность котла. Следует произвести мероприятия, которые позволять оптимизировать работу котла.
Тепловая энергия, создаваемая в процессе сгорания газа в отопительном котле, дополнительно расходуется оборудованием с целью компенсации тепловых потерь. Особенно актуальной будет оптимизация топливных расходов в зимний период, при температурном режиме окружающей среды на резко отрицательных показателях.
С целью снижения расходов на отопление нужно обеспечить комплексный подход к вопросу подготовки помещений, включая утепление, замену окон и дверей, устранение мостиков холода. Кроме прочего, в обязательном порядке проверяется работоспособность всего эксплуатируемого газового оборудования с внесением корректировки режима их штатного функционирования.
Расход защитного газа
Теперь давайте более подробно разберемся с темой расхода газа на конкретном примере. В качестве примера возьмем стандартный газовый баллон 40 л, который есть на большинстве предприятий. Один такой баллон содержит около 24 килограмм чистой углекислоты, при испарении она образует до 12 тысяч кубических дециметров газовой фазы. Этой информации нам уже достаточно, чтобы примерно понимать расход.
Допустим, вы используете присадочную проволоку диаметром 1 миллиметр и установили почти минимальную силу тока. Скажем, 100 Ампер. Судя по справочной литературе, при таком режиме сварки нам хватит одного 40 литрового баллона ровно на сутки, то есть 24 часа. Но вы, естественно, не сидите на работе днями, поэтому поделим это на 6 часов работы. Получим 10 литров газа.
Также можно рассчитать расход исходя из того, сколько килограмм металла мы наплавили. Мы знаем, что на 1 килограмм наплавки мы должны тратить около 1,1 килограмм углекислоты и 1,30 килограмм присадочной проволоки. Зная эти данные несложно рассчитать, сколько газа и проволоки вы потратите. Подскажем: если вы потратили около 1,2 килограмм присадочной проволоки, значит расход газа составил около 1 килограмма.
Теперь, когда мы знаем эти значения, можно посчитать, сколько вообще металла удастся наплавить при использовании 40 литрового баллона с газом. Ответ: 29 килограмм металла. Конечно, это всегда приблизительные цифры, но наша практика доказала, что обычно расход как раз и варьируется в этих пределах. Новичкам рекомендуем использовать таблицу, приведенную ниже.

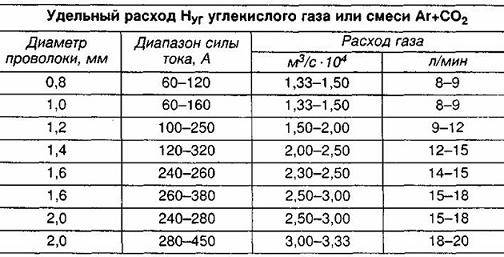

Выбор труб и крепежных элементов
Так как магистраль с голубым топливом является объектом повышенной опасности, вся используемая арматура должна иметь необходимые сертификаты качества. В противном случае комиссия, проводящая финальную проверку, не позволит, чтобы дом с такими трубами был газифицирован.
Нюансы выбора материала
Материал труб подбирается в зависимости от метода прокладки трубопровода. Наибольшим спросом пользуются изделия из полиэтилена и стали. Главное преимущество последней разновидности заключается в универсальности.
Ведь стальные трубы можно использовать как для подземной, так и для наружной прокладки. Но такое решение будет стоить дороже.
Полимерный трубопровод можно использовать только для скрытого монтажа. Это связано с тем, что под воздействием солнца материал разлагается и быстро теряет свои свойства
Что касается крепежных элементов, то для монтажа понадобятся уголки, муфты, тройники, крестовины, заглушки и переходники. Как правило, они изготавливаются из чугуна, стали или полиэтилена.
Также не стоит медлить с установкой счетчика. Ведь он позволит значительно сократить расходы.
Преимущества полиэтиленовых труб
Прежде всего, такая арматура не ржавеет со временем. Поэтому она позволяет сэкономить на обслуживании и ремонте трубопровода. Благодаря особой технологии производства полиэтиленовые изделия имеют абсолютно гладкую внутреннюю поверхность. Как результат, скорость потока топлива никоим образом не замедляется.
Одним из главных преимуществ полимерных труб является их безопасность. В них не появится никаких блуждающих токов, из-за которых может взорваться газ. Так что в случае подземной прокладки нет никакой необходимости использовать специальный дорогой футляр.
Если сравнивать вес стальной трубы и полимерной, то последний вид легче в целых 7 раз. Такое свойство позволяет значительно удешевить строительство, потому как не нужно привлекать технику, обладающую повышенной грузоподъемностью.
Полиэтиленовый трубопровод при соблюдении всех стандартов прослужит не менее полувека. Причем со временем его эксплуатационные характеристики никоим образом не ухудшатся
Трубы, изготовленные из полиэтилена, благодаря своей гибкости заслужили уважение специалистов. За счет этого монтаж методом горизонтально-направленного бурения не вызовет никаких сложностей или проблем.
Такое решение особенно актуально, когда скважина имеет неровную форму или при ее создании были обнаружены какие-либо препятствия.
Когда стоит отказаться от полимера?
В некоторых случаях полиэтиленовые изделия будут плохим выбором. К ограничивающим условиям относят ситуацию, когда температура грунта в зимнее время года может опускаться ниже -15 градусов.
От пластикового трубопровода стоит отказаться в регионах, где есть риск возникновения землетрясения магнитудой больше 7 балов по шкале Рихтера
Использование полимерной арматуры также запрещается в следующих ситуациях:
- по трубопроводу будет подавать сжиженный углеводород;
- был выбран открытый способ монтажа;
- если газовая магистраль проходит над какими-либо преградами (железная дорога или автомобильная трасса).
После того как все необходимые изделия были куплены, а документы собраны, можно разбираться с особенностями прокладки магистрали с голубым топливом.
Вычисления сечения по СНИП 2.04.01-85
Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.
Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.
Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:
Внешний объем трубного сортамента (мм) Примерное количество воды, которое получают в литрах за минуту Примерное количество воды, исчисляемое в м3 за час 20 15 0,9 25 30 1,8 32 50 3 40 80 4,8 50 120 7,2 63 190 11,4
Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем (в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.
Расчет объема воды в трубе
Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:
Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V
Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.
Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.
В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.
По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное действие на пропускные возможности сети водоснабжения.

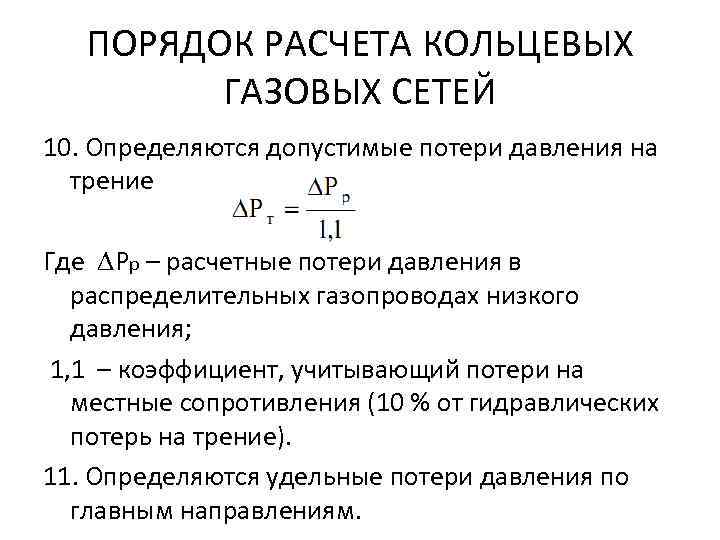

Определение потери напора
Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.
Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.
А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях является разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.
Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться после тщательной подготовки и измерений.
Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам или воспользоваться онлайн калькулятором. Тогда можно рассчитывать на то, что проложенная сеть водопровода или отопления будет работать с максимальной эффективностью.
№8. Требования безопасности при прокладке газопровода
Прокладка и функционирование газопровода сопрягается с большими рисками. Чтобы обеспечить полную безопасность, необходимо соблюдать ряд правил. Прежде, чем начинать работы по подключению частного дома к централизованному газопроводу, необходимо уведомить об этом местную газовую службу. Он должна сообщить о параметрах давления в газопроводе, к которому осуществляется подключение, и провести техническое согласование, после чего составляется проект работ.
В соответствующих СНиПах и правилах пожарной безопасности указано, как и где должны проходить трубы газопровода, чтобы обеспечить максимальную безопасность их эксплуатации.
Надземный газопровод используется на предприятиях, а также в тех случаях, когда почва имеет повышенную коррозионную активность. В этом случае руководствуются такими нормами:
- высота трубы в месте скопления людей должна быть не менее 2,2 м, над проезжей частью – более 5 м;
- в местах, где отсутствует движение людей и транспорта, допускается монтаж на высоте 0,35 м;
- в местах пересечения с системами электроснабжения необходимо организовать электрозащиту.
При подземной прокладке газовых труб к дому необходимо придерживаться следующих правил:
- глубина расположения труб зависит от глубины промерзания грунта, но, в любом случае, не ниже 0,8 м. На участках, где проводятся пахотные работы или обильное орошение, прокладывать трубы лучше на глубине не менее 1,2 м;
- расстояние газопровода от дороги – не менее 3 м;
- расстояние трубопровода низкого давления до стены дома – не менее 10 см, ввод в жилище осуществляется посредством гильзы.
Теперь самое интересное – нормы монтажа труб газопровода внутри квартир и домов:
- в жилых помещениях газовые трубы располагаться не могут;
- запрещен монтаж газовых труб в труднодоступных местах, их нельзя прятать за декоративной обшивкой. Исключения составляют те случаи, когда внешний декор можно легко убрать в случае необходимости, чтобы предоставить доступ ко всей трубе;
- высота расположения газовой трубы от пола – не менее 200 см;
- монтаж газовых труб возможен в помещениях с высотой потолка не менее 220 см и нормальной вентиляцией;
- при нахождении газопровода на кухне вентиляция этого помещения не может быть смежной с жилыми комнатами;
- газовая труба не должна перекрывать оконные и дверные проемы;
- длина гибкого участка газопровода не должна быть более 300 см;
- потолок над газопроводом должен быть отделан негорючей штукатуркой;
- для монтажа газовой колонки необходима стальная или оцинкованная вытяжная труба, но ни в коем случае не гофрированная алюминиевая. Естественно, необходимо предусмотреть в конструкции колонки наличие предохранителя, который перекроет подачу газа, если пламя погаснет;
- расстояние от тонкостенной металлической трубы до электрического кабеля должно быть не менее 25 см, до щитка – 50 см;
- лучше исключить соседство газовых труб и охладительных приборов;
- прокладка газовых труб в кухне по полу, под раковиной или около посудомоечной машины запрещена;
- труба должна быть надежно закреплена на стене с помощью хомутов и скоб.
Какие документы понадобятся?
Прежде чем приступать непосредственно к монтажу, придется заняться сбором необходимых бумаг. Чтобы сделать это в максимально сжатые сроки, необходимо сразу приготовить паспорт, а также документацию, которая подтверждает владение участком и расположенным на нем домом.
Следующий этап заключается в подаче заявления в соответствующую службу. В нем изъявляется желание газифицировать дом. Сотрудники выдадут бланк, где перечислены все технические условия.
Выданный газовой службой документ заполняет специалист, занимающийся составлением проекта. Выбирайте квалифицированного проектировщика. Ведь от его компетентности зависит результат работы и безопасность жильцов
Согласно проекту проводится монтаж газовой сети. Иногда трубы прокладываются через участки соседей. В этом случае необходимо запросить у них письменное разрешение на проведение такого рода работ.
Помимо перечисленных выше бумаг, также нужно будет получить следующие документы:
- акт ввода оборудования, работающего на газу, в эксплуатацию;
- договор о составлении технической документации и проведении работ;
- разрешение на поставку природного газа и оплату этой услуги;
- документ об установке оборудования и газификации дома.
Также потребуется обследование дымохода. После этого специалисты выдадут соответствующий акт. Последний документ — разрешение на газификацию частного дома — выдается местной архитектурно-планировочной компанией.
Выводы и полезное видео по теме
Все о газификации частного дома:
Основные этапы монтажа:
Прокладка газовой магистрали к частному дому – это трудоемкий и ответственный процесс. Ведь от качества проведения работ напрямую зависит безопасность жильцов. Поэтому лучше доверить выполнение расчетов и сам монтаж высококвалифицированным и опытным сотрудникам.
Такая характеристика как зависит от нескольких факторов. Прежде всего, это диаметр трубы, а также тип жидкости, и другие показатели.
Для гидравлического расчета трубопровода вы можете воспользоваться калькулятором гидравлического расчета трубопровода .
При расчете любых систем, основанных на циркуляции жидкости по трубам, возникает необходимость точного определения пропускной способности труб
. Это метрическая величина, которая характеризует количество жидкости, протекающее по трубам за определенный промежуток времени. Данный показатель напрямую связан с материалом, из которого изготовлены трубы.
Если взять, к примеру, трубы из пластика , то они отличаются практически одинаковой пропускной способностью на протяжении всего срока эксплуатации. Пластик, в отличие от металла, не склонен к возникновению коррозии, поэтому постепенного нарастания отложений в нем не наблюдается.
Что касается труб из металла , то их пропускная способность уменьшается
год за годом. Из-за появления ржавчины происходит отслойка материала внутри труб. Это приводит к шероховатости поверхности и образованию еще большего налета. Особенно быстро этот процесс происходит в трубах с горячей водой.
Далее приведена таблица приближенных значений которая создана для облегчения определения пропускной способности труб внутриквартирной разводки. В данной таблице не учтено уменьшение пропускной способности за счет появления осадочных наростов внутри трубы.
