Проводка в каркасном доме: монтаж скрытой, открытой электропроводки

Введение проводов в жилой деревянный дом

Безопасность электропроводки во многом зависит от соблюдения всех правил безопасности, а начинать надо с правильного введения проводов внутрь дома. Существует два способа введения проводов:

воздушный
подземный

При воздушном способе провода идут от столбов по воздуху и проникают в дом, как правило, в чердачном помещении. Что для проведения такой проводки необходимо знать? Во-первых, провода должна быть надежно защищены, желательно, чтобы они шли в металлической трубе. Во-вторых, место входа в дом, как правило, располагается среди сырых досок чердака, а значит это место повышенной пожарной опасности. Чтобы избежать возгорания, в первую очередь надо укрепить провод на месте запуска его в дом специальной гильзой.

Воздушный способ проводки электричества к дому

В старых домах можно увидеть, что место входа электропроводки укреплено куском резинового шланга. Однако этот способ, несмотря на дешевизну, является крайне опасным. Резина содержит в себе материалы, которые крайне легко возгораются – например, некоторый процент такого углерода, как сажа. Со временем появляется участки электропроводимости, и повышается вероятность возгорания.

Подземный способ заводки кабеля в каркасный дом считается более безопасным, так как провода залегают под землей и не подвергаются внешним механическим воздействиям. Они не могут быть оборваны ветром, что в нашем климате встречается часто, не могут быть повреждены падающим деревом или веткой.

Подземный ввод кабеля в дом через фундамент

Столб с кабелем должен располагаться на глубине около метра, минимум 0,8 м. Это место должно быть обозначено табличками, чтобы исключить повреждение провода под землей во время земляных работ. Провода впускают в каркасном доме через фундамент, и также место их входа укрепляют гильзой из металла. Естественно, провода должны быть защищены трубкой из огнеупорного пластика. Металлическая не подойдет, так как в земле из-за влажности может возникнуть ржавчина.

Подземную проводку проще класть во время строительства. Если дом уже возведен, то гораздо проще и дешевле сделать воздушную.

При проведении воздушной проводки важно соблюдать следующие параметры:

расстояние от земли до проводов должно быть не более 15 метров
расстояние между столбами-опорами не должно быть более 15 метров
расстояние между последним столбом и домом должно быть не более 10 метров
запуск проводов в дом должен быть на высоте не менее 2,75 метра

Провода, которые идут от столба к дому, должны иметь сечение 16мм, это обеспечивает срок их работы 25 лет. Они также носят название СИП-провода, имеют прочную оболочку, устойчивую к перепадам температур и инфракрасному излучению. Однако такие провода в дом не заводятся, так как по стандарту в деревянные дома проводка делается только из медных проводов. При этом кабели с алюминиевой токопроводной частью запрещены в применении в каркасных домах.

Схема подводки СИП кабеля

Обратите внимание на кабель ВВГнг, который отключается повышенной пожарной безопасностью. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства

Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства.

Подготовительные работы

На этапе подготовки к монтажу проводки в каркасном здании из дерева необходимо:

определить перечень инструментов для установки кабелей и сопутствующего оборудования;
разработать схему коммутации, позволяющую определить потребность материалов;
приобрести компоненты, необходимые для построения проводки (рекомендуется покупать материалы с запасом на случай брака или повреждения).

Необходимые инструменты

В минимальный набор инструментов и приспособлений входят:

ножовка или электрический лобзик;
молоток;
электрическая или аккумуляторная дрель с комплектом фрез для работы по дереву;
рулетка и металлическая линейка;
строительный уровень;
набор отверток с плоскими и крестообразными наконечниками;
стремянка для доступа к удаленным по высоте монтажным зонам;
инструмент для зачистки проводов от изоляции;
плоскогубцы и кусачки;
индикаторная отвертка или тестовый прибор.

Расходные материалы

Для проведения монтажных работ потребуются:

металлические трубы или гофрированные рукава (при условии прокладки провода в стенах);
пластиковые кабель-каналы или шланги с установочными скобами (при реализации внешней проводки);
распределительные коробки;
розетки и выключатели для открытого или скрытого монтажа (зависит от проекта);
винты;
соединительные клеммы (например, Wago);
изоляционная лента или термоусадочная трубка;
дополнительные компоненты (например, скобы для фиксации проводов или приспособления для крепления выключателей внутри деревянных перегородок).

Составление схемы

Перед тем как самому построить электрическую систему дома, необходимо разработать монтажную схему с указанием линий прокладки кабелей и точки установки потребителей. Например, розетки размещают на стенах вдоль предполагаемых мест установки бытового оборудования, а выключатели монтируют около входных дверей.

Составляем план

Вы уже решились, что будете проводить электрическую проводку своими руками – тогда вам просто необходим четкий продуманный план-схема сети. Такой план-схему лучше всего продумать с квалифицированным электриком, который правильно распределит нагрузку на точки доступа, произведет расчет материалов и подскажет правильные места, где лучше разместить распределительные щитки.

Что же понадобиться для проведения проводки в каркасном доме своими руками:

Электрический кабель с сечением 14 мм.
Переходники и крепеж.
Инструменты для работы: Прибор для определения наличия напряжения (индикатор);
Дрель и молоток;
Плоскогубцы и отвёртки;
Строительный нож.

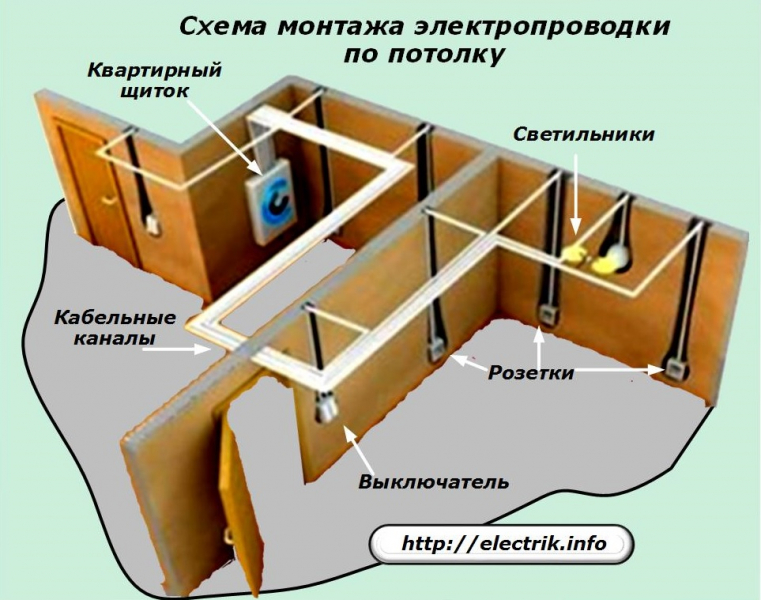

Прокладываем открытую проводку

Для внешней проводки применяют жёсткий кабель в тройной изолирующей оболочке. Такая изоляция изготовлена из негорючего материала. Крепить кабель к стене следует специальными скобами. Если не удалось найти жёсткого провода, то под обычный кабель следует подложить прокладку из асбеста или металла, так, чтобы она была больше по ширине на сантиметр с обеих сторон. Можно применить дедовский метод наружной проводки с витыми проводами и роликами из керамики. Такой винтажный вариант подойдёт к определённым типам интерьера.

Используем кабель-каналы и короба

Кабель-каналы выглядят аккуратно и их не сложно установить своими руками. Такие кабели крепятся к стенам, в них закладывается провод, после чего он защелкивается крышкой. Что касается коробов, то они еще проще в работе монтажа, чем кабели-каналы. Если стены обшиты вагонкой, то пластиковые элементы проводки нужно крепить только после полного высыхания дерева, иначе они деформируются.

Прокладываем скрытую проводку

Главное обязательно условие – скрытая электропроводка закладывается в каркасном доме только с применением металлической трубы. К тому же, следует предусмотреть, чтобы скрытая (внутренняя) проводка была отделена от горючих материалов со всех сторон. В скрытой проводке каркасного дома обычно используют кабель с маркировкой ВВГ или ВВГ «НГ». Для большей надёжности можно использовать провод NYM. В нем предусмотрена резиново-меловая изоляция. Такой провод не растрескивается даже спустя продолжительное время.

Также, Вам следует обратить внимание на то, чтобы внутренняя часть металлической трубы была оцинкована, что предотвратит появление ржавчины. Трубы внутренней проводки устанавливаются с уклоном. Это делается для того, чтобы образовавшийся из-за перепада температур конденсат мог беспрепятственно вытекать

Все распределяющие короба и розетки закрепляются в металлических коробках. В стенах каркасного дома нужно оставить небольшие окошки с потайными дверцами, через которые можно будет при необходимости ремонтировать места соединений проводки или оценивать её состояние

Это делается для того, чтобы образовавшийся из-за перепада температур конденсат мог беспрепятственно вытекать. Все распределяющие короба и розетки закрепляются в металлических коробках. В стенах каркасного дома нужно оставить небольшие окошки с потайными дверцами, через которые можно будет при необходимости ремонтировать места соединений проводки или оценивать её состояние.

Наши рекомендации по монтажу электропроводки своими руками

Используйте медные провода для проводки;
Включите распределитель мощности в щиток, это позволит Вам отключать некоторые потребители тока, если такая необходимость появится;
Установите датчики движения, которые будут включать и выключать освещения на лестнице или в подвале, так Вы сможете сэкономить.

Беспокоитесь за пожаробезопасность своего дома? Ответственно подойдите к проведению проводки в каркасном доме своими руками. Самое главное – перед началом работы получите консультацию у квалифицированного электрика, составьте грамотный план-схему и используйте только качественные материалы.Поделиться ссылкой:

Проводка наружная

Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.

Открытый кабель

Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.

Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).

Электротехнические трубы

Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.

Кабель-каналы

Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).

Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.

Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:

Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.

Заземление

Проводка в доме без заземления не допускается, оно призвано минимизировать вероятность удара током при эксплуатации электроприборов. Лучше ставить 3-х полюсные розетки с заземляющим кабелем-контактом, который соединяется с заземляющей жилой с контуром.

Заземляющий контур: схема

По сути – это металлические штыри (электроды), установленные по вершинам равностороннего треугольника, начерченного на земле. Они свариваются между собой проволокой-катанкой.

Такой контур делают обязательно с учетом токопроводности почвы около дома. Он должен быть обследован и разрешен обслуживающей организацией и проверен в лаборатории.

Какую проводку лучше сделать

Электропроводка для каркасных домов ничем не отличается от таковой для обычных жилых строений. Ее можно сделать скрытой (внутренней) или наружной.

Если проводка выполняется наружным способом, провода закрепляют к потолку или стенам внутри специальных кабель-каналов или электротехнических труб. Можно использовать также открытый способ, то есть без защиты, но он менее безопасный. Разводят проводку по дому только тогда, когда основные этапы строительства выполнены.

Если проводка делается в каркасном доме скрытым способом, провода прячут внутри стен, а наружу выводят только розетки, выключатели и небольшие участки проводов для них

При таком способе проведения проводки выполнить этот процесс важно до обшивки стен. Оба способа имеют свои плюсы и минусы. Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей

Но у этого способа монтажа ест несколько существенных минусов:

Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей. Но у этого способа монтажа ест несколько существенных минусов:

Розетки, выключатели и другие коммутационные аппараты устанавливаются стационарно, поэтому изменить место их локализации без существенного ремонта нельзя.
Нельзя без проблем проверять проводку на наличие повреждений.
Прокладка электрических проводов внутри каркасных стен требует больших затрат, чем наружный монтаж, да и времени на это уходит значительно больше.
Многие страховые фирмы отказываются страховать деревянные каркасные дома, в которых электропроводка находится внутри стен.
Если в комнате вдруг нужно сделать дополнительную розетку или другую коммутационную точку, это реализовать не получится.

Недостатки внутренней проводки становятся преимуществами наружной. Она доступна для диагностики, постоянно на виду, ее можно ремонтировать, совершенствовать, дополнять новыми элементами и т. д.

Уже существующую наружную проводку можно разделить на несколько ветвей, если нужно подключить новую бытовую технику или другие электрические элементы.

Что касается минусов этой электропроводки, то она уступает в декоративности. Ведь все провода находятся снаружи, а это проблема для многих стилей интерьера. Кроме того, наружная проводка значительно чаще повреждается.

Таким образом, сугубо с практической точки зрения наружная электропроводка значительно выгоднее. Ее использование снижает вероятность пожара, делает дом более надежным. И единственным недостатком является не очень декоративный вид.

https://youtube.com/watch?v=Hbf49rr_qEI

Какой тип проводки выбрать

Обновленный сборник правил электрификации частного дома подразумевает применение проводов с медными жилами. Алюминиевая проводка осталась в прошлом, поэтому при ее обнаружении инспекторы могут попросту отказать вам вводить дом в эксплуатацию.

Оптимальным сечением считаются:

1–1,5 кв. мм для ламп, светильников, видеокамер и сигнализации;
2,5 кв. мм для розеток и выключателей;
4 кв. мм для бойлеров, электрических плит, микроволновок.

Сечение проводов и нагрузка Также старайтесь покупать провода, не меняющие свои полезные свойства при воздействии высоких температур и других негативных факторов. Выберите кабель с лучшей изоляцией, что позволит обойтись без монтажа металлических труб.

Способы прокладки

Выполнить прокладку электропроводов в каркасном доме можно наружным (открытым) либо скрытым способом. Первый предполагает монтаж своими руками кабелей по стенам, а второй – внутри них. И в обоих случаях укладку придется делать с учетом конструктивных особенностей здания.

Наружная

Наружную проводку можно сделать четырьмя способами:

Кабель с двойной изоляцией, зафиксированный на стенах с помощью клипс либо скоб.

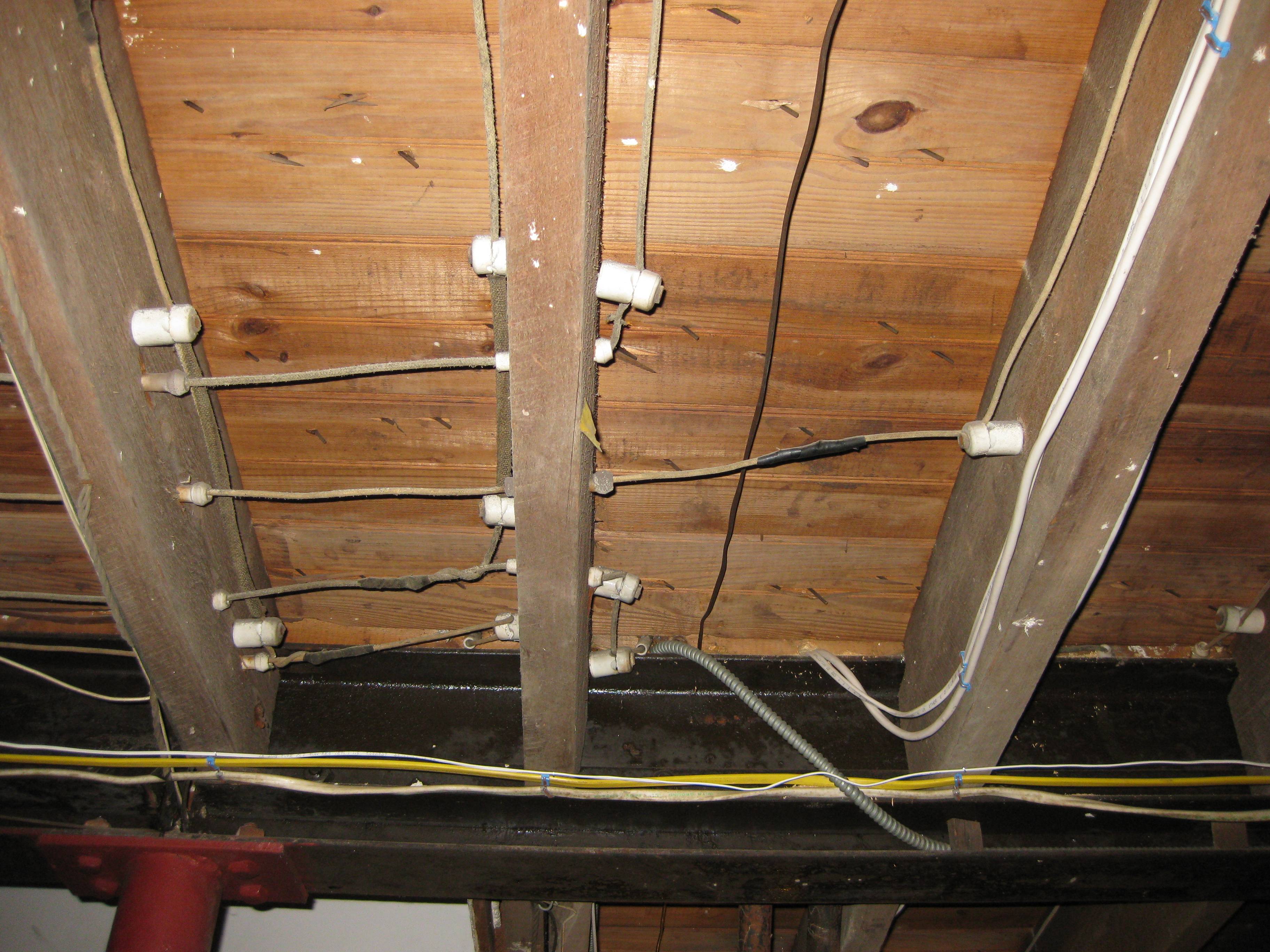

Витой провод на керамических изоляторах.
Силовая линия в кабель-канале или пустотелом плинтусе.
Электропровод в металлической либо пластиковой гофре (трубе).

Варианты проведения открытой проводки

Этот вариант дешевле и проще в самостоятельном исполнении. Потом такую внутреннюю электросеть в своем доме можно без особых проблем дополнять новыми линиями и розетками. Однако выглядит она не слишком эстетично и подвержена внешним повреждениям. Изоляцию открытого провода банально может перегрызть домашнее животное или мышь.

Открытая проводка это лучший вариант для каркасных домов

Скрытая в обшивке проводка

Скрытая электропроводка не видна, интерьер коттеджа получается более красивым. Однако стоит подобный вариант разводки дороже открытого. Плюс из-за особенностей конструкции деревянного каркасного дома сделана она может быть только путем прокладки в его стенах и межэтажных перекрытиях стальных либо медных труб. По строительным нормативам проводить электрические кабели в древесине или пенопласте без дополнительной защиты из негорючего металла нельзя категорически.

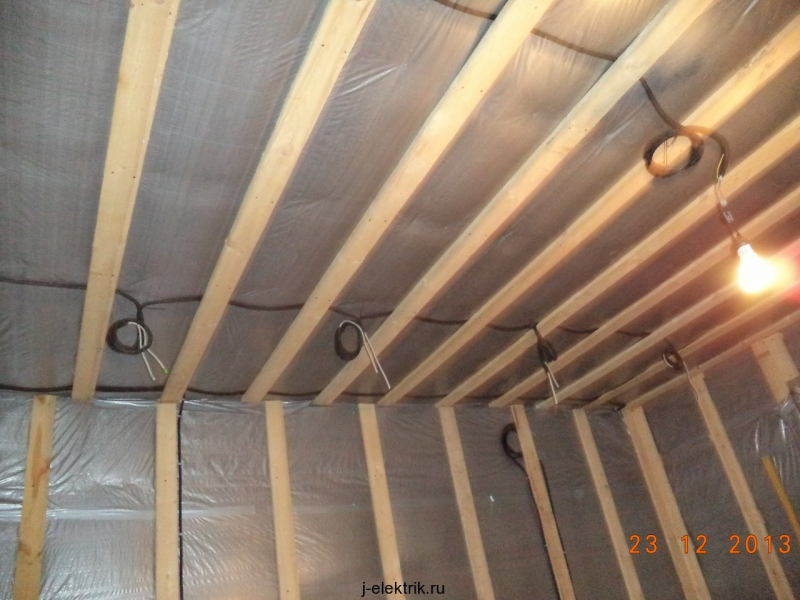

Разводка скрытым способом осуществляется еще на этапе строительства

Планирование

Монтаж электросети в доме всегда начинается с планирования и составления схемы. На этот этап часто обращают мало внимания, но он не менее важен, чем сами работы по обустройству электропроводки.

При планировании учитывают два важнейших момента:

Планировку самого дома;
Необходимую мощность сети.

Определяя мощность, хорошо продумывают, какие приборы будут использоваться в быту. Если освещение не потребляет много электроэнергии, то, например, насосы потребуют уже заметных мощностей сети. Смотря и на то, как потребители электричества будут распределены по помещениям.

Планировка дома играет важную роль, поскольку разные помещения предназначены для различного использования, и, соответственно, в них надо проводить различную проводку.

Необходимо планировать всё так, чтобы электросетью было удобно пользоваться. Например, в главной жилой комнате предусматривают столько розеток, чтобы можно было подключить всю технику, и ещё остались свободные для временного пользования.

От выбора мощности и распределения потребителей по типам зависит расположение распределительных щитков и защитных устройств, их количество.

Благодаря правильно составленной схеме, можно будет легко рассчитать количество необходимых материалов и их тип, в частности — марки кабелей, их сечение и количество жил. Это избавит от ненужных трат.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

скрытый или внутренний;
наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

с использование пожаробезопасных гофротруб;
в каналах из ПВХ;
с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

не портит внешний вид интерьера дома;
защищена от случайного внешнего воздействия;
не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
невозможно внешним осмотром определить состояние заложенного электрического кабеля;
вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

осуществление доступной проверки состояния электрокабеля;
простота ремонта или замены вышедших из строя деталей электроцепи;
доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
осуществление особых требований по прокладке электропроводов.

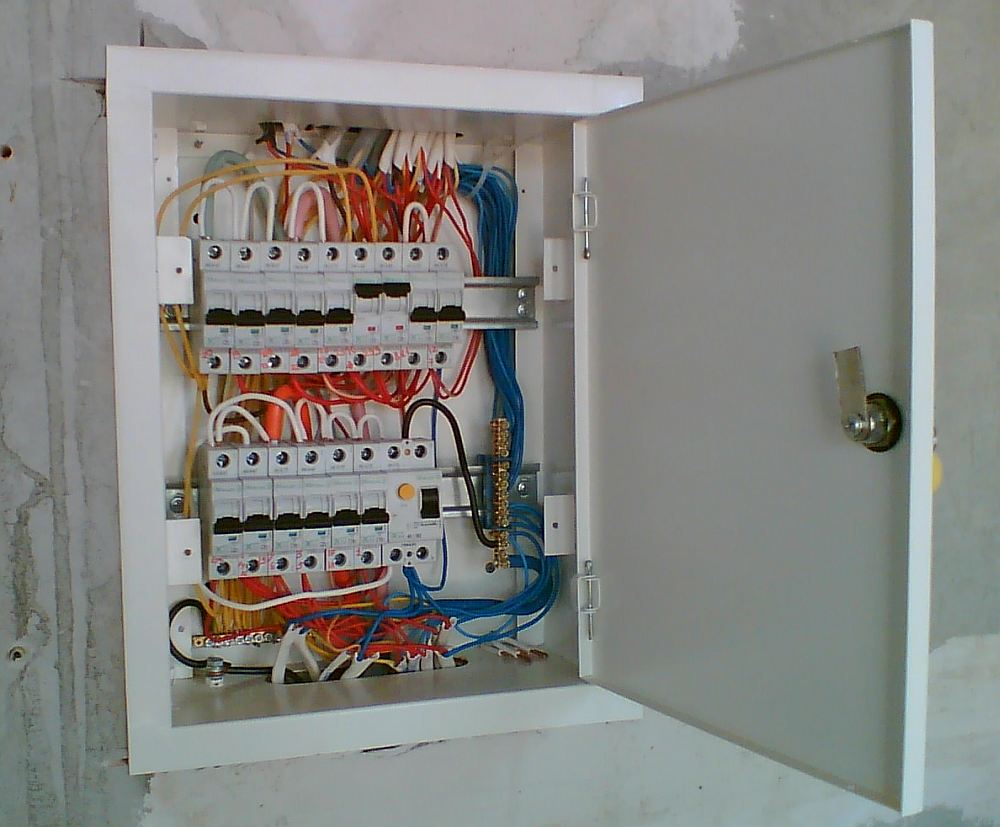

Распределительный щиток

После вхождения в распределительный щиток кабель с улицы подсоединяется к вводному автомату. Для этого покупают такой же автомат, как и тот, что защищает счетчик от выгорания.

Далее собирают коммутацию в распределительном щитке согласно заранее составленной схеме. Она подразумевает подключение автоматов отходящих линий, дифференциальных автоматов, приборов защиты УЗО.

По правилам подключения электрики для каждой комнаты в щитке необходимо выделять два автомата – по одному на розетки и светильники. Что касается ванной и кухни, то там нужно выделять дополнительные автоматы для розеток, в которые будет подключаться бытовая техника.

Прокладка электропроводки в каркасных домах

При постройке каркасно-щитового дома важным правилом является то, как следует прокладывать провода.

Если у вас дом из горючих материалов, то согласно ГОСТа прокладывать кабельные линии возможно только открытым способом либо скрыто в конструкциях в металлических трубах.

Открытая электропроводка в каркасном доме

Если вы не сильно заморачиваетесь по поводу эстетики и накладного монтажа, то этот способ будет самым оптимальным и менее затратным.

Кабельные линии прокладываются в кабель-каналах, которые можно использовать вместо плинтуса по периметру помещения.

То, как делать монтаж в кабель-канале: пошаговую инструкцию и много чего еще полезного, что не вошло в статьи: можно найти в моем полном руководстве по электропроводке в частных домах.

Скрытая электропроводка в каркасном доме

Скрытая проводка по правилам разрешена только в металлических трубах. Между конструкцией каркасного дома могут со временем оказаться грызуны и это приведет к плачевным последствиям, рассчитывать на суперсовременные утеплители, в которых грызуны не заводятся можно, но, но, но…

Даже если исключить тот факт, что кабель будет поврежден мышками (использовать металл рукав), остается еще один фактор. В процессе, когда вы вынимаете штепсельную вилку из розетки, которая находилась под большой нагрузкой: в момент расцепления контактов происходит искрообразование. И эти искры попадают на мелкую древесную пыль и стружку уходят через «дырки» в подрозетниках, которые обычно мы применяем, а применяем мы обычные подрозетники для гипсокартона. А внутри у нас проложена мембрана (изоспан или еще какая), а может еще и остатки утеплителя такого как джут или пакля попали во время строительства. Вот и пожар.

Металл рукав также не является герметичным, а еще при монтаже он часто ломается и образуется прогал в защите — все это плохо может сказаться на пожаробезопасности.

Вот поэтому в правилах и запрещено прокладывать электропроводку в наших домах скрыто.

Я применял на практике вот такой способ скрытой проводки в каркасном доме. Это тот секрет, который я обещал в начале статьи. Способ не дает нам права говорить, что мы соблюдаем правила электромонтажа, но дает нам 97% (ИМХО) защиты и уверенности в пожаробезопасности такой системы.

Состоит он в том: для скрытой прокладки мы используем облитый металл рукав хорошего производителя такого как DKS или Рувинил (очень прочный).

Прокладываем кабель от распределительного щита и до конечной точки без разрыва. Если мы разрываем кабель в распределительной коробке, то используем гермоввод или специальную муфту, который вкручиваем в распределительную коробку. Металл рукав и гермоввод соединяем через термоусадочную трубку.

Также все концевые кабельные линии упаковываем через клеевую термоусаживающуюся трубку.

Для установки розеток и выключателей применяем герметичные подрозетники фирмы Kopos. Такой монтаж электропроводки в каркасном деревянном доме можно считать полностью пожаробезопасным.

Монтаж выключателя с коммутацией в подрозетнике Kopos

Как сделать проводку в каркасном доме
