Особенности и правила разводки электропроводки в гараже своими руками

Простейшая схема оборудования внутреннего электроснабжения гаража

Все работы начинаются с чертежа, на котором изображаются: вводный щиток с оборудованием, распределительные коробки, розетки, выключатели и трассы прокладки проводки в гараже. Простейшая схема внутренней разводки гаража выглядит следующим образом. С наружной вводной коробки трехжильный медный кабель, две жилы которого подключаются во внешней коробке к кабелю централизованной разводки, а третья — к болту заземления, вводится в распределительный щиток гаража, в котором устанавливается электросчетчик и автомат защиты.

Как правило, фазный провод, обычно коричневого цвета, или тот, на котором индикатором определяется наличие фазы, заводится на вход электросчетчика, размещенного в щите электропитания, а затем на автомат защиты, размещенный в том же щите.После этого электросчетчик пломбируется для исключения воровства электроэнергии.

Нулевой провод, обычно

  синего цвета,

Провод заземления, обычно

 желто-голубой,

В простейшей схеме могут даже не перерезаться, а уходить сразу в короб распределения питания, если этот провод имеет одну трассу. В случае, если разводка производится от щита электропитания по нескольким трассам — на лампы освещения, розетки, выключатели и т.д., в щите монтируются три контактные линейки, к которым подключаются провод «фаза» от электросчетчика и провода «нуль» и «земля».

В случае использования не пластмассового, а металлического щита контактные линейки «фазы» и «нуля» монтируются на изолирующих прокладках, контактная линейка заземления закрепляется непосредственно на корпусе электрощитка.

Как правило, даже при монтаже простейшей схемы электропитания, предусматривается одна розетка, к которой могут подключаться мощные электропотребители, такие, как бетономешалка. В этом случае в распределительном щитке устанавливается второй автомат защиты, как правило, на 25 ампер.

При этом на линию освещения гаража и смотровой ямы, а также на такие потребители, как электроинструмент (дрель, болгарка, электроточило), зарядное устройство и на розетки достаточным есть автомат защиты на 16 ампер.

Для того, чтобы автоматы защиты не срабатывали при перегрузках, перед их покупкой необходимо рассчитать по Закону Ома максимальный ток нагрузки, с небольшим запасом, для чего разделить суммарную потребляемую мощность одновременно используемого оборудования и электроинструмента на 220 вольт,

Например, суммарная мощность бетономешалки, зарядного устройства, ламп освещения составляет 5 киловатт. Делим 5000 ватт на 220 вольт, получаем 22,72 ампера. Значит, необходимо установить автомат защиты на 25 ампер. В гаражах для подключения розеток используется, как правило, провод типа ВВГ3х2,5,для подключения ламп освещения — ВВГ3х1,5.

Сечение провода для подключения высоковольтной розетки рассчитывается исходя из мощности используемого электрооборудования.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.

Подключение гаража к электричеству

Прежде всего, необходимо продумать подключение гаража к внешнему источнику электричества. В гаражных кооперативах для этого обычно служат водозащищенные распредкоробки, расположенные на внешней стороне ряда гаражей.

Эти гаражи имеют наружные распределительные коробки

Если вы построили гараж на частной территории, то проводку придется вести от ближайшей опоры с необходимым напряжением. Провести электричество в гараж, как и на любой другой объект, может только специалист (в первом случае электрик гаражного кооператива, во втором электрик организации, на балансе которой находится линия электропередачи). Так что придется написать заявку на подключение, но прежде, чем это сделать, необходимо купить соответствующие материалы и провести подготовительные работы. В них входят:

• установка внутреннего электрощита;
• установка в щит аппаратов защиты и учета электроэнергии;
• покупка необходимого кабеля для подключения к опоре или внешнему электрощиту;
• сборка схемы электрощите (об этом более подробно ниже);
• подключение силового кабеля к электрощиту и вывод его за пределы гаража.

Для подключения к наружному электрощиту можно использовать любой кабель в оболочке, не поддерживаемой горение. Дополнительно кабель нужно продеть  в металлорукав или, в крайнем случае, в гофру для наружного применения. О сечении жил кабеля поговорим ниже. Для подключения к опоре обычно используется провод СИП (самонесущий изолированный провод). К кабелю СИП дополнительно придется докупить соответствующую фурнитуру – прокалывающие зажимы, кронштейны и пр.

Пример подключения электричества к объекту проводом СИП

Если стена гаража или отдельные ее элементы горючие, то отверстие, через которое проводится кабель, должно быть оснащено металлической трубой. Это хорошо видно на фото выше. Итак, все подготовительные работы проведены, то делаем заявку в соответствующую организацию и пока они соображают, занимаемся собственно проводкой в гараже.

Подготовительные работы выполнены, осталось подключить гараж к распределительной коробке

Мнение эксперта

Павел Баган

Специалист с сорокалетним опытом в электрике

Задать вопрос эксперту

На фото видно, что мастер использовал гофру для внутренней прокладки. Но на улице она развалится через два-три года.

Расчет количества лампочек

После того, как было спланировано размещение самых светильников, нужно определить необходимое количество лампочек. Оно определяется по формуле: Р = S*p1/р2.

S – это площадь гаража, р1 – мощность освещения на квадратный метр, р2 – общая мощность одной лампочки.

Примечательным фактом является то, что каждый вид лампы обладает своим уровнем мощности освещения на один квадратный метр. Мощность стандартной лампочки накаливания составляет 15-20 ватт на «квадрат». Все другие типы лампочек обладают большей мощностью.

Полезный совет: если планируется использовать светодиодные или люминесцентные лампочки, то лучше воспользоваться специализированными программами. В интернете таких программ много

Также следует обращать внимание на различных производителей. Дело в том, что от качества лампочки зависит ее мощность. Лампочки от разных производителей имеют разное качество

Лампочки от разных производителей имеют разное качество.

Приведем расчет необходимого количества лампочек накаливания для гаража, который имеет площадь 20 «квадратов». Если на один квадратный метр требуется мощность 15 ватт, то на весь гараж нужно 20х15 = 300 ватт.

В том случае, если высота гаража является большей 2,5 метра, то конечную цифру нужно умножить на 1,5. В результате мощность освещения составит 450 ватт. Если высота помещения меньше 2,5 метров, то общая мощность лампочек должна составлять 300 ватт.

В этом случае можно использовать пять лампочек по 60 ватт. Расчет количества лампочек других типов является аналогичным. Главным при этом является знание того, какую мощность освещения на квадратный метр имеет конкретная лампочка.

Техника безопасности при подключении к электросети

Подготовительный процесс начинается с обеспечения безопасности. Правила:

• верный подсчёт используемого тока;
• подача электричества через счётчик;
• установка понижающего трансформатора;
• разделение осветительных и силовых сетей;
• исключение зигзагов и диагональных линий;

• использование автоматических выключателей;
• защита элементов от попадания пыли и влаги;
• выбор материалов, не поддерживающих горение;
• закрепление выключателей на высоте 1,5 м, розеток – 50–60 см над уровнем пола;

• применение гофры при открытом, штроб — при закрытом способе электропроводки;
• прокладывание линий по поверхности стен в металлических и деревянных гаражах;
• расположение проводов в 10 см от потолка, в 15–20 см от окон, дверей, углов, в 25 см от отопительных труб.

Выбор способа прокладки провода

Еще одним важным аспектом от которого зависит как сделать электропроводку в гараже является выбор способа прокладки провода. Как известно существует два вариант – открытый и скрытый способ.

Давайте разберем каждый из них:

• Скрытый способ эстетически более правильный. Но он требует штробления стен и штукатурных работ. Для гаража это далеко не всегда актуально, да и не всегда реализуемо.
• Открытый способ реализовать значительно проще, но в большинстве случаев он более затратен и портит внешний вид гаража. Но в некоторых случаях без него не обойтись.
• Выбор способа прокладки проводки в первую очередь зависит от материала изготовления гаража. Для строений, выполненных из кирпича или бетона более правильным будет применение скрытой проводки. Ведь в этом случае в штробе вы можете прокладывать не защищенные провода.

Скрытая проводка в гараже

Если ваш гараж выполнен из металла, то здесь реализуется открытая проводка. При этом провод для защиты от механических повреждений следует заключить в пластиковый или металлический короб. Вместо короба можно использовать обычную гофру. Если ваш гараж изготовлен из дерева, то проще реализовать то же открытую проводку. В этом случае для защиты провода от механических повреждений можно использовать только металлическую гофру или короб. Требования к электропроводке в гараже запрещают применять металлические трубы, гофры и короба для механической защиты провода в подвалах и смотровых ямах. А при применении таких материалов в других помещениях, еще на этапе монтажа следует исключить возможность образования и скопления в них влаги. Для любого вида проводки следует соблюдать требования ПУЭ по сечению провода

Правила выбора сечения провода мы уже не раз рассматривали и поэтому не будем на этом вопросе вновь заострять внимание

Виды гаражей и особенности их подключения

Тарифы и способ присоединения к электросети зависят от того, является гараж частью кооператива или это индивидуальное строение.

Кооперативный

Проще всего законно провести электричество, если гараж находится в составе кооператива. Тогда нужно обратиться к председателю и написать заявление на подключение к сети. В гараж придет электрик от кооператива, оценит возможность присоединения, необходимые материалы. После этого он подключит индивидуальный счетчик к общему распределительному щиту и опломбирует его.

Коллективные собственники (гаражные кооперативы, садоводческие товарищества и т.п.) оплачивают электроэнергию по тарифу, который отличается от норматива частных владельцев. Поэтому подключиться независимо от других членов общества невозможно.

На частном участке

Чтобы осветить индивидуальный гараж, нужно заполнить заявление на портале Россетей через «Личный кабинет». Для этого потребуется пройти процедуру регистрации по адресу портал-тп.рф, указав СНИЛС, ИНН и приложив электронную копию паспорта.

Схема взаимодействия участников процесса технологического присоединения индивидуального гаража к линии электропередач:

1. Определить близлежащую сетевую организацию. Проще всего для этого обратиться к порталу Россети, где есть карта с указанием всех точек. Кроме того, можно получить эту информацию в органах местного самоуправления. В соответствии с п. 8 Правил, выбор сетевой организации, которая будет производить подключение гаража к сети, осуществляет сам потребитель до подачи заявки на проведение электричества.
2. Оформить заявление на электрификацию гаража. Это делают через «Личный кабинет» на сайте портал-тп.рф или в ЦОП, РЭС.
3. Изучить документы, поступившие в «Личный кабинет» потребителя на портале Россетей:

• условия присоединения к электросети;
• счет на оплату;
• технические условия;
• инструкцию по безопасному подключению энергопринимающих устройств;
• проект договора энергоснабжения;
• наименование и платежные реквизиты гарантирующего поставщика;
• номер лицевого счета заявителя.

После этого необходимо выполнить следующие действия:

1. Оплатить счет на присоединение в течение 5 дней с момента поступления.
2. Ознакомиться в «Личном кабинете» с уведомлением энергоснабжающей организации, которое будет направлено через 2 рабочих дня после оплаты счета. Договор на подключение электричества считается заключенным.
3. Предоставить доступ представителям электросетей, совместно с ними провести фактическое присоединение к электричеству в течение 10 дней с момента выполнения всех необходимых действий со своей стороны.
4. Ознакомиться с актом о подключении к электросети, составленном представителем силовой организации. Документ будет выложен в «Личном кабинете». С момента его подписания организация, осуществляющая сбыт электроэнергии, будет начислять оплату.

Нормы освещенности

Пребывание человека в гараже должно быть безопасным, а манипуляции с инструментом и запчастями максимально точными. Для этого разработаны специальные нормы освещенности, которые регламентируют интенсивность светового потока в зависимости от разряда зрительной работы.

Для производственных помещений насчитывается 8 разрядов и еще по 4 подразряда в каждом. Чем мельче размеры объектов для различения, слабее контраст и темнее фон, тем выше разряд (подразряд) зрительной работы.

Разряды и характеристики зрительной работы

Интенсивность освещения должна соответствовать разряду зрительной работы. В следующей таблице указаны нормативы освещенности в зависимости от нагрузки на глаза.

В Международной системе единиц СИ световой поток измеряется в люменах (лм), а освещенность люксах (лк). Чтобы узнать фактическую освещенность от конкретной лампы, нужно световой поток разделить на площадь освещаемого участка.

Ниже приведена таблица с указанием норм для предприятия по обслуживанию авто, где проводятся профессиональные работы.

Мы видим, что требования по освещению различны в зависимости от сложности и точности работ:

• ремонт моторов, аккумуляторов, агрегатов, электротехнических узлов, а также сварочные, малярные кузнечные работы — 500-750 лк;
• ремонт и монтаж шин, смотровая яма — 400 лк;
• мойка и уборка автомобиля — 200 лк;
• хранение, стоянка — 50-75 лк.

И хотя частный гараж не является полноценным производственным предприятием, но этими данными вполне возможно воспользоваться для лучшей организации своего рабочего места.

Пошаговый план построения электросети

Порядок составления электрической схемы для гаража выглядит следующим образом:

• Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
• Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
• Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

• Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
• Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

• Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
• Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей

Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Технология разводки электропроводки

Выполнение работы поэтапно

Сделать электропроводку в гараже своими руками можно в следующем порядке:

• Сначала нужно нарисовать полную схему электропроводки в гараже и определиться с количеством розеток и осветительных приборов. Желательно предусмотреть место для понижающего трансформатора, который будет обеспечивать переноску понижающего напряжения.
• Переноска с пониженным напряжением (36 вольт) необходима для работы в яме. На этапе проектирования следует произвести разделение линий электропитания для розеток и для освещения. В свою очередь освещение гаража также стоит разделить на несколько линий. Например, разделить освещение левой и правой стороны гаража, центральное освещение и освещение смотровой ямы. Таким образом, это даст возможность оградить себя от непредвиденных ситуаций и всегда быть с электричеством.
• Электропроводка в гараже начинается с места установки распределительного щитка. К этому месту подводится и питающая линия, подведенная к гаражу воздушным путем или посредством кабеля в земле.
• Электропровода разводятся к местам установки электроосветительных приборов, розеток и выключателей непосредственно по стенам гаража, прикрепляя их любым не ржавеющим материалом. Очень часто для этой цели используются пластиковые бутылки, нарезанные на полоски шириной 10-15 мм.
• На местах крепления сверлятся не большие отверстия (диаметром 6 мм) и забиваются в них деревянные пробки.
• Затем с помощью молотка и гвоздей прикрепляются полоски из пластиковых бутылок, с предварительно помещенными в них электрическими проводами.

• После высыхания штукатурки завершают процесс монтажа электропроводки установкой розеток, выключателей, осветительных приборов и электрощитка, с установкой автоматических выключателей и осуществлением всех необходимых подключений.
• Внутренняя проводка гаража делается вместе с установкой розеток и выключателей. На местах их монтажа должны быть установлены подрозетники для скрытой проводки. Их можно установить и потом, но есть вероятность повредить провода и штукатурку.

Некоторые советы

Электропроводка своими руками в гараже — вопрос не так сложный, как требующий внимания. Здесь пригодятся и советы профессионалов.

• Решить эту проблему можно, отказавшись от распредкоробок, а все соединения делать непосредственно в электрощитке. Вариант несколько затратный – на его осуществление идет больше провода, но он оправдывает себя своей надежностью.
• На стадии проектирования следует предусмотреть отдельно розетку (или розетки) для подключения более мощного электрооборудования. Некоторые владельцы гаражей такие розетки, выводя на улицу, оснащают их соответствующими выключателями. Это позволит подключить сварочный трансформатор, циркулярную пилу, не нагружая всю остальную электропроводку. Естественно, что электропроводка, подведенная к такой розетке, должна быть рассчитана на соответствующую нагрузку.
• Для экономии следует использовать провода различного сечения. Например, для освещения пойдет провод сечением 1,5 мм², а для розеток – стоит взять 2,5 мм², и то не для всех.

• Зачастую бывает, что розетки установлены не расчетливо и используется в основном одна, а остальные «гуляют». А ведь к ним подведено электричество и для их установки затрачена уйма времени.
• Помните, что подавать напряжение следует только после проверки правильности монтажа. Для этого необходимо воспользоваться специальным прибором для измерения сопротивления. При коротких замыканиях при монтаже прибор будет показывать сопротивление близкое к 0, и при его отсутствии будет стремиться к бесконечности.

Сделать проводку в гараже своими руками не так и сложно, но не забывайте и о технике безопасности. Предусмотрите обязательно заземление. Ведь с электричеством шутки плохи.

Схема электропроводки в гараже

Схема электропроводки в гараже должна учитывать все особенности помещения. Учитывается размер гаража, материал из которого он сделан, наличие смотровой ямы, погреба, верстаков, возможность работы со сваркой и другими мощными электрическими приборами. В первую очередь нужно определить тип устанавливаемой сети, однофазная или трехфазная.

Электропроводка в гараже

Если будут устанавливаться станки с трехфазным питанием, трех или двухфазная сварка, тогда конечно нужно проводить трехфазную сеть. В этом случае нагрузка должна быть распределена равномерно по трем фазам. Не забудьте о наличии заземления, если его нет, тогда его нужно сделать, хотя бы простой контур.

Все линии должны быть защищены автоматами и УЗО. Не лишне в гараже предусмотреть аварийное освещение. Ведь гаражи не имеют окон, и в случае ремонта электропроводки не очень приятно отсутствие освещения. Аварийное освещение необходимо также при длительном отсутствии электроэнергии при аварии в электросетях.

Для обогревателей нужна отдельная линия с защитой автоматом. Монтаж электропроводки в гараже своими руками ведется строго по горизонтали и вертикали. Не допускается вести кабели под углом, зигзагами. Минимальное расстояние от потолочного перекрытия не должна превышать 100 мм. В смотровой яме светильники устанавливаются с закрытыми плафонами, на напряжение 12-36 В.

Пример не сложной электрической схемы гаража

То есть питание светильников должно идти с пониженного трансформатора. Трансформатор устанавливается в электрощите на входе гаража. Расстояние до выключателей и розеток от пола выбирается такое, какое удобно хозяину и рекомендуется 150 см и 60 см соответственно. Также необходимо установить в удобном месте трехфазную розетку, для работы трехфазного устройства.

Воздушный ввод кабеля в гараж

Розетки лучше устанавливать на ток 16 А так как неизвестно какой мощности инструмент понадобится для работы. Для электропроводки в гараже своими руками лучше выбрать открытый тип монтажа электропроводки, то есть электропроводку вести снаружи стен в гофре или в кабельном канале.

В гараже открытая электропроводка обойдётся дешевле, чем скрытая (не нужны штробы) и ее легко ремонтировать.Особенно это важно для электробезопасности в металлических гаражах. Электрические щиты рекомендуется устанавливать на входе гаража

Он должен содержать все автоматы, УЗО, шины заземления

Он должен содержать все автоматы, УЗО, шины заземления.

Сечение медных проводов для освещения выбирают 1,5 мм², а для розеток 4 мм². При монтаже схемы электропроводки в гараже своими руками нужно оставлять небольшой запас проводов, кабелей на случай повторного ремонта или переделки монтажа схемы электропроводки.

Также при монтаже электропроводки в гараже не допускаются скрутки при соединении проводов (особенно алюминия с медью). Для соединения проводов имеются надежные клеммы, метод сварки и пайки, а также опрессовка гильзами. Закончив монтаж скрытой электропроводки нужно сделать ее чертеж на бумаге. Этот рисунок вам пригодится при сверлении стен, чтобы не повредить провода.

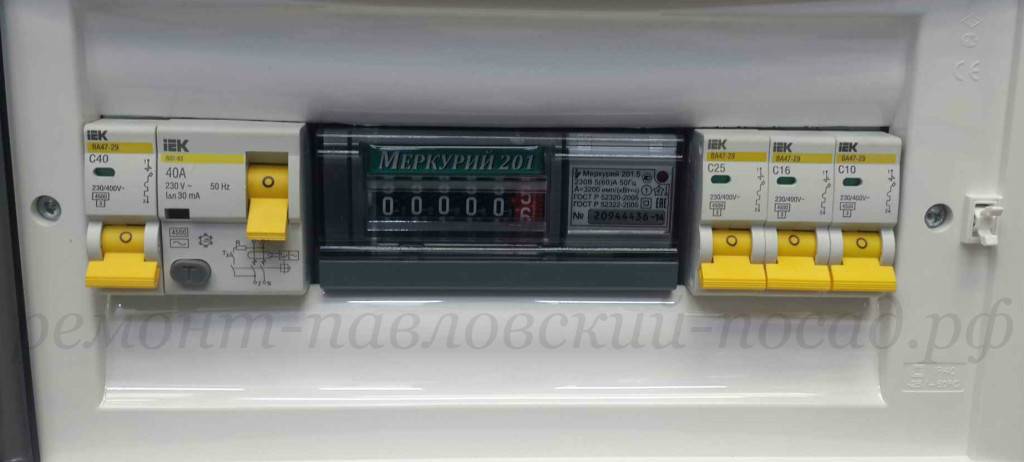

Электрощит в гараже

После монтажа схемы электропроводки в гараже своими руками рекомендуется также пригласить опытного электрика за небольшую плату для проверки и устранения не правильных соединений, прокладки электропроводки, установки автоматов. После такой ревизии вы можете быть уверены, что электропроводка в гараже прослужит вам долгие годы.
