Описание, расшифровка и техническое применение провода типа ПВС

Особенность монтажа ПВС для прокладки в земле и снаружи

Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы

В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.

Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.

Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.

Замечания экспертизы №8 — о применении ПВС, структурной схеме, радио на АЗС

Порция ответов на замечания экспертизы. Объект — автозаправочна станция. Делал срочно, по договору подряда летом 2015 вне дома, в офисе «родного» филиала «Белоруснефть-Нефтехимпроект». Срочности такой никогда не понимал, но сделал быстро, потом изменение за изменением вносил. В экспертизу проект попал почти через год.

Жирным шрифтом выделяю замечания, обычным — мой ответ, курсив — выдержки из ТНПА.

Заменить провод марки ПВС, т.к. согласно ГОСТ 7399-97 область применения не предусматривает его использование для стационарных электропроводок. Основание п.2.1.48 ПУЭ.

Отклоняется. Настоящий стандарт распространяется на провода и шнуры с медными жилами с поливинилхлоридной изоляцией и с медными и медными лужеными жилами с резиновой изоляцией, предназначенные для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 450/750 В.

Таблица, приведённая в приложении А ГОСТ 7399-97 является рекомендуемой и описывает преимущественные области применения проводов и шнуров.

п.2.1.48 ПУЭ: Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

ГОСТ 7399-97 – Область применения Настоящий стандарт распространяется на провода и шнуры с медными жилами с поливинилхлоридной изоляцией и с медными и медными лужеными жилами с резиновой изоляцией, предназначенные для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 450/750 В.

Таблица А.1 ГОСТ 7399-97. Преимущественные области применения проводов и шнуров.

Марка	Преимущественные области применения
ШВП	Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов, если шнур часто подвергается легким механическим деформациям
ШВВП, ШВЛ	Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных
ПВС, ПВСП	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества, и других подобных машин и приборов, и для изготовления шнуров удлинительных

Представлена не функциональная, а структурная схема без клеммников контролера доступа, блока реле и другого оборудования системы предотвращения краж, необходимых монтажникам (наладчикам) и эксплуатационному персоналу.

Отклоняется. В соответствии с п. А.6.5. Связь и сигнализация ТКП 45-1.02-295-2014 Графическая часть должна содержать структурные схемы сетей связи, локальных вычислительных сетей, телемеханизации, диспетчеризации (при наличии) и иных слаботочных сетей на объекте строительства.

Дополнить проект техническим решением, предусматривающим в помещении с постоянным пребыванием персонала организацию эфирного приёма информации МЧС с последующим информированием сотрудников и посетителей об угрозе возникновения и о возникновении чрезвычайных ситуаций. Основание: пункт 4.1 Изменение № 3 ТКП 45-4.04-27-2006.

Отклоняется. Проектом предусмотрено применение музыкального проигрывателя с памятью на 10 FM станций осуществляющим трансляция эфирных программ в помещении дежурного персонала.

пункт 4.1 Изменение № 3 ТКП 45-4.04-27-2006: Для обеспечения своевременного информирования населения об угрозе возникновения и о возникновении чрезвычайных ситуаций в жилых и общественных зданиях следует предусматривать по одному эфирному радиоприемнику: — в одноквартирных жилых домах; — в многоквартирных и блокированных жилых домах — в каждой квартире; — в общественных зданиях и общежитиях — в помещениях дежурного персонала и руководителя каждой организации.

Всё. Ответ подготовлен, отправлен главному инженеру проекта. Ход за экспертом.

Условия эксплуатации и технические характеристики

Важным условием эксплуатации проводов ПВС любой модели является содержание в диапазоне рабочих температур, который составляет от -35 до +40 гр. Цельсия. Если соблюдать данное правило и исключить механические повреждения, то кабель прослужит в течение десяти лет.

Благодаря высоким технико-эксплуатационным характеристикам ПВС существенно превосходит провода остальных марок. Однако есть единственный недостаток – цена. Впрочем, причины более высокой стоимости вполне очевидны.

Перечислим основные технические параметры, прописанные в ГОСТ:

Для производства используются жилы с классом гибкости не ниже пятого. В соответствии с данным требованием подбирается сечение проволочек, используемых при формировании жилы. Например, 0,21 кв. мм каждая для кабеля с жилами по 1,0 кв. мм либо 0,26 кв. мм для 2,5 кв. мм.
Конкретная толщина изоляционного слоя для отдельной жилы и всего провода в целом зависит от их сечения. Для жил диапазон толщины составляет 0,6-0,8 мм, для оболочки – 0,8-1,2 мм. Выбирая данное значение, нужно ориентироваться на электрическое сопротивление, указанное в ГОСТ.
Диапазон рабочих температур ПВС-провода составляет от -35 до +45 гр. Цельсия (для некоторых исполнений ниже – от -25 до +40). Максимально допустимое значение при нагреве кабеля – +70 гр. Цельсия, при этом монтаж должен осуществляться при температуре не менее -20 гр. Цельсия.
Поливинилхлоридная оболочка не поддерживает горение, но может растрескаться из-за воздействия экстремально низких или высоких температур.
Срок эксплуатации в соответствии с ГОСТ при четком соблюдении условий составляет не менее шести лет.
На оболочке провода не должно быть каких-либо видимых дефектов, включая выпуклости или вмятины

Кабель ПВС в сравнении с ВВГ

По техническим и эксплуатационным характеристикам ВВГ превосходит резьбу ПВА, но эти модели имеют разное назначение. При прокладке электрических кабелей в доме, квартире, промышленном предприятии лучше использовать кабель ВВГ, так как именно в этом его основное предназначение.

ПВС применяется там, где ВВГ неуместен и может испортить общую картину. Или в любой другой ситуации, когда с кабелем ВВГ неудобно работать из-за его повышенной жесткости. Например, сложно представить ВВГ для включения микроволновки, утюга или фена. Это кажется смешным, крайне иррациональным, поэтому альтернативы PVS в данном случае нет.

Кроме того, ВВГ нельзя использовать при устройстве временного уличного освещения, проектировании удлинителей для подключения газонокосилки, кабелей переключения котлов и расширительных баков. Поэтому сравнивать ВВГ и ПВС по техническим параметрам нецелесообразно, так как эти проводники предназначены для решения совершенно разных задач.

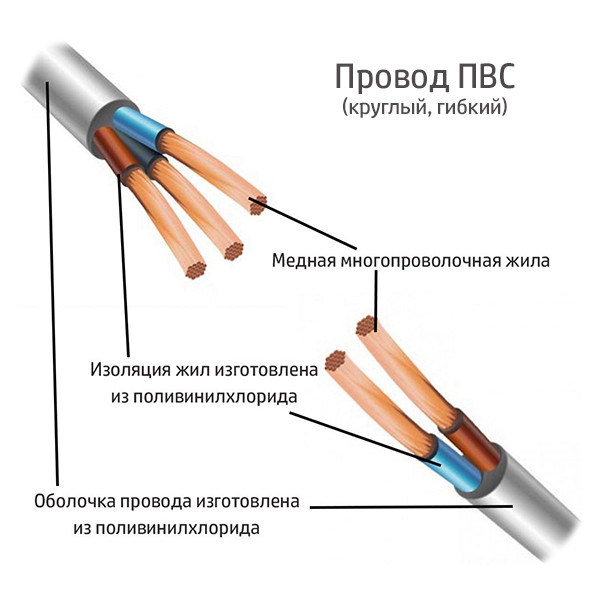

Внешний вид и конструкция

Кабель ПВС всегда имеет только круглую в сечении форму. Плоская разновидность тоже существует, но маркируется как ПВСП — «плоский».

Жилы данного провода — всегда многопроволочные крученые, это не зависит от их сечения. Такая конструкция обеспечивает необходимую гибкость. Жилы изготавливаются из меди, при этом могут как иметь дополнительное гальваническое покрытие для предотвращения окисления, так и не иметь.

Изоляция проводников — поливинилхлоридная, со стандартной цветовой маркировкой. Внешняя оболочка — ПВХ-пластикат, она всегда белого цвета (отличительная особенность этой марки). Могут присутствовать горизонтальные тонкие полоски других цветов.

В этом проводе может быть от 1 до 5 жил. Технология подразумевает обязательное заполнение пустот между ними тем же составом, из которого выполнена общая оболочка, так, чтобы образовалось монолитная конструкция.

Если этот провод ПВС — пятижильный, то для упрочнения конструкции проводники могут скручиваться вокруг центрального жесткого стержня, выполненного из диэлектрика.

Внешняя оболочка этого провода имеет довольно условные защитные функции. Она довольно мягкая, легко режется и рвется руками, а кроме того, не устойчива к воздействию ультрафиолета (основной недостаток ПВХ как материала). Поэтому этот провод никогда не протягивается в земле, подвесным способом на открытом воздухе и другими подобными способами, так как может быть легко поврежден.

Технические характеристики и маркировку этого провода регламентирует ГОСТ 7399–97.

Область применения и свойства

Провод ПВС пользуется большой популярностью благодаря своим неплохим эксплуатационным свойствам. В сравнении с другими марками кабелей он способен предложить немало значительных преимуществ:

• Легкость установки своими руками позволила кабелю получить большое распространение при ремонте различных электроприборов.
• Хорошие эксплуатационные характеристики дали возможность применять провод даже вне помещений, включая их в состав наружных электросетей. Часто дачники используют его в садоводстве.

• С 2001 года согласно ПЭУ в жилых помещениях освещение допускается реализовывать только за счет медных кабелей, исходя из этого ПВС и ПВСП провода стали использоваться еще шире.
• Присутствие дополнительной оболочки с гибкой структурой кабеля дают возможность пользоваться изделием в качестве удлинителя и переносок.

• Не менее часто ПВС используется и при работе и подключении разного рода электроинструмента, будь то ленточный гриндер или электрорубанок.
• Одним из главных преимуществ провода выступает его гибкость, которая достигается за счет структуры жил. При этом изгибание кабеля под любым углом не вызывает проблем благодаря большому числу небольших проволок.

• Различные цвета жил кабеля значительно упрощают процесс установки. По этой же причине выполнять ремонт провода ПВС, при центральном повреждении, значительно легче, опираясь на цветовую маркировку.
• Благодаря защитной оболочке жилы кабеля становятся менее восприимчивыми к разного рода механическим воздействиям.

Единственным недостатком по сравнению с другими алюминиевыми изделиями выступает его повышенная стоимость.

Как выбрать подходящий кабель

При выборе ПВС-провода в первую очередь следует обратить внимание на количество и диаметр жил, допустимые условия эксплуатации. Подбор кабеля следует осуществлять, отталкиваясь от мощности подключаемого с его помощью электроприбора

Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления

Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель

Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления. Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель.

Также при покупке следует обязательно удостовериться в целостности и надлежащем качестве изготовления изоляции, которая не должна разрываться и повреждаться от прикосновений, так как зачистить настоящий качественный кабель удается только с использованием специального либо подручного инструмента. Если изоляция не может выдержать не самой сильной механической нагрузки, то кабель будет не только долго не прослужит, но и будет опасным.

На образце от производителя следует проверить надлежащее качество скрутки самой жилы. На ней не должны присутствовать пятна, обрывы, изменения цвета и другие видимые глазу дефекты. Маркировка, присутствующая на кабеле, также может многое рассказать о характеристиках изделия. Процентное содержание меди в жилах, а также ее постоянно изменяющаяся цена на рынке, существенно влияют на стоимость провода.

Правильный подбор ПВС-кабеля является важнейшим фактором безопасной и эффективной эксплуатации оборудования, инструмента или бытовой техники. Если при выборе изделия возникли какие-либо затруднения, лучше обратиться за помощью к консультантам магазина, которые обязательно проинформируют о тех или иных нюансах продукции, чем приобрести не подходящий для условий эксплуатации ПВС-провод.

Зачистка провода ПВС должна выполняться специальным инструментом или подручными средствами

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется. При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет

Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

Это интересно: Кабель ВБбШв — подробное описание

Понятие гибкости жил проводов и кабелей

Согласно количеству жил, провода делятся на многожильные и одножильные, с характерными особенностями для каждого из типов. Гибкий кабель принадлежит к разряду многожильных и обладает достаточной степенью гибкости. Жёсткий кабель, как одножильный (монолитный), включает жилу, проводящую ток, на основе одного проводника.

Основное различие между гибкими и жёсткими кабелями проявляется в лёгком изгибе. Количество изгибаний данных изделий неограниченно.Монолитный (одножильный) кабель не подходит для чрезмерно частых изгибов. После нескольких раз происходит перелом токопроводящей жилы. В среднем новый одножильный медный кабель рассчитан на 50 изгибов, а алюминиевый – на 20 изгибов. Со временем монолитный кабель становится менее устойчив к изломам.

Класс гибкости кабеля
определяет степень силы изгиба провода и его устойчивости к подобным деформациям.

Сфера применения проводов или кабелей, независимо от показателей гибкости, описана в стандартах технических условий, связанных с изготовлением кабельных изделий.

Из этого следует вывод, что выбор гибкого кабеля оправдан в ходе подключения электроприёмников подвижной конструкции. Жёсткий кабель предпочтителен при фиксированном положении электроприёмников, подключаемых к сети, когда не предполагается постоянного перемещения.

Несколько видов провода ПВС

ПВС-провод разделяется на несколько видов:

• внутренний;
• наружный;
• медный;
• алюминиевый.

Сравнительная характеристика видов проводов представлена в таблице.

Вид	Особенности	Преимущества
Наружный	Наличие трех проводников: фазы, нуля, заземления	Возможность использования для подачи напряжения от трансформатора к распределительному щиту
Внутренний	Наличие трех проводников: фазы, нуля, заземления	Предназначен для использования внутри помещений
Медный	Медные жилы	Низкое сопротивление, пластичен, отличается высокой прочностью
Алюминиевый	Алюминиевые жилы	Низкая стоимость, повышенный срок службы

Стоимость всех видов проводов представить в таблице не представляется возможным, так как цена зависит от нескольких факторов:

• сечения провода;
• варианта исполнения;
• метража бухты;
• производителя;
• региона проживания;
• удаленности региона от завода-изготовителя.

Сфера применения кабелей ПВС | Статьи ЦентрЭнергоЭкспертизы

Современный рынок электротехнических изделий и материалов пестрит обилием аббревиатур, обозначающих как материалы, так и различные электроприборы, в которых легко запутаться не то что дилетанту, но и человеку знакомому с электричеством. Особенно это касается кабельно-проводниковой продукции, без которой не обходятся ни одни электромонтажные работы. В этой статье обратимся к проводу ПВС и попробуем разобраться в особенностях этого гибкого провода и сферах его применения.

Для начала обратим внимание на расшифровку маркировки провода, который следует относить к многочисленному семейству силовых кабелей:

• буква «П» в буквальном смысле означает провод;
• «В» указывает на материал изоляции, в данном случае это ПВХ изоляция;
• «С» свидетельствует о функциональном назначении провода – соединительный.

Из поливинилхлорида выполнена не только изоляция жил, но и защитная оболочка соединительного провода.

Конструктивно может наблюдаться сходство соединительного провода и кабеля ВВГ, оба они имеют изоляцию и оболочку ПВХ, максимальное количество жил ограничено пятью, различие наблюдается исключительно в назначении:

• ВВГ предназначен для прокладки внутренней электропроводки электрических сетей;
• на кабелях ПВС реализуются подключения бытовых приборов к питающей электросети.

Таким образом, провод ПВС предназначен для подключения электрических приборов в электросеть. В соответствие со схемой реализации защитного заземления и количеством фаз питающей сети электроприборов, он может содержать от двух до пяти гибких медных жил, площадью сечений 0.5 – 25 мм², это позволяет подобрать гибкий проводник практически под любую нагрузку

Использование многопроволочных жил обеспечивает достаточную эластичность, что важно для силовых электрических шнуров, а двойная изоляция, включая ПВХ оболочку, представляет собой надежную электрозащиту

Собственно говоря, область применения кабеля ПВС определена его названием – это силовые шнуры для многочисленной электробытовой аппаратуры и сложнобытовой техники, начиная от мощных электропечей, стиральных машин и холодильников и заканчивая настольными светильниками и бра. Другим назначением может быть подключение различной техники хозяйственного назначения, правда здесь следует учитывать ограничения по климатическому использованию, распространяющиеся на данный провод.

Сегодня не утихают споры по поводу можно ли использовать его для стационарной прокладки электропроводки. Прямых запретов на использование кабеля ПВС для прокладки стационарных линий электропитания со стороны ПЭУ не существует, это «развязывает руки» сторонникам такого решения, однако имеется масса аргументов «против», которыми руководствуются противники.

1. Назначение, провод просто не предназначен для монтажа стационарной электропроводки, для этих целей существуют кабели ВВГ, NYM и пр.
2. Ограниченный срок службы (не более 10 лет), в то время как срок службы ВВГ составляет 30 лет, а для кабеля NYM и того больше.
3. Данный кабель менее защищен с точки зрения пожаробезопасности и требует особенного подхода при выборе сечений жил.
4. Благодаря низкому диапазону рабочих температур, он не пригоден для наружных электромонтажных работ.
5. За те же деньги можно купить более подходящий вариант.

Провод ПВС прекрасно подходит для изготовления электрических бытовых удлинителей, для ремонта бытовой аппаратуры (замены шнуров питания), однако от использования его при монтаже скрытой проводки лучше воздержаться.

Гармоники кратные 3-м

Гармоники образуют импульсные источники питания бесчисленной электробытовой техники, источники бесперебойного питания, энергосберегающие люминесцентные лампы и т.д. Характерной чертой симметричной трехфазной сети при сбалансированных нагрузках является сдвиг токов на 120°, как следствие суммарный ток нейтрального провода имеет нулевое значение.

Для чего нужно заземление

Само по себе напряжение для жизни человека опасности не несет – можно находиться под потенциалом без ущерба для здоровья, угроза возникает при прохождении через тело человека электрического тока. Безопасным считается ток, не превышающий 1 миллиампера, однако уже сила тока в 50 мА может привести к остановке сердца.

Расшифровка и основные параметры провода ПВС

Характеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические характеристики провода, но и его эксплуатационные особенности.

Расшифровка провода ПВС

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.

Расшифровка проводов ПВС

Итак:

• Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
• Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
• После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.

Технические характеристики проводов ПВС

Итак:

• Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
• Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

• Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
• Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
• Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.
