Внешний вид ПУНП с двумя жилами

Технические характеристики провода ПУГНП

Провод изготавливается по ТУ 16.К13-020-93, действовавшим до 2007 года. В настоящее время требования устарели и не соответствуют современным нормам пожарной безопасности.

Важно!  Согласно ТУ, допустимая погрешность диаметра сечения токопроводящих жил составляет до 30%. Расшифровка технических характеристик провода ПУГНП:. Расшифровка технических характеристик провода ПУГНП:

Расшифровка технических характеристик провода ПУГНП:

• Материал жил —медь;
• Расположение жил — параллельное;
• Изоляция — ПВХ пластикат;
• Тип и форма жил — многожильный, круглая;
• Максимально допустимое напряжение — 250 В для однофазной сети;
• Изоляция провода должна выдерживать проход напряжения в 2000 В;
• Электрическое сопротивление на контрольном отрезке кабеля длиной 1 км при t+20˚С не более 27,1 Ом;
• Диапазон сечения двужильных электропроводов — 0,35-6 мм2, трёхжильных — 0,35-4 мм2
• Технически допустимый угол изгиба — не более 10 диаметров сечения провода;
• Допустимый диапазон температуры эксплуатации от -40˚С до +40˚С;
• Запас прочности изоляции рассчитывается на t до +70˚С, при кратковременном нагреве — до t max +80˚С.
• Срок службы — 15 лет.

Гарантийный срок эксплуатации – 2 года со дня изготовления.

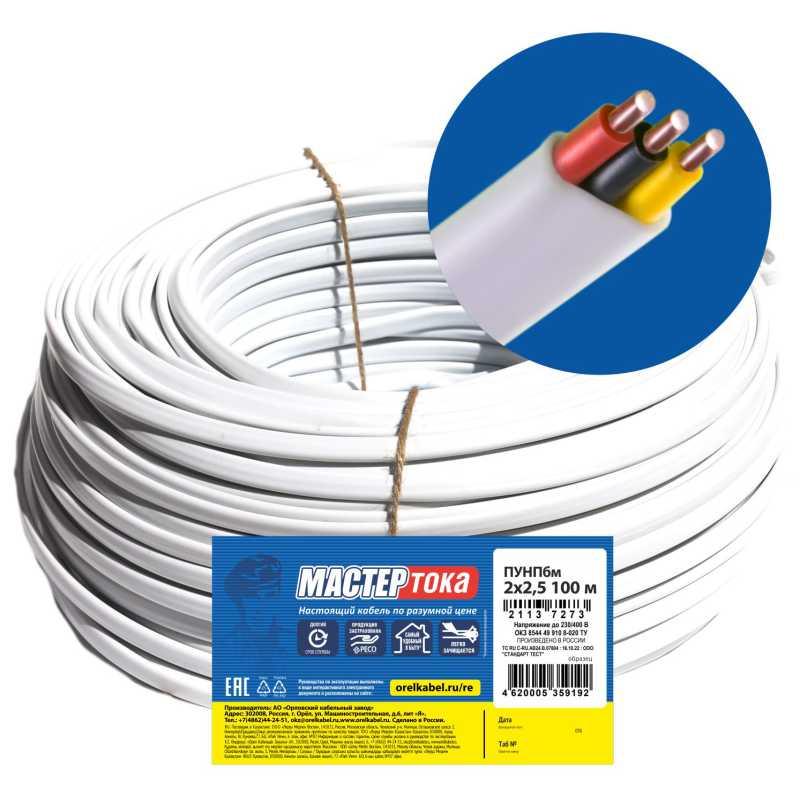

Бухта кабеля с ярлыком

Важно! Допускается отсутствие маркировки на проводах. Сечение и другие технические параметры могут быть указаны на ярлыке бухты. Рабочая токовая нагрузка по требованиям ПУЭ

Рабочая токовая нагрузка по требованиям ПУЭ.

диаметр сечения (мм)	Двужильный провод (А)	Трёхжильный провод (А)
1,5	19	19
2,5	27	25
4	38	35

Величина допустимого сопротивления изоляции кабеля зависит от суммарного сечения:

• 1 мм2 — до 27 Ом/км;
• 1,5 мм2 — до 12,1 Ом/км;
• 2,5 мм2 — до 7,41 Ом/км;
• 4 мм2 — до 4, 61 Ом/км.

Величины действительны при длине кабеля 1 км, температуре окружающей среды +20˚С.

Проконтролировать технические характеристики электрокабеля сложно, их никто не гарантирует. Производители используют при изоляции разные материалы, качество которых может существенно отличаться.

Цвет изоляции может быть различным

Конструктивные особенности и правила выбора

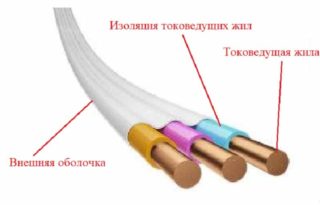

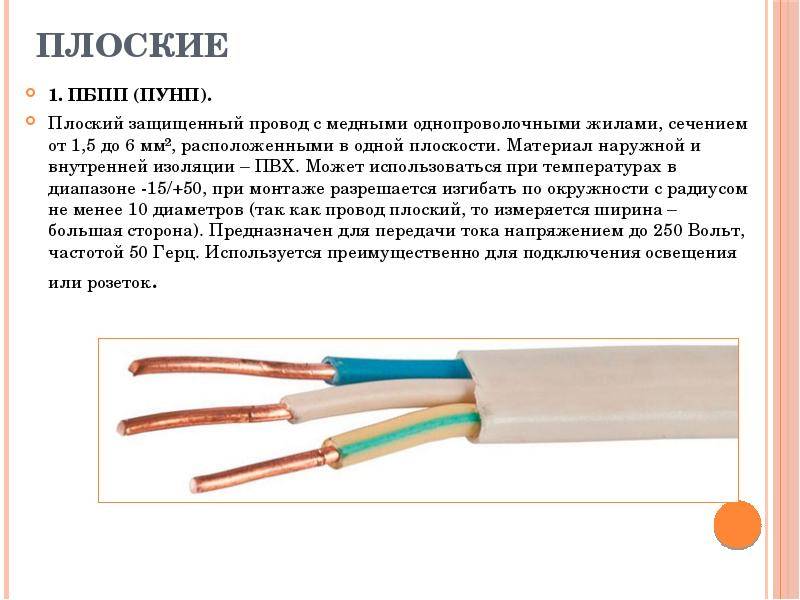

Конструкция провода ПУНП

По своему внутреннему устройству этот кабель относится к изделиям, которые традиционно называют плоскими, поскольку проводники внутри оболочки уложены в одну линейку. Сами жилы у ПУНП медные и состоят из нескольких тонких проволочек.

Нарушения стандарта, нередко наблюдавшиеся в прошлом веке, проявлялись в том, что у некоторых производителей внутри жилы была всего одна проволочка. Следствием этого является ее высокое сопротивление, приводящее к выделению большого количества тепла. Перед покупкой кабеля нужно внимательно обследовать его срез и убедиться, что внутренняя часть составлена из нескольких проволочек.

Каждая из двух или 3-х рабочих жил защищается отдельной оболочкой из ПВХ, при этом общее наружное покрытие выполняется из того же материала. Они не отличаются высокими прочностными показателями и иногда бывают поврежденными уже на стадии продаж

При приобретении ПУНП на это также обращается внимание

Чтобы не допустить непоправимых ошибок при покупке ПУНП, обязательно проверяется дата его выпуска, которая нередко бывает просроченной. От такого образца лучшее всего сразу отказаться, так как заявленный производителем срок годности в 30 лет чаще всего не соответствует действительности. Существует и его аналог, обозначаемый как АПУНП, выполненный из алюминия. На практике он встречается лишь в очень старых домах с ветхой электропроводкой.

К особенностям устройства ПУНП также относят ограниченный выбор по количеству и сечению проводников. Число отдельных жил составляет не более 3-х, а их сечения соответствуют диапазону значений от 1,5 до 6 мм квадратных.

Зачем нужен провод ПУГНП

Несмотря на запреты, электротехническое изделие пользуется спросом у потребителей. Гибкость кабеля очень удобна при проведении электротехнических работ. Провод легко согнуть под нужным углом, что позволяет подобраться к труднодоступным местам при монтаже.

При проведении скрытой проводки требуется значительно меньше усилий, так как легко гнущийся проводник хорошо укладывается в штробе. Гибкий электропровод легко смотать и доставить к месту монтажа.

Производство кабеля ПУГНП продолжается

Меры предосторожности при покупке

Запрет на использование провода ПУГНП для профессиональных организаций не накладывает запрет на его производство. За монтаж электропроводки в неподходящем месте электрокабелем ненадлежащего качества несёт ответственность тот, кто её устанавливал.

Покупая электротехническое изделие в магазине, рекомендуется:

• Проверять сертификат соответствия продукции;
• Не приобретать провод с виниловой изоляцией;
• Измерить инструментально действительный диаметр токопроводящих жил, или покупать провод с запасом по сечению;
• Измерить сопротивление проводника с помощью омметра.
• Визуально оценить толщину защитной оболочки.

Простые меры позволят сэкономить время и деньги, чтобы не пришлось менять некачественную проводку. Наибольшая опасность при использовании некачественных электроизделий — оплавление проводов, короткое замыкание, возгорание.

Вам это будет интересно Особенности термостойких кабелей

.Двужильный кабель ПУГНП

Производители провода ПУНП

В СНГ, а особенно в России находится множество заводов по изготовлению и оптовой реализации проводов ПУНП, так как это один из наиболее популярных кабелей. Фабрики и производства кабельной продукции такого рода сосредоточены около Москвы, Иркутска, Самары, Волгограда, Перми, а также Владивостока. Покупая кабель, необходимо всегда знать для чего он нужен, чтобы заранее обозначить необходимые характеристики продавцу для подбора. Рекомендуется также интересоваться сертификатом качества проводов, представленных к продаже.

Производство провода для прокладки электропроводки

Таким образом, провода универсального предназначения плоской формы используются во многих областях монтажных робот: от прокладки электропроводки для квартиры или дома до промышленных и административных предприятий.

Сферы применения

При выборе того или иного типа проводника необходимо учитывать его технические характеристики, уровень защиты, поэтому перед тем, как приобрести кабель и смонтировать его, нужно составить план работ и вычислить необходимые нагрузки. Существует несколько наиболее распространённых сфер, где используются перечисленные выше изделия, среди которых:

1. Организация освещения путем подключения проводника к приборам и источнику тока. Для этого кабель прокладывают от распределительного щитка к осветительному прибору через выключатель, при этом напряжение в сети не должно превышать 250 Вольт, в противном случае жилы будут перегреваться, что приведет к возгоранию и короткому замыканию;

Схема расположения кабелей

1. Использование внутри осветительных изделий, в люстрах и светильниках. В качестве проводниковой арматуры в данном случае чаще всего используются одно и двухжильные кабеля, которые имеют сечение 1,5 мм2, и служат в качестве распределителей тока по потребляющим лампам;
2. В некоторых случаях, когда рассчитано, что к сети будут подключаться только приборы с небольшим потреблением и малой мощности, допускается применение указанного проводника для организации полного электроснабжения внутри квартиры или частного дома;

Важно! При такой разводке сечение подводящего кабеля должно быть больше чем остальные сети, это позволит избежать перепадов напряжения и проседания тока

1. Часто провода ПУГНП используются для временных схем, например, во время ремонта помещения, которые впоследствии удаляются.

Таким образом, можно сделать вывод, что указанные выше типы кабелей можно использовать во многих сферах, для организации постоянных и временных линий электропередачи, а также в осветительных приборах. Чтобы правильно рассчитать нагрузку и выполнить монтаж, нужно понимать, что означает ПУНП расшифровка, какие кабели допускается использовать в определенных условиях, а какие не стоит

Также при покупке нужно обратить внимание на паспорт изделия, в котором должны быть указаны данные о производителе, технические характеристики и показатели, а также информация о проводимых испытаниях проводника на производстве. Если нет необходимого инструмента или опыта в проектировании, а также проведении работ по монтажу электропроводки, то лучше обратиться к специалистам, которые смогут произвести расчет оборудования и составят подробный план действий, затем выполнят установку проводниковой арматуры с гарантией безопасности и в установленный срок

Провод ПУНП опасен? Запрещен?

Достаточно часто среди профессиональных электриков можно услышать утверждение, что провод ПУНП запрещен

В связи с чем бытует такое утверждение, и на что стоит обратить внимание, если вы собрались приобрести такую марку для подключения электрических розеток или каких-либо потребителей. Разумеется, что провод выпускается заводами на рынок, следовательно никаких официальных запрещений на государственном уровне касательно данной марки нет, а имеющиеся носят скорее рекомендательный или локальный характер

Зато против ПУНП выступила крайне печальная статистика, как показала практика, в 60% случаев возгорания проводки очагом возгорания являлся именно провод ПУНП

Позже, удалось определить причину повышенной пожарной опасности этой марки. Все дело в том, что провод ПУНП изготавливается на основании ТУ 16.К13-020-93, который допускает для изготовления такой кабельно-проводниковой продукции отклонение не более 30% по сечению, в отличии от ГОСТ 22483-77

Зато против ПУНП выступила крайне печальная статистика, как показала практика, в 60% случаев возгорания проводки очагом возгорания являлся именно провод ПУНП. Позже, удалось определить причину повышенной пожарной опасности этой марки. Все дело в том, что провод ПУНП изготавливается на основании ТУ 16.К13-020-93, который допускает для изготовления такой кабельно-проводниковой продукции отклонение не более 30% по сечению, в отличии от ГОСТ 22483-77.

Только представьте себе, что вы приобрели изделие с проводящим элементом сечением в 4 мм 2 для внутренней прокладки, а изготовитель может спокойно продать вам провод на 29% меньшего сечения под той же маркой. Если говорить цифрами, то вместо 4мм 2 вы получите 4 — 4×0,29 = 2,84 мм 2 . К примеру, вы собирались подключить к нему нагрузку, требовавшую в своем номинальном режиме сечение в 3мм 2 , естественно, что с подобным несоответствием провод рано или поздно перегреется и может привести к пожару.

Именно такое недобросовестное отношение к качеству провода ПУНП и стало причиной запрета на его использование. Но относительно более низкая цена по-прежнему привлекает к изделию достаточно много покупателей. Поэтому если вы уже приобрели или эксплуатируете такой проводник в домашней или промышленной сети, лучше снизить для него нагрузку. Если у вас еще есть возможность приобрести другое, более надежное изделие, следует заменить ПУНП более качественным аналогом.

Провода бытового назначения

ПБВВГ, ПБВВ

НАЗНАЧЕНИЕ

 Провода  предназначены для  прокладки в осветительных сетях, монтажа и присоединения приборов  к сети переменного тока  напряжением до 380 В переменного тока  частотой 50Гц.

КОНСТРУКЦИЯ

ТОКОПРОВОДЯЩАЯ ЖИЛА — медная  однопроволочная,  медная многопроволочная.

ИЗОЛЯЦИЯ —  ПВХ пластикат. Одна из изолированных жил имеет отличительную расцветку. Изоляция жилы заземления зелено-желтого цвета, изоляция нулевой жилы голубого цвета. Изолированные жилы уложены параллельно.

ОБОЛОЧКА — ПВХ пластикат. Цвет оболочки оговаривается при заказе.

КОЛИЧЕСТВО ЖИЛ — 2, 3.

СЕЧЕНИЕ ЖИЛ, мм²: 1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0.

ПБВВ — провод с параллельно уложенными жилами с поливинилхлоридной изоляцией и оболочкой.

ПБВВГ — провод с параллельно уложенными жилами с поливинилхлоридной изоляцией и оболочкой, гибкий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Вид климатического исполнения У3 по ГОСТ 15150, но при этом нижнее рабочее значение температуры воздуха при эксплуатации минус 40 °С, верхнее рабочее значение воздуха при эксплуатации — плюс 70 °С,  а верхнее рабочее значение относительной влажности воздуха составляет 100 % при 35 °С.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20˚С  должно быть не менее:

— 7 Мом для сечения 0,75 мм²;

— 6 Мом для сечений 1,0 — 1,5 мм²;

— 5 Мом для сечений 2,0 — 4,0 мм²;

— 4 Мом для сечения 5,0; 6,0 мм².

Диапазон рабочих температур —  от -40˚С до  +70˚С.

Провода не распространяют горение при одиночной прокладке.

Установленная безотказная наработка должна быть не менее 12000 ч.

Токопроводящие жилы должны быть изготовлены из медной проволоки и соответствовать классу 1 для проводов ПБВВ и 3 или 4 классу для проводов ПБВВГ по ГОСТ 22483.

Поливинилхлоридная изоляция и оболочка должны быть стойки к деформации при температуре (70±2) °С и стойки к растрескиванию.

Марка	Число и номин. сечение жил, мм	Максимальные наружные размеры, мм	Номинальная радиальная толщина изоляции, мм	Расчетная масса, кг/км
ПБВВ	ПБВВГ
ПБВВ	2×1,0	4,1×6,4	0,6	43,2	¾
	2×1,2	4,2×6,5	0,6	47,4	¾
	2×1,5	4,3×6,9	0,6	53,2	¾
	2×2,0	4,5×7,3	0,6	61,7	¾
	2×2,5	4,7×7,7	0,6	74,3	¾
	2×3,0	5,0×8,4	0,6	86,3	¾
	2×4,0	5,4×10,0	0,7	108,6	¾
	3×1,0	4,1×8,9	0,6	61,8	¾
	3×1,2	4,2×9,2	0,6	65,4	¾
	3×1,5	4,3×9,6	0,6	76,7	¾
	3×2,0	4,5×10,2	0,6	89,9	¾
	3×2,5	4,7×10,7	0,6	108,0	¾
	3×3,0	5,0×11,6	0,6	121,1	¾
	3×4,0	5,4×12,7	0,7	159,1	¾
ПБВВГ	2×1,0	4,2×6,6	0,6	¾	42,9
	2×1,2	4,3×6,8	0,6	¾	47,0
	2×1,5	4,4×7,1	0,6	¾	52,6
	2×2,0	4,7×7,7	0,6	¾	61,1
	2×2,5	5,0×8,3	0,6	¾	75,9
	2×3,0	5,4×9,0	0,6	¾	86,6
	2×4,0	5,7×9,6	0,7	¾	111,6
	2×5,0	6,2×10,5	0,7	¾	136,6
	2×6,0	6,4×11,0	0,7	¾	161,7
	3×1,0	4,2×9,1	0,6	¾	61,2
	3×1,2	4,3×9,5	0,6	¾	65,2
	3×1,5	4,4×9,9	0,6	¾	75,7
	3×2,0	4,7×10,4	0,6	¾	88,9
	3×2,5	5,0×11,5	0,6	¾	110,3
	3×3,0	5,4×12,2	0,6	¾	123,1
	3×4,0	5,7×13,6	0,7	¾	163,4
	3×5,0	6,2×14,5	0,7	¾	201,9
	3×6,0	6,4×15,7	0,7	¾	238,0

Строительная длина  проводов —  не менее 100 м, допускается поставка длинами  не менее 10 м  в количестве не более 10% от общей длины партии.

Средний срок службы проводов — 8 лет.

Плюсы и минусы проводов ПУНП

Как мы уже говорили провод имеет плоскую форму. Такая характеристика провода ПУНП является очень удачной для монтажа проводки в помещениях, а двойная изоляция и широкий выбор диаметров сечения, а также количества жил привлекают потребителей. Тем не менее, есть и проблемы. Главная проблема заключается в том, очень многие производители производителей не соблюдают технологий производства. Вследствие этого продукция не соответствует заявленным техническим характеристикам. Согласно статистическим данным, 80% ПУНП продающегося сегодня в стране является бракованным. Пожарники предоставляют свои данные, согласно которым 60 % пожаров, возникших вследствие неисправности электропроводки, возникают в сетях, проложенных проводом ПУНП.Такую печальную статистику можно объяснить несовершенным законодательством, ведь ТУ 16.К13-020-93 позволяет выпускать провода сечением до 30% меньше. Именно этой лазейкой активно пользуются недобросовестные производители. Продукция, промаркированная сечением 2,5 мм2 может в на самом деле оказаться 1,75 мм2. Если подобный провод будет проложен в сети с нагрузкой, рассчитанной на сечение 2.5 мм2, то велика вероятность оплавления проводов и изоляции, что и становится причиной короткого замыкания и пожара.ГОСТом 23286-78 установлено, что наименьшая толщина изоляционного слоя ПВХ на проводах не должна быть меньше, чем 0.4-05 мм, однако, ТУ 16.К13-020-93 полностью противоречит этому и разрешает делать толщину изоляции 0.3 мм. Вследствие этого в значительной степени снижается уровень безопасности эксплуатации таких проводов. Специалисты советуют перед покупкой обязательно внимательно проверить эти характеристики.Также стоит отметить, что согласно заявленной информации, изоляционное покрытие создано из не горючего состава, но на самом деле изоляция прекрасно горит. Кроме этого, часто состав сплава, из которого делают провода, содержит заниженный процент меди. Но этот параметр, к сожалению, не получится проверить на месте, такую информацию может предоставить только специальная лаборатория. Невзирая на перечисленные недостатки, низкая стоимость очень привлекает покупателей.Для правильного вычисления размера сечения, необходимо измерять диаметр при помощи штангенциркуля и возвести эту цифру в квадрат. Далее полученное число нужно умножить на 0,785. Толщину изоляционного слоя рассчитывают следующим образом:

• измерять диаметр токопроводящей медной жилы
• измерять диаметр провода с изоляцией
• вычислить разницу между этими параметрами, это и будет толщина изоляционного слоя.

Гарантийный срок практически все производители устанавливают в пределах 15 лет.

ПУВ, ПуГВ

Техническое описание

Провода установочные по ТУ 16-705.501-2010

Провода с медными жилами с изоляцией из поливинилхлоридного пластиката, применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.

Вид климатического исполнения– УХЛ2 по ГОСТ 15150.

Провода изготавливаются марок:

— ПуВ — провод одножильный c медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки

— ПуГВ — провод одножильный c гибкой медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки

Конструкция проводов:

— токопроводящие жилы проводов изготавливаются из медной проволоки и соответствуют 1 или 2 классу для провода ПуВ и 5 классу для провода ПуГВ по ГОСТ 22483;

— сечение медных токопроводящих жил от 0,5 до 240 мм² ;

— количество изолированных жил – 1;

— изоляция выполнена из поливинилхлоридного пластиката;

— строительная длина проводов не менее100 м.

Электрические параметры:

— электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на1 кмдлины и температуру 20 °С, соответствует ГОСТ 22483;

— электрическое сопротивление изоляции провода, пересчитанное на1 кмдлины и температуру 20 °С, не менее 5 МОм;

— изолированные жилы выдерживают испытание переменным напряжением категории ЭИ-2 по ГОСТ 23286;

— провод выдерживает в течение10 мин (с погружением в воду) испытание переменным напряжением 2,5 кВ частотой 50 Гц .

Механические параметры:

— провод марки ПуВ стойкий к удару при температуре минус 15 °С.

— изоляция выдерживает испытание на изгиб или удлинение при температуре минус 15 °С.

Стойкость к внешним воздействующим факторам:

— провода устойчивы к воздействию пониженной температуры окружающей среды минус 50 °С;

— провода устойчивы к воздействию повышенной температуры окружающей среды плюс 65 °С;

— провода стойкие к длительному воздействию относительной влажности воздуха: до 98 % при температуре окружающей среды до плюс 35 °С.

Безопасность:

— провода безопасны для потребителя и окружающей среды при эксплуатации в нормальных условиях;

— провода не распространяют горение при одиночной прокладке.

Надежность:

— срок службы проводов не менее 20 лет;

— гарантийный срок эксплуатации – 5 лет

Указания по эксплуатации:

— провода предназначены для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей

— провода предназначены для эксплуатации при температуре окружающей среды от минус 50 °С до 65 °С и относительной влажности до 98 % при температуре 35°С.

— радиус изгиба при монтаже должен быть не менее 10 номинальных наружных диаметров для провода марки ПуВ и не менее 5 номинальных наружных диаметров для провода марки ПуГВ.

— длительно допустимая температура нагрева жил при эксплуатации не должна превышать 70 °С.

— допустимые токовые нагрузки кабелей при прокладке на воздухе должны соответствовать таблице

Число и номинальное сечение токопроводящих жил, мм²	Токовая нагрузка, А, не более,
ПуВ	ПуГВ
Т*тпж=70°С; Т**окр.ср.=20°С	Т*тпж=35°С; Т**окр.ср.=25°С	Т*тпж=70°С; Т**окр.ср.=20°С	Т*тпж=35°С; Т**окр.ср.=25°С
1×0,50	11	4	11	4
1×0,75	14	6	15	6
1×1,0	17	7	17	7
1×1,5	23	9	23	9
1×2,5	32	13	32	13
1×4	43	17	43	17
1×6	56	22	59	22
1×10	80	30	78	30
1×16	112	41	115	41
1×25	152	53	154	53
1×35	188	65	193	65
1×50	230	77	246	80
1×70	292	96	305	97
1×95	359	115	362	114
1×120	418	132	427	131
1×150	475	148	491	148
1×185	546	167	553	165
1×240	646	194	651	191
Т*тпж – температура токопроводящей жилы. Т**окр.ср – температура окружающей среды.

Провод ПуВ является аналогом провода ПВ1 по ГОСТ 6323

Провод ПуГВ является аналогом провода ПВ4 по ГОСТ 6323

Маркоразмер провода, год изготовления указаны на изоляции провода и на маркировочном ярлыке

Купить провод в розницу и оптом можно у нас.
