Технические характеристики провода ПУГНП
Электрическое сопротивление токопроводящих жил на постоянном токе должно быть не более указанного в таблице.
| Номинальное сечение,мм2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | 4 | 6 |
| Сопротивление жилы, Ом/км | 77,4 | 54,2 | 36,1 | 27,1 | 18,1 | 10,8 | 6,8 | 4,5 |
Электрическое сопротивление изоляции – не нормируется.
Готовые провода ПУГНП должны выдерживать испытания переменным напряжением 1500 В частотой 50 Гц в течение 1 мин, приложенным между жилами.
Провода должны быть стойкими к навиванию (после выдержки при температуре -15°С при испытании на холодостойкость и при +50°С при испытании на нагревостойкость) на цилиндр (барабан) диаметром, равным10 наружным размерам провода.
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.
При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
|---|---|---|---|---|---|---|
| Диаметр жилы, мм | 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
| Мощность/Сила тока, кВт/А для одного провода | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
| Два провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
| Три провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
| Четыре или больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Технические характеристики ПУГНП
Итак, провод ПУГНП сегодня выпускается в двух модификациях: 2-х жильный и трехжильный. Кстати, жилы у него не монолитная медная проволока, а многопроволочная конструкция минимум из семи тоненьких проволочек. Как уже было сказано выше, сами жилы располагаются в изоляции в одной плоскости параллельно друг другу. Что касается изоляционной оболочки, то это поливинилхлорид, в который добавлены специальные пластификаторы. Именно с их помощью провод ПУГНП не распространяет горение.
Теперь перейдем к самим техническим характеристикам изделия.
- Провод ПУГНП может работать при переменном напряжении не выше 1000 вольт и при постоянном не выше 450 вольт.
- При частоте тока в 50 герц.
- Температура эксплуатации от минус 15С до плюс 50С.
- При влажности окружающего воздуха не больше 98%.
- Срок эксплуатации пятнадцать лет, Это гарантирует производитель.
Теперь, что касается сечения жил. Все будет зависеть от того, сколько их в самом проводе. Так в двухжильном варианте сечение может быть 0,35; 0,5; 0,75; 1,0; 1,5; 2,5, 4,0; 6,0 мм², в трехжильном 0,35; 0,5; 0,75; 1,0; 2,5; 4,0 мм². К примеру, обозначение ПУГНП 2х1,5 – это двухжильный кабель с площадью сечения 1,5 мм².

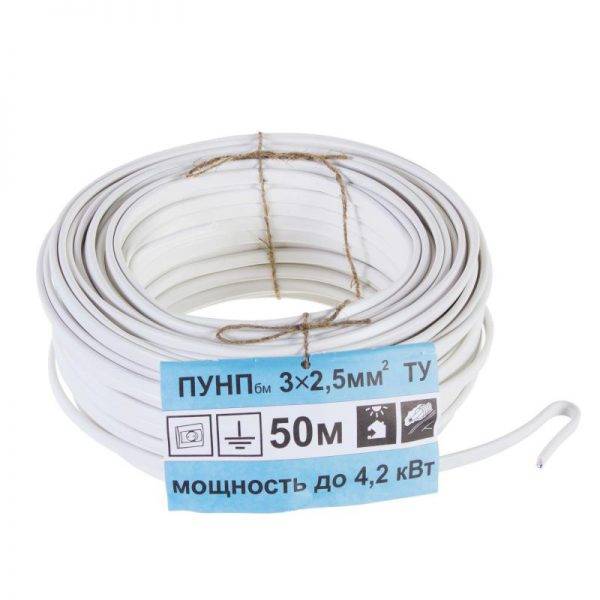

Технические характеристики и причина опасности провода ПУНП

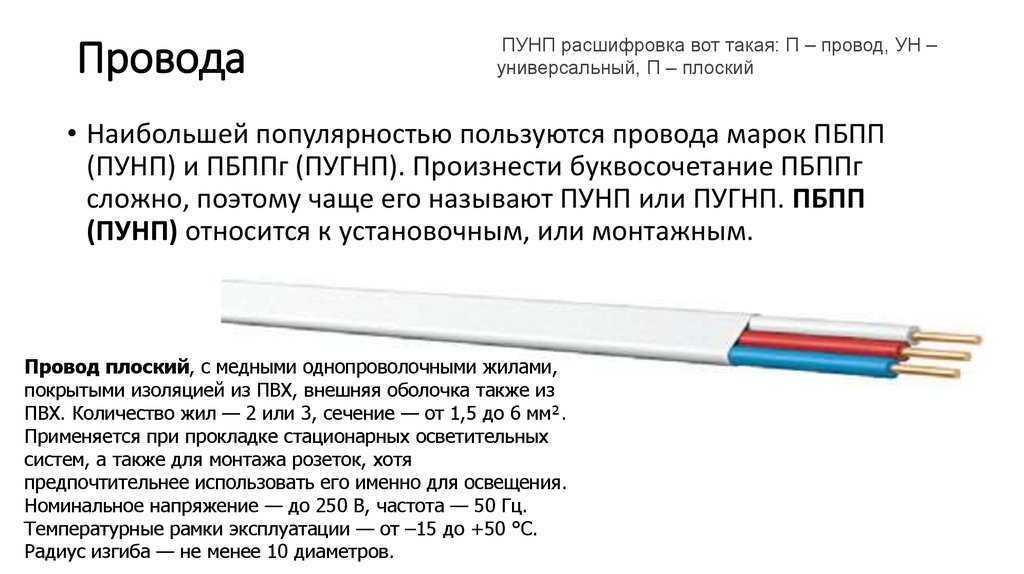

Расшифровка аббревиатуры ПУНП выглядит следующим образом: П – провод, УН – универсальный, П – плоский.
Данный вид проводника прославился своей электро-, а также пожароопасностью и как следствие – получил множество негативных отзывов в интернете.
Далее мы расскажем читателям сайта Сам Электрик о технических характеристиках провода ПУНП и причиной запрета на отечественном рынке кабельной продукции.
Основные параметры
Итак, первым делом поговорим о том, какие технические характеристики у данного проводника. Среди наиболее важных параметров для бытового применения следует выделить:
- материал жил – медь, соответственно проводник жесткий;
- изоляция жил/внешняя оболочка – поливинилхлоридный пластик (ПВХ)/ПВХ;
- цвет изоляции в соответствии с утвержденной стандартами ГОСТ цветовой маркировкой проводов;
- номинальное напряжение – до 250 Вольт;
- номинальная частота – до 50 Гц;
- температура эксплуатации — от -15°С до +50°С;
- допустимый нагрев жил провода – до 70°С;
- поперечное сечение жил – от 1,0 до 4,0 мм2;
- количество токоведущих жил – 2 либо 3;
- срок службы – до З0 лет;
Что касается удельного веса на 1 метр длины провода ПУНП, с данной технической характеристикой мы рекомендуем ознакомиться в таблице:
Вот мы и предоставили описание самых важных параметров данного проводника
Теперь поговорим о более важном вопросе – почему запретили ПУНП и где он может использоваться в бытовых целях
В чем опасность использования
Все дело в том, что провод ПУНП имеет очень плохое качество и как следствие – не раз становился причиной пожара и поражения электрическим током.
Как опытными специалистами, так и обычными покупателями было не раз наглядно доказано, что качество изоляции и жил провода оставляет желать лучшего. Да что уж тут говорить, если производство ПУНП соответствует нормам ТУ 16.
К13-020-93, согласно которым сечение жил может быть с отклонением до 30% от того, которое указано на маркировке (!).
Что касается сечения токоведущих жил, оно действительно в большинстве случаев практически на четверть меньше заявленного производителем. Как результат – вместо нужного Вам провода 3*2,5 выход 3*1,75 мм2.
Понимаете в чем опасность? В том, что более тонкий проводник не сможет выдержать токовые нагрузки, которые на него возлагаются. Последствием заниженного сечения могут быть не только короткое замыкание, но и пожар в доме, т.к.
ПВХ изоляция является горючей, в отличие от кабеля ВВГнг.
Следующая опасность касается высокой вероятности поражения электрическим током. Дело в том, что толщина изоляции провода ПУНП по классике жанра не соответствует заявленной производителем. Вместо требуемых стандартом ГОСТ 23286-78 0,4-0,5 мм толщины ПВХ оболочки по факту выходит не более 0,3 мм. В опасной ситуации электробезопасность данного проводника оставляет желать лучшего.
Подведя итог, следует отметить, что согласно ГОСТ 22483-77 и ГОСТ 23286-78, ПУНП не проходит сертификат соответствия по сечению жил и толщине изоляции.
Данный проводник запрещен на рынке кабельной продукции и надеемся, что после предоставленных фактов о несоответствиях технических характеристик провода ПУНП Вы поняли, чем он плох для бытового применения.
Рекомендуем прочитать:
обзор проблемы использования данного проводника
Расчет сечения кабеля по мощности и длине
Правила устройства электроустановок описывают все факторы, оказывающие влияние на выбор сечения кабеля для монтажа электропроводки. Основным из них является нагрузка, используемая в сети. Получить ее можно, зная мощность электрооборудования.
Влияние оказывают и другие факторы:
- Количество жил: от этого зависит, насколько сильно нагревается провод.
- Способ укладки: кабели, уложенные под землей, выдерживают большую нагрузку. Провода, уложенные в короб, нагреваются друг о друга. Если в коробе находится больше четырех проводов, для расчета сечения применяется поправочный коэффициент, указанный в ПУЭ.
- Процент падения напряжения.
- Температура воздуха, при которой будет эксплуатироваться сеть.
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА.
Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.
При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:
- Длина провода, единица измерения – м. При её увеличении растут потери.
- Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
- Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.
Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:
- В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
- С помощью таблиц ПУЭ определяют сечение провода по току.
- Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
- Находим падение напряжения из соотношения: ΔU=I*R.
- Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.
Выбор провода ПУНП / ПУГНП (основные параметры)
Выбор провода серии ПУНП / ПУГНП зависит от индивидуальных условий помещения, количества точек подключения к потребителям. Для внутренней электропроводки должны использоваться только медные провода.
Количество жил зависит от требования заземления тех или иных приборов, потребляющих электроэнергию. В трёхжильном кабеле два провода представляют собой силовую ветку, третий проводник подключают к заземлению.
Для питания оборудования трёхфазным током напряжением 380 вольт две жилы несут ток двух фаз, третий провод нулевой.
Для бытовой электросети внутри зданий и домов выбирают медный кабель ПУНПБМ или ПУГНПБМ сечением 1,5-2 мм². Для подвода к розеткам применяют провод сечением 2,5 мм².
Выбор сечения кабеля
| Назначение | Площадь сечения, мм2 |
|---|---|
| Монтаж групп розеток | 2,5 |
| Монтаж групп освещения | 1,5 |
| Электрическая плита | 6 |
| Стиральная машина | 2,5 |
| Кондиционер | 2,5 |
Условия монтажа и эксплуатации провода ПУГНП
Как соединить телевизионный кабель
Провод монтируют в помещениях с температурой окружающего воздуха не ниже – 150С. Ограничение температурного режима монтажа связано с тем, что при более низкой температуре поливинилхлоридное покрытие становится хрупким и может потрескаться.
Минимальный изгиб ПУНГ, рекомендованный специалистами, не должен быть равен менее десяти внешних диаметров кабеля. Максимальный срок службы проводной продукции этого типа неограничен.
При скрытой проводке кабель укладывают в заранее прорубленные штробы вертикальных ограждений помещений. Каналы заделывают шпатлёвкой с последующим финишным покрытием.
Скрытая электропроводка
Открытая проводка предполагает укладку проводов в пластиковые короба. Они рассчитаны на определённый ряд одновременно уложенных кабелей.
«Новые» алюминиевые сплавы в США и Канаде
Электротехнические сплавы серии 8000
Еще в начале 1970-х годов в США и Канаде были разработаны несколько новых алюминиевых сплавов для изготовления алюминиевых проводов и кабелей. Стандарт ASTM B 800 включает 6 таких сплавов, часть из них были запатентованы. Все они имеют повышенное содержание железа, а также добавки некоторых других элементов. Основные различия химического состава, например, алюминиевого сплава 8030 и марки алюминия 1350 показаны на рисунке 6.
Рисунок 6 – Сравнение химического состава
алюминиевого сплава 8030 и марки алюминия 1350
В настоящее время для изготовления алюминиевых кабелей и проводов применяются только два алюминиевых сплава – 8030 и 8176 (таблица 4) . Европейский стандарт EN 573-3 также включает в серию 8000 только эти два электротехнических алюминиевых сплава (таблица 5). Для удобства сравнения показана также таблица 6 с химическим составом сплавов 8030 и 8176 по ГОСТ Р 58019.
Таблица 4 – Сплавы 8030 и 8176 в ASTM B 800
Таблица 5 – Сплавы 8030 и 8176 в EN 573-3
Таблица 6 – Химический состав сплавов 8176 и 8030 по ГОСТ Р 58019-2017
«Американские» и «российские» сплавы 8030 и 8176
Отметим, что российские сплавы 8030 и 8176 существенно отличаются от своих американских и европейских аналогов (см. таблицы 4-6). На рисунках 7 и 8 показаны пределы содержания основных легирующих элементов в сплаве 8030 (железо-медь) и 8176 (железо-кремний) по ASTM B 800 и по ГОСТ Р 58019. Российские сплавы имеют значительно более низкое содержание легирующих элементов – железа, меди и кремния.
Рисунок 7 – Пределы содержания железа и меди в сплаве 8030
по ASTM B 800 и ГОСТ Р 58019
Рисунок 8 – Пределы содержания железа и кремния в сплаве 8176
по ASTM B 800 и ГОСТ Р 58019
Алюминиевые жилы в американском NEC
Согласно американскому Национальному электрическому кодексу (NEC) все алюминиевые жилы должны изготавливаться из электротехнических алюминиевых сплавов серии 8000:
- Цельные – размеры 12, 10 и 8 AWG
- Многожильные – от 8 AWG и более.
Алюминиевые жилы менее 12 AWG (3,31 мм2) в Кодексе не рассматриваются.
Справка:
American wire gauge (AWG) – это стандартизированная система размеров для диаметров круглых токопроводящих жил – от 40 до 0000(4/0). Чем больше число AWG, тем меньше физический размер жилы. Фрагмент таблицы AWG см. на рисунке 9.
Рисунок 9– Фрагмент таблицы AWG
Применение алюминиевых проводов в США и Канаде
В настоящее время в США и Канаде алюминиевые провода из сплавов 8030 и 8176 доступны на рынке только начиная с размера AWG 8 (8,37 мм2) . Это можно видеть также в каталогах и презентациях производителей алюминиевых проводов и кабелей, которые в 1970-х годах первыми начали применять сплавы 8030 и 8176 – Alcan Cable и Southwire . Для внутренней проводки нужны алюминиевые провода с размерами AWG 10 и AWG 12.
В презентации компании Alcan представлена наглядная схема стандартного применения алюминиевых проводов и кабелей для передачи электроэнергии от электростанций к жилым домам (рисунок 10) : везде, но не внутри самих домов!
Рисунок 10 – Применение алюминиевых проводов в США и Канаде
При строительстве новых жилых домов для разводки внутренней проводки, как правило, применяют медные провода – об этом прямо указано и на сайте американской Алюминиевой Ассоциации .
Вместе с тем, для подключения крупных бытовых потребителей электрической энергии – сушилок, кондиционеров, бойлеров, электроплит – обычно применяют именно алюминиевые кабели. Кроме того, во многих американских домах для подвода электрической энергии от общей электрической сети до распределительного щитка дома также применяют кабели с алюминиевыми жилами. В этих случаях применяют алюминиевые жилы 8 и 6 AWG (8,37 и 13,3 мм2) .
За последние 20 лет значительно возросло применение алюминиевых проводов в качестве «фидерных» (подводящих) электрических линий для высотных зданий, больниц, отелей, стадионов и, уже в последнее время, дата-центров .
Область применения
Провод предназначен для подключения цепей освещения напряжением до 250В ~. Однако технические характеристики позволяют использовать и его для питания силовых цепей, например розеток. Допустимый ток кабеля зависит от его сечения, поэтому следует учесть, что максимальное поперечное сечение жил ПУГНП – до 6 мм2. Это надо учесть при расчете токовой нагрузки.
Как уже было сказано, данный проводник запрещен ПУЭ. Причин этому несколько:
- Производится по устаревшим ТУ с большими допусками по сечению. Кроме того номинальное сечение в одном месте провода не гарантирует то, что по всей его длине оно будет неизменным. Возможно, что в отдельных местах жила будет тоньше.
- Тонкая изоляция. Слой изоляции ПУГНП на жиле доходит до 0,3 мм в самом плохом случае, слой наружной – до 0,5 мм. Притом, что согласно ПУЭ минимальная толщина изоляции должна быть от 0,4 мм. Это приводит к лёгкой повреждаемости изолирующего слоя. При прокладке это стоит учитывать. Открытая прокладка, прокладка в земле или в воде нежелательна (скорее недопустима). Нужно использовать гофру, кабель-каналы или металлические трубы.
- Из-за тонкой изоляции возникает повышенная опасность возгорания проводки.

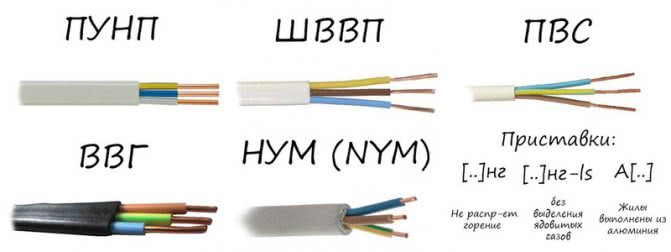

Однако, не смотря на запреты, часто данный проводник используют для временных линий. Для капитального ремонта проводки настоятельно рекомендуем присмотреться к другим кабелям. Чем можно заменить ПУГНП? Для качественной проводки можно использовать кабель ВВГ, ВВГнг или NYM – это его аналоги, которые не запрещенные ПУЭ.
ПУГНП кабель: назначение, маркировка
ПУГНП провод предназначен для прокладки осветительных сетей в закрытых помещениях, а также для подачи электрического тока к электробытовой технике и небольшим промышленным механизмам и агрегатам, где необходимая номинальная мощность составляет 250 В переменного тока. Согласно системе Госстандарта РФ, ПУГНП провод выпускается по ТУ 16К13-020-93 и имеет ряд основных характеристик и свою маркировку.
Расшифровка аббревиатуры:
- буква «А» вначале отсутствует, значит провод с медными жилами;
- первая буква «П»-провод;
- буквы «УН»-универсальное назначение;
- буква «Г» — гибкий;
- последняя буква «П» — плоский.
ПУГНП — это провод со скрученными медными жилами с оболочкой и изоляцией из пластиката ПВХ, плоский. Так как этот вид провода предназначен в основном для использования в быту, ТУ устанавливаются с ограничением необходимых требований по параметрам конструкции и электропроводности.
Этот провод имеет 2 или 3 жилы с поперечным сечением от 0, 35 до 6,0 мм2 и каждая из жил должна состоять не менее чем из 7 токопроводящих нитей. Цвет ПВХ оболочки преимущественно белый или натуральный, радиальная толщина-0,5 мм. Цвет изоляции всех жил должен быть различный. Обязательным является голубой для «нуль» и жёлто-зелёный для «земля». Минимальная толщина изоляции-0,3 мм.
Описание кабеля
Кабель ПУГНП может состоять из двух или трёх медных жил. Каждая из них имеет токопроводящие нити, которые плотно скручиваются между собой.
Минимальное количество таких нитей — семь. Каждая жила изолируется поливинилхлоридом толщиной в 0,3 мм и маркируется своим цветом. Двухжильный кабель имеет ноль, окрашенный в синий цвет. В трёхжильном проводе заземляющая жила окрашивается в жёлтый цвет (зачастую ещё наносится зелёная полоса). Также от разных производителей иногда встречаются и другие цвета, но каждая токопроводящая нить будет иметь собственный. Общая изоляция у провода составляет 0,5 мм. Её выполняют из белого поливинилхлорида.
Жила этого шнура способна проводить электрический ток, напряжение которого не превышает 250 вольт. Номинальная частота составляет 50 герц. Благодаря поперечному сечению, варьирующемуся от 0,75 до 4 квадратных миллиметров, можно подобрать провод практически для любых нужд.
Особенности применения
По действующим нормативным актам применять ПУГНП можно только в помещениях бытового или же промышленного назначения для подвода электропитания к приборам. Максимальные значения тока не должны превышать параметры проводника. Но довольно часто такой провод используют для прокладки силовой линии.
Технические условия, по которым создаётся этот шнур, позволяют производителям изменять площадь сечения в границах 30%. Это способствует снижению конечной стоимости кабеля за счёт уменьшения количества используемого материала. Когда потребитель приобретает провод ПУГНП с сечением в 2,5 мм, он на самом деле получает изделие в 2 мм. Неопытный человек вряд ли отличит качественную продукцию от плохой. При монтаже шнура в сеть, превышающую номинальную нагрузку, может возникнуть возгорание. Также такие провода не соответствуют нормативам по толщине изоляции. Настоящие стандарты подразумевают минимальный слой поливинилхлоридной оболочки в 0,4 мм.
Несмотря на все недочёты, полный запрет провод ПУГНП не получил. Любое изделие при стандартизации будет опасным, если его применять в неподходящих для этого условиях. Этот кабель можно использовать только в тех случаях, когда человек полностью уверен, что нагрузки не смогут спровоцировать воспламенение. Для повышения безопасности можно использовать гофрированную трубу.
Технические характеристики ПУГВ
У установочного провода подобного типа есть ряд важных характеристик:
- Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
- Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
- Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
- Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.
| Номинальное сечение (мм2) | Минимальное число проволок в жиле (шт.) | Наружный диаметр провода (мм) | Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20оС (Мом/км) |
| 0,5 | 7 | 2,0 | 39,6 |
| 0,75 | 7 | 2,2 | 25,5 |
| 1 | 7 | 2,3 | 21,8 |
| 1,5 | 7 | 2,8 | 14,0 |
| 2,0 | 15 | 3,1 | 9,97 |
| 2,5 | 19 | 3,5 | 8,05 |
| 4,0 | 19 | 4 | 4,89 |
| 6,0 | 19 | 4,6 | 3,11 |
| 10 | 49 | 6,3 | 2,0 |
| 16 | 49 | 7,5 | 1,21 |
| 25 | 77 | 9,9 | 0,809 |
| 35 | 105 | 10,9 | 0,551 |
| 50 | 144 | 13,3 | 0,394 |
| 70 | 210 | 15,5 | 0,277 |
| 95 | 285 | 17,6 | 0,203 |
| 120 | 360 | 19,5 | 0,162 |
| 150 | 444 | 21,2 | 0,129 |
| 185 | 555 | 23,8 | 0,104 |
| 240 | 760 | 27,1 | 0,0808 |
Таблица 1 – Зависимость параметров кабеля ПуГВ от числа проволок и их сечения.
- Электрическое сопротивление изоляции – данная характеристика испытывается при производстве. Кабель опускают вводу и подают напряжение в 2,5 кВ на протяжении 5 минут.
- Допустимый радиус изгиба – позволяет узнать, на сколько можно изгибать данный проводник. Эта характеристика проверяется после изготовления с последующим занесением информации в паспорт изделия.
- Рабочая температура – данный параметр отвечает за требование к температурному режиму, при котором возможна нормальная работа провода. Она находится в диапазоне от -50 до +70 градусов Цельсия. Также, стоит отметить, что кабель можно эксплуатировать при высокой влажности окружающей среды, но не более 98%.
Важно! Монтаж провода должен осуществляться при температуре не ниже -15 градусов, но лучше выполнять его установку при значениях выше 0
Состав
Провод ПуГВ является одножильным, и благодаря этому он имеет довольно простую конструкцию. Это проводник, в конструкцию которого входят несколько медных проволок. Должная гибкость провода при большом суммарном сечении достигается за счет скрученных между собой проволок меньшего сечения.
Из луженой медной проволоки изготавливаются жилы, а из поливинилхлоридного пластиката выполнена изоляция провода.
В зависимости от сечения кабеля, варьируется количество проволок. Провода с сечением от 0,5 мм2 до 35,0 мм2 в своём составе имеют минимум 7 штук проволок. Их количество определяется производителем, согласно техническому регламенту.
Цвет
Цветовая палитра изоляционной оболочки провода ПуГВ может быть различной, и его покрытие делается сплошным. Допускается окраска провода в виде 2 продольных полос различных цветов, располагающихся диаметральным способом. Для кабеля заземления используется желто-зеленый цвет, для фазного – коричневый, а для нулевого – синий
Важно! Обычно, цветная маркировка обсуждается при осуществлении заказа, однако, если отсутствуют какие-либо указания по данному поводу, то производитель оставляет за собой право на выбор собственной цветовой маркировки проводов
Цвета оболочки
Где применяется провод ПУГВ (назначение)?
Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью.
Характеристики провода ПуГВ позволяют использовать его во многих сферах. Допускается применение провода при монтаже линий освещения, электрических щитов, а также в качестве силовых проводников для стационарного подключения машин, механизмов станков и внутренних электроустановок. Благодаря его высокому классу гибкости очень удобно выполнять сборку и подключение схем в труднодоступных местах, внутри электронных устройств, для соединения силовых и сигнальных цепей.
Возможно производить монтажные работы, где размещение кабеля будет под слоями штукатурки, в кладке из кирпича или внутри бетона, при закрытом методе укладки.
Подходит для сборки схем внутри светильников и люстр, но при условии, что они не слишком нагреваются, и осветительные приборы не будут установлены в помещениях с повышенным температурным режимом. Для таких целей лучше использовать более термостойкие провода.
Возможно использовать проводник и при нестационарном монтаже электрического оборудования.
