Преимущества и недостатки алюминиевых проводов
Преимущества алюминиевых проводов
- Легкий вес: алюминий является более легким металлом, чем медь, что делает алюминиевые провода более удобными для установки.
- Низкая стоимость: алюминий является более дешевым металлом, чем медь, поэтому алюминиевые провода обычно стоят дешевле, чем их медные аналоги.
- Устойчивость к коррозии: алюминий не ржавеет, поэтому алюминиевые провода обладают длительным сроком службы и могут использоваться во влажных условиях.
- Хорошая проводимость: хотя проводимость алюминия ниже, чем у меди, сечение алюминиевого провода может быть увеличено для компенсации этой разницы.
- Удобство транспортировки: благодаря своему легкому весу, алюминиевые провода проще транспортировать и устанавливать.
Недостатки алюминиевых проводов
- Более высокое сопротивление: алюминиевые провода имеют более высокое сопротивление, чем медные провода, что может привести к потерям мощности и нагреву проводов.
- Более сложная установка: из-за меньшей прочности и гибкости, алюминиевые провода могут быть более сложными для установки, особенно при установке на больших расстояниях.
- Необходимость использования специальных соединительных элементов: из-за того, что алюминиевые провода имеют более высокое сопротивление и более низкую прочность, необходимо использовать специальные соединительные элементы, которые обеспечивают надежную связь между проводами.
- Более высокая чувствительность к окислению: алюминиевые провода могут быть более чувствительны к окислению, что может привести к ухудшению контакта и увеличению сопротивления.
- Необходимость большего сечения провода: из-за более высокого сопротивления, алюминиевые провода должны иметь большее сечение, чтобы обеспечить нормальную работоспособность.
Правила пользования алюминиевыми проводами
Правильное использование алюминиевых проводов имеет большое значение для обеспечения электрической безопасности и долговечности электроустановок. Ниже приведены некоторые правила, которые следует соблюдать при использовании алюминиевых проводов:
Проверка качества проводов
При покупке алюминиевых проводов необходимо убедиться в их качестве. Как правило, качественные провода соответствуют стандартам и имеют маркировку, указывающую на класс провода и его допустимые нагрузки. Также необходимо проверить внешний вид проводов и отсутствие механических повреждений.
Правильное подключение проводов
При подключении алюминиевых проводов следует использовать соединители и клеммы, предназначенные специально для этих проводов. Кроме того, необходимо соблюдать правильную последовательность подключения проводов и затягивать соединения достаточно крепко, но без излишнего напряжения.

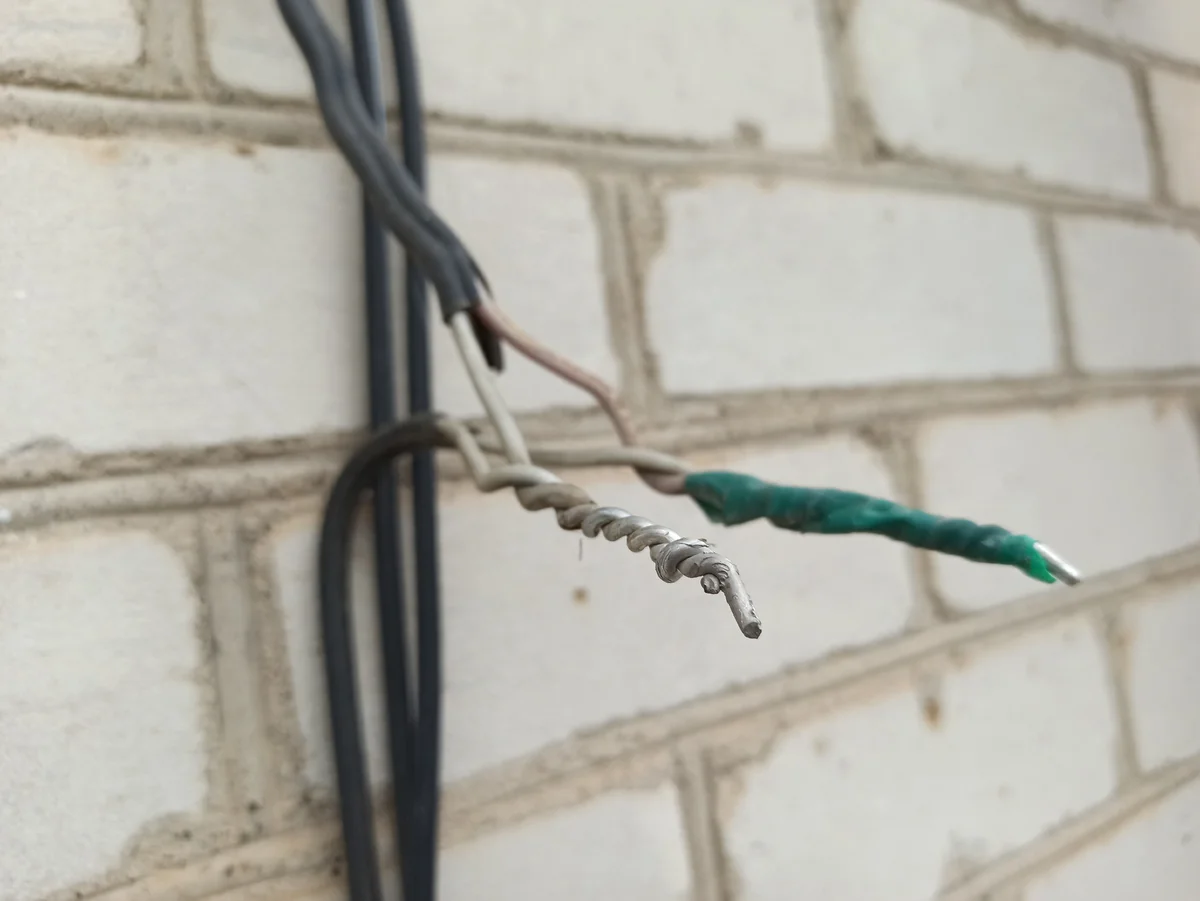

Использование алюминиевых проводов вместе с медными
При использовании алюминиевых проводов вместе с медными необходимо соблюдать правильную последовательность подключения и использовать специальные соединители для таких соединений.
Установка алюминиевых проводов в соответствии с требованиями
При установке алюминиевых проводов необходимо соблюдать требования к их монтажу, прописанные в схемах электропроводки и нормативных документах. Например, при укладке проводов необходимо соблюдать минимальный радиус изгиба, а также не допускать механических повреждений проводов.
Регулярная проверка проводов на исправность
Важно регулярно проверять алюминиевые провода на наличие механических повреждений, нагрева и окисления. При обнаружении каких-либо дефектов проводов, их необходимо заменить
Защита от коррозии
Алюминиевые провода подвержены коррозии, поэтому их необходимо защищать от воздействия влаги и агрессивных сред. Для этого можно использовать специальные средства. Алюминиевые провода могут подвергаться коррозии, особенно во влажных условиях. Используйте правильные защитные материалы, такие как изоляция и герметизирующие соединители, для защиты проводов от коррозии.
Обратите внимание на допустимые нагрузки
Как и все электрические проводники, алюминиевые провода имеют допустимые пределы нагрузки, которые должны быть соблюдены. Не перегружайте провод, используйте правильный сечение провода для задачи и не превышайте максимальный ток.
Соединения должны быть правильно выполнены
При использовании алюминиевых проводов важно правильно выполнить соединения, чтобы избежать коррозии и обеспечить безопасную и надежную работу системы. Используйте правильные соединительные элементы и инструменты для выполнения соединений и следуйте инструкциям производителя
Избегайте механических повреждений
Алюминиевые провода могут повредиться при изгибе, перетирании или других механических воздействиях. Провода должны быть установлены в безопасном месте, где они не подвергаются механическим повреждениям.
Aluminum Electrical Conductors
Очень хорошие электрические свойства алюминия сделали его очевидным выбором для применения в электротехнической промышленности, особенно в распределении электроэнергии, где он используется почти исключительно для воздушных линий электропередач и сборных шин. Первая крупная алюминиевая линия электропередачи была завершена в 1898 году в США: трехфазная линия протяженностью 46 миль для Standard Electric Company of California от Блю-Лейкс до Стоктона.

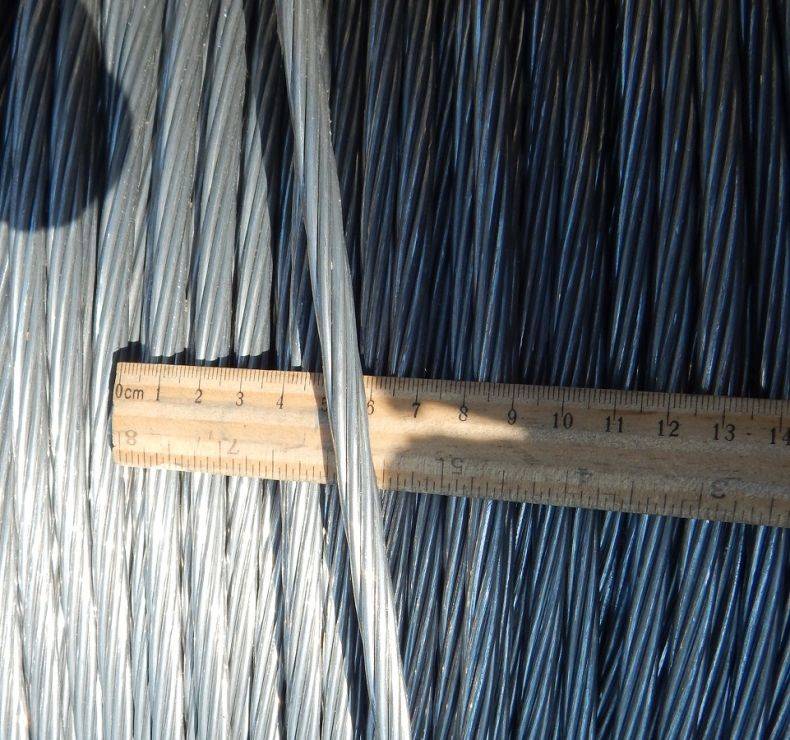

Позже его использование стало гораздо более распространенным, когда была обнаружена возможность армировать трос (обычно из сплава 1350) оцинкованной стальной проволокой, которая увеличивала пролеты без слишком большого провисания. Хотя этот продукт все еще используется, высокопрочные (сплав 6061) полностью алюминиевые многожильные кабели в настоящее время предпочтительны для некоторых линий, поскольку можно достичь более высокого натяжения линии, что может быть применено для увеличения расстояния между опорами или, альтернативно, для уменьшения их высоты (Fig. 2).
Fig. 2 – Применение алюминиевых проводов в США и Канаде
Алюминиевая проводка и ее преимущества
Сначала вам необходимо запомнить, что проводка из алюминия не считается прочной и качественной. Тем не менее именно этот вид проводки проведен в большинстве квартир или частных домов. К основным преимуществам этого изделия можно отнести:
- Легкость. По сравнению с другими видами проводов она обладает значительной легкостью.
- Стойкость к коррозии. Алюминий значительно меньше подвергается этому воздействию, чем другие виды металла.
Во время ее использования вам также необходимо помнить, что правила запрещают прокладку алюминиевой проводки с сечением меньше 16 мм. При окислении этот показатель окисляется и это скорее можно отнести к недостатку.
В последнее время алюминиевая проводка используется чаще всего в обширных силовых кабелях. Это связанно с тем, что изделие будет иметь небольшой вес. Также в этом случае вы сможете получить значительную экономию. Обычно алюминий используют в кабеле СИП. Для воздушной прокладки его можно считать наиболее оптимальным и подходящим. В новостройках это вид проводки не используют уже давно и это обусловлено рядом факторов.
Сравнение алюминиевых и медных проводов по техническим характеристикам
Для того, чтобы понять, чем отличается медь и алюминий, нужно рассмотреть и сравнить их технические характеристики.
Свойства проводников
Основными электрическими свойствами материала проводников являются их удельное электрическое сопротивление, теплопроводность и температурный коэффициент сопротивления. К механическим свойствам можно отнести вес, прочность, удлинение перед разрывом и срок службы в режиме нормальной работы.

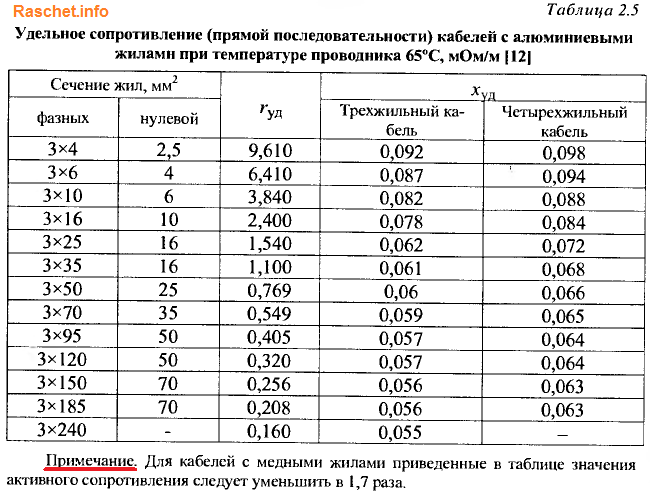

Удельное электрическое сопротивление
Удельное электрическое сопротивление – это способность материала оказывать сопротивление электрическому току при его протекании через проводник. Эта характеристика вычисляется по формуле:
Ρ = r⋅S/l,
где l – длина проводника, S – площадь поперечного сечения, r – сопротивление.
Для сравнения:
| Материал проводника | Удельное электрическое сопротивление, Ом·мм²/м |
|---|---|
| Медь | 0,0175 |
| Алюминий | 0,0300 |
Как видно из этой таблицы, у меди удельное сопротивление ниже и, соответственно, она меньше нагревается и лучше проводит электрический ток.
Теплопроводность
Теплопроводность – это свойство проводника, которое показывает количество тепла, которое проходит в единицу времени через слой вещества
Для расчёта электрического кабеля данная характеристика является достаточно важной, так как от неё зависит безопасная эксплуатация электропроводки. Чем выше теплопроводность материала, тем он меньше нагревается и лучше отдает лишнее тепло. Для сравнения:
Для сравнения:
| Материал проводника | Теплопроводность, Вт/(м·К) |
|---|---|
| Медь | 401 |
| Алюминий | 202—236 |
Температурный коэффициент сопротивления
При нагревании различных материалов их электропроводимость изменяется. Характеристикой, которая показывает это изменение называется температурным коэффициентом сопротивления (ТКС). Это значение выявляют с помощью специального измерителя ТКС и берут среднее значение этого коэффициента.
Для сравнения:
| Материал проводника | Температурный коэффициент сопротивления, 10-3/K |
|---|---|
| Медь | 4,0 |
| Алюминий | 4,3 |
Чем меньше температурный коэффициент сопротивления, тем большей стабильностью обладает проводник.
Вес и электропроводимость проводника
Медь намного тяжелее алюминия. Её плотность составляет 8900 кг/м³, а плотность алюминия 2700 кг/м³. Это означает, что проводник из меди будет тяжелее аналогичного по размеру алюминиевого провода в 3,4 раза.
Важно понимать, что электропроводимость меди более чем на 50% выше, чем у алюминия и, соответственно, чтобы проводник из алюминия мог провести такой же ток он должен быть больше медного на 50%. Поэтому эффективнее использовать медный проводник, чем кабель из алюминиевого материала. Поэтому эффективнее использовать медный проводник, чем кабель из алюминиевого материала
Поэтому эффективнее использовать медный проводник, чем кабель из алюминиевого материала.
Удлинение перед разрывом и прочность
Электрический кабель может работать в различных режимах и условиях эксплуатации, поэтому при выборе проводника очень важно учитывать его стойкость к механическим нагрузкам. Сопротивление на разрыв – характеристика, которая учитывает прочность материала и противодействие разрушающей нагрузке. Для сравнения:
Для сравнения:
| Материал проводника | Предел прочности на разрыв, кг/м² |
|---|---|
| Медь | 27 – 44,9 |
| Алюминий | 8 – 25 |
Исходя из анализа таблицы хорошо видно, что медь обладает высокой стойкостью к механическому воздействию и существенно превосходит алюминий по такой характеристике.
Срок службы
Срок службы электрической проводки зависит от условий эксплуатации и окружающей среды. Принято считать, что срок службы алюминиевого кабеля в нормальных условиях работы составляет 20-30 лет. В то же время медная проводка служит значительно дольше и срок её службы может достигать до 50 лет.
Недостатки алюминия
Данный материал имеет как плюсы, так и минусы, они рассмотрены в соответствии с отзывами:
Низкий уровень электропроводности алюминиевой проводки. Для этого материала данный показатель составляет 38*106 См/м. Если сравнивать с медными проводниками, то у них эта величина будет 59,5*106 См/м. В результате этого последние кабели с диаметром 1 мм2 смогут пропускать практически в два раза больше тока, чем алюминиевые изделия.
Низкая гибкость проводников. Из-за этого применение алюминиевых кабелей не допускается в местах, где провода будут подвержены многократным изгибам. Чтобы максимально обеспечить целостность изделия, маршрут его укладки должен быть прямым
Важно, чтобы в процессе использования проводник минимально подвергался различным механическим воздействиям.
Алюминиевые кабели характеризуются пониженным свойством текучести. Из-за постоянных механических и тепловых воздействий такой проводник со временем потеряет форму
В результате это отрицательно отразится на месте скрутки и контактных соединениях.
Пользователь Владислав Резанов рассказал о квартирной электропроводке из меди и алюминия, а также о недостатках обоих материалов.
Почему алюминий
Проводники из алюминия хотя и не обладают высокими эксплуатационными характеристиками, зато они:
- дешевые, по сравнению с медью;
- имеют малый вес. Так, алюминиевый провод в 3 раза легче медного;
- универсальные в применении — диапазон рабочих температур достаточно широк от –50 ⁰С до +50 ⁰С;
- стойкие к высокой влажности — до 98%;
- стойкие к коррозионным повреждениям. Хотя и здесь кроются нюансы: поверхность любого алюминиевого изделия на воздухе моментально поддается окислению и ее сразу же покрывает пленочка, защищающая провод от дальнейшего окисления.
Казалось бы продукцию из алюминия применять выгоднее, чем медную. Но она обладает и рядом отрицательных качеств. Так, недостатками проводников из алюминия считаются низкий показатель механической прочности материала, а соединение таких проводов вызывает проблемы в прохождении тока по ним. Кроме того:
- удельная проводимость алюминия не достаточно высокая — 0.0271 Ом×мм²/м;
- алюминий подвержен окислению, а его пленка, которая появляется после него, плохо проводит электрический ток. Но и здесь скрывается подвох: эта пленочка состоит из частиц верхнего слоя самого проводника, которая отделяется от общей структуры и тем самым уменьшает его диаметр. В результате этого увеличивается первоначальное сопротивление, характерное для алюминиевого провода;
- по причине повышения сопротивления пленки на алюминиевой проводке в местах, где соединяются отдельные ее части, увеличивается переходное сопротивление, из-за чего проводка нагревается. Поэтому если срок службы используемых алюминиевых проводов превышен, то это может привести к возгоранию;
- алюминий не эластичен и очень хрупкий. Причем хрупкость увеличивается после перегревания.
Применять алюминиевые провода или медные — зависит от задач и приоритетов.
Пайка и сварка
Пайка проводов позволяет получить довольно качественное и неразъемное соединение. Однако, при соединении алюминиевых проводов, следует помнить о наличии на них оксидной пленки, из-за которой будет не слишком хорошо держаться припой.
Чтобы не допустить возникновения такого дефекта, нужно следовать определенной последовательности действий:
- Соединяемые участки проводов обрабатывают специальным флюсом, который снимает оксидную пленку с поверхности.
- Припоем обрабатывают как можно более тщательно, чтобы у него была наибольшая площадь соприкосновения с проводами.
- Когда участок соединения остынет, его желательно обработать наждачной бумагой, чтобы убрать острые края, которые могут повредить изоляционный слой.
- Провода в обязательном порядке изолируют.
Пайка требует наличия определенных навыков.
Следует сказать, что у этого метода есть несколько отрицательных моментов:
- Его приходится изолировать.
- Сам метод достаточно сложен, особенно, если приходится пропаивать провода под потолком, стоя на стремянке.
- Если в процессе работы была допущена ошибка, то исправить ее будет довольно проблематично.
- На работу уходит большое количество времени.
Сварка чем-то напоминает пайку проводов, но выполняется она значительно быстрее. Для того, чтобы получить качественное соединение, электрод подносится к участку соединения всего лишь на 1-2 секунды. Оба конца провода предварительно обрабатывают флюсом для удаления оксидной пленки.
После завершения сварочного процесса, скрутки проходят специальным растворителем и покрываются лаком. В результате получается качественное соединение, которое может прослужить в течение длительного периода времени, так как такой способ позволяет не допустить возникновения перегрева. Соответственно, такой участок нужно будет изолировать.
Преимущества использования алюминиевых проводов
- Экономия материала: алюминиевые провода в сравнении с медными имеют меньшую массу, что позволяет сократить затраты при строительстве и эксплуатации электрических сетей.
- Повышенная проводимость: алюминий является хорошим проводником электричества, поэтому даже при меньшей массе у алюминиевых проводов хорошие показатели электрической проводимости.
- Устойчивость к коррозии: алюминий обладает хорошей устойчивостью к окислению и коррозии, что позволяет ему использоваться во влажных и агрессивных условиях.
- Простота монтажа: алюминиевые провода легче и удобнее монтировать благодаря их меньшей массе и легкости обработки.
- Низкая стоимость: алюминий является более доступным по сравнению с медью, поэтому использование алюминиевых проводов позволяет снизить стоимость проектов электроснабжения.
- Более безопасная эксплуатация: алюминиевые провода обладают хорошей термоустойчивостью и снижают риск возгорания.
- Экологическая природа: алюминий является экологически чистым материалом, который можно 100% восстановить и переработать, что способствует сохранению окружающей среды.
Использование алюминиевых проводов представляет собой надежное и эффективное решение для создания электрических сетей, обладающих множеством преимуществ. Они являются экономически выгодным вариантом и обеспечивают надежную и безопасную передачу электроэнергии.
Соединение через болт и стальные шайбы
Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.
Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.
Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.
Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.
Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.
Без нее контакт со временем ослабнет.
Особо нужно отметить, что не рекомендуется использовать оцинкованные болты или шайбы.
Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.
Вот таблица таких потенциалов.
Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.
Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.
И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.
Последствия себя не заставят ждать через очень короткое время.
Алюминиевый кабель и его применение в аудио- и видеотехнике
Алюминиевый кабель широко используется в аудио- и видеотехнике благодаря своим уникальным свойствам. Он обладает высокой электропроводностью и хорошей гибкостью, что позволяет использовать его для передачи аудио- и видеосигналов с минимальными потерями и искажениями.
Алюминиевый кабель часто используется для создания акустических систем, аудиоусилителей и даже виниловых проигрывателей
Он обеспечивает отличное качество звука и минимизирует электрические помехи и шумы, что особенно важно для истинных аудиофилов
Видеоинженеры и производители телевизионного оборудования также широко применяют алюминиевый кабель. Он обеспечивает стабильную передачу видеосигналов без искажений и потерь качества изображения. Благодаря своей гибкости и надежности, алюминиевый кабель позволяет создавать компактные и эффективные системы видеозаписи и вещания.
Кроме того, алюминиевый кабель применяется во многих других областях аудио- и видеотехники. Он используется для связи различных устройств, таких как микрофоны, наушники, видеокамеры и поверхностные звуковые волны (СЗВ). Алюминиевый кабель также находит применение в производстве профессионального аудио- и видеооборудования, такого как студийные микшеры, звуковые системы и телевизионные студии.
В заключение, алюминиевый кабель является незаменимым элементом в аудио- и видеотехнике. Благодаря своим уникальным характеристикам, он обеспечивает высокое качество передачи звука и изображения, минимизируя потери и искажения. Независимо от того, будут ли использоваться для создания мощных звуковых систем или профессионального видеооборудования, алюминиевый кабель всегда будет надежным и эффективным предложением.
Свойства алюминиевой проводки
Алюминиевая проводка устойчива к механическим воздействиям
Алюминий – не лучший вариант для проводки в помещениях, однако материал обладает несколькими преимуществами в сравнении с аналогами. Речь идет о малом весе, который значительно упрощает монтажные работы при условии, что требуется большое количество кабеля из алюминия. Стоимость ниже в сравнении с медью. Эти два основных достоинства стали решающими при выборе разновидностей проводки во время строительства сооружений в СССР.
Еще немаловажная особенность материала – устойчивость к коррозии. Однако алюминий сильно окисляется при взаимодействии с воздухом. В результате образуется пленка, которая служит защитой от дальнейшего повреждения проводки. Эта пленка имеет плохую проводимость, что можно отнести к еще одному недостатку.
- При окислении медь не утрачивает свои токопроводящие свойства.
- Обладает большим эксплуатационным сроком.
- Материал более устойчивый к механическим воздействиям, например, сгибания, скручивания и т.д.
При окислении пленки образуются в обоих случаях, но каждой присущи разные токопроводящие свойства.
Текучесть алюминия
Алюминий в несколько раз мягче меди
Прежде всего, нужно знать о физических и химических особенностях алюминия. Вещество относится к группе текучих металлов, оно в несколько раз мягче меди. Это весомый недостаток, поскольку у домовладельцев появляется потребность регулярно проверять и при необходимости перетягивать все винтовые контактные места, например, в розетках, автоматах и клеммниках. Это очень неудобно, если в доме 10 и более розеток, которые нужно раз в полгода разбирать, подтягивать и монтировать на прежнее место.
Гибкость и хрупкость
Вторая особенность алюминиевых жил – это ломкость и хрупкость. Если перегнуть их несколько раз, они без особых усилий обломаются. Чтобы деформировать медь, нужно приложить немало усилий.
Подключение алюминия к автоматам
Алюминий и медь не совместимы гальванически
Третья особенность материала – контакты коммутационной аппаратуры. У УЗО, выключателей, реле напряжений, контакторов, клеммных колодок и пускателей их изначально изготовляют из меди или латуни.
Если напрямую подсоединить контакты латунь-алюминий = медь-алюминий, образуется гальваническая пара, сопровождающаяся сильным нагреванием места соединения и образование окислов.

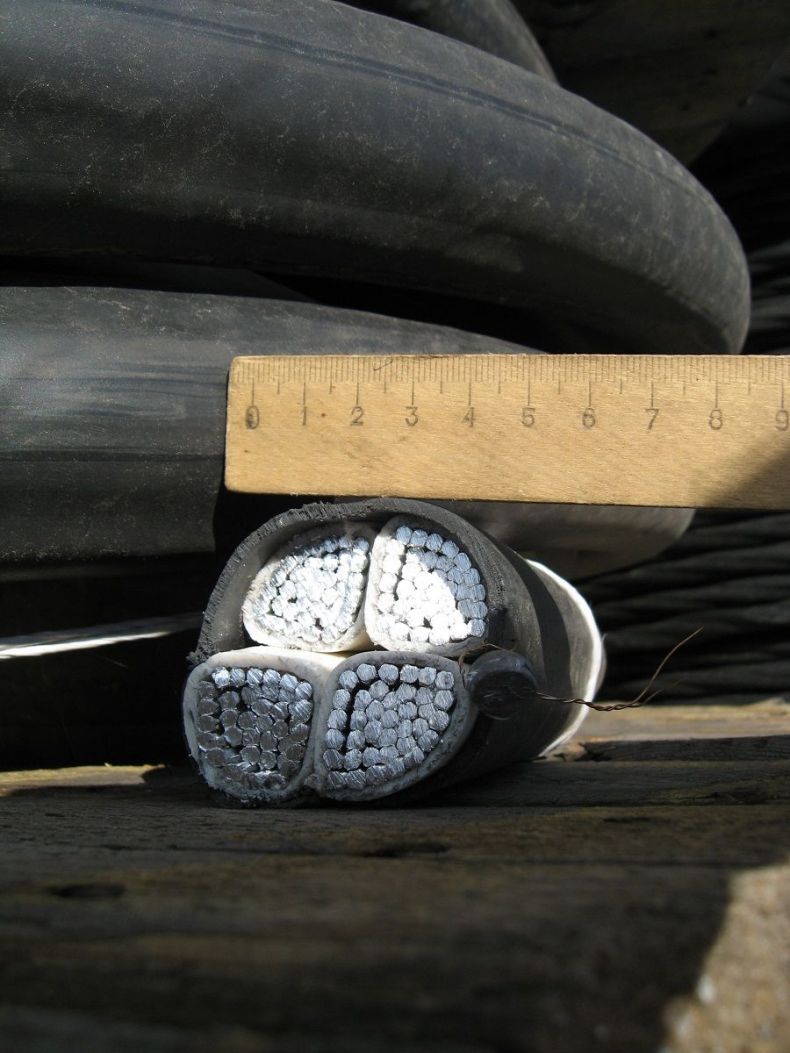

Сечение жил

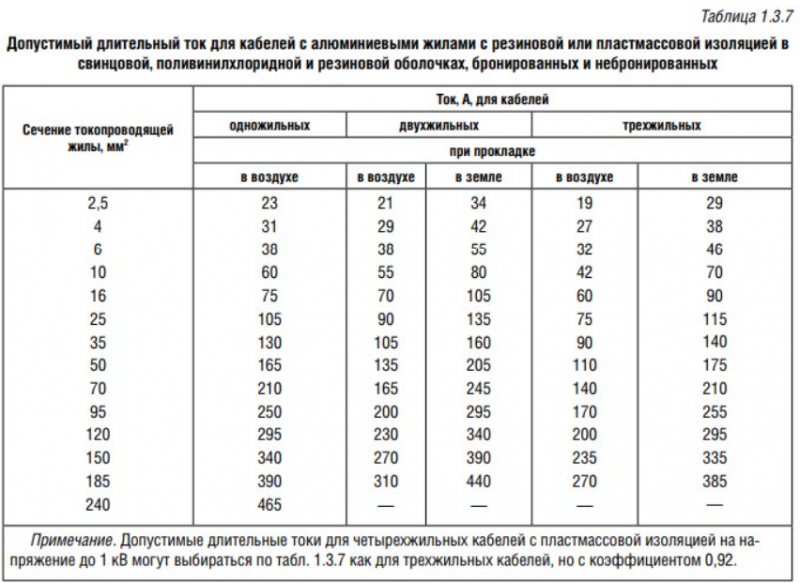

Еще одна особенность алюминиевой проводки – потребность увеличивать сечение жил проводки. Если раньше было достаточно применять кабеля с медными жилами размера 2,5 мм.кв, теперь есть необходимость укладывать не менее 4 мм.кв.
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В – медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
| № | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | |||||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | ||||
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | |||||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | ||||||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | |||||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | |||||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | |||||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | |||||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | |||||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | |||||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | |||||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 | |||
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 | |||
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 | |||
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 | |||
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | |||||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | |||||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | |||||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | ||||||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | ||||
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | ||||
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | ||||
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | |||||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | |||||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | |||||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | |||||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | |||||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | ||||||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | ||||
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 | |||
| 29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | |||||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | |||||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | |||||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | ||||||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | |||||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | |||||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | |||||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | ||||
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 | |||
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | |||||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | ||||
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | ||||
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | ||||
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | ||||
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | |||||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | |||||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | ||||||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | ||||||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | ||||||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | ||||||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | |||||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | |||||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | |||||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | |||||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | |||||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | |||||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | |||||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | |||||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | |||||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | |||||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | |||||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | |||||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | |||||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | |||||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | |||||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | |||||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | |||||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
Какие провода лучше: медные или алюминиевые?
Вопрос из темы на форуме: Я пригласил электрика для обновления ввода электричества в дом. Он начал настаивать, что повод к дому надо делать только медным проводом, доказывая что это обязательное требование. Я пока отказался от его услуг. Подскажите, обязательно ли его требование? И еще: какой провод лучше: медный или алюминиевый?
Вистр Такого обязательного требования смены алюминиевых проводов на медные, пока нигде нет. Есть только рекомендации. Скорее всего, это личная инициатива самого электрика. Т.к. медные провода значительно дороже алюминиевых. Наверное, электрик мог иметь какую-то свою личную выгоду. Теперь о том, какой провод лучше: медный или алюминиевый… Медь по своим электротехническим характеристикам лучше алюминия, т.е. ее сопротивление почти в полтора раза меньше алюминия. Другими словами: при одинаковом диаметре провода, медный провод может пропускать в полтора раза больше тока не нагреваясь. Но какая Вам существенная разница, если примените алюминиевый провод чуть большего сечения? Кроме того, у меди есть очень нехорошее качество: она со временем сильно окисляется. Поэтому, надежность контактов быстро падает. Это приводить к нагреванию провода около контактного узла. Соответственно, изоляция начинает плавится и может возникнуть короткое замыкание. Если Вы все-таки решили использовать медные провода, то их концы надо хорошо зачищать и залуживать. Также надо просмотреть все крепежные элементы контактов. Желательно, чтобы они были либо латунные, либо бронзовые.
liqerr Сегодня профессионалы предпочитают медь. Почему? На открытом воздухе алюминий быстро окисляется образуя окисную пленку практически не проводящую электрический ток. Алюминий хрупкий, локий материал — несколько раз согнули и он сломался. При длительной эксплуатации он рассыпается буквально в порошек. Медь тоже окисляется, но ее окисел является токопроводящим т.о. она не теряет свох электропроводящих свйств. Устойчива к кручению, изгибу и т. п. Да она дороже. Но тут экономить не стоит — помните скупой платит дважды!
Vlad128 Электрик прав. Непосредственное соединение деталей из меди (латуни) с алюминием вызывает быстрое разрушение последнего из-за контактной коррозии. Поэтому в старых вилках, розетках и выключателях контакты для алюминиевого провода изготавливались из оцинкованного железа. Сейчас подобные электротехнические изделия практически не применяются. Остаётся один вариант: кабель с медной жилой.
Олег40 Моя алюминиевая проводка служит лет30 без нареканий и даже несмотря на ремонты я её не менял на медь. Минус только в ломкости. За этот период времени приходилось пару раз менять выключатели и розетки. Провод иногда ломался, но так — как в коробке оставлен запас, то это не есть проблемой. Это скорее модная тенденция такая и некоторые преимущества в монтаже. Если ставить алюминий — большой бедой это не будет, важнее с сечением не ошибиться.
jeck На самом деле есть правила и нормы которые нужно соблюдать. Ввод в дом у нас регламентируются ПУЭ, глава 2.1 говорит нам о вводе и о проводке в домах, глава 2.4 — там про ВЛ и вводы в дом, таблица 2.4.2 — здесь приведены нормы кабелей и их сечений какие можно использовать на ввод, для алюминия свои нормы для меди свои, так же многое зависит от расстояния от опоры до дома.
vladislavus У меди сопротивление действительно меньше, чем у алюминия и она хорошо выдерживает большие нагрузки. Алюминий же является более хрупким материалом и я сам на этом «горел».
по материалам форума
