Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Требования ГОСТ Р 50571.5.52 к наружным электропроводкам

Стандарт ГОСТ Р 50571.5.52-2011. «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» за небольшим исключением устанавливает требования к электроповодкам без их разделения на внутренние и наружные.

Можно выделить наиболее важные требования, которые относятся, в том числе, и к наружным электроустановкам.

В соответствии с 521.6 ГОСТ Р 50571.5.52:

— системы электропроводок в трубах должны соответствовать МЭК 61386 (В России действует ГОСТ Р МЭК 61386.1-2014 Трубные системы для прокладки кабелей. Часть 1. Общие требования);

— системы электропроводок в кабельных или специальных кабельных коробах — МЭК 61084 (ГОСТ Р МЭК 61084-1-2007 Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования);

— системы электропроводок на кабельных лотках и кабельных лестницах — МЭК 61537 (ГОСТ Р 52868-2007 Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний).

Глава 522 ГОСТ Р 50571.5.52 «Монтаж электропроводок по условиям внешних воздействий» содержит важные требования, касающиеся защите электропроводок от влаги, растягивающего усилия на вертикальных участках трассы от собственного веса, смещений конструкций зданий и других механических воздействий.

В главе 527.1 ГОСТ Р 50571.5.52 «Меры безопасности в пределах отдельного помещения, ограниченного в пожарном отношении» содержатся указания, каким стандартам должны удовлетворять материалы, классифицированные как негорючие, что бы их можно было применять без специальных мер предосторожности. Следует иметь ввиду, что если часть электропроводки находится внутри здания (например, в случае подключения щитка архитектурного освещения фасада к ВРУ здания), то все кабели, проложенные в здании до выхода их на фасад должны удовлетворять требованиям главы 527.1, так же, как и требованиям других нормативных документов, относящиеся к электроустановкам зданий

В этом случае все кабели, проложенные в здании до первой ответвительной коробки, расположенной на фасаде, должны удовлетворять требованиям ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»

Следует иметь ввиду, что если часть электропроводки находится внутри здания (например, в случае подключения щитка архитектурного освещения фасада к ВРУ здания), то все кабели, проложенные в здании до выхода их на фасад должны удовлетворять требованиям главы 527.1, так же, как и требованиям других нормативных документов, относящиеся к электроустановкам зданий. В этом случае все кабели, проложенные в здании до первой ответвительной коробки, расположенной на фасаде, должны удовлетворять требованиям ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Читайте так же: Головочный станок для монтажа труб цинк

Глава 527.2 ГОСТ Р 50571.5.52 «Уплотнение проходов электропроводок» содержит требования, которые следует выполнять в случае вывода кабелей из помещения на фасад здания, а также по уплотнениям электропроводок, проложенных в трубах и коробах.

В главе 528 ГОСТ Р 50571.5.52 «Сближение электропроводок с другими инженерными сетями» установлены требования к выполнению электропроводок в непосредственной близости от различных инженерных коммуникаций.

Непосредственно к наружным электропроводкам относится часть требований приложения F. Здесь приведены характеристики для труб согласно классификации по МЭК 61386 (в России действует ГОСТ Р МЭК 61386.1-2014). Для наружных электропроводок рекомендовано использовать трубы, имеющие параметры «Степень сопротивления сжатию» и «Степень сопротивления удару» не ниже класса 3 (средняя) по ГОСТ Р МЭК 61386.1. В соответствии с требованиями 6.1 ГОСТ Р МЭК 61386.1 трубы по указанным выше параметрам разделяются на: класс 1 – очень легкая, класс 2 – легкая, класс 3 – средняя, класс 4 – тяжелая, класс 5 – очень тяжелая).

При этом в приложении F стандарта ГОСТ Р 50571.5.52 нет разделения труб на металлические и неметаллические, а указаны только механические свойства трубы.

Что такое греющей кабель для кровли или водосточной системы?

Система обогрева крыши представляет собой кабель, предназначенный для растапливания льда и снежных масс, которые имеют свойство скапливаться на крыше, особенно в зимнее время. Такое устройство позволяет отказаться от физической очистки крыш — зачастую очень сложного и травмоопасного процесса. Скапливающиеся на поверхности крыши, а также в водосточных трубах, лотках и желобах атмосферные осадки тают под действием нагревательной системы и естественным образом удаляются с крыши.

В вопросе устройства греющего кабеля крайне важно соблюдать технологию работ, которая будет описана позже. Ошибки могут привести к тому, что снег и лёд не растают полностью или же талая вода замёрзнет повторно

Во избежание подобных ошибок крепление кабеля может осуществляться лишь на конкретные элементы крыши, такие как края карнизов, ендовы, желоба, воронки и лотки водостоков, капельники и некоторые другие конструкции.

В состав системы обогрева водостоков входит несколько структурно важных составных элементов. Среди них:

Кабель — основной элемент системы обогрева, может быть резистивным и саморегулирующимся;
Крепления — в их качестве применяются зажимы, монтажная лента, трос (или же цепь) и саморезы;
Система управления обогрева — установка, включающая в себя шкаф управления, оборудованный датчиками температуры и влажности, а также терморегуляторами и выполняющий предохранительную функцию;
Система питания — установка, представляющая собой провод, площадь поперечного сечения которого зависит от такого показателя, как мощность стартового тока.

Обогрев водостоков греющим кабелем

Водосточная система кровли состоит из водосборных лотков, водосточных труб и ливневой канализации и может быть самостоятельным объектом обогрева (без края кровли). Это возможно в случае, когда конфигурация кровли позволяет избежать значительного скопления снежных масс и льда (достаточно крутой скат, хорошая теплоизоляция и т.д.).

Система антиобледенения препятствует засорам водостоков льдом, образованным в результате подтаивания снега на скатах кровли и в водосборных лотках, продлевая срок службы объекта.

Кроме того для антиоблединительных систем используется только кабель с защитной оплеткой (экраном), чтобы исключить механические повреждения.

Греющий кабель
Крепления
Система управления
Система питания

При проектировании обогрева водосточной системы кровли учитывается общая длина водосборных лотков/желобов, водосточных труб и количество других элементов (воронок, капельников, водометов). Исходя из этого определяется общая мощность и подбирается система управления обогревом.

Состав системы обогрева водостоков

Саморегулирующийся кабель

Резистивный или саморегулирующийся. Резистивный кабель дешевле, он продается готовыми секциями определенной общей мощности, которая напрямую зависит от его длины. Саморегулирующийся греющий кабель нарезается секциями любой длины, не боится перегрева и может использоваться даже без терморегулятора (если подключено не более 1 линии обогрева).

Крепления для греющего кабеля

Для монтажа системы обогрева в лотках и водостоках используется перфорированная монтажная лента, зажимы (в зависимости от количества ниток кабеля), трос или цепь для прокладки кабеля в водосточной трубе, а также саморезы.

Система управления обогрева

Система представлена чаще всего шкафом управления, выполняющего защитную функцию. Применение шкафа управления позволяет системе работать в автоматическом режиме при помощи датчиков температуры и терморегуляторов. В системах мощностью менее 1,5 кВт может быть применен только терморегулятор с датчиками температуры и влажности, но для большей надежности систему оснащают автоматами дифференциальной защиты.

Система питания

Сечение питающего провода определяется мощностью системы в момент старта (стартовым током).

Режим работы системы обогрева водостока

Задача системы обогрева водостока – препятствие замерзанию воды и скоплению льда в водосборных лотках и водосточных трубах. Режим работы настраивается таким образом, чтобы снег стаивал по мере выпадения. Схематично это можно изобразить так:

Система управления настраивается таким образом, чтобы обеспечивать работу греющего кабеля в диапазоне -15°С…+5°С. В этом диапазоне температур наиболее вероятно выпадение осадков и стаивание происходит эффективнее .

При температуре меньше -15°С работа системы не целесообразна, так как во первых – в мороз снегопады маловероятны, а во вторых при низких температурах мощность кабеля будет недостаточной для отведения талой воды. В этом случае подтаеный снег будет заледеневать, закупоривая водосточные трубы.
В диапазоне -15°С…+5°С система включается и происходит стаивание снега. Датчики температуры устанавливаются на северной стороне здания.
При температуре выше +5°С система отключается.

Выбор мощности саморегулирующегося греющего кабеля для водостока

В южных регионах возможно использование греющего кабеля 24 Вт/м , так как при отсутствии суровых морозов этой мощности достаточно для прогрева системы и успешного стаивания снега в водостоках.

Расчет длины греющего кабеля для водостоков

При расчетах учитывается длина всех обогреваемых водосточных труб и водосборных лотков, а также наличие дополнительных элементов (воронок, капельников, водометов и так далее). Исходя из принципов приведенных выше расчитывается общая длина кабеля, необходимого для системы обогрева.

общая длина пластиковых желобов диаметром 150мм – 54м, общая длина 4 пластиковых водосточных труб высотой 6м диаметром 150 – 36м. Укладываем кабель в водосборных лотках в 2 нитки, и в 1 нитку в водосточных трубах- получаем 108м+36м=144м греющего кабеля мощностью 30Вт/м.

Кроме того закладываем дополнительную длину для усиления нижней части водосточной трубы, прибавляя на каждый водосток по 1-1,5м греющего кабеля.

При расчетах системы необходимо учитывать максимальную длину секции греющего кабеля.

Для греющего кабеля 30 Вт/м с экраном – максимальная длина секции – 75м. Для греющего кабеля 40 Вт/м с экраном – максимальная длина секции – 55м.

Исходя из максимальной длины рассчитывается количество отрезков кабеля, и далее подбираются комплектующие (соединительные коробки, комплекты для муфтирования, крепления и элементы управления).

Допускается ли электромонтаж воздушной линии электропередач над крышей жилого частного дома?

Татьяна Подскажите, допускается ли монтаж воздушной линии электропередач таким образом, чтобы провода проходили над крышей жилого частного дома (1,5 м от крыши до проводов)? Если нет, то, какие меры нам принять и за чей счет производится перемонтаж?

Ответ: Допускается прохождение воздушных линий электропередач с изолированными проводами над крышами зданий и сооружений с расстоянием от них до проводов не менее 2,5 метров. Прохождение воздушной линии электропередач с неизолированными проводами над зданиями и сооружениями запрещено. Запрещено прокладывать воздушные линии электропередач через частную собственность без согласия собственника, если собственник не приобрёл участок с обременением.

Если ВЛ проложена с нарушениями, то все электромонтажные работы, связанные с переносом воздушной линии электропередач, производятся за счёт собственника воздушной линии электропередач.

ПУЭ-7 2.4.57 Расстояние по горизонтали от СИП при наибольшем их отклонении до элементов зданий и сооружений должно быть не менее: 1,0 м — до балконов, террас и окон; 0,2 м — до глухих стен зданий, сооружений. Допускается прохождение ВЛИ и ВЛ с изолированными проводами над крышами зданий и сооружениями (кроме оговоренных в гл. 7.3 и 7.4), при этом расстояние от них до проводов по вертикали должно быть не менее 2,5 м.

2.4.58 Расстояние по горизонтали от проводов ВЛ при наибольшем их отклонении до зданий и сооружений должно быть не менее: 1,5 м — до балконов, террас и окон; 1,0 м — до глухих стен. Прохождение ВЛ с неизолированными проводами над зданиями и сооружениями не допускается.

Прочая и полезная информация

Варианты устройства проходок для кровли

Сегодня производители изготавливают узлы прохода самых разных видов:

оснащенные клапаном;
без клапанов;
оснащенные утеплителем;
без утеплителя;
оснащенные технологией, управляющей открытием и закрытием клапанов.

Узлы, которые имеют в своей конструкции ручное управление, принято применять там, где регулярно использовать многочисленные режимы вентиляции нет необходимости. В состав узла с ручным управлением входят:

портяное полотно;
противовес;
тросик;
сектор управления.

Осуществлять управление клапаном помогает особый механизм, который регулирует положение клапана посредством двух основных команд – «открыто» и «закрыто». Изготовителями для создания проходок для кровли применяется черный лист из металла, толщина которого не превышает 2 миллиметра, а также лист из нержавеющей стали, имеющий толщину от 0,5 до 0,8 миллиметра. Производство проходного узла может также осуществляться на основе оцинкованной стали наряду с утеплителем, который чаще всего представлен слоем минеральной ваты толщиной в 50 миллиметров. Такой вариант предполагает устройство в системе зонтов или дефлекторов, обработанных цинком. При установке на узел вентилятора его внутреннее устройство может быть представлено перфорированной сталью и оснащено проводящими электричество трубками из пластика. При таком способе монтажа узел прохода будет выполнять еще и звукоизоляционную функцию.

Нормы и правила прокладки кабеля

Прокладка кабеля по кровле здания является ответственной и важной задачей. Для обеспечения безопасности и эффективного функционирования кабельной системы необходимо соблюдать некоторые нормы и правила prilozhit allmax f 90-rip pr 2021года

1. Выбор типа кабеля

Перед началом прокладки кабеля важно правильно выбрать его тип, учитывая характеристики среды, в которой он будет использоваться, и требования к пропускной способности. Также необходимо учитывать допустимую нагрузку на кабель, его защиту от механических воздействий и влияния внешних факторов, таких как влага и высокая температура

2. Рассчитывать длину кабеля

Перед прокладкой кабеля по кровле здания необходимо точно рассчитать его длину с учетом особенностей здания и расположения необходимых точек подключения. Это позволит избежать излишней длины кабеля и избыточных затрат.

3. Учитывать требования к безопасности

При прокладке кабеля по кровле здания необходимо учитывать требования к безопасности, особенно если кровля имеет неэксплуатируемую площадку. Кабель должен быть надежно закреплен и защищен от попадания влаги и повреждений. Также необходимо соблюдать правила пожарной безопасности и предусмотреть возможность проведения регулярных проверок и обслуживания кабельной системы.

4. Закреплять кабель правильно

Кабель должен быть закреплен надежно и безопасно. Для этого часто применяют специальные закрепительные элементы, такие как клеммные ленты, скобы или универсальные зажимы. Кабель должен быть закреплен таким образом, чтобы он не провисал и не повреждался при движении или ремонте.

5. Обеспечивать отводы и заглушки

При прокладке кабеля по кровле здания необходимо обеспечить отводы и заглушки для защиты от попадания влаги и пыли. Отводы должны быть выполнены с уклоном, чтобы предотвратить скапливание воды на проводнике. Заглушки необходимо установить на открытые концы кабеля, чтобы защитить его от пыли и попадания влаги.

6. Документировать прокладку кабеля

Важно документировать прокладку кабеля по кровле здания, включая точное расположение кабеля, его длину, тип и цвет проводов. Это поможет упростить возможный ремонт или обслуживание кабельной системы в будущем, а также предоставит информацию о проложенных кабелях при наличии необходимости подключения нового оборудования

Соблюдение норм и правил прокладки кабеля по кровле здания важно для обеспечения безопасности и эффективного функционирования кабельной системы. Правильно прокладывать кабель — значит обеспечивать надежное и безопасное соединение между различными устройствами и оборудованием

Прокладка кабеля по фасаду здания

Компания «Промальпстрой», с 1999 г. работающая на рынке промышленного альпинизма, предлагает своим клиентам выполнение различных высотно-монтажных работ. Нашими сотрудниками выполняется отделка фасада, подъем грузов, клининговые работы, прокладка кабелей по фасаду здания, ремонт кровель и др. Заказывайте услуги по тел. (495) 662-67-85.

Согласно Правилам устройства электроустановок, п. 2.3.15., прокладка кабельных линий должна быть такой, чтобы в дальнейшем избежать возникновения опасных механических напряжений и повреждений.

Прокладка кабеля методом промышленного альпинизма Скрытый монтаж кабеля в металлическом коробе Способ установки кабельных линий зависит от конструкции зданий

Обычно кабель монтируют наружным (с помощь скоб) или скрытым способом (в штрабах или в металлических коробах). Лучшая защита кабеля – его прокладка по фасаду здания в коробах. Если защита кабеля от механических повреждений не нужна, то его можно проложить в гофротрубе ПВХ с креплением скобами к стене или тросу. Способ монтажа кабеля зависит от конструкции и архитектурных особенностей фасада здания. Например, прокладка кабеля за вентилируемым фасадом предусматривает скрытую установку в стальной трубе и последующее крепление к конструкции.

Прокладка абонентского кабеля связи по фасаду здания должна выполняться в соответствии с требованиями Инструкции по проектированию систем связи РМ-2798. Монтаж кабеля рекомендуется осуществлять скрытым способом, в штрабах и углублениях.

Цены на услуги по прокладке кабеля по фасаду

Вид работ	Ед. изм.	Цена, руб.
Прокладка электрокабеля открытым способомКабель крепится к фасаду клипсами	п. м	от 100
Прокладка электрокабеля закрытым способомКабель укладывается в гофру или короб, затем крепится к фасаду	п. м	от 120

Заметки заказчику

Мы успешно занимаемся утеплением фасадов, прокладкой кабеля, герметизацией окон, отделкой фасадов, а также другими высотными работами на территории Москвы и Московской области.
Производим работы за наличный и безналичный расчет.
Принимаем заказы от частных лиц и организаций.
Владеем всеми необходимыми документами для производства работ.
Обладаем современной техникой и снаряжением.
Готовы бесплатно выехать на объект для подробной консультации и уточнения деталей заказа.
Выезд сотрудника можно заказать по тел. (495) 662-67-85 или по электронной почте info@promalp.com.ru
Даем гарантии на безопасное проведение работ

Этапы прокладки кабеля по фасаду здания

Работы по установке кабельных линий имеют определенную последовательность и осуществляются в несколько этапов.

На начальном этапе разрабатывается проект прокладки с учетом существующих нормативов. После его согласования закупаются материалы для монтажа: кабели, гофрированные трубы, металлические короба, крепежи, наконечники и проч. Согласовывается использование специальной техники, например, автовышки.Горизонтальная прокладка кабеля по фасаду здания подразумевает его жесткое закрепление у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт.
На этом этапе размечают и сверлят подходящие отверстия на фасаде здания, в которые устанавливают стальные гильзы. Вдоль фасада монтируется металлический короб, в который укладывается и закрепляется провод.Вертикальный монтаж кабеля по фасаду здания предусматривает его закрепление таким образом, чтобы избежать деформации оболочек и не нарушить соединения жил в муфтах под действием собственного веса кабеля.
После окончания внешних работ кабель прокладывается в электрощитовой и подключается к выключателю.

Высотные монтажные работы

Высотные монтажные работы выполняют промышленные альпинисты. В сферу услуг этих специалистов входят: покраска и ремонт, мойка и чистка фасада, окон или витрин в высотных зданиях, пескоструйная очистка, покраска и антикоррозийное покрытие металлоконструкций, проч.

Высотные электромонтажные работы

Электромонтажные работы на высоте, которые выполняются альпинистами, требуют определенной квалификации монтажников и у них наличия допусков .

Виды кабеля для прокладки по кровле

Когда речь идет о прокладке кабеля по кровле здания, необходимо обратить внимание на выбор подходящего типа кабеля. В зависимости от специфики задачи и требований, выбирается оптимальный вид провода или кабеля

Рассмотрим наиболее распространенные типы кабеля для прокладки по кровле:

Кабель с пластмассовой изоляцией (PVC) — данный вид провода является наиболее распространенным и доступным. Он обладает хорошей стойкостью к различным воздействиям, таким как влага, ультрафиолетовые лучи, а также к механическим повреждениям. Кабель с пластмассовой изоляцией обычно имеет небольшой диаметр, что упрощает его прокладку по кровле.
Кабель с резиновой изоляцией — данный вид кабеля обладает более высокой гибкостью и эластичностью по сравнению с кабелем с пластмассовой изоляцией. Это позволяет использовать его в случаях, когда требуется прокладка кабеля по сложной или изогнутой поверхности кровли. Однако стоит учесть, что такой кабель обычно стоит дороже, и требует более тщательного обращения при прокладке.
Кабель с алюминиевой оболочкой — данный вид кабеля обладает повышенной стойкостью к различным неблагоприятным факторам, таким как влага, холод, механические повреждения. Кабель с алюминиевой оболочкой обычно используется при прокладке кабеля на крышах, которые подвержены интенсивному воздействию агрессивных сред.
Кабель с бронированием — этот вид кабеля обеспечивает дополнительную защиту от механических повреждений благодаря наличию бронирования. Кабель с бронированием часто применяется в условиях повышенной вибрации или при прокладке по кровле с наличием острых или грубых поверхностей.

Важно помнить, что выбор подходящего типа кабеля для прокладки по кровле должен основываться на анализе конкретных условий эксплуатации и требований безопасности. При необходимости, всегда можно проконсультироваться с профессионалами, чтобы получить максимально точную рекомендацию по выбору оптимального кабеля

Прокладка кабеля по крыше

» Статьи » Прокладка кабеля по крыше

Вопрос:

Согласно ПУЭ п.2.1.75 наружная электропроводка по крышам… не допускается. Но этот пункт относится только к электропроводкам, то есть кабели сечением до 16 мм.кв. Прошу разъяснить, возможна ли прокладка кабельных линий сечением выше 16 мм.кв. по кровле из сгораемых материалов и каким образом.

Ответ:

Прокладка проводов и кабелей сечением до 16 мм кв. по крышам жилых, общественных зданий и зрелищных предприятий не допускается, а способы прокладки кабелей сечением более 16 мм кв. для электроснабжения зданий другого назначения указаны в главе 2.3. ПУЭ, среди них способ прокладки кабелей по крыше не предусмотрен.

В соответствии с п.2.1.2. Правил устройства электроустановок (ПУЭ) электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с ПУЭ.

В соответствии с п.2.1.75. ПУЭ наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам.

При этом глава 2.1. ПУЭ* распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполняемые внутри зданий и сооружений, на наружных их стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм(2).

При сечении более 16 мм* следует руководствоваться главой 2.3. ПУЭ.

В свою очередь, глава 2.3. ПУЭ предусматривает следующие способы прокладки кабелей:

На территориях электростанций — в туннелях, коробах, каналах, блоках, по эстакадам и в галереях;

На территориях промышленных предприятий — в земле (в траншеях), туннелях, блоках, каналах, по эстакадам, в галереях и по стенам зданий;

На территориях подстанций и распределительных устройств — в туннелях, коробах, каналах, трубах, в земле (в траншеях), наземных железобетонных лотках, по эстакадам и в галереях;

В городах и поселках — в земле (в траншеях), в коллекторах и кабельных туннелях, в блоках или трубах.

Внутри зданий — непосредственно по конструкциям зданий (открыто и в коробах или трубах), в каналах, блоках, туннелях, трубах, проложенных в полах и перекрытиях, а также по фундаментам машин, в шахтах, кабельных этажах и двойных полах.

Прокладка кабелей по крышам зданий Правилами устройства электроустановок не предусмотрена.

perekos.net

Прокладка кабеля по крыше зданий

требования правил

ПУЭ-7 7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.

Установка обогревательной системы на крыше

Наиболее важными участками для обогрева являются: водосточная система, кровельный козырек. Здесь чаше всего формируется наледь. Мощность нагревателей подбирается в зависимости от климатических условий, качества теплоизоляции кровли.

Важно знать! Система антиобледенения при достаточно низких температурах становится абсолютно неэффективной. При внешней температуре менее -15 градусов можно не использовать систему обогрева крыши.. Автоматическая обогревательная система чаще всего включается при -8 градусах, отключается автоматически при +3 градусах

Но эти пределы можно изменить регулятором температурного режима. Диапазон кристаллизации воды, таяния льда – «минус 10» — «плюс 5» градусов

Автоматическая обогревательная система чаще всего включается при -8 градусах, отключается автоматически при +3 градусах. Но эти пределы можно изменить регулятором температурного режима. Диапазон кристаллизации воды, таяния льда – «минус 10» — «плюс 5» градусов.

Необходимый инструмент для монтажа обогревательной системы

Бокорезы, плоскогубцы, молоток, набор отверток, специальные клещи для электроконтактов.
Перфоратор, электродрель, шуруповерт.
Герметик.
Лестница.
Специальное снаряжение для страховки.

Комплект системы антиобледенения

Обогревательные кабели.
Муфты.
Сигнальные, силовые кабели.
Температурный регулятор (автоматический контролер температуры, влажности воздуха).
Элементы крепления.
Защитный автомат для цепи термостата.
Входной защитный автомат (если трехфазная система – защитный автомат необходим для каждой фазы).
Хомуты, наконечники для проводов.
Лампа сигнализации.
УЗО (30мА).

Инструкция монтажа кровельных кабелей обогрева

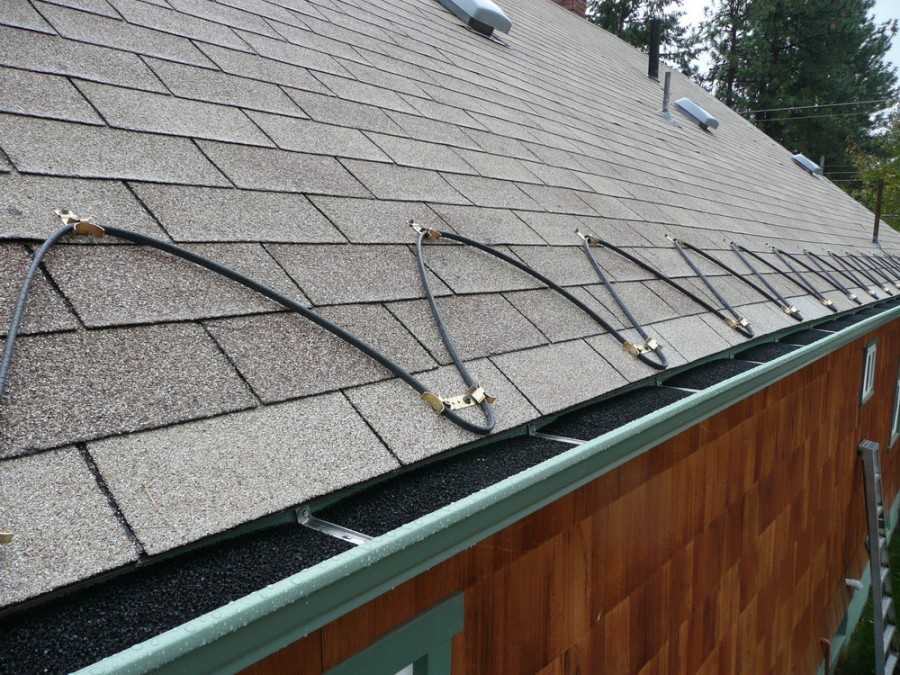

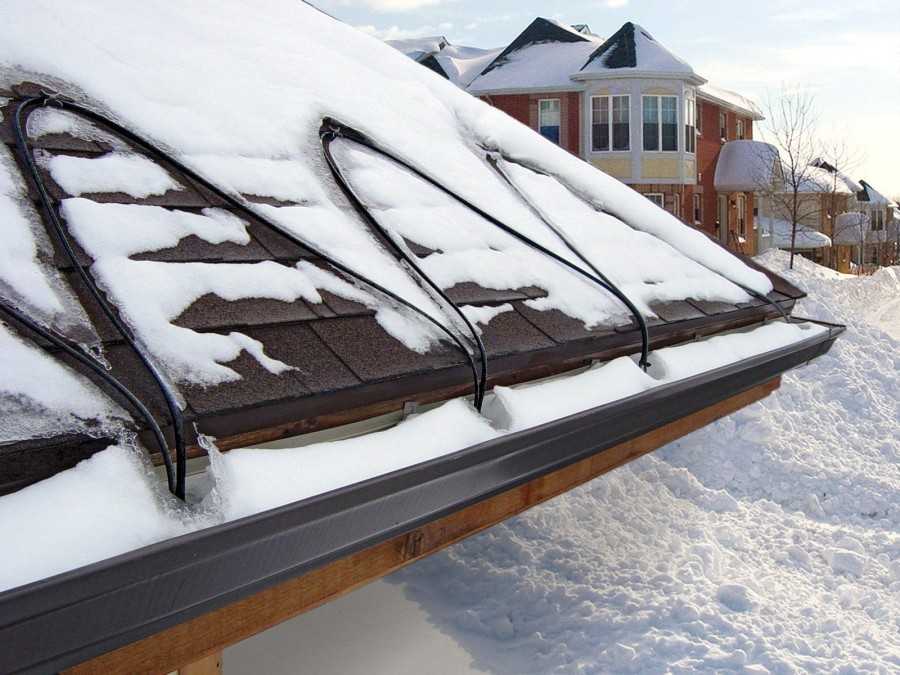

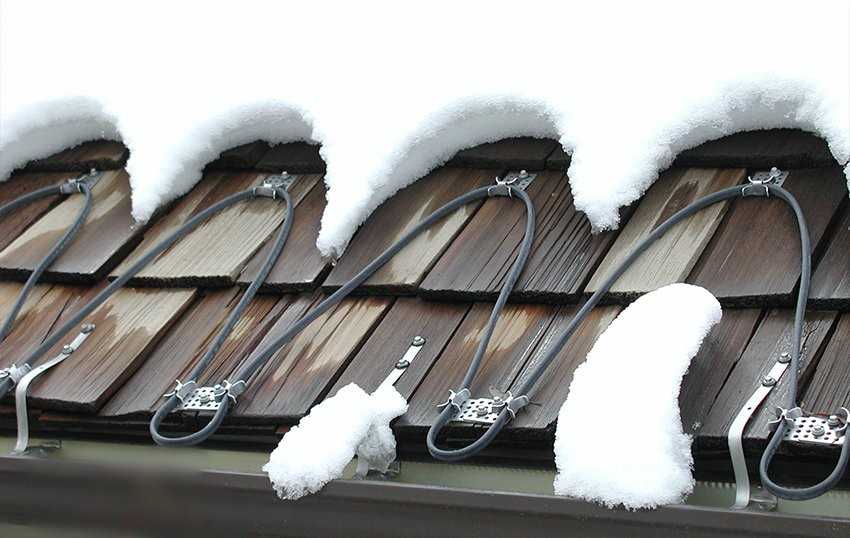

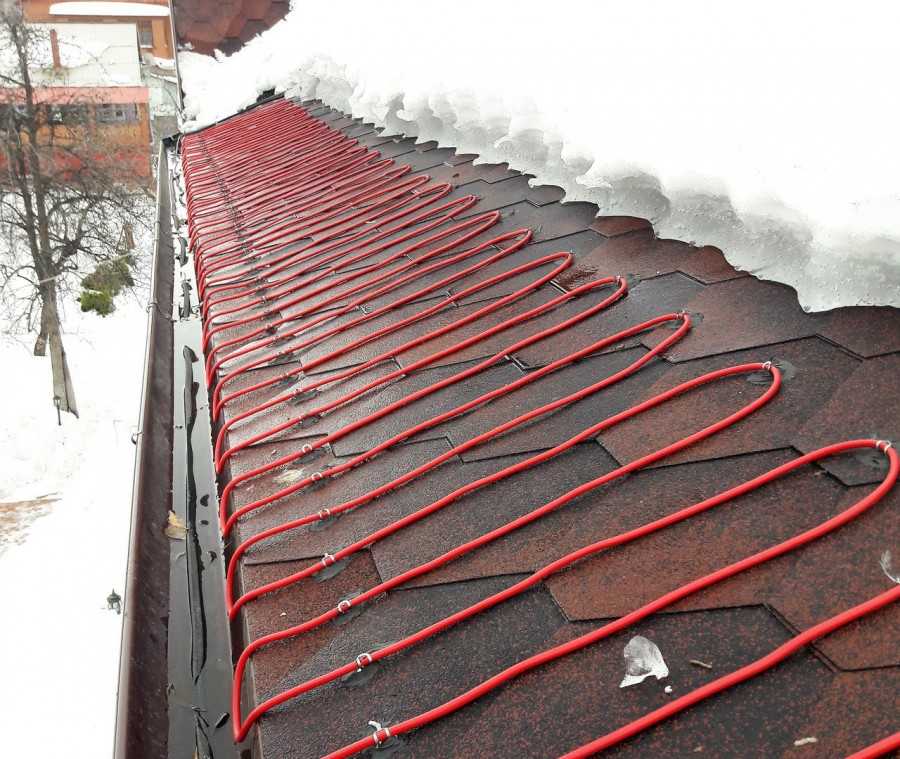

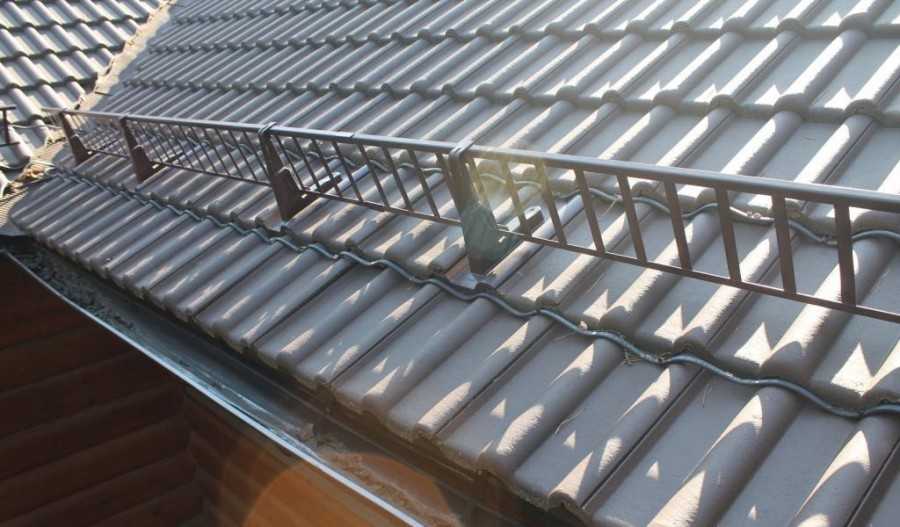

Прокладка нагревательных кабелей по кровле выполняется змейкой по краю крыши, при этом соблюдается шаг 30-40 см. В качестве крепления используется герметик (монтажная лента).
Несколько нитей кабеля обогрева укладываются продольно в желобах. Дополнительно усиливают обогрев выходов труб, воронок.
При наличии для канализации ливневой входа, провод обогрева рекомендуется монтировать до уровня промерзания грунта.
В трубах вертикальных прокладывают две и более нити (крепятся строительной лентой).
При обустройстве обогревательной системы на кровлях сложной конструкции рекомендуется захватывать участки с максимальным скоплением снега.
На участках, где лед скапливается больше всего, рекомендуется устанавливать саморегулирующийся обогревательный провод (при более низких температурах он будет выделять больше тепловой энергии).
Для защиты системы обогрева дополнительно нужно использовать специальные устройства задержания снега, чтобы не допускать его лавинообразного схода.

Крепление кабеля к тросу: опорные и натяжные элементы проводки по воздуху

Существует несколько крепежных элементов, используемых для монтажа на стены зданий и других объектов для фиксации тросовой растяжки. Конструкция будущего крепления зависит от материала и габаритных размеров троса.

Перечислим несколько разновидностей:

Натяжной болт, крюк и анкер. Такая комплектация подходит для гибкого многожильного кабеля, который может прокладываться при помощи катаной стальной проволоки диаметром 6 мм.
Несколько анкеров для натяжки струн малого диаметра подойдут для легкого кабеля, сечением которого не превышает 6 мм, а расстояние между коммутируемыми объектами — 10 м. При этом недопустима установка осветительных устройств.
Специальные анкера для тросов и проволочной катанки могут выдерживать тяжелую электрическую проводку, соединяющую объекты на любых расстояниях с шагом опор до 12 м.

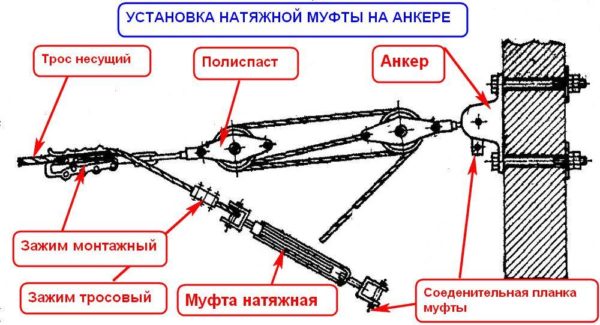

Установка натяжной муфты для несущего троса

Также существуют крепления, позволяющие соединять две параллельные линии. Одна используется для организации электроснабжения, другая — для установки осветительных приборов. В первом случае осуществляется монтаж силового кабеля сечением 10-35 кв. мм, во втором — осветительных устройств и распределительных коробок, содержащих медные провода 2,5-4 мм.

На рисунке ниже вы можете ознакомиться со всем разнообразием крепежных элементов, используемых для монтажа проводки по воздуху:

Способы крепления воздушного кабеля

Разновидности кабельных вариантов

В процессе выбора требуемого электрокабеля для обустройства подогревающей системы важно ориентироваться на:

характеристики;
специфику применения;
возможность удлинения или укорачивания.

Для подогрева существуют разнообразные типы электрокабеля, о которых пойдёт речь:

Кровельный кабель резистый имеет фиксированные секции по всей длины, варьирующие от десяти до двухсот метров. К достоинствам относится недорогая ценовая категория.

Недостаток – по длине равноценная тепловая отдача, при этом разные зоны кровли нуждаются в разнообразном тепле. В итоге в одних местах конструкции система будет функционировать абсолютно бесполезно, в других недостаточно мощности для требуемого подогрева.

Что касается кабеля бронированного, то этот вариант относится к инновационному изобретению. В сравнении с предыдущим видом его температурный нагрев достигает 150 градусов.

Кабель зональный предназначен для обустройства в водостоках. Как и резистивный, данный кабель обладает определённой мощностью отдачи тепла. При этом прибор кабелей на кровельной поверхности можно проводить с подгонкой по всей длине в период монтажных работ.

Саморегулирующийся кабель, обустроенный на крыше, имеет свойства подстраиваться под требуемые условия, которые окружают. Варьирование теплоотдачи происходит непременно и зависит непосредственно от количества имеющейся наледи. Для установки обогревательной системы, стоит обустроить нитку, так называемую саморегулируемую посредством отрезков.

Основные принципы монтажа

Существуют различные технологии укладки ниток нагрева, которые выбираются исходя из особенностей кровельного покрытия, размеров элементов водослива.

На скатных крышах практикуется укладка кабеля змейкой. Если кровельное покрытие выполнено из профлиста или другого профилированного материала, провод должен петлей заходить на каждую нижнюю волну листа.

Правила укладки греющего кабеля на кровле подразумевают монтаж змейки шириной 50 см. Такой способ монтажа дает возможность защитить от образования наледи необходимый участок крыши. Шаг прокладки греющего кабеля на кровле составляет 10 см.

По краям крыши нитки можно укладывать горизонтальными линиями параллельно карнизу. Практикуется монтаж двух или трех кабельных линий с интервалом в 10 см. Данный способ укладки более экономичен, чем монтаж змейкой.

Рассматривая, как правильно уложить греющий кабель на кровлю, следует обратить внимание и на принципы монтажа подогрева водостока. Это необходимый этап обустройства системы подогрева, так как требуется обеспечить свободный сток воды, образовавшейся в процессе таяния снега и льда

Если диаметр водосточного желоба или трубы составляет до 80 мм, греющий провод монтируется в одну линию. При диаметре желоба или трубы свыше 80 мм, необходимо протянуть две параллельные нитки обогрева на расстоянии 10 см друг от друга.

Ситуации, когда без прокладки по фасаду не обойтись

К перечисленным выше ситуациям добавим наиболее простую: при организации ЛЭП по воздуху на пути магистрали встало здание — препятствие, которое можно преодолеть двумя способами. Во-первых, есть более дорогостоящий вариант с обходом здания (потребуется много столбов, кабеля и других приспособлений). Во-вторых, можно существенно сэкономить, если проложить линию по фасаду здания. Несколько десятилетий назад второе было недоступно, поскольку воздушные ЛЭП создавались исключительно на оголенных проводах.

Наружная прокладка кабеля по стене

Остановимся на решении задачи в быту. Раньше при строительстве коттеджей и частных домов в дачных поселках часто возникала неприятная ситуация: магистральная линия шла с одной стороны дома, а распределительный щиток был установлен на стену, направленную в противоположную сторону. Такое обычно заканчивалось монтажом дополнительного столба. И нередко объект приходилось вкапывать прямо на своем участке.

Однако сегодня в ПУЭ прописана возможность применения самонесущего изолированного провода (СИП), который может быть проложен по фасаду здания. Для этого достаточно протянуть линию от магистрального столба к ближайшей точке здания, затем довести по стене до распределительного щитка. Рекомендуется вести кабель по горизонтальной линии вплоть до щитка. Когда он будет сверху, то провод можно опускать.

Прокладка провода СИП по фасаду

Особенности прокладки кабеля по кровле
