Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения
В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.
Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.
Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.
Как подключить проходной выключатель одноклавишный
Необходимость применения проходного выключателя возникает в тех помещениях, где возвращаться к входному выключателю не получается. Это, например, длинный коридор в офисе или дома с дверьми в разные комнаты, на входе включил свет и при входе в нужную комнату выключил свет другим выключателем. Или проходишь на второй этаж по лестнице и включил свет на одном этаже, а выключил на втором.
Основной режим работы проходных выключателей — это управление одним источником света с 2-х мест. Для монтажа такой системы понадобится трехжильный кабель и два проходных одноклавишных выключателя.
Фаза проходит через оба выключателя и попадает на лампочку. Поэтому всегда на одном из проводов между переключателями есть фаза, помните об этом во время ремонта.
Схема соединений
Для правильного монтажа обязательно прозвоните контакты переключателя и найдите общий контакт и выходы. Как сказано выше, они могут быть на разных сторонах.
Схема переключателя может находиться на корпусе с обратной стороны, обозначаться контакты на корпусе могут по-разному: цифрами, буквами, стрелочками. Поэтому лучше прозвонить контакты измерительным прибором, чтобы не ошибиться.
Пример. Устанавливаете тестер в положение прозвонки (звуковой сигнал при замыкании щупов) или в измерение сопротивления с минимальным диапазоном.
Находите общий контакт, для этого на любой контакт ставим один щуп, а второй щуп по очереди ставим на два других контакта. И при этом клавишей включения меняем состояние переключателя на противоположное и видим на экране тестера значение сопротивления около нуля. Если так и есть, то нашли общий контакт, если нет, то повторяем измерения с другим контактом.
На общий контакт подключаем 3-х жильный кабель и именно тот провод, по которому идет фаза. Другие два провода из кабеля подключаем к двум другим контактам.
Другой трехжильный кабель из распределительной коробки подключаем на второй проходной выключатель по схеме. Здесь общий контакт выключателя будет подключен к проводу, который идет на лампу.
В распределительной коробке соединяем провода согласно схеме подключения проходных выключателей.
Обязательно. При любых работах с электропроводкой и электрооборудованием обязательно обесточьте этот участок помещения, путем выключения автомата возле счетчика, отвечающего за этот участок проводки.
Двухклавишный выключатель и его подключение, схема и фото
В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.
К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.
Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.
Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.
Приступаем к работе монтажа выключателя на 2 клавишы
Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.
Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!
Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.
Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.
Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.
Непосредственно к выключателю должны выходить три провода:
— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;
— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).
Подключение
Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.
Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.
Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.
Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.
Двухклавишный выключатель с подсветкой
Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.
Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.
Возможные ошибки при монтаже
Наиболее распространены ошибки подключения:
- Разрыв нуля вместо фазы. Может встречаться не только на проходных, но и на обычных выключателях. При неправильном подключении, если выкрутить лампочку из светильника, фаза не будет определяться ни на одном проводе. При правильном – на одном устройстве будет одна фазная жила, а на других ни одной.
Проблема устраняется путем переподключения проводов в распределительной коробке, если обнаружена только на одном аппарате. Либо меняется местами фазный и нулевой провод на самом выключателе, если неисправность обнаружена на всей групповой линии.
- Чередование фазы и нуля вместо разрыва фазы.
Определяется двумя способами:
- В первом выворачивается лампочка и поочередно каждый выключатель щелкается, чтобы определить в различных комбинациях фазу патрона. При неправильном подключении она будет периодически появляться на обоих контактах.
- Во втором способе снимается один из выключателей, и лампа накаливания поочередно подключается к проводам из подрозетника. При неправильном подключении в одной их трех комбинаций контрольная лампочка загорится в полную силу.
При правильном в чередовании состояний лампы светильника и контрольной либо обе не горят, либо работают в полсилы. Чтобы исправить ошибку нужно переподключить провода в распределительной коробке. Также следует следить и за тем, чтобы жилы внутри обмотки не ломались. Поэтому не гните провода слишком сильно, чтобы не пришлось наращивать необходимую длину.
Подключить проходной выключатель не так сложно, как кажется на первый взгляд. Достаточно четко понимать его принцип работы, предназначение и хорошо разобраться в схеме подключения, следуя маркировкам на корпусе устройства. Выполнив все правильно, вы будете в полной мере наслаждаться удобством управления освещения сразу из нескольких мест.
Знаете ли вы, что выключатели света бывают разных видов? Чтобы помочь вам с выбором этого устройства для вашего дома, мы предлагаем вам обзор таких: сенсорный, инфракрасный, светодиодный, клавишный, хлопковый, акустический и с подсветкой. Также мы подробно расскажем вам о том, как их установить, отремонтировать или заменить.
Процесс переделки проходного выключателя: доступно каждому!
Использование проходного выключателя в помещении имеет свои преимущества перед обычным выключателем. Различия между ними заключаются в функциональности и возможности контролировать освещение из разных точек помещения.
Для переключения обычного выключателя в проходной нужно провести некоторые действия. При этом обратное превращение в обычный выключатель также возможно. Один из способов переделки выключателя состоит в замене двухклавишного между двух секций обычного выключателя на переключатель проходного выключателя.
Устройство проходного выключателя достаточно традиционно и просто в использовании. Для переделки обычного выключателя в проходной необходимо подсоединить выключатель к проходному переключателю и настроить его работу.Такое переделывание доступно каждому!
Таким образом, процесс переделки обычного выключателя в проходной и наоборот является возможным для каждого пользователя. Используя простые способы и инструкции, можно настроить световое освещение в помещении с помощью выключателя проходного типа.

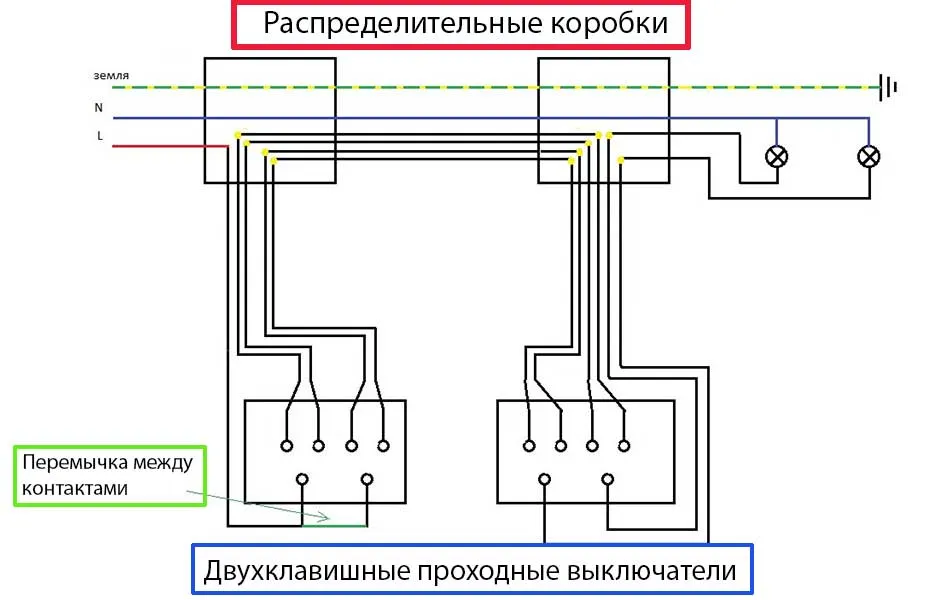

Схема подключения двухклавишного и трехклавишного выключателей
Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.
Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.
Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.
Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.
При подключении учитывается следующий принцип:
- Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
- Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

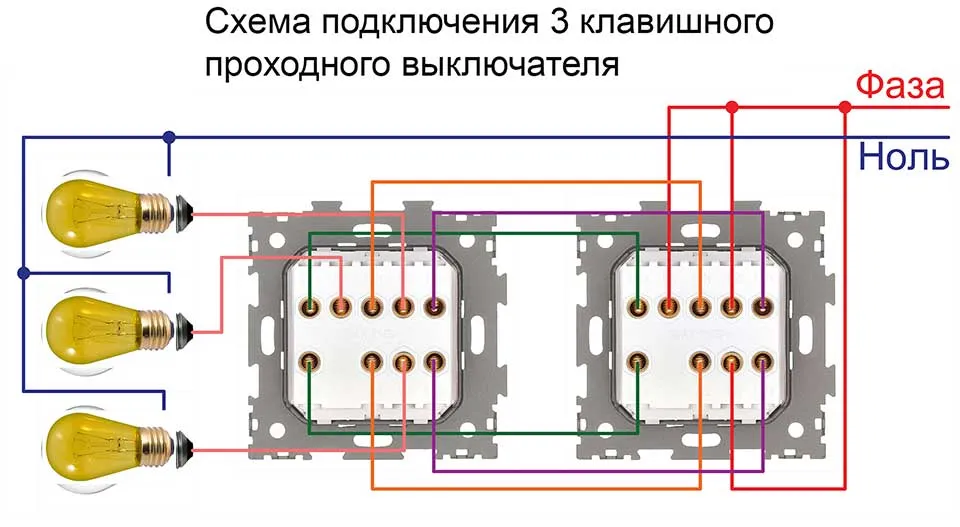

Трехклавишный выключатель подключается по схеме.
Недостатки
Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.
Выделим основные:
- При незнании главных отличий их легко спутать с обычным выключателем.
- Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
- В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
- Более высокая цена из-за особенностей конструкции.
Схема подключения проходного выключателя
Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система.
Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.
В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.
Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя
Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений
При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.
- Схема проходного выключателя выглядит следующим образом:
- проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
- другой проводок (он называется фазный) соединяет общий контакт выключателей
- контакты выключателей соединяют между собой (тут используется коробка)
- фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника
Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки).
В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки. Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.
Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш.
- Их может быть:
- одна;
- две;
- три.
Выбирают их в зависимости от мест расположения. Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии.
Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.
Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов.
- Время установки проходных выключателей зависит от:
- модели и типа устройства;
- опыта мастера, который устанавливает проходной выключатель;
- особенности мест, где будет расположено устройство;
- сложную ли создали для выключателя схему подключения.
Использование схем с тремя выключателями
Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.
Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.
Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.
Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.
Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.
При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.
Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.
Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением. Проходные выключатели из 5-ти мест без распаячных коробок. tokzamer.ru
Виды проходных переключателей
Эти устройства отличаются как и обычные выключатели по форме и цвету, кроме того, они могут быть:
- Открытого или скрытого монтажа;
- С одной клавишей, двумя или тремя;
- С подсветкой или без нее;
Отличия в конструкции:
- Проходной выключатель с одной клавишей. Используется как первое и последнее устройство при монтаже управления из 2 точек;
- Двухклавишный проходной выключатель. Используется, как и одинарный, только для включения света 2-х групп осветительных приборов;
- Проходной выключатель с тремя клавишами. Включает/выключает свет в 3-х группах светильников;
- Одноклавишный перекрестный. Используют как промежуточный переключатель в цепи из минимум 3 местоположений;
- Двухклавишный перекрестный. Используют как промежуточный переключатель при наличии нескольких точек управления.
На фото показано, какая в устройстве одна выходная клемма при нажатии на клавишу соединяется с входной. В приборе перекрестного вида — выходные и входные проводники при переключении клавиши меняются местами.
Для чего нужен проходной выключатель и как он работает
Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.
Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).
Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.
У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.
Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.
Виды клемм для соединения проводов: советы по выбору
Схема подключения УЗО: инструкция, методы, ошибки
Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.
Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.
Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.
В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.
Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:
- вход соединяется с первым выходом;
- вход соединен со вторым выходом.
Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.
Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).
