Проходной выключатель: схема подключения, как выглядит и что это, как сделать установку и расключение одноклавишного и двухкнопочного выключателя света к лампе или светильнику, варианты электросхем

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

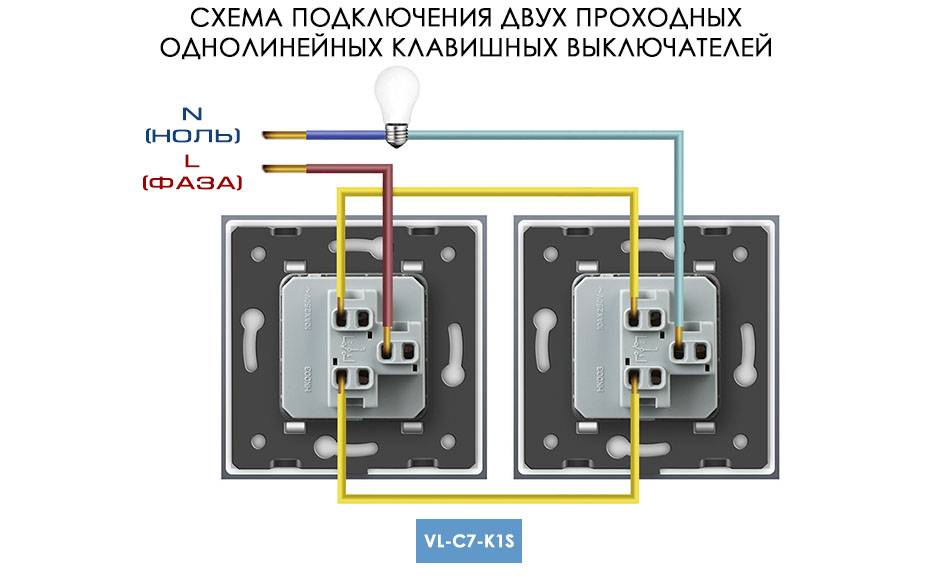

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Три точки управления: как подключить в схему проходные выключатели для решения этой задачи?

К комплекту необходимых материалов придется добавить спаренный перекрестный переключатель, который будет коннектить 1-й контакт на входе со 2-м на выходе и 2-й на входе с 1-м на выходе. Чтобы задействовать данный прибор, понадобится четырехжильный кабель нужного метража или, в крайнем случае, два отрезка двухжильного провода. Схема коммутации аналогична предыдущей с той лишь разницей, что контакты крайних переключателей нужно соединить в соответствии с приведенной ниже схемой.

Нужно заметить, что число пунктов управления практически не ограничено, что делает эксплуатацию всего домостроения более комфортным. Однако одновременно усложняется коммутационная схема

И здесь важно не запутаться, лучше всего грамотно продумать маркировку проводов при монтаже. Перед тем, как подключить каждый проходной выключатель, следует уложить к ним трехжильный кабель, а к перекрестному – четырехжильный

Подобные схемы сравнительно просты в конструктивном плане и вполне могут быть собраны самостоятельно. Проблему коммутации освещения из двух точек можно решить при помощи импульсных реле или дистанционных блоков управления.

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью. Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь. Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Как монтируется переключатель

Монтаж маршевого переключателя электрического света принципиальных отличий от установки обычного коммутационного элемента не имеет. Точно так же потребуется:

выбрать тип проводки (открытая или скрытая);
наметить трассы прокладки кабелей;
подготовить каналы (для открытой проводки) или установить опорные изоляторы (лотки) для открытой;
обустроить места установки распредкоробок и коммутационных приборов, смонтировать светильники;
проложить и закрепить кабели, вывести концы в подрозетники и распредкоробки (при их установке);
разделать концы проводников;
выполнить расключение в распредкоробках и соединить соответствующие жилы кабелей с клеммами выключателей.

Важно! Правила устройства электроустановок требуют, чтобы от места установки включателей до газовых труб расстояние составляло не менее 50 см. В остальном в ПУЭ содержатся лишь рекомендательные сведения

Выбор кабеля для освещения

Сечение кабеля для обустройства электрических сетей выбирается по экономической плотности тока и проверяется по термической и динамической устойчивости к токам короткого замыкания. Для выполнения сетей освещения по всем параметрам подходит медная продукция с сечением жил 1,5 кв.мм. Это стало своеобразным стандартом для прокладки осветительной проводки. Меньшее сечение, даже если соответствует локальным критериям выбора, не обеспечивает механической прочности. Большее ведет к нерациональным расходам финансов.

Хотя в России разрешено выполнение проводки кабелями с алюминиевыми жилами, категорически рекомендуется применять только продукцию с медными проводниками. Также нельзя использовать проводниковые изделия с многопроволочными жилами.

Тип кабеля	Сечение, кв.мм	Материал	Количество жил	Дополнительные свойства
ВВГ-Пнг(А) 2×1,5	1,5	медь	2	Плоский, негорючий
ВВГ-НГ(А) 2×1,5	2	Негорючий
NYY-J 2*1,5	2	Негорючий, низкодымный
ВВГП- 3×1,5	3	Плоский
ВВГ-НГ- 3×1,5	3	Негорючий
CYKY 3х1,5	3	Негорючий
ВВГ-НГ- 4×1,5	4	Негорючий
NYY-O 4х1.5	4	Негорючий

Более подробно читайте в отдельной статье: Какой провод выбрать для проводки освещения

Монтаж с использованием распредкоробки

Для монтажа системы освещения с применением маршевых аппаратов можно использовать распредкоробку. Такой выбор имеет преимущества:

расключение происходит в одном месте;
можно легко проверить правильность монтажа методом прозвонки;
в некоторых случаях экономится кабель;
монтаж получается упорядоченным, в нем легко разобраться даже тому, кто непосредственно не выполнял подключение.

Схемы подключения бывают различными, но принципы монтажа остаются неизменными:

из распредщита приходит питающий кабель с фазной, нулевой и защитной жилой (L, N, PE соответственно);
проводники N и PE идут транзитом к потребителям (если нагрузок больше одной, они расходятся на соответствующее число ветвей);
фазный проводник разрывается, в разрыв включается кабель, опускающийся к выключателям, дальше он ветвится и идет к потребителям.

Монтаж двух переключателей с помощью распредкоробки.

В качестве примера приведен монтаж схемы управления из трех мест (для двух проводной сети, без проводника PE). Очевидны недостатки такого способа:

от последнего по схеме выключателя надо тянуть кабель обратно к распредкоробке, это нерационально, так как длина его может быть значительной;
на светильник надо прокладывать отдельный кабель, это не всегда оптимально.

Другой недостаток применения распаечных коробок проявляется параллельно усложнению схемы.

Монтаж двух двойных переключателей для управления двумя нагрузками с помощью распредкоробки.

В качестве иллюстрации приведена схема с двумя маршевыми и одним реверсивным переключателями. Чем сложнее схема, тем:

с большим количеством жил требуются кабели;
больше соединений происходит в коробке, что ведет к повышению вероятности ошибки монтажа и требует применения распредкоробок большего размера.

Поэтому по возможности надо применять прокладку проводов шлейфом. Хотя решение о топологии кабельных трасс надо принимать каждый раз индивидуально с учетом местных условий.

Проходные выключатели

Эти устройства просты и привлекательны в эксплуатации. Обеспечивается хорошая экономия энергии, когда электросети оснащены такими коммуникаторами.

Допустим, чтобы перейти большую прихожую, при входе свет включается, а при выходе выключается. Эта функция происходит за счёт двух приборов, установленных в противоположных концах коридора.

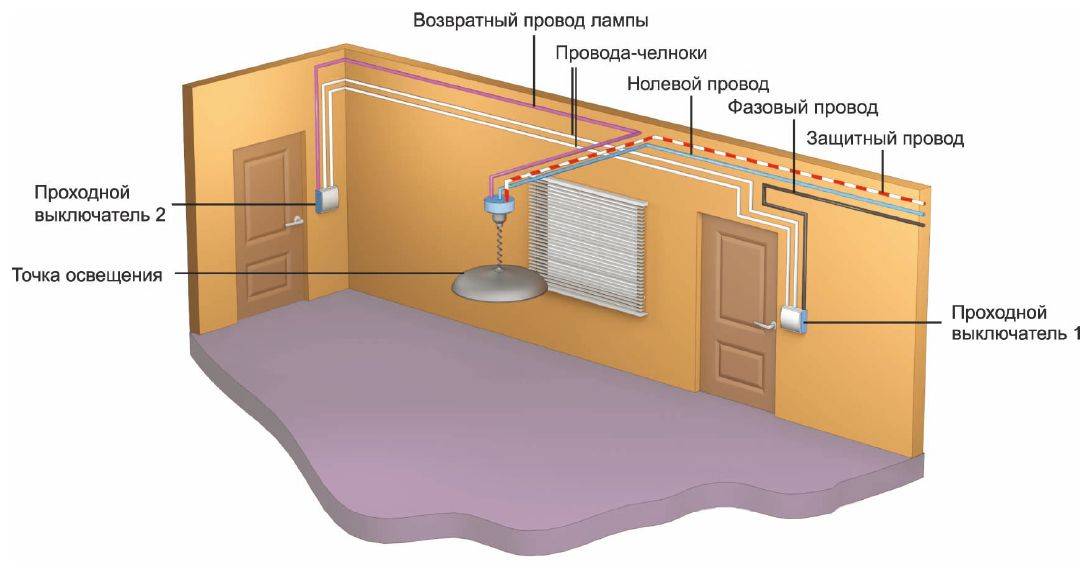

Расположение проходных выключателей в помещении

Если сравнить конструкцию со стандартным прибором, который может только включать/отключать, то разница имеется в числе рабочих контактов у выключателя проходного типа. Конструкция обыкновенного выключателя позволяет лишь сомкнуть/разомкнуть их.

Чтобы осуществить разводку подключения для такого выключателя, требуется создать 3 линии: 1 должна стать общей, 2 остальные – перекидными. В результате обеспечивается возможность управления участком электроцепи из двух и более мест. Таким образом, подключение проходного выключателя с двух мест — вполне возможный вариант.

Принцип работы 1-клавишной модели

Вообще устройство в данном случае совсем не сложное. Те конструкции, что входят в состав такой модели, а также контакты перекидного типа, в 1-й позиции обеспечивают замыкание 1 сегмента электроцепи с размыканием другого. Во 2-й позиции контактов перекидного типа происходит инверсия схемы.

Например, есть прибор, имеющий 1 клавишу. Требуется его включение в обыкновенную схему, осуществляющую управление единственным светильником.

Просмотрев схему монтажа 1-клавишного выключателя, изображённую на корпусе, нужно предпринять следующее:

Подключить общую линию к 1-му контакту (С).
Подвести перекидные сегменты ко 2-му (Р) и 3-му (Р) контактам.
Смонтировать 2 прибора в нужные точки.

Аналогичные в плане нумерации контакты, относящиеся к перекидным (P), обоих выключателей соединяют при помощи проводников. 1-е контакты обоих приборов соединяют: 1-й — с проводом, относящимся к фазовым, 2-й — с «нулевым» при помощи лампы.

Тест функционирования схемы потребуется осуществить в определённой последовательности:

Обеспечивается электронапряжение установленного участка электроцепи.
Совершается перевод клавиши 1-го из выключателей во включающий режим.
Происходит включение лампы освещения.
Потом следуют к месту нахождения 2-го прибора.
Изменяют имеющееся расположение клавиши 2-го прибора.
Отключается лампа.

В случае проделывания всех манипуляций в противоположной последовательности эффект работы системы окажется аналогичным. В итоге показано, что схема работает нормально.

Делаем реальный монтаж проходного выключателя

Теперь непосредственно на примере рассмотрим, как подключить проходной выключатель. Осуществляется подвод электротока на выключатель проходного типа с помощью обыкновенной коробки распределения. Дабы осуществить первый этап установки, нужно подобрать лучшее место для этой коробки. Потом установить её и подвести электропроводку. Электрокабель в коробку выводится 3-жильный.

Кроме монтажа коробки распределения, потребуется подготовить нишу для шасси. Выбираются оптимальные места. Чаще прибор устанавливают возле коробки двери.

По окончании установочных манипуляций подготовительного характера осуществляют подключение проводниковых линий, являющихся переходными. Вначале подсоединяют к произвольному выключателю, 1-му выводу.

Потом соединяют проводники между теми контактами, что относятся к перекидным. В конце соединяют нулевую линию на освобождённый 1-й контакт 2-го из выключателей. Затем потребуется подведение электронапряжения к цепи, которая была собрана (включение автомата защиты) с тестированием сборки на предмет корректности её функционирования.

Проходной выключатель собственными руками: урок труда

Заглянув в электронные каталоги, заметили, тройной проходной выключатель стоит круглую сумму. Извечный русский вопрос нищеты, переиначенный Шекспиром: to be or not to be. Выбрали первое: однозначно платить деньги за проходные выключатели способен редкий полуночный обжора. Представляем вниманию читателей первый в рунете хендмейд, будет реально показано, как переделать простой выключатель стоимостью в пределах сотни (реально дешевая модель) в дорогущую вещь – проходной выключатель. Причем без особых навыков, специальных приемов.

Глядим первый снимок, видим выключатель, сняты кнопки. Корпус вынут из подрозетника. Снимок показывает: типичная схема подключения, 2 клавиши. Цветными линиями показаны, подписаны винты распорок подрозетника, зажимных контактов подходящих проводов. Нужно значительно ослабить крепеж для демонтажа выключателя из гнезда. Потрудитесь предварительно выключить энергию, настоятельно рекомендуем проверить щупом расположение фазы, места прорисовать по кембрику (пластиковая изоляция жилы). Донельзя упростит процесс обратной установки выключателя.

Винты выключателя

Теперь смотрим следующий снимок: показана оборотная сторона будущей жертвы. Видим зажимы корпуса выключателя, которые следует разогнуть, извлекая электрическую часть. Делается стандартной отверткой в течение нескольких минут. Затем достанем из пластиковой станины пружинные толкатели. Проще сделать толстой шлицевой отверткой. Тонкая просто не подойдет. Быстро поймете. Избегайте спешки, место самое сложное в процессе переделки дешевого выключателя в проходной. На снимке пружинные толкатели сняты, видны подвижные контакты.

Пропустили момент извлечения пластиковой части из керамической (на снимках), простейший процесс не требует пояснения. Торцы снятой части выключателя содержат два слабеньких зубца. Просто подденьте шлицевой отверткой, приступим к переделке простого выключателя в проходной. Теперь на керамической видим группы контактов:

Группы контактов

Контактные площадки общей группы.
Индивидуальные контакты каждой лампочки.
Подвижные контакты-коромысла.

Осталось одно коромысло развернуть на 180 градусов, контактную площадку общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает!? Берем обе кнопки, склеиваем китайским пистолетом, чтобы стали единым целым (либо заменяем кнопкой одинарного выключателя). Один контакт замкнут — второй будет висеть в воздухе.

Гениальное просто. Теперь читатели знают, как сделать проходной выключатель из простого, добавим: пружинные толкатели в принципе снимать необязательно. Обойдёмся без этого. Две кнопки не придется склеивать, если снять клавишу обычного выключателя аналогичной ширины, прежнего производителя. Распиновка ножек сохраняется. Позволит сделать проходной выключатель своими руками, произвести на свет работоспособное, красивое изделие.

Считаем, с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как нельзя делать, рассказали, как сэкономить неплохие деньги. Надеемся, рекомендации придутся по душе, рукастый хозяин сумеет похвастаться наличием дома оригинальной конструкции — проходного выключателя.

Схема подключения проходного выключателя
, многими относится к разряду высшего пилотажа электрики.

На самом деле выполнить ее монтаж от начала и до конца сможет любой желающий, для этого всего лишь необходимо иметь под рукой наглядное и

подробное руководство. Именно такое руководство изложено в данной статье. Для того, чтобы разобраться как устроена и выполняется схема подключения проходного выключателя
, давайте детально разберем ее монтаж от самого начала и до конца.

Принцип работы переключателя основан на том, чтобы иметь возможность управлять включением и отключением освещения одного помещения с двух разных мест. Приведем пример, это может быть какая то большая проходная комната, войдя в неё вы, с помощью одного переключателя свет включаете, проходите через нее и на выходе, с помощью второго переключателя свет выключаете или наоборот. Из этого примера мы узнали, что проходной выключатель, вопреки многим заблуждениям, не может работать одним механизмом, в цепи их должно быть как минимум два.

Приступим к изучению материала по данному вопросу.

Недостатки проходных подключений

Несмотря на все достоинства и удобство эксплуатации проходных переключателей, устройства имеют несколько недостатков:

Устройства не имеют точного положения для определения активного или неактивного состояния, как в стандартных выключателях. Например, если в комнате нужно заменить лампу, то определить на глаз, включено ли питание, практически невозможно. В таких ситуациях рекомендуется обесточивать комнату на щитке.
В распаечной коробке слишком большое количество проводов, которое пропорционально возрастает от количества световых приборов в цепи. Прямое подключение не рекомендуется, так как увеличивает расход кабеля. При большом количестве ламп в одной цепи предусматривает применение импульсивных реле.

Схема управления освещением из 3 х мест

Схема, в которой будут присутствовать 3 или более переключателей на один осветительный прибор, немного отличается от стандартного варианта. Простой трехжильный маршевой выключатель здесь не поможет. В магазине потребуется приобрести перекидной или крестовой выключатель, который оснащен 4 выходами. Он будет выполнять функцию промежуточного звена между основными переключателями.

В коробке нужно найти 2 второстепенных жилы от основных выключателей и соединить их с перекидным устройством. Провод от 1 основного прибора идет на вход промежуточного, а выходящий из него уходит на 2 к выходным клеммам. Чтобы ничего не перепутать, нужно всегда сверяться со схемой, которая нарисована на самих устройствах. Бывает так, что вход и выход на них располагаются с одной стороны.

В распаечную коробку заводятся только провода от четырехжильного кабеля, а само устройство располагается в любом удобном для пользователя месте. При грамотном соединении свет будет включаться и выключаться из любого установленного устройства. В схему можно вносить множество перекидных переключателей. Схема подключения основных приборов остается такой же, как и при освещении из 2-х мест.

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим,
как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете,
Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Проходной выключатель – это, строго говоря, не выключатель, а переключатель. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Конструкция и подключение проходных одноклавишных выключателей

Конструкции и схема коммутации проходных выключателей более сложные, чем обычных моделей, но общий принцип остается прежним, через контакты проходит фазный провод. Есть варианты с одной, двумя и даже с тремя клавишами в одном корпусе

Пример подключения проходных одноклавишных выключателей

Такие выключатели используются в схемах управления освещения с двух точек, это очень удобно во многих случаях:

На лестничных маршах;
Длинных аллеях;
Туннелях;
Спортивных аренах, стадионах, бассейнах и других сооружениях.

В этих случаях пользователям для управления освещением не требуется проходить большие расстояния, используется любой ближайший выключатель. На схеме показана система освещения во включенном положении, при нажатии любого из выключателей контакт перекинется на линию черного цвета, освещение выключится. Конструкция схемы такова , что при следующем нажатии любой клавиши цепь замкнется через красную или черную линию и свет загорится.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

выполняется зачистка концов проводов от изоляции;
при помощи индикатора необходимо определить фазовый провод;
при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
выполняется соединение проводами между собой нулевых клемм переключателей;
подключение отдельного провода второго выключателя к светильнику;
в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Как подключить проходной выключатель: варианты схем
