Разновидности
Различают три вида клапанов вентиляции:
Фальцевые
Это наиболее простой и экономный вариант.
Приток свежего воздуха осуществляется за счет прорезов небольшого размера в притворе. Такой вид практически сохраняет звукоизоляцию, но имеет совсем небольшую пропускную способность, из-за чего проветривание будет неполноценным.
Для установки не требуется производить демонтаж пластиковых окон. Клапаны такого типа монтируются в уже установленные конструкции, что и является их главным преимуществом.

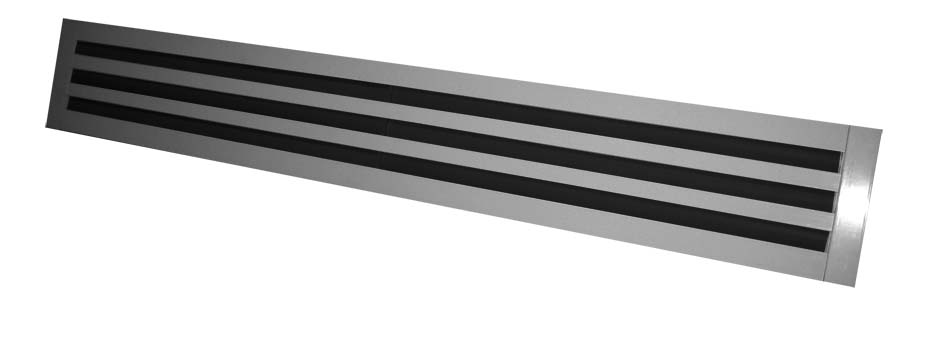

Щелевые
Этот вид имеет большую пропускную способность.
Вентиляция происходит за счет щели, которая в высоту составляет 12–16 мм, а в ширину 170–400 мм. Снаружи отверстие прикрыто пропускным блоком, который предотвращает попадание пыли и насекомых.
Также монтируется в установленные пластиковые рамы, но более эффективен в сравнении с фальцевым типом.

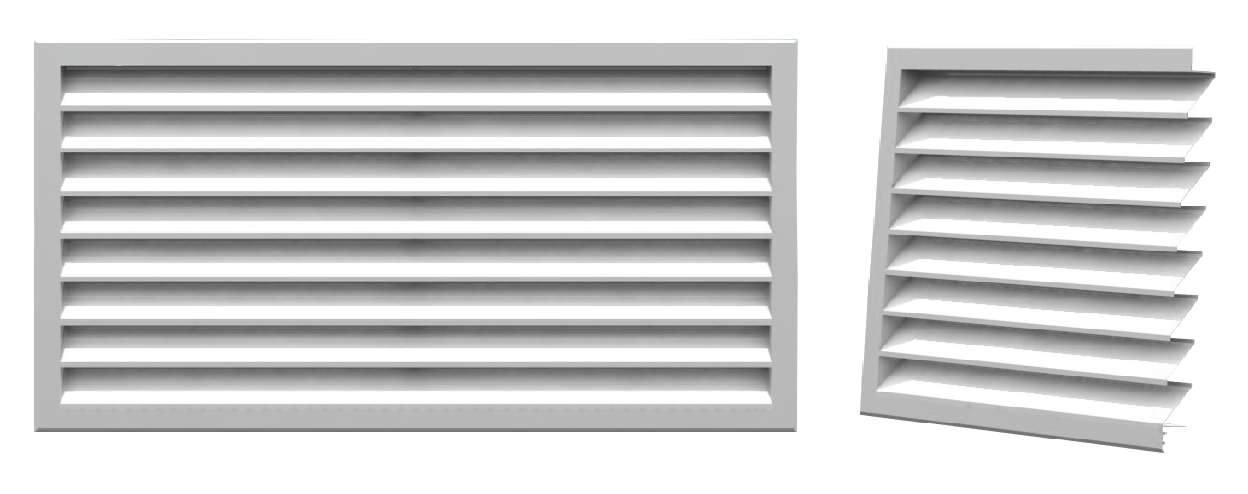

Накладные
Осуществляют наилучшую вентиляцию, однако, имеют некоторые недостатки.
Во-первых, их нельзя установить в готовую пластиковую конструкцию, так как необходимо заранее приготовить место на раме для него. Во-вторых, обладают слабой звуко- и теплоизоляцией.
Такой вид лучше использовать в производственных цехах.
Плюсы и минусы приточного клапана
После того, как человек ознакомился с особенностями конструкции и способом монтажа, важно разобрать преимущества и недостатки этого устройства, чтобы составить объективную оценку о полезности. К плюсам прибора относят:
К плюсам прибора относят:
- Не меняется уровень освещенности. Однако, это характерно только для небольших моделей, где продукт устанавливается только на верхнюю часть рамы. В остальных случаях солнечные лучи будут сталкиваться с препятствием, отчего освещенность может быть недостаточной.
- Клапан забирает только тот объем воздуха, который необходим помещению. Так создается более комфортный микроклимат без сквозняков и уменьшения тепла;
- Благодаря качественной циркуляции излишки влаги быстро уходят, даже если человек будет весь день готовить на плите.
- Из-за отсутствия сквозняков изделие можно использовать в помещении с маленькими детьми, которые часто болеют.
- Конструкция прибора не пропускает в квартиру посторонние шумы с улицы. Поэтому громкие крики не отвлекут от отдыха.
- Работа клапана регулируется вручную, но также существуют модели, поддерживающие автоматическую регулировку.
- Установку может произвести обычный пользователь, который имеет хоть небольшой опыт в строительной сфере и знает, как обращаться с инструментами.
- Применения клапана не требует особых знаний, достаточно один раз прочитать инструкцию и принцип работы и регулировки станет понятен.
Несмотря на большое количество положительных сторон, продукция не лишена недостатков:
- Незначительное снижение шумоизоляционных свойств;
- Высокая стоимость на качественные модели, особенно если выбирается продукт с автоматической регуляцией;
- Если планируется установка клапана в двухкомнатную квартиру, то одного устройства недостаточно для обеспечения нормальной регуляции. В этом случае рекомендуется использовать 2-3 штуки;
- При проживании в районе с сильными заморозками (ниже -25 градусов), наверху может образовываться иней, который помешает нормальному притоку.
Способы регулирования
В зависимости от устройства механизма клапана, поток приточного воздуха на пластиковых окнах с вентиляцией может регулироваться или иметь постоянные параметры. Оптимальные условия внутреннего микроклимата помещения поможет создать клапан с возможностью регулирования, которое бывает как ручным, так и автоматическим. Последний тип регулирования является более комфортным и осуществляется на основании показаний датчика гигрорегулирования
, который отслеживает значение влажности воздуха в комнате. Регулирование происходит посредством перемены сечения проходного канала для воздуха в нескольких режимах, вплоть до полного закрытия. Максимальное сечение соответствует наибольшему значению влажности. Данный тип регулирования позволяет уменьшить теплопотери, поскольку проветривание происходит лишь тогда, когда в помещении находятся люди и происходит повышение влажности воздуха. Когда помещение пустует и влажность снижается, клапан полностью закрывается.
Выбору ручного способа настройки сопутствует необходимость постоянных раздумий о том, в какое время проветриват
ь, какова очередность проветривания помещений и о времени открытия клапана, необходимого для проветривания. Ручная настройка способна лишь ограничивать воздушный поток при порывистом ветре. Такая настройка более грубая и может привести к возникновению сквозняков в помещении.
Виды конструкций
Самыми популярными в настоящий момент являются два варианта: Aereco и Air-Box. Рассмотрим их особенности и принцип работы.
Aereco
- ЕММ.
Наиболее распространенный вариант, который оснащен технологией гигрорегулирования. Встроенный датчик регулирует ширину отверстия в зависимости от влажности помещения. Такой вид конструкции монтируется вертикально или под наклоном. Выпускается в трех расцветках: дуб, тик и белый. Пропускная способность – 5–35 м 3 /час. - ЕНА2.
Также оснащен датчиком, но обладает большим расходом воздуха – 5–50 м3/час и более усовершенствованными акустическими возможностями (42 дБ, против обычных 37).
Air-Box
Российская компания Мабитек также выпустила линейку вентиляционных клапанов.
Устанавливаются они на блоки любой конструкции и практически незаметны:
- Standard.
Это стандартный вариант, который состоит из двух частей: наружной, собирающей воздух, и внутренней, подающая его в комнату. При работающей вентиляции, створки клапана открываются и пропускают около 6 м3/час. - Comfort.
Шумозащитный вариант, который предполагает монтаж в оконный профиль или в уплотнительную резину, что намного проще и быстрее. - Comfort S.
Предполагается для глухих окон. Просверливаются сквозные отверстия, из-за которых возникает прямое продувание.
Air-Box является лидером среди остальных клапанов благодаря своей экономной стоимости, эффективности, небольших размеров и легкостью установки.
Пример монтажа проветривателя с перфорацией
Процесс установки проветривателя будет меняться согласно его конструктивным особенностям. Зачастую может потребоваться фрезеровка рамы, однако иногда в этом необходимости.
Проведение подготовительных работ
Перфорированный клапан рекомендуется монтировать вверху окна. Планируя врезку приспособления, рекомендуется учитывать такие нюансы:
- установка пройдет быстрее и легче, если створку изначально открыть;
- лучше осуществлять монтаж летом – тогда непогода не сможет помешать работе;
- делая отверстия для щелевого проветривания, необходимо действовать аккуратно, чтобы не повредить уплотнительные приспособления на окне.
Список необходимых инструментов
Чтобы установить приточник на раму самостоятельно, важно подготовить список инструментов. Фрезеровка не обходится без электрической дрели
К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм. Также пригодится:
- Мелкозернистый напильник.
- Электрический лобзик.
- Подготовленный шаблон – его можно изготовить самостоятельно, из картонки или металла.
- Силиконовый герметик – пригодится для заполнения щелей после монтажа.
Шаблон для разметки также можно изготовить из оргалита – небольшой отрезок материала просверливают в нескольких местах на одинаковом расстоянии. Затем такой шаблон можно приложить к оконной раме и сделать пометки, где будут проходить вентиляционные отверстия.
Поэтапный ход установки и крепления
При установке вытяжного клапана стоит соблюдать последовательность работ, тогда вероятность ошибки будет сведена к нулю. Весь алгоритм выполнения работ:
- Разметка. На вертикальный выступ надень заготовленный шаблон и отметь место врезки будущего приточного клапана.
- Фрезеровка. Крупным сверлом сделай несколько отверстий по прямой линии, ножом сделай прорезы или используй электрический лобзик. То же самое сделай на наплаве рамы.
- Монтаж планки и клапана. На тыльную сторону планки нанеси герметик и приложи к створке. Чтобы укрепить конструкцию, дополнительно воспользуйся саморезами.
- Установка козырька. С наружной стороны окна зафиксируй защитный козырек, закрепи его саморезами.
- Конечный этап. На данном этапе установи створку окна на место, закрепи всю фурнитуру обратно.
Чтобы проверить, как функционирует приточный клапан, необходимо установить режим проветривания – свежий воздух будет забираться снаружи, а изнутри выходить на улицу.
Виды оконных клапанов
Оконные клапаны имеют общие конструктивные особенности, которые помогают наладить непрерывное проветривание жилых и производственных помещений. Вся конструкция состоит из трех элементов.
Уличный блок предназначен для пропуска наружного воздуха внутрь. Он защищен козырьком от непогоды, чтобы капли дождя не просачивались внутрь. Со стороны комнаты на раму ПВХ устанавливается внутренний элемент.
Он снабжается специальной шторкой, которая позволяет регулировать интенсивность воздухообмена. И, наконец, соединяются эти две части общей конструкции воздушным каналом специальной формы, который обеспечивает беспрепятственный пропуск воздуха.
Приточные клапаны бывают как составными, которые монтируются из вышеназванных трех элементов, так и сделанными в виде моноблоков. Некоторые модели пластиковых окон имеют предустановленные приточные клапаны.
Чтобы ориентироваться среди всего многообразия этих изделий, которые можно приобрести на рынке, лучше всего опираться на следующую классификацию устройств по способу управления:
- с ручным управлением. Они отличаются тем, что шторка на комнатном блоке клапана перемещается вручную. Это может быть не совсем удобно, так как сам клапан чаще всего расположен высоко, на верхней части оконной створки. Чтобы добраться до шторки, придется пользоваться стремянкой. Регулировка в этом случае не будет идеальной. Периодически придется корректировать скорость воздухообмена;
- с автоматическими шторками. Особенность в том, что внутренний элемент изделия снабжен датчиками, которые контролируют влажностный и температурный режим в комнате. Шторка открывается и закрывается в автоматическом режиме. Это очень удобно, но цена такого устройства выше.
По конструктивным различиям:
- фальцевые приточные клапаны. Уличный воздух проникает в комнату через отверстия в пластиковой раме. При установке устройства нет необходимости разбирать стеклопакет. В полной мере сохраняются звукоизолирующие и теплосберегающие свойства ПВХ-окна. Стоимость этих изделий вполне бюджетная. Такой тип имеет возможность работы в автоматическом режиме при определенной доработке. Пропускная способность невысокая, до 5 м3/час;
- щелевые клапаны. Приток воздуха осуществляется через щель шириной 12-16 мм и длиной до 400 мм. Выпускаются эти изделия в виде моноблока или конструкции из наружного и внутреннего элемента. Их можно монтировать без снятия стеклопакета. Они обладают хорошей пропускной способностью — до 20 м3/час. Управление бывает ручным или автоматическим, что обуславливает разницу в цене;
- накладные приточные клапаны. Они почти не используются в быту. Обладают повышенной проницаемостью и не могут быть установлены на оконную раму. Их монтаж проводится на стадии строительства здания. Соответственно, сфера их применения – это производственные помещения.
Из всего вышеизложенного следует, что особенности выбора модели для конкретного помещения определяются его конструктивными особенностями и стоимостью.
Назначение элемента
После монтажа пластиковой конструкции естественная циркуляция воздушного потока становится хуже. В комнату поступает меньше кислорода, а углекислый газ и испарения не могут выйти. Все это имеет последствия:
- Образование конденсата;
- Развитие плесени;
- Начинают появляться неприятные запахи;
- У жителей ухудшается состояние здоровья.
Эти проблемы решает простая установка приточной конструкции. Главная особенность такого решения – проветривание жилого помещения без сильной потери тепла. Благодаря небольшим отверстиям углекислый газ и влага покидают помещение, улучшая циркуляцию воздуха. Поддерживать хороший микроклимат в офисе или дома станет в разы легче, отчего прекратится развитие болезней и плесени.
Эффективность пластиковых окон не теряется, они все также работают на 100% и не позволяют уходить теплу даже в зимнее время. При этом воздух становится чище и свежее.
Чтобы изделие не было бесполезным, важно учитывать ряд особенностей при его установке. Только так можно добиться лучших результатов:
- Вытяжка должна корректно работать;
- Уличная температура должна быть не выше 5 градусов;
- Обязательное наличие естественного воздухообмена между комнатами. Чтобы этого добиться, необходимо открыть двери в помещении или покупать изделия с промежутком между полом и нижнем краем конструкции в 1 см;
- Обеспечение плотной герметичности у входного полотна.
Подбор основных характеристик клапана
Клапан приточного воздуха – незаменимое приспособление для городских квартир, где установлены металлопластиковые окна
Чтобы самому выбрать устройство по всем правилам, необходимо обратить внимание на перечень критериев – они помогут разобраться в эффективности и производительности моделей
Диапазон производительности
Так как для нормальной работы приточника необходима разница давления в помещении и на улице, то пропускная способность будет одним из главных показателей современных устройств. Этот показатель учитывается, исходя из давления, поэтому в описании приобретаемого прибора необходимо учитывать диапазон производительности. Стандартный показатель перепада, который рассчитывается производителями, равен 10 Па.
При различных перепадах давления характеристики производительности будут изменяться. Например, при перепаде давления 2 Па производительность некоторых моделей равна 73 куба воздуха в час. При этом, если перепад давления будет равен 10 Па, то производительность увеличится до 160 кубов воздуха в час. Для квартиры в многоэтажке лучше выбирать устройство с показателем 30-40 кубов воздуха в час, при перепадах 10 Па.
Обеспечение шумоизоляции
Средний показатель шумоизоляции равен 35-40 дБ. Клапан, который необходимо монтировать в окно, должен соответствовать этим данным. После монтажа приспособления уровень шума не должен измениться. В данном случае щелевые клапаны проигрывают фальцевым, они не обеспечивают шумоизоляции. Для их эксплуатации необходимо организовать продолговатое отверстие, через которое будет происходить естественная циркуляция воздуха.
В некоторых современных моделях конструкция устроена таким образом, что внутри располагаются специальные звукоизоляционные каналы. При работе устройства оно дополнительно поглощает шум, не давая посторонним звукам проникнуть в помещение. Такое приспособление будет уместным при наличии маленьких детей в квартире.
Температурный режим эксплуатации
Климатические клапаны обладают еще одной важной характеристикой – каждая модель рассчитана на эксплуатацию при определенном температурном режиме. Нормальная естественная вентиляция будет осуществляться при температуре +5 градусов за окном
Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь. Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры.
Например, зимой, при минусовых показателях, приточный клапан может замерзать и покрываться слоем льда. Это влияет на его работу, делая ее сложной или невозможной. Поэтому современные системы используют методику «теплового разрыва». Тогда между внутренней частью, сделанной из металла, и наружной частью размещается специальная пластиковая планка. Температурная передача не производится, поэтому прибор работает в обычном режиме.
Возможность регулировки
Выбирая приточный клапан в дом, стоит обратить внимание на возможности точного регулирования интенсивности забора и выпуска воздуха. Этот критерий необходим, когда пользователю нужно самостоятельно задать параметры для эксплуатации
Клапаном управляют вручную или автоматически. Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении.
Ручной клапан можно регулировать механическим образом:
- Вверху конструкции расположен специальный ползунок.
- Приспособление отвечает за открытие и закрытие вентиляционной шторки.
- Поворачивая ползунок в разные стороны, можно добиться уменьшения или увеличения размера отверстий для притока воздуха.
Регулировать приток воздуха вручную владельцам кажется неудобным, поэтому они приобретают автоматические устройства. Они дороже, но работают самостоятельно, лишая жителей квартиры проблем с неорганизованной вентиляцией.
Подготовка к установке
Перед установкой приточного клапана на пластиковые окна необходимо провести некоторые подготовительные мероприятия, чтобы гарантировать качественную и безопасную установку.
Изучите инструкцию – перед началом установки важно внимательно прочитать руководство по установке, которое обычно идет в комплекте с приточным клапаном. В нем содержатся все необходимые шаги и рекомендации.
Проверьте целостность окон – перед установкой проверьте состояние окон и убедитесь, что они не имеют видимых дефектов или повреждений
Также обратите внимание на герметичность оконных рам, чтобы избежать протекания.
Очистите поверхность окон – перед установкой приточного клапана необходимо хорошо очистить поверхность окон от пыли, грязи и жира
Используйте мягкую тряпку или губку, смоченную в моющем средстве, чтобы удалить все загрязнения.
Подготовьте необходимые инструменты – перед началом установки убедитесь, что у вас есть все необходимые инструменты
Обычно для установки приточного клапана потребуются отвертка, дрель, рулетка, карандаш, пилка и ножовка.
Определите место установки – определите на окнах место, где будет установлен приточный клапан. Выбирайте такое место, чтобы он не мешал открыванию и закрыванию окна, а также обеспечивал оптимальное циркулирование воздуха.
Правильная подготовка к установке приточного клапана на пластиковые окна поможет обеспечить его долговечность и эффективную работу. После завершения подготовительных процедур можно переходить к следующему этапу – непосредственной установке приточного клапана.
Выбор места установки
Перед установкой приточного клапана на пластиковые окна необходимо правильно выбрать место для его размещения. Обычно для установки приточного клапана выбирают верхний угол окна, так как это позволяет достичь наилучшей эффективности работы.
Важно учесть такие факторы, как удаленность от нагревательных приборов, наличие препятствий перед окном и свободный доступ воздуха снаружи. При выборе места установки обязательно учитывайте, что клапан должен быть установлен на разворотной части окна
Кроме того, желательно выбирать расстояние от верхнего края окна не менее 10 см.
Также при выборе места установки следует учесть внешний вид окна и интерьер помещения. Приточный клапан должен быть установлен таким образом, чтобы он органично вписывался в общий вид окна и не нарушал единый стиль помещения.
Если у вас есть несколько окон в комнате, рекомендуется устанавливать приточные клапаны на каждое окно, чтобы обеспечить более равномерную циркуляцию воздуха в помещении.
Выбрав подходящее место для установки приточного клапана, можно переходить к его непосредственной установке на пластиковое окно.
Подготовка инструментов и материалов
Перед установкой приточного клапана на пластиковые окна необходимо подготовить все необходимые инструменты и материалы для работы. Вот список необходимых предметов:
- Приточный клапан
- Отвертка
- Нож
- Зубило
- Уровень
- Клей для пластиковых деталей
- Клеевая лента
- Уплотнительная лента
- Штукатурный нож
- Шпатель
- Силиконовая герметизирующая масса
- Маркер или карандаш
- Линейка
Проверьте наличие всех перечисленных инструментов и материалов, чтобы быть готовыми к установке приточного клапана на пластиковые окна. Обеспечьте безопасность и комфорт при работе с инструментами и материалами и следуйте указаниям производителя по их использованию.

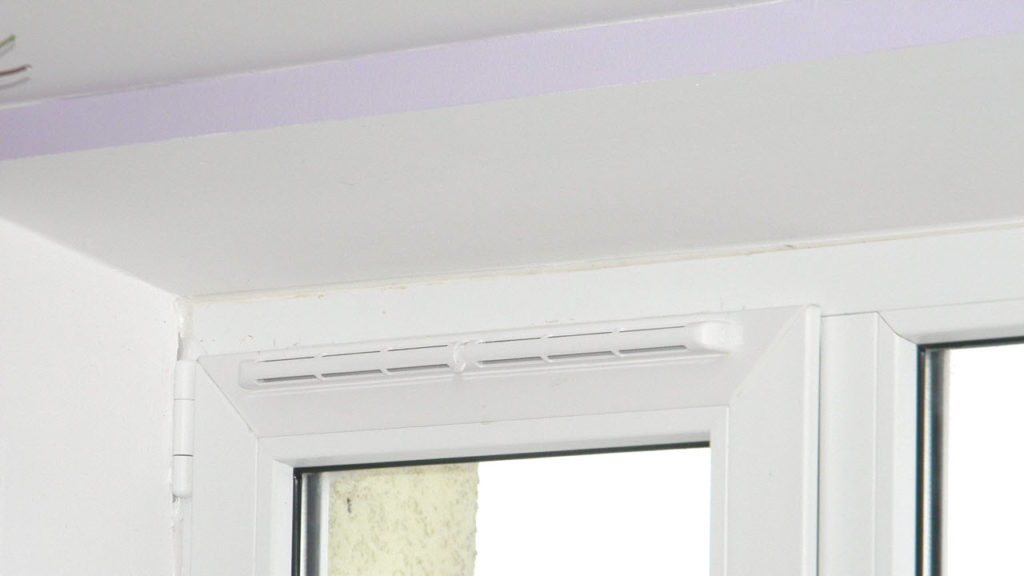

Принцип действия приточного клапана
Внешне он выглядит, как небольшая горизонтальная планка, монтируемая в верхнюю часть створки. Чтобы понимать, как функционирует приспособление, необходимо узнать механизм его работы. Изделие состоит из:
- внешней части;
- телескопического канала;
- внутренней части.
Часть, которая забирает воздух, располагается на наружной стороне оконной рамы. Над ней всегда размещают защитный козырек, прикрывающий клапан от непогоды. Вентиляционный канал пролегает через раму и встраивается в корпус окна. Регулировочная часть располагается внутри помещений, она комплектуется форсункой с механизмом регулировки пропускной способности.
Суть работы клапана заключается в засасывании воздушных масс внутрь помещения, а также выпуске теплого воздуха из квартиры через вытяжные вентиляционные каналы. Сама циркуляция происходит из-за различия давления между двумя средами. Клапан будет работать самостоятельно, при наличии температурных показателей за окном не выше +5 градусов, поэтому летом его эксплуатация возможна при условии принудительной вытяжки.
Необходимость внедрения приточного клапана на пластмассовых окнах
Достоинства внедрения пластмассовых окон оценили многие жители квартир и личных домов. Эргономичные, красивые и удобные окна разрешают понизить утраты тепла и повысить звукоизоляцию помещения. Но наровне с преимуществами потребители отметили и один значимый минус – недочет вентиляции. Данный фактор усугубляет локальный климат помещения – возрастает влажность, воздушное место делается спертым, а люди, находящиеся в доме начинают испытывать недостаток кислорода. Как следствие, на стенках и откосах помещения возникает плесень, а концентрация токсических веществ увеличивается.
Для обыденного существования необходимо возвратить достаточную циркуляцию воздуха. Проветривание квартиры способом открывания оконных форточек сводит к нулю все плюсы герметичного «пластика» и значительно понижает эффективность подогрева. Решить вопрос разрешают приточные клапаны.
Приточный клапан – устройство, устанавливаемое на верхней створке окна в горизонтальном положении, которое делает вытяжную функцию. Клапан поддерживает лучший локальный климат в комнате, ликвидирует конденсат на стеклопакете и раме.
Необходимость внедрение приточного клапана на пластмассовых окнах обоснована рядом преимуществ:
- Световой просвет окна остается постоянным;
- В квартире не возникают сквозняки, как при ординарном проветривании;
- Приток свежайшего воздуха на достаточном уровне;
- В протяжении работы клапана нет теплопотерь, а шумоизоляция помещения остается на прошедшем уровне;
- Возможность регулировать работу клапана;
- Простота установки и эксплуатации.
Принцип работы
Функционирование этого элемента происходит следующим образом:
- Воздух поступает в телескопическое отверстие;
- Очищается от некоторых вредных элементов;
- Проникает внутрь помещения.
Во время этого процесса излишки углекислого газа выдавливаются. Происходит это из-за разницы давления, так как поступает холодный воздух, а вымещается теплый (рекомендуемое значение температуры – не более 5 градусов по Цельсию). Если нарушить показатель, никакой разницы не возникнет, а прибор будет неэффективен. Поэтому если человек живет в теплых областях, то нужда в этом приборе отпадает, так как легче проветривать помещения вручную. Потеря тепла будет, но не такая критичная, как в холодное время.
Критерии выбора
Чтобы установленное вентиляционное устройство приносило максимальный эффект, необходимо подобрать оптимальный вариант для каждого случая.
Поэтому, клапаны различаются по следующим характеристикам:
- Параметры воздухообмена:
приток должен поступать в необходимом объеме, при расчете 30 м 3 /час на одного человека. - Уровень шума:
в основном, пластиковые окна имеют показатель 30–35 дБ. - Эксплуатация в зимнее время:
клапан должен иметь необходимую теплоизоляцию, чтобы предотвращать обледенение, и не нарушать проветривание. - Вариант регулировки:
возможно автоуправление, ручное и смешанное. - Способ монтажа:
необходимо выбрать, клапан будет устанавливаться в старые окна или заказываться новые стеклопакет с расчетом вентиляции?
Внимание! Не рассматривайте варианты без возможности регулировать уровень воздухообмена. Как показывает практика, этот параметр необходим
Наиболее популярные конструкции
Клапаны вентиляции окон Aereco
Французская разработка компании Aereco нашла в России широкое применение. Клапан приточной вентиляции оснащен возможностью регулирования посредством датчика, состоящего из нескольких полиамидных пластинок, при расширении приводящих в движение открывающий механизм. Монтаж может производиться как в пазы, прорезанные в оконном блоке, так и на стенку помещения.
Особенностью клапанов Аэрэко является удаление датчика влажности от клапана, которое обеспечивает реальное отражение параметров воздуха в помещении. К преимуществам можно отнести отсутствие потребности в любых видах энергии, прокладки воздуховодов и бесшумность действия. Линейка клапанов вентиляции пластиковых окон Aereco насчитывает несколько модификаций, отличающихся по степени регулирования и шумовому исполнению.
Системы оконного проветривания Air-Box
Российская компания Мабитек решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.
Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м3/час.
Эта марка также выпускает ряд шумозащитных клапанов, маркируемых серией Comfort. Они отличаются возможностью выбора варианта монтажа. Обычная установка предполагает фрезеровку оконного профиля, в то время как безфрезерную можно выполнить самостоятельно с помощью снятия уплотнителя, при этом понадобится всего 10-15 минут времени. Для данных клапанов предполагается ручное регулирование. Модификация Comfort S разработана специально для глухих оконных конструкций и предполагает сквозное сверление оконного блока, поэтому возможно прямое продувание.
Все клапаны Air-Box выходят в лидеры по причине их разумной стоимости, эффективной работы, сравнительно небольших габаритов и простой технологией установки.
Обзор популярных моделей проветривателей
Чтобы установить действительно качественный и функциональный приточник, нужно узнать, какие модели и производители сейчас занимают рынок. Можно выделить следующих изготовителей:
- Компания из Франции, выпускающая клапаны различных расцветок. В ассортименте можно отыскать изделия белого и серого цвета, а также варианты под дерево. Чтобы клапан был защищен, покупатель может отдельно приобрести специальный козырек. Выделяют несколько моделей: ЕНА2, ЕММ, EMF. Модели изготавливают из усиленного пластика, ЕНА2 имеет проходную способность 35 кубов в час, при этом шумоизоляция составляет 37 дБ. ЕММ оснащена подвижным внешним блоком, а EMF переключается вручную.
- Air-Box. Проветриватели российского производства с ручной регулировкой. Они просты в эксплуатации и в уходе. Устройства не имеют автоматического контроля уровня влажности. Наружных блоков здесь нет, а сам прибор монтируется на раму окна изнутри. Серии делятся на Standart, Comfort, Comfort S.
- Изделия бельгийского производителя. Выпускает приточники щелевого типа. Клапаны оснащаются фильтрами, ручное управление реализуется за счет шнура в положениях «открыто» и «закрыто».
Способ установки будет изменяться согласно конструкции прибора. Изделия российского и зарубежного производства будут одинаково эффективными.
Особенности конструкций
В магазинах встречаются десятки различных моделей, но все они объединены одной конструкцией:
- Воздухозаборник. Продукт располагается с внешней стороны на пластиковой раме. Предназначен для приема и передачи воздушного потока с улицы. Монтаж занимает минимум сил и проводится за несколько минут.
- Чтобы осадки и пыль не просачивались внутрь помещения, сверху устанавливается специальный козырек.
- Для поступления воздушного потока в помещение, используется телескопический канал. По внешнему виду этот элемент напоминает специальную трубку. Она монтируется в корпус окна при помощи фрезерования и устанавливается благодаря монтажной гильзе.
- Поступающий воздух проходит через специальное отверстие и поступает во внутренний узел, который запускает его внутрь комнаты. Этот элемент состоит из форсунки, фильтра и регулятора. Установка осуществляется внутри помещения.
Приточный клапан на пластиковые окна своими руками: выбор устройства
Так как вентиляционный клапан на окно ПВХ призван обеспечить нормативный объем подачи воздуха, то подбирать его нужно с использованием государственных норм и стандартов. Ориентироваться нужно также на доступный бюджет, так как цена устройства разных производителей существенной разница, одновременно обладая похожими, но все же разными характеристиками.
Выбор вент-клапана на окна начинается с расчета его продуктивности. Для этого ориентируются на такие значения:
- для комнат в квартирах многоэтажных домов минимальное количество воздуха, которое подается в каждое помещение, должно быть равным 3 м3/ч на 1 м;
- вентиляционные приточные клапаны для окон ПВХ в частных домах подбираются из расчета 30 м3/ч на одного человека;
- и в первом и во втором случае при расчете необходимо обеспечить минимум однократный воздухообмен.
То есть установка клапана на пластиковые окна начинается с определения площади и объема каждого помещения, где они будут монтироваться. Также необходимо прикинуть, сколько человек будет постоянно находиться в помещении. Если это спальня, расчет проводится исходя из количества ночующих там людей. В гостиных, общих комнатах расчет ведется на то количество людей, которое там может находиться более 2 часов подряд.
Вент-клапан на окна: пример подбора
Например, перед тем, как установить вентиляционный клапан для пластиковых окон своими руками в квартире, проводят следующую процедуру:
- по площади каждого помещения и его высоте определяют общий объем;
- исходя из нормативного значения определяют требуемый объем воздуха;
- по найденному числу выбирают клапан приточного воздуха на пластиковые окна из каталогов производителя.
В каждом помещении необходимо использовать минимум один клапан, но при необходимости и технической возможности их может быть несколько.
Перед тем, как установить приточный клапан на пластиковые окна, важно определить также и тип регуляции устройства. Встроенный клапан вентиляции в оконный блок бывает двух типов:
- с механической регуляцией, когда открытие, закрытие и изменение количества приточного воздуха происходит вручную с использованием задвижек:
- с автоматической регуляцией, когда количество воздуха меняется в зависимости от относительной влажности в помещении.
Кроме заводских, существуют и приточные клапана в пластиковых окнах – самоделки. В таком случае, чаще всего в раме высверливается некоторое количество отверстий, которые закрываются сеткой или специальным регулирующим устройством. Такой вариант дешевый, но не позволяет организовать правильный воздухообмен, может привести сквознякам и порче самого окна.
Рассмотрим на примере, как установить приточный клапан на деревянные окна, пластиковые и алюминиевые их разновидности, так как монтаж во всех этих случаях одинаков.
Виды приточных клапанов на окно
Различных моделей и вариантов оконных приточных клапанов огромное количество. Они отличаются друг от друга по разным характеристикам.
По материалу производства:
- Пластмассовые;
- Деревянные;
- Стальные.
По способу управления:
- Автоматические;
- Ручные.
При ручном управлении клапан обеспечен особенной веревкой. Непроизвольный клапан более эргономичен в эксплуатации. Устройство без помощи других определяет необходимость открытия/закрытия вентиляционного отверстия. Характеристики регулировки выставляются в согласовании с уровнем влажности и перепадам давления в помещении.
Важно! Управление приточным клапаном вручную не достаточно рискованно. Нужный уровень подбирается способом проб и ошибок
Кроме этого, существует риск вымерзания при неверной регулировке зимой
По способу поступления воздуха в дом:
- Фальцевые приточные клапаны. Один из более экономичных вариантов для ПВХ окон. Прохладный воздушное место подается в помещение через мелкие вырезы в притворе. Для установки для того чтоб клапана окна может быть не демонтировать. Фальцевые клапаны имеют низкую пропускную свойство, шумоизоляция на достаточном уровне.
- Щелевые приточные клапаны. Воздушное место поступает через щель, высота которой около шестнадцать мм. С наружной стороны окна клапан прикрыт впускным блоком (защита от осадков и маленьких насекомых). Внутренняя сторона устройства закрыта регулирующим блоком. Установка щелевого клапана производится в горизонтальном импосте или верхнем бруске створке. Достоинства для того чтоб клапана: высочайшая пропускная свойство и возможность установки без демонтажа окна.
- Затратные клапаны лучше всего пропускают воздушное место. Но размер оконного проема и рамы необходимо «подгонять» под клапан. Установка затратного клапана нельзя выполнить на установленный стеклопакет. Такие клапаны почти всегда используют в производственных и складских помещениях.
Занятный вариант клапан-ручка, который устанавливается заместо обыкновенной оконной ручки. Такое устройство имеет ряд преимуществ:
- Внешний облик окна не меняется;
- Вентиляционный клапан может быть находиться на месте, где существенно часто возникает конденсат;
- Эффективное выведение избыток воды;
- Клапан не промерзает зимой (устройство имеет прямоточную конструкцию);
- Клапан-ручка имеет интегрированный фильтр, который не пропускает в помещение пыль.
