Принцип работы приточного клапана
Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.
Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции
Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.
Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.
ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.
Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.
После установки конструкции, не образуется конденсат на окнах. Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.
Нюансы монтажа
Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:

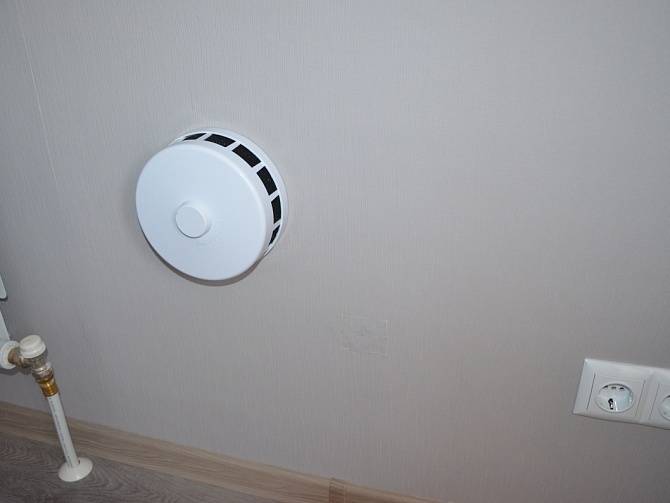

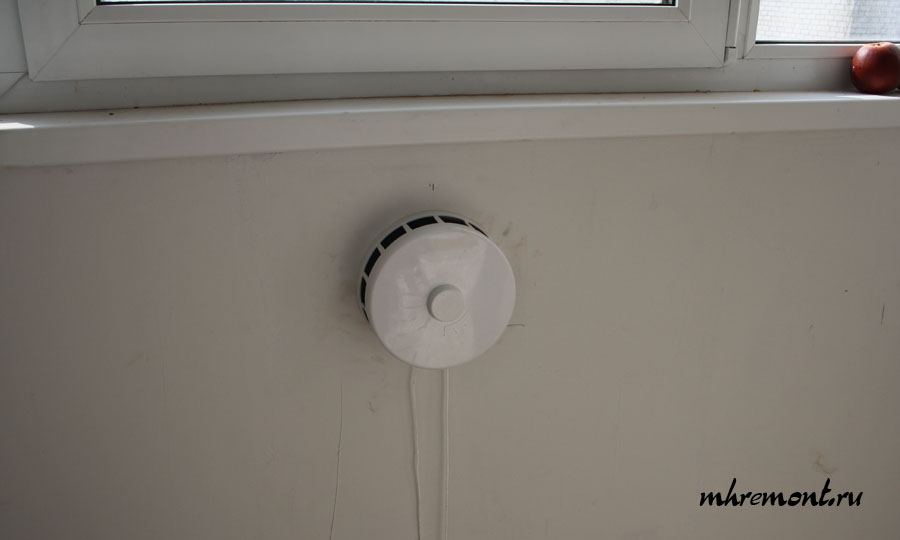

- Под подоконником, рядом с батареей.

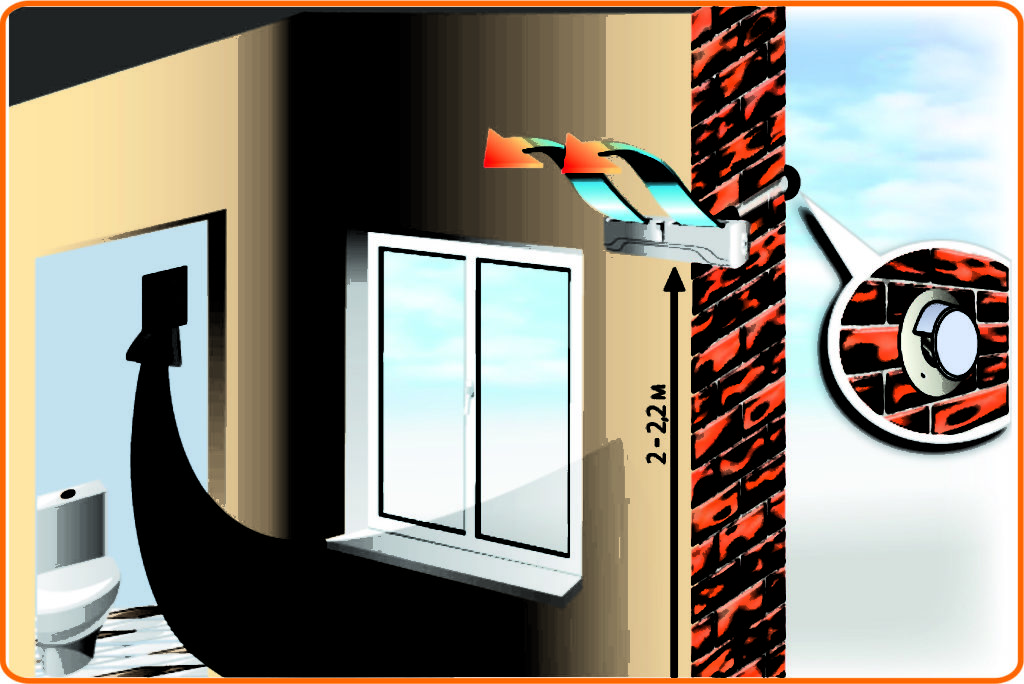

- На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).
В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.
Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.
Этапы установки
Для установки приточного клапана в стену (рассмотрим процесс монтажа для клапанов с круглым воздуховодом, про монтаж СВК В-75 М – можно почитать отдельно) потребуется:
- Разметочный инструмент.
- Установка алмазного бурения.
- Ножовка (для обрезки воздуховода по необходимости).
- Клей (если наружная решетка приклеивается к воздуховоду) или отвертка (если крепится болтами).
- Ненужные тряпки или полиэтиленовая пленка – чтобы застелить пол в месте работы.
- Средства защиты глаз и органов дыхания (от летящей пыли при сверлении).
Этапы установки вентиляционного клапана в стену
Установка выполняется в следующей последовательности:
- Выбирается место установки проветривателя, учитывая упомянутые выше правила.
- В стене сверлится сквозное отверстие. Оно должно иметь небольшой уклон (3-4 градуса) в сторону улицы – чтобы влага при попадании в воздуховод не скапливалась.
- Сверлятся отверстия под саморезы (для крепления внутреннего корпуса).
- «Примеряется» воздуховод: труба вставляется в отверстие, и отмечается нужная длина.
- Излишек трубы – обрезается по отметке.
- Внутрь воздуховода устанавливается шумоизолятор (если идет в комплекте; если нет – рекомендуется самостоятельно докупить трубный утеплитель-«скорлупу» нужного диаметра, и использовать в качестве шумоизоляции).
- Труба вставляется в отверстие.
- Снаружи на трубу крепится (на клей или болты) вентиляционная решетка. Жалюзи ее должны быть направлены вниз в сторону улицы, и располагаться горизонтально.
- Внутренний корпус крепится к стене на саморезы.
- Собирается внутренний корпус.
Уход и эксплуатация
Приточный вентиляционный клапан в стене рекомендуется периодически чистить – внутрь воздуховода может набиваться пыль и мелкий мусор. Пылью также может засоряться и фильтр, и шумоизолятор.
Для чистки требуется демонтировать внутренний корпус и извлечь фильтр и шумоизолятор. Делать это рекомендуется в теплое время года, чтобы в комнату не задувал холодный ветер (или же отверстие придется заклеивать).
Уход за стеновым вентклапаном
Если фильтр и изолятор выполнены из синтетики (а у большинства моделей именно так) – их можно промыть в мыльной воде. После этого в обязательном порядке они должны высохнуть.
Обращать внимание требуется и на чистоту воздуховода внутри: можно заглянуть внутрь, пока фильтр и утеплитель сохнут. При наличии внутри большого слоя пыли или мелкого мусора – можно убрать его пылесосом
Как вариант — можно снять наружную решетку и продуть трубу пылесосом
Как вариант — можно снять наружную решетку и продуть трубу пылесосом.
Если температура в помещении зимой начинает ощутимо снижаться (обычно это происходит при температуре за окном ниже -10º и/или при сильном ветре) – рекомендуется уменьшить проход воздуха через клапан (если есть возможность регулировки).
Как выполнить монтаж клапана самому
Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.
Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.
Сверление отверстия первым способом
Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.
Если в теле бетона попадается арматура, ее просверливают сверлами по металлу
Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.
Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.
Второй способ сверления отверстия
Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.
Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:
- мощным двигателем;
- сверлильным приводом;
- комплектом алмазных коронок с разными диаметрами;
- стойкой направляющей, зафиксированной на станине.
Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.
Пошаговое описание процесса алмазного бурения выглядит так:
- Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
- Просверливают технологическое отверстие, используя перфоратор.
- Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
- Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
- Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
- Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
- После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.
Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.
После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте
Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.
Монтаж приточного клапана
Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.
Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.
При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага
Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.
Приточные вентиляционные клапаны для улучшения микроклимата в помещении
Самые распространённые виды клапанов — стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

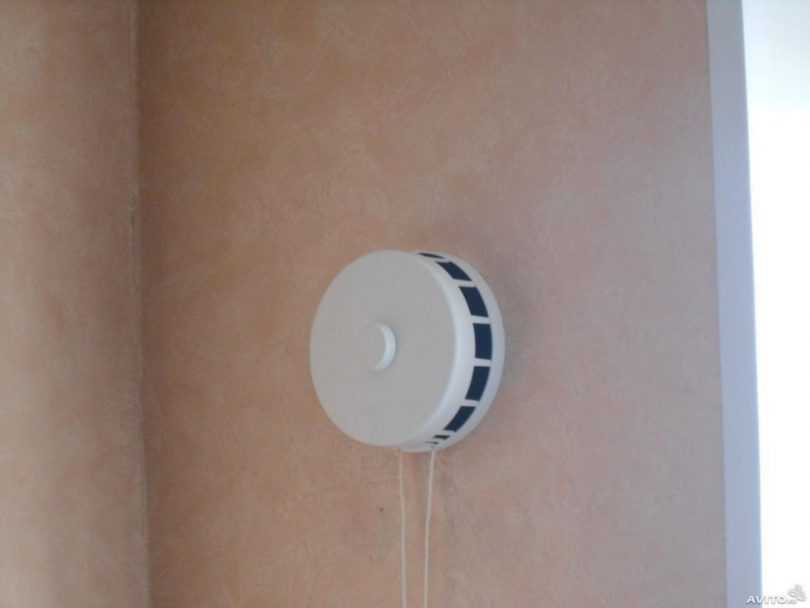

Стеновой клапан
Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.
Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее — позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.
Оконный вентиляционный клапан, устанавливаемый на оконную створку
Как устроить проветривание в пластиковых окнах
Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.
Приточный клапан АЭРЭКО
Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.
И он обладает ещё одним замечательным достоинством — это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.
Приточный клапан Air-Box Comfort
Монтаж приточного стенового клапана: основные этапы установки
Монтаж приточного стенового клапана является важным этапом в создании эффективной системы вентиляции. Правильная установка клапана позволяет обеспечить поступление свежего воздуха в помещение с минимальными потерями.
Основные этапы установки приточного стенового клапана:
Выбор места установки. Необходимо определить оптимальное место для установки клапана, учитывая архитектурные особенности помещения и требования к расположению вентиляционной системы.
Подготовка отверстия. Необходимо произвести отверстие в стене согласно размерам, указанным в инструкции к клапану. Размер отверстия должен обеспечивать надежное крепление клапана.
Установка клапана. Клапан крепится в отверстие и фиксируется с помощью специальных крепежных элементов
Важно обеспечить надежное закрепление клапана, чтобы избежать его отрыва и протечек.
Подключение к вентиляционной системе. Приточный стеновой клапан подключается к вентиляционной системе с помощью воздуховода
Необходимо обеспечить герметичность соединения, чтобы предотвратить утечку воздуха.
Проверка и настройка. После установки необходимо проверить работоспособность клапана. Рекомендуется провести тестовый запуск системы и настроить регулировку проходного сечения клапана, обеспечивая оптимальное поступление воздуха.
Важно учитывать инструкцию производителя при установке приточного стенового клапана. Несоблюдение рекомендаций и неправильный монтаж могут привести к недостаточному воздухообмену и неэффективной работе вентиляционной системы
Правильно установленный приточный стеновой клапан обеспечивает поступление свежего и чистого воздуха в помещение, создавая комфортные и здоровые условия для проживания и работы.
Очередность монтажа воздушного клапана
Установка клапана не создаст особых проблем для человека, умеющего пользоваться инструментами. Простое устройство приточного узла позволяет делать монтаж своими руками без привлечения наемных мастеров.
Самая сложная работа заключается в обустройстве сквозного отверстия на улицу через стену. Выберите место, свободное от электропроводки и элементов других коммуникаций.
Ознакомьтесь с кратким пошаговым алгоритмом установки стенового приточного клапана, а ниже представлена подробная инструкция с комментариями и видео пособием.
Подготовьте инструмент и приспособления для перфорации стены. В железобетоне отверстие проще прорезать алмазной коронкой. Аналогичный способ перфорации рекомендую для кирпичных, блочных и других прочных стен. В дереве отверстие можете просверлить зубчатой коронкой.
С деревянными стенами будьте осторожны при выборе места перфорации. Нельзя нарушать целостность балок силового каркаса. Если коронки нет, по разметке большого отверстия сверлите стену тонким сверлом. Старайтесь максимально уменьшить шаг перфорации.
Перемычки между маленькими отверстиями прорубите при помощи зубила и молотка. Контролируйте силу удала, чтобы не разрушить стену.
Теперь о том, как установить приточный вентиляционный клапан, давайте поговорим подробнее:
- Для нормальной работы вентиляции в частном доме или большой квартире нужно ставить клапан сечением 125-150 мм.
Используйте чашеобразный алмазный диск соответствующего диаметра (125-150 мм). Глубина нарезки получится 1-2 см, но этого достаточно, чтобы аккуратно прорезать на стене декоративную штукатурку или другую финишную отделку.
- Если стена утеплена пенопластом или базальтовыми плитами с натянутой поверх толстой декоративной штукатуркой, одним диском слой не прорежете. По нарезанному контуру сделайте углубление дрелью с обычным сверлом.

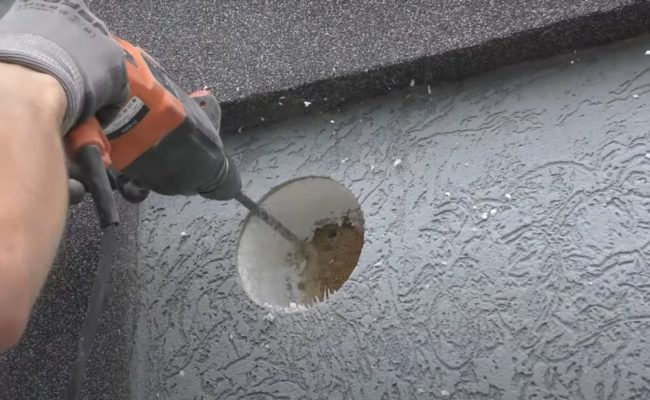

- Возьмите металлический штырь, подковырните высверленный фрагмент. Кусок утеплителя с декоративной штукатуркой легко извлечется из отверстия.
- Со стороны улицы на отделке фасада получилось аккуратное отверстие. Теперь его нужно сделать сквозным. Материал несущей стены просверлите длинным сверлом по бетону.
- Перфорированный по контуру фрагмент материала несущей стены удалите частями. Можете высверливать коронкой малого диаметра, вырубить зубилом.

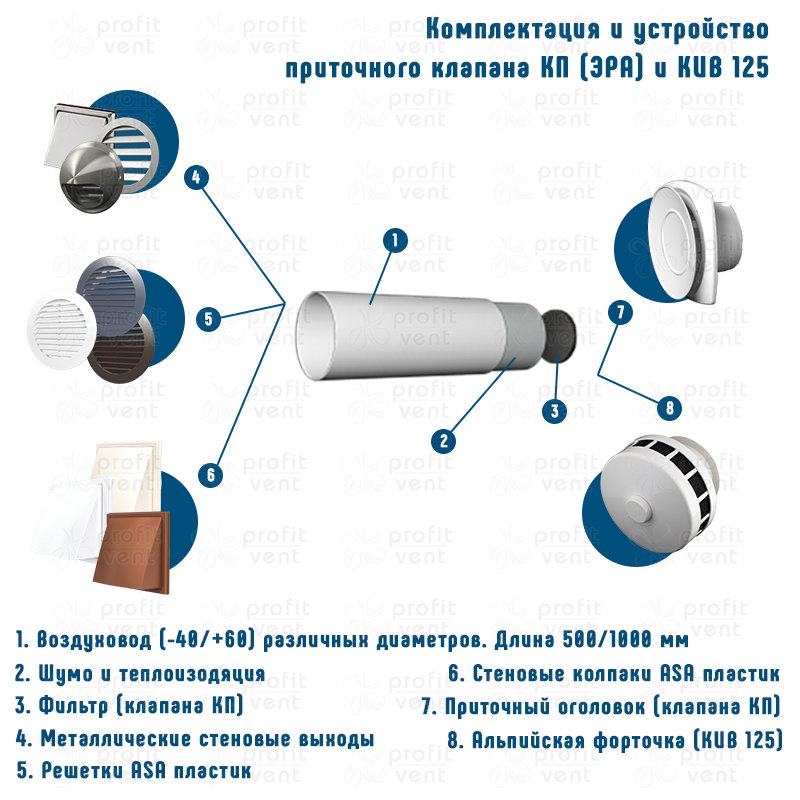

- В комплекте с приточным клапаном идет воздуховод. Вставьте трубу в просверленное на стене сквозное отверстие. Убедитесь, что выдержан наклон в сторону улицы на 1,5-3о для отведения конденсата. Нанесите на выступающий из стены участок трубы разметку маркером.
- По разметке от трубы отрежьте болгаркой лишний фрагмент.
- На фланец наружной решетки клапана нанесите герметик. Уплотняющий состав предотвратит подсос воздуха через щели.
- Установите на воздуховод наружную решетку. Герметик надежно приклеит фланец к стенкам трубы.
- Трубу с закрепленной наружной решеткой со стороны улицы вставьте в сквозное отверстие стены. Бортик фланца должен плотно прилегать к плоскости финишной отделки фасада.
- Для надежности можете укрепить наружную решетку саморезами. Производитель на фланце предусматривает монтажные отверстия.
- Со стороны помещения на воздуховод установите оголовок с механизмом управления.
Принцип монтажа аналогичен для всех видов стеновых приточных устройств. Могут отличаться нюансы сборки клапана с фильтром и другими механизмами, но все они описаны производителем в инструкции.
Смотрите видео инструкцию установки приточного клапана.
Установка приточных вентиляционных клапанов в частном доме своими руками
Распространенные ошибки монтажа, пути устранения
Конструкция приточного узла настолько проста, что он будет работать даже при самой неаккуратной установке.
Однако допущенные ошибки монтажа проявятся в период эксплуатации другими проблемами:
Протекание конденсата в помещение наблюдается зимой, если не выдержали уклон 1,5-3о воздуховода на улицу.Влага образуется из-за разности температур. Во время сильных морозов застоявшаяся вода замерзнет. Наледь перекроет приток воздуха. Теплопотери дома или квартиры увеличатся, если воздуховод в стене не утеплили. Обычно производитель комплектует трубу теплоизоляционным материалом
Необходимо обратить внимание на этот момент, так же не должно быть щелей
Если воздуховод неплотно вошел в сквозное отверстие стены, зазоры устраните монтажной пеной или цементной смесью.
К распространенной ошибке монтажа относится неправильная сборка приточного прибора. Перед началом установки ознакомьтесь с инструкцией производителя. Соблюдайте каждый пункт рекомендаций. Не вносите изменения в конструктивные узлы.
Как сделать приточный клапан с вентилятором самостоятельно
Бурение отверстия в стене алмазным буром
Итак, для начала я пригласил специально обученного человека с алмазным буром, и он за сумму 2500 руб. в двух комнатах пробурил 130 мм отверстия с уклоном 3-5 градусов в сторону улицы.
Расстояние от пола до центра отверстия я выбрал 160 см, достаточно высоко, чтобы холодный уличный воздух перемешивался с комнатным воздухом, который как мы помним из уроков физики, чем выше, тем теплее; и в то же время не слишком высоко, чтобы до отверстия было удобно доставать.
Работа алмазного бура не пыльная, поэтому проводили ее при уже поклеенных обоях. Маленькую дырочку под основным отверстием я потом запенил монтажной пеной и заклеил кусочком обоев – все это еще спрятано за шторой.
Отверстие в стене 130 мм
Тихий и производительный вентилятор
Так как планировалось сделать систему с вентилятором, я выбрал тихий и при этом производительный вентилятор.
Оказалось, что самыми лучшими по соотношению шум/производительность являются вентиляторы для компьютеров, проблема заключалась только в том, что они в основном квадратной формы, но это меня не остановило.
В ДНС я купил 2 вентилятора Cooler Master SickleFlow R4-L2R-20AG-R2 размером 120×120 мм с шумом всего 19 Дб и производительностью почти 70 CFM – кубических футов воздуха в минуту, что равняется 2 кубометрам воздуха в минуту – вполне достаточно для вентиляции комнаты средних размеров. Два вентилятора за 550 руб/штука.
Компьютерный вентилятор
Блок питания для вентилятора с регулировкой вольтажа
Для подключения кулеров к питанию на радиорынке я приобрел пару блоков питания с регулировкой вольтажа до 12 В, переключатели регулировки позволяют управлять скоростью и одновременно шумностью вентилятора. Два блока питания за 500 руб/штука.
Фильтрующий материал
Также в организации, занимающейся продажей вентиляционного оборудования было куплено фильтровальное полотно ФилТек Стандарт G3 1 погонный метр за 228 руб. – это материал для фильтрации воздуха, длины, которую я купил, мне хватит, наверное, до конца жизни.
Остальные детали конструкции
Затем в основном в Леруа Мерлен и кое-что на хозяйственном рынке я купил следующее:
- Канал круглый, 125×500 мм – 104 руб. Его хватило на два проветривателя, так как толщина стен в нашем доме 20 см.
- Теплоизоляция Вилатерм-Экстра, 110х9х1000 мм – 94 руб. Она вставляется внутрь круглого канала. Ее тоже хватило на два проветривателя.
- Воздуховод алюм. гибк. D125, 0,75-3 м – 157 руб. Или по-простому гофра – об этом расскажу ниже. Ее хватило тоже на два проветривателя.
- Хомут ERA D110-130 мм – 36 руб/штука. Чтобы закрепить гофру на круглом канале, всего понадобилось 4 шт. для двух проветривателей.
- Диффузор потолочный ВЕНТС МВ 125 ПФс, диаметр 125 мм с сеточкой от насекомых – 123 руб/штука. Это решеточка, которая будет видна на улице, их я купил 2 шт. для двух проветривателей.
- Анемостат с фланцем ВЕНТС А 125 ВРФ, диметр 125 мм – 180 руб/штука. Это клапан с регулируемым отверстием, их я купил также 2 шт. для двух проветривателей.
- Кабель-канал IEK Элекор, 16х16 мм, 2 м, цвет белый – 27 руб. Чтобы аккуратно спрятать кабель питания вентилятора, тянущийся к розетке.
Как установить приточный клапан – инструкция
Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:
- Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
- На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
- Высота пассивной заслонки над полом составляет 180 – 200 см.
- При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
- Разместите передаточный блок в удобном месте без ограничений.
Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.
Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.
Как правильно установить клапан питания в стене:
Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи
Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины
Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.
Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.
Виды приточных вентиляций
Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:
- проветриватель;
- аэрогивер;
- бризер;
- клапан;
- центральная система.
Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.
Проветриватель
Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:
- Воздух подается в верхнюю часть помещения.
- Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
- Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
- Воздухообмен постоянно повторяется.
Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.
Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.
Аэрогивер
Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.
Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.
Аэрогивер работает по-другому:
- Воздух с улицы подается через отверстие в наружной стене.
- Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
- За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
- После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.
Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.
Бризер
Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.
Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.
Приточный клапан
Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.
Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.
Центральная приточная вентиляция
Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.
Принцип работы приточного клапана в стене
Если устройство работает правильно, то обеспечивает средний приток воздуха 30м³ в час, достаточное количество для 1-го человека. Система, регулирующая воздухообмен открывает клапан, при повышенной влажности в комнате. Если она установлена в нужно месте, то сквозняков не будет. Принцип работы следующий: воздух попадает сначала в решетку, потом проходит через очищающий его фильтр, далее в канале тепловой и звукоизоляционной части происходит его прогрев. Из-за ограниченного пространства поток становится слабее, и, проходя через заслонку, наконец, попадает в комнату. Таким образом, обеспечивается постоянное вентилирование помещения.
- Должна быть работающая вытяжная система;
- Чтобы воздух попадал во все комнаты, в дверных проемах должно оставаться небольшое расстояние между дверью и полом.
Если устройство работает правильно, то обеспечивает средний приток воздуха 30м³ в час, достаточное количество для 1-го человека.
Выводы и полезное видео по теме
Удачный выбор изделия для установки в стену:
Видео о полезности вентиляционного клапана с теплоутилизацией:
Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.
Имеете опыт восстановления приточной вентиляции? А может, выполняли самостоятельно монтаж стенового клапана? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии и задавать вопросы можно в форме, расположенной ниже.
