Преимущества фотореле
Такое электронное устройство можно приобрести в магазине, но гораздо интересней и выгодней сделать его своими руками. Многие детали можно приобрести за малую стоимость на рынке или снять со старой пришедшей в негодность электронной техники.
Установку устройства со встроенным электронным прибором, по сути, может выполнить каждый, но видео оборудование с дополнительным элементом требует специальной практики и знаний для проведения подключения. Такая конструкция крайне необходима для крупных предприятий и больших заведений.
Наличие прибора сигнала заметно прибавляет стоимость самого устройства, но расходы окупаются за время эксплуатации. Экономия достигается за счет осуществления освещения исключительно в момент надобности, вне зависимости от светового дня. Индивидуальная система позволяет экономить энергию и продлить износоустойчивость ценного оборудования.
Фотореле представляет универсальное автоматическое устройство, которое отвечает за работу уличного освещения. Новейшие конструкции в свою очередь обеспечены средствами измерения движения, которые включаются при незначительном движении на конкретном участке.
Имеется множество схем для освещения улиц, дворов, больших площадей промышленных зон, восприимчивых не только на включение освещения. Некоторые запрограммированы на подключение отдельных уличных фонарей на разные режимы продолжительности работы.
При покупке заводского образца светочувствительного автомата необходимо обратить внимание на присутствие у механизма защиты от непредвиденного затмения фотоэлемента, к примеру, осыпавшейся листвой.
Демонстрация и выбор фотореле для уличного освещения
Разумеется, приобретать первый попавшийся товар не стоит.
Тщательно проанализируйте все свои потребности и финансовые возможности, узнайте все про условия, в которых будет установлено фотореле, и только после этого обращайте внимание на производителей и те виды товаров, которые они предлагают. Несколько советов, которым лучше следовать при выборе фотореле для уличного освещения:
Несколько советов, которым лучше следовать при выборе фотореле для уличного освещения:
- Фотореле с возможностью регулировки порога срабатывания — отличный вариант, если вам нужно круглосуточно освещать какой-нибудь участок на улице. Возможность регулировки позволит вам изменять параметры, при которых срабатывают определенные функции, так что элементы освещения просто не будут потреблять лишнюю электроэнергию. Отличный вариант для жителей дачных участков и многоквартирных домов.
- Реле с датчиком, который встраивается в основной корпус, — один из самых дешевых вариантов, не требующий усилий при установке — с ней справится самый обычный электрик.
- Фотореле с выносным датчиком. Еще один относительно недорогой вариант, но с установкой придется повозиться. Часто используется для освещения промышленных предприятий, складских и им подобных помещений.
- Реле с возможностью установки таймера обойдется вам дороже вышеперечисленных моделей, но зато вы сможете полностью контролировать периоды активности осветительного оборудования. Идеальный вариант для производственных зданий и т. д.
Рассмотрение цен на фотореле для уличного освещения
Для организации серьезного освещения лучше всего приобрести готовые изделия в магазине, тем более что они вполне доступны многим потребителям. В зависимости от мощности и функциональных возможностей цены на них могут несколько колебаться.
Аналоговое фотореле ФР-24 для низкого напряжения
В таблице рассматриваются одни из самых популярных моделей, которые смогут приобрести даже потребители с небольшими доходами.
| Изображение | Модель | Цена, руб. |
|---|---|---|
| Camelion LXP-01 | 284 | |
| Technolight 6A LXP01 | 238 | |
| TDMSQ0324-0003 468 | 468 | |
| TDM SQ0324-0025 | 619 | |
| Orbis ORBILUX IP55 OB132012 2457 | 2 457 | |
| Orbis VEGA IP54 OB131712 | 2 544 |
Виды и возможности современных фотореле
Обычные простые устройства оснащены только фотодатчиком и будут включать и отключать освещение независимо от текущего времени суток, а только в соответствии с сезонной продолжительностью светового дня и установленной настройки порога срабатывания. Но есть и более сложные, комбинированные светореле:
- С фотоэлементом, совмещенным с датчиком движения – встречаются чаще всего. Обеспечивают автоматическое включение освещения только при обнаружении движения. В светлое время суток фотодатчик блокирует срабатывание светореле.
- С встроенным таймером – дает возможность устанавливать определенное время включения освещения. Его можно настроить так, что светильники будут работать только ночью либо исключительно в нужное время, либо в темное время суток, но в заданном промежутке времени.
- С датчиком движения, совмещенным с фотоэлементом, и встроенным таймером – встречаются реже всего. Оснащены электронным табло и обеспечивают настройку включения освещения в разнообразных вариантах: только ночью; в определенное время; при обнаружении движения; в различных комбинациях.
- С функцией программирования – в них можно задавать программу управления включения освещения. Например, для каждого времени года, чтобы зимой светильники зажигались раньше, но только до полуночи, а летом – позже, но светили дольше.
Фотореле может быть наружного исполнения (в герметичном корпусе) и внутреннего. В первом случае оно предназначено для монтажа на улице, а во втором – для установки в электрощите на DIN-рейку. Устройство может быть с встроенным в корпус или выносным датчиком. Первые размещают только на улице, а вторые, как правило, предназначены только для внутренней установки. Если светореле не для наружной эксплуатации, то оно будет оснащено выносным датчиком, который следует установить на улице и подсоединить к внутреннему модулю управления двумя проводами.
Установка и настройка своими руками: пошаговая инструкция

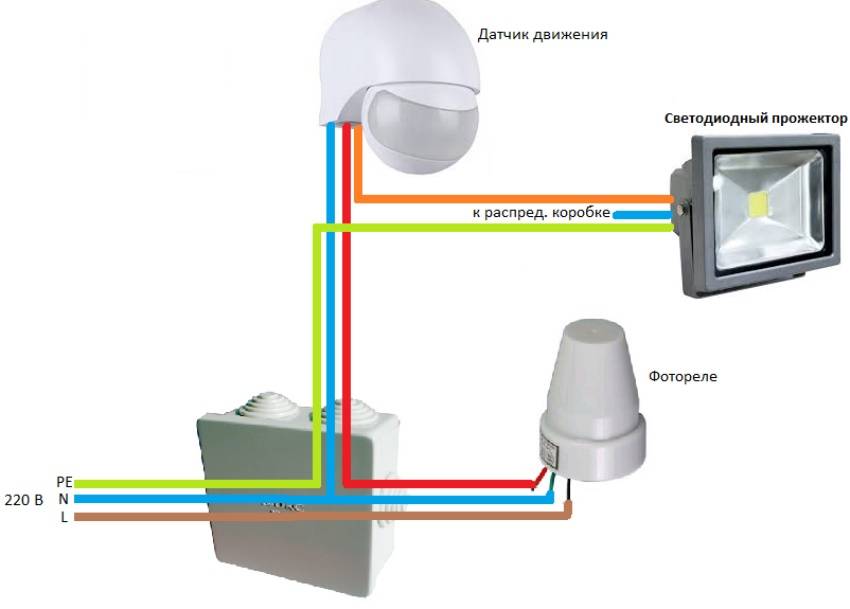

Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения.
Последовательность действий при монтаже устройства:
- протягивание питающего провода к месту, на котором будет установлен подключаемый выключатель;
- зачистка жил на 10-12 мм;
- сверление отверстий в корпусе;
- крепление в отверстиях уплотнителей, защищающих от влаги и пыли;
- подключение проводов в соответствии со схемой;
- отрезка провода для подключения к светодиодному прожектору;
- зачистка изоляции на 10-12 мм;
- подключение проводов к светодиодному прожектору;
- присоединение заземления к патрону (если корпус осветительного оборудования из металла).
Провод для подключения фотодатчика лучше использовать трехжильный. На столбе или стене он размещается так, чтобы отверстия расположились снизу. Такое расположение защитит от пыли и влаги.
Можно перейти к настройке подключенного оборудования. Для имитации ночи в комплект включается черный пакетик. На корпусе размещен регулятор, позволяющий выбирать интенсивность света, при которой лампа должна загореться. Чем ближе регулятор к знаку минуса, тем позже будет включаться светодиодный светильник.
Последний шаг – подключение к сети в щитке.
При отсутствии знаний в электрике лучше доверить подключение специалисту.
Принцип действия
Как подключить фотореле: схемы подключения Для подключения фотореле к светодиодному прожектору необходимо внимательно изучить инструкцию, которая находится в техпаспорте. Перед тем, как подключить светильник обязательно проверяйте паспорт, сертификат и патент продавца, чтобы потом не пришлось делать капитальный ремонт проводки в квартире. Чаще всего этот параметр имеет диапазон от 5 до 16 А. Установить подобное оснащение можно самостоятельно, без помощи электриков. Отличным вариантом станет дополнительный монтаж датчика времени. Он выбирается исходя из количества и мощности подключаемых через фотореле источников света. Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения: Схема фотореле для уличного освещения с выносным датчиком Блок реле 1 устанавливается в распределительный щит, фотоэлемент 2 крепится снаружи, в месте, исключающем попадание лучей светильника 3 и по возможности затеняющих предметов
Обратите внимание! Некоторые производители изменяют маркировку проводников. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель
Получается ноля нет который нужен для датчика? Так как по функциональности подаче и отключению питания фотореле похоже на традиционный выключатель, монтаж тоже отличается мало
При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин
Получается ноля нет который нужен для датчика? Так как по функциональности подаче и отключению питания фотореле похоже на традиционный выключатель, монтаж тоже отличается мало. При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин.
Фото — Подключение фотореле ФР Согласно заложенной программе устройство и работает. Результат — лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать. Этот проводник необходим для подключения к фазе питания от сети; красный проводник. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box».
Решение этой проблемы облегчается при использовании некоторых хитростей. Такие датчики освещенности не могут работать от сети или вольт. Она имеет катод, который способен вырабатывать электроны пропорционально интенсивности направленного к ней света, также трубка оснащена анодом для сбора электронов. Появляются охранные функции. Как подключить датчик освещенности и одноклавишный выключатель .
Разновидности датчиков освещённости
Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.
Пример фотореле с датчиком движения
Среди них:
- Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
- Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
- Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
- Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.
Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:
- Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
- Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.
Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.
Производители фотореле: страны и цены
Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.
Сравнительная таблица фотореле разных производителей
| Название | Ток коммутации, А | Рабочее напряжение в сети, В | Степень защиты, IP | Производитель | Цена, руб. |
|---|---|---|---|---|---|
| ФР-6 | 10 | 240 | 54 | Украина | 150 |
| PS-1 | 6 | 220 | 44 | Узбекистан | 200 |
| HOROZ HL 472 | 25 | 230 | 44 | Турция | 210 |
| FERON SEN 27 | 25 | 220 | 54 | Китай | 250 |
| ФР-601 | 5 | 230 | 44 | Россия | 420 |
| SOU-1 | 16 | 230 | 56 | Чехия | 650 |
| Люкс-2 | 8 | 230 | 44 | Россия | 800 |
| Luna 126 Star Theben | 16 | 230 | 55 | Германия | 2500 |
Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.
Фотореле IEK
В нашей стране очень популярны фотореле российского производителя IEK.
На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку
Таблица характеристик фотодатчиков марки IEK
| Параметры | ФР-600 | ФР-601 | ФР-602 |
|---|---|---|---|
| Предельная нагрузка при использовании с лампами накаливания, Вт | 1300 | 1100 | 2500 |
| Предельная нагрузка при использовании с люминесцентными лампами, Вт | 780 | 600 | 1500 |
| Мощность во включённом состоянии, Вт | 0,45–6,6 | 0,45–6,6 | 0,45–6,6 |
| Максимальный ток нагрузки, А | 3–6 | 10 | 20 |
| Рабочий уровень освещённости, Лк | 5–15 (без регулировки) | 5–50 | 5–50 |
| Период отсрочки, с | — | 16 | 16 |
| Уровень защиты по ГОСТ 14254 | IP44 | IP44 | IP44 |
| Степень защиты от поражения током | — | II | II |
| Диапазон рабочих температур, оС | -25 … +40 | -25 … +40 | -25 … +40 |
Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

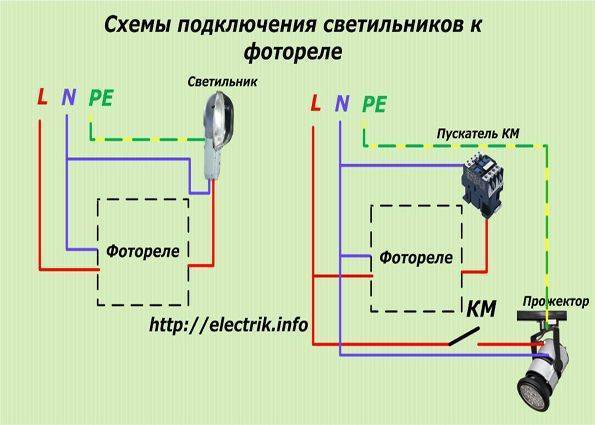

Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Статья по теме:
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

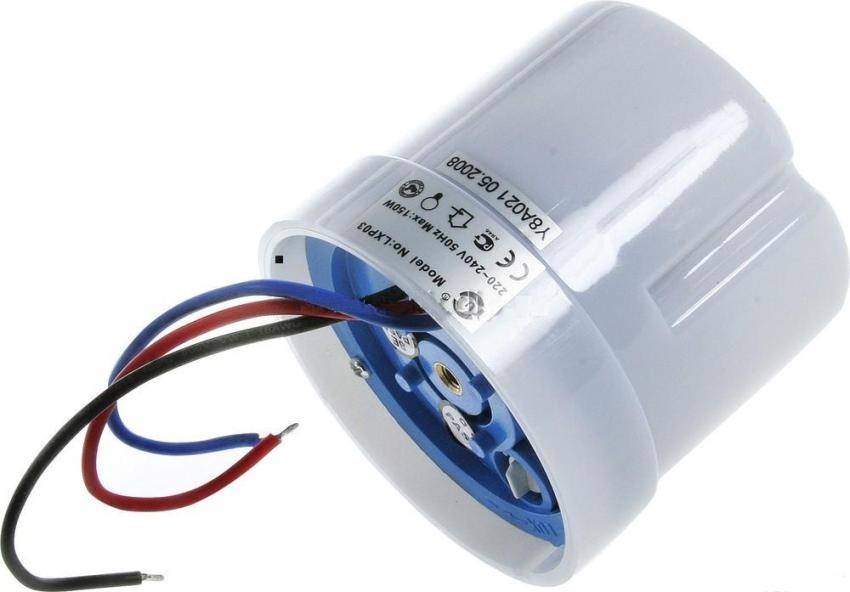

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Требования к месту установки
При выборе места для установки фотореле, подключаемого к системе уличного освещения, нужно ориентироваться на следующие требования:
- На фотореле или выносной датчик регистрации света при любых условиях должен попадать дневной свет.
- Все остальные приборы искусственного освещения, включая фонари, билборды и домашние светильники (свет бьет через окно) должны быть установлены как можно дальше от светового реле, что позволит исключить ложные срабатывания устройства.
- Вероятность попадания света от автомобильных фар должна быть минимальной.
- Высота монтажа – 1,5-2 м, что позволит настраивать нужные параметры, находясь на земле. В противном случае придется использовать стремянку или обычную лестницу, чтобы добраться до датчика.
Отыскать такое место, которое удовлетворит всем перечисленным требованиям, довольно сложно. Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу:
- Воспользуйтесь куском пластиковой трубы (желательно черного цвета) длиной 15-20 см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. То, каким будет данный угол, зависит от места установки и особенностей расположения датчика, но обычно он составляет 30-45 градусов от вертикальной конструкции (стены, столба).
- Если фотореле устанавливается на мощном светильнике, то в идеале нужно размещать его позади плафона, куда попадает меньшее количество света.
Принципы действия фотореле: от фотодатчика до управляющей платы
Фотореле является специальным устройством, которое используется для автоматической регулировки уличного освещения. Принцип его работы основан на использовании фотодатчика, который изменяет свои свойства под действием света. Далее фотодатчик соединяется с управляющей платой, которая отвечает за все необходимые функции и контролирует состояние устройства.
Существует большое разнообразие модификаций фотореле с различным набором дополнительных характеристик:
- Фотореле с датчиком движения: включает освещение при обнаружении движения в видимой зоне.
- Фотореле с датчиком движения и таймером: может срабатывать в определенное время, например, в определенные временные промежутки или когда кто-то подходит к дому.
- Фотореле с таймером: позволяет экономить электроэнергию, отключая свет в неиспользуемые промежутки времени.
- Фотореле с инфракрасным датчиком: способен обнаруживать изменения температуры в зоне действия.
- Фотореле с чувствительным датчиком: может обнаруживать малейшие изменения освещенности и адаптировать режим освещения соответственно.
- Фотореле с интеллектуальной настройкой: имеет возможность индивидуальной настройки и управления системой освещенния, используя интеллектуальные алгоритмы и программное обеспечение.
- Фотореле с интегрированным датчиком освещенности: имеет встроенный датчик освещенности, который позволяет точно определять уровень освещенности и адаптировать режим освещения соответственно.
- Фотореле со светодиодным освещением: использует светодиодные лампы для освещения, которые имеют большую эффективность и долговечность, чем обычные лампы.
- Фотореле с датчиком освещенности: имеет датчик освещенности, который определяет уровень освещенности и включает или выключает освещение соответственно.
Фотореле имеет неоспоримые преимущества, такие как удобство в обиходе, экономия энергии и имитация наличия хозяев. Оно может быть использовано в различных сферах, таких как жилые дома, коммерческие здания и парки.
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Статья по теме:
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Схема фотоэлемента своими руками
Устройство фотореле — фотопроводящая клетка является компонентом, используемым в электронике с Arduino для создания светового датчика своими силами.
Принцип работы такой схемы. Фоторезистор обладает переменным сопротивлением, которое меняется в зависимости от окружающего света. Чем больше света, тем интенсивнее уменьшается удельное сопротивление, и, наоборот, при большом количестве света его удельное сопротивление увеличивается. Таким образом, этот полупроводник позволяет электрическому току проходить в большей или меньшей степени.
Этот небольшой компонент недорогой, поэтому многие радиолюбители используют его во многих приложениях в качестве детектора яркости для включения света с заранее установленным временным порогом. При использовании платы Arduino возможности реализации и программирования таких схем безграничны.
Таким образом, домашний мастер сможет установить такой программируемый выключатель у входа в дом или в гараже, который будет учитывать величину естественной освещенности, в зависимости от времени суток или погодных условий.
Алгоритм подключения фоторезистора:
- Чтобы оптимизировать измерения уровня света, необходимо добавить резистор и создать мост делителя напряжения
- Здесь подключают фотоэлемент и сопротивления 10 кОм для того, чтобы добиться работы мостового делителя напряжения.
- Напряжение питания составляет 5 В — обозначение красный провод.
- Вольтметр должен быть откалиброван для постоянного напряжения (обозначение VDC). Когда освещенность равна нулю, измеренное напряжение будет близко к 0 В, потому что сопротивление фоторезистора очень велико.
- Принцип работы: при ярком свете напряжение будет приближаться к значению источника питания, то есть 5 В, потому что сопротивление фоторезистора незначительно ,близко к 0 Ом.
- В темноте сопротивление увеличивается примерно до 0.59 МОм, а при ярком свете сопротивление уменьшается до 222 Ом.
- Используя плату Arduino, фоторезистор и реле 5 В/230 В, создают датчик сумерек, позволяющий управлять внешним освещением дома, предварительно настроив его по порогу яркости на включение или выключения источников света.
- Arduino будет способствовать созданию переключателя автоматического сумеречного времени задержки.
Чтобы сделать сумеречный переключатель с помощью Arduino, потребуются следующие материалы :
- Плата Arduino или версии Uno и Arduino Mega.
- Доска для сборки электросхемы.
- Фоторезистор.
- Сопротивление 10 кОм.
- Одностороннее реле 5 В/230 В.
Чтобы спроектировать фотореле для уличного освещения своими руками с платой Arduino, нужно будет использовать реле для управления лампой 230 В. Перед лампой должен быть установлен термомагнитный прерыватель цепи для защиты сильноточной части, в случае перегрузки по току или короткого замыкания. Работа фотодатчика обеспечивается фотоэлементом, пороги включения и выключения лампы устанавливаются в программе Arduino.
Программа Arduino автоматизирует включение и выключение сумеречного реле, питающего лампу напряжением 230 В. Две секунды задержки времени, а также два пороговых значения, позволяют убрать резкие колебания в яркости. Таким образом, реле не будет постоянно включаться/выключаться при резких изменениях яркости.
Ссылка на скетч: https://cloud.mail.ru/public/6CCG/FEVHHS75q
Возможное улучшение схемы — добавить датчик движения, который будет включать лампу ночью только при обнаружении движения.
Таким образом, использования фотореле в линиях уличного освещения создают эффективную энергосберегающую систему, которая способна надежно включать приборы освещения без участия человека. На любом радио рынке можно приобрести все необходимые компоненты, и собрать такую недорогую схему работы осветительных приборов на придомовом участке своими силами.
