Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.
Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.
Чаще всего они состоят в следующем.
- Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
- Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
- Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.
- Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
- Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.
Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.
Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.
Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.
В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.
Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.
При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.
О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.
Конструкция и принцип работы
Устройство предохранительной арматуры
Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.
Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

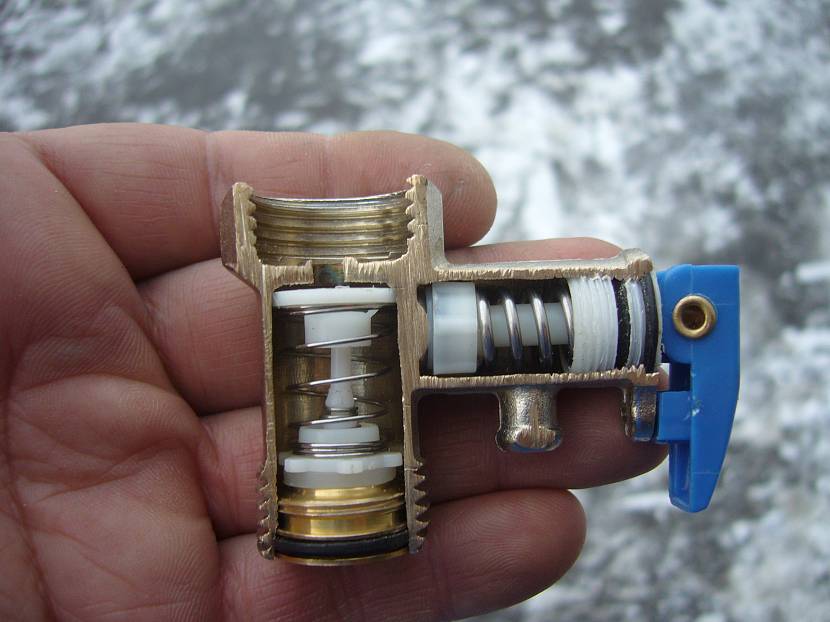

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком
Принцип работы приспособления
Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.
Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.
Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.
Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

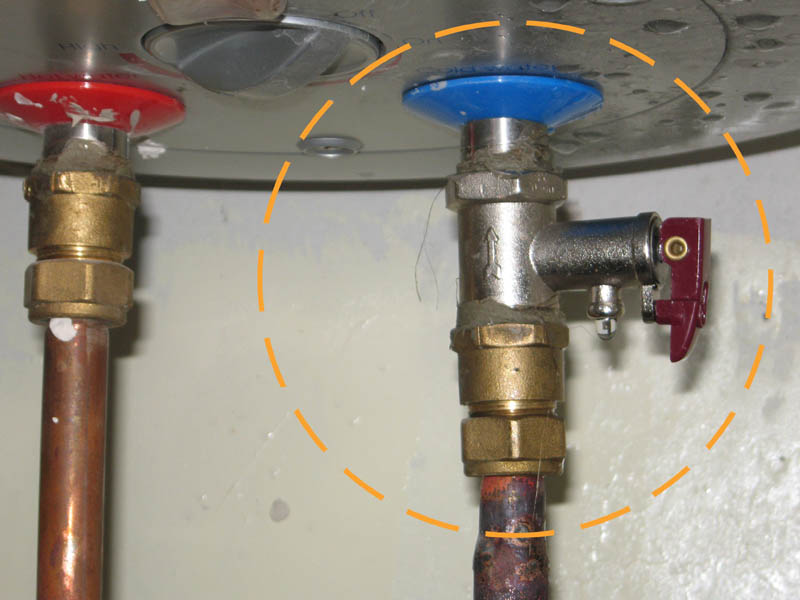

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания
Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.
Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.
К патрубку для сброса жидкости присоединяют тонкую пластиковую трубку, второй конец которой выводят в канализацию — чтобы не создавать течи
Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.
Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.
Почему недостаточно монтажа обратного клапана?
Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

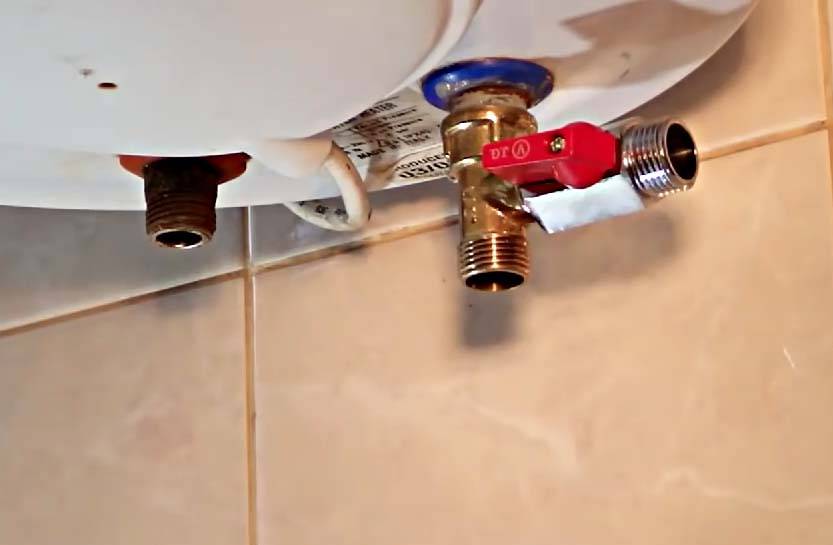

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.
Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма
Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей.
Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.
Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.
При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.
Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.
Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.
Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.
Принцип работы предохранительного клапана
Предохранительное клапанное устройство, используемое в водогрейном оборудовании, правильнее было бы обозначить, как эффективную клапанную систему. Пара таких элементов располагается внутри латунного или никелированного перпендикулярно-образного корпуса.
Нижняя часть такого корпуса представлена обратным клапаном, который способствует предотвращению оттока воды из резервуара водогрея в условиях пониженного давления в водопроводной системе. Внутри перпендикулярного ответвления объёмного корпуса установлено другое клапанное устройство, задачей которого является выпуск некоторого количества воды при повышенном давлении.
Клапан с аварийным рычажком
Принцип функционирования предохранительного клапанного устройства достаточно прост:
- в условиях заполнения бака водой и при открытом кране горячего водоснабжения, показатели давления внутри водогрейного оборудования ниже водопроводного уровня, что вызывает отжим тарельчатой пластины внутри обратного клапанного устройства;
- при выравнивании показателей давления внутри водогрейного оборудования и водопроводной системы происходит поджим пластины к корпусным стенкам при помощи пружины, что способствует перекрытию поступления воды, внутрь водонагревательного агрегата;
- в условиях включенного режима на нагрев, осуществляется относительно плавное повышение температурных показателей воды, и, соответственно, рост давления внутри системы до предельных показателей;
- достижение пороговых показателей давления, стимулирует сжатие встроенной пружины на предохранительном клапане, что сопровождается открытием выходного отверстия к штуцеру. В этом случае происходит частичное стравливание воды до нормализации показателей, после чего пружинное устройство закрывает выход, и вода не вытекает.
- принцип функционирования предохранительного клапанного устройства обуславливается подкапыванием воды из штуцера, что сопровождает нагрев и понижение уровня давления внутри водопроводной системы. Сливающаяся вода нуждается в отводе, поэтому используется специальный прозрачный патрубок, фиксируемый на выходе при помощи хорошо затянутого хомута.
Трубка, устанавливаемая на штуцер, должна быть армированной, но прозрачной, что позволит ей легко выдерживать избыточное давление и контролировать постоянную работоспособность клапанного устройства.
Такой элемент позволяет выполнять автоматический сброс лишней жидкости в канализационную систему.
Работоспособность клапанного устройства может быть нарушена попавшей во внутреннюю часть грязью или в результате получения дисковой частью оборудования повреждений.
Именно по этой причине нужно обеспечить клапану регулярные профилактические осмотры, а при необходимости производить своевременную замену изношенных деталей аналогичными новыми элементами.
Причины подтеков и их устранение
Если капает вода из предохранительного клапана, а это доставляет вам ряд неудобств, можно попробовать самостоятельно справиться с этой проблемой. Принятие конкретного решения будет зависеть от того, когда именно происходит протечка и по какой причине.
В процессе естественной протечки или неполадок с клапаном
Если вода капает только периодически во время самого процесса нагревания бака и при этом ее количество очень мало, то решить проблему можно просто помещением под клапаном водосборника, о чем было упомянуто выше.
Можно также присоединить резиновый шланг к клапану водонагревателя и другой ее конец направить в унитаз или емкость на полу, если присоединить сборник для жидкости непосредственно под баком вам неудобно. Только следите, чтобы внешний конец этой трубки не находился в воде, иначе все старания будут бесполезны.

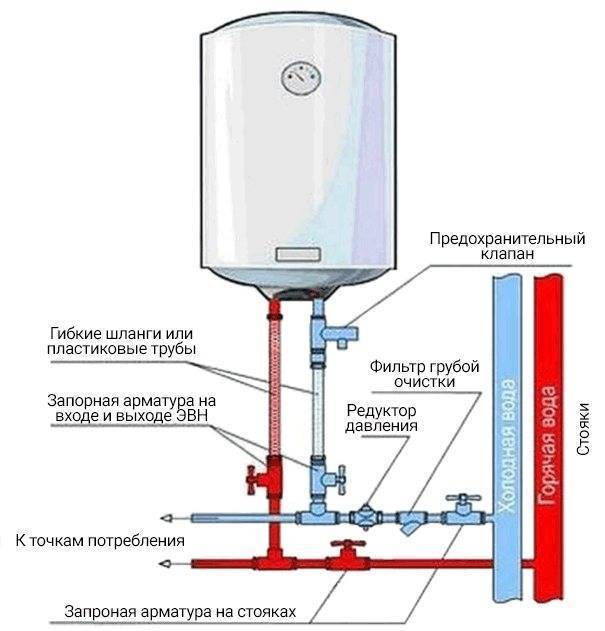

Схема подключения водонагревателя.
А теперь рассмотрим несколько более сложных случаев, когда капание из водонагревателя происходит постоянно, в каком бы состоянии ни находился бак. Как раз это должно вас уже насторожить, так как явление такое не считается нормальным. Первое, что необходимо сделать, – вызвать специалиста, чтобы он открутил клапан и проверил его на исправность.
Но если причина утечки в самом клапане водонагревателя, необходимо его заменить на абсолютно новый. Устанавливать его также рекомендуется с помощью специалиста, так как сами вы не сможете прикрутить его по всем правилам.
В случае чрезмерного внутреннего давления
Но очень часто случается такое, что клапан находится в полном порядке. Что же тогда может быть причиной столь бурной протечки из бака? Тогда все дело в давлении. Дело в том, что иногда давление бывает настолько сильным, что бойлер не в силах его выдерживать, даже если вода в нем холодная и не находится в состоянии нагрева. Такое случается очень редко, однако находит место в бытовых ситуациях.
Схема работы водонагревателя.
Тогда у вас есть два пути решения такой проблемы.
Первый путь – установить редуктор давления. Это специальный прибор, который стоит не очень дорого и устанавливается для дополнительного выравнивания давления воды в баке. Часто в домах, где специалисты с подобной проблемой уже сталкивались, предлагают сразу же купить его и вмонтировать к баку еще во время установки самого бойлера.
Второй путь – установить специальное устройство, которое называется расширительный бачок. Это уже более дорогая установка, которая потребует больше времени и навыков для монтажа. Но установка бачка обычно применяется только в крайних и редких случаях, когда больше ничего не помогает. Бачок просто обладает большой мощностью, которая способна сильно понижать давление воды еще на входе в бак.
Если проблема в самой емкости (баке)
Часто бывают и случаи протечки воды из самого бойлера, когда клапан не имеет к этому абсолютно никакого отношения. Вот это явление считается абсолютно ненормальным, с какой стороны вы бы его ни рассматривали. Для начала необходимо выяснить, откуда именно идет протечка.
Итак, если обогревательный бак поврежден снаружи корпуса, что сразу становится видно невооруженным глазом, в результате чего с его стенки капает вода, то здесь выход может быть только один – замена бойлера. Герметизация или запаивание вряд ли здесь чем-то смогут помощь. А если и дадут эффект, то он будет совсем непродолжительным. Такое явление обычно происходит после долгих лет пользования качественным баком или же в случае, когда товар оказался подделкой. Дополнительными причинами может быть еще недостаточно качественное защитное покрытие водонагревателя от коррозии и накипи изнутри.
Если же вы видите, что стенки бака абсолютно целые и невредимые, а вода капает все равно, загляните под нижнюю крышку бака. Скорее всего, именно оттуда идет утечка. В этом случае для решения проблемы необходимо полностью отключить бойлер от системы электропитания, снять бак с навесов и открутить крышку.
Там вы увидите в центре трубку (маленький люк) водонагревателя, на которую надета резиновая прокладка. Необходимо заменить эту прокладку на новую. После этого закройте бак и повесьте на место. Подключите питание и проследите, устранена ли течь. Если действия не дали никакого эффекта, то нужно вызывать специалиста. Но, скорее всего, вам придется менять бак полностью.
- Стальные радиаторы: как рассчитать тепло?
- Как изготовить электрический котел своими руками?
- Схема подключения пиролизного котла
- Как сложить печь своими руками
- Монтаж эковаты своими руками
- Как правильно очистить радиаторы отопления
- Характеристика и монтаж двухтрубной горизонтальной системы отопления
Разновидности групп безопасности и принцип выбора подходящей модели
Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.
Рычажные модели
Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:
- горизонтально расположенный рычаг устанавливают вертикально;
- прямое соединение со штоком приводит в действие пружинный механизм;
- пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.
Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.
Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.
Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.
Модели без рычага
Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.
Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.
Узлы безопасности для больших водонагревателей
На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.
Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой
Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом
Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.
Модели оригинального исполнения
Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.
Различие по маркировке корпуса
Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.
На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.
Другие типы клапанов
Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.
Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.
Особенности трехходовых аварийных клапанов
Предохранительные трехходовые клапаны для конструкции отопления используются в обогревательных системах при низких температурах в контуре.
Конструкция предусматривает наличие трех отверстий, где одно входное, а другие два – выводящие. Внутренние потоки регулируются заслонкой в форме шара или штока, а распределение жидкости осуществляется вращениями.
Клапан отвечает за то, чтобы все области контура были разграничены, плотность потока равномерно распределялась по всем зонам, температура нормализовалась.
Трехходовой клапан
При наличии системы теплого пола по напольному контуру нельзя пустить слишком горячий поток, потребуется его смешать с остывшей жидкостью, что обеспечивает трехходовая модель.
Работа происходит под контролем температурного датчика, который ставят в низкотемпературный контур. Тогда при отклонениях срабатывает механизм затвора, впускающий или ограничивающий выход жидкости из обратных труб.
Важна ли нормальная работа водонагревателя
Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана. Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды
Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды
До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза
Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.
Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию
Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.
Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме.
Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.
Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!
Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.
- Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
- Также он предотвращает обратный ход воды в трубопровод.
- Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
- А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.
Для чего нужен?
Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора.
При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться.
Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв.
Предохранительный клапан позволяет в таком случае произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.
Одним этим функциональность предохранительного клапана не ограничивается. Он еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста.
Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.
Чем так важен предохранительный клапан на водонагревателе
Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия
Как устроен предохранительный клапан
Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.
- Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
- Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.
Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.
По какому принципу действует клапан
Принцип действия предохранительного клапана прост.
Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.
По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.
Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.
Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.
Важность нормальной работы клапана
Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие
Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды
Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.
Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.
В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.
Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.
Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.
Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.
Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.
Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.
Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.
Страшно представить, что может случиться при выходе из строя терморегулятора.
Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.
Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.
При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.
Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.
Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:
- Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
- Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
- Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
- Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.
Выводы и полезное видео по теме
Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.
Еще раз о конструкции и принципе работы:
Несколько моментов, которые можно взять на заметку:
Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции. Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.
