Основы параллельного и последовательного подключения светодиодов

Ошибки при подключении

1. Прямое подключение к источнику питания
   В этом случае светодиод сразу сгорит, так как нет токоограничивающего резистора.

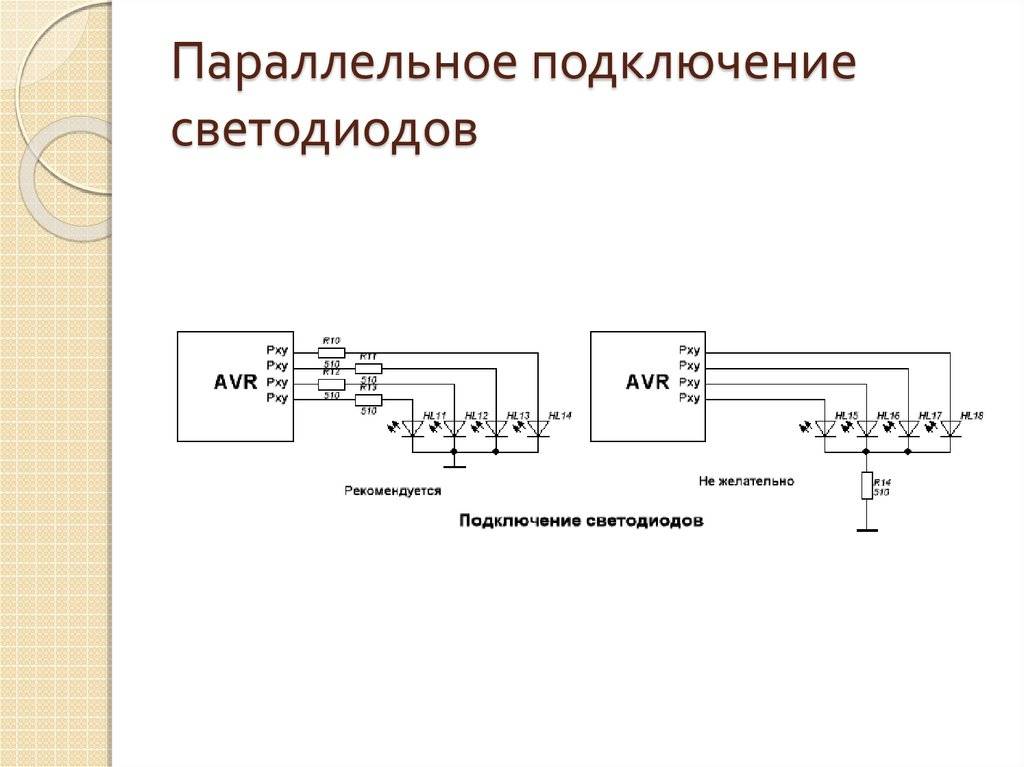

2. Параллельное подключение через один резистор.
   Светодиоды будут постепенно выходить из строя, так как рабочий ток у каждого разный.
3. Последовательное соединение с разным потреблением тока.
   При такой схеме подключения есть 2 варианта: либо одни просто будут светить слабее других, либо сгорят рассчитанные на меньший ток.
4. Неправильно подобранный ограничительный резистор.
   При неправильном подборе резистора через светодиоды будет проходить большой ток, в результате чего они со временем перегреются и перегорят. При большом сопротивлении они не будут светить в полную силу.
5. Подключение к сети переменного тока 220 В без диодов и других элементов защиты. Если при подключении от сети 220В, например
   если не установить дополнительный диод, то на светодиоде появится амплитудное значение напряжения 315В, что сразу отключит его.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Светодиоды в сети 220 В

Какие особенности в данном случае имеет подключение светодиодов? 220В предусматривает, как правило, последовательный порядок. Блоки питания в данном случае используются в основном понижающего типа. Для предотвращения повышения частоты, подключение светодиодов к сети 220В должно осуществляться с операционными усилителями.

Также следует учитывать, что чувствительность их зависит от типов фильтров. Для того чтобы минимизировать магнитные помехи, эксперты советуют устанавливать низкоомные фильтры. В данном случае многое зависит от драйвера светодиода. Если рассматривать аналоговый тип, то для него регулятор потребуется поворотный. Чтобы справиться в этой ситуации с нелинейными искажениями, применяют низкочастотные адаптеры. Устанавливаются они, как правило, возле усилителей.

Последовательное подключение

При последовательном соединении через токоограничивающий резистор в одну цепочку собираются несколько светодиодов, причем катод предыдущего припаивается к аноду последующего:

В схеме, по всем светодиодам будет проходить один ток (20мА), а уровень напряжения будет состоять из сумм падения напряжения на каждом. Это означает, используя данную схему подключения, нельзя включить в цепь любое количество светодиодов, т.к. оно ограничено падением напряжения.

Например, в схеме падение напряжения на одном светодиоде составит 3 Вольта. Всего в схеме 3 светодиода. Источник питания 12В. Считаем, 3 Вольта * 3 led = 9 В
— падение напряжения.

После несложных расчетов, мы видим, что не сможем включить в схему параллельного подключения более 4 светодиодов (3*4=12В), запитывая их от обычного автомобильного аккумулятора (или другого источника с напряжением 12В).

Если захотим последовательно подключить большее количество LEd, то понадобится источник питания с большим номиналом.

Данная схема довольно часто встречалась в елочных гирляндах, однако из-за одного существенного недостатка в современных применяют смешанное подключение. Что за недостаток, разберем ниже.

Недостатки последовательного подключения

1. При выходе из строя хотя бы одного элемента, не рабочей становится вся схема;
2. Для питания большого количества led нужен источник с высоким напряжением.

Светодиодная лента RGB 12В SMD5050

Лента RGB использует три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только в указанном месте, чтобы в каждой секции было по 3 SMD5050 и можно было подключить к 12 вольтам.

Здравствуйте уважаемые знатоки. Мне нужно собрать 2 шт. Светодиодная лампа, состоящая из 20 диодов по 3Вт, а другая из 40 диодов. Напряжение на каждом 3,2-3,4 В, 600-700мА. Драйвера для них довольно дорогие, посоветуйте как их подключить к сети 220в. Вот схемы без трансформатора через мост, а там конденсаторы и резисторы. Подскажите пожалуйста что можно использовать для питания фонаря и как подобрать детали, буду очень признателен если кто распишет как и что делать и главное что. Благодаря

Друзья откликаются. Проще поставить диоды на 20-30 ватт или использовать светодиодные линейки. Есть мощные диоды, которые сразу подключаются к 220 вольтам. Их драйвер размещается на подложке вместе с диодом, получается дешево и просто. Схема подключения светодиодов есть у меня на сайте в разделе «Питание».

Подключил 4 потолочных светильника с Led Driver, но почему-то самый первый или самый последний в схеме мигает при выключении света. Менял местами провода, менял блок, ничего не помогает скажи-ка

Может переключатель с подсветкой. Выключатель должен размыкать фазу. Есть небольшой подхват от другой линии на 220 вольт, заряд постепенно накапливается и лампочка мигает. Да и китайские круги тут тоже влияют.

Добрый день. Представляет собой светодиодную матрицу на 64 светодиода 2835 включенных в 220v, в ней 3 микросхемы, китайский продукт. Проблема в том, что не все светодиоды подсвечиваются при отключении одного из проводов от сети, т.е работает как ночник. Что может быть сделано.

Партия выключена, надо сломать фазу, а не ноль. Возможно, у вас есть выключатель света.

Я пытаюсь заменить галогенное освещение на светодиодные лампы. От сети 220в питание идет на трансформатор HTM 70/230-240 OSRAM. Далее две линии 12в по 3 лампы в каждой, соединенные параллельно. Лампы OSRAM LED STAR MR16 35 36° 5Вт. При включении они загораются с частотой мерцания 50 Гц. Как устранить мерцание с помощью готовых компонентов, которые можно купить в магазине (а не «сделай сам»).

HTM 70/230-240 OSRAM

Купите хороший блок питания на 12 вольт и проблема исчезнет. Параллельно можно поставить конденсатор на 500-1000 мкФ.

Привет. Вопрос такой: в здании поменяли лампы с ламп накаливания на светодиодные. Когда мы сняли векторную диаграмму с амперметра, то заметили, что характер нагрузки изменился на активно-емкостной (ток стал превышать напряжение на 30 градусов). Может ли это быть из-за установленных в лампе конденсаторов? Спасибо.

Коэффициент мощности изменился из-за светильников.

Добрый день! Устройство оснащено устройством плавного пуска для ламп накаливания (220 вольт), при замене на светодиодные лампы, последние начинают мерцать. Можно ли что-то сделать?

Снимите устройство плавного пуска.

Хорошее здоровье светодиод 3в. 20 мА Сколько светодиодов можно подключить последовательно Блок питания с гасящим конденсатором.

Длина цепи ограничена напряжением. 73 светодиода можно подключить без гасящего конденсатора.

Привет, как лучше всего подключить диод 1 Вт от батареи 6 В, подходит ли драйвер с питанием 12 В из китая?

Вроде бы все указано на схемах, а дальше уже выбор за вами.

Последовательное соединение

Через цепь из последовательно соединенных элементов протекает один и тот же ток. Напряжение на элементах, как и выделяемая мощность, – распределяется согласно собственным сопротивлениям. При этом ток равняется частному напряжения и сопротивления, т.е.:

Где Rобщ – сумма сопротивлений всех элементов последовательно соединенной цепи.

Чем больше сопротивление – тем меньше ток.

Подсоединение потребителей последовательно

Чтобы соединить два и больше источника света последовательно, нужно концы от патронов соединить между собой так, как изображено на картинке, т.е. у крайних патронов останется по одному свободному проводу, на которые мы и подаем фазу (P или L) с нулем (N), а средние патроны соединяются друг с другом одним проводом.

• если перегорает одна – не горят и остальные;
• если использовать приборы разной мощности, те, что больше, – практически не будут светиться, те, что меньше, – будут светиться нормально;
• все элементы должны быть одинаковой мощности;
• нельзя в светильник с таким соединением включать энергосберегающие лампы (светодиодные и компактные люминесцентные лампы).

Такое соединение отлично подходит в ситуациях, когда нужно создать мягкий свет, например, для бра. Так соединяются светодиоды в гирляндах. Огромный минус – это то, что при сгорании одного звена не светят и другие.

Какая лампочка будет светить ярче и почему

Лучше и ярче будет гореть лампа, у которой нить накала имеет большее сопротивление.

Возьмите к примеру лампочки, кардинально отличающиеся по мощности – 25Вт и 200Вт и соедините последовательно.

Какая из них будет светиться почти в полный накал? Та, что имеет P=25Вт.

Удельное сопротивление ее вольфрамовой нити значительно больше чем у двухсотки, а следовательно падение напряжения на ней сравнимо с напряжением в сети. При последовательном соединении ток будет одинаков в любом участке цепи.

При этом величина силы тока, способная разжечь 25-ти ваттку, никак не способна “поджечь” двухсотку. Грубо говоря, источник света с лампой 200Вт и более, будет восприниматься относительно 25Вт как обычный участок провода, через который течет ток.

Можно увеличить количество ламп и добавить в схему еще одну. Делается это опять все просто.

Два конца питающего провода третьей лампы, скручиваете с любыми концами от первых двух. А на оставшиеся опять подаете 220В.

1 of 2

Как будет светиться в этом случае данная гирлянда? Падение напряжения будет еще больше, а значит лампочки загорятся не то что в полсилы, а вообще будут еле-еле гореть.

Последовательная схема подключения

В начале рассмотрим простейшую сборку из двух последовательно подключенных лампочек накаливания.

Имеем:

две лампы вкрученные в патроны

два провода питания выходящие из патронов

Что нужно, чтобы подключить их последовательно? Ничего сложного здесь нет.

Просто берете любой конец провода от каждой лампы и скручивает их между собой.

На два оставшихся конца вам необходимо подать напряжение 220 Вольт (фазу и ноль).

Как будет работать такая схема? При подаче фазы на провод, она пройдя через нить накала одной лампы, через скрутку попадает на вторую лампочку. И далее встречается с нулем.

Почему такое простое соединение практически не применяется в квартирах и домах? Объясняется это тем, что лампы в этом случае будут гореть менее чем в полнакала.

При этом напряжение будет распределяться на них равномерно. К примеру, если это обычные лампочки по 100 Ватт с рабочим напряжением 220 Вольт, то на каждую из них будет приходиться плюс-минус 110 Вольт.

1 of 2

Соответственно и светить они будут менее чем в половину от своей изначальной мощности.

Грубо говоря, если вы подключите параллельно две лампы по 100Вт каждая, то в итоге получите светильник мощностью в 200Вт. А если эту же схему собрать последовательно, то общая мощность светильника будет гораздо меньше, чем мощность всего одной лампочки.

Исходя из формулы расчета получаем, что две лампочки светят с мощностью равной всего: P=I*U=69.6Вт

При этом, падение яркости будет равномерным только при условии, что лампочки у вас одинаковой мощности.

Если они отличаются, допустим одна из них 60Вт, а другая 40Вт, то и напряжение на них будет распределяться уже по другому.

1 of 2

Что это дает нам в практическом смысле при реализации данных схем?

Устройство светильника со светодиодными лампочками

Осветительный прибор из светодиодов устроен достаточно просто. Количество светодиодов в одном корпусе варьируется от одного до нескольких десятков. Корпус обязательно оснащен отражателем света и радиатором. Добросовестные производители наносят на радиатор термопасту, улучшающую контакт с диодами, повышающую качество отвода тепла. В патронах осветительных приборов на 220 вольт устанавливается драйвер, стабилизирующий напряжение. Мощность осветительного прибора — это сумма мощности светодиодов, установленных в нем.

Светодиоды – полупроводники, проводящие электроток в одном направлении. Для квартиры, дачи лучше всего приобретать осветительные приборы для сети 220 вольт (напряжение указывается на упаковке). Устройство, стабилизирующее ток, установлено в патроне, поэтому нет необходимости покупать дополнительное оборудование. Такой светильник присоединяется прямо к выключателю согласно схеме на упаковке.

Для осветительных приборов на 12 или 24 В требуется драйвер (преобразователь напряжения)

При его покупке важно учитывать, что значение мощности должно быть на 20% больше, чем показатель светильника. Для расчета используется закон Ома: напряжение источника света умножается на ток

Далее вычисляются 20%, плюсуются к ранее полученному значению. Не менее важны показатели максимального тока, выходного напряжения. Первым к сети подключается драйвер, потом осветительный прибор. Обязательно соблюдение полярности (на драйвере всегда имеются знаки «+» и «-»).

Работу светодиодных светильников можно регулировать диммером, установленным на стену или встроенным в осветительный прибор. Торговая сеть предлагает большой выбор настенных моделей, они удобны, если проживающие в квартире хотят, чтобы регулятор не менял местоположение. Встроенные в светильники диммеры управляются пультом, излучающим инфракрасные или радиоволны. Этот вариант используется в больших загородных домах, так как позволяет управлять светом на большом расстоянии.

В длинном коридоре на входе в дом можно установить светильник с двумя выключателями, чтобы его можно было включать/выключать любым из них. На входе лампа включается, чтобы ее выключить на выходе, нет необходимости возвращаться.

В некоторых ситуациях удобны датчики движения, включающие и выключающие осветительный прибор без участия выключателя. Свет включается при появлении человека в зоне действия датчика, выключается на выходе. Подключается такое оборудование сравнительно просто, существуют схемы с выключателем и без выключателя.

Подключение светодиодов к напряжению 220В

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

в которой 0,75 – коэффициент надежности led, U пит – это напряжения источника питания, U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток, I – номинальный ток, проходящий через него, и R – номинал сопротивления для регулирования проходящего тока. После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

После определения номинала и мощности сопротивления можно собрать схему для подключения одного светодиода к 220В. Для ее надежной работы необходимо ставить дополнительный диод, который будет защищать светоизлучающий диод от пробоя, при возникновении амплитудного напряжения на выводах светодиода в 315В (220*√2).

Схема практически не применяется, поскольку в ней возникают очень большие потери из-за выделения тепла в сопротивлении. Рассмотрим более эффективную схему подключения к 220 В:

На схеме, как видим, установлен обратный диод VD1, пропускающий обе полуволны на конденсатор C1 емкостью 220 нФ, на котором происходит падение напряжение до необходимого номинала.

Но это упрощенная модель для подключения LED, в большинстве светодиодных ламп уже встроенный драйвер (схема), который преобразует переменное напряжение 220В в постоянное с величиной 5-24В для их надежной работы. Схему драйвера Вы можете видеть на следующем фото:

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

• где:
• 0,75 – коэффициент надежности LED;
• U пит – это напряжения источника питания;
• U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
• I – номинальный ток, проходящий через него;
• R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи. Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

Расчет резистора для светодиода

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

• где:
• U – это напряжение питания;
• I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

• где:
• I – это ток нагрузки;
• U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Этапы сборки

Примерная последовательность сборки и проверки в рабочем режиме.

1. найдите в документации технические характеристики, сколько вольт падает на каждом LED;
2. составьте схему подключения учитывая напряжение питания;
3. вычислите потребляемую мощность всей электрической цепи;
4. подберите блок питания или драйвер подходящий по мощности;
5. рассчитайте резистор в случае использования питания стабилизированным напряжением;
6. найдите правильную полярность на ножках LED;
7. припаяйте провода диодным компонентам;
8. подключите источник питания;
9. плотно установите диоды на радиатор и закрепите их;
10. включаем всю конструкцию в сеть 220V предварительно зажмурившись;
11. если ничего не взорвалось, то измеряем потребление энергии, нагрев, потребляемый ток;
12. корректируем ток, если он оказался выше или ниже расчётного;
13. прогреваем в течение 30 минут
14. для китайских диодов температура на электрическом контакте не должна превышать 60°, для фирменных это указано в спецификациях, может быть максимум  до 130° — 150°.

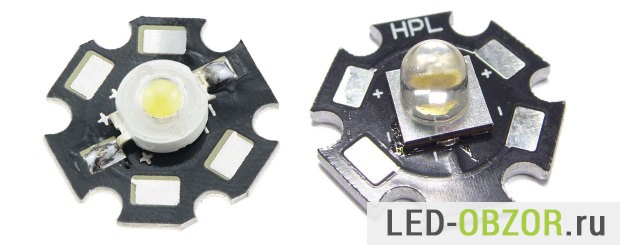

Алюминиевая звезда

Установка  на систему охлаждения чаще всего требует хорошего оборудования и навыков. Поэтому диоды невысокой мощности 1W, 3W, 5W лучше покупать сразу на подложке из алюминия или меди в виде звезды. Таким образов вы не перегреете ножки и не испортите диодный чип.  Затем звезду ставят на радиатор с использованием теплопроводной пасты.
